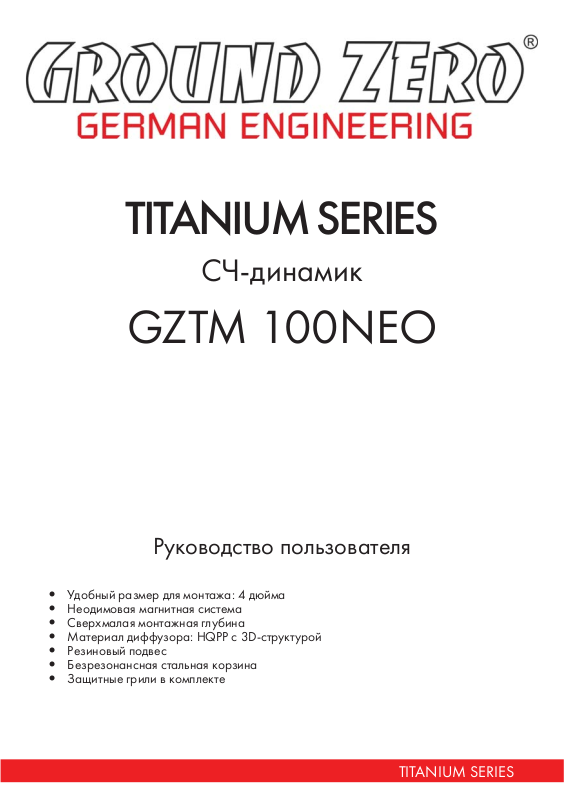

TITANIUM SERIES
СЧ-динамик
GZTM 100NEO
Руководство пользователя
• Удобный размер для монтажа: 4 дюйма
• Неодимовая магнитная система
• Сверхмалая монтажная глубина
• Материал диффузора: HQPP с 3D-структурой
• Резиновый подвес
• Безрезонансная стальная корзина
• Защитные грили в комплекте
TITANIUM SERIES
Page 2
Благодарим за выбор продукции Ground Zero!
Установка автомобильной акустической системы требует наличия у установщика известного
опыта работы с механическими инструментами, а также некоторых навыков проведения
электрических соединений. Помимо этого, данная инструкция описывает обобщенный способ
установки, а не конкретный метод для Вашего конкретного автомобиля. Если Вы не обладаете
необходимым опытом, установку динамиков Ground Zero рекомендуется производить
влечением специалиста соответствующего профиля. Это обеспечит надежную и эффективную
работу динамиков в течение длительного срока.
Самостоятельное вскрытие динамиков, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям акустической системы, а также устройства (автомагнитолы или
усилителя), к которому подключаются динамики.
с при-
Технические характеристики
Модель GZTM 100NEO
Диаметр динамика, мм/дюйм 102/4,02
Диаметр монтажного отверстия, мм 94
Глубина монтажного отверстия мм 32
Номинальное сопротивление, Ом 3
Частотный диапазон, Гц 250-7000
Номинальная мощность (RMS), Вт 40
Пиковая мощность, Вт 60
Чувствительность, дБ 84
Резонансная частота (Fs), Гц 127,8
Полная добротность (Qts) 1,77
Эквивалентный объём (Vas), л 1,8
Частота среза кроссовера (ФВЧ), Гц 400
Частота среза кроссовера (ФНЧ), Гц 6000
Производитель оставляет за собой
без предварительного уведомления. Такие изменения могут быть не отражены в данной инструкции.
TITANIUM SERIES
право вносить необходимые изменения в конструкцию изделия
Page 3
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях и при необходимости
транспортировать в крытых транспортных средствах любого вида в упакованном виде при
температуре от -25 °С до +70 °С. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямых солнечных лучей и должно исключать возможность механических повреждений.
Срок службы устройства — 3 года
при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
. Устройство не содержит вредных материалов и безопасно
Условия гарантии
При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве
пользователя, устройство обеспечивает безопасность в полном объеме требований настоящего законодательства, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета
времени пребывания в ремонте при
дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности
устройства, если их замена предусмотрена конструкцией и не связана с разборкой устройства: комплект проводки, монтажные приспособления, документацию.
При возврате дефектный товар принимается только в оригинальной упаковке. Не забудьте
приложить копию кассового чека или товарной накладной, где указана дата покупки, а также
подробное описание дефекта товара.
Гарантия не распространяется на изделия, получившие повреж дения в результате превышения максимально допустимой паспортной величины звуковой нагрузки, нарушения условий
эксплуатации или участия в мероприятиях по экстремальному использованию изделия.
соблюдении правил эксплуатации. Право на гарантию
TITANIUM SERIES
Page 4
Наименование: Ground Zero GZTM 100NEO
Страна-производитель: Китай
Основное предназначение товара:
СЧ-динамик
Срок службы: 3 года
Изготовитель: GROUND ZERO GmbH
Erlenweg 25, D-85658 Egmating, Германия
