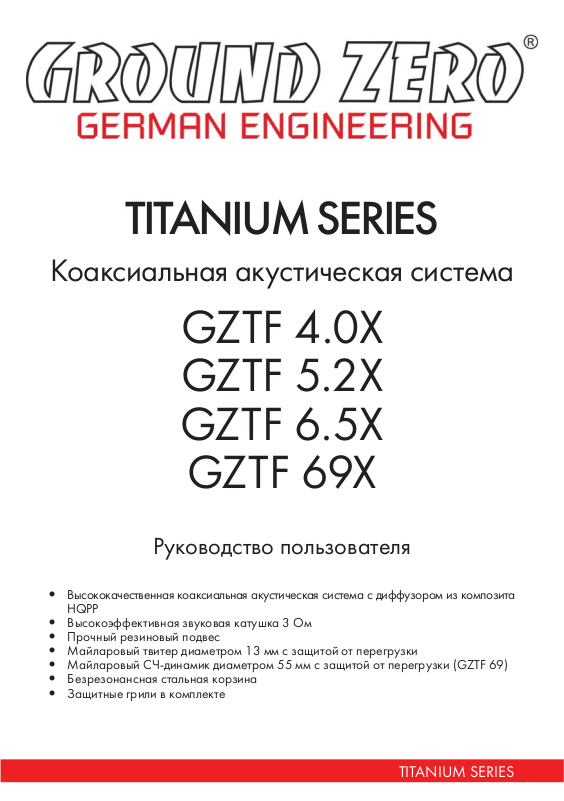

TITANIUM SERIES
Коаксиальная акустическая система
GZTF 4.0X
GZTF 5.2X
GZTF 6.5X
GZTF 69X
Руководство пользователя
• Высококачественная коаксиальная акустическая система c диффузором из композита
HQPP
• Высокоэффективная звуковая катушка 3 Ом
• Прочный резиновый подвес
• Майларовый твитер диаметром 13 мм с защитой от перегрузки
• Майларовый СЧ-динамик диаметром 55 мм с защитой от перегрузки (GZTF 69)
• Безрезонансная стальная корзина
• Защитные грили в комплекте
TITANIUM SERIES
Page 2
Благодарим за выбор продукции Ground Zero!
Установка автомобильной акустической системы требует наличия у установщика известного
опыта работы с механическими инструментами, а также некоторых навыков проведения
электрических соединений. Помимо этого, данная инструкция описывает обобщенный способ
установки, а не конкретный метод для Вашего конкретного автомобиля. Если Вы не обладаете
необходимым опытом, установку динамиков Ground Zero рекомендуется производить
с привлечением специалиста соответствующего профиля. Это обеспечит надежную и эффективную
работу динамиков в течение длительного срока.
Самостоятельное вскрытие динамиков, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям акустической системы, а также устройства (автомагнитолы или
усилителя), к которому подключаются динамики.
Технические характеристики
Модель GZTF 4.0X GZTF 5.2X GZTF 6.5X GZTF 69X
Тип акустической системы 2-полосная 2-полосная 2-полосная 3-полосная
Диаметр динамика, cм/дюйм 10/4 13/5,25 16,5/6,5 15x23/6x9
Диаметр монтажного отверстия, мм 93 117,5 143,5 214x152
Глубина монтажного отверстия мм 51 62 67 85
Сопротивление, Ом 3333
Частотный диапазон, Гц 70-22000 60-22000 50-22000 40-22000
Номинальная мощность (RMS), Вт 70 80 90 130
Пиковая мощность, Вт 100 110 130 190
Чувствительность, дБ 90 90 91 92
Производитель оставляет за собой право вносить необходимые изменения в конструкцию изделия
без предварительного уведомления. Такие изменения могут
быть не отражены в данной инструкции.
TITANIUM SERIES
Page 3
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях и при необходимости
транспортировать в крытых транспортных средствах любого вида в упакованном виде при
температуре от -25 °С до +70 °С. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямых солнечных лучей и должно исключать возможность механических повреждений.
Срок службы устройства — 3 года
при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
. Устройство не содержит вредных материалов и безопасно
Условия гарантии
При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве
пользователя, устройство обеспечивает безопасность в полном объеме требований настоящего законодательства, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета
времени пребывания в ремонте при
дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности
устройства, если их замена предусмотрена конструкцией и не связана с разборкой устройства: комплект проводки, монтажные приспособления, документацию.
При возврате дефектный товар принимается только в оригинальной упаковке. Не забудьте
приложить копию кассового чека или товарной накладной, где указана дата покупки, а также
подробное описание дефекта товара.
Гарантия не распространяется на изделия, получившие повреж дения в результате превышения максимально допустимой паспортной величины звуковой нагрузки, нарушения условий
эксплуатации или участия в мероприятиях по экстремальному использованию изделия.
соблюдении правил эксплуатации. Право на гарантию
TITANIUM SERIES
Page 4
Наименование: Ground Zero GZTF 4.0X / 5.2X / 6.5X / 69X
Страна-производитель: Китай
Основное предназначение товара:
2/3-полосная коаксиальная акустическая система
Срок службы: 3 года
Изготовитель: GROUND ZERO GmbH
Erlenweg 25, D-85658 Egmating, Германия
