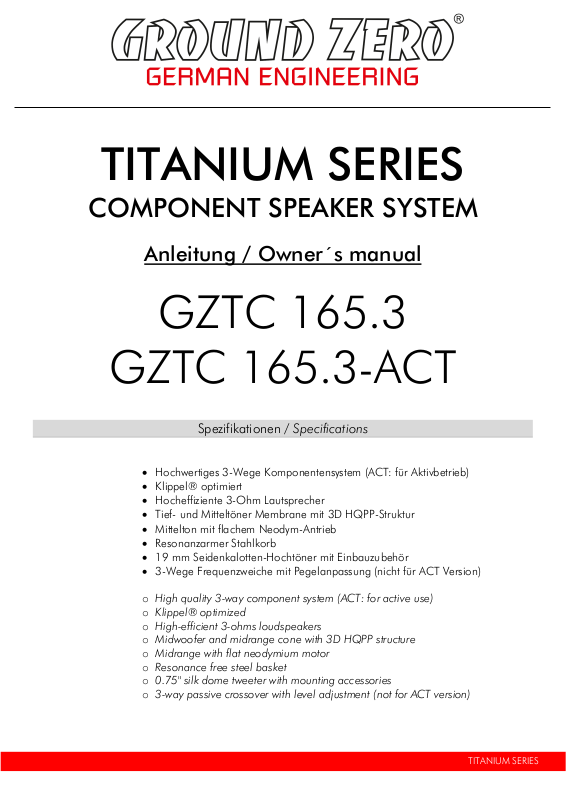

TITANIUM SERIES
TITANIUM SERIES
COMPONENT SPEAKER SYSTEM
Anleitung / Owner´s manual
GZTC 165.3
GZTC 165.3-ACT
Spezifikationen / Specifications
• Hochwertiges 3-Wege Komponentensystem (ACT: für Aktivbetrieb)
• Klippel® optimiert
• Hocheffiziente 3-Ohm Lautsprecher
• Tief- und Mitteltöner Membrane mit 3D HQPP-Struktur
• Mittelton mit flachem Neodym-Antrieb
• Resonanzarmer Stahlkorb
• 19 mm Seidenkalotten-Hochtöner mit Einbauzubehör
• 3-Wege Frequenzweiche mit Pegelanpassung (nicht für ACT Version)
o High quality 3-way component system (ACT: for active use)
o Klippel® optimized
o High-efficient 3-ohms loudspeakers
o Midwoofer and midrange cone with 3D HQPP structure
o Midrange with flat neodymium motor
o Resonance free steel basket
o 0.75" silk dome tweeter with mounting accessories
o 3-way passive crossover with level adjustment (not for ACT version)
Page 2
TITANIUM SERIES
Model
GZTC 165.3
Impedanz /
Impedance
Frequenzgang /
Frequency response
Trennfrequenz /
Cut-off frequency
(WF/MID)
Trennfrequenz /
Cut-off frequency
(MID/TW)
Wirkungsgrad /
Efficiency (SPL)
Belastbarkeit /
Power handling
(RMS)
Belastbarkeit /
Power handling
(max.)
Maße /
Dimensions
Tieftöner / Midwoofer
GZTK 165
Mitteltöner / Midrange
GZTM 100NEO
Hochtöner / Tweeter
TITANIUM
Außendurchmesser /
Outer diameter
Einbaudurchmesser /
Mounting diameter
Einbautiefe /
Mounting depth
Model
GZTC 165.3-ACT
Trennfrequenz /
Cut-off frequency
(WF/MID)
Trennfrequenz /
Cut-off frequency
(MID/TW)
Maße /
Dimensions
Tieftöner / Midwoofer
GZTK 165
Mitteltöner / Midrange
GZTM 100NEO
Hochtöner / Tweeter
TITANIUM
Impedanz /
Impedance
Belastbarkeit /
Power handling
(RMS)
Belastbarkeit /
Power handling
(max.)
Außendurchmesser /
Outer diameter
Einbaudurchmesser /
Mounting diameter
Einbautiefe /
Mounting depth
Hochtonpegel /
Tweeter level
Wirkung /
Effect
Mittelton / midrange
Wirkung /
Effect
Anhebung der hohen Mitteltonfrequenzen
Spezifikationen / Specifications
3 Ohm
50 Hz – 22 kHz
6000 Hz (6 dB/oct LPF & 6 dB/oct HPF)
430 Hz (6 dB/oct LPF & 12 dB/oct HPF)
91 dB
120 Watt / Watts
180 Watt / Watts
165 mm / 6.5” 102 mm / 4.02” 37 mm / 1.46”
142.5 mm / 5.61” 94 mm / 3.70” 37 mm / 1.46”
68 mm / 2.68” 32 mm / 1.26” 18 mm / 0.71”
GZTC 165.3 – Einstellung der Frequenzweiche / Crossover adjustment
- 2 dB / 0 dB / + 2 dB
6000 Hz (empfohlen / recommended)
430 Hz (empfohlen / recommended)
3 Ohm / ohms 3 Ohm / ohms 3 Ohm / ohms
80 Watt / Watts 40 Watt / Watts 30 Watt / Watts
110 Watt / Watts 50 Watt / Watts 40 Watt / Watts
165 mm / 6.5” 102 mm / 4.02” 37 mm / 1.46”
142.5 mm / 5.61” 94 mm / 3.70” 37 mm / 1.46”
68 mm / 2.68” 32 mm / 1.26” 18 mm / 0.71”
3-stufige individuelle Anpassung des Hochtonpegels
3-step individual tweeter level adjustment
Low (grün/green)
High (rot/red)
Linearer Frequenzgang bei direkter Ausrichtung des Mitteltöners auf den Hörplatz
Linear frequency response for direct speaker alignment to the listening position.
Increase of the upper midrange frequency response
Page 3
TITANIUM SERIES
Trennfrequenz des Mitteltonlautsprechers:
between low or high
IN Signaleingang vom Radio/Verstärker
WF OUT Kickwoofer connector
Anpassung des Hochtonpegels:
level position

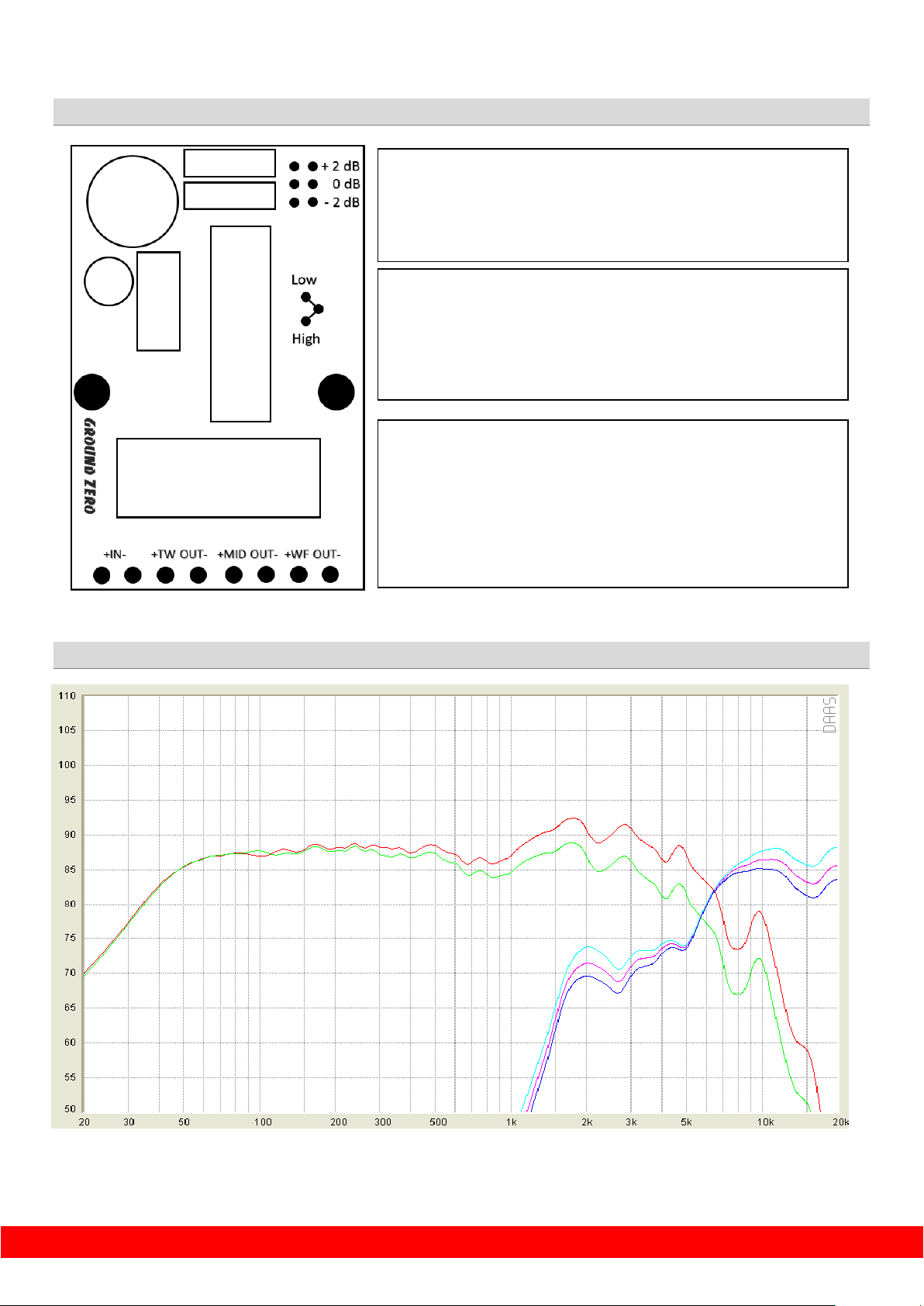

GZTC 165.3 – Frequenzweiche / Crossover
GZTC 165.3 - Frequenzgang / Frequency response
GROUND ZERO GZTC 165.3 / GZTC 165.3-ACT
Der Pegel kann über die Position der Steckbrücke gewählt werden
Tweeter level adjustment:
The tweeter level can be set by positioning the jumper to the required
Die Übergangsfrequenz des Tiefpassfilters kann über die Steckbrücke
zwischen niedrig (Low) oder hoch (High) gewählt werden
Midrange cut-off frequency:
The low pass crossover frequency can be selected with the jumper
TW OUT Hochton-Anschluss
MID OUT Mittelton-Anschluss
WF OUT Tiefton-Anschluss
IN Input from head unit / amplifier
TW OUT Tweeter connector
MID OUT Midrange connector
Page 4
TITANIUM SERIES
Allgemeine Einbauhinweise / General installation note
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den
Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components
Gewährleistung / Garantie
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und
in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung
oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen
oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Terms of Warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
