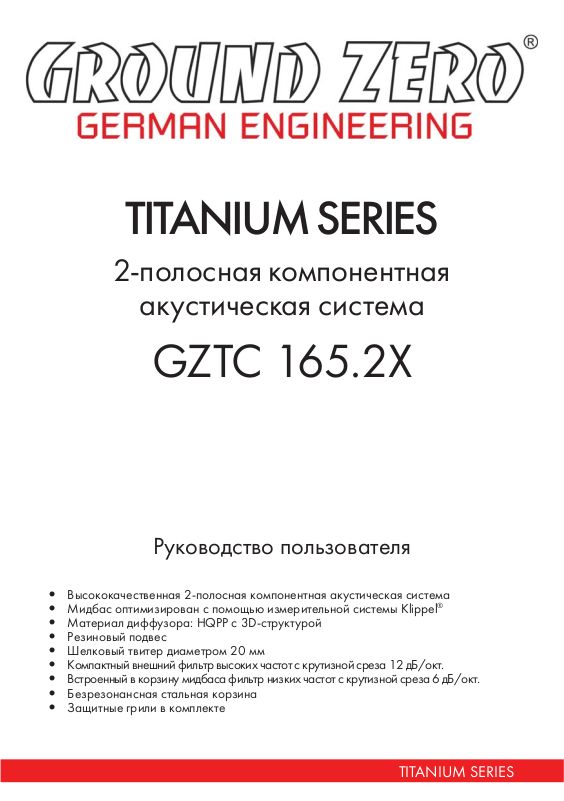

Page 1
TITANIUM SERIES
2-полосная компонентная
акустическая система
GZTC 165.2X
Руководство пользователя
• Высококачественная 2-полосная компонентная акустическая система
• Мидбас оптимизирован с помощью измерительной системы Klippel
• Материал диффузора: HQPP с 3D-структурой
• Резиновый подвес
• Шелковый твитер диаметром 20 мм
• Компактный внешний фильтр высоких частот с крутизной среза 12 дБ/окт.
• Встроенный в корзину мидбаса фильтр низких частот с крутизной среза 6 дБ/окт.
• Безрезонансная стальная корзина
• Защитные грили в комплекте
®
TITANIUM SERIES
Page 2
Благодарим за выбор продукции Ground Zero!
Установка автомобильной акустической системы требует наличия у установщика известного
опыта работы с механическими инструментами, а также некоторых навыков проведения
электрических соединений. Помимо этого, данная инструкция описывает обобщенный способ
установки, а не конкретный метод для Вашего конкретного автомобиля. Если Вы не обладаете
необходимым опытом, установку динамиков Ground Zero рекомендуется производить
влечением специалиста соответствующего профиля. Это обеспечит надежную и эффективную
работу динамиков в течение длительного срока.
Самостоятельное вскрытие динамиков, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям акустической системы, а также устройства (автомагнитолы или
усилителя), к которому подключаются динамики.
с при-
Технические характеристики
Модель GZTС 165.2X
Диаметр корпуса динамика, мм/дюйм
Диаметр монтажного отверстия, мм
Глубина монтажного отверстия мм
Сопротивление, Ом 3
Частотный диапазон, Гц 50-22000
Номинальная мощность (RMS), Вт 100
Пиковая мощность, Вт 150
Чувствительность, дБ 90
Частота среза кроссовера (12/6 дБ/окт.), Гц 5000
Производитель оставляет за собой право вносить необходимые изменения в конструкцию изделия
без предварительного уведомления. Такие изменения могут быть не отражены в данной инструкции.
Мидбас 165/6,5
Твитер 54/2,13
Мидбас 142,5
Твитер 46
Мидбас 68
Твитер 18
TITANIUM SERIES
Page 3

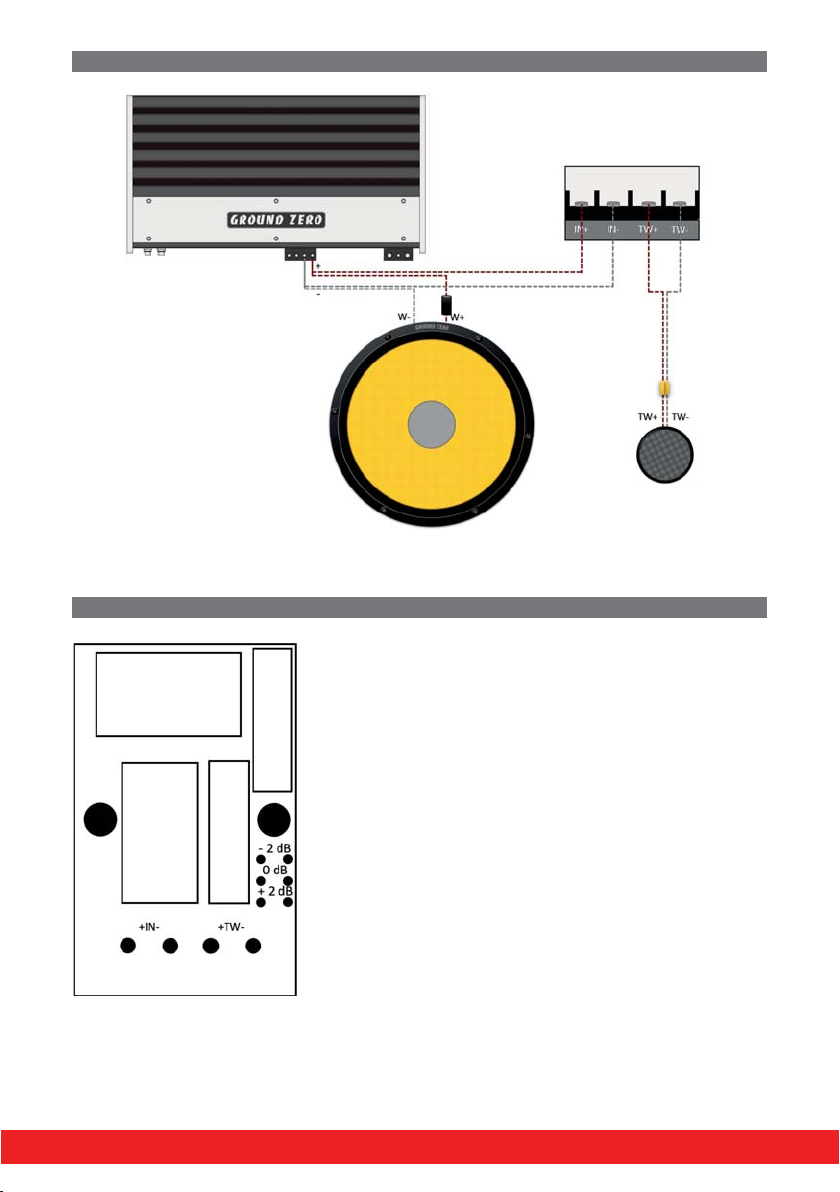

Схема подключения кроссовера
Фильтр низких частот
для мидбаса встроен
во входящий в комплект
соединительный провод.
Регулировки кроссовера
Для регулировки уровня твитера установите перемычку
напротив соответствующего значения: - 2 dB / 0 dB / + 2 dB.
IN - вход от головного устройства или усилителя.
TW - клеммы подключения твитера.
WF - клеммы подключения мидбаса.
я
Кроссовер
Твитер
Мидбас
TITANIUM SERIES
Page 4
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях и при необходимости
транспортировать в крытых транспортных средствах любого вида в упакованном виде при
температуре от -25 °С до +70 °С. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямых солнечных лучей и должно исключать возможность механических повреждений.
Срок службы устройства — 3 года
. Устройство не содержит вредных материалов и безопасно
при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
Условия гарантии
При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве
пользователя, устройство обеспечивает безопасность в полном объеме требований настоящего законодательства, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета
времени пребывания в ремонте при
соблюдении правил эксплуатации. Право на гарантию
дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности
устройства, если их замена предусмотрена конструкцией и не связана с разборкой устройства: комплект проводки, монтажные приспособления, документацию.
При возврате дефектный товар принимается только в оригинальной упаковке. Не забудьте
приложить копию кассового чека или товарной накладной, где указана дата покупки, а также
подробное описание дефекта товара.
Гарантия не распространяется на изделия, получившие повреж дения в результате превышения максимально допустимой паспортной величины звуковой нагрузки, нарушения условий
эксплуатации или участия в мероприятиях по экстремальному использованию изделия.
Наименование: Ground Zero GZTС 165.2X
Страна-производитель: Китай
Основное предназначение товара:
2-полосная компонентная акустическая система
Срок службы: 3 года
Изготовитель: GROUND ZERO GmbH
Erlenweg 25, D-85658 Egmating, Германия
TITANIUM SERIES
