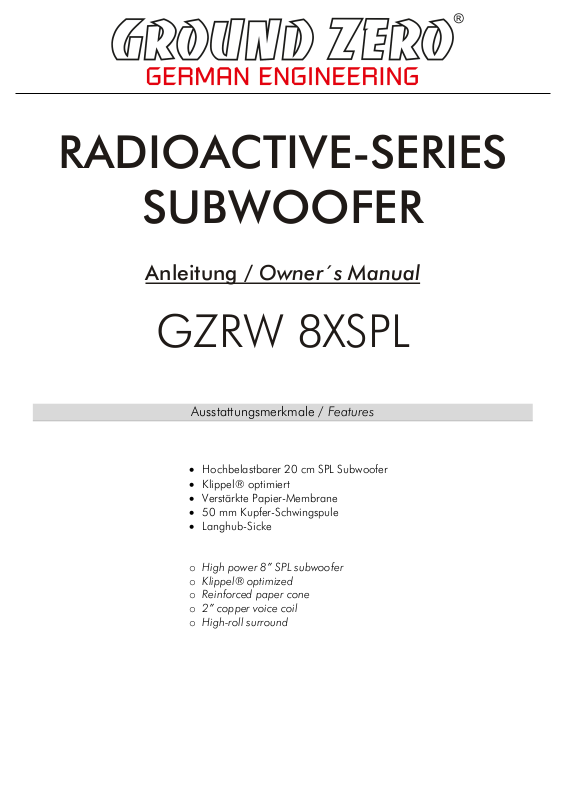

Page 1
RADIOACTIVE-SERIES
SUBWOOFER
Anleitung / Owner´s Manual
GZRW 8XSPL
Ausstattungsmerkmale / Features
• Hochbelastbarer 20 cm SPL Subwoofer
• Klippel® optimiert
• Verstärkte Papier-Membrane
• 50 mm Kupfer-Schwingspule
• Langhub-Sicke
o High power 8” SPL subwoofer
o Klippel® optimized
o Reinforced paper cone
o 2” copper voice coil
o High-roll surround
Page 2
Technische Daten / Specifications
GZRW 8XSPL
Voice Coil Diameter mm / inch
50 / 2"
Impedance (ohms)
2 x 2
Re (in serial / ohms)
3.75
FS (Hz)
45.8
Qms
5.92
Qes
0.38
Qts
0.36
Vas (Liter / cu.ft.)
7.4 / 0.26
MMS (gr)
105
X
max
(mm / inch)
22 / 0.87"
Efficiency (dB/1w/1m)
84.6
B
L
17.27
Power handling (Watts RMS/SPL)
500 / 1000
Empfohlene Verstärkerleistung /
Recommended amplifier power
400 – 1000 WRMS
@4 ohms (1 ohm)
A
209 mm / 8.23“
B
182 mm / 7.17“
C
133 mm / 5.24“
D
153 mm / 6.02“
E
5 mm / 0.2“
Page 3
Please note that you should find the perfect tuning, especially port length, based on your car and own
Gehäuseempfehlung / Enclosure recommendation
Bassreflex / Vented
Medium size
Port
1 x 8 cm / 1 x 3.15”
22.5 cm / 8.89”
F3
38 Hz
Bassreflex / Vented
Small size
Port
1 x 8 cm / 1 x 3.15”
34 cm / 13.48”
F3
40 Hz
Portlänge / Length*
Portlänge / Length*
* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten.
Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und
eigenem Geschmack variiert werden sollten.
Above-mentioned enclosure recommendations are just a few possible variations.
25 Liter netto / 0.883 cu.ft. net
15 Liter netto / 0.53 cu.ft. net
Page 4
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei
Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder
Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
