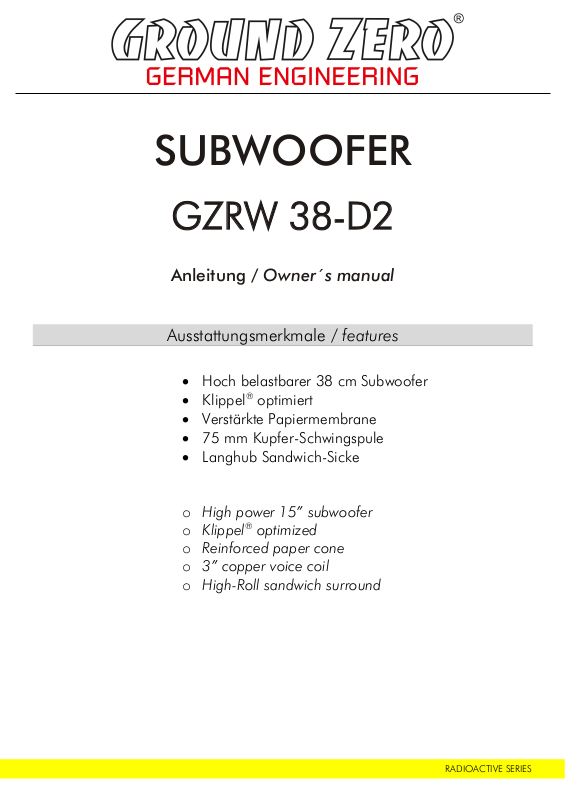

Page 1
RADIOACTIVE SERIES
SUBWOOFER
GZRW 38-D2
Anleitung / Owner´s manual
Ausstattungsmerkmale / features
• Hoch belastbarer 38 cm Subwoofer
• Klippel
• Verstärkte Papiermembrane
• 75 mm Kupfer-Schwingspule
• Langhub Sandwich-Sicke
o High power 15” subwoofer
o Klippel
o Reinforced paper cone
o 3” copper voice coil
o High-Roll sandwich surround
®
optimiert
®
optimized
Page 2
GROUND ZERO GZRW 38-D2
RADIOACTIVE SERIES
GZRW 38-D2
Voice Coil Diameter (mm / inch)
75 / 3"
Impedance
2x 2 ohms
Re
3.76 ohms (vc in series)
Fs
22.9 Hz
Qms
5.65
Qes
0.54
Qts
0.50
Vas (Liter / cu.ft.)
110.4 / 3.90
Le
4.88 mH
Mms
398.3 gr
Xmax (mm / inch)
50 / 1.97"
SPL (1w/1m)
85.8
BL
19.88
Power handling (Watts RMS)
1000
Empfohlene Verstärkerleistung /
Recommended amplifier power
A
390 mm / 15.35“
B
359 mm / 14.1“
C
195 mm / 7.68“
D
200 mm / 7.87“
E
6 mm / 0.24“
Technische Daten / specifications and dimensions
800 – 1400 W RMS @ 4 Ohm (@ 1 Ohm)
Page 3
RADIOACTIVE SERIES
* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten.
Vented - medium
(Pink / pink)
1 x 14 cm / 1 x 5.51”
15 cm / 5.91”
28 Hz
Vented - enhanced
(Rot / red)
1 x 14 cm / 1 x 5.51”
21 cm / 8.27”
26 Hz
Geschlossen/Sealed
Minimum Volume
(Blau / blue)
Qtc / F3
0.84 / 40 Hz
GROUND ZERO GZRW 38-D2
Gehäuseempfehlung / Enclosure recommendation
BR-Rohr / port
Rohrlänge / port length*
F3
BR-Rohr / port
Rohrlänge / port length*
F3
Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack
variiert werden sollten.
Above-mentioned enclosure recommendations are just a few possible variations.
Please note that you should find the perfect tuning, especially port length, based on your car and own taste.
80 Liter netto / 2.83 cu.ft. net
135 Liter netto / 4.78 cu.ft. net
70 Liter netto / 2.47 cu.ft. net
Garantie und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.
Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch
Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige
Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Page 4
GROUND ZERO GZRW 38-D2
RADIOACTIVE SERIES
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein.
Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es
sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung
handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine
wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne
bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der
Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu
erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. In einem
einzigen Satz zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter
what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock
or any other music direction. However, audio reproduction quality at each desired volume is
elementary. Some music styles require higher levels while others prefer the soft tones. GROUND ZERO
considers all the different wishes of customers during the development of new products. Along with
this, the target is to create the most realistic sound, to transfer the soul of the music and the intention of
the performer. Summarized to one phrase: RESPECT THE MUSIC!
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
