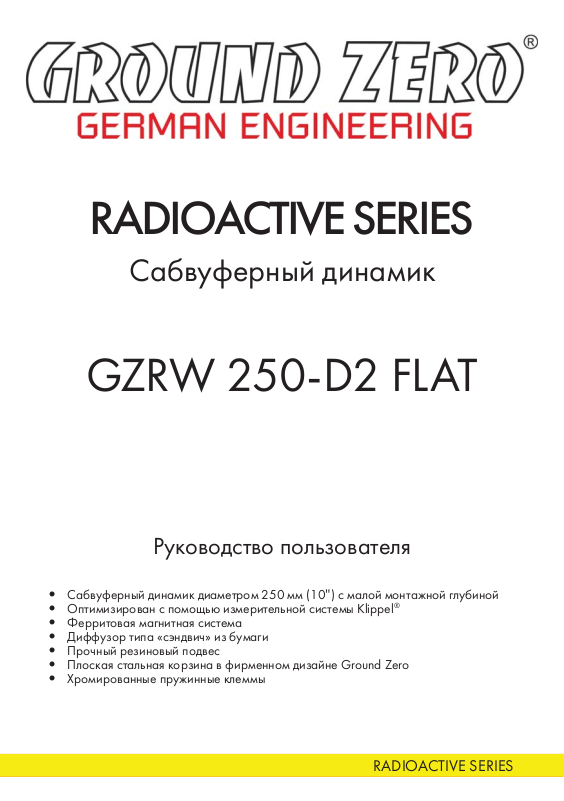

Page 1
RADIOACTIVE SERIES
Сабвуферный динамик
GZRW 250-D2 FLAT
Руководство пользователя
• Cабвуферный динамик диаметром 250 мм (10") с малой монтажной глубиной
• Оптимизирован с помощью измерительной системы Klippel
• Ферритовая магнитная система
• Диффузор типа «сэндвич» из бумаги
• Прочный резиновый подвес
• Плоская стальная корзина в фирменном дизайне Ground Zero
• Хромированные пружинные клеммы
®
RADIOACTIVE SERIES
Page 2
Благодарим за выбор продукции Ground Zero!
Установка автомобильного сабвуферного динамика требует наличия у установщика известного опыта работы с механическими инструментами, а также некоторых навыков проведения
электрических соединений. Помимо этого, данная инструкция описывает обобщенный способ
установки, а не конкретный метод для Вашего конкретного автомобиля. Если Вы не обладаете
необходимым опытом, установку сабвуферного динамика
водить с привлечением специалиста соответствующего профиля. Это обеспечит надежную и
эффективную работу динамика в течение длительного срока.
Самостоятельное вскрытие сабвуферного динамика, механические повреждения и нарушение
порядка эксплуатации могут привести к неисправностям динамика, а также устройства (автомагнитолы или усилителя), к которому подключается динамик.
Ground Zero рекомендуется произ-
Технические характеристики
Модель GZRW 250-D2 FLAT
Номинальное сопротивление, Ом 2 x 2
Cопротивление постоянному току (Re), Ом 3,95
Номинальная мощность (RMS), Вт 400
Рекомендуемая мощность усилителя (RMS), Вт 300-500
Чувствительность, дБ 84
Резонансная частота (Fs), Гц 28
Максимальное смещение диффузора (Xmax), мм 22
Механическая добротность (Qms) 5,53
Электрическая добротность (Qes) 0,60
Полная добротность (Qts) 0,54
Эквивалентный объём (Vas), л 35,8
Коэффициент электромеханической связи (BL), (Тл*м) 13,52
Масса подвижной системы (Mms), г 157,3
Индуктивность звуковой катушки (Le), мГн 2,60
Диаметр звуковой катушки
, мм 50
Производитель оставляет за собой право вносить необходимые изменения в конструкцию изделия
без предварительного уведомления. Такие изменения могут быть не отражены в данной инструкции.
RADIOACTIVE SERIES
Page 3
Максимальная шумовая мощность
Вт, RMS
Критический
уровень
300 Вт 400 Вт 500 Вт 600 Вт
Рекомендуемая мощность усилителя
Критический
уровень
Опасный уровень
Отсутствие гарантии!
Рекомендуемые параметры корпуса
Фазоинверторный (рекомендуемый), л 20
Диаметр порта фазоинвертора, см 1х7
Длина порта фазоинвертора*, см 27,5
Частота среза (F
3) Гц 37
Фазоинверторный (компактный), л 15
Диаметр порта фазоинвертора, см 1х7
Длина порта фазоинвертора*, см 30
Частота среза (F
3) Гц 42
RADIOACTIVE SERIES
Page 4
Варианты подключения
Параллельное подключение (1 Ом)
Последовательное подключение (4 Ом)
Смешанное подключение 2 динамиков (2 Ом)
*Обратите внимание, что приведены примеры рекомендуемых параметров. Длина порта
фазоинвертора больше зависит от характеристик вашего автомобиля, а также личных предпочтений.
RADIOACTIVE SERIES
Page 5
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях и при необходимости
транспортировать в крытых транспортных средствах любого вида в упакованном виде при
температуре от -25 °С до +70 °С. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямых солнечных лучей и должно исключать возможность механических повреждений.
Срок службы устройства — 3 года
при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
. Устройство не содержит вредных материалов и безопасно
Условия гарантии
При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве
пользователя, устройство обеспечивает безопасность в полном объеме требований настоящего законодательства, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета
времени пребывания в ремонте при
дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности
устройства, если их замена предусмотрена конструкцией и не связана с разборкой устройства: комплект проводки, монтажные приспособления, документацию.
При возврате дефектный товар принимается только в оригинальной упаковке. Не забудьте
приложить копию кассового чека или товарной накладной, где указана дата покупки, а также
подробное описание дефекта товара.
Гарантия не распространяется на изделия, получившие повреж дения в результате превышения максимально допустимой паспортной величины звуковой нагрузки, нарушения условий
эксплуатации или участия в мероприятиях по экстремальному использованию изделия.
соблюдении правил эксплуатации. Право на гарантию
RADIOACTIVE SERIES
Page 6
Наименование: Ground Zero GZRW 250-D2 FLAT
Страна-производитель: Китай
Основное предназначение товара:
Сабвуферный динамик
Срок службы: 3 года
Изготовитель: GROUND ZERO GmbH
Erlenweg 25, D-85658 Egmating, Германия
Импортёр: АО «Фирма «ММС»
127220, г. Москва, Писцовая, д. 1А
Телефон: 8 (495) 788-17-01
Веб-сайт: mms-store.ru
