GROUND ZERO GZRC 165.2SQX-IV
Austattungsmerkmale / Features
• Hochwertiges 2-Wege SQ Komponentensystem
®
• Klippel
• Massiver Aluminium-Phaseplug
• Conex Zentrierspinne / Gummi Sicke
• Linearisierende Kupferkappe
• Resonanzarmer Stahlkorb
• Vergoldete Anschlussstecker
• Ventilierter 25 mm SQ Seidenkalotten-Hochtöner mit Einbaugehäuse
• 12 dB/Okt. Hochpass-Filter mit Pegelanpassung
• 12 dB/Okt. Tiefpass-Filter im Anschlusskabel
o High quality 2-way SQ component system
o Klippel
o Massive aluminum phaseplug
o Conex spider / rubber surround
o Copper cap for impedance linearizing
o Resonance free steel basket
o Gold-plated terminals
o Vented 1" SQ silk dome tweeter with mounting accessories
o 12 dB/oct. high-pass filter with level adjustment
o 12 dB/oct. in-line low-pass filter
optimierter Tief-Mitteltöner mit Aluminium Membran
®
optimized midwoofer with aluminum cone
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die
für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
o Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!
o Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
o Keep the wiring away from the antenna and electronic devices contributing to radio reception
o Lay the power supply wiring always separated from speaker wiring to avoid disturbance
o Use adequately dimensioned power and speaker wires to connect the component
Allgemeine Einbauhinweise / General installation note
Page 3
GROUND ZERO GZRC 165.2SQX-IV
RADIOACTIVE SERIES
Sicherheitshinweise / Safety instructions
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle
und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des
Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel
können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die
Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche
Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine
nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die
Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven
(einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2023/988/EU Richtlinie über die
allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar.
Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll
entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen
Recyclingeinrichtung gebracht werden.
Safety instructions
: Keep all parts of the content and the packaging away from children and pets to avoid accidents and the risk of
suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage to the hearing. Music systems with high
amplifier output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of important traffic
noises and distract from what is happening on the road. Ground Zero GmbH and its sales partners expressly assume no
responsibility for hearing damage, physical damage or any damage to property or consequential damage resulting from improper
or careless use or improper installation of its products. In particular, any claims are forfeited through the use under competitive
conditions.
Manufacturer's declaration
: Hereby, Ground Zero GmbH declares that this product conforms to the rules of the following EU
directives (including all applicable changes): 2011/65 / EU RoHS2 and 2023/988 / EU directive on general product safety. The
full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers contain magnetized metals
and some valuable raw materials and must not be disposed of with normal household waste. Please leave defective or no longer
required components to a local recycling facility at the end of their practical use.
Garantie und Gewährleistungsbestimmungen / Terms of warranty
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von
der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an
Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and conditions.
For further information contact your local retailer or distributor.
Page 4
GROUND ZERO GZRC 165.2SQX-IV
RADIOACTIVE SERIES
Modell /
model
GZRC 165.2SQX-IV
Impedanz /
impedance
Frequenzgang /
frequency response
Trennfrequenz /
cut-off frequency
Wirkungsgrad /
efficiency (SPL)
Belastbarkeit /
power handling
(RMS)
Belastbarkeit /
power handling
(max.)
Maße /
dimensions
GZRK 165SQX
GZRT 25SQ
Außendurchmesser /
outer diameter
Einbaudurchmesser /
mounting cutout
Einbautiefe / m
ounting depth
Tiefpassfilter:
Spezifikationen / Specifications
3 Ohm/ohms
45 Hz – 25 kHz
4600 Hz (12/12 dB / Okt./oct.) Midwoofer/Tweeter
90 dB
120 Watt / Watts
190 Watt / Watts
Der Tiefpass-Filter für den
Tiefmittelton-Lautsprecher ist in das
Verbindungskabel (im Lieferumfang
enthalten) integriert und sollte für
eine optimale Leistung unbedingt
verwendet werden.
Low pass filter:
The low pass filter for the
midwoofer is integrated to the
connection wire (enclosed) and
needs to be used for best
performance.
Tieftöner / Midwoofer
165 mm / 6.5”
142.5 mm / 5.61”
68 mm / 2.68”

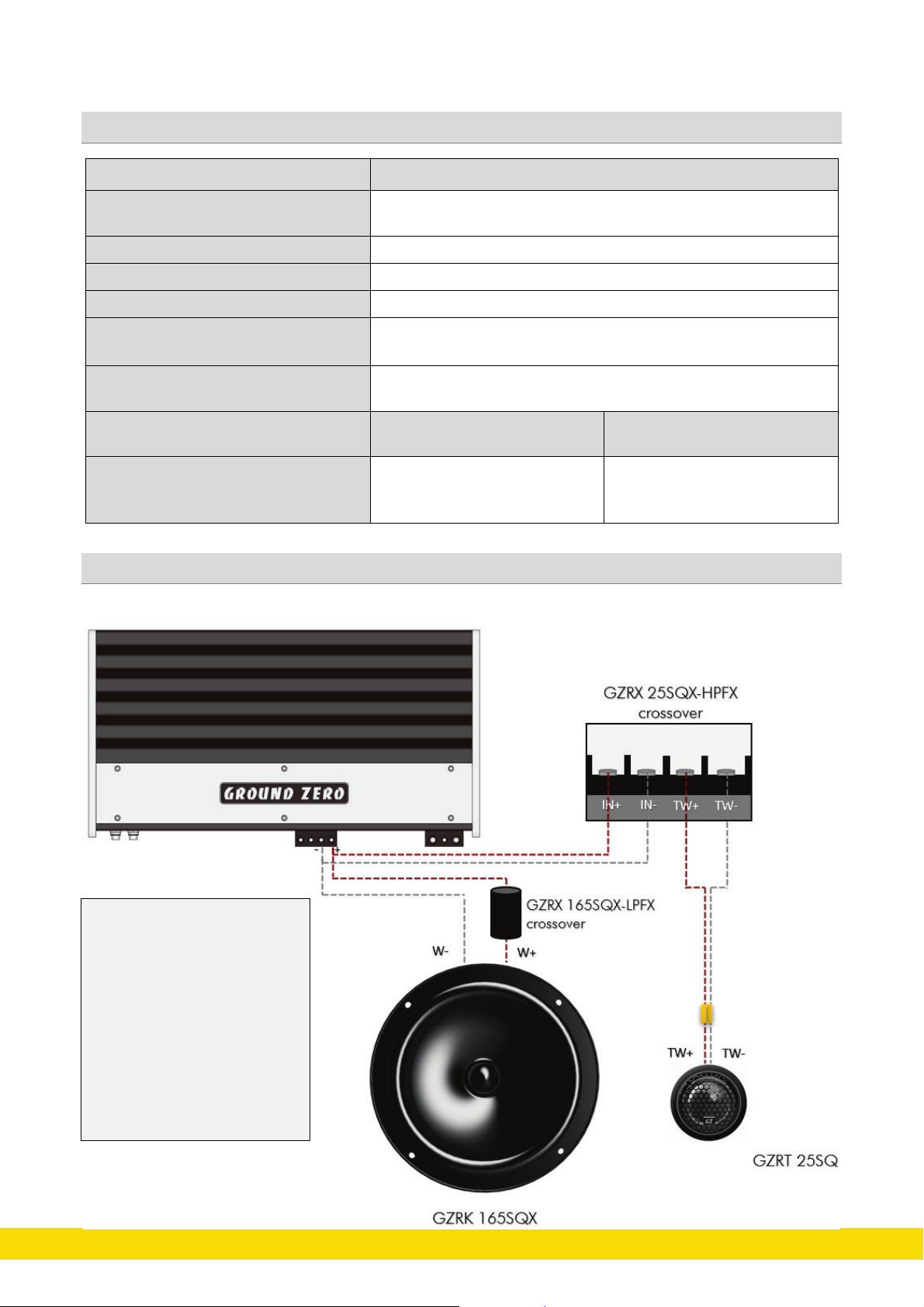

Verkabelung / Wiring
Hochtöner / Tweeter
54 mm / 2.13”
48 mm / 1.89”
18 mm / 0.71”
Page 5
GROUND ZERO GZRC 165.2SQX-IV
RADIOACTIVE SERIES

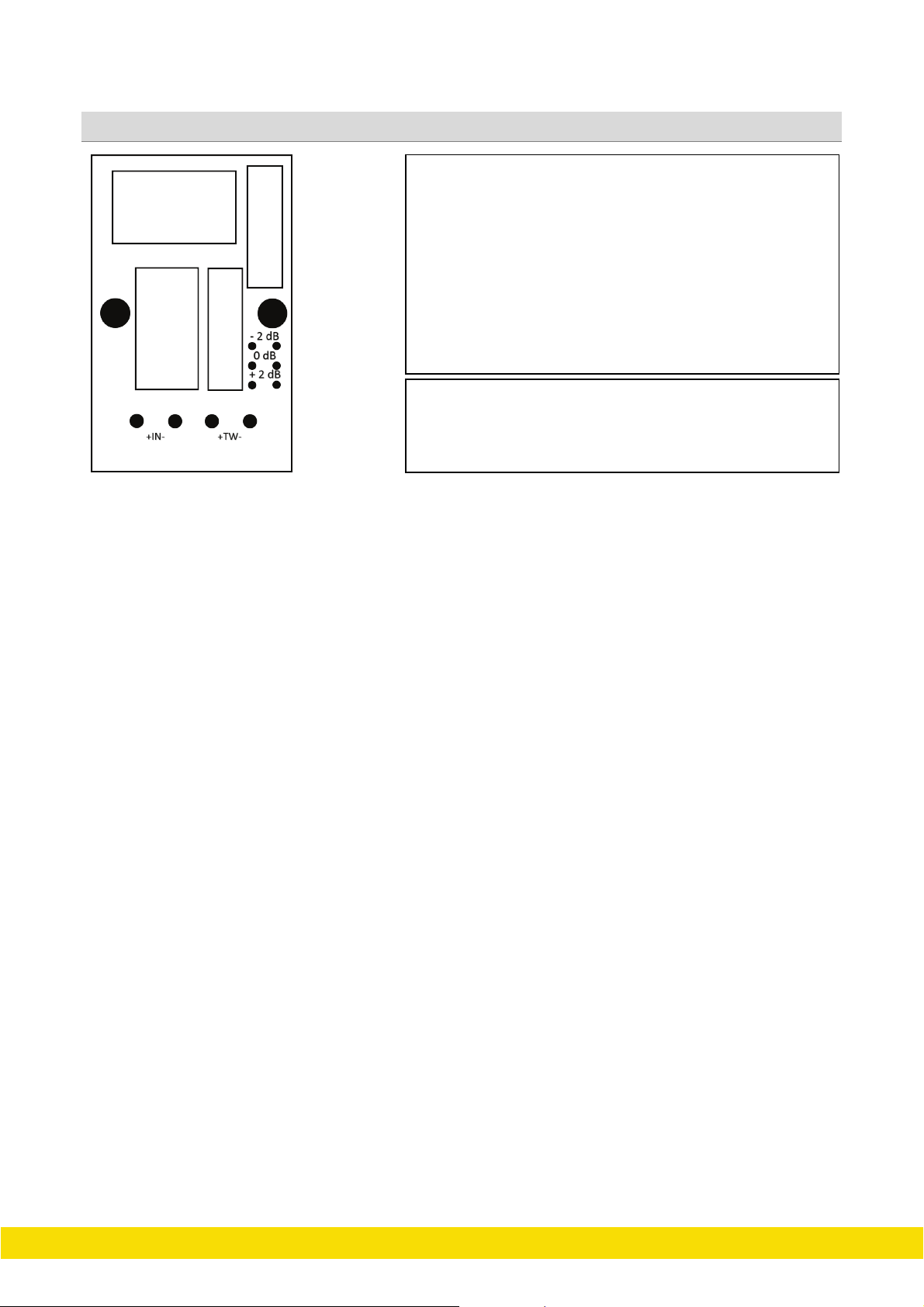

Anpassung des Hochtonpegels:
IN Signaleingang vom Radio/Verstärker
TW Tweeter connector
Hochpass-Filter/ High pass filter
Der Pegel kann über die Position der Steckbrücke gewählt
werden
Tweeter level adjustment:
The tweeter level can be set by positioning the jumper to the
required level position
0 dB - empfohlene Einstellung / recommended setting
- 2 dB - Pegel abgesenkt / reduced level
+2 dB - Pegel angehoben / increased level
TW Anschluss für Hochtöner
IN Input from head unit / amplifier
Page 6
GROUND ZERO GZRC 165.2SQX-IV
RADIOACTIVE SERIES
Verified with KLIPPEL®
GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D Analyzer KA3 System für die
Lautsprecher- und Subwooferentwicklung in Deutschland sowie für das QC-Reporting der meisten
Produktionslinien während der Fertigung. Die Ergebnisse der LPM- und LSI-Messungen sind die
Grundlage für die Bewertung und Überprüfung der Weiterentwicklung, für alle praktischen
Anwendungen perfekt funktionierende Produkte anbieten zu können. Kontinuierliche Aus- und
Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche Qualifikation.
KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH
GROUND ZERO is using the worldwide accepted
KLIPPEL® R&D Analyzer KA3
measurement system
for speaker development during the German in-house development as well as for QC reporting for
most production lines at the factory. The results of LPM and LSI measurements are the basis for
evaluating and verifying further development enabling to offer perfectly working products in any
practical application. Continuous and advanced trainings for development employees ensure the
highest possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Developed with LOUDSOFT
Ground Zero verwendet zur Entwicklung die Simulationssoftware FINECone
FINEMotor und
FINESuspension. Diese Tools ermöglichen durch FEM-Berechnungen eine optimale Auslegung von
Membranformen, Membranmaterialien, Magnetantrieben, Sicken- und Zentrierspinnen. Sie sind Teil
einer modernen Lautsprecherentwicklung.
LOUDSOFT ist ein Produkt der Loudsoft Ltd. ApS Dänemark
Ground Zero uses simulation software FINECone, FINEMotor and FINESuspension for development.
These tools allow for optimal design of cone shapes, cone materials, magnet drives, surrounds and
spiders through FEM calculations. They are part of a modern loudspeaker development.
LOUDSOFT
is a product of Loudsoft Ltd. ApS Denmark
Page 7
GROUND ZERO GZRC 165.2SQX-IV
RADIOACTIVE SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei
spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um
instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die
Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle.
Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer
Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit
die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz
zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter
what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or
any other music direction. However, audio reproduction quality at each desired volume is elementary.
Some music styles require higher levels while others prefer the soft tones. GROUND ZERO considers all
the different wishes of customers during the development of new products. Along with this, the target is to
create the most realistic sound, to transfer the soul of the music and the intention of the performer.
Summarized to one phrase: RESPECT THE MUSIC!
Page 8
GROUND ZERO GZRC 165.2SQX-IV
RADIOACTIVE SERIES
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO – Internationaler Sponsor der
GROUND ZERO - international sponsor of
Ground Zero GmbH
