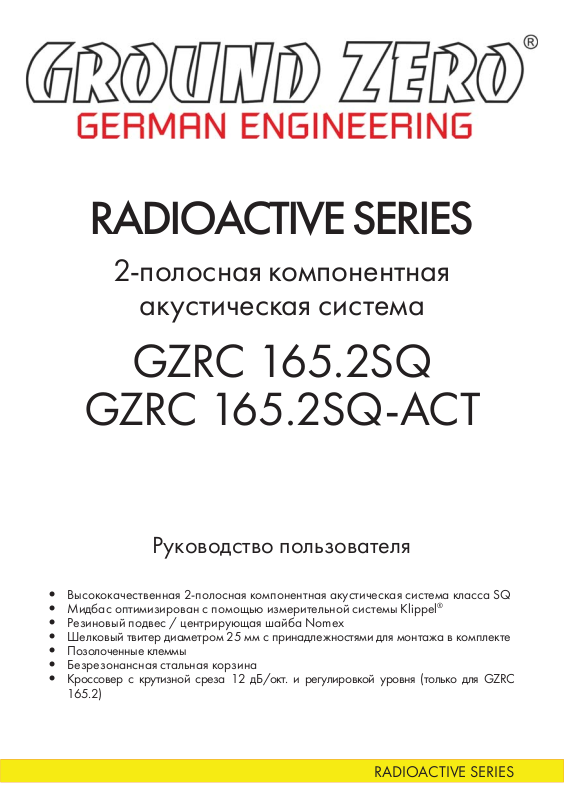

Page 1
RADIOACTIVE SERIES
2-полосная компонентная
акустическая система
GZRC 165.2SQ
GZRC 165.2SQ-ACT
Руководство пользователя
• Высококачественная 2-полосная компонентная акустическая система класса SQ
• Мидбас оптимизирован с помощью измерительной системы Klippel
• Резиновый подвес / центрирующая шайба Nomex
• Шелковый твитер диаметром 25 мм с принадлежностями для монтажа в комплекте
• Позолоченные клеммы
• Безрезонансная стальная корзина
• Кроссовер с крутизной среза 12 дБ/окт. и регулировкой уровня (только для GZRC
165.2)
®
RADIOACTIVE SERIES
Page 2
Благодарим за выбор продукции Ground Zero!
Установка автомобильной акустической системы требует наличия у установщика известного
опыта работы с механическими инструментами, а также некоторых навыков проведения
электрических соединений. Помимо этого, данная инструкция описывает обобщенный способ
установки, а не конкретный метод для Вашего конкретного автомобиля. Если Вы не обладаете
необходимым опытом, установку динамиков Ground Zero рекомендуется производить
влечением специалиста соответствующего профиля. Это обеспечит надежную и эффективную
работу динамиков в течение длительного срока.
Самостоятельное вскрытие динамиков, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям акустической системы, а также устройства (автомагнитолы или
усилителя), к которому подключаются динамики.
с при-
Технические характеристики
Модель GZRС 165.2SQ
Диаметр корпуса динамика,
мм/дюйм
Диаметр монтажного отверстия, мм
Глубина монтажного отверстия мм
Сопротивление, Ом
Частотный диапазон, Гц 35-25000
Номинальная мощность (RMS), Вт
Пиковая мощность, Вт
Чувствительность, дБ 90
Частота среза кроссовера, Гц 4300 (12 дб/окт. )
Рекомендуемая частота
кроссовера, Гц
Производитель оставляет за собой право вносить необходимые изменения в конструкцию изделия
без предварительного уведомления. Такие изменения могут быть не отражены в данной инструкции.
среза
Мидбас 165/6,5
Твитер 54/2,13
Мидбас 142,5
Твитер 48
Мидбас 68
Твитер 18
Мидбас
Твитер 4
Мидбас
Твитер 70
Мидбас
Твитер 110
Мидбас
Твитер ФВЧ >2500 Гц
3
120
190
-
GZRС 165.2SQACT
3
110
160
ФВЧ >40 Гц /
ФНЧ >2500 Гц
RADIOACTIVE SERIES
Page 3

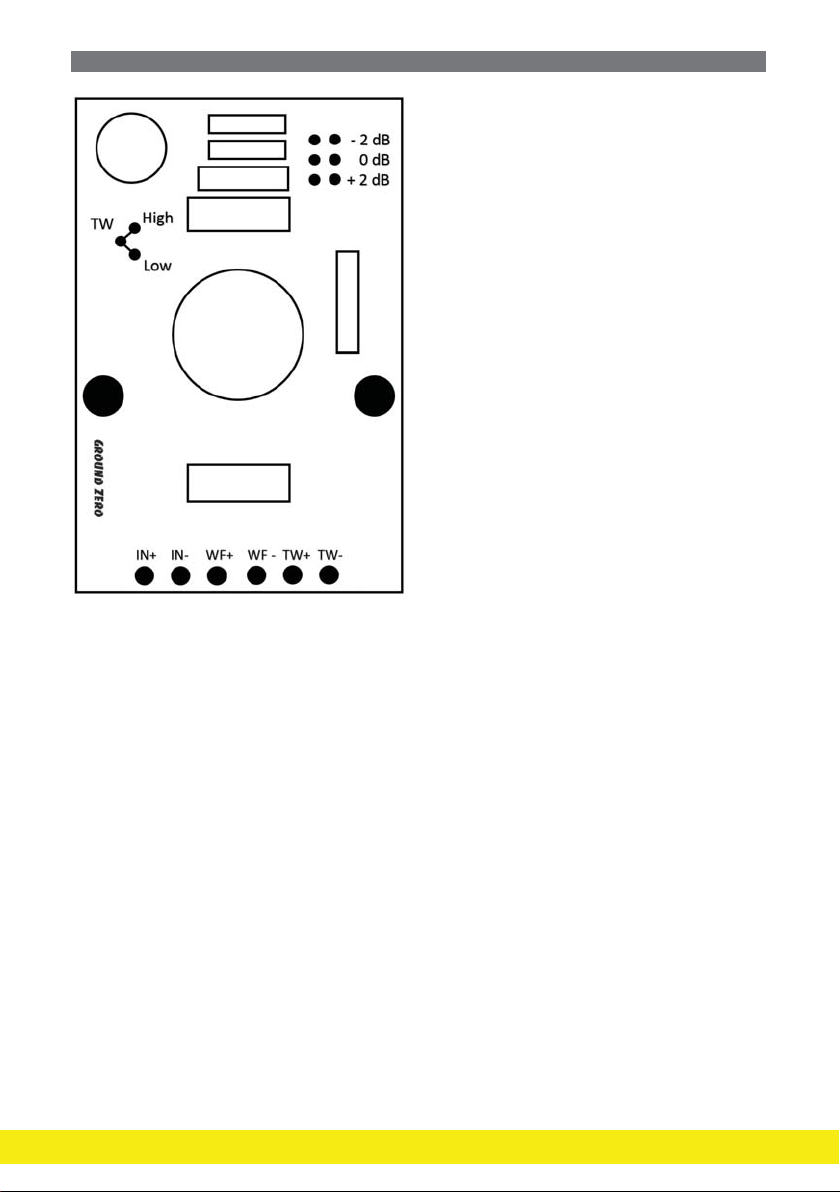

Регулировки кроссовера
Для регулировки уровня твитера установите
перемычку напротив соответствующего значения: - 2 dB / 0 dB / + 2 dB.
Для регулировки частоты среза ФВЧ твитера
установите перемычку напротив значения
LOW или HIGH:
• LOW - увеличение уровня нижней области
частот, воспроизводимой твитером.
• HIGH - ровная частотная характеристика
IN - вход от головного устройства или
усилителя.
TW - клеммы подключения твитера.
WF - клеммы подключения мидбаса.
.
я
RADIOACTIVE SERIES
Page 4
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях и при необходимости
транспортировать в крытых транспортных средствах любого вида в упакованном виде при
температуре от -25 °С до +70 °С. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямых солнечных лучей и должно исключать возможность механических повреждений.
Срок службы устройства — 3 года
. Устройство не содержит вредных материалов и безопасно
при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
Условия гарантии
При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве
пользователя, устройство обеспечивает безопасность в полном объеме требований настоящего законодательства, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета
времени пребывания в ремонте при
соблюдении правил эксплуатации. Право на гарантию
дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности
устройства, если их замена предусмотрена конструкцией и не связана с разборкой устройства: комплект проводки, монтажные приспособления, документацию.
При возврате дефектный товар принимается только в оригинальной упаковке. Не забудьте
приложить копию кассового чека или товарной накладной, где указана дата покупки, а также
подробное описание дефекта товара.
Гарантия не распространяется на изделия, получившие повреж дения в результате превышения максимально допустимой паспортной величины звуковой нагрузки, нарушения условий
эксплуатации или участия в мероприятиях по экстремальному использованию изделия.
Наименование: Ground Zero GZRC 165.2SQ / 165.2SQ-ACT
Страна-производитель: Китай
Основное предназначение товара:
2-полосная компонентная акустическая система
Срок службы: 3 года
Изготовитель: GROUND ZERO GmbH
Erlenweg 25, D-85658 Egmating, Германия
RADIOACTIVE SERIES
