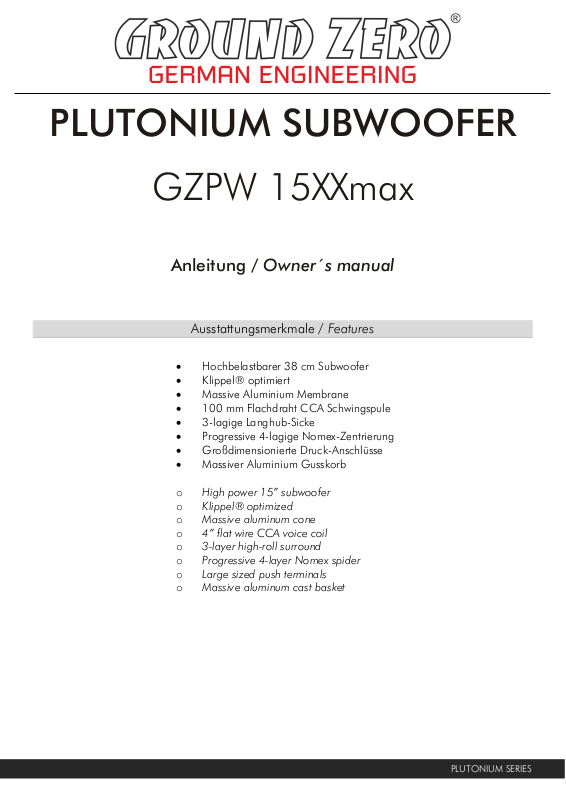

Page 1
PLUTONIUM SERIES
PLUTONIUM SUBWOOFER
GZPW 15XXmax
Anleitung / Owner´s manual
Ausstattungsmerkmale / Features
• Hochbelastbarer 38 cm Subwoofer
• Klippel® optimiert
• Massive Aluminium Membrane
• 100 mm Flachdraht CCA Schwingspule
• 3-lagige Langhub-Sicke
• Progressive 4-lagige Nomex-Zentrierung
• Großdimensionierte Druck-Anschlüsse
• Massiver Aluminium Gusskorb
o High power 15” subwoofer
o Klippel® optimized
o Massive aluminum cone
o 4” flat wire CCA voice coil
o 3-layer high-roll surround
o Progressive 4-layer Nomex spider
o Large sized push terminals
o Massive aluminum cast basket
Page 2
GROUND ZERO GZPW 15XXmax
PLUTONIUM SERIES
GZPW 15XXmax
Voice Coil Diameter mm / inch
100 / 4"
Impedance Ohm
2 x 1
Re Ohm
2.12
FS Hz
31.6
Qms
5.47
Qes
0.43
Qts
0.40
Vas Liter / cu.ft.
27.0 / 0.95
Le mH (@ 10 kHz)
1.16
MMS gr
Xmax mm / inch
80 / 3.15"
SPL dB/m
84.3
BL TESLA – M
25.13
Power WRMS
6000
Empfohlene Verstärkerleistung /
Recommended amplifier power
4000 – 8000 WRMS
@2 Ohm ( 0.5 Ohm)
Empfohlener Tiefpassfilter /
Recommended low pass filter
LPF 50 Hz / min 12 dB Flankensteilheit / Slope
LPF 60 Hz / min 24 dB Flankensteilheit / Slope
A
392 mm / 15.43“
B
358 mm / 14.09“
C
297 mm / 11.69“
D
285 mm / 11.22“
E
10 mm / 0.39“
Technische Daten / Specifications
642
Oder / Or
Page 3
PLUTONIUM SERIES
* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten.
Bassreflex / Vented
120 Liter netto / 4.24 cu.ft. net
Port Ø
16 cm / 6.3“
Portlänge / Length*
34 cm / 13.4”
F3
29.1 Hz
Bassreflex / Vented
140 Liter netto / 4.94 cu.ft. net
10 x 30 cm / 3.9 x 11.8”
Portlänge / Length*
35 cm / 13.78”
F3
31 Hz
Geschlossen/Sealed
Nicht empfohlen / not recommended
Frequenzgang nicht sonderlich tiefreichend
Lack of very low frequency response
Bandpass
Nicht empfohlen / not recommended
Frequenzbandbreite zu schmalbandig
Frequency range too narrow
GROUND ZERO GZPW 15XXmax
Gehäuseempfehlung / Enclosure recommendation
Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem
Please note that you should find the perfect tuning, especially port length, based on your car and own taste.
Port
Geschmack variiert werden sollten.
* Above-mentioned enclosure recommendations are just a few possible variations.
Garantie und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.
Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch
Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige
Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Page 4
GROUND ZERO GZPW 15XXmax
PLUTONIUM SERIES
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein.
Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es
sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung
handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine
wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne
bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der
Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu
erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. In einem
einzigen Satz zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter
what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock
or any other music direction. However, audio reproduction quality at each desired volume is
elementary. Some music styles require higher levels while others prefer the soft tones. GROUND ZERO
considers all the different wishes of customers during the development of new products. Along with
this, the target is to create the most realistic sound, to transfer the soul of the music and the intention of
the performer. Summarized to one phrase: RESPECT THE MUSIC!
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
