Page 1
PLUTONIUM SERIE
High-End Subwoofer
GZPW 10SQX
#
1
Anleitung
AWV3.0
Page 2
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIE
Einleitung
Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen
viel Freude mit ihren neuen High-End Lautsprechern der PLUTONIUM Serie. Die
Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieser klangstarken
Lautsprecher für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere Fragen zum
Produkt haben, wenden Sie sich bitte an den Fachhandel oder an unseren Customer Support.
Lautsprecher sind ein wichtiger Bestandteil Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass
diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des
gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die
Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine
spezialisierte Fachwerkstatt zu konsultieren. Wir wünschen Ihnen viel Freude mit der herausragenden
Klangqualität dieses, von begeisterten Entwicklern erschaffenen Produktes.
PLUTONIUM Serie – Ein High-End Erlebnis
Alle Produkte der GROUND ZERO PLUTONIUM Serie beeindrucken durch High-End Klang- und
höchste Verarbeitungsqualität sowie durch hohe Belastbarkeit. Alle diese Eigenschaften der Produkte
gelten während der Entwicklung als stets gesetzte Zielvorgabe. Um diese zu erreichen, kommen viele
außergewöhnliche Bauteile und Technologien zum Einsatz. Die technischen, elektrischen und
mechanischen Eigenschaften der Produkte überzeugen hierdurch sowohl bei den vielen weltweit
stattfindenden Klangwettbewerben und genügen mit ihren herausragenden Klangfähigkeiten bei der
Audiowiedergabe auch den höchsten Ansprüchen unserer Kunden. Erst nach einer Reihe an
umfassenden Tests und Prüfungen werden sie an globale GROUND ZERO Partner und den
Fachhandel ausgeliefert. Die PLUTONIUM Serie umfasst Hochtöner, Mittel- und Tief-/MitteltonLautsprecher, einen dazu passenden Subwoofer, sowie zwei Verstärker auf klanglich außerordentlich
hohem Niveau. Viele Produkte der PLUTONIUM Serie wurden bereits international ausgezeichnet.
Hierzu zählen beispielsweise GZPC
165.3SQ-ACT und GZPA 4SQ. Diese
wurden von der EISA-Gruppe internationaler
Fachzeitschriften als BEST IN-CAR Produkte
ausgezeichnet.
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger
Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und
einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die
nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an
Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen
an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.
Allgemeine Einbauhinweise
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
Gewährleistung
Page 3
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIE
PLUTONIUM SERIES
High-End Subwoofer
GZPW 10SQX
Ausstattung
• High-End Subwoofer mit hoher Klangqualität
• Klippel® optimiert (für geschlossene Gehäuse)
• Eloxierte Aluminium-Membran
• Stabiler Aluminum Druckguss-Korb
• ConeGlide * Sicke
• Schwingspule aus Kupferdraht
• Kupferkappe zur Impedanzlinearisierung
• 250 mm Nenndurchmesser
• Befestigungsring aus Aluminum und Schutzgitter inkl.

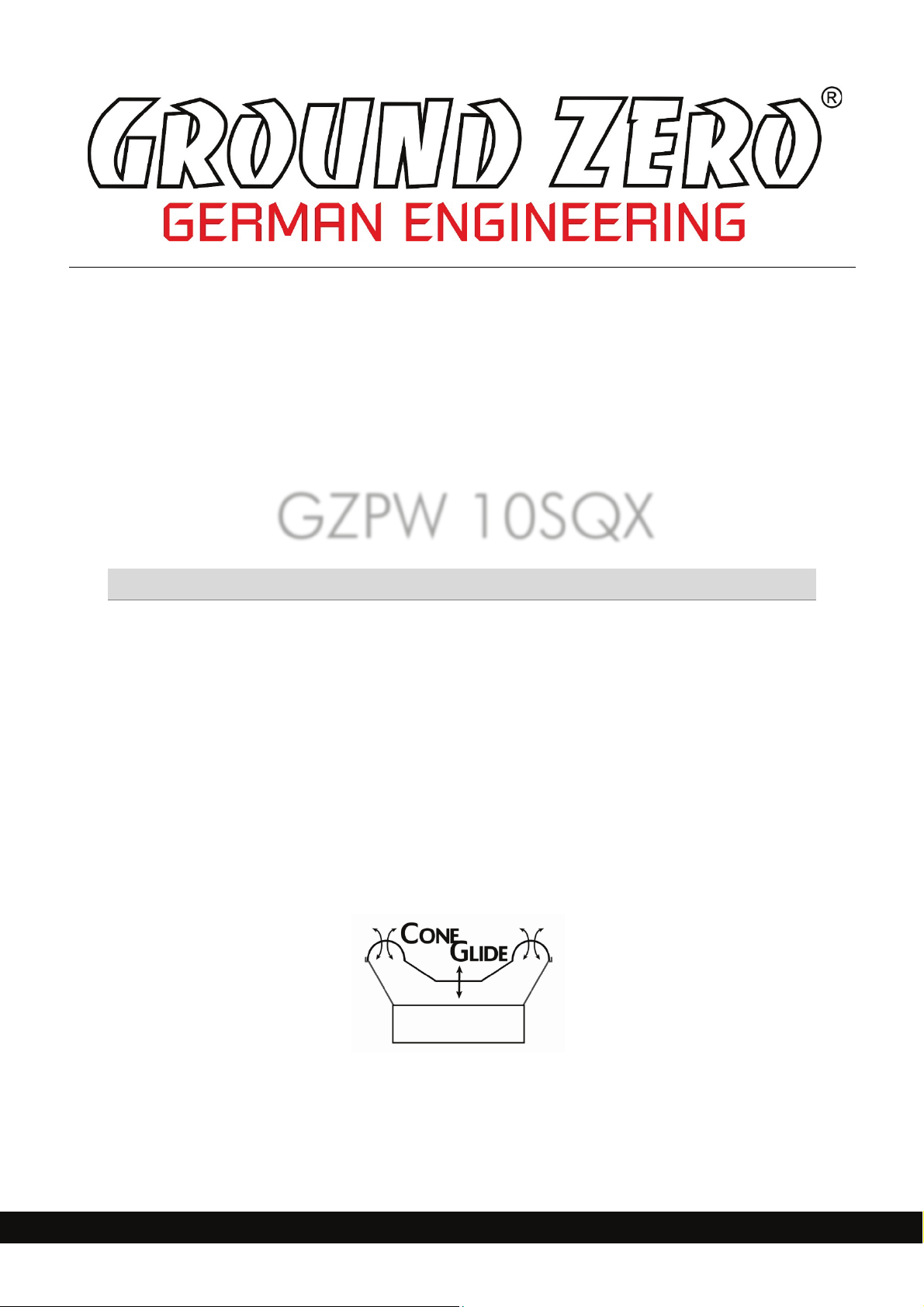

*Die ConeGlide Sicke unterstützt die Membranbewegung mit geringstem
mechanischem Widerstand und wenig Einfluss auf die
Lautsprecherparameter
Page 4
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIE
Model
GZPW 10SQX
Lautsprechertyp
Impedanz (nominal)
Frequenzbereich
Korb
Membran
Magnet
Schwingspule
Belastbarkeit (RMS)
Resonance frequency
Efficiency (SPL 1W/1m)
Re (in serial)
Q
ms
Q
es
Q
ts
V
as
M
ms
B
L
R
ms
C
ms
L
E
Xmax (Auslenkung)
Technische Daten
250 mm / 10” High-end Subwoofer
2 x 2 Ohm
20Hz – 350Hz
Aluminum Druckguss
Aluminium eloxiert
Ferrit
50 mm Kupfer
400 Watt (18l geschlossenes Gehäuse)
Technische Parameter (TSP)
36 Hz
84 dB
3.9 Ohm
10.78
0.63
0.59
22.0 L
154.9 g
14.7 N/A
3.21 kg/s
0.130 mm/N
1.833 mH
36 mm (Spitze-Spitze)
Page 5
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIE

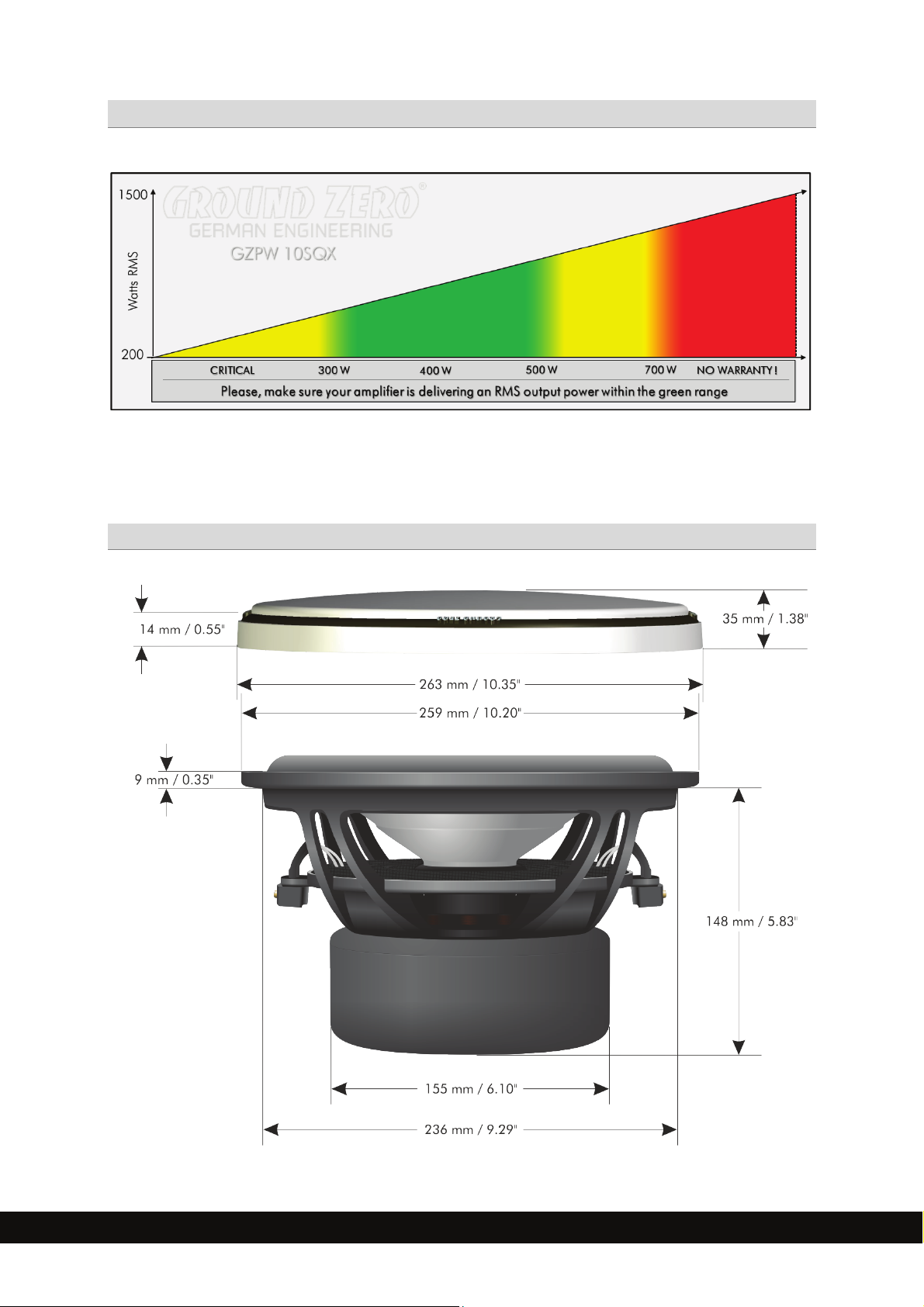

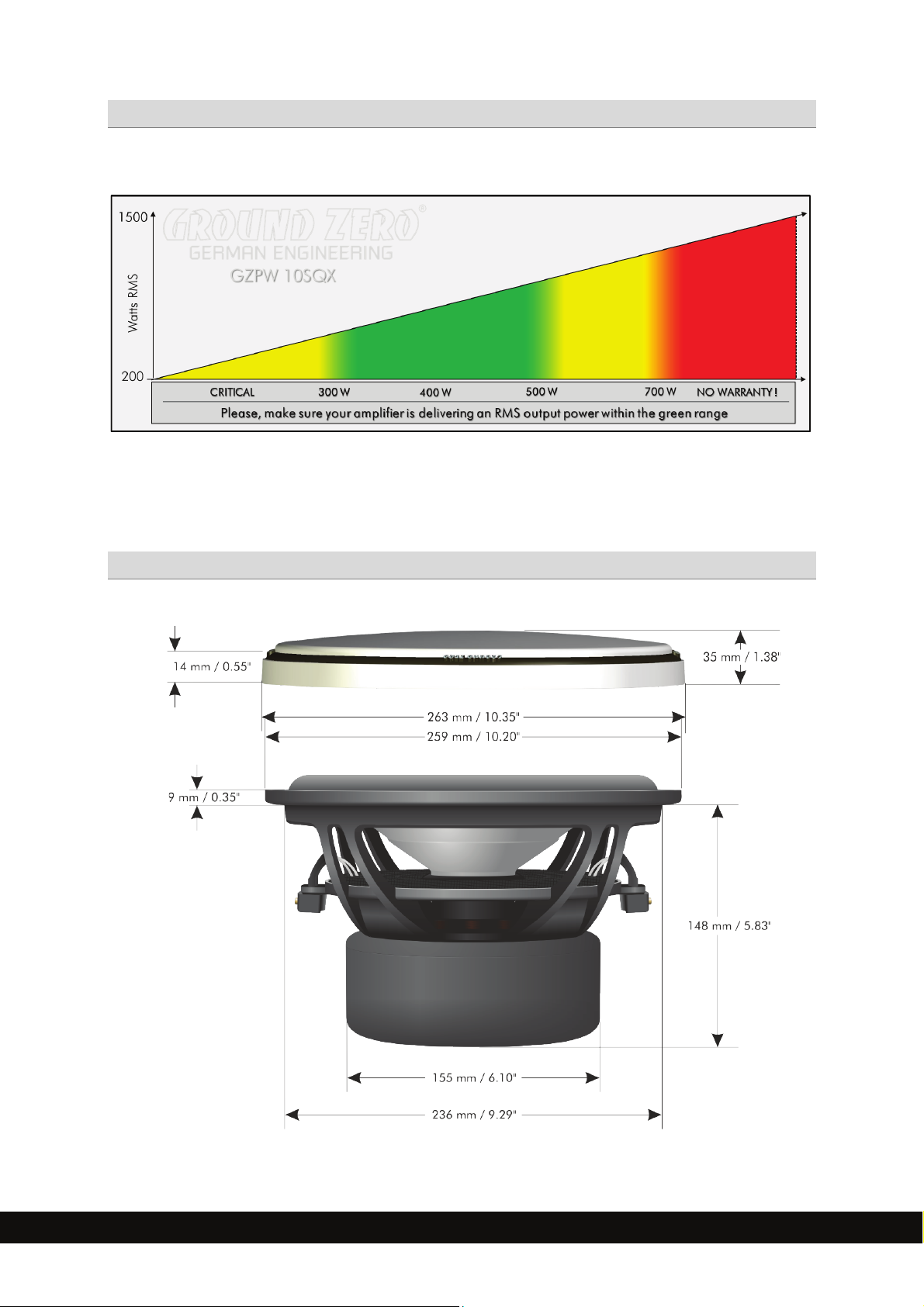

Leistungsempfehlung
Abmessungen
Page 6
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIE
1
Schließen Sie zuerst die Verkabelung an und setzen
* Bei Bedarf wird zusätzliches Dichtband empfohlen
Legen Sie dann den Gummikranz in die passenden
Gummikranzes einsetzen.

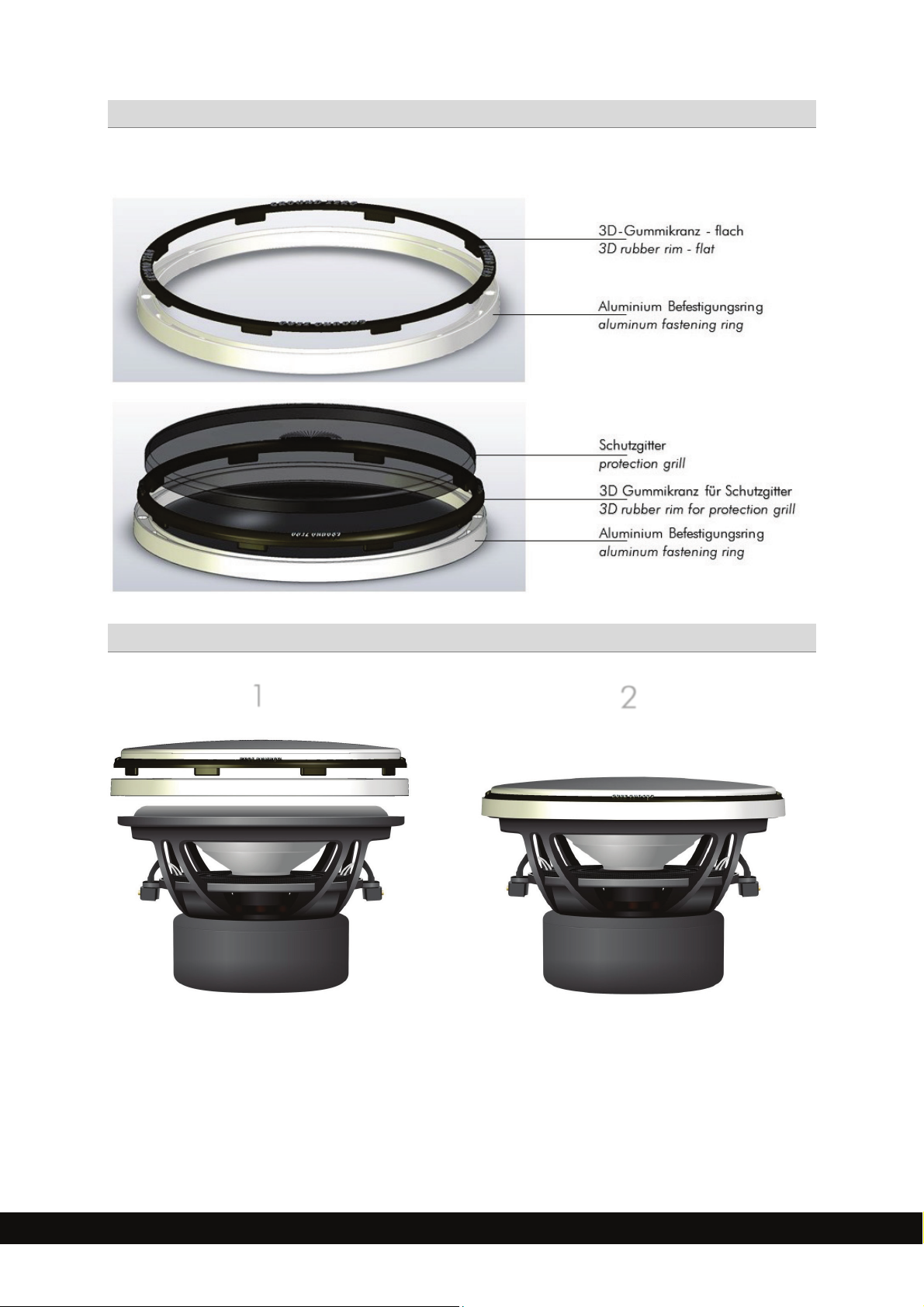

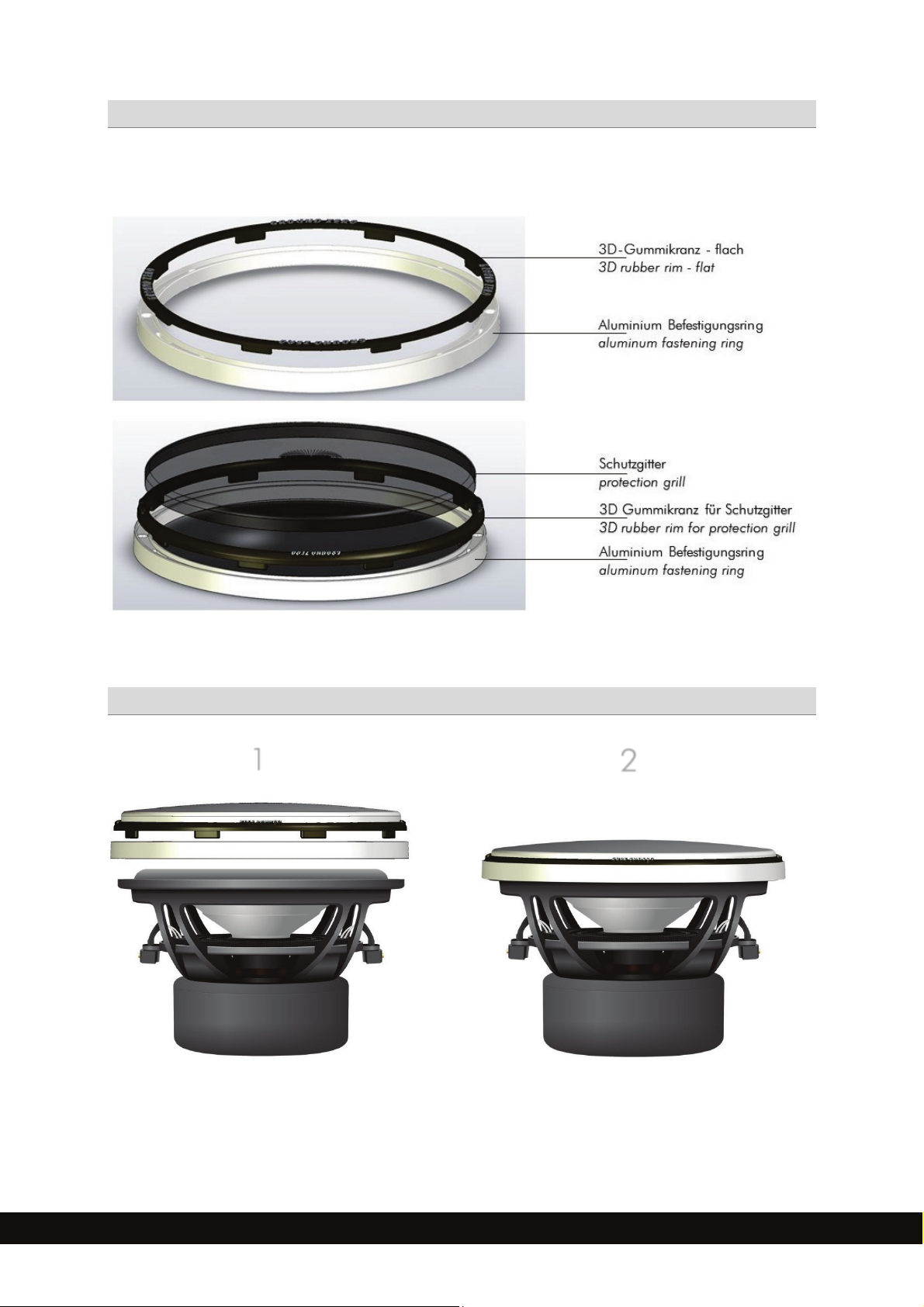

Befestigungsring
Der Befestigungsring aus Aluminium kann entweder mit dem flachen 3-D Gummikranz, der nur die
Befestigungsschrauben verdeckt, oder dem 3-D Gummikranz für das Schutzgitter verwendet werden.
Montage
2
den Subwoofer in die Aussparung*. Legen Sie den
Befestigungsring aus Aluminium auf und befestigen
Sie den Ring mittels der mitgelieferten Schrauben
(oder anderer passenden Gewindeschrauben mit
Senkkopf)
Aussparungen im Befestigungsring ein. Zum
Abschluss positionieren Sie das Gitter zum Schutz der
Membran, indem Sie dieses in den Spalt des 3D
Page 7
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIE

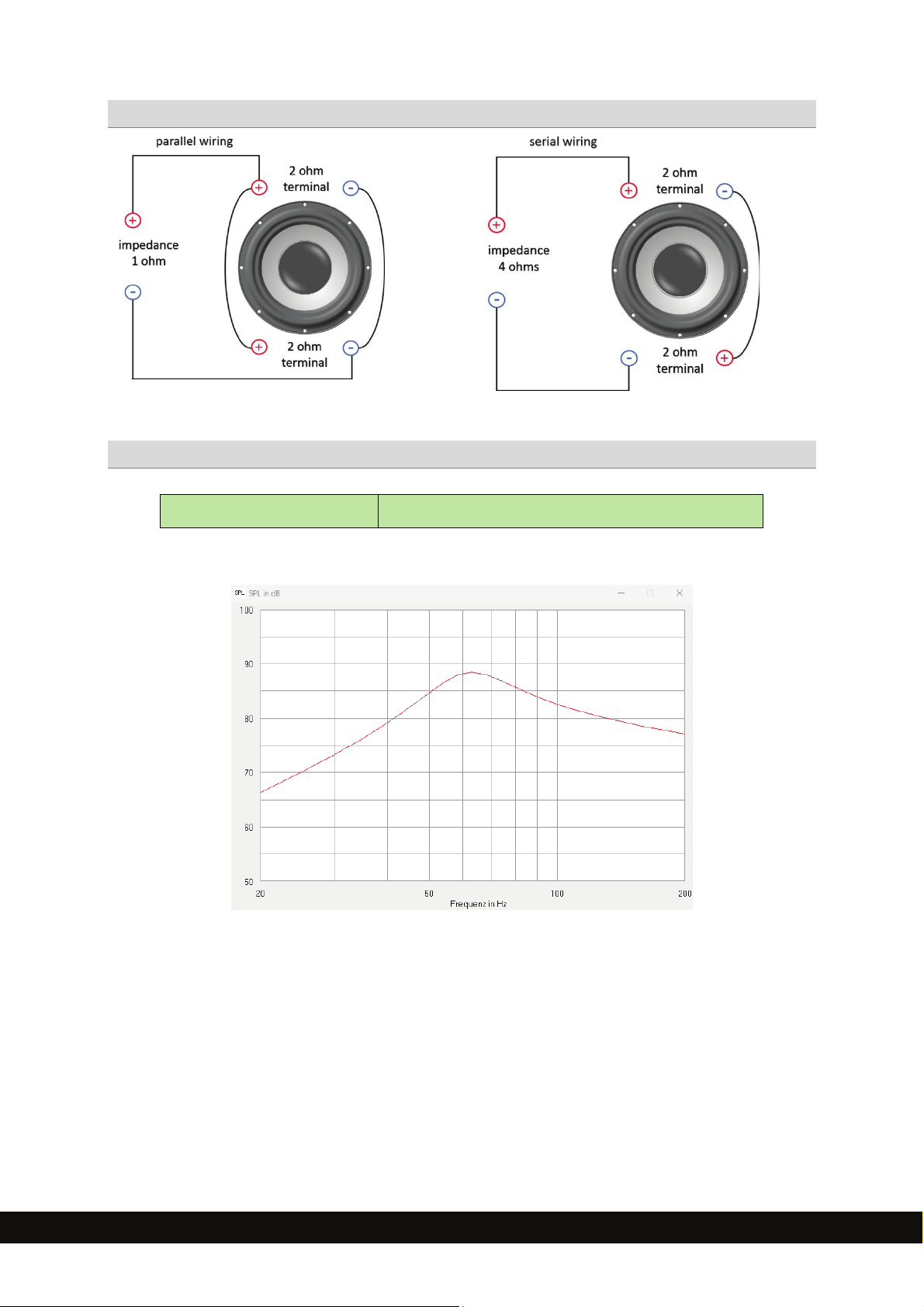

Geschlossen
18 Liter netto

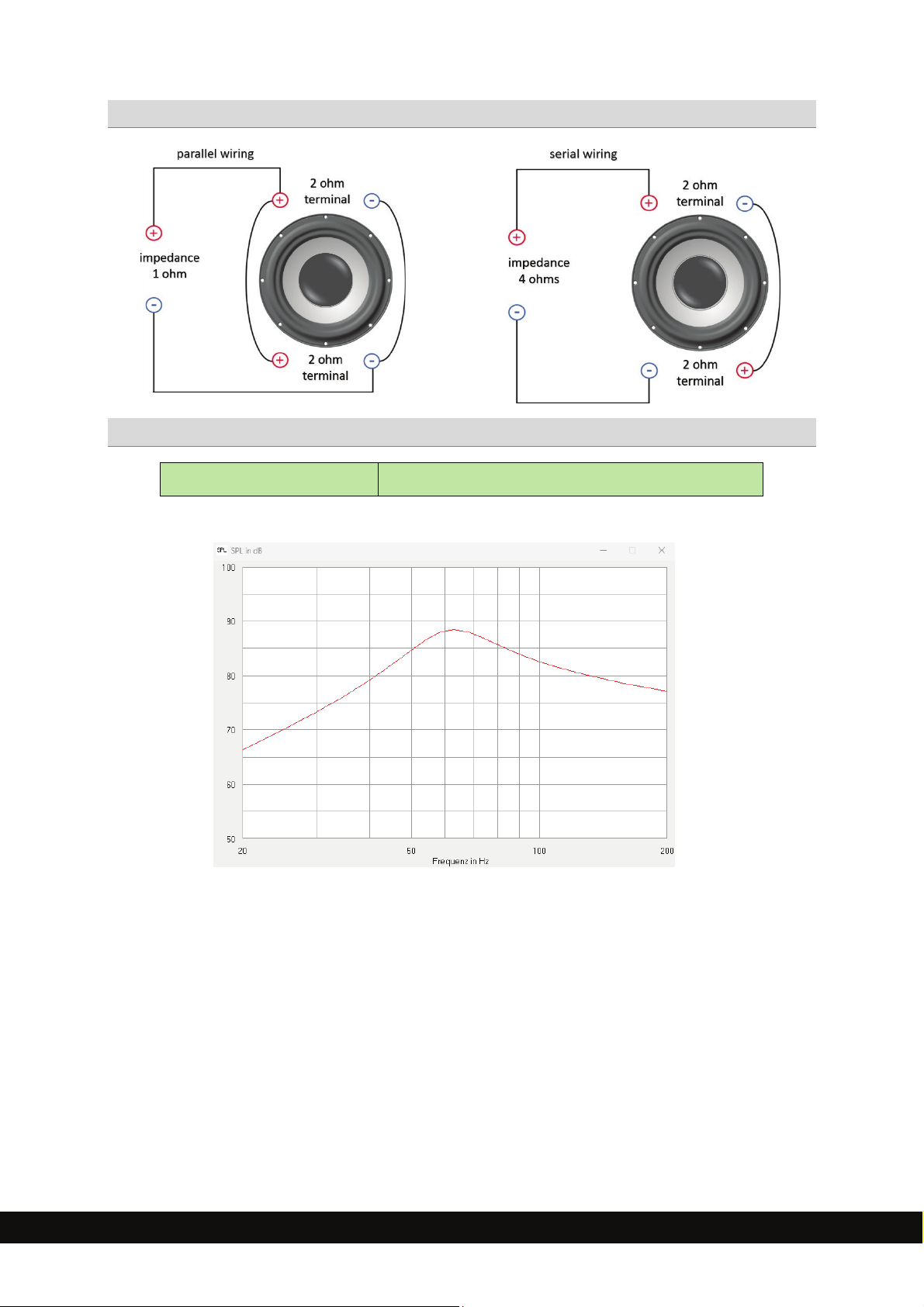

Impedanz bei Parallel- und Reihenschaltung
Gehäuse-Empfehlung
Page 8
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIE
Sicherheitshinweise
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und
Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über
85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können
Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von
wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH
sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche
Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch
oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere
verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender
EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und
2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EUKonformitätserklärung ist auf
www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte
Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden.
Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen
Recyclingeinrichtung gebracht werden.
Verified with KLIPPEL®
GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D Analyzer KA3 System für
die Lautsprecher- und Subwooferentwicklung in Deutschland sowie für das QC-Reporting der
meisten Produktionslinien während der Fertigung. Die Ergebnisse der LPM- und LSIMessungen sind die Grundlage für die Bewertung und Überprüfung der Weiterentwicklung,
für alle praktischen Anwendungen perfekt funktionierende Produkte anbieten zu können.
Kontinuierliche Aus- und Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche
Qualifikation.
KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH
Page 9
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIE
Musik hören kann unter anderem emotional, beeindruckend, entspannend
oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von
Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale
Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung
handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt
dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach
gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der
Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die
Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die
Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem
einzigen Satz zusammengefasst: RESPECT THE MUSIC!
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Page 10
Owner’s Manual
PLUTONIUM SERIES
High-End Subwoofer
GZPW 10SQX
#
Anleitung
1
AWV3.0
Page 11
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIES
Introduction
Thank you for choosing a GROUND ZERO product and welcome to your new
PLUTONIUM series loudspeaker!
This is the owner´s manual providing instructions on the operation and installation of this high-end
loudspeaker. Please, read it carefully. If you have any further questions, please contact your local
GROUND ZERO dealer or our regional distribution partner.
This loudspeaker is one of the most important parts of your car audio system. However, it will only be able to
deliver its full performance when each part of the whole system is tuned carefully matching each other.
Therefore, we recommend consulting a car audio specialist to compile the desired sound system,
as well as for installation and tuning.
We hope you will enjoy the sound quality of an enthusiastic development
by the GROUND ZERO engineering team!
PLUTONIUM Series – The High-End Experience
Each product belonging to the GROUND ZERO PLUTONIUM series impresses with high-end sound
and highest processing quality as well as huge power handling. All these properties of the products
are considered to be a constant target during the development. Many particular components and
technologies are used to achieve this target. The technical, electrical and mechanical properties of
the products are convincing both at many sound competitions that take place worldwide and, with
their outstanding sound capabilities in audio reproduction, also meet the highest demands of our
customers. Only after a series of comprehensive tests and inspections are they delivered to global
GROUND ZERO partners and retailers. The PLUTONIUM series includes a tweeter, midrange and
midwoofer, a matching subwoofer and two amplifiers with an extraordinarily sound quality.
Consequently, many products of the PLUTONIUM series have already received international awards.
For example, the GZPC 165.3SQ-ACT and GZPA
4SQ have been awarded as BEST IN-CAR
products by the EISA group of international car
audio magazines.
Terms of Warranty
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their
terms and conditions. For further information contact your local retailer or regional distributor.
General installation note
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
Page 12
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIES
PLUTONIUM SERIES
High-End Subwoofer
GZPW 10SQX
Features
• High-end subwoofer with supreme sound quality
• Optimized using the renowned Klippel
• Anodized aluminum cone
• Solid aluminum cast basket offering unique ventilation
• Copper wire voice coil
• Impedance linearizing copper cap
• ConeGlide * surround
• 250mm /10” nominal diameter
• Aluminum cast fastening rim and grill included
®
measurement system
*The ConeGlide surround supports the cone-movement with lowest
mechanical resistance and less impact to the parameters of the speaker
Page 13
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIES
Model
GZPW 10SQX
Speaker type
Impedance (nominal)
Frequency response
Basket
Cone
Motor
Voice coil
Power handling (RMS)
Resonance frequency
Efficiency (SPL 1W/1m)
Re (in serial)
Q
ms
Q
es
Q
ts
V
as
M
ms
B
L
R
ms
C
ms
L
E
Xmax (excursion)
Specifications
250 mm / 10” High-end subwoofer
2 x 2 ohms
20Hz – 350Hz
Aluminum cast
Anodized aluminum
Ferrite system
50 mm / 12“ Copper
400 Watts (18l closed enclosure)
Technical Parameters (TSP)
36 Hz
84 dB
3.9 ohms
10.78
0.63
0.59
22.0 L / 0.78 cu.ft.
154.9 g
14.7 N/A
3.21 kg/s
0.130 mm/N
1.833 mH
36 mm / 1.41“ (peak-peak)
Page 14
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIES
Power handling
Dimensions
Page 15
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIES
1
First, connect the wiring and put the subwoofer to the
* sealing tape or foam is recommended, if necessary
Next, insert the rubber rim to the matching recesses
Mounting ring
The aluminum cast fastening ring can be used with either the 3-D flat logo rim only covering the mounting
screws or the 3-D logo rubber rim together with the protection grill.
Installation
2
cutout*. Place the aluminum fastening on top and
fasten it using the screws included (or other matching
threaded countersunk screws)
in the fastening ring. And finally, cover the subwoofer
with the protection grill by inducting it into the gap of
the logo rubber rim.
Page 16
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIES
Sealed
18 liters net / 0.64 cu. ft. net
Impedance / parallel or serial wiring
Enclosure recommendation
Page 17
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIES
Safety Instructions
Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid
accidents and the risk of suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage
to the hearing. Music systems with high amplifier output power can reach levels of 130 dB or more. Extreme
levels can also hinder the perception of important traffic noises and distract from what is happening on the
road. Ground Zero GmbH and its sales partners expressly assume no responsibility for hearing damage,
physical damage or any damage to property or consequential damage resulting from improper or careless use
or improper installation of its products. In particular, any claims are forfeited through the use under competitive
conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of
the following EU directives (including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC
directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com.
Loudspeakers contain magnetized metals and some valuable raw materials and must not be disposed of with
normal household waste. Please leave defective or no longer required components to a local recycling facility
at the end of their practical use.
Verified with KLIPPEL®
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement
system for speaker development during the German in-house development as well as for QC
reporting for most production lines at the factory. The results of LPM and LSI measurements
are the basis for evaluating and verifying further development enabling to offer perfectly
working products in any practical application. Continuous and advanced trainings for
development employees ensure the highest possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Page 18
GROUND ZERO GZPW 10SQX
PLUTONIUM SERIES
Listening to music can be emotional, impressive, relaxing or enjoyable. At
that, it doesn´t really matter what kind of music is the personal favourite,
whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or any other
music direction. However, audio reproduction quality at each desired
volume is elementary. Some music styles require higher levels while others
prefer the soft tones. GROUND ZERO considers all the different wishes of
customers during the development of new products. Along with this, the
target is to create the most realistic sound, to transfer the soul of the music
and the intention of the performer. Summarized to one phrase:
RESPECT THE MUSIC!
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Loading...
