PLUTONIUM SERIE

High-End Mittelton-Lautsprecher

GZPM 80SQ-C

#

Bedienungsanleitung

(AWV3.1)

Deutsche Version

1

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIE

Einleitung

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen
viel Freude mit ihren neuen High-End Lautsprechern der PLUTONIUM Serie. Die
Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieser klangstarken
Lautsprecher für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere Fragen zum
Produkt haben, wenden Sie sich bitte an den Fachhandel oder an unseren Customer Support.
Lautsprecher sind ein wichtiger Bestandteil Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass
diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des
gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die
Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine
spezialisierte Fachwerkstatt zu konsultieren. Wir wünschen Ihnen viel Freude mit der herausragenden
Klangqualität dieses, von begeisterten Entwicklern erschaffenen Produktes.

PLUTONIUM Serie – Ein High-End Erlebnis

Alle Produkte der GROUND ZERO PLUTONIUM Serie beeindrucken durch High-End Klang- und
höchste Verarbeitungsqualität sowie durch hohe Belastbarkeit. Alle diese Eigenschaften der Produkte
gelten während der Entwicklung als stets gesetzte Zielvorgabe. Um diese zu erreichen, kommen viele
außergewöhnliche Bauteile und Technologien zum Einsatz. Die technischen, elektrischen und
mechanischen Eigenschaften der Produkte überzeugen hierdurch sowohl bei den vielen weltweit
stattfindenden Klangwettbewerben und genügen mit ihren herausragenden Klangfähigkeiten bei der
Audiowiedergabe auch den höchsten Ansprüchen unserer Kunden. Erst nach einer Reihe an
umfassenden Tests und Prüfungen werden sie an globale GROUND ZERO Partner und den
Fachhandel ausgeliefert. Die PLUTONIUM Serie umfasst Hochtöner, Mittel- und Tief-/Mittelton­Lautsprecher, einen dazu passenden Subwoofer, sowie zwei Verstärker auf klanglich außerordentlich
hohem Niveau. Viele Produkte der PLUTONIUM Serie wurden bereits international ausgezeichnet.

Hierzu zählen beispielsweise GZPW 10SQ
und GZPA 4SQ. Diese wurden von der EISA­Gruppe internationaler Fachzeitschriften als
BEST IN-CAR Produkte ausgezeichnet.

Gewährleistung

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger
Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und
einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die
nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an
Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen
an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.

Allgemeine Einbauhinweise

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten

• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel

verlegen, die für den Radioempfang wichtig sind

• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIE

PLUTONIUM SERIE

High-End Mittelton-Lautsprecher

GZPM 80SQ-C

Ausstattungsmerkmale

• High-End Mittelton-Lautsprecher mit höchster Klangqualität

®

• Optimiert mittels renommiertem Klippel

• GZ-Design Aluminium-Druckguss-Korb

• High-Tech Keramik beschichtete Aluminium-Membran

• Hocheffizienter Neodym-Antrieb

• Langlebige Gummisicke

• Vergoldete Anschlusskontakte

• GZ-Design Hexagon NRG*-Schutzgitter

Mess-System

* NRG: non-resonant grill

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIE

Kategorie

Impedanz (nominal)

Frequenzgang

Korbmaterial

Membran

Antrieb

Schwingspule Ø

Belastbarkeit (RMS)

Belastbarkeit (max.)

Resonanzfrequenz

Wirkungsgrad (SPL)

Re

Q

ms

Q

es

Q

ts

V

as

M

ms

B

L

R

ms

C

ms

L

E

Xmax (Auslenkung)

Technische Daten

80 mm High-End Mittelton-Lautsprecher

4 Ohm

150 Hz – 4 kHz

Aluminium Druckguss

Keramik beschichtete Aluminium-Membran

Neodym

20 mm

70 Watt (mit 12dB/Okt. HPF)

110 Watt (mit 12dB/Okt. HPF)

Technische Parameter (TSP)

100 Hz

89 dB

3.5 Ohm

5.74

0.30

0.29

1.50 L

3.16 g

4.76 N/A

0.34 kg/s

0.81 mm/N

0.12 mH

7 mm (gesamt)

Leistungsempfehlung

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIE

Abmessungen

Frequenzgang

GZPM 80SQ-C

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIE

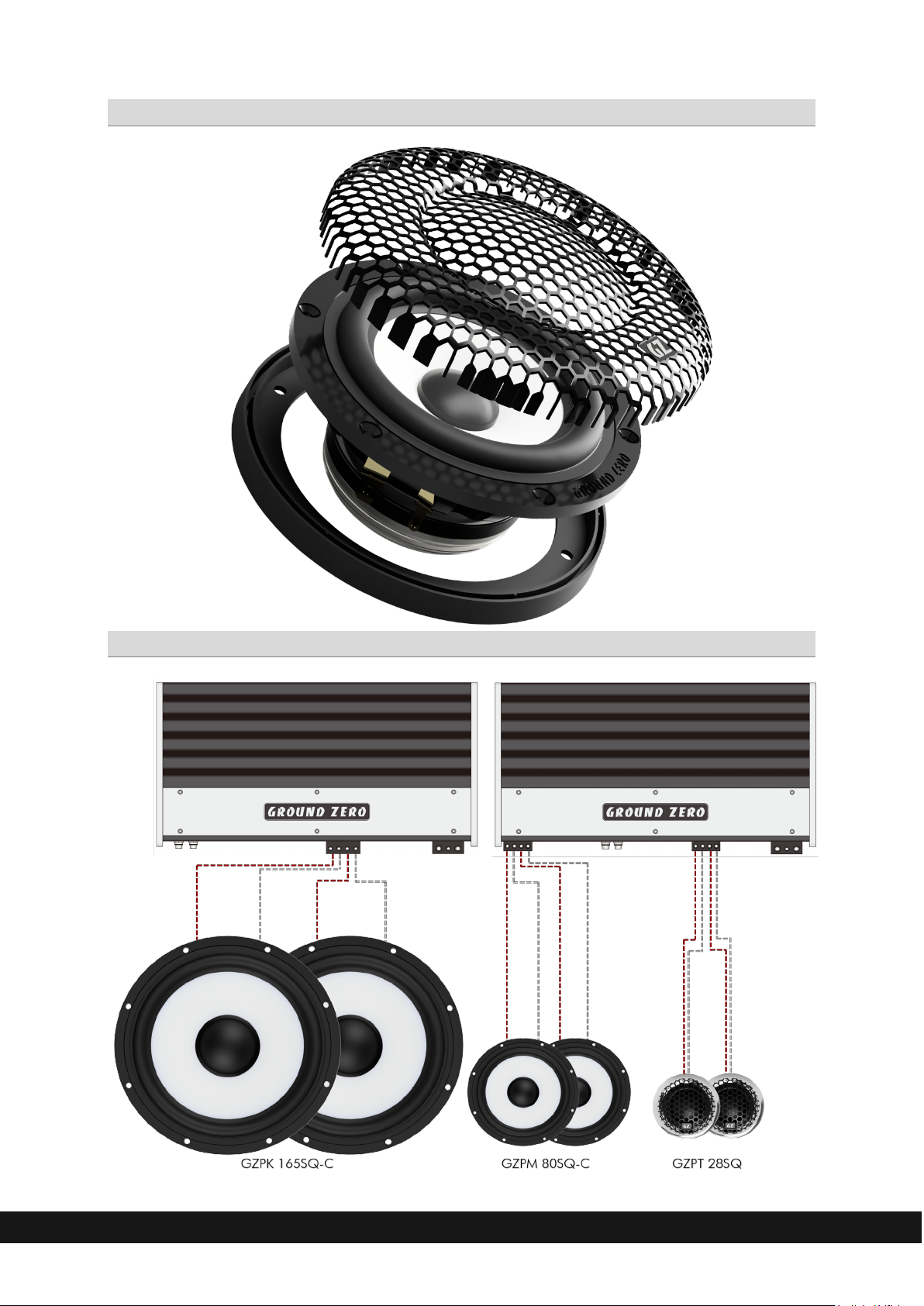

Gitter Montage

Verkabelung 3-Wege Setup

Verstärker mit integrierten Aktivweichen oder mit DSP

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIE

Sicherheitshinweise

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und
Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über
85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können
Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von
wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH
sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche
Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch
oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere
verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender
EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und
2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU­Konformitätserklärung ist auf

www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte

Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden.
Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen
Recyclingeinrichtung gebracht werden.

Verified with KLIPPEL®

GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D Analyzer KA3 System für
die Lautsprecher- und Subwooferentwicklung in Deutschland sowie für das QC-Reporting der
meisten Produktionslinien während der Fertigung. Die Ergebnisse der LPM- und LSI­Messungen sind die Grundlage für die Bewertung und Überprüfung der Weiterentwicklung,
für alle praktischen Anwendungen perfekt funktionierende Produkte anbieten zu können.
Kontinuierliche Aus- und Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche
Qualifikation.

KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIE

Musik hören kann unter anderem emotional, beeindruckend, entspannend
oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von
Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale
Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung
handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt
dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach
gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der
Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die
Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die
Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem
einzigen Satz zusammengefasst:

RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt

GROUND ZERO products are engineered in Germany

GROUND ZERO - international sponsor of

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com

PLUTONIUM SERIES

High-End Midrange

GZPM 80SQ-C

#

Owner´s Manual

(AWV3.1)

English Version

1

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIES

Introduction

Thank you for choosing a GROUND ZERO product and welcome to your new PLUTONIUM series
loudspeaker! This is the owner´s manual providing instructions on the operation and installation of these
loudspeakers. Please, read it carefully. If you have any further questions, please contact your local GROUND
ZERO dealer or our regional distribution partner. Loudspeakers are an important part of your car audio system.
However, they will only be able to deliver the best possible performance when each further part of the whole
system is tuned carefully matching each other. Therefore, we recommend consulting a car audio specialist to
compile the desired sound system, as well as for installation and tuning. We hope you will enjoy the sound
quality of an enthusiastic development by the GROUND ZERO engineering team!

PLUTONIUM Series – The High-End Experience

Each product belonging to the GROUND ZERO PLUTONIUM series impresses with high-end sound
and highest processing quality as well as huge power handling. All these properties of the products
are considered to be a constant target during the development. Many particular components and
technologies are used to achieve this target. The technical, electrical and mechanical properties of
the products are convincing both at many sound competitions that take place worldwide and, with
their outstanding sound capabilities in audio reproduction, also meet the highest demands of our
customers. Only after a series of comprehensive tests and inspections are they delivered to global
GROUND ZERO partners and retailers. The PLUTONIUM series includes a tweeter, midrange and
midwoofer, a matching subwoofer and two amplifiers with an extraordinarily sound quality.
Consequently, many products of the PLUTONIUM series have already received international awards.

For example, the GZPW 10SQ and GZPA 4SQ
have been awarded as BEST IN-CAR products by
the EISA group of international car audio
magazines.

Terms of Warranty

The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their

terms and conditions. For further information contact your local retailer or regional distributor.

General installation note

• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!

• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage

• Keep the wiring away from the antenna and electronic devices contributing to radio reception

• Lay the power supply wiring always separated from speaker wiring to avoid disturbance

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIES

PLUTONIUM SERIES

High-End Midrange

GZPM 80SQ-C

Features

• High-end midrange loudspeaker with supreme sound quality

®

• Optimized using the renowned Klippel

measurement system

• GZ-design aluminum cast basket

• High-tech ceramic coated aluminum cone

• High-efficient neodymium motor

• Durable rubber surround

• Gold-plated terminal

• GZ-design hexagon style NRG* protection grill

* NRG: non-resonant grill

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIES

Speaker type

Impedance (nominal)

Frequency response

Basket

Cone

Motor

Voice coil Ø

Power handling (RMS)

Power handling (max.)

Resonance frequency

Efficiency (SPL)

Re

Q

ms

Q

es

Q

ts

V

as

M

ms

B

L

R

ms

C

ms

L

E

Xmax (excursion)

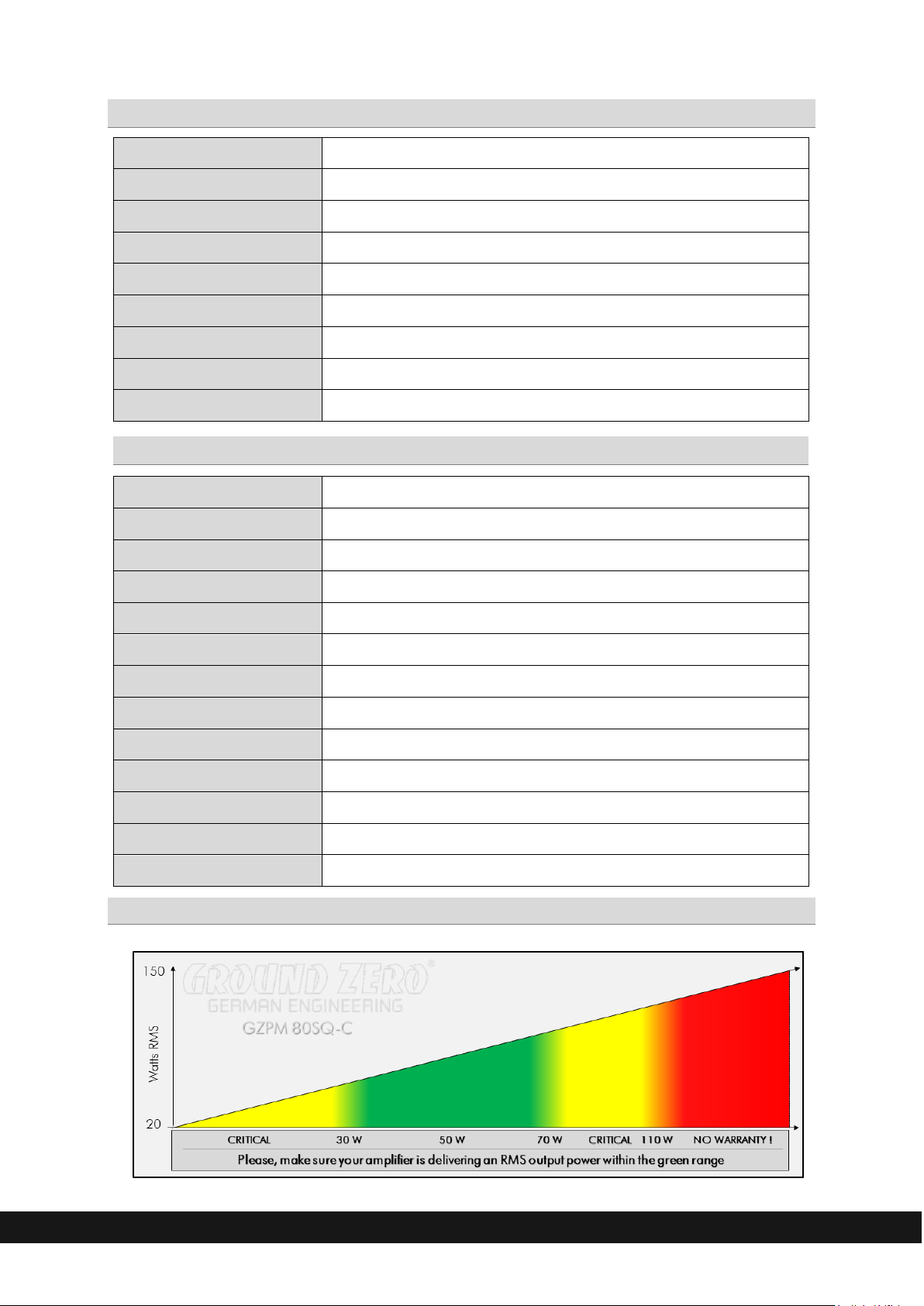

Specifications

80 mm / 3.15” High-End midrange loudspeaker

4 ohms

150 Hz – 4 kHz

Aluminum cast

Ceramic coated aluminum

Neodymium

20 mm / 0.79“

70 Watts (with 12dB/oct HPF)

110 Watts (with 12dB/oct HPF)

Technical Parameters (TSP)

100 Hz

89 dB

3.5 ohms

5.74

0.30

0.29

1.50 L / 0.05 cu.ft.

3.16 g

4.76 N/A

0.34 kg/s

0.81 mm/N

0.12 mH

7 mm / 0.275“ (peak-peak)

Power Recommendation

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIES

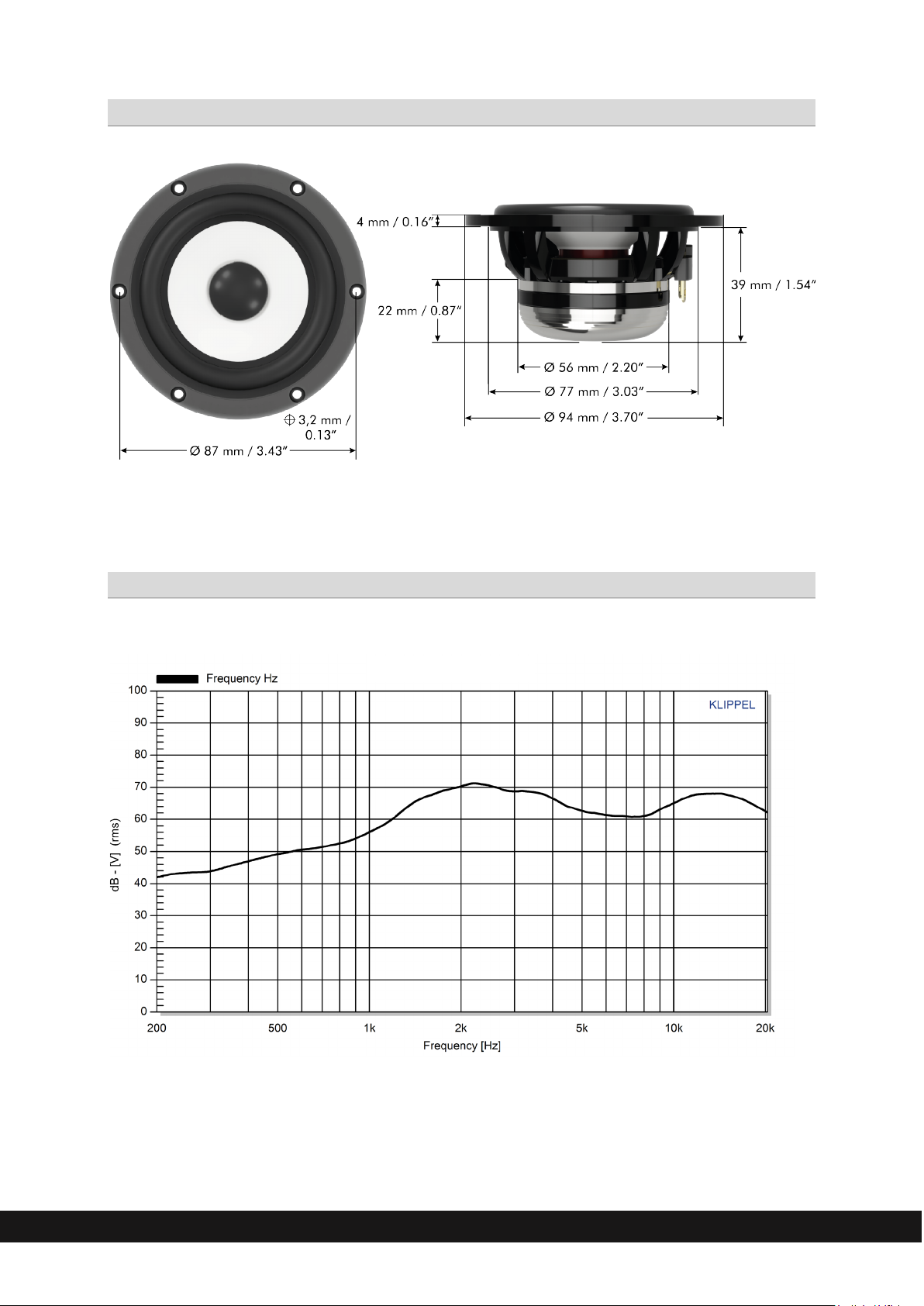

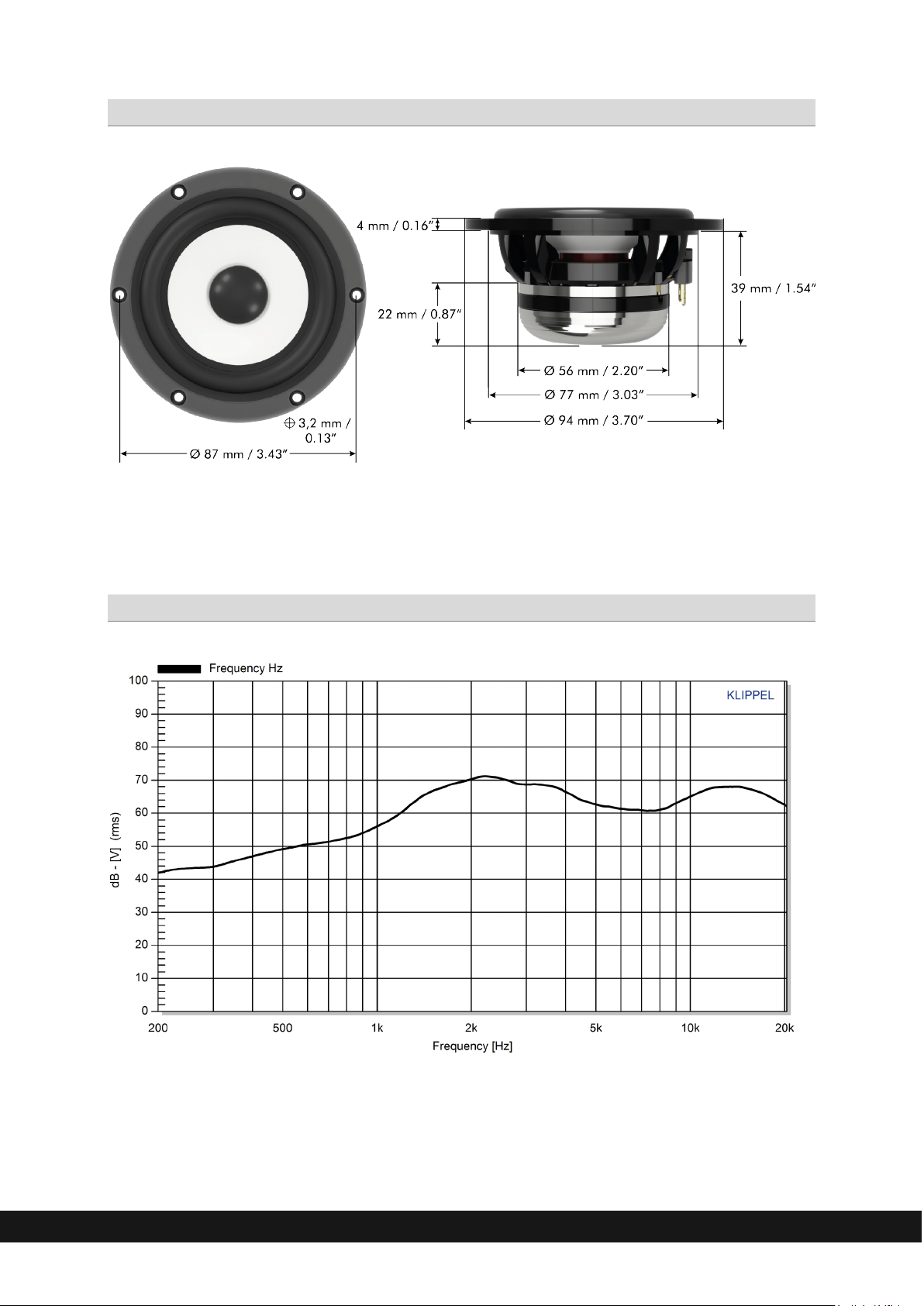

Dimensions

Frequency Response

GZPM 80SQ-C

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIES

Amplifier with built-in active crossover or DSP

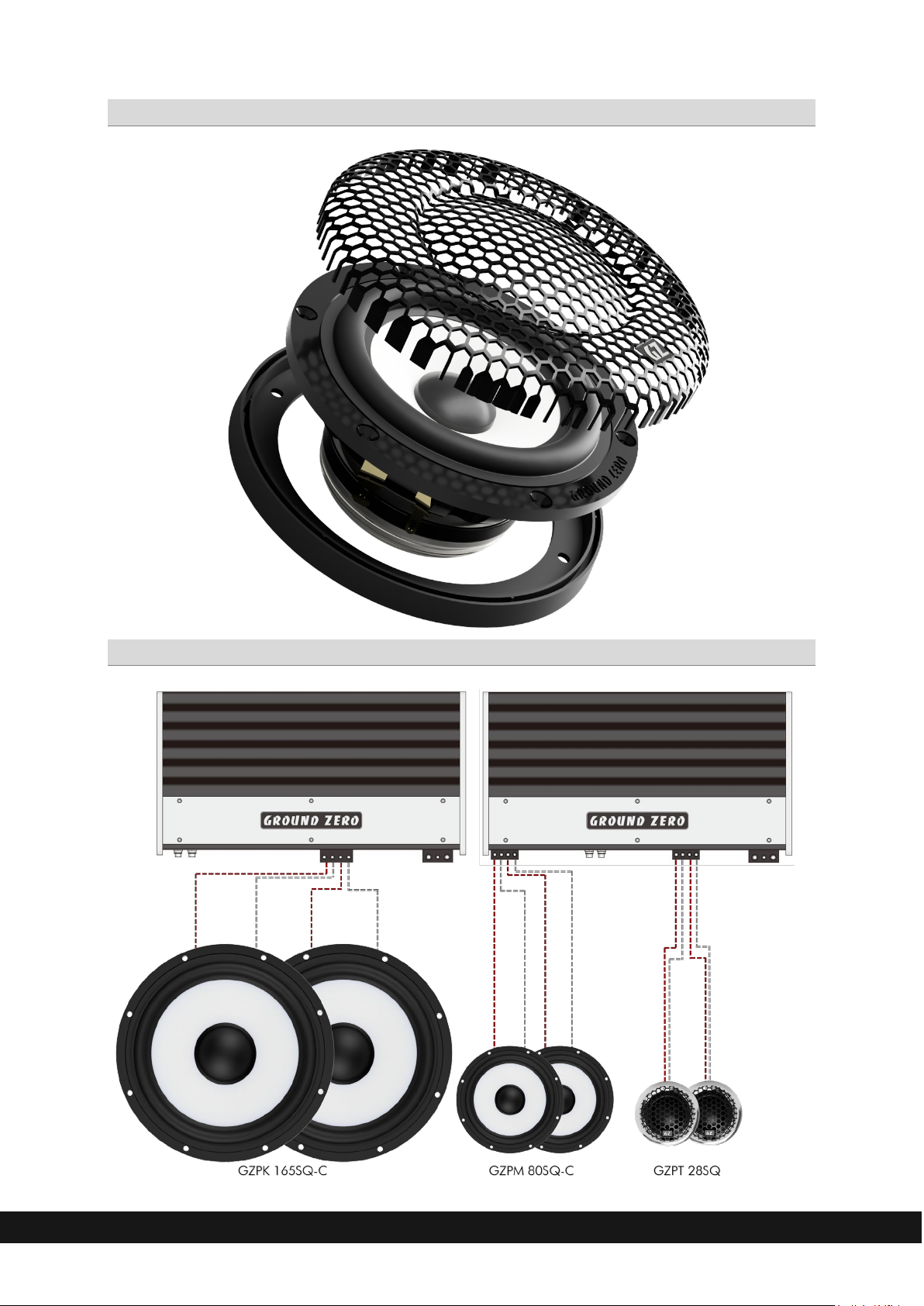

Grill Assembly

3-Way Setup Wiring

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIES

Safety Instructions

Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid
accidents and the risk of suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage
to the hearing. Music systems with high amplifier output power can reach levels of 130 dB or more. Extreme
levels can also hinder the perception of important traffic noises and distract from what is happening on the
road. Ground Zero GmbH and its sales partners expressly assume no responsibility for hearing damage,
physical damage or any damage to property or consequential damage resulting from improper or careless use
or improper installation of its products. In particular, any claims are forfeited through the use under competitive
conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of

the following EU directives (including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC
directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers
contain magnetized metals and some valuable raw materials and must not be disposed of with normal
household waste. Please leave defective or no longer required components to a local recycling facility at the
end of their practical use.

Verified with KLIPPEL®

GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement
system for speaker development during the German in-house development as well as for QC
reporting for most production lines at the factory. The results of LPM and LSI measurements
are the basis for evaluating and verifying further development enabling to offer perfectly
working products in any practical application. Continuous and advanced trainings for
development employees ensure the highest possible qualification.

KLIPPEL® is a registered trademark of KLIPPEL GmbH

GROUND ZERO GZPM 80SQ-C

PLUTONIUM SERIES

Listening to music can be emotional, impressive, relaxing or enjoyable. At
that, it doesn´t really matter what kind of music is the personal favourite,
whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or any other
music direction. However, audio reproduction quality at each desired
volume is elementary. Some music styles require higher levels while others
prefer the soft tones. GROUND ZERO considers all the different wishes of
customers during the development of new products. Along with this, the
target is to create the most realistic sound, to transfer the soul of the music
and the intention of the performer. Summarized to one phrase:

RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt

GROUND ZERO products are engineered in Germany

GROUND ZERO - international sponsor of

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com
