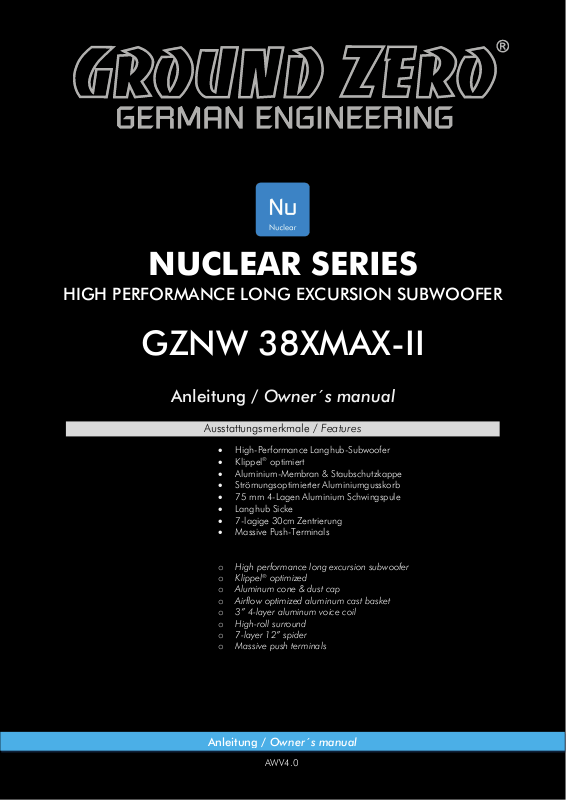

Page 1
Anleitung / Owner´s manual
AWV4.0
NUCLEAR SERIES
HIGH PERFORMANCE LONG EXCURSION SUBWOOFER
GZNW 38XMAX-II
Anleitung / Owner´s manual
Ausstattungsmerkmale / Features
• High-Performance Langhub-Subwoofer
• Klippel
• Aluminium-Membran & Staubschutzkappe
• Strömungsoptimierter Aluminiumgusskorb
• 75 mm 4-Lagen Aluminium Schwingspule
• Langhub Sicke
• 7-lagige 30cm Zentrierung
• Massive Push-Terminals
o High performance long excursion subwoofer
o Klippel
o Aluminum cone & dust cap
o Airflow optimized aluminum cast basket
o 3” 4-layer aluminum voice coil
o High-roll surround
o 7-layer 12” spider
o Massive push terminals
®
optimiert
®
optimized
1
Page 2
GROUND ZERO GZNW 38XMAX-II
NUCLEAR SERIES
Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der NUCLEAR Serie.
Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das
bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support. Subwoofer sind ein wichtiger Bestandteile Ihres
Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems
sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine
spezialisierte Fachwerkstatt aufzusuchen.
Thank you for cho osing a great GROUND ZERO product! We hope you w ill enjoy this product from the NUCLEAR series.
This owner´s manual cont ains information you need to use this product. Ple ase read it carefully in order to achieve the best possible result. Your car audio specialis t or
our cus tomer support will answer further questions about the product and its use.
Subwoofers are an important part of your car audio system. P lease keep in mind, however, that they can only achieve their full performance if all other components of
the entire system are carefully coordinated with one another. It is therefore recommended consulting a car audio specialist dealer or workshop for the assembly of the
system and its installation and sound adjus tments.
Einleitung / Introduction
NUCLEAR Series – Ultimative Performance
Alle Produkte aus der NUCLEAR Serie von GROUND ZERO bieten eine außergewöhnliche und beeindruckende Performance und überzeugen durch ihre erstklassige
Verarbeitungsqualität. Neben vielen einzigartigen Merkmalen finden sich auch einige besondere Features der High-End PLUTONIUM Serie in dieser Serie wieder. SQ
Lautsprecher der NUCLEAR Serie eignen sich besonders für den Aktivbetrieb und können auf vielfältige Weise kombiniert und genutzt werden. Dabei glänzen sie stets
mit einer ausgesprochen natürlichen und detailreichen Audio-Wiedergabe.
Each product from the NUCLEAR s eries by GROUND ZERO offe rs an exceptional and impressive performance standing out w ith first-class processing qualit y. In addition
to many unique features, some special ones ado pted from the high-end PLUTONIUM series can also be found in this series. SQ loudspeakers from the NUCLEAR series
are particularly suitable for active drive n loudspeaker sy stems and can be co mbined and used in a variet y of setups offering a remarka bly natural and detailed au dio
reproduction.
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other
important vehicle parts!
• Never pas s wire s over sharp edges or v ehicle parts to av oid any kind of damage
• Keep the wiring away from t he antenna and electronic devices contribut ing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensio ned power and speaker wires to connect the component
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden .
Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130
dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen
ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche
Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte
entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren
Änderungen) konform ist: 2011/65/EU RoHS2 und 2023/988/EU Richtlinie über die allgemeine Produktsicherheit.
Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle
Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer
zu einer lokalen Recyclingeinrichtung gebracht werden.
Safety instructions
levels of over 85 dB can lead to irreparable damage to the hearing. Music sys tems wit h high amplifier output power can reach levels of 130 dB or more. Extreme levels
can also hinder the perception of important t raffic noises and dis tract from what is happening on the road. Ground Zero GmbH and its sales partners expressly as sume
no responsibility for hearing damage, phys ical damage or any damage to property or consequential damage result ing from improper or careless use or improper
installation of its products. In particular, any claims are forfeited through the use under competitive conditions.
Manufacturer's declaration
changes): 2011/65 / EU RoHS2 and 2023/988 / EU directive on general product s afety.
The full text of the EU declarat ion of conformity is available at w ww.ground-zero-audio.com. Loudspeakers contain magnetized metals and some valuable raw materials
and must not be disposed of with normal household waste. Please leave defective or no longer required
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung
: Keep all parts of the content and the packaging aw ay from children and pets to avoid accident s and the risk of suffocation. Permanently extreme
Garantie und Gewährleistungsbestimmungen / Terms of Warranty
erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen
sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das
Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and conditions. For further
information contact your local retailer or distributor.
Allgemeine Einbauhinweise / General installation note
Sicherheitshinweise / Safety instructions
: Hereby, Ground Zero GmbH declares that t his product conforms to the rules of the following EU directives (including all applicable
Page 3
GROUND ZERO GZNW 38XMAX-II
NUCLEAR SERIES
GZNW 38XMAX-II
Voice coil diameter (mm / inch)
75 / 3”
Impedance (Ohm)
2 x 1
Re (Ohm)
2.4 (serial)
FS (Hz)
31
Qms
8.43
Qes
0.54
Qts
0.50
Le (mH)
1.869
Vas (Liter / cu.ft.)
26.2 / 0.925
MMS gr
695.9
X
max
(mm / inch)
60 / 2.36
SPL (1w/1m)
84
BL (Tesla – m)
24.6
Sd (cm²)
697.46
Power handling (Watts RMS)
4000
Empfohlene Verstärkerleistung /
Recommended
amplifier power
A
390 mm / 15.35“
B
360 mm / 14.1“
C
300 mm / 11.8“ *)
D
260 mm / 10.24“
10 mm / 0.39“
+ 7mm / 0.28“ (Ring)
Bassreflex / vented
116 Liter netto / 4.09 cu.ft. net
Recommended enclosure
Port (dimensions)
242 x 130 mm / 9.52 x 5.12”
Portlänge / port length
400 mm / 15.7”
F3 (-3 dB)
31 Hz
Lochkreisdurchmesser / pitch circle diameter: 375 mm /14.76“

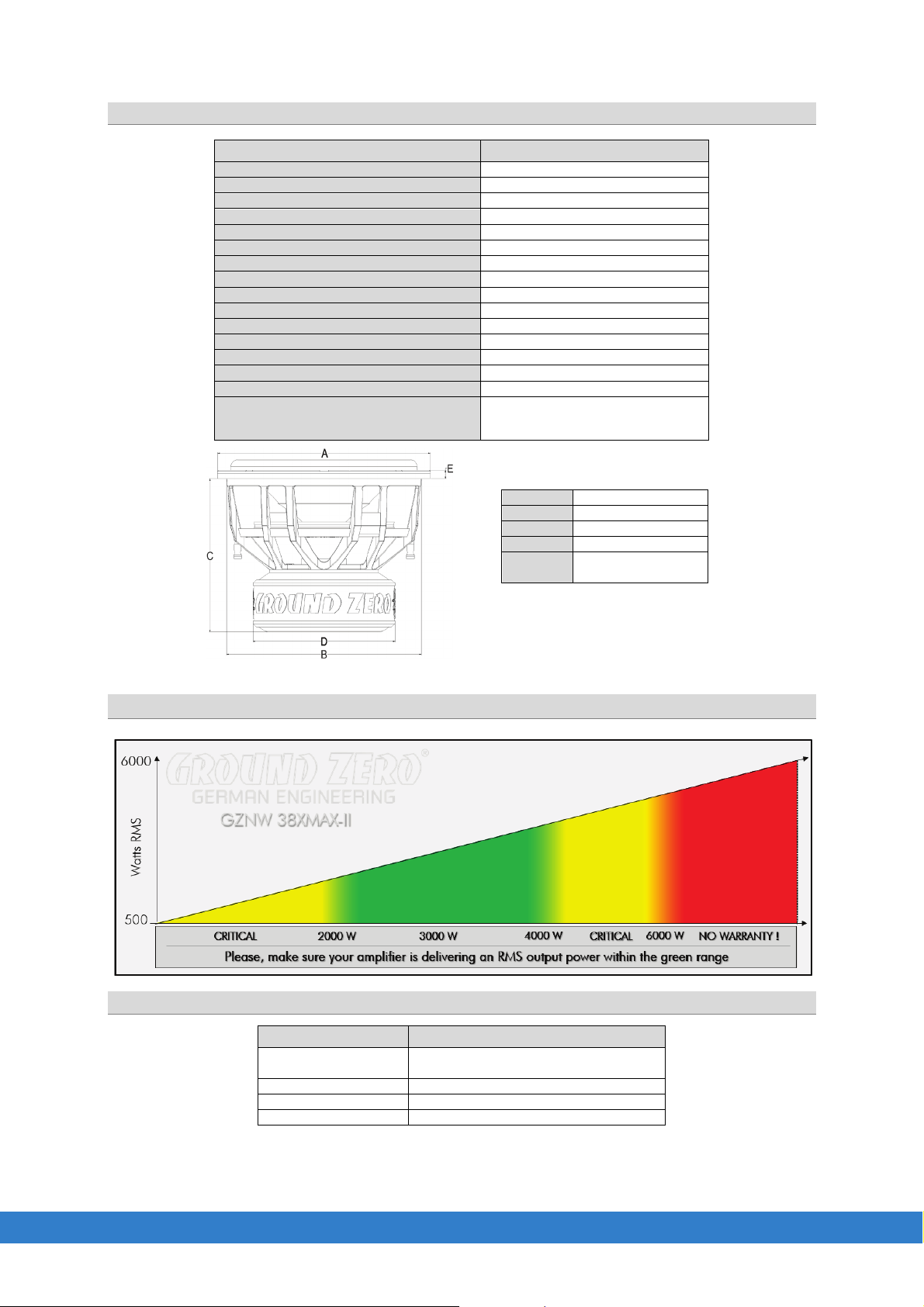

Technische Daten / Specifications and dimensions
2000-4000 WRMS
E
Leistungsempfehlung / Recommended power handling
Gehäuseempfehlung* / Enclosure recommendation*
* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung,
speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden sollten.
* Above-mentioned enclosure recommendations are just a few possible variations. Please note that you should find the perfect tuning, especially
port length, based on your car and own taste.
GZNW 38XMAX-II
Page 4
GROUND ZERO GZNW 38XMAX-II
NUCLEAR SERIES
Verified with KLIPPEL®
GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D Analyzer KA3 System für die
Lautsprecher- und Subwooferentwicklung in Deutschland sowie für das QC-Reporting der meisten
Produktionslinien während der Fertigung. Die Ergebnisse der LPM- und LSI-Messungen sind die
Grundlage für die Bewertung und Überprüfung der Weiterentwicklung, für alle praktischen
Anwendungen perfekt funktionierende Produkte anbieten zu können. Kontinuierliche Aus- und
Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche Qualifikation.
KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH
GROUND ZERO is using the worldwide accepted
KLIPPEL® R&D Analyzer KA3
measurement system for
speaker development during the German in-house development as well as for QC reporting for most
production lines at the factory. The results of LPM and LSI measurements are the basis for evaluating and
verifying further development enabling to offer perfectly working products in any practical application.
Continuous and advanced trainings for development employees ensure the highest possible
qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Developed with LOUDSOFT
Ground Zero verwendet zur Entwicklung die Simulationssoftware FINECone
FINEMotor und
FINESuspension. Diese Tools ermöglichen durch FEM-Berechnungen eine optimale Auslegung von
Membranformen, Membranmaterialien, Magnetantrieben, Sicken- und Zentrierspinnen. Sie sind Teil
einer modernen Lautsprecherentwicklung.
LOUDSOFT ist ein Produkt der Loudsoft Ltd. ApS Dänemark
Ground Zero uses simulation software FINECone, FINEMotor and FINESuspension for development.
These tools allow for optimal design of cone shapes, cone materials, magnet drives, surrounds and
spiders through FEM calculations. They are part of a modern loudspeaker development.
LOUDSOFT is a product of Loudsoft Ltd. ApS Denmark
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle,
welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder
eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige
Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt
all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst
realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz
zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter what kind of music is the personal
favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction. However, audio reproduction quality at
each desired volume is elementary. Some music styles require higher levels while others prefer the soft tones. GROUND ZERO considers
all the different wishes of customers during the development of new products. Along with this, the target is to create the most realistic
sound, to transfer the soul of the music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO – Internationaler Sponsor der
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25 - 85658 Egmating - Germany
Tel. +49 (0)8095 / 873 83 -0
www.ground-zero-audio.com
