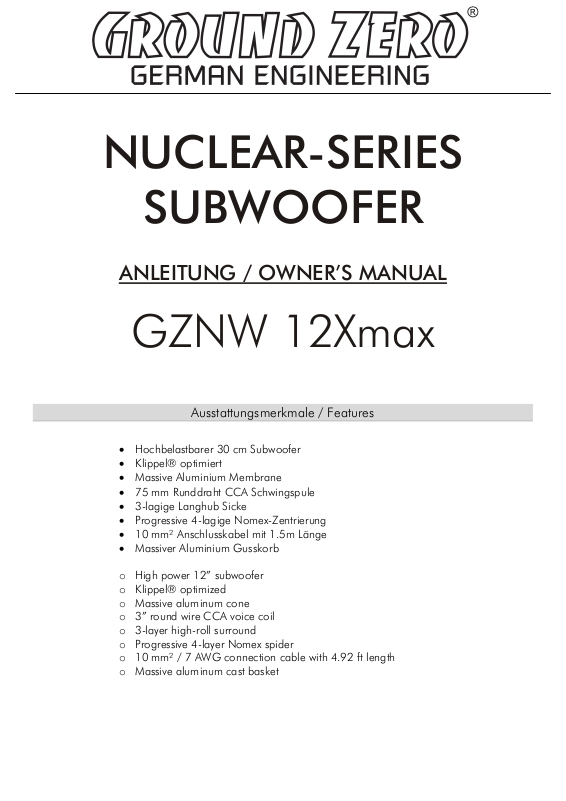

Page 1
NUCLEAR-SERIES
SUBWOOFER
ANLEITUNG / OWNER’S MANUAL
GZNW 12Xmax
Ausstattungsmerkmale / Features
• Hochbelastbarer 30 cm Subwoofer
• Klippel® optimiert
• Massive Aluminium Membrane
• 75 mm Runddraht CCA Schwingspule
• 3-lagige Langhub Sicke
• Progressive 4-lagige Nomex-Zentrierung
• 10 mm² Anschlusskabel mit 1.5m Länge
• Massiver Aluminium Gusskorb
o High power 12” subwoofer
o Klippel® optimized
o Massive aluminum cone
o 3” round wire CCA voice coil
o 3-layer high-roll surround
o Progressive 4-layer Nomex spider
o 10 mm² / 7 AWG connection cable with 4.92 ft length
o Massive aluminum cast basket
Page 2
- 2 -

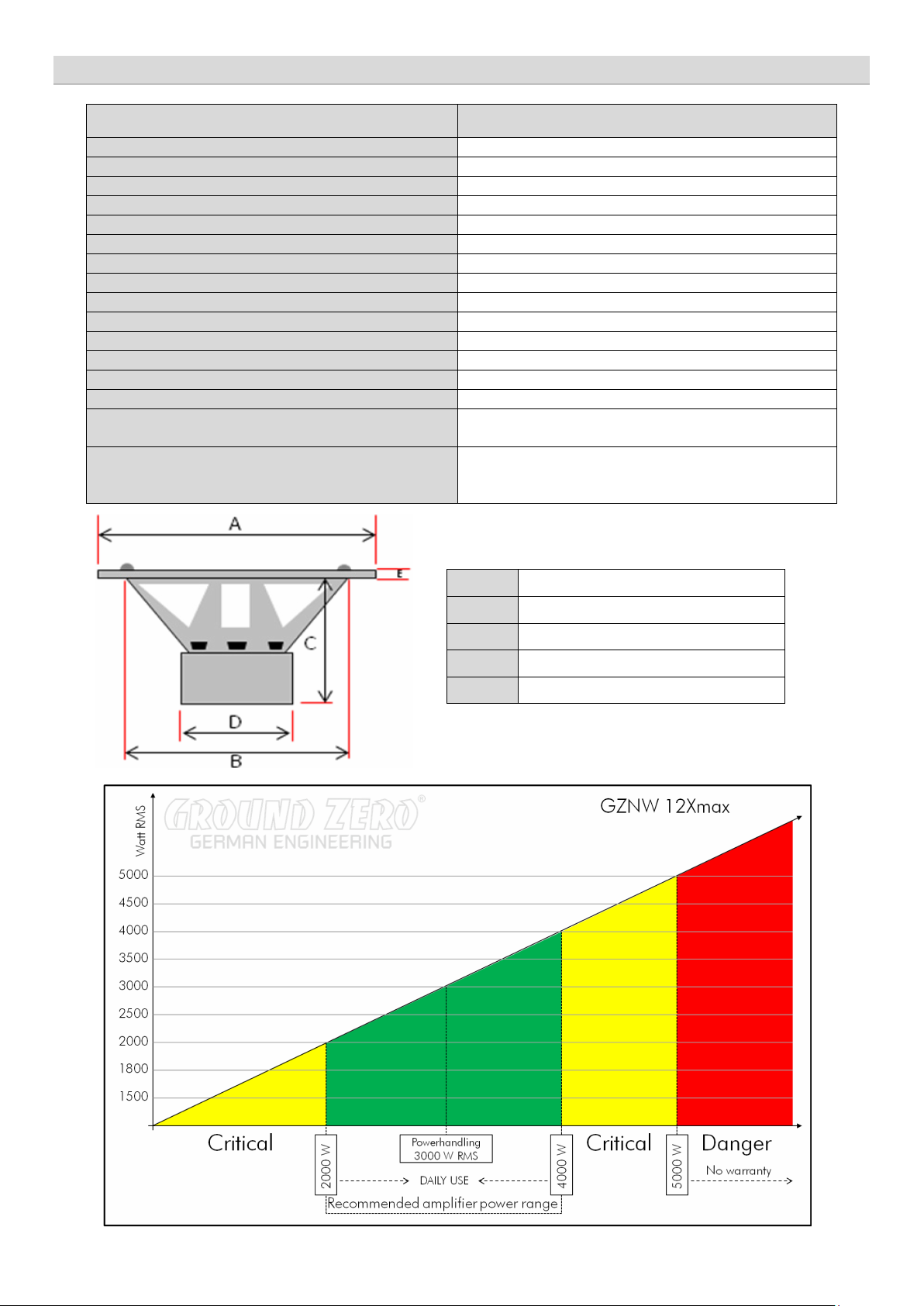

Technische Daten / Specifications
GZNW 12Xmax
Voice Coil Diameter mm / inch
75 / 3"
Impedance Ohm
2 x 1
Re Ohm
1.8
FS Hz
35.6
Qms
6.815
Qes
0.67
Qts
0.61
Vas Liter / cu.ft.
13.59 / 0.48
Le mH
1.28
MMS gr
427
Xmax mm / inch
60 / 2.36"
SPL dB/m
83
BL TESLA – M
16
Power WRMS
3000
Empfohlene Verstärkerleistung /
2000 – 4000 WRMS
LPF 60 Hz / min 12 dB Flankensteilheit / Slope
LPF 70 Hz / min 24 dB Flankensteilheit / Slope
A
314 mm / 12.36“
B
282 mm / 11.1“
C
250 mm / 9.84“
D
200 mm / 7.9“
E
9 mm / 0.35“
Recommended amplifier power
Empfohlener Tiefpassfilter /
Recommended low pass filter
@2 Ohm / 0.5 Ohm
Oder / Or
Page 3
- 3 -
* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten.

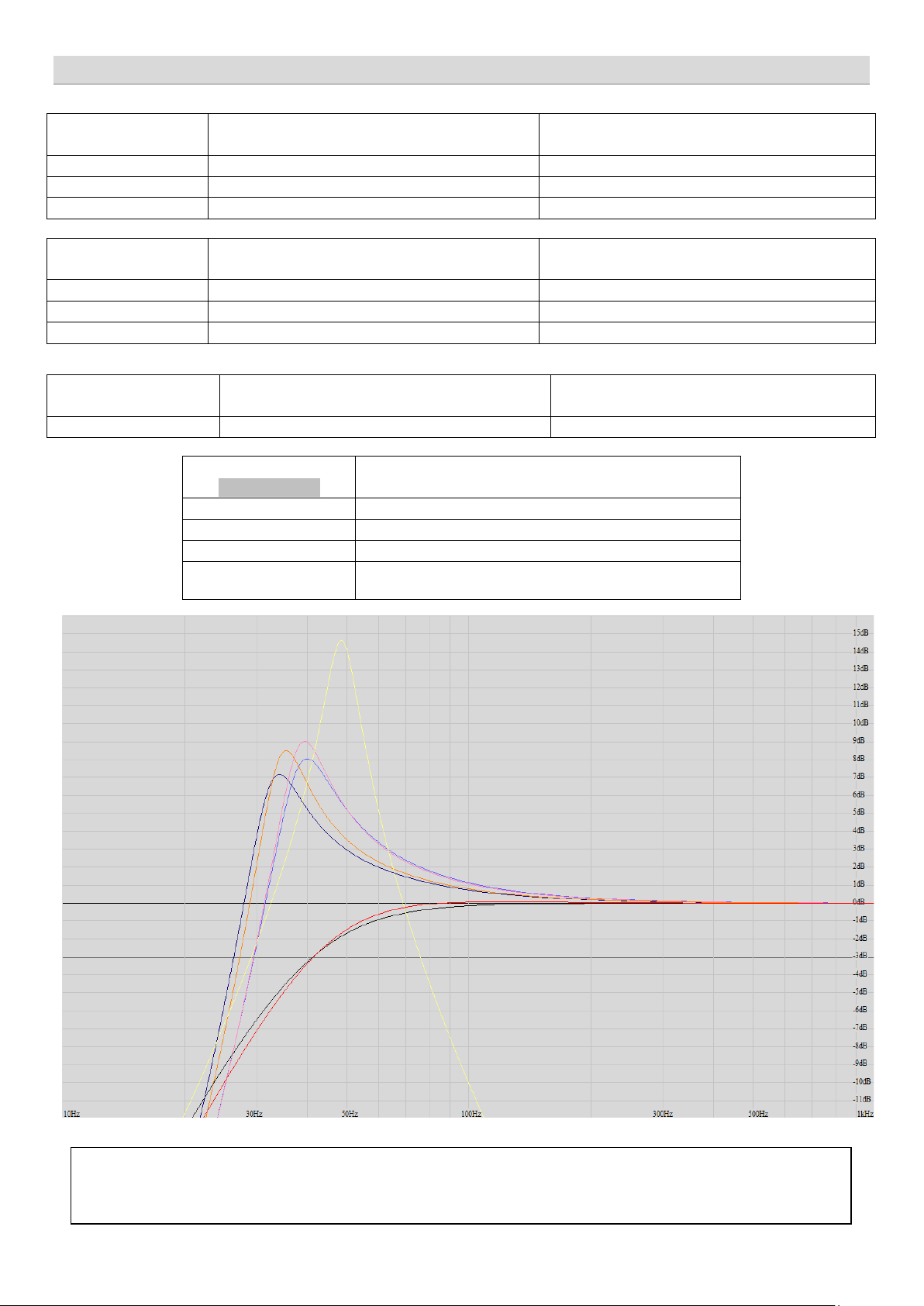

Gehäuseempfehlung / Enclosure recommendation
Bassreflex / Vented
Slotport
60 Liter netto / 2.12 cu.ft. net
80 Liter netto / 2.82 cu.ft. net
(Dunkel-Blau / Dark-Blue)
Port
240 cm² / 37.2 inch²
240 cm² / 37.2 inch²
Portlänge / Length*
L-Port 67 cm / 26.4”
L-Port 67 cm / 26.4”
F3
31.6 Hz
26 Hz
Bassreflex / Vented
Aeroport
100 Liter netto / 3.53 cu.ft. net
Port
Ø 16 cm / 6”
Ø 16 cm / 6”
Portlänge / Length*
Gesamt 38 cm / Total 15”
Gesamt 38 cm / Total 15”
F3
29 Hz
27 Hz
Geschlossen/Sealed
25 Liter netto / 0.88 cu.ft. net
(Rot / Red)
45 Liter netto / 1.59 cu.ft. net
(Schwarz / Black)
0.76 / 41 Hz
0.70 / 41 Hz
Bandpass 4 th order
25 Liter netto geschlossen / 0.88 cu.ft. net sealed
Port
270 cm² / 41.85 inch²
Portlänge / Length*
L-Port 70 cm / 27.6”
Fb
48 Hz
Bandbreite /
Bandwidth (-3dB)
(Hell-Blau / Light-Blue)
80 Liter netto / 2.82 cu.ft. net
(Pink / Pink)
Qtc / F3
Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden sollten.
Above-mentioned enclosure recommendations are just a few possible variations.
Please note that you should find the perfect tuning, especially port length, based on your car and own taste.
(Gelb / Yellow)
40 Liter netto ventiliert / 1.41 cu.ft. net vented
(Orange / Orange)
29 – 75 Hz
Page 4
- 4 -

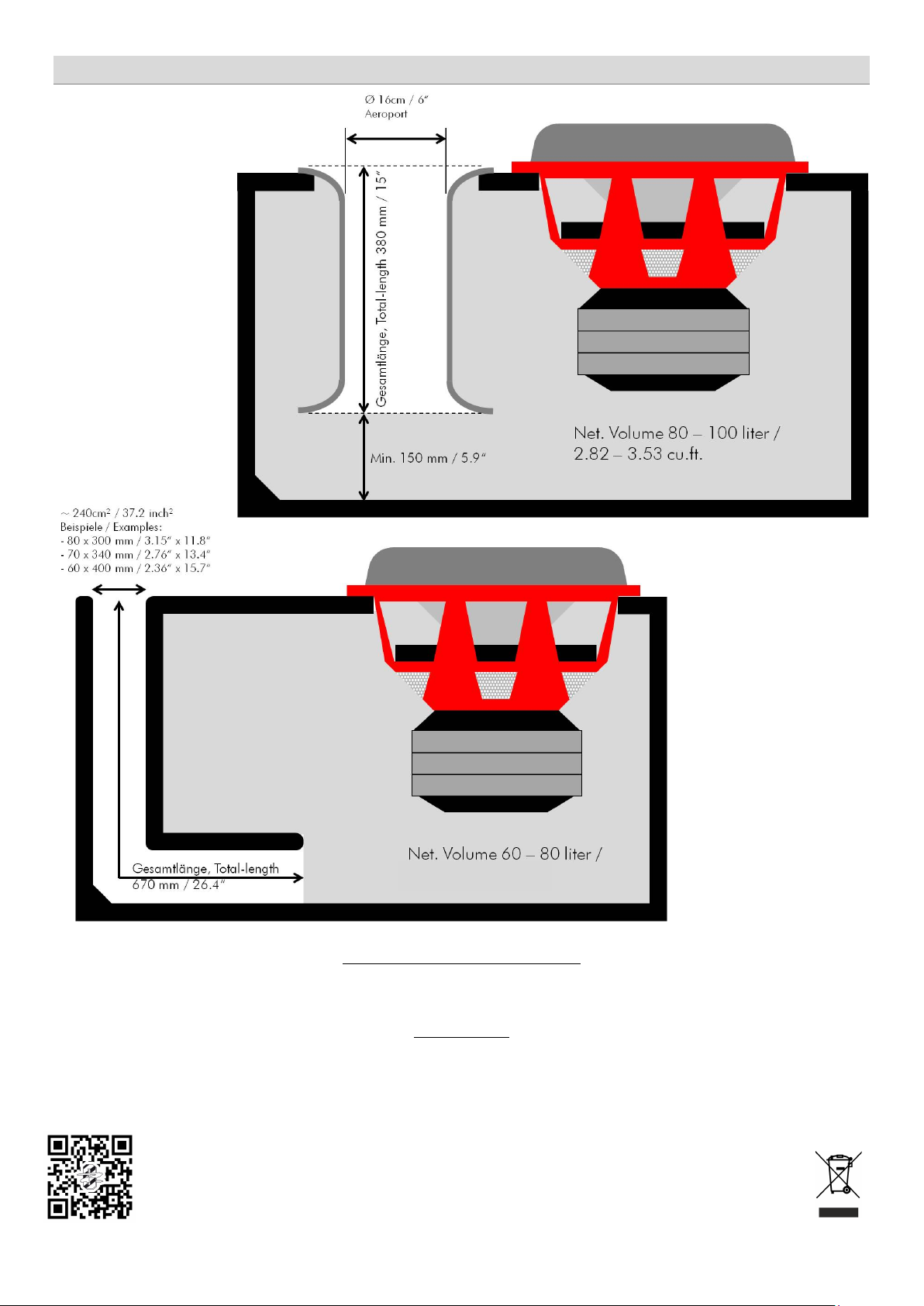

Gehäuseempfehlung / Enclosure recommendation
2.12 – 2.82 cu.ft.
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.
Garantie- und Gewährleistungsbestimmungen
Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch
Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige
Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
