Page 1
Deutsch

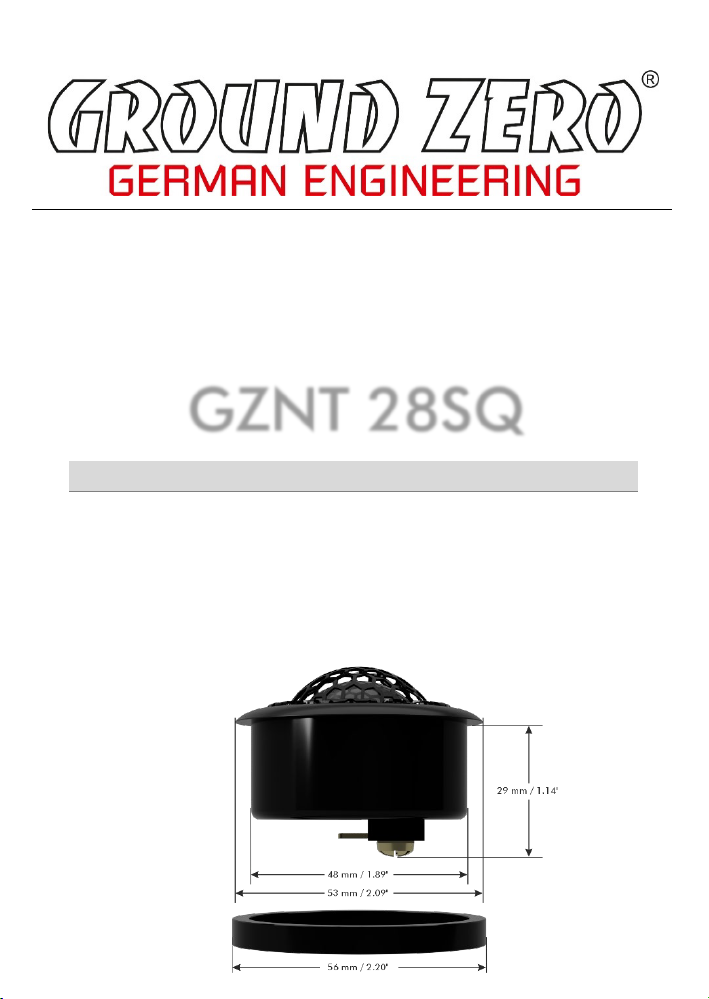

NUCLEAR SERIE
SQ Hochtöner
GZNT 28SQ
Bedienungsanleitung
(AWV2.1)
Page 2
GROUND ZERO GZNT 28SQ
Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen
Einleitung
Ihnen viel Freude mit ihren neuen Lautsprechern aus der NUCLEAR Serie. Die
Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieser
klangstarken Hochtöner für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Fragen zum Produkt
beantwortet der Fachhandel oder unser Customer Support. Hochtöner sind ein wichtiger
Bestandteil des Car-Audio-Systems. Bitte bedenken Sie, dass diese die volle Leistungsfähigkeit nur
erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander
abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren
Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt zu konsultieren.
Wir wünschen Ihnen viel Freude mit der ultimativen Performance dieser, von begeisterten
Entwicklern erschaffenen Lautsprecher.
Alle Produkte aus der NUCLEAR Serie von GROUND ZERO bieten eine außergewöhnlich gute
Die NUCLEAR Serie – Ultimative Performance
Performance und beeindrucken durch hohe Verarbeitungsqualität. Hierbei finden sich auch einige
besondere Merkmale der High-End PLUTONIUM Serie in der NUCLEAR Serie wieder. Die GZNT
28SQ Hochtöner der neuesten NUCLEAR Generation sind für den Aktivbetrieb konzipiert und
liefern eine ausgesprochen natürliche und detailreiche Wiedergabe.
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach
Gewährleistung
vorheriger Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des
originalen Kaufbeleges und einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung
ausgeschlossen sind jedoch Defekte, die nachweislich durch Überlastung, unsachgemäßen Betrieb
oder Installation oder durch die Teilnahme an Wettbewerben entstanden sind. GROUND ZERO
behält sich das Recht vor, Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne
Kunden darüber zu informieren.
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein.
Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob
es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung
handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine
wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne
bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der
Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound
zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem
einzigen Satz zusammengefasst: RESPECT THE MUSIC!
• Keine Löcher in den Tank, Bremsleitungen, Kabel oder andere wichtige Fahrzeugteile bohren
General installation note
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
Page 3
GROUND ZERO GZNT 28SQ
NUCLEAR SERIE
SQ Hochtöner
GZNT 28SQ
Features
• 28 mm Hochtöner mit hoher Klangqualität
• Feinbeschichtete Seidenkalotte
• Eloxiertes Aluminum-Koppelvolumen
• Ventilierter Neodym-Antrieb
• Vergoldete Schraubanschlüsse
• GZ-Design Befestigungs-Ring
• Zur Verwendung im Aktivbetrieb
und Hexagon-Schutzgitter
Page 4
GROUND ZERO GZNT 28SQ
Modell GZNT 28SQ
Gehäuse
Aluminum
Durchmesser
28 mm
Impedanz
4 Ohm
Resonanzfrequenz
1350 Hz
Frequenzgang
2000 Hz – 25 kHz
Belastbarkeit
Wirkungsgrad
91 dB
Technische Daten
90 Watt RMS / 140 Watt max.
(3000 Hz HPF @ 12dB/Okt.)
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und
Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von
über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher
Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können
außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen
ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine
Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus
dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der
Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung
unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender
EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und
2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EUKonformitätserklärung ist auf
magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll
entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer
zu einer lokalen Recyclingeinrichtung gebracht werden.
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3
measurement system for speaker development during the German in-house development
as well as for QC reporting for most production lines at the factory. The results of LPM
and LSI measurements are the basis for evaluating and verifying further development
enabling to offer perfectly working products in any practical application. Continuous and
advanced trainings for development employees ensure the highest possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Verified with KLIPPEL®
Sicherheitshinweise
www.ground-zero-audio.com verfügbar. Lautsprecher enthalten
GROUND ZERO werden in Deutschland entwickelt
GROUND ZERO – Internationaler Sponsor
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873-830
www.ground-zero-audio.com
Page 5
English

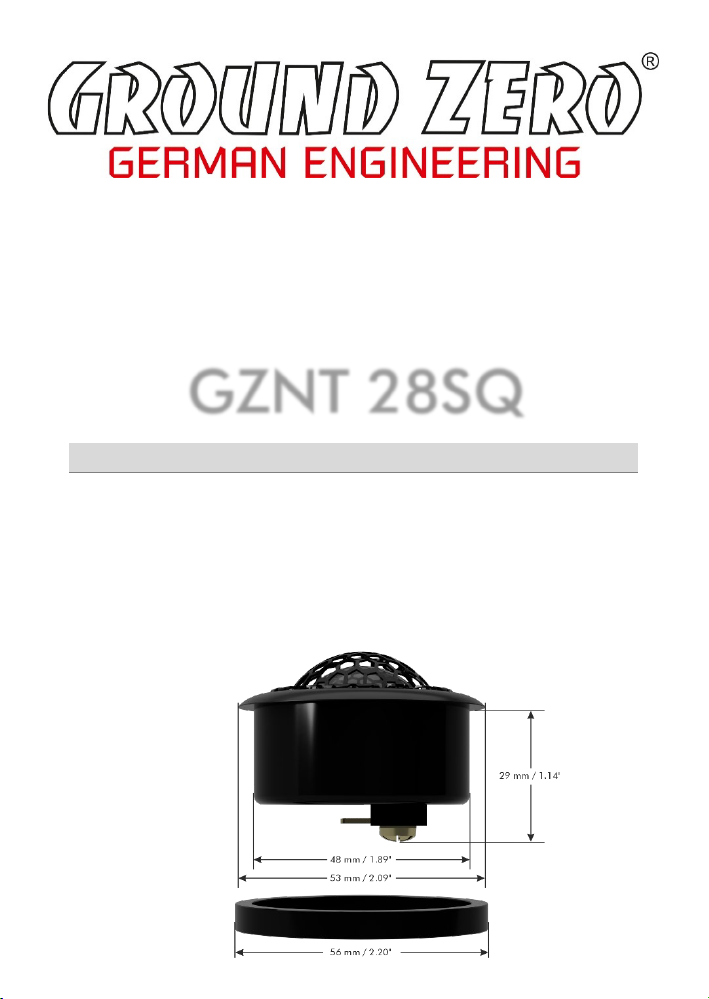

NUCLEAR SERIES
SQ Tweeter
GZNT 28SQ
Owner’s Manual
(AWV2.1)
Page 6
GROUND ZERO GZNT 28SQ
Thank you for choosing a GROUND ZERO product and welcome to your new NUCLEAR series
Introduction
loudspeaker! This is the owner´s manual providing instructions on the operation and installation
of these SQ tweeters. Please, read it carefully. If you have any further questions, please contact
your local GROUND ZERO dealer or our regional distribution partner. Tweeters are an essential
part of your car audio system. However, the full performance is given only when each part of the
whole system is tuned carefully matching to each other. Therefore, we recommend consulting a
car audio specialist to compile the desired sound system, as well as for installation and tuning.
We hope you will enjoy the sound quality of an enthusiastic development by the GROUND ZERO
engineering team!
Products belonging to the NUCLEAR series deliver an outstanding performance and impressive
The NUCLEAR Series – Ultimate Performance
build quality. Some special features of the High-End PLUTONIUM series are adopted to the
NUCLEAR series. The GZNT 28SQ tweeters of the latest NUCLEAR generation are designed for
active crossover use and deliver a very natural and highly detailed audio reproduction
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners
Terms of Warranty
and their terms and conditions. For further information contact your local retailer or regional
distributor.
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really
Respect the Music
matter what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin,
Classic, Rock or any other music direction. However, audio reproduction quality at each desired
volume is elementary. Some music styles require higher levels while others prefer the soft tones.
GROUND ZERO considers all the different wishes of customers during the development of new
products. Along with this, the target is to create the most realistic sound, to transfer the soul of the
music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
• Never drill holes to the vehicle´s gas tank, brake lines, wiring or other important vehicle parts
General installation note
• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
Page 7
GROUND ZERO GZNT 28SQ
NUCLEAR SERIES
SQ Tweeter
GZNT 28SQ
Features
• 28 mm / 1.1” SQ tweeter
• Precision-coated silk dome
• Anodized aluminum housing
• Gold-plated terminals
• Vented neodymium motor
• GZ design fastening rim and
• For active crossover use
hexagon-style protection grill
Page 8
GROUND ZERO GZNT 28SQ
Model
GZNT 28SQ
Housing
Diameter
28 mm / 1.1”
Impedance
Resonance frequency
Frequency response
Power handling
90 Watts RMS / 140 Watts max
(3000 Hz HPF @ 12dB/oct)
Efficiency
Specifications
Aluminum
4 ohms
1350 Hz
2000 Hz – 25 kHz
Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid
accidents and the risk of suffocation. Permanently extreme levels of over 85 dB can lead to irreparable
damage to the hearing. Music systems with high amplifier output power can reach levels of 130 dB or
more. Extreme levels can also hinder the perception of important traffic noises and distract from what is
happening on the road. Ground Zero GmbH and its sales partners expressly assume no responsibility for
hearing damage, physical damage or any damage to property or consequential damage resulting from
improper or careless use or improper installation of its products. In particular, any claims are forfeited
through the use under competitive conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules
of the following EU directives (including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 /
EC directive on general product safety. The full text of the EU declaration of conformity is available at
www.ground-zero-audio.com. Loudspeakers contain magnetized metals and some valuable raw materials
and must not be disposed of with normal household waste. Please leave defective or no longer required
components to a local recycling facility at the end of their practical use.
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3
measurement system for speaker development during the German in-house
development as well as for QC reporting for most production lines at the factory. The
results of LPM and LSI measurements are the basis for evaluating and verifying further
development enabling to offer perfectly working products in any practical application.
Continuous and advanced trainings for development employees ensure the highest
possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Verified with KLIPPEL®
Specifications
GROUND ZERO are engineered in Germany
GROUND ZERO – International Sponsor
91 dB
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873-830
www.ground-zero-audio.com
