Ground Zero GZNK 165SQ-K User guide [de, en]

NUCLEAR SERIE

SQ Tief-/Mittelton-Lautsprecher

GZNK 165SQ-K

#

Bedienungsanleitung

(AWV2.2)

Deutsche Version

1

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIE

Einleitung

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen
viel Freude mit ihren neuen SQ Lautsprechern der NUCLEAR Serie. Die Bedienungsanleitung
beinhaltet alle notwendigen Informationen zum Anschluss dieser klangstarken Lautsprecher für Ihr
Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere Fragen zum Produkt haben,
wenden Sie sich bitte an den Fachhandel oder an unseren Customer Support. Lautsprecher sind ein
wichtiger Bestandteil Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle
Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems
sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der
Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt
zu konsultieren. Wir wünschen Ihnen viel Freude mit der herausragenden Klangqualität dieses, von
begeisterten Entwicklern erschaffenen Produktes.

NUCLEAR Serie – Ultimative Performance

Alle Produkte aus der NUCLEAR Serie von GROUND ZERO bieten eine außergewöhnliche und
beeindruckende Performance und überzeugen durch ihre erstklassige Verarbeitungsqualität. Neben
vielen einzigartigen Merkmalen finden sich auch einige besondere Features der High-End
PLUTONIUM Serie in dieser Serie wieder. SQ Lautsprecher der NUCLEAR Serie eignen sich
besonders für den Aktivbetrieb und können auf vielfältige Weise kombiniert und genutzt werden.
Dabei glänzen sie stets mit einer ausgesprochen natürlichen und detailreichen Audio-Wiedergabe.

Gewährleistung

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger
Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und
einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die
nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an
Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen
an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.

Allgemeine Einbauhinweise

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten

• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel

verlegen, die für den Radioempfang wichtig sind

• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIE

NUCLEAR SERIE

SQ Tief-/Mittelton-Lautsprecher

GZNK 165SQ-K

Ausstattungsmerkmale

• Tief-/Mittelton-Lautsprecher mit hoher Klangqualität

®

• Optimiert mittels renommiertem Klippel

Mess-System

• High-Tech Kevlar®-Membran

• GZ-Design Aluminium-Druckguss-Korb mit einzigartiger Belüftung

• Hocheffizienter Hybrid-Antrieb aus Neodym und Ferrit

• Leichte, 2-lagige kupferbeschichtete Aluminium-Schwingspule

• Kupferkappe zur Impedanz-Linearisierung

• Langlebige NBR Gummisicke

• Vergoldetes GZ-Design Schraub-Terminal

• GZ-Design Hexagon-NRG* Schutzgitter mit Logo-Option

* NRG: non-resonant grill

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIE

Modell

GZNK 165SQ-K

Kategorie

Impedanz (nominal)

Frequenzgang

Korbmaterial

Membran

Antrieb

Schwingspule

Belastbarkeit (RMS)

Belastbarkeit (max.)

Resonanzfrequenz

Wirkungsgrad (SPL)

Re

Q

ms

Q

es

Q

ts

V

as

M

ms

B

L

R

ms

C

ms

L

E

Xmax (Auslenkung)

Technische Daten

165 mm SQ Tief-/Mittelton-Lautsprecher

4 Ohm

40 Hz – 5 kHz

Aluminium-Druckguss

Kevlar

Neodym-Ferrit Hybridsystem

38 mm CCA
130 Watt (12dB/Okt HPF@ 60 Hz)
190 Watt (12dB/Okt HPF@ 60 Hz)

Technische Parameter (TSP)

43 Hz
88 dB

3.3 Ohm

4.57

0.53

0.48

24.13 L

14.3 g

4.85 N/A

0.84 kg/s

0.98 mm/N

0.18 mH

12 mm gesamt

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIE

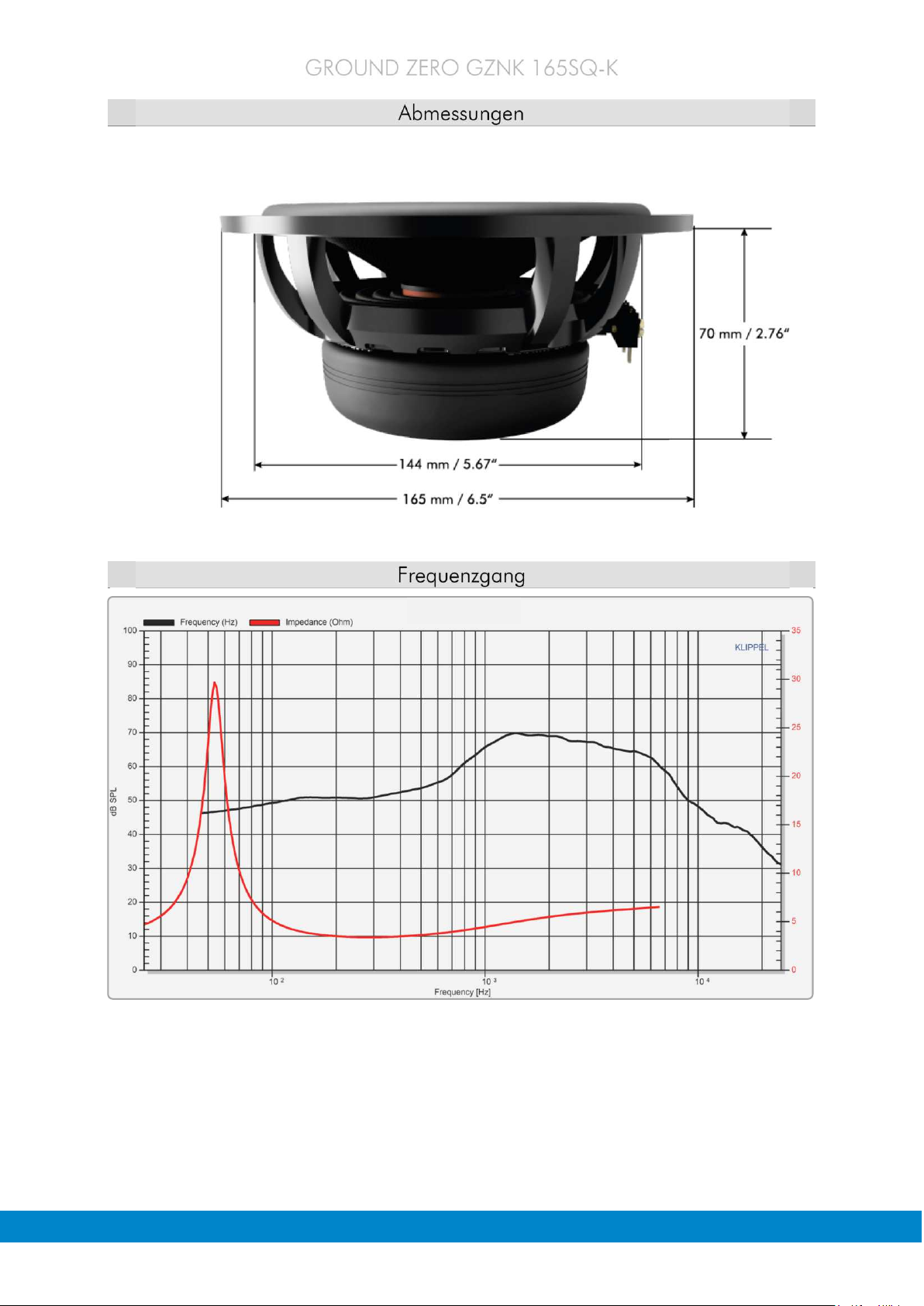

Abmessungen

Frequenzgang

GZNK 165SQ-K

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIE

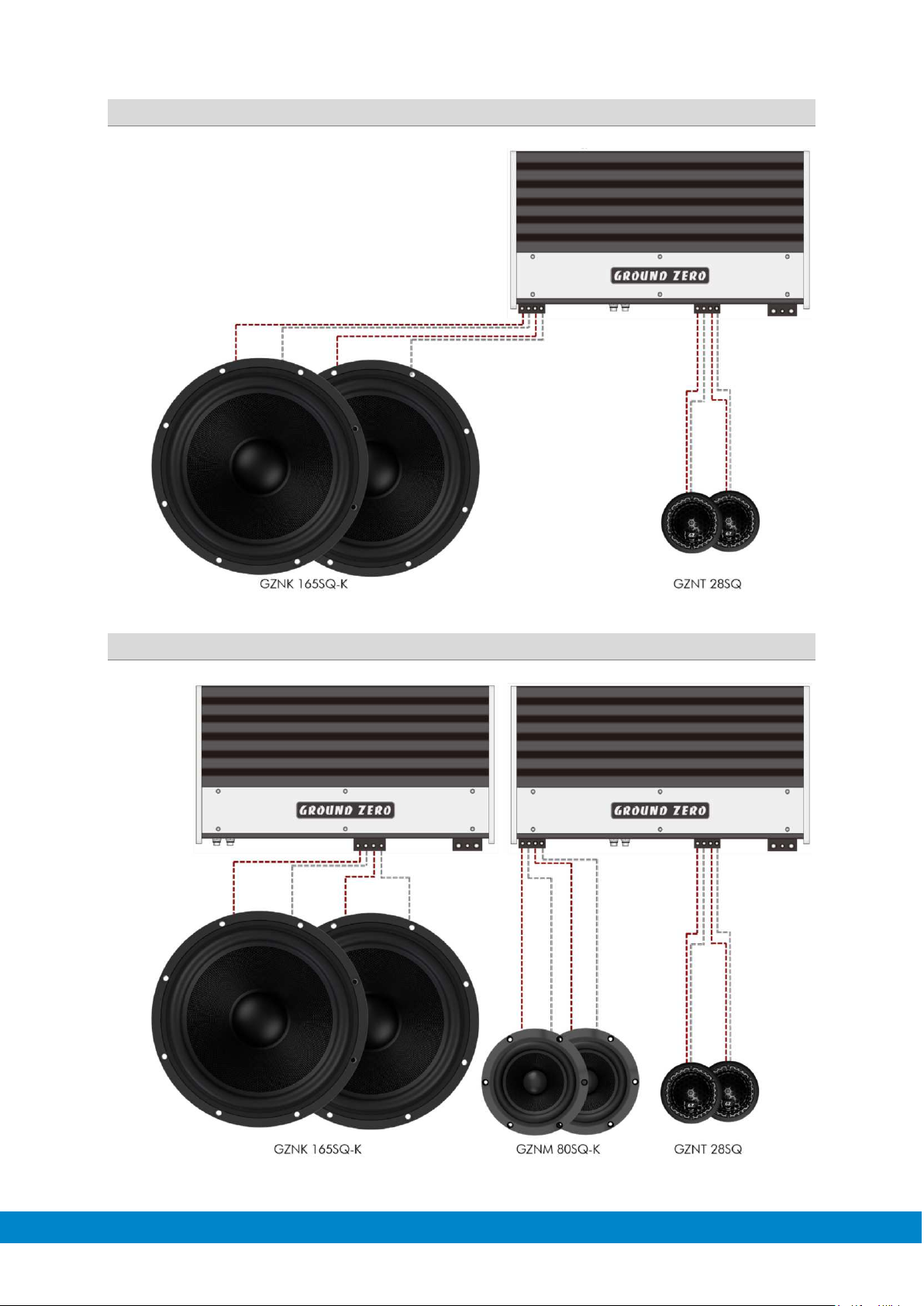

Verkabelung 2-Wege Setup

Verstärker mit integrierten Aktivweichen oder mit DSP

Verkabelung 3-Wege Setup

Verstärker mit integrierten Aktivweichen oder mit DSP

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIE

Sicherheitshinweise

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und
Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über
85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können
Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von
wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH
sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche
Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch
oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere
verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender
EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und
2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU­Konformitätserklärung ist auf

www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte

Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden.
Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen
Recyclingeinrichtung gebracht werden.

Verified with KLIPPEL®

GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D Analyzer KA3 System für
die Lautsprecher- und Subwooferentwicklung in Deutschland sowie für das QC-Reporting der
meisten Produktionslinien während der Fertigung. Die Ergebnisse der LPM- und LSI­Messungen sind die Grundlage für die Bewertung und Überprüfung der Weiterentwicklung,
für alle praktischen Anwendungen perfekt funktionierende Produkte anbieten zu können.
Kontinuierliche Aus- und Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche
Qualifikation.

KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIE

Musik hören kann unter anderem emotional, beeindruckend, entspannend
oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von
Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale
Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung
handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt
dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach
gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der
Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die
Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die
Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem
einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt

GROUND ZERO products are engineered in Germany

GROUND ZERO - international sponsor of

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com

NUCLEAR SERIES

SQ Midwoofer

GZNK 165SQ-K

#

Owner´s Manual

(AWV2.2)

English Version

1

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIES

Introduction

Thank you for choosing a GROUND ZERO product and welcome to your new

NUCLEAR series loudspeaker!

This is the owner´s manual providing instructions on the operation and installation of these loudspeakers.

Please, read it carefully. If you have any further questions, please contact your local

GROUND ZERO dealer or our regional distribution partner.

Loudspeakers are an important part of your car audio system. However, they will only be able to deliver the

best possible performance when each further part of the whole system is tuned carefully matching each

other. Therefore, we recommend consulting a car audio specialist to compile the desired sound system,

as well as for installation and tuning.

We hope you will enjoy the sound quality of an enthusiastic development

by the GROUND ZERO engineering team!

NUCLEAR Series – Ultimate Performance

Each product from the NUCLEAR series by GROUND ZERO offers an exceptional and impressive
performance standing out with first-class processing quality. In addition to many unique features,
some special ones adopted from the high-end PLUTONIUM series can also be found in this series.
SQ loudspeakers from the NUCLEAR series are particularly suitable for active driven loudspeaker
systems and can be combined and used in a variety of setups offering a remarkably natural and
detailed audio reproduction.

Terms of Warranty

The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their

terms and conditions. For further information contact your local retailer or regional distributor.

General installation note

• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!

• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage

• Keep the wiring away from the antenna and electronic devices contributing to radio reception

• Lay the power supply wiring always separated from speaker wiring to avoid disturbance

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIES

NUCLEAR SERIES

SQ Midwoofer

GZNK 165SQ-K

Features

• SQ midwoofer with supreme sound quality

• Optimized using the renowned Klippel

®

• High-tech Kevlar

cone

®

measurement system

• GZ-design aluminum cast basket offering unique ventilation

• High-efficient hybrid motor with neodymium and ferrite magnets

• Lightweight, 2-layer copper clad aluminum voice coil

• Impedance linearizing copper cap

• Durable NBR rubber surround

• Gold-plated GZ-design screw terminal

• GZ-design hexagon style NRG* protection grill with logo option

* NRG: non-resonant grill

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIES

Model

GZNK 165SQ-K

Speaker type

Impedance (nominal)

Frequency response

Basket

Cone

Motor

Voice coil

Power handling (RMS)

Power handling (max.)

Resonance frequency

Efficiency (SPL)

Re

Q

ms

Q

es

Q

ts

V

as

M

ms

B

L

R

ms

C

ms

L

E

Xmax (excursion)

Specifications

165 mm / 6.5” SQ midwoofer

4 ohms

40 Hz – 5 kHz

Aluminum cast

Kevlar

Neodymium-ferrite hybrid system

38 mm / 1.5“ CCA

130 Watts (12dB/oct HPF@ 60 Hz)

190 Watts (12dB/oct HPF@ 60 Hz)

Technical Parameters (TSP)

43 Hz

88 dB

3.3 ohms

4.57

0.53

0.48

24.13 L / 0.82 cu.ft.

14.3 g

4.85 N/A

0.84 kg/s

0.98 mm/N

0.18 mH

12 mm / 0.47“ (peak-peak)

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIES

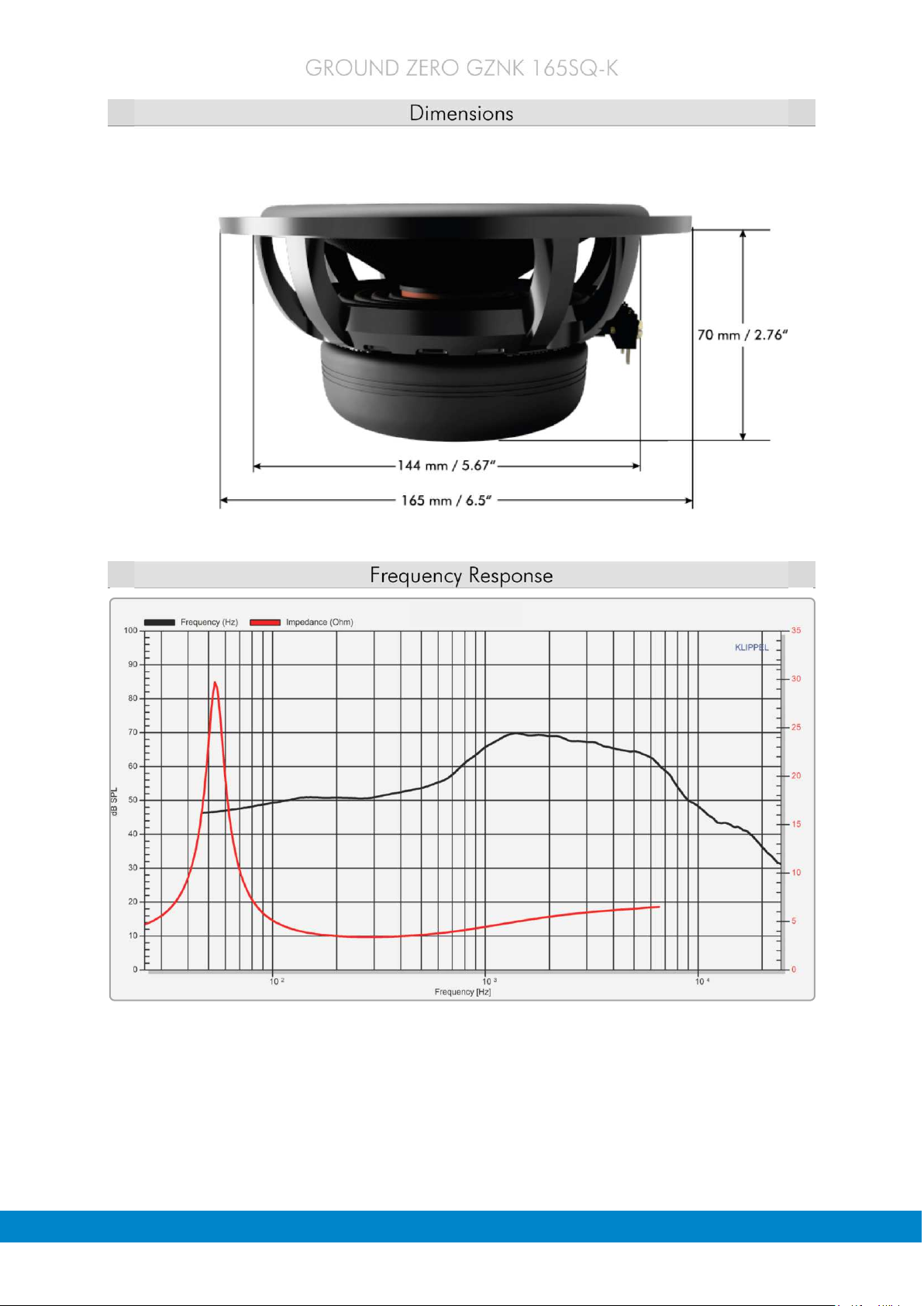

Dimensions

Frequency Response

GZNK 165SQ-K

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIES

Amplifier with built-in active crossover or DSP

2-Way Setup Wiring

Amplifier with built-in active crossover or DSP

3-Way Setup Wiring

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIES

Safety Instructions

Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid
accidents and the risk of suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage
to the hearing. Music systems with high amplifier output power can reach levels of 130 dB or more. Extreme
levels can also hinder the perception of important traffic noises and distract from what is happening on the
road. Ground Zero GmbH and its sales partners expressly assume no responsibility for hearing damage,
physical damage or any damage to property or consequential damage resulting from improper or careless use
or improper installation of its products. In particular, any claims are forfeited through the use under competitive
conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of

the following EU directives (including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC
directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers
contain magnetized metals and some valuable raw materials and must not be disposed of with normal
household waste. Please leave defective or no longer required components to a local recycling facility at the
end of their practical use.

Verified with KLIPPEL®

GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement
system for speaker development during the German in-house development as well as for QC
reporting for most production lines at the factory. The results of LPM and LSI measurements
are the basis for evaluating and verifying further development enabling to offer perfectly
working products in any practical application. Continuous and advanced trainings for
development employees ensure the highest possible qualification.

KLIPPEL® is a registered trademark of KLIPPEL GmbH

GROUND ZERO GZNK 165SQ-K

NUCLEAR SERIES

Listening to music can be emotional, impressive, relaxing or enjoyable. At
that, it doesn´t really matter what kind of music is the personal favourite,
whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or any other
music direction. However, audio reproduction quality at each desired
volume is elementary. Some music styles require higher levels while others
prefer the soft tones. GROUND ZERO considers all the different wishes of
customers during the development of new products. Along with this, the
target is to create the most realistic sound, to transfer the soul of the music
and the intention of the performer. Summarized to one phrase:

RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt

GROUND ZERO products are engineered in Germany

GROUND ZERO - international sponsor of

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com
