Page 1
IRIDIUM SERIES
Сабвуферный динамик
GZIW 300
Руководство пользователя
• Высококачественный сабвуферный динамик диаметром 300 мм (12")
• Оптимизирован с помощью измерительной системы Klippel
• Материал диффузора: HQPP с 3D-структурой
• Прочный резиновый подвес
• Медная звуковая катушка диаметром 50 мм
• Безрезонансная стальная корзина
• Центрирующая шайба из материала Polycot
• Пружинные клеммы
®
IRIDIUM SERIES
Page 2
Благодарим за выбор продукции Ground Zero!
Установка автомобильной акустической системы требует наличия у установщика известного
опыта работы с механическими инструментами, а также некоторых навыков проведения
электрических соединений. Помимо этого, данная инструкция описывает обобщенный способ
установки, а не конкретный метод для Вашего конкретного автомобиля. Если Вы не обладаете
необходимым опытом, установку динамиков Ground Zero рекомендуется производить
влечением специалиста соответствующего профиля. Это обеспечит надежную и эффективную
работу динамиков в течение длительного срока.
Самостоятельное вскрытие динамиков, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям акустической системы, а также устройства (автомагнитолы или
усилителя), к которому подключаются динамики.
с при-

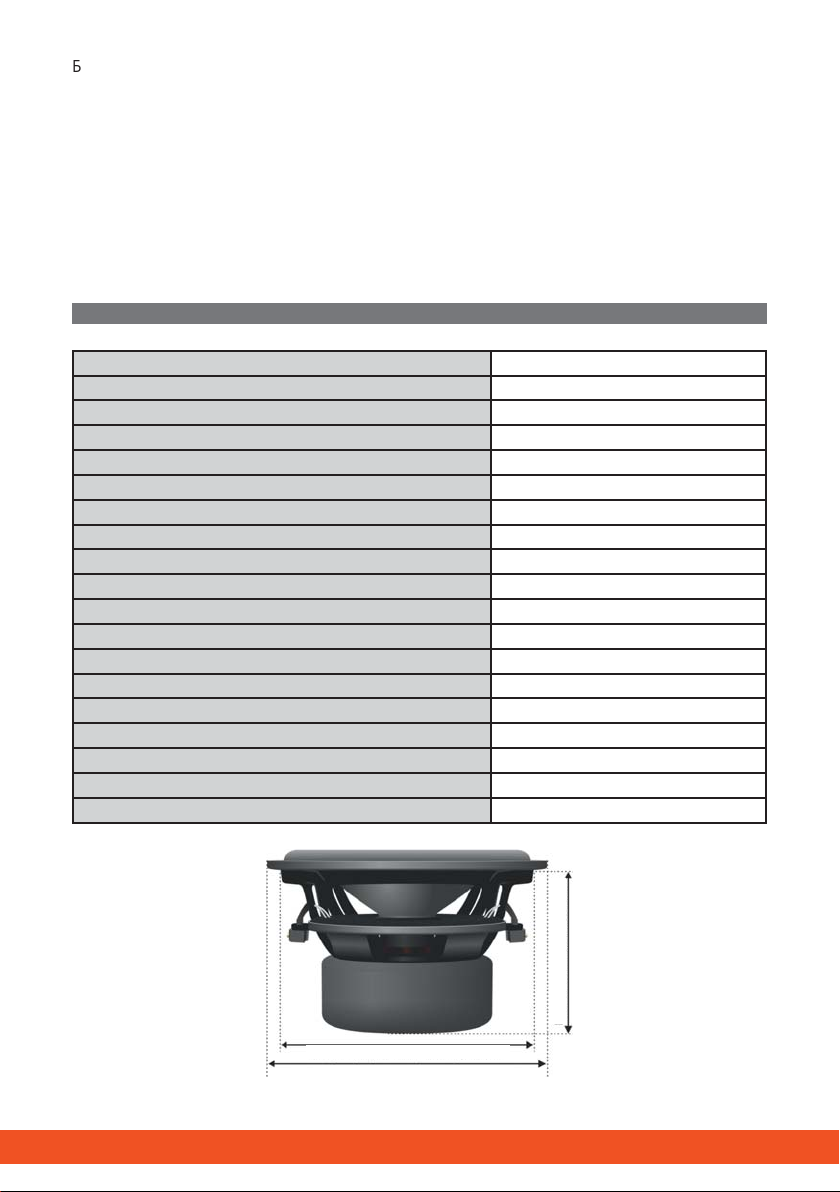

Технические характеристики
Модель GZIW 300
Диаметр корпуса динамика, мм/дюйм 310/12,21
Диаметр монтажного отверстия, мм 287
Глубина монтажного отверстия мм 149
Номинальное сопротивление, Ом 4
Cопротивление постоянному току (Re), Ом 3,48
Номинальная мощность (RMS), Вт 350
Рекомендуемая мощность усилителя (RMS), Вт 200-400
Чувствительность, дБ 88
Резонансная частота (Fs), Гц 30
Максимальное смещение диффузора (Xmax), мм 28
Механическая добротность (Qms) 5,38
Электрическая добротность (Qes) 0,65
Полная добротность (Qts) 0,58
Эквивалентный объём (Vas), л 69,3
Коэффициент электромеханической
Масса подвижной системы (Mms), г 154,6
Индуктивность звуковой катушки (Le), мГн 2,19
Диаметр звуковой катушки, мм 50
связи (BL), (Тл*м) 12,14
IRIDIUM SERIES
Монтажная глубина
Монтажный диаметр
Диаметр корпуса
Page 3
Производитель оставляет за собой право вносить необходимые изменения в конструкцию изделия
без предварительного уведомления. Такие изменения могут быть не отражены в данной инструкции.

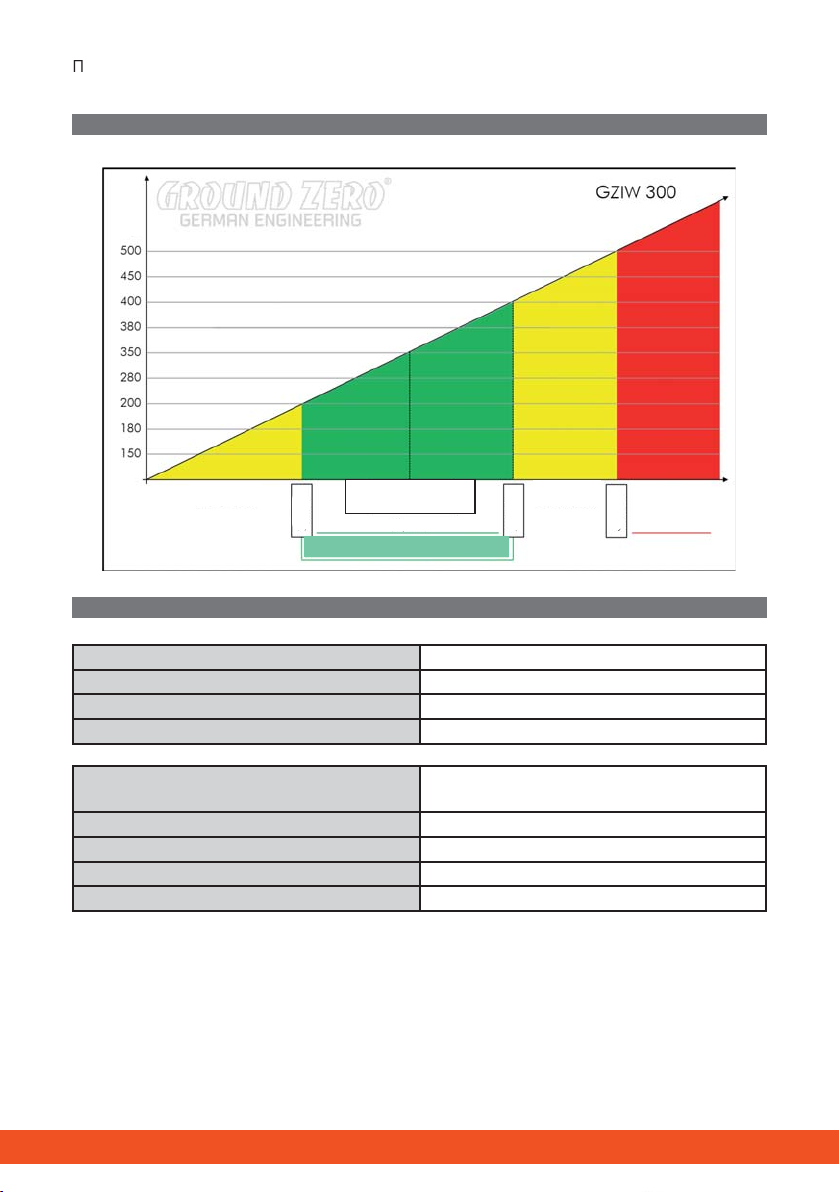

Максимальная шумовая мощность
Вт, RMS
Критический
уровень
Максимальная шумовая
мощность 350 Вт RMS
Повседневное использование
200 Вт
Рекомендуемая мощность усилителя
Критический
400 Вт
уровень
Опасный
уровень
500 Вт
Отсутствие гарантии!
Рекомендуемые параметры корпуса
Фазоинверторный, л 46
Диаметр порта фазоинвертора, см 1х10
Длина порта фазоинвертора*, см 22
Частота среза (F
Бандпасс 4-го порядка, л
3) Гц 35
25 (закрытая часть)
40 (фазоинверторная часть)
Диаметр порта фазоинвертора, см 2х7
Длина порта фазоинвертора*, см 10
Частота настройки фазоинвертора (F
b) Гц 61
Дипазон рабочих частот (-3 дБ) Гц 37-105
*Обратите внимание, что приведены примеры рекомендуемых параметров. Длина порта
фазоинвертора больше зависит от характеристик вашего автомобиля, а также личных предпочтений.
IRIDIUM SERIES
Page 4

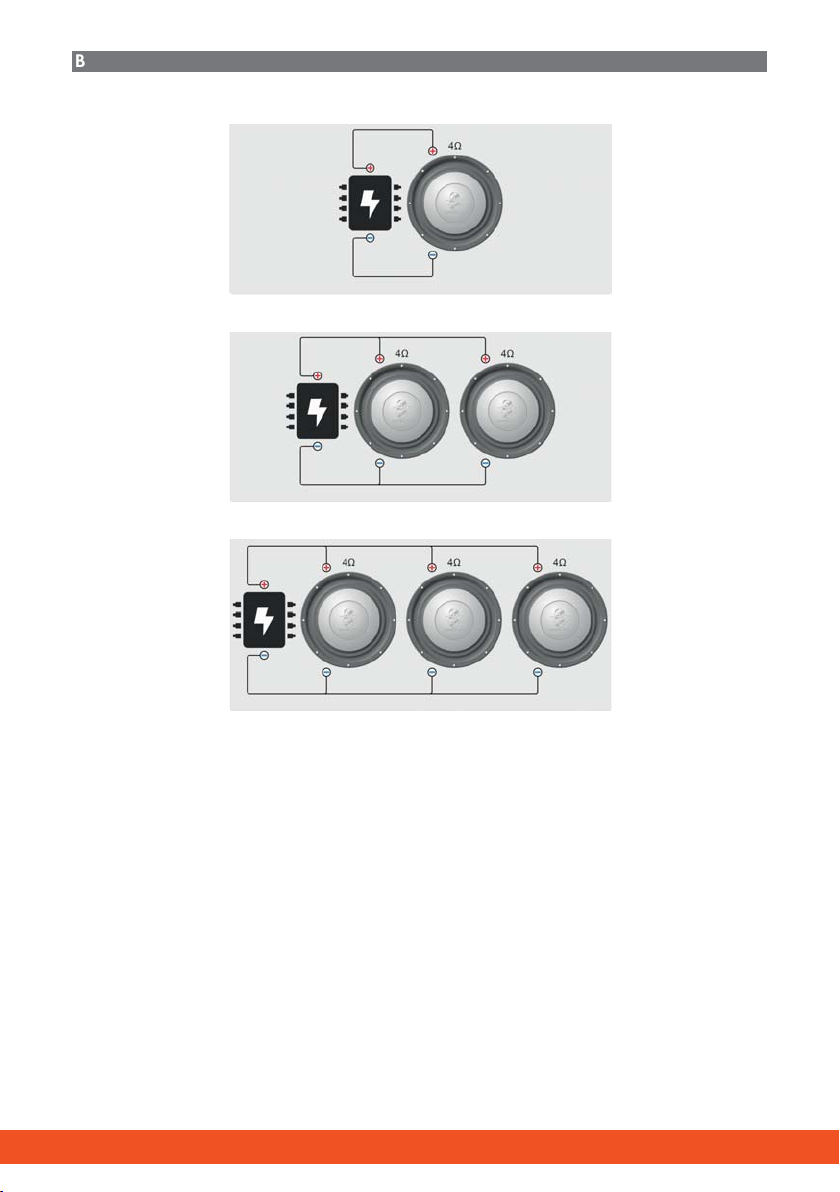

Варианты подключения
Стандартное подключение (4 Ом)
Параллельное подключение 2 динамиков (2 Ом)
Параллельное подключение 3 динамиков (1,33 Ом)
IRIDIUM SERIES
Page 5
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях и при необходимости
транспортировать в крытых транспортных средствах любого вида в упакованном виде при
температуре от -25 °С до +70 °С. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямых солнечных лучей и должно исключать возможность механических повреждений.
Срок службы устройства — 3 года
при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
. Устройство не содержит вредных материалов и безопасно
Условия гарантии
При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве
пользователя, устройство обеспечивает безопасность в полном объеме требований настоящего законодательства, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета
времени пребывания в ремонте при
дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности
устройства, если их замена предусмотрена конструкцией и не связана с разборкой устройства: комплект проводки, монтажные приспособления, документацию.
При возврате дефектный товар принимается только в оригинальной упаковке. Не забудьте
приложить копию кассового чека или товарной накладной, где указана дата покупки, а также
подробное описание дефекта товара.
Гарантия не распространяется на изделия, получившие повреж дения в результате превышения максимально допустимой паспортной величины звуковой нагрузки, нарушения условий
эксплуатации или участия в мероприятиях по экстремальному использованию изделия.
соблюдении правил эксплуатации. Право на гарантию
IRIDIUM SERIES
Page 6
Наименование: Ground Zero GZIW 300
Страна-производитель: Китай
Основное предназначение товара:
Сабвуферный динамик
Срок службы: 3 года
Изготовитель: GROUND ZERO GmbH
Erlenweg 25, D-85658 Egmating, Германия
Импортёр: АО «Фирма «ММС»
127220, г. Москва, Писцовая, д. 1А
Телефон: 8 (495) 788-17-01
Веб-сайт: mms-store.ru
