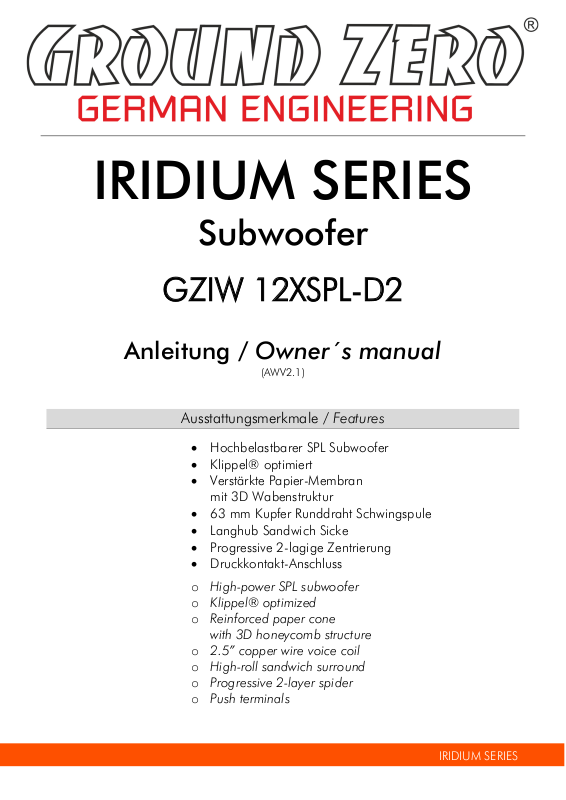

Page 1
IRIDIUM SERIES
IRIDIUM SERIES
Subwoofer
GZIW 12XSPL-D2
Anleitung / Owner´s manual
Ausstattungsmerkmale / Features
• Hochbelastbarer SPL Subwoofer
• Klippel® optimiert
• Verstärkte Papier-Membran
mit 3D Wabenstruktur
• 63 mm Kupfer Runddraht Schwingspule
• Langhub Sandwich Sicke
• Progressive 2-lagige Zentrierung
• Druckkontakt-Anschluss
o High-power SPL subwoofer
o Klippel® optimized
o Reinforced paper cone
with 3D honeycomb structure
o 2.5” copper wire voice coil
o High-roll sandwich surround
o Progressive 2-layer spider
o Push terminals
(AWV2.1)
Page 2
GROUND ZERO GZIW 12XSPL-D2
IRIDIUM SERIES
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den
Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other
important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle
und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des
Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel
können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die
Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche
Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine
nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die
Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven
(einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die
allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar.
Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll
entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen
Recyclingeinrichtung gebracht werden.
Safety instructions
suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage to the hearing. Music systems with high
amplifier output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of important traffic
noises and distract from what is happening on the road. Ground Zero GmbH and its sales partners expressly assume no
responsibility for hearing damage, physical damage or any damage to property or consequential damage resulting from improper
or careless use or improper installation of its products. In particular, any claims are forfeited through the use under competitive
conditions.
Manufacturer's declaration
directives (including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers contain magnetized
metals and some valuable raw materials and must not be disposed of with normal household waste. Please leave defective or no
longer required
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von
der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an
Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and
conditions. For further information contact your local retailer or distributor.
Allgemeine Einbauhinweise / General installation note
Sicherheitshinweise / Safety instructions
: Keep all parts of the content and the packaging away from children and pets to avoid accidents and the risk of
: Hereby, Ground Zero GmbH declares that this product conforms to the rules of the following EU
Garantie und Gewährleistungsbestimmungen
Terms of warranty
Verified with KLIPPEL®
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement system
for speaker development during the German in-house development as well as for QC reporting for
most production lines at the factory. The results of LPM and LSI measurements are the basis for
evaluating and verifying further development enabling to offer perfectly working products in any
practical application. Continuous and advanced trainings for development employees ensure the
highest possible qualification. KLIPPEL® is a registered trademark of KLIPPEL GmbH

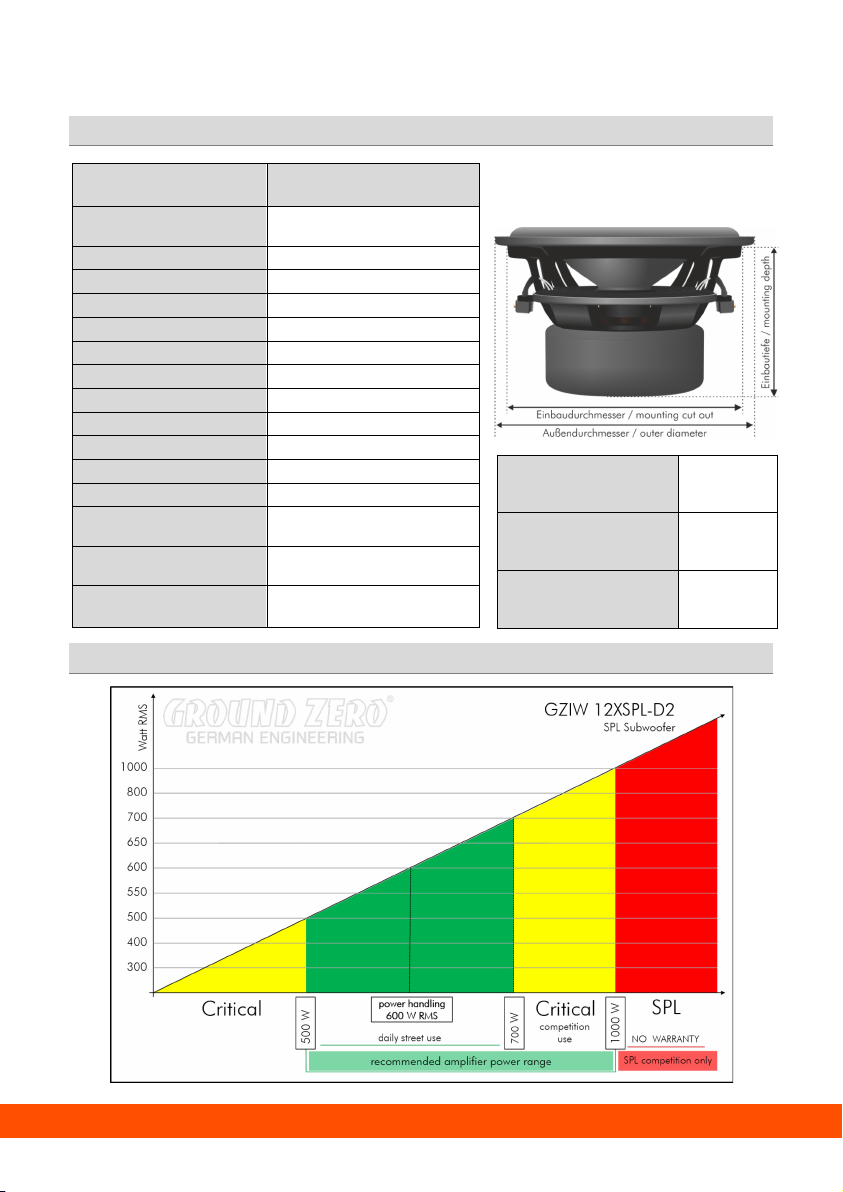

Page 3
GROUND ZERO GZIW 12XSPL-D2
IRIDIUM SERIES
Modell / model
GZIW 12XSPL-D2
Schwingspule Ø
voice coil
Ø
Impedanz /
impedance
2 x 2 Ohm / ohms
Re
Fs
Qms
Qes
Qts
Vas
40.4 L / 1.43 cu.ft.
Le
M
ms
BL
X
max
Wirkungsgrad
Efficiency
(SPL 1w/1m)
Belastbarkeit (SPL)
Power handling
(SPL)
Empf. Verstärkerleistung
Rec. amplifier
power
Außendurchmesser
outer diameter
Einbaudurchmesser
mounting cut out
Einbautiefe
mounting depth
symbolische Darstellung
Technische Daten / Specifications
63 mm / 2.5"
4.33 Ohm / ohms
32.5 Hz
10.76
0.79
0.73
2.48 mH
231 gr
15.9
34 mm / 1.34"
86 dB
1000 Watt / Watts
500 - 1000 Watt / Watts
Belastbarkeit / Power handling
symbolic illustration
310 mm /
12.2“
285 mm /
11.22“
162 mm /
6.38“
Page 4
GROUND ZERO GZIW 12XSPL-D2
IRIDIUM SERIES
* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem,
Bassreflex /
vented
Port
10 cm / 1 x 4”
Portlänge / port length*
21 cm / 8.27”
F3 Frequenz / frequency
Bandpass ( 4th order)
40 Liter netto ventiliert / 1.41 cu.ft. net vented
Port
10 cm / 4”
Bandbreite / bandwidth (-3dB)
35 – 100 Hz
Gehäuseempfehlung / Recommended enclosures
45 Liter netto / 1.59 cu.ft. net
34.6 Hz
25 Liter netto geschlossen / 0.88 cu.ft. net sealed
Portlänge / port length* 11 cm / 4.33”
Abstimmfrequenz Fb / tuning frequency Fb
dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden
Please note that you should find the perfect tuning, especially port length, based on your car and own taste.
*Above-mentioned enclosure recommendations are just a few possible variations.
sollten.
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche
Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine
andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle.
Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die
unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen
Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst:
RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter what kind of music is the personal
favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction. However, audio reproduction quality at
each desired volume is elementary. Some music styles require higher levels while others prefer the soft tones. GROUND ZE RO considers all
the different wishes of customers during the development of new products. Along with this, the target is to create the most realistic sound, to
transfer the soul of the music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
components to a local recycling facility at the end of their practical use.
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25 - 85658 Egmating - Germany
Tel. +49 (0)8095 / 873 83 -0 Fax -10
www.ground-zero-audio.com
57 Hz
