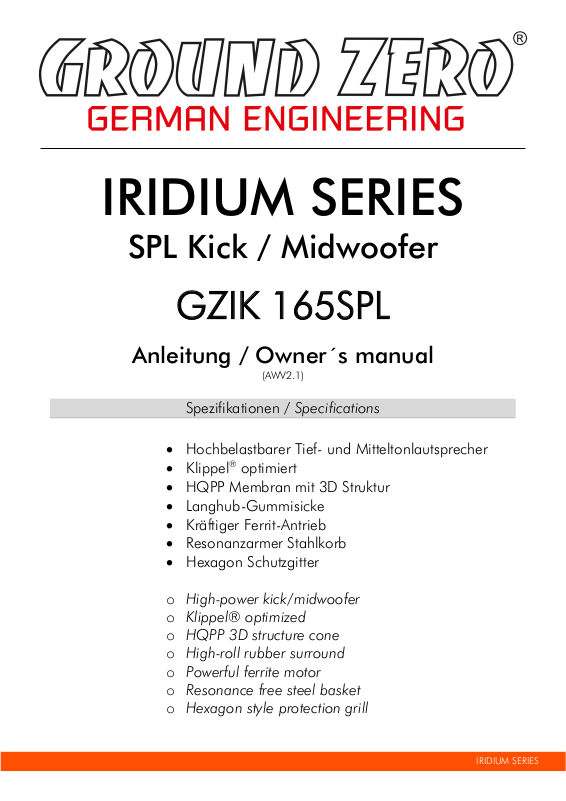

IRIDIUM SERIES
IRIDIUM SERIES
SPL Kick / Midwoofer
GZIK 165SPL
Anleitung / Owner´s manual
(AWV2.1)
Spezifikationen / Specifications
• Hochbelastbarer Tief- und Mitteltonlautsprecher
• Klippel
• HQPP Membran mit 3D Struktur
• Langhub-Gummisicke
• Kräftiger Ferrit-Antrieb
• Resonanzarmer Stahlkorb
• Hexagon Schutzgitter
o High-power kick/midwoofer
o Klippel® optimized
®
optimiert
o HQPP 3D structure cone
o High-roll rubber surround
o Powerful ferrite motor
o Resonance free steel basket
o Hexagon style protection grill
Page 2
GROUND ZERO GZIK 165SPL
IRIDIUM SERIES
Einleitung – GROUND ZERO Lautsprecher
Danke, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Die Bedienungsanleitung beinhaltet alle
notwendigen Informationen zum Anschluss und den Betrieb dieser Lautsprecher für Ihr Fahrzeug. Bitte lesen Sie sich
diese sorgfältig durch. Sollten Sie weitere Fragen zum Produkt haben, wenden Sie sich bitte an den Fachhandel oder
an unseren Customer Support auf http://www.ground-zero-audio.com oder direkt an [email protected]
Lautsprecher sind einer der wichtigsten Bestandteile eines Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese
ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig
aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Komponenten, deren Einbau
sowie die Abstimmung des Systems den Fachhandel oder eine spezialisierte Fachwerkstatt zu konsultieren. Wir
wünschen Ihnen viel Freude beim Hören Ihrer Lieblingsmusik mit diesen Lautsprechern, die von einem begeisterten
Team entwickelt wurden.
Gewährleistung / Garantie
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache
und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine
Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung,
unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor,
zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu
informieren.
Dämmung – Wichtige Grundlage für ein gutes Klangerlebnis
Einfache oder dünne Oberflächen und Bleche der Karosserie und im Fahrzeuginnenraum neigen durch Anregung zu
Schwingungen, insbesondere durch Vibrationen, die beim Fahren entstehen oder durch die Wiedergabe von Musik
der Lautsprechermembranen. Um das dabei entstehende Dröhnen zu reduzieren, muss die Eigenresonanz, also die
Frequenz, bei welcher diese Oberflächen besonders stark mitschwingen verringert werden. Hierzu bedarf es bei der
Dämmung mittels Aluminium-Butyl (Alubutyl) einer möglichst großen Masse. Hierfür bietet GROUND ZERO
Materialien mit unterschiedlichen Eigenschaften und Flächengewicht an. Zusätzlich beinhaltet das Sortiment weitere
Produkte wie z.B. selbstklebende Aluminiumplatten oder schallabsorbierende Schaummatten, welche das Ergebnis
weiter verbessern können. Durch die Verklebung des Materials ändert sich die Schwingungsneigung drastisch,
wodurch der unerwünschte Geräuschpegel deutlich reduziert wird.
Introduction – GROUND ZERO Loudspeakers
Thank you for choosing a GROUND ZERO product! This is the owner´s manual providing instructions on the
operation and installation of this car audio loudspeaker system. Please, read it carefully. If you have any further
questions, please contact your local car audio dealer or contact the customer support at www.ground-zero-audio.com
or send your questions directly to info@ground-zero-audio.com The loudspeakers are one of the most important
parts of your car audio system. However, it will only be able to deliver its full performance when each part of the
whole system is tuned carefully matching each other. Therefore, we recommend consulting a car audio specialist to
compile the desired sound system, as well as for installation and tuning. We hope you will enjoy the sound quality
when listening to your favorite music with an enthusiastic development by the Ground Zero engineering team!
Terms of Warranty
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms
and conditions. For further information contact your local retailer or distributor
Noise damping – basis for sound quality
Simple or thin surfaces and panels of the car´s body and in the vehicle´s interior tend by stimulation to vibrations, in
particular by vibrations that arise while driving or when playing music with the speaker cones. In order to reduce the
resulting booming, the natural resonance, means the frequency at which these surfaces resonate particularly strongly,
must be reduced. For this purpose, the insulation of aluminum-butyl requires the largest possible mass. For this
purpose, GROUND ZERO offers materials with different properties and basis weight. In addition, the GROUND
ZERO range offers other products, such as self-adhesive aluminum plates or sound-absorbing foam mats, which
improve the result even more. The bonding of these materials drastically changes the tendency of body parts to
oscillate, which significantly reduces the unwanted noise level.
Page 3
GROUND ZERO GZIK 165SPL
TITANIUM SERIES
Modell /
model
GZIK 165SPL
Schwingspule (Durchmesser & Material) /
voice coil (diameter & material)
Antrieb (Magnet) / motor (magnet)
Membran (Material / Durchmesser) /
cone (material / diameter)
Wirkungsgrad / e
fficiency (SPL)
Impedanz (nominal) /
impedance (nominal)
/ Re
Qms - Qes - Qts - Rms
Mms - Cms - BL - Le - Vas
Resonanzfrequenz / r
esonance frequency
(Fs)
Max. Auslenkung / m
ax. excursion (Xmax)
(peak to peak - linear)
Empfohlener Übertragungsbereich /
recommended frequency response
Belastbarkeit / p
ower handling
(nominal/SPL)
Außendurchmesser / o
uter diameter
Einbaudurchmesser / m
ounting diameter
Einbautiefe / m
ounting depth
Technische Daten / Specifications
25 mm Kupfer / 1” copper
Ferrit / ferrite
3D-HQPP / 122 mm / 4.8“
87 dB
3 / 2.4 Ohm/ohms
3.58 – 1.09 – 0.84 – 1.76 kg/s
16.3 g - 0.41 mm/N – 3.7 N/A - 0.26 mH – 11.12 L
61.5 Hz
14 mm / 0.55” - 12 mm / 0.47”
60 Hz – 4000 Hz
80 / 120 Watt / Watts
165 mm / 6.5”
142.5 mm / 5.61”
68 mm / 2.68”
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement system
for speaker development during the German in-house development as well as for QC reporting for
most production lines at the factory. The results of LPM and LSI measurements are the basis for
evaluating and verifying further development enabling to offer perfectly working products in any
practical application. Continuous and advanced trainings for development employees ensure the
highest possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Verified with KLIPPEL®
Page 4
GROUND ZERO GZIK 165SPL
IRIDIUM SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es
kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik,
Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils
gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln,
während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche
der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen
Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen
Satz zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter what kind of
music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music
direction. However, audio reproduction quality at each desired volume is elementary. Some music styles require
higher levels while others prefer the soft tones. GROUND ZERO considers all the different wishes of customers
during the development of new products. Along with this, the target is to create the most realistic sound, to transfer
the soul of the music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC
Sicherheitshinweise / Safety instructions
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und
Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen.
Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die
Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie
deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und
Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der
Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich
aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der
vollständige Text der EU-Konformitätserklärung ist auf
Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter
benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.
Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid accidents and the risk of
suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage to the hearing. Music systems with high amplifier
output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of important traffic noises and distract
from what is happening on the road. Ground Zero GmbH and its sales partners expressly assume no responsibility for hearing damage,
physical damage or any damage to property or consequential damage resulting from improper or careless use or improper installation of
its products. In particular, any claims are forfeited through the use under competitive conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of the following EU directives
(including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC directive on general product safety. The full text of the EU
declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers contain magnetized metals and some valuable raw
materials and must not be disposed of with normal household waste. Please leave defective or no longer required components to a local
recycling facility at the end of their practical use.
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte
!
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
