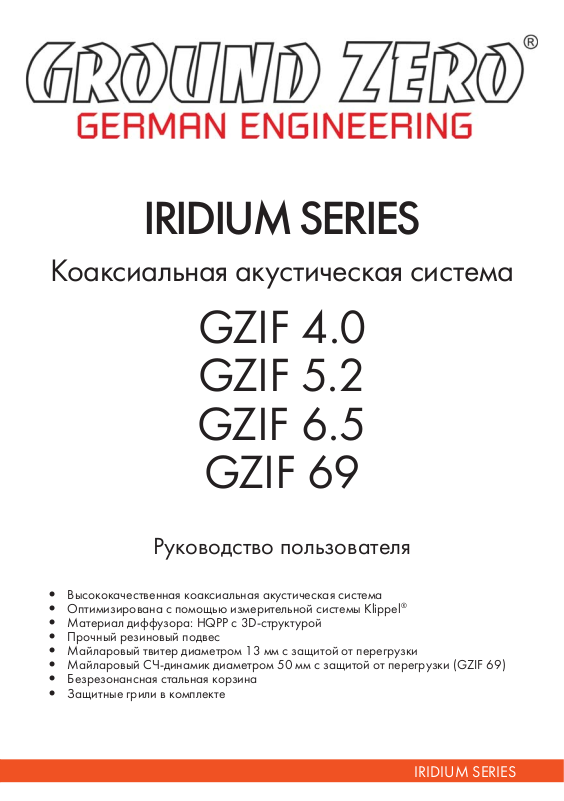

Page 1
IRIDIUM SERIES
Коаксиальная акустическая система
GZIF 4.0
GZIF 5.2
GZIF 6.5
GZIF 69
Руководство пользователя
• Высококачественная коаксиальная акустическая система
• Оптимизирована с помощью измерительной системы Klippel
• Материал диффузора: HQPP с 3D-структурой
• Прочный резиновый подвес
• Майларовый твитер диаметром 13 мм с защитой от перегрузки
• Майларовый СЧ-динамик диаметром 50 мм с защитой от перегрузки (GZIF 69)
• Безрезонансная стальная корзина
• Защитные грили в комплекте
®
IRIDIUM SERIES
Page 2
Благодарим за выбор продукции Ground Zero!
Установка автомобильной акустической системы требует наличия у установщика известного
опыта работы с механическими инструментами, а также некоторых навыков проведения
электрических соединений. Помимо этого, данная инструкция описывает обобщенный способ
установки, а не конкретный метод для Вашего конкретного автомобиля. Если Вы не обладаете
необходимым опытом, установку динамиков Ground Zero рекомендуется производить
влечением специалиста соответствующего профиля. Это обеспечит надежную и эффективную
работу динамиков в течение длительного срока.
Самостоятельное вскрытие динамиков, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям акустической системы, а также устройства (автомагнитолы или
усилителя), к которому подключаются динамики.
с при-
Технические характеристики
Модель GZIF 4.0 GZIF 5.2 GZIF 6.5 GZIF 69
Тип акустической системы 2-полосная 2-полосная 2-полосная 3-полосная
Диаметр динамика, cм/дюйм 10/4 13/5,25 16,5/6,5 15x23/6x9
Диаметр монтажного отверстия, мм 93 117,5 142,5 214x152
Глубина монтажного отверстия мм 48 56 63 83
Сопротивление, Ом 4444
Частотный диапазон, Гц 70-20000 60-20000 50-20000 40-20000
Номинальная мощность (RMS), Вт 60 70 80 120
Пиковая мощность, Вт 100 110 120 180
Чувствительность, дБ 89 90 91 92
Резонансная частота мидбаса
(Fs), Гц
Максимальное смещение
диффузора (Xmax), мм
100 73 67 44
48810
Производитель оставляет за собой право вносить необходимые изменения
без предварительного уведомления. Такие изменения могут быть не отражены в данной инструкции.
IRIDIUM SERIES
в конструкцию изделия
Page 3
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях и при необходимости
транспортировать в крытых транспортных средствах любого вида в упакованном виде при
температуре от -25 °С до +70 °С. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямых солнечных лучей и должно исключать возможность механических повреждений.
Срок службы устройства — 3 года
при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
. Устройство не содержит вредных материалов и безопасно
Условия гарантии
При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве
пользователя, устройство обеспечивает безопасность в полном объеме требований настоящего законодательства, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета
времени пребывания в ремонте при
дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности
устройства, если их замена предусмотрена конструкцией и не связана с разборкой устройства: комплект проводки, монтажные приспособления, документацию.
При возврате дефектный товар принимается только в оригинальной упаковке. Не забудьте
приложить копию кассового чека или товарной накладной, где указана дата покупки, а также
подробное описание дефекта товара.
Гарантия не распространяется на изделия, получившие повреж дения в результате превышения максимально допустимой паспортной величины звуковой нагрузки, нарушения условий
эксплуатации или участия в мероприятиях по экстремальному использованию изделия.
соблюдении правил эксплуатации. Право на гарантию
IRIDIUM SERIES
Page 4
Наименование: Ground Zero GZIF 4.0 / 5.2 / 6.5 / 69
Страна-производитель: Китай
Основное предназначение товара:
2/3-полосная коаксиальная акустическая система
Срок службы: 3 года
Изготовитель: GROUND ZERO GmbH
Erlenweg 25, D-85658 Egmating, Германия
IRIDIUM SERIES
