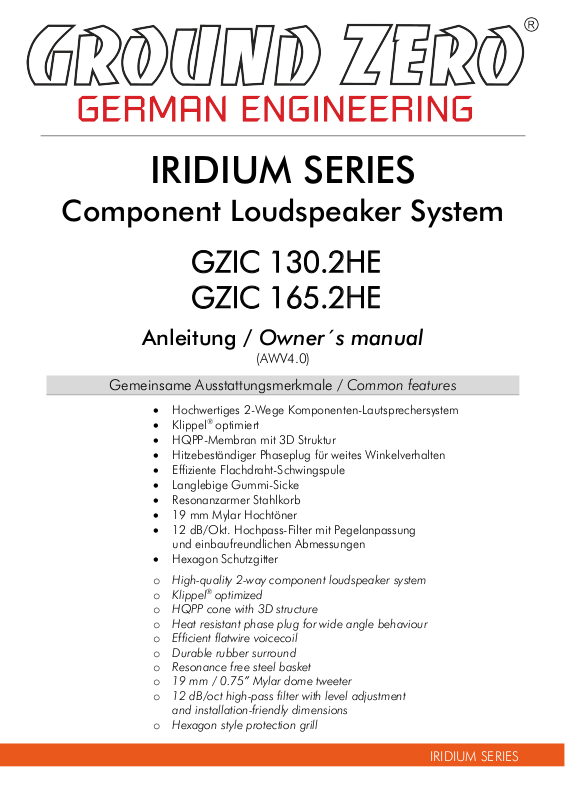

IRIDIUM SERIES
IRIDIUM SERIES
Component Loudspeaker System
GZIC 130.2HE
GZIC 165.2HE
Anleitung / Owner´s manual
Gemeinsame Ausstattungsmerkmale / Common features
• Hochwertiges 2-Wege Komponenten-Lautsprechersystem
• Klippel
• HQPP-Membran mit 3D Struktur
• Hitzebeständiger Phaseplug für weites Winkelverhalten
• Effiziente Flachdraht-Schwingspule
• Langlebige Gummi-Sicke
• Resonanzarmer Stahlkorb
• 19 mm Mylar Hochtöner
• 12 dB/Okt. Hochpass-Filter mit Pegelanpassung
• Hexagon Schutzgitter
o High-quality 2-way component loudspeaker system
o Klippel
o HQPP cone with 3D structure
o Heat resistant phase plug for wide angle behaviour
o Efficient flatwire voicecoil
o Durable rubber surround
o Resonance free steel basket
o 19 mm / 0.75” Mylar dome tweeter
o 12 dB/oct high-pass filter with level adjustment
o Hexagon style protection grill
®
optimiert
und einbaufreundlichen Abmessungen
®
optimized
and installation-friendly dimensions
(AWV4.0)
Page 2
GROUND ZERO GZIC 130.2HE / 165.2HE
IRIDIUM SERIES
Anpassung des Hochtonpegels:
The tweeter level can be set by positioning the jumper to the required level position
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other
important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component
Allgemeine Einbauhinweise / General installation note
Anschluss der Frequenzweiche / Crossover wiring
Der Pegel kann über die Position der Steckbrücke gewählt werden
Tweeter level adjustment:
Page 3
GROUND ZERO GZIC 130.2HE / 165.2HE
IRIDIUM SERIES
Modell /
model
GZIC 130.2HE
GZIC 165.2HE
Nom. Durchmesser /
nominal diameter
Lautsprecher Version /
loudspeaker type
Impedanz /
impedance
Frequenzgang /
frequency response
Übergangsfrequenz /
cross frequency
5000 Hz (12 dB/Okt. / oct.)
Hochpass-Filter / high pass filter
Belastbarkeit (RMS) /
power handling (RMS)
Belastbarkeit (max) /
power handling (max)
Wirkungsgrad /
efficiency (SPL)
Resonanzfrequenz /
resonance frequency
X
max
Maße /
dimensions
Hochtöner / tweeter
GZIT 19M
Tieftöner / midwoofer
GZIK 130HE
Tieftöner / midwoofer
GZIK 165HE
Durchmesser (nom.) /
diameter (nominal)
Einbauausschnitt /
m
ounting cutout
Einbautiefe /
m
ounting depth
Technische Daten / Specifications
13 cm / 5.25“ 16.5 cm / 6.5“
2-way component loudspeaker system
3 Ohm / ohms
80 Hz – 20 kHz 75 Hz – 20 kHz
90 Watt / Watts 100 Watt / Watts
140 Watt / Watts 150 Watt / Watts
90 dB 91 dB
83Hz 76 Hz
8 mm / 0.31” 9 mm / 0.35”
19 mm / 0.75” 130 mm / 5.25” 165 mm / 6.5”
41.5 mm / 1.63” 117.5 mm / 4.61” 142.5 mm / 5.61”
Garantie und Gewährleistungsbestimmungen / Terms of warranty
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger
Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten
Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte,
die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden
sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and
their terms and conditions. For further information contact your local retailer or distributor.
15 mm / 0.59” 58 mm / 2.28” 65 mm / 2.56”
Page 4
GROUND ZERO GZIC 130.2HE / 165.2HE
IRIDIUM SERIES
Verified with KLIPPEL®
GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D
Analyzer KA3 System für die Lautsprecher- und Subwooferentwicklung in
Deutschland sowie für das QC-Reporting der meisten Produktionslinien
während der Fertigung. Die Ergebnisse der LPM- und LSI-Messungen
sind die Grundlage für die Bewertung und Überprüfung der
Weiterentwicklung, für alle praktischen Anwendungen perfekt
funktionierende Produkte anbieten zu können. Kontinuierliche Aus- und
Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche
Qualifikation.
KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH
GROUND ZERO is using the worldwide accepted
KA3
measurement system for speaker development during the German
in-house development as well as for QC reporting for most production
lines at the factory. The results of LPM and LSI measurements are the
basis for evaluating and verifying further development enabling to offer
perfectly working products in any practical application. Continuous and
advanced trainings for development employees ensure the highest
possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Developed with LOUDSOFT
Ground Zero verwendet zur Entwicklung die Simulationssoftware
FINECone
durch FEM-Berechnungen eine optimale Auslegung von
Membranformen, Membranmaterialien, Magnetantrieben, Sicken- und
Zentrierspinnen. Sie sind Teil einer modernen Lautsprecherentwicklung.
LOUDSOFT ist ein Produkt der Loudsoft Ltd. ApS Dänemark
Ground Zero uses simulation software FINECone, FINEMotor and
FINESuspension for development. These tools allow an optimal design of
cone shapes, cone materials, magnet drives, surrounds and spiders
through FEM calculations. They are part of a modern loudspeaker
development.
LOUDSOFT
FINEMotor und FINESuspension. Diese Tools ermöglichen
is a product of Loudsoft Ltd. Ap S Denmark
KLIPPEL® R&D Analyzer
Page 5
GROUND ZERO GZIC 130.2HE / 165.2HE
IRIDIUM SERIES
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und
Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von
über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher
Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können
außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen
ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine
Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus
dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise
der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die
Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln
folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU
RoHS2 und 2023/988/EU Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der
EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten
magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen
Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der
Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.
Safety instructions
accidents and the risk of suffocation. Permanently extreme levels of over 85 dB can lead to irreparable
damage to the hearing. Music systems with high amplifier output power can reach levels of 130 dB or
more. Extreme levels can also hinder the perception of important traffic noises and distract from what is
happening on the road. Ground Zero GmbH and its sales partners expressly assume no responsibility for
hearing damage, physical damage or any damage to property or consequential damage resulting from
improper or careless use or improper installation of its products. In particular, any claims are forfeited
through the use under competitive conditions.
Manufacturer's declaration
of the following EU directives (including all applicable changes): 2011/65 / EU RoHS2 and 2023/988 /
EU directive on general product safety. The full text of the EU declaration of conformity is available at
www.ground-zero-audio.com. Loudspeakers contain magnetized metals and some valuable raw materials
and must not be disposed of with normal household waste. Please leave defective or no longer required
components to a local recycling facility at the end of their practical use.
Sicherheitshinweise / Safety instructions
: Keep all parts of the content and the packaging away from children and pets to avoid
: Hereby, Ground Zero GmbH declares that this product conforms to the rules
Page 6
GROUND ZERO GZIC 130.2HE / 165.2HE
IRIDIUM SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein.
Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich
um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die
Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle.
Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung
neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und
damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz
zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter
what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or
any other music direction. However, audio reproduction quality at each desired volume is elementary.
Some music styles require higher levels while others prefer the soft tones. GROUND ZERO considers all
the different wishes of customers during the development of new products. Along with this, the target is to
create the most realistic sound, to transfer the soul of the music and the intention of the performer.
Summarized to one phrase: RESPECT THE MUSIC!
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
