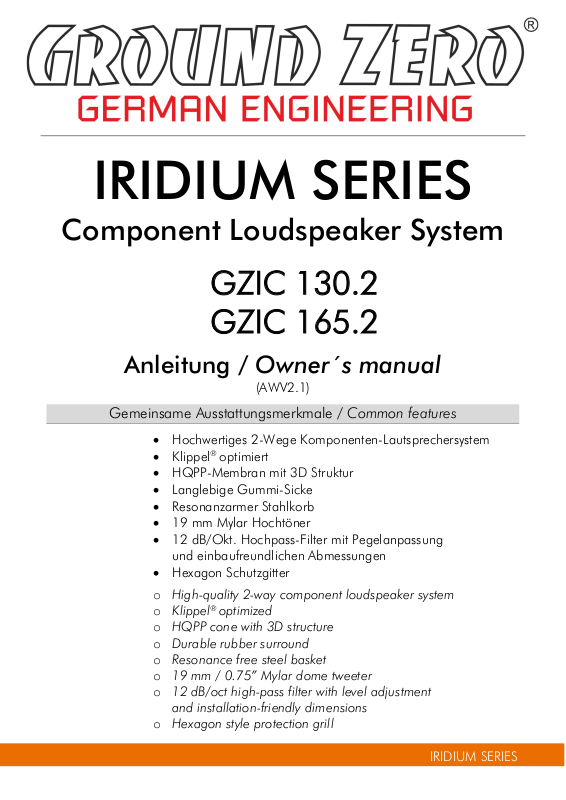

IRIDIUM SERIES
IRIDIUM SERIES
Component Loudspeaker System
GZIC 130.2
GZIC 165.2
Anleitung / Owner´s manual
Gemeinsame Ausstattungsmerkmale / Common features
• Hochwertiges 2-Wege Komponenten-Lautsprechersystem
• Klippel
• HQPP-Membran mit 3D Struktur
• Langlebige Gummi-Sicke
• Resonanzarmer Stahlkorb
• 19 mm Mylar Hochtöner
• 12 dB/Okt. Hochpass-Filter mit Pegelanpassung
• Hexagon Schutzgitter
o High-quality 2-way component loudspeaker system
o Klippel
o HQPP cone with 3D structure
o Durable rubber surround
o Resonance free steel basket
o 19 mm / 0.75” Mylar dome tweeter
o 12 dB/oct high-pass filter with level adjustment
o Hexagon style protection grill
®
und einbaufreundlichen Abmessungen
®
and installation-friendly dimensions
(AWV2.1)
optimiert
optimized
Page 2
GROUND ZERO GZIC 130.2 / 165.2
IRIDIUM SERIES
Anpassung des Hochtonpegels:
The tweeter level can be set by positioning the jumper to the required level position
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other
important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component
Allgemeine Einbauhinweise / General installation note

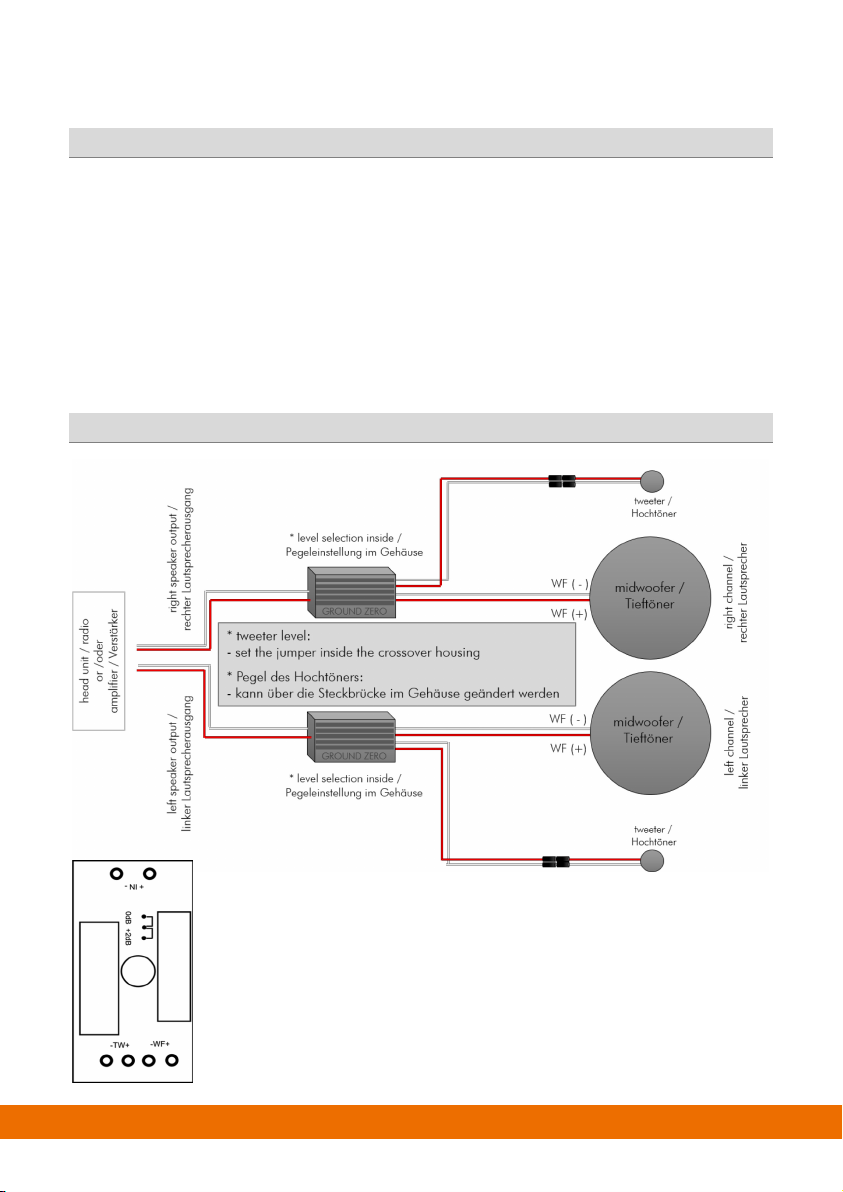

Anschluss der Frequenzweiche / Crossover wiring
Der Pegel kann über die Position der Steckbrücke gewählt werden
Tweeter level adjustment:
Page 3
GROUND ZERO GZIC 130.2 / 165.2
IRIDIUM SERIES
Modell /
model
GZIC 130.2
GZIC 165.2
Nom. Durchmesser /
nominal diameter
Lautsprecher Version /
loudspeaker type
Impedanz /
impedance
Frequenzgang /
frequency response
Übergangsfrequenz /
cross frequency
5000 Hz (12 dB/Okt. / oct.)
Hochpass-Filter / high pass filter
Belastbarkeit (RMS) /
power handling (RMS)
Belastbarkeit (max) /
power handling (max)
Wirkungsgrad /
efficiency (SPL)
Resonanzfrequenz /
resonance frequency
X
max
Maße /
dimensions
Hochtöner / tweeter
GZIT 19M
Tieftöner / midwoofer
GZIK 130
Tieftöner / midwoofer
GZIK 165
Durchmesser (nom.) /
diameter (nominal)
Einbauausschnitt /
m
ounting cutout
Einbautiefe /
m
ounting depth
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und
in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung
oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen
oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and
conditions. For further information contact your local retailer or distributor.
Technische Daten / Specifications
13 cm / 5.25“ 16.5 cm / 6.5“
2-way component loudspeaker system
4 Ohm / ohms
60 Hz – 20 kHz 50 Hz – 20 kHz
90 Watt / Watts 100 Watt / Watts
140 Watt / Watts 150 Watt / Watts
90 dB 91 dB
78 Hz 72 Hz
8 mm / 0.31” 9 mm / 0.35”
19 mm / 0.75” 130 mm / 5.25” 165 mm / 6.5”
41.5 mm / 1.63” 117.5 mm / 4.61” 142.5 mm / 5.61”
15 mm / 0.59” 58 mm / 2.28” 68 mm / 2.68”
Garantie und Gewährleistungsbestimmungen
Terms of warranty
Verified with KLIPPEL®
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement system
for speaker development during the German in-house development as well as for QC reporting for
most production lines at the factory. The results of LPM and LSI measurements are the basis for
evaluating and verifying further development enabling to offer perfectly working products in any
practical application. Continuous and advanced trainings for development employees ensure the
highest possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Page 4
GROUND ZERO GZIC 130.2 / 165.2
IRIDIUM SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche
Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine
andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle.
Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die
unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen
Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst:
RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter what kind of music is the personal
favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction. However, audio reproduction quality at
each desired volume is elementary. Some music styles require higher levels while others prefer the soft tones. GROUND ZERO considers all
the different wishes of customers during the development of new products. Along with this, the target is to create the most realistic sound, to
transfer the soul of the music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und
Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen.
Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die
Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren
Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und
Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der
Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich
aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.
Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte
Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter
benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.
Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid accidents and the risk of
suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage to the hearing. Music systems with high amplifier
output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of important traffic noises and distract from
what is happening on the road. Ground Zero GmbH and its sales partners expressly assume no responsibility for hearing damage, physical
damage or any damage to property or consequential damage resulting from improper or careless use or improper installation of its
products. In particular, any claims are forfeited through the use under competitive conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of the following EU directives
(including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers contain magnetized metals and
some valuable raw materials and must not be disposed of with normal household waste. Please leave defective or no longer required
components to a local recycling facility at the end of their practical use.
Sicherheitshinweise / Safety instructions
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25 - 85658 Egmating - Germany
Tel. +49 (0)8095 / 873 83 -0 Fax -10
www.ground-zero-audio.com
