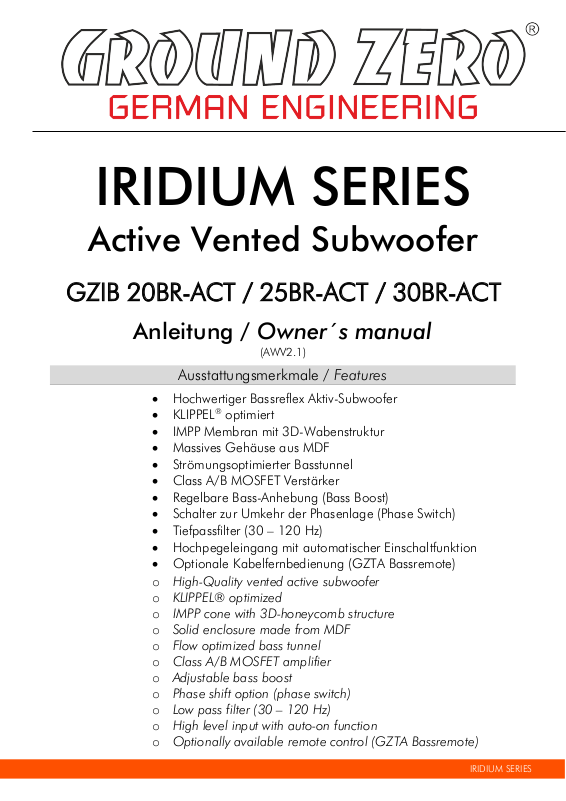

IRIDIUM SERIES
IRIDIUM SERIES
Active Vented Subwoofer
GZIB 20BR-ACT / 25BR-ACT / 30BR-ACT
Anleitung / Owner´s manual
Ausstattungsmerkmale / Features
• Hochwertiger Bassreflex Aktiv-Subwoofer

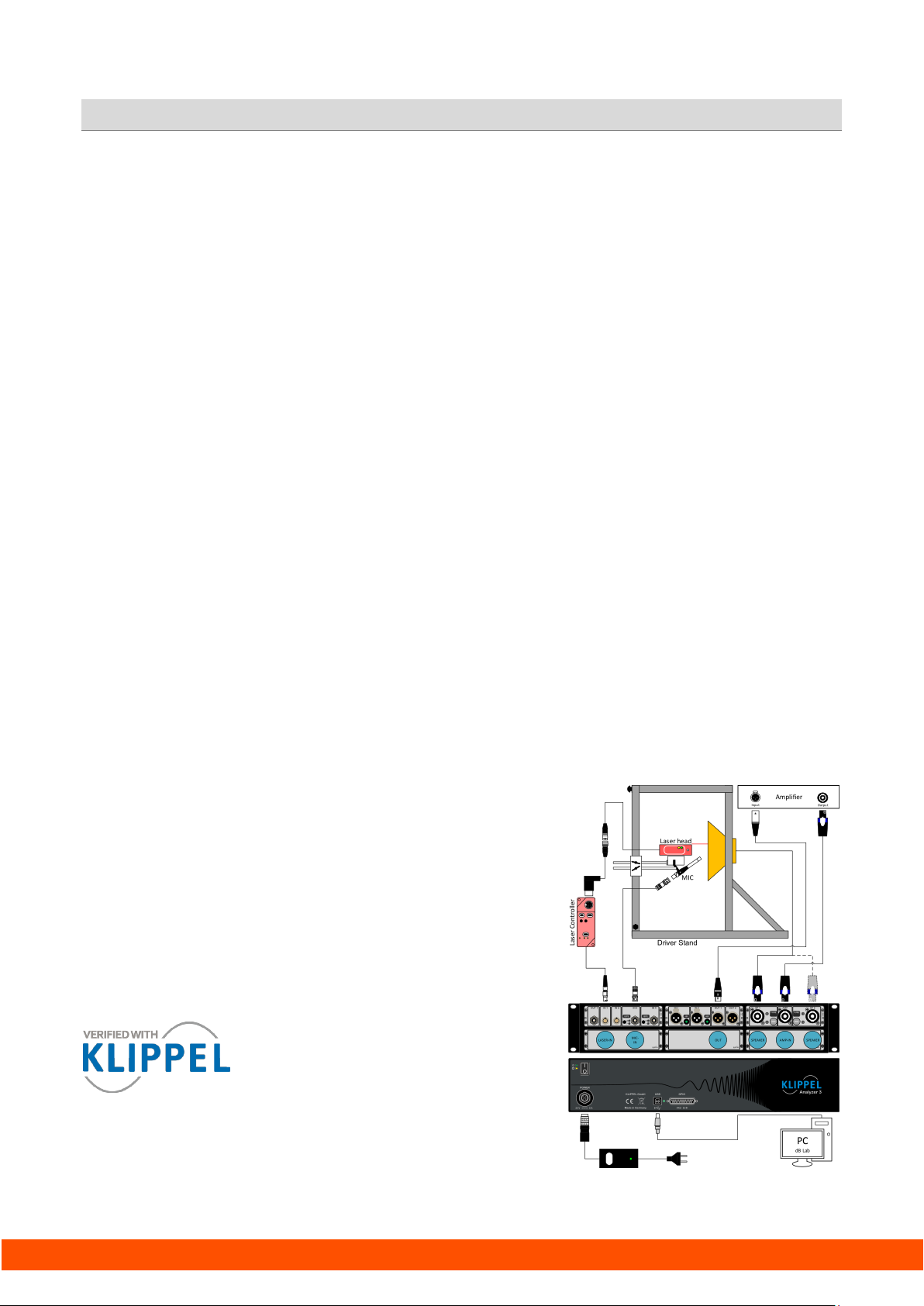

• KLIPPEL
• IMPP Membran mit 3D-Wabenstruktur
• Massives Gehäuse aus MDF
• Strömungsoptimierter Basstunnel
• Class A/B MOSFET Verstärker
• Regelbare Bass-Anhebung (Bass Boost)
• Schalter zur Umkehr der Phasenlage (Phase Switch)
• Tiefpassfilter (30 – 120 Hz)
• Hochpegeleingang mit automatischer Einschaltfunktion
• Optionale Kabelfernbedienung (GZTA Bassremote)
o High-Quality vented active subwoofer
o KLIPPEL® optimized
o IMPP cone with 3D-honeycomb structure
o Solid enclosure made from MDF
o Flow optimized bass tunnel
o Class A/B MOSFET amplifier
o Adjustable bass boost
o Phase shift option (phase switch)
o Low pass filter (30 – 120 Hz)
o High level input with auto-on function
o Optionally available remote control (GZTA Bassremote)
®
optimiert
(AWV2.1)
Page 2
GROUND ZERO GZIB 20BR-ACT/25BR-ACT/30BR-ACT
IRIDIUM SERIES
Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel
Freude mit ihrem neuen Produkt aus der IRIDIUM Serie.
Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes.
Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum
Produkt beantwortet der Fachhandel oder unser Customer Support.
Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese
ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten
Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der
Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt
aufzusuchen.
Thank you for choosing a great GROUND ZERO product! We hope you will enjoy this product from the
IRIDIUM series.
This owner´s manual contains information you need to use this product. Please read it carefully in order to
achieve the best possible result. Your car audio specialist or our customer support will answer further
questions about the product and its use.
Subwoofers are an important part of your car audio system. Please keep in mind, however, that they can
only achieve their full performance if all other components of the entire system are carefully coordinated
with one another. It is therefore recommended consulting a car audio specialist dealer or workshop for the
assembly of the system and its installation and sound adjustments.
Einleitung / Introduction
IRIDIUM Serie / Series – Top Performance
Die IRIDIUM-Serie repräsentiert das Einstiegslinie von GROUND ZERO und bietet
dennoch bereits eine Vielzahl an nützlichen Funktionen und dazu erstaunliche
Performance. Das Sortiment enthält eine Reihe an erschwinglichen Verstärkern,
Lautsprecher für nahezu alle Anwendungen, sowie Subwoofer für den täglichen
Gebrauch oder auch SPL Bedürfnisse. Neben einzelnen Subwoofern, sind aber auch
bereits bestückte passive oder aktive Gehäusesubwoofer in verschiedenen Größen für
viele Anwendungen und Anforderungen erhältlich.
Representing the entry level of GROUND ZERO, the IRIDIUM series offers many useful
features and amazing performance. The line-up contains a variety of affordable
amplifiers, speakers and subwoofers for daily use and even for SPL purpose. Apart from
subwoofer drivers, there are loaded passive and active enclosures available in different
sizes for many applications and demands.
Allgemeine Einbauhinweise / General installation note
Page 3
GROUND ZERO GZIB 20BR-ACT/25BR-ACT/30BR-ACT
IRIDIUM SERIES
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen,
die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other
important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component
Sicherheitshinweise / Safety instructions
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um
Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen
Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen.
Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom
Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine
Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem
unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner
Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Gerät der Richtlinie 2014/30/EU (EMV)
entspricht. Hiermit wird außerdem erklärt, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller
anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC - Richtlinie über die allgemeine
Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf
Elektronische Produkte enthalten wertvolle Rohstoffe und dürfen nicht über den normalen Hausmüll entsorgt werden. Bitte
bringen Sie das Gerät nach Ende der Lebensdauer zu Ihrer lokalen Recyclingeinrichtung.
Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid accidents and the
risk of suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage to the hearing. Music systems
with high amplifier output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of
important traffic noises and distract from what is happening on the road. Ground Zero GmbH and its sales partners
expressly assume no responsibility for hearing damage, physical damage or any damage to property or consequential
damage resulting from improper or careless use or improper installation of its products. In particular, any claims are
forfeited through the use under competitive conditions.
Manufacturer‘s declaration: Herewith Ground Zero GmbH declares that this product complies with the directive
2014/30/EU (EMC) and further declares that this product is in conformity with the rules of the EU directives (including all
applicable amendments) 2011/65/EU RoHS2 and 2001/95/EC General Product Safety directive. The full text of the
Declaration of Conformity (EU) is available at the following internet address:
products contain valuable raw materials and must not be disposed of with normal household waste. At the end of its
service life, please bring the device to your local recycling facility.
Garantie und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in
der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder
bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder
Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and
conditions. For further information contact your local retailer or distributor.
www.ground-zero-audio.com verfügbar.
www.ground-zero-audio.com. Electronic
Page 4
GROUND ZERO GZIB 20BR-ACT/25BR-ACT/30BR-ACT
IRIDIUM SERIES
Modell /
model
GZIB 20BR-ACT
Lautsprecherdurchmesser
/ speaker diameter
20 cm / 8“
Impedanz /
impedance
4 Ω
Membran /
cone
IMPP
Max. Ausgangsleistung /
max. output power
220 W max
RMS Ausgangsleistung /
rated output power
120 W RMS
Tiefpassfilter /
low pass filter
30 – 120 Hz
Phasenschalter /
phase shift
0° / 180°
Verzerrungsfaktor (THD) /
distortion (THD)
< 0.09%
Rauschabstand /
signal to noise ratio
>90 dB (A)
Empfohlene Betriebsspannung /
recommended operation voltage
Volumen netto /
volume net
17 L / 0.60 ft³
Abmessungen (Breite x Höhe x Tiefe (oben/unten))
Dimension (width x height x depth (top/bottom))
Modell /
model
GZIB 25BR-ACT
Lautsprecherdurchmesser
/ speaker diameter
25 cm / 10“
Impedanz /
impedance
4 Ω
Membran /
cone
IMPP
Max. Ausgangsleistung /
max. output power
270 W max
RMS Ausgangsleistung /
rated output power
150 W RMS
Tiefpassfilter /
low pass filter
30 – 120 Hz
Phasenschalter /
phase shift
0° / 180°
Verzerrungsfaktor (THD) /
distortion (THD)
< 0.09%
Rauschabstand /
signal to noise ratio
>90 dB (A)
Empfohlene Betriebsspannung /
recommended operation voltage
Volumen netto / volume net
33 L / 1.16 ft³
Abmessungen (Breite x Höhe x Tiefe (oben/unten))
Dimension (width x height x depth (top/bottom))
Modell /
model
GZIB 30BR-ACT
Lautsprecherdurchmesser
/ speaker diameter
30 cm / 12“
Impedanz /
impedance
4 Ω
Membran /
cone
IMPP
Max. Ausgangsleistung /
max. output power
300 W max
RMS Ausgangsleistung /
rated output power
180 W RMS
Tiefpassfilter /
low pass filter
30 – 120 Hz
Phasenschalter /
phase shift
0° / 180°
Verzerrungsfaktor (THD) /
distortion (THD)
< 0.09%
Rauschabstand /
signal to noise ratio
>90 dB (A)
Empfohlene Betriebsspannung /
recommended operation voltage
Volumen netto / volume net
37 L / 1.31 ft³
Abmessungen (Breite x Höhe x Tiefe (oben/unten))
Dimension (width x height x depth (top/bottom))
Technische Daten / Specifications
10V – 15V
400 x 270 x 305/245 mm
15.75” x 10.63” x 12.01”/9.65”
10V – 15V
440 x 320 x 285/360 mm
17.32” x 12.60” x 11.22”/14.17”
10V – 15V
460 x 370 x 310/400mm
18.11” x 14.57” x 12.20/15.75”
Page 5
GROUND ZERO GZIB 20BR-ACT/25BR-ACT/30BR-ACT
IRIDIUM SERIES

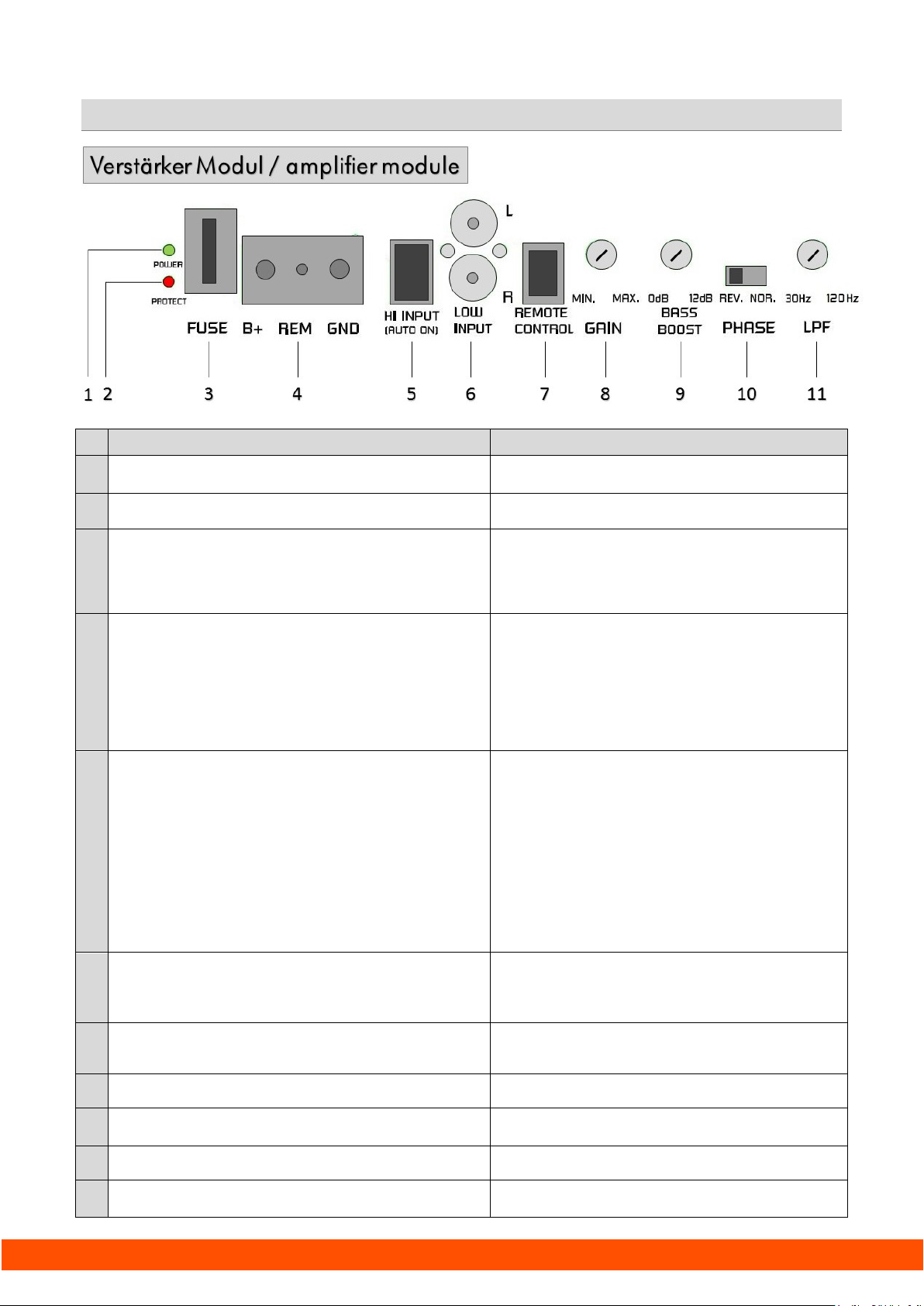

Ausstattungsmerkmal
Feature
1
Betriebsanzeige
Power indicator
2
Störungsanzeige
Diese leuchtet im Fall einer Störung oder Überhitzung
Protection indicator
Lights up in case of a defect or overheating
3
Sicherung
desselben Typs und mit gleichem Wert ersetzt werden.
Fuse
and value.
4
Steckeranschluss der Stromversorgung
Hinweis:
Achtung! Für die Stromversorgung sollte ein ausreichend
dimensioniertes Kabel verwendet werden (min. 6 mm²)
Connector for the power supply
Note:
Important: Please use an adequate power and ground wire
(at least 6 mm²) for the power supply
5
Hochpegeleingang
Automatische Einschaltfunktion
Vorsicht! Nutzen Sie keinesfalls den Hochpegel- und den
Vorverstärkereingang (Cinch) gleichzeitig
High level input
Auto-on function
Attention! Do not use the high- and low level input
simultaneously
6
Vorverstärkereingang (Cinch)
kers.
Low level input (RCA)
7
Anschluss für die Fernbedienung
Remote connector
control unit
8
GAIN - Regler für die Eingangsempfindlichkeit
Zum Einstellen der Eingangsempfindlichkeit
GAIN - Input level control
To adjust the input sensitivity
9
Regler zur Bassanhebung
Bass Boost control
10
Schalter zur Umkehr der Phasenlage
0° (NOR.) oder 180° (REV.) schaltbar
Phase shift switch
0° (NOR.) or 180° (REV.) switchable
Tiefpass-Frequenzweiche
Low pass crossover
Anschlüsse und Einstellungen / Connections and functions
Diese leuchtet im Betriebszustand
Bei einem Defekt oder zu hoher Belastung kann diese Sicherung
die Elektronik vor größerem Schaden bewahren. Eine defekte
Sicherung darf ausschließlich gegen eine neue Sicherung
REM Anschluss für Einschaltspannung (Remote)
GND Masse Anschluss
B+ +12 Volt (Batterie)
Bei der Verwendung des Hochpegeleingangs wird
keine Einschaltspannung (Remote) benötigt
Hiermit lässt sich der Verstärker mittels Hochpegel- Signal
betreiben. Verbinden Sie hierzu Kabel des Adapters direkt mit
den Lautsprecherausgängen der Signalquelle (Autoradio)
Die Auto-On Funktion des Hochpegeleingangs ermöglicht den
Betrieb ohne zusätzliche Einschaltspannung (Remote). Der
Verstärker schaltet sich ein, sobald ein Signal am
Hochpegeleingang anliegt
Lights up in operation mode
In the event of an internal defect or excessive load, this fuse
can protect the electronics from major damage. A defective
fuse may only be replaced with a new fuse of the same type
REM Power on remote connection
GND Ground connection
B+ +12 Volt (battery)
When using the high level input, it is unnecessary to
connect the remote wire
The harness of the high level input terminal should be
connected directly to the speaker output of the head unit
The auto-on function of the high level input enables using
the amplifier without any additional remote connection. The
unit will turn on automatically as soon as a signal is
recognized
Eingang für den linken (L) und rechten (R) Kanal des Verstär
Dient zum Anschluss des Vorverstärker-ausgangs einer SignalQuelle (Autoradio) oder einer externen elektronischen Weiche
Anschluss der optional erhältlichen Basspegel-Fernbedienung
Zum Einstellen der Bassanhebung (0 – 12 dB)
11
Einstellung der Grenz-Frequenz (30 Hz ~ 120 Hz)
Left (L) and right (R) channel input of the amplifier. To be
connected to the pre-amplified output of a source unit
(head unit) or of an external electronic crossover
To connect the optionally available bass level remote
To adjust the bass increasement (0 – 12 dB)
To adjust the cut-off frequency (30 Hz ~ 120 Hz)
Page 6
GROUND ZERO GZIB 20BR-ACT/25BR-ACT/30BR-ACT
IRIDIUM SERIES
Kabelfarbe
Anschluss
Cable color
Connection
grau
grey
grau/schwarz
grey/black
weiß
white
weiß/schwarz
white/black
Symptoms
Check
Remedy / Fault
No audible signal
Check the fuse
Check the remote wire
No audible signal
Amplifier does not switch to operation mode
Amplifier does not switch to operation mode
No signal audible
Anzeichen
Kontrolle
Hilfe / Fehler
Kein Signalton
Verstärker schaltet sich nicht ein
Kein Signal hörbar
Belegung des Hochpegeleingangs / High level input connection
rechter Kanal (-)
rechter Kanal (+)
linker Kanal (-)
linker Kanal (+)
right channel (-)
right channel (+)
left channel (-)
left channel (+)
Hilfe zur Fehlersuche
Sicherung prüfen
Leuchtet die Betriebsanzeige?
Leuchtet die Störungsanzeige?
Stromversorgung?
(am Verstärker)
Keine Einschaltspannung?
Cinch- oder Lautsprecherkabel
prüfen
Stromversorgung prüfen
Einschaltspannung prüfen
Thermische Schutzschaltung
aktiv
Störung oder Defekt
Sicherung prüfen
Stromversorgung prüfen
Einschaltspannung prüfen
Ausgang für die
Schaltspannung am
Steuergerät prüfen
Cinchleitung ersetzen
Lautsprecherkabel auf
korrekte Polung prüfen
Trouble shooting guide
Does the PWR LED light up?
Does the PROT LED light up?
No power supply (at the
amplifier)
No remote voltage
RCA cable or speaker wires
Check the power wiring
Overheat protection active
Defect or damage
Check the fuse
Check the power wiring
Check the remote wire
Check the remote wire output
of the head unit
Replace the RCA cable
Check the polarity of the
speaker wires
Page 7
GROUND ZERO GZIB 20BR-ACT/25BR-ACT/30BR-ACT
IRIDIUM SERIES
Verified with KLIPPEL®
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement system
for speaker development during the German in-house development as well as for QC reporting for
most production lines at the factory. The results of LPM and LSI measurements are the basis for
evaluating and verifying further development enabling to offer perfectly working products in any
practical application. Continuous and advanced trainings for development employees ensure the
highest possible qualification.
The Linear Parameter Measurement (LPM) module of the KLIPPEL® Analyzer System is dedicated to
identifying the electrical and mechanical small signal (Thiele/Small) parameters of electro-dynamical
transducers with high accuracy. It is based on the electrical impedance by measuring the voltage and
current at the speaker terminals. An additional benefit of the displacement measurement is the
identification the suspension creep parameters, resulting in better accuracy of the loudspeaker model
at low frequencies. The LPM provides tools to identify and avoid typical problems such as poor signal
to noise ratio and malfunction due to nonlinear effects of the driver or amplifier limiting.
The Large Signal Identification (LSI) module measures the linear, nonlinear and thermal parameters of
transducers operated in free air. The transducer is operated under normal working conditions
(vertical position and fixed clamped in a laser stand or enclosure). Starting in the small-signal
domain, the amplitude is gradually increased up to limits admissible for the particular transducer. The
maximal amplitude is determined automatically using the identified transducer parameters and
general protection parameters describing the thermal and mechanical load. The identification of the
model parameters is performed in real time with an adaptive system. It is based on the estimation of
the back EMF from the voltage U(t) and current signal I(t) measured at the electrical terminals. The
identified model allows locating the sources of the nonlinear distortion and their contribution to the
radiated sound. The dynamic generation of a DC-part in the displacement, amplitude compression
and other nonlinear effects can be investigated in detail. After the initial identification, a temporal
parameter variation and long-term thermal effects can be investigated.
KLIPPEL® R&D hardware and dB-Lab software for LPM/LSI measurements meet the following
standards:
Consumer Electronics Association
CEA-2031(LSI module)
International Electrotechnical Commission
IEC 60268-5, IEC 60268-7, IEC 60268-22, IEC 62458,
IEC 62459, IEC WD 63034
European Standards
BS EN 54-24
Audio Engineering Society
AES2
Institute of Electrical and Electronics Engineers
IEEE 269, IEEE 1206, IEEE 1329, IEEE 1652
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Page 8
GROUND ZERO GZIB 20BR-ACT/25BR-ACT/30BR-ACT
IRIDIUM SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder
unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils
persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin,
Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem
jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik
verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der
Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst
realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des
Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE
MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t
really matter what kind of music is the personal favorite, whether it´s Instrumental, Jazz,
Electro, Latin, Classic, Rock or any other music direction. However, audio reproduction
quality at each desired volume is elementary. Some music styles require higher levels
while others prefer the soft tones. GROUND ZERO considers all the different wishes of
customers during the development of new products. Along with this, the target is to
create the most realistic sound, to transfer the soul of the music and the intention of the
performer. Summarized to one phrase: RESPECT THE MUSIC!
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Loading...
