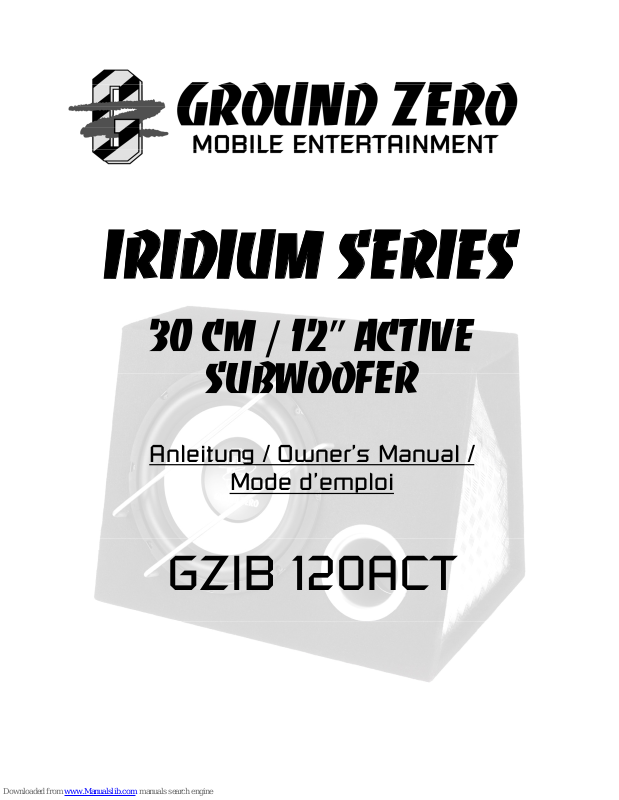

IRIDIUM SERIES
30 CM / 12” ACTIVE
SUBWOOFER
Anleitung / Owner’s Manual /
Mode d’emploi
GZIB 120ACT
Page 2
BITTE SORGFÄLTIG LESEN
Vielen Dank, dass Sie sich für ein Gerät der Marke Ground Zero entschieden haben.
Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß
mit diesen Produkten.
PLEASE READ BEFORE INSTALLATION
Thank you for selecting a Ground Zero product.
We are providing a helpful hints list which should keep you from experiencing unnecessary shut down.
Have fun with this high quality Hydrogen product.
LIRE ATTENTIVEMENT S.V.P.
Ground Zero vous remercie d’avoir choisi un produit de sa gamme.
Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie.
Bonne écoute avec ces modèles de haute puissance.
Ausstattungsmerkmale / Features / Signes Caractéristiques
• 30 cm / 12” Aktiv-Subwoofer / Active subwoofer / Subwoofer 30cm actif
• Stabiles MDF Bassreflexgehäuse / Stable vented MDF enclosure / Caisson Bass
reflex en MDF
• Hochbelastbare 2” Schwingspule / High power 2” voicecoil / Grande puissance
Bobine 2”
• IMPP Membrane / IMPP cone / Membrane IMPP
• Class AB Mosfet-Verstärker / Mosfet-Amplifier / Amplificateur Mosfet
• Phasenschalter 0 > 180° / Phase switch 0 > 180° / Phase réglable 0 > 180°
• 150 W RMS / 300 W Max
• High-Level Eingänge / High-Level Input / Entrée Haut Niveau
Page 3

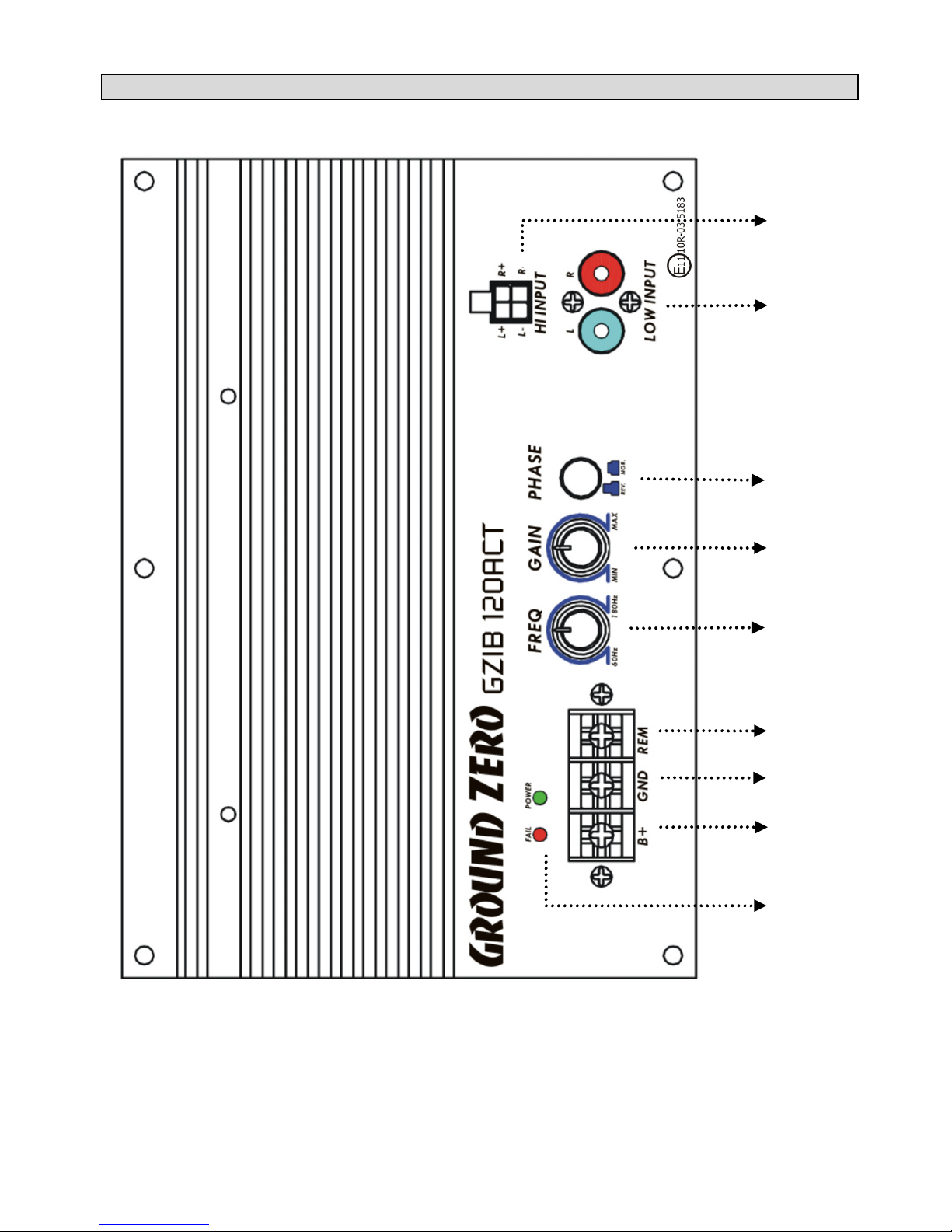

Anschlüsse und Einstellungen / Connections and functions / Connexion et réglages
1
2
3
4
5
6
7
8
9
Page 4
Anschlüsse und Einstellungen / Connections and functions / Connexion et réglages
No Erklärung Declaration Explication
1
High Level Eingänge
Hiermit lässt sich der Verstärker
mittels Hochpegel- Signal
betreiben. Verbinden Sie hierzu
die High Level Eingänge direkt
mit den Lautsprecher-ausgängen
der Headunit oder eines
vorhandenen, fahrzeugspezifischen Aktivsystems.
Nutzen Sie keinesfalls die
High-und die Low Leveleingänge gleichzeitig.
Hi
g
h Level Input
High level input terminal should
be connected with the speaker
output of the Headunit or a
carspecific active system. Do
not use the High- and Low
Level Input together at the
same time!
Entrée Haut Niveau
Entrée haut niveau connectée les
sortie Haut Parleur de l’Autoradio
Ne jamais utiliser les entrées
haut niveaux et les sortie
RCA du caisson en même
temps
2
Low Level Eingänge
Eingänge für den linken (L) und
rechten (R) Kanal des
Verstärkers. Die Vorverstärker
Ausgänge der Signalquelle
(Headunit) oder einer externen
elektronischen Weiche müssen
hier angeschlossen werden.
Low Level Input
Left (L) and Right (R) channel
inputs of the amplifier system.
Pre- amplifier outputs of a
source (head unit) or of an
external electronic crossover
must be connected to these
inputs.
Entrée bas niveau RCA
Gauche (L) et Droit (R) entrée
amplification du système. Sortie
Préampli de l’Autoradio a
raccordée sur les entrées du
caisson Amplifier
3
Phase Shift
Phasen-Schalter: 0° (Nor.) oder
180° (Rev.) schaltbar.
Phase Shift
Phase switch: 0° (Nor.) or 180°
(Rev.) switchable.
Ré
glag
e de Phase
interrupteur : 0° (Nor.) ou 180°
(Rev.)
4
Input Level
Zum einstellen der
Eingangsempflindlichkeit
Input Level
Knob for adjusting the input
sensitivity
Niveau d’entrée
Tournée le bouton pur ajustée le
Gain
5
Weiche
Zur Einstellung der oberen
Grenz-Frequenz von 40 Hz ~
160 Hz.
Crossover
To adjust the cut-off frequency
from 40 Hz ~ 160 Hz
Filtre
Ajustement de la fréquence de
40 Hz ~ 160 Hz
6
REM -> Remote
Antennenanschluss
REM -> Remote antenna
terminal
REM -> entrée Remote
7
GND -> Masse Anschluss GND -> Ground connection GND -> Raccordée au châssis
8
B+ -> +12 Volt
Wichtig:
Bitte benutzen Sie mind.
6 mm² Kabel für die
Spannungsversorgung
B+ -> +12 Volt
Important:
Please use min. 6 mm² cable
for the power supply.
B+ -> +12 Volt
Important:
S’il vous plait minimum 6
mm² pour le câble
d’alimentation
9
Satusanzeige LEDs
Betrieb (grün)
Fehler (rot)
Power / Protection LED
Power (green)
Protection (red)
Marche / Protection LED
Marche (Vert)
Protection (Rouge)
Page 5

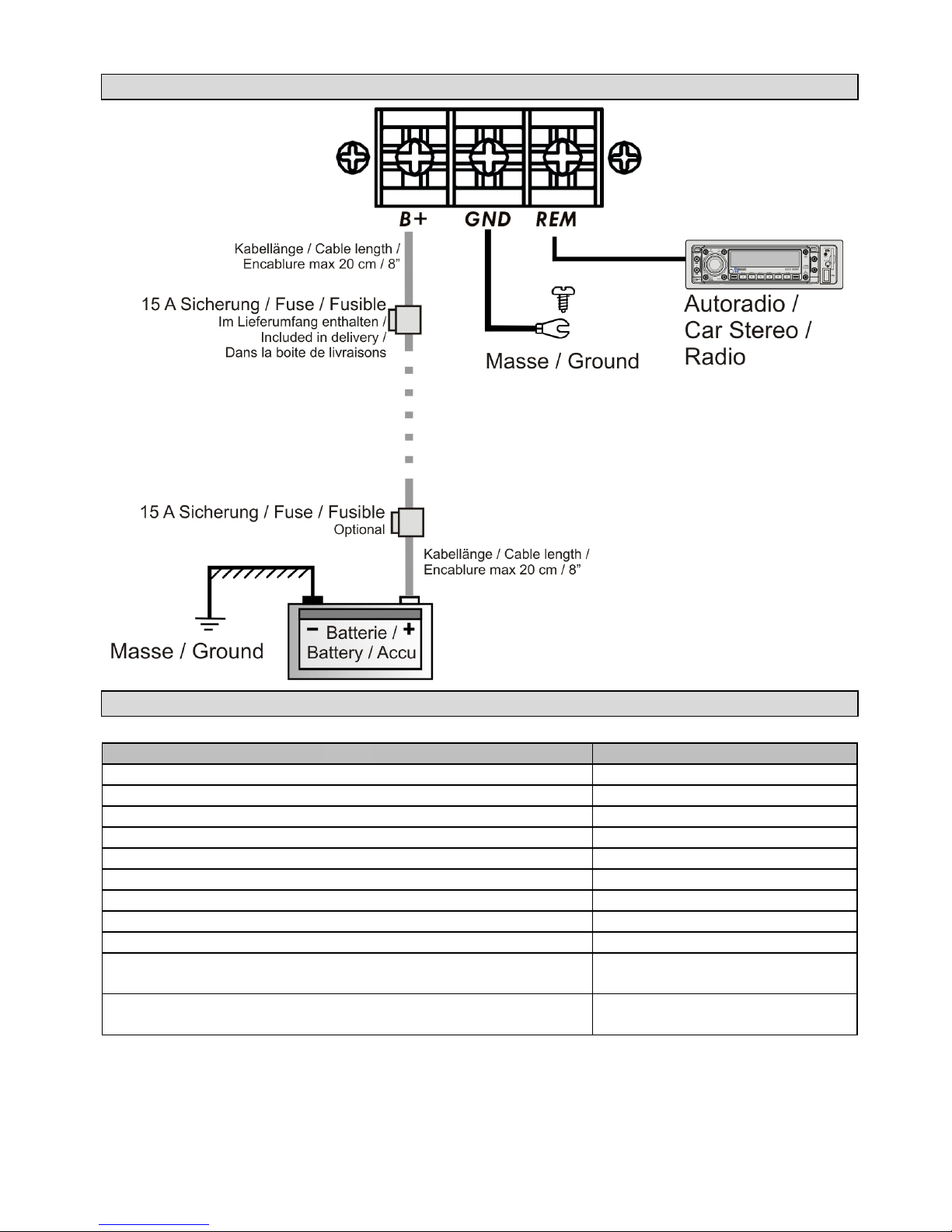

Stromanschluss / Power conection / Raccordement électrique
Technische Daten / Technical Data / Données Techniques
Model GZIB 120ACT
Woofer 30 cm / 12“
Woofer Impedanz / Impedance / Impédance 4Ω
Membran / Cone / Membrane IMPP
MAX. Ausgangsleistung / Output Power / Puissance Max 300 W MAX
RMS Ausgangsleistung / Output Power / Puissance RMS 150 W RMS
Tiefpass / Lowpass / Filtre passe bas 40 – 160 Hz
Phasenschalter / Phase shift 0° / 180°
T.H.D < 0.09%
S/N (A) >90 dB
Empfohlene Betriebsspannung / Source voltage /
Tension d' emploi
10V – 15V
Außenmaße / Dimensions
540 x 385 x 350 (160) mm /
21.26“ x 15.16“ x 13.78“ (6.30“)
Page 6

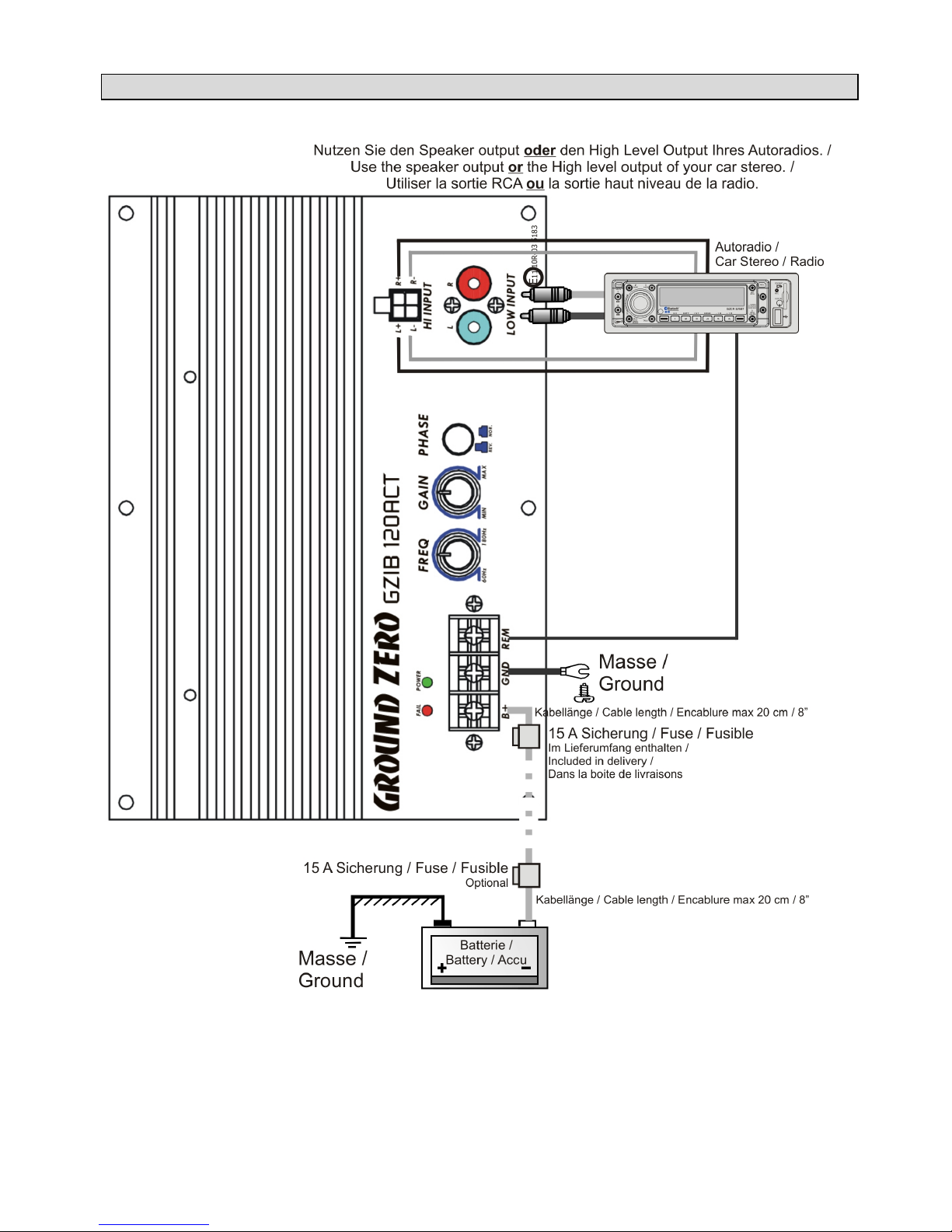

Anschlüsse / Conections / Raccordement
Page 7
Wenn irgendetwas nicht funktioniert
Trouble shooting guide
Symptoms Check Points Cure
No sound
Is the POWER LED illuminated?
Check fuses in amplifier.
Be sure remote lead is connected.
Check signal leads.
Check again control.
Check tuner/deck volume level.
Is the diagnostic LED illuminated? Check for amplifier overheating
Amp not
switching on
No power to the amplifier Check power wire or connections
No power to remote wire with receiver
on
Check connections to radio
Check audio leads
Reverse left and right RCA inputs to determine if it is
occurring before the amp
Protection LED is
on
Temperature shut down Turn radio volume down
En cas de on fonctionnement
Problèmes Contrôle
A
ide
Pas de Son
Vérifier si la LED et Allumer
V
érifiez le fusible de l'amplificateur.
regarder si le remote est connectée.
Vérifiez Les câble de signal.
Vérifiez le Gain d'entrée.
Vérifiez le niveau de volume de la source.
Le diagnostique la LED est allumé ?
V
érifier la surchauffe de l'amplificateur
Ampli pas
Alumer
Pas d’alimentation sur l’ampli
V
érifiez les raccordements électriques
Pas d’alimentation sur le rémote
V
érifiez les branchements de l’autoradio
V
érifiez les câbles Audio Inversée les câble de signal sur l’ampli
La Protection
LED et Allumer
La Température et trop haute Baissée le volume de l’Autoradio
Problem Kontrolle Hilfe
Kein Ton
Leuchtet die PWR LED? Sicherung prüfen
Remote Kabel prüfen
+12 Volt prüfen
Masse prüfen
Leuchtet die PROT LED? Gerät überhitzt
Gerät defekt
Verstärker
schaltet nicht ein
Keine Stromzufuhr Sicherung prüfen
+12Volt prüfen
Masse prüfen
Keine Spannung am Remote Remote am Radio prüfen
Ton fehlt an
einem Kanal
Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt
Page 8
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach
vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell
erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen
sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an
Wettbewerben entstanden sind.
Limited warranty - defective products must be returned in original packaging - please add a copy of
the original purchasing invoice showing the purchasing date and a detailed description of the
failure. Failure caused by overload, misuse or by using the product for competition purpose are not
covered by the warranty.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van
garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan
wedstrijden (SPL) ontstaan zijn.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
Emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La
présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise
alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non conforme
aux normes Technique (Concours SPL etc).
GROUND ZERO GmbH
Erlenweg 25; D - 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt
vorzunehmen ohne den Kunden darüber zu informieren.
We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door te
