User's Manual

Car amplifier Ground Zero GZIA 4115HPX 4-channel

In the online store Winauto you also can buy car amplifier Ground Zero GZIA 4115HPX. Delivery in Kyiv and

throughout Ukraine with payment upon receipt!

winauto.ua

Sale - Car Receivers - Facia Plates - Head Units - Car TVs and Monitors - Antennas - Car Audio - DVR - GPS Navigation - Trip Computers - Car

Alarm Systems - Mechanical Locking - Parking Systems - Car Cameras - Xenon and Lights - Established Optics - Tuning - Car Heating and Cooling -

Sound Marine and Electronics - Car Accessories - Isolation - Installation Components - Batteries, Power - Oils and Fluids -

Verstärker

Bedienungsanleitung

IRIDIUM

GZIA 2130HPX

GZIA 2235HPX

GZIA 4115HPX

2

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben.
Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu
erhalten. Viel Spaß mit diesen Produkten.

Ausstattungsmerkmale

• 4 Ohm / 2 Ohm stabil Stereo

• Einschalt- und Schutzanzeige

• Hochpass regelbar

• Tiefpass regelbar

• Auto-On @ High Level Input

• Weiß beleuchtetes Logo

• Regelbare Eingangsempfindlichkeit

• Einschaltverzögerung

• Bass Lautstärkeregler (GZIA 2130HPX / 2235HPX)

• Temperatur / Kurzschluss / Überlast-Schutz

Benötigte Materialien und Werkzeuge zur Installation

• Kreuzschlitz Schraubendreher

• Bohrmaschine, 3 mm Metallbohrer

• Befestigungsschrauben

• Stromkabel min. 10 mm²

• Massekabel min 10 mm²

• Lautsprecherkabel min. 2 x 1,5 mm²

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

3

Bitte unbedingt beachten!

• Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)

• Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

• Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem

Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten.

WARNUNG !

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik
ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim
Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir,
beim Autofahren die Musik auf geringer Lautstärke zu hören.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen:

a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes

gewährleistet ist.

b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend

Platz für die Luftzirkulation und Kühlung gibt.

b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher

bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.

Warnung

Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind.
+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, daß das Radio und andere Geräte
ausgeschaltet sind, wenn Sie die Geräte anschliessen.

Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine
minderwertigere Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie
ausgeschlossen.

4

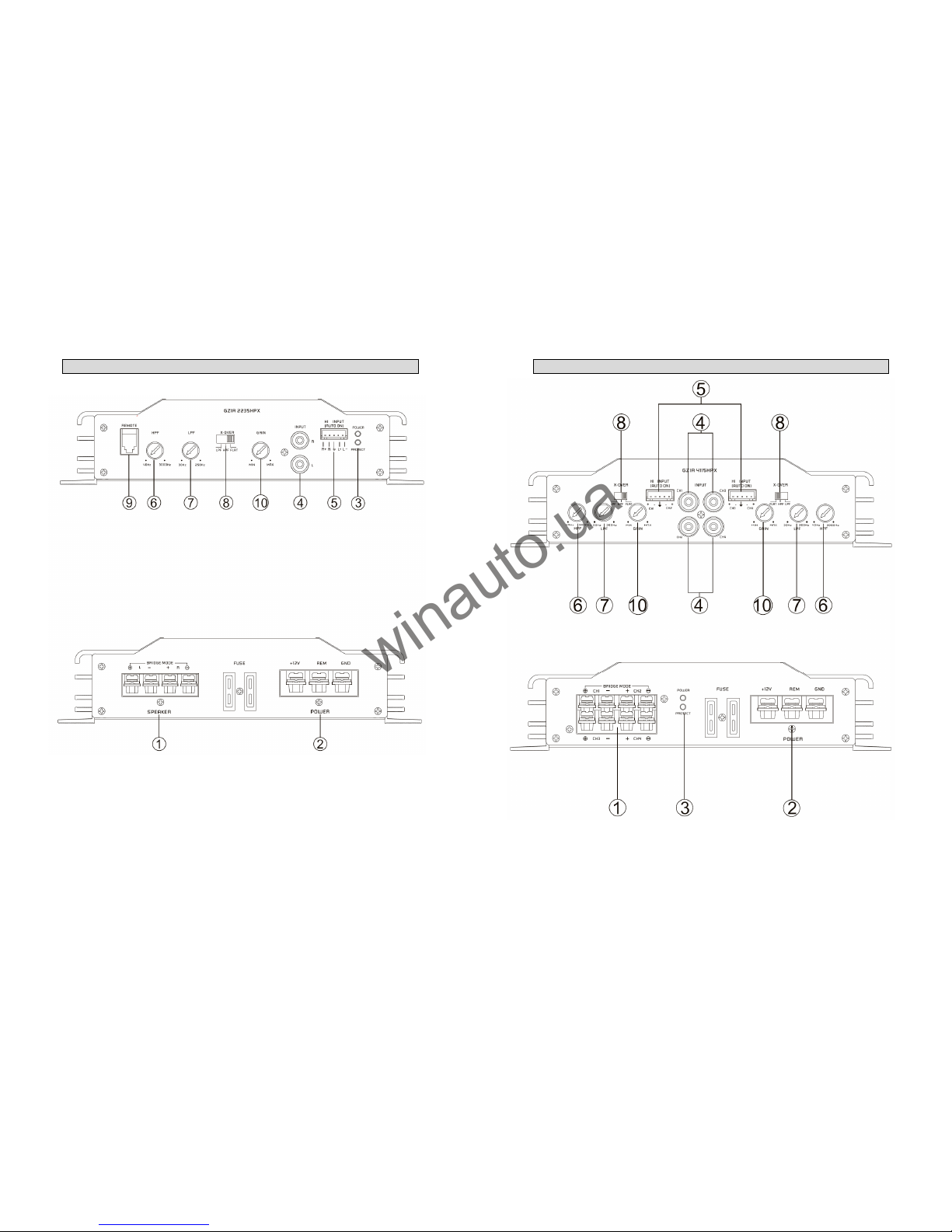

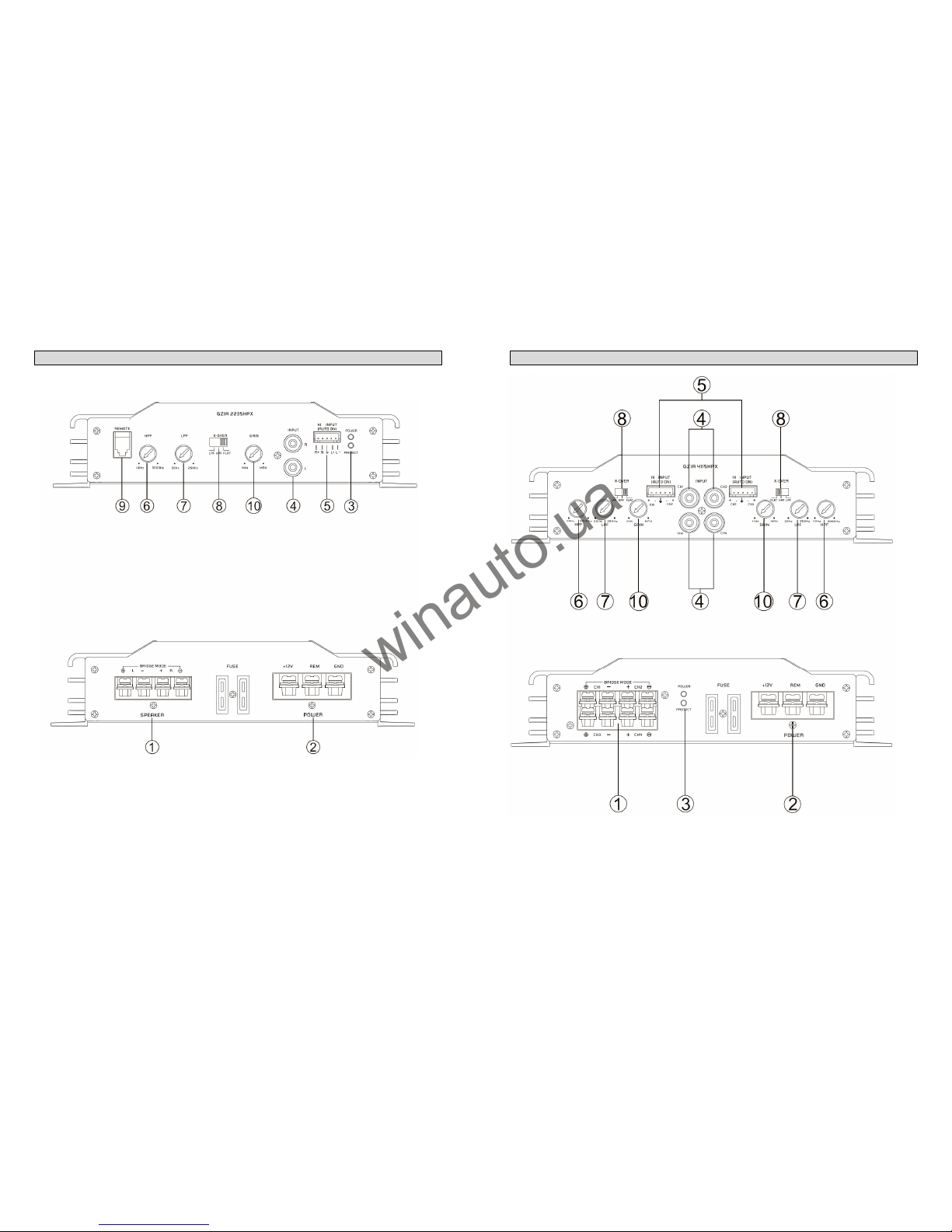

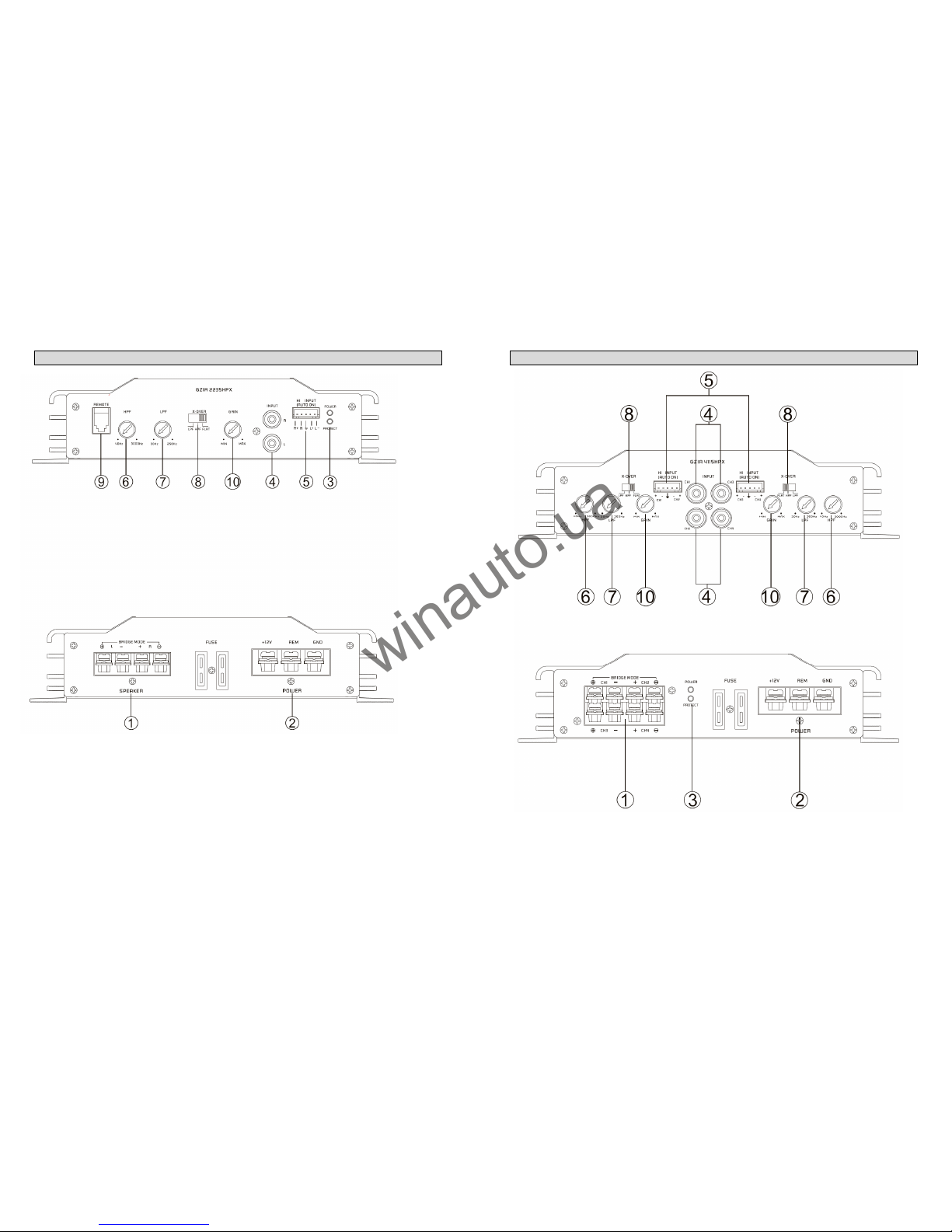

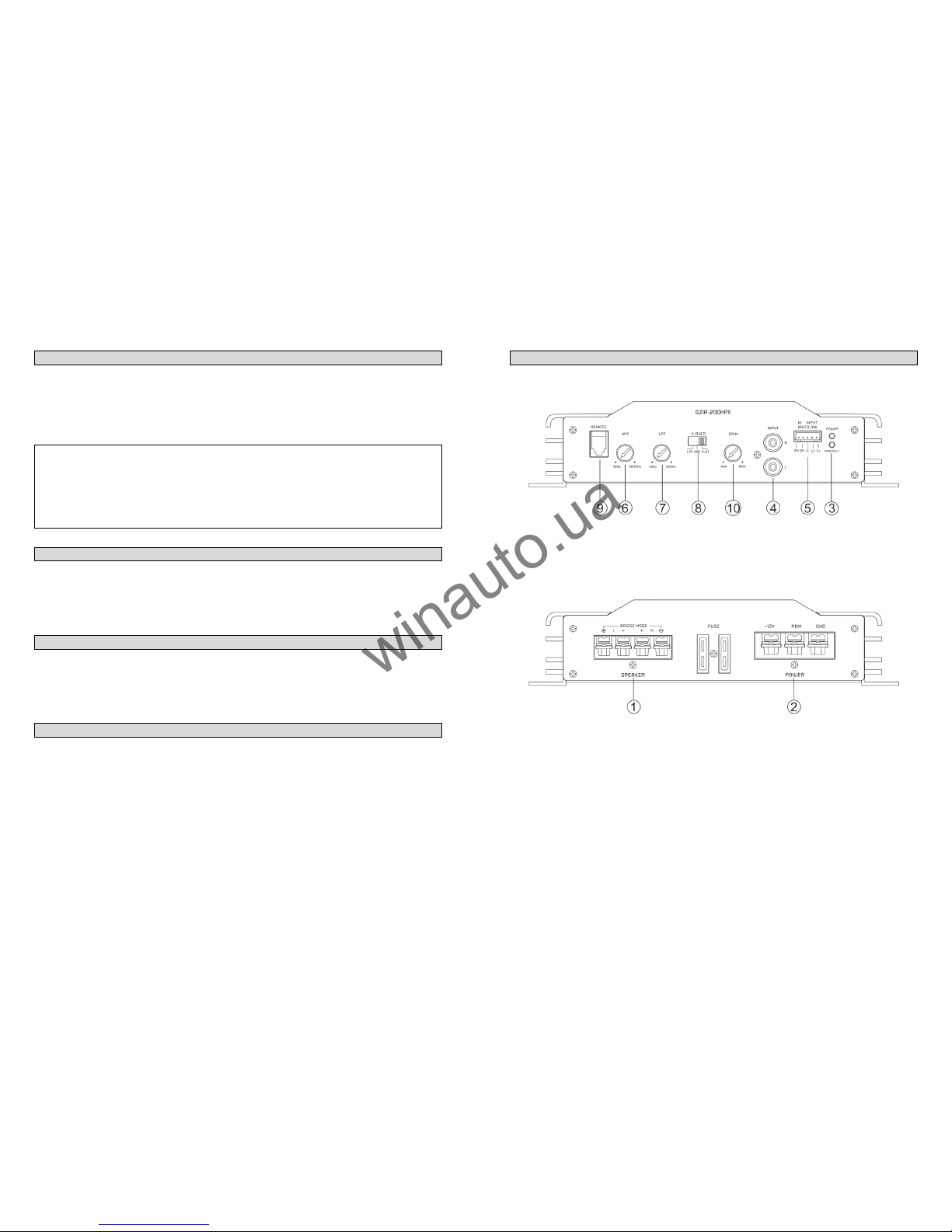

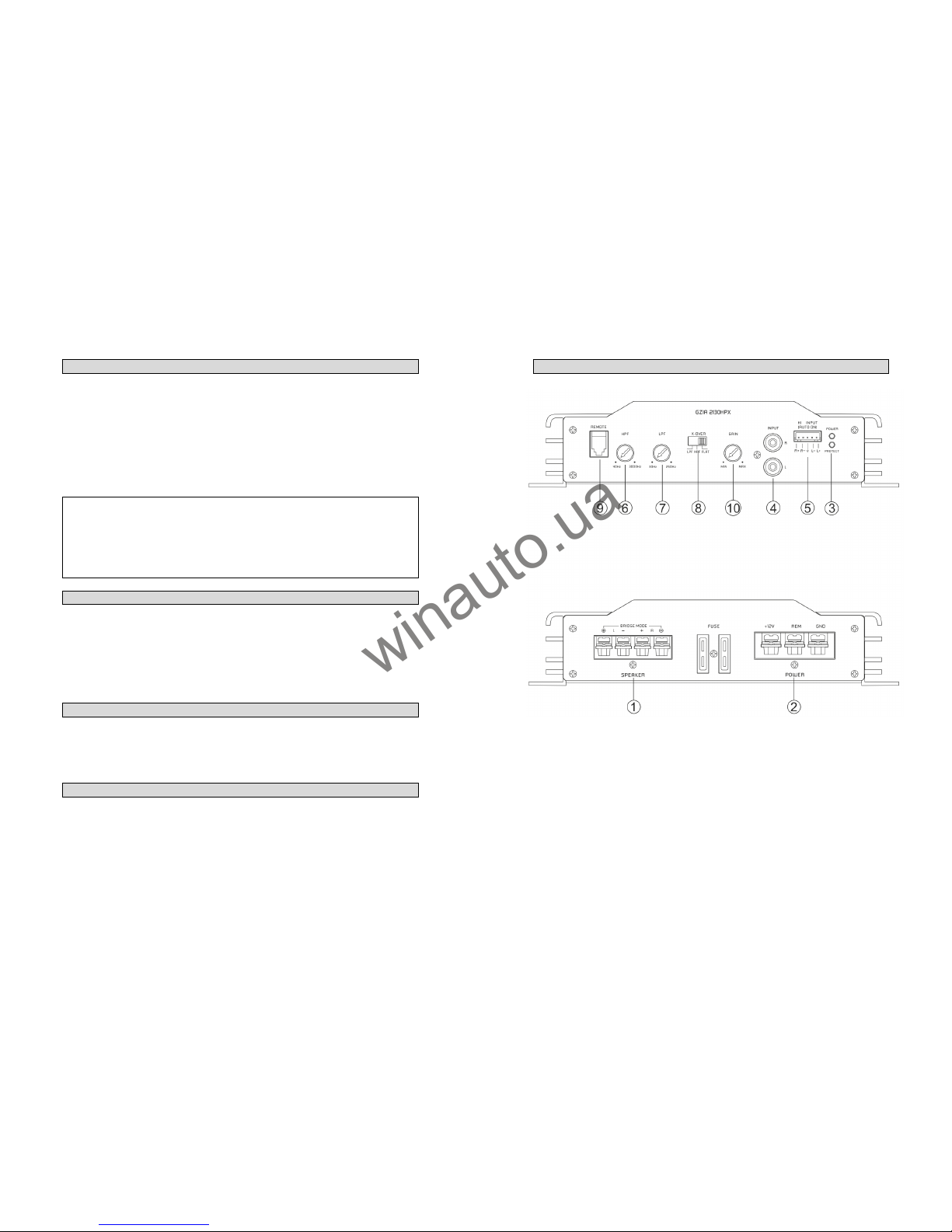

Einstellungen und Funktionen – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

5

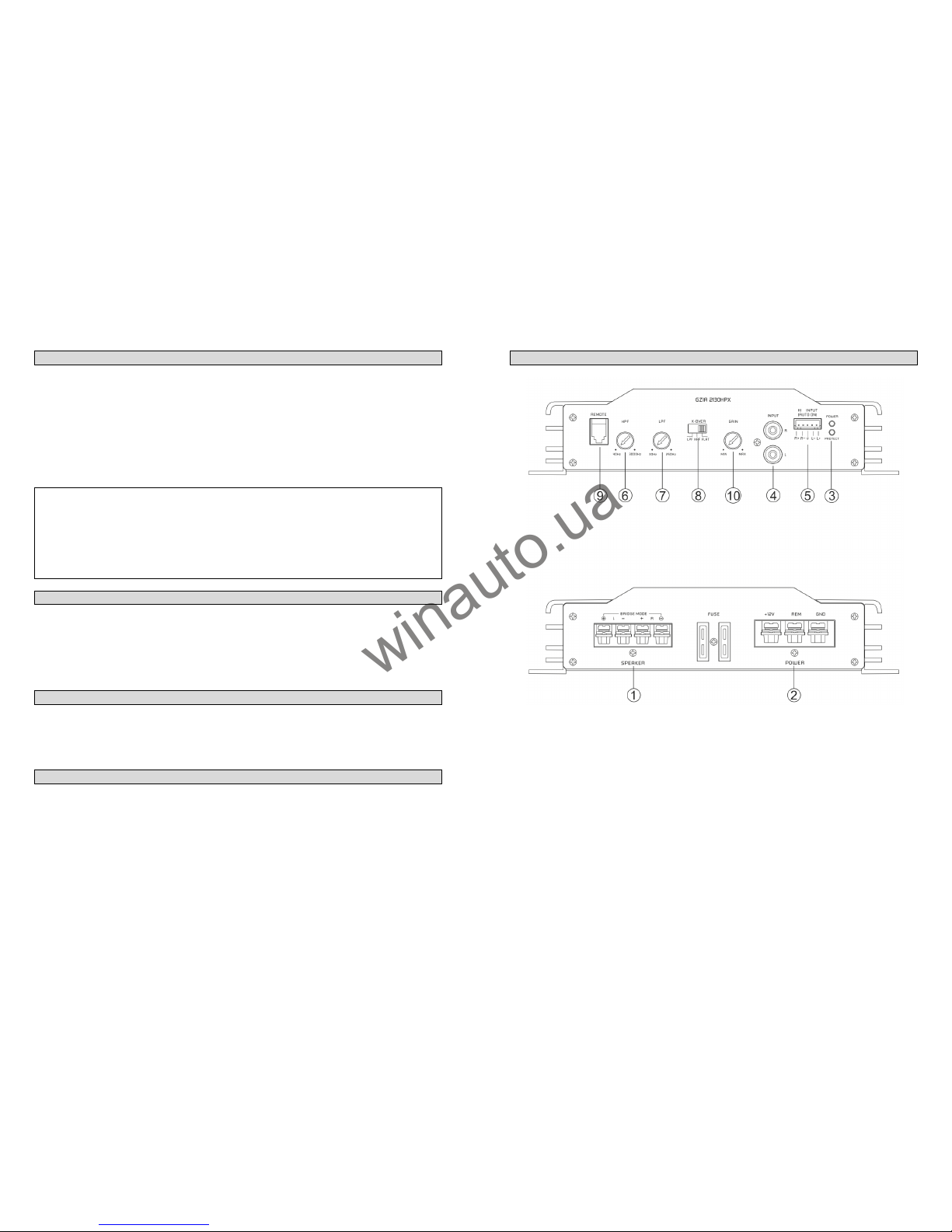

Einstellungen und Funktionen – GZIA 2235HPX

6

Einstellungen und Funktionen – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

7

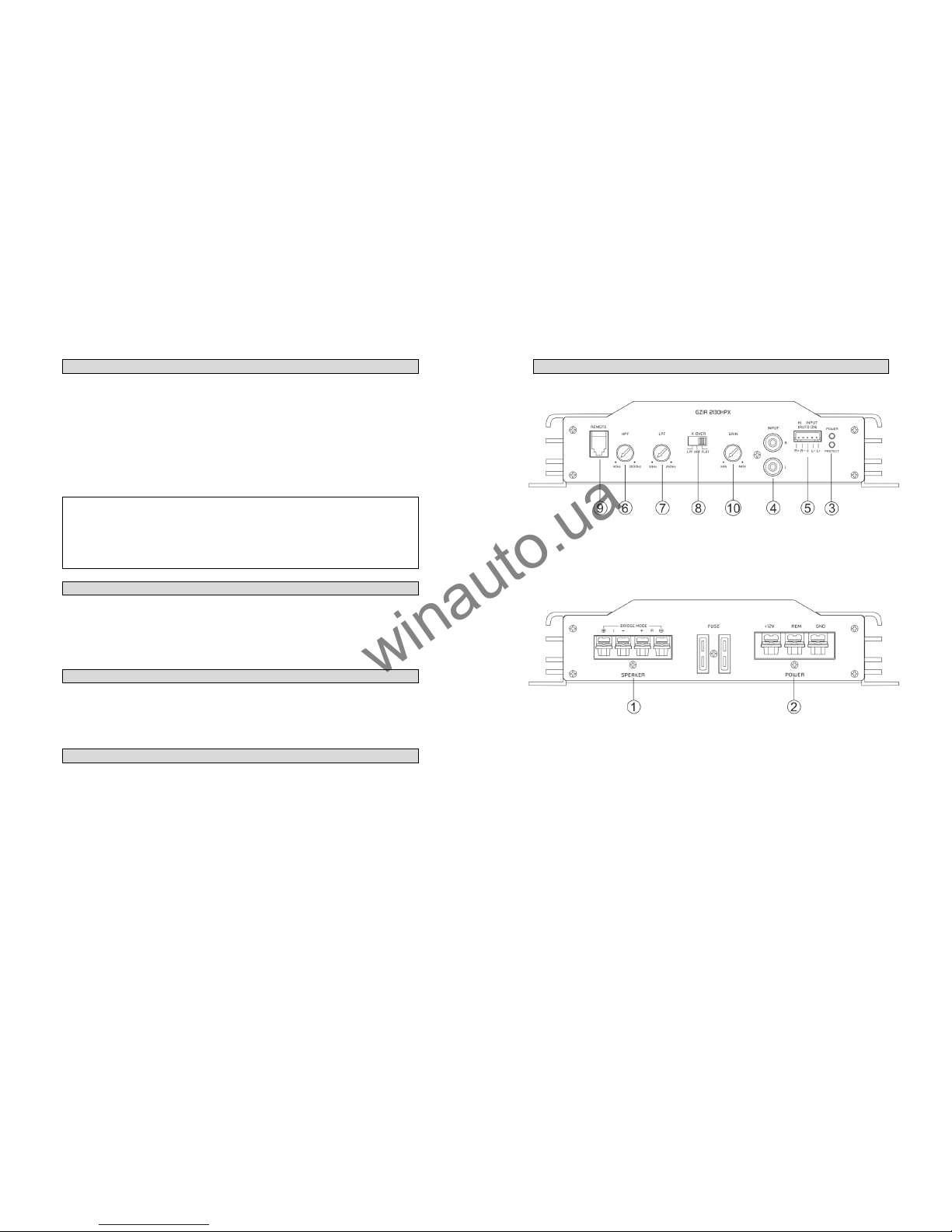

Einstellungen und Funktionen

1 Lautsprecheranschlüsse Zum Anschluss der Lautsprecher

2

Stromanschluss

GND -> Masse Anschluss
REM -> Remote Antennenanschluss [nicht bei Nutzung der High Level
Eingänge (5)]
BATT -> +12 Volt

3 Zustandsanzeige

GRÜN – OK
ROT – Fehler

4 Cinch Eingänge

An diesen Anschlüssen schließen Sie die Cinchleitungen an.
Um Störungen zu vermeiden, verwenden Sie bitte hochwertige
Cinchkabel.

WICHTIG:
Betreiben Sie niemals die High Level und die Cincheingänge
parallel. Dies kann zu Schäden am Gerät führen.
Nutzen Sie entweder die Cinch ODER die High Level Eingänge

5 High Level Eingänge

Diese Eingänge müssen genutzt werden, falls Ihre Steuereinheit nicht
über einen Low Level Cinchausgang verfügt.
Verbinden Sie diesen Eingang mit den Lautsprecherausgängen der
Steuereinheit. Die Endstufe schaltet automatisch ein, sobald ein Signal
anliegt (Auto-On).
Der Remote Anschluss des Strom-Terminals (2) bleibt frei.

WICHTIG:
Betreiben Sie niemals die High Level und die Cincheingänge
parallel. Dies kann zu Schäden am Gerät führen.
Nutzen Sie entweder die Cinch ODER die High Level Eingänge

6 High Pass Regler

Setzen Sie den Filter - Schalter auf “HIGH”. Justieren Sie die variable
HPF Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz.
Es werden alle Frequenzen unterhalb 40 - 3000 Hz gefiltert.

7 Low Pass Regler

Es werden nur noch Frequenzen unterhalb von 30 – 250 Hz
wiedergegeben (abhängig von der Reglerstellung des LPF Filters).
Setzen Sie den Filter - Schalter auf “LOW”. Justieren Sie die variable
LPF Frequenz mit dem Regler auf die gewünschte Frequenz.

8 Mode Schalter

Stellen Sie die Weiche für die ausgewählte Anwendung ein.
LPF - Nur Bassfrequenzen (unter 30 – 250 Hz) werden
wiedergegeben.
FULL - Alle Frequenzen werden übertragen.
HPF - Nur mittlere und hohe Frequenzen (über 40 – 3000 Hz) werden
übertragen.

9 Remote Control Eingang Zum Anschluss des Bass Lautstärkereglers. (GZIA 2130HPX/2235HPX)
10 Gain Level Regler Hier justieren Sie die Eingangsempfindlichkeit des Verstärkers

High Level Input

Bei Benutzung der High Level Eingänge kann es je nach Anlagen und Fahrzeug-Konfiguration zu
Störgeräuschen kommen.
Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche
zu verringern, ggf. sogar komplett zu unterbinden.

Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu
betreiben. Dies ermöglicht u.a. den Betrieb an OEM Headunits und OEM Aktivsystemen, welche
weder über Cinchausgänge, noch über einen geschaltete Remote-Ausgang verfügen.

8

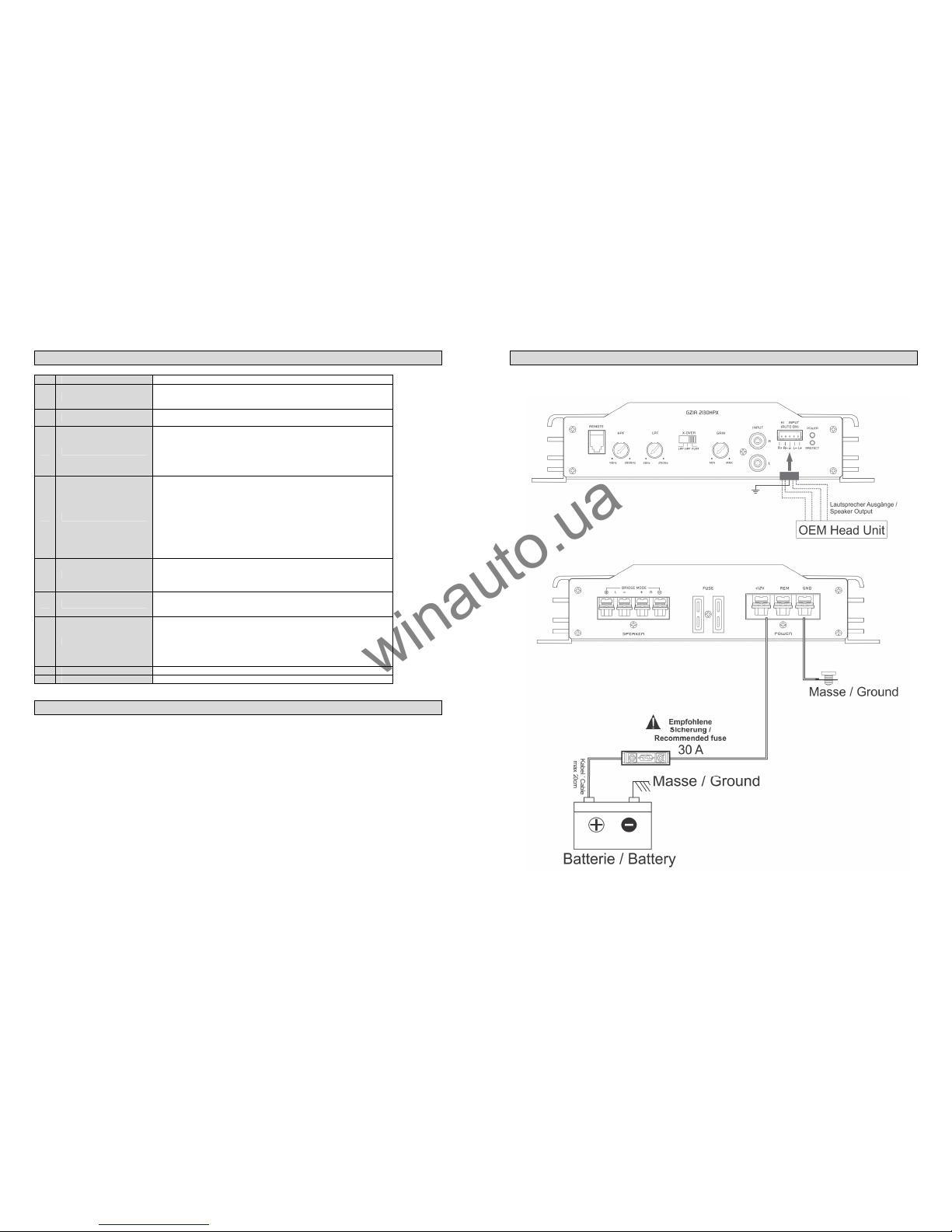

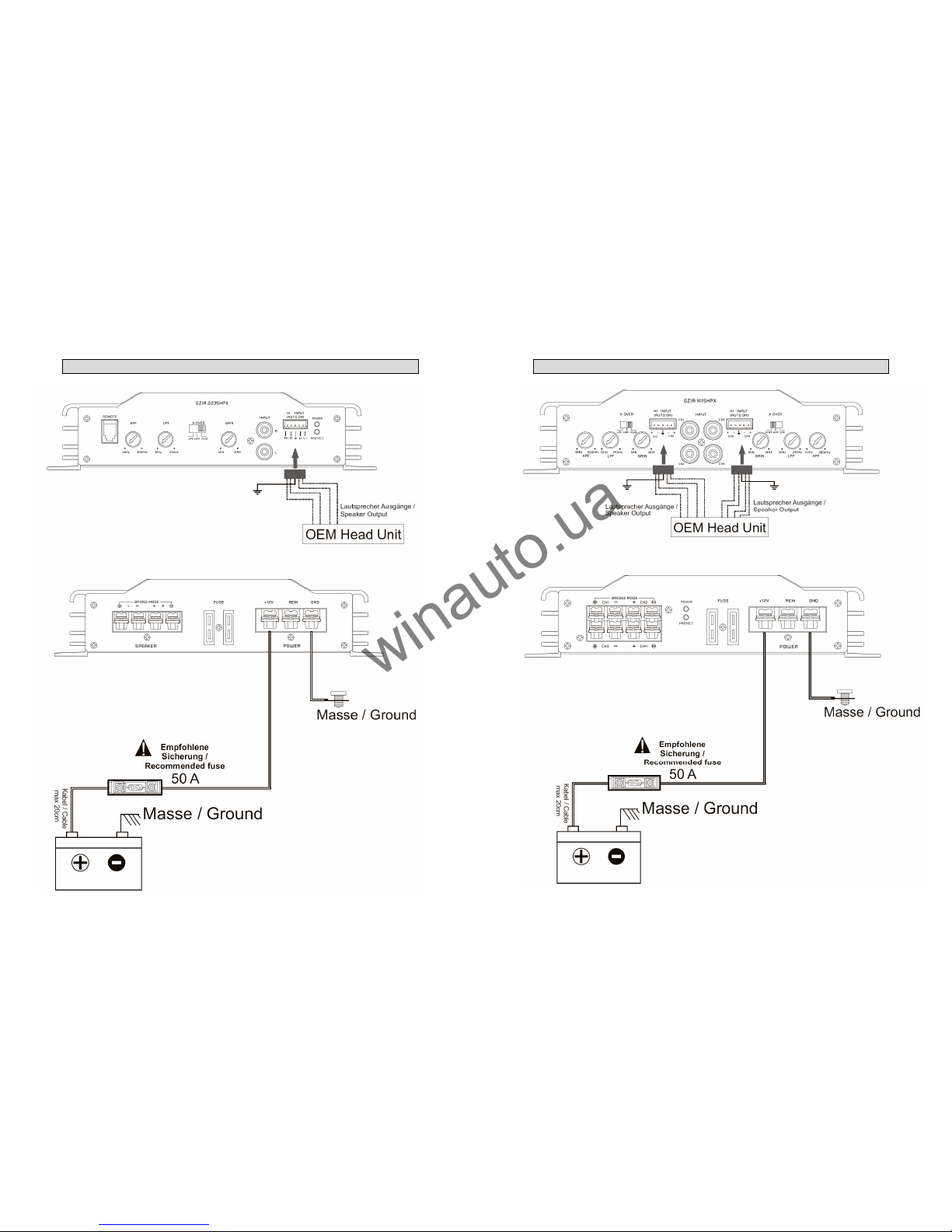

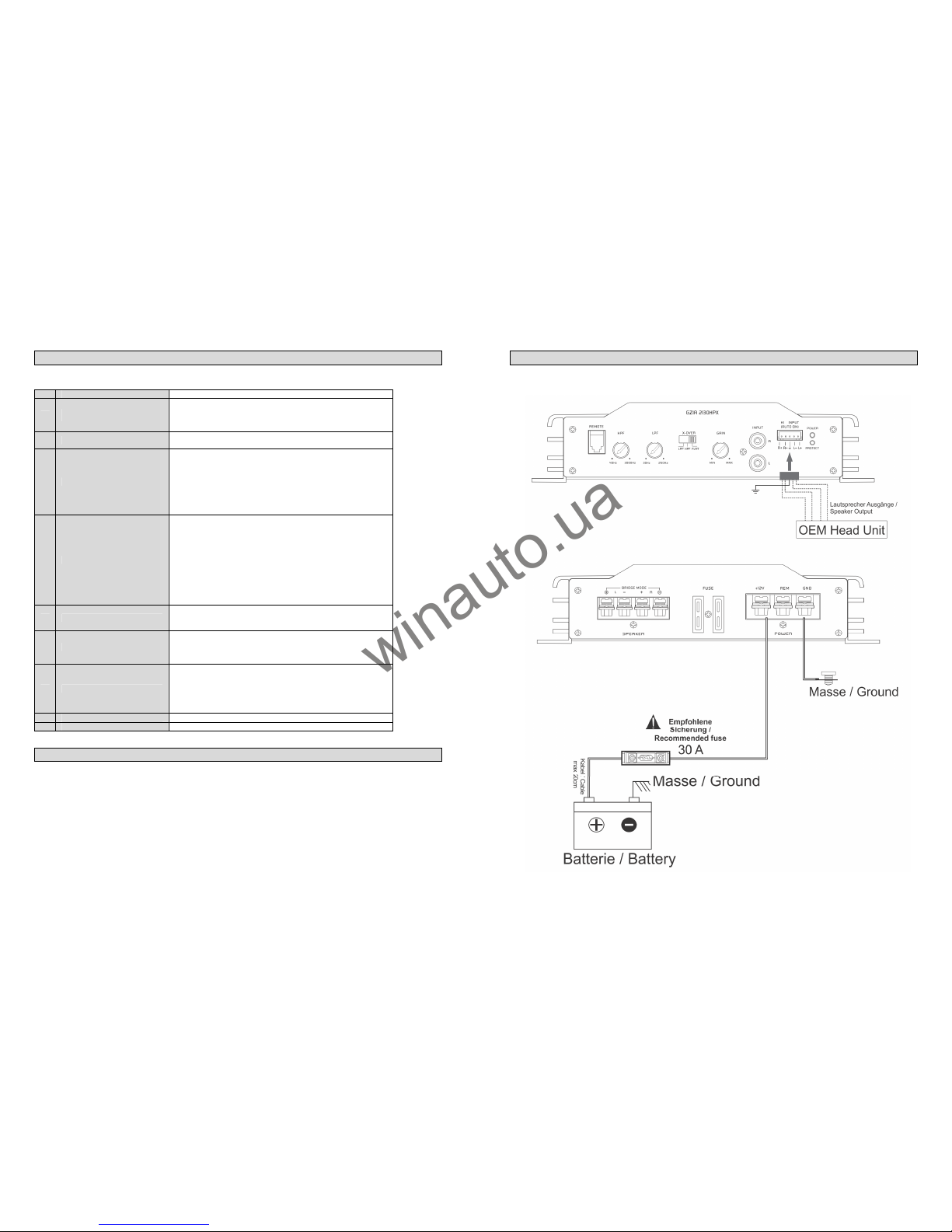

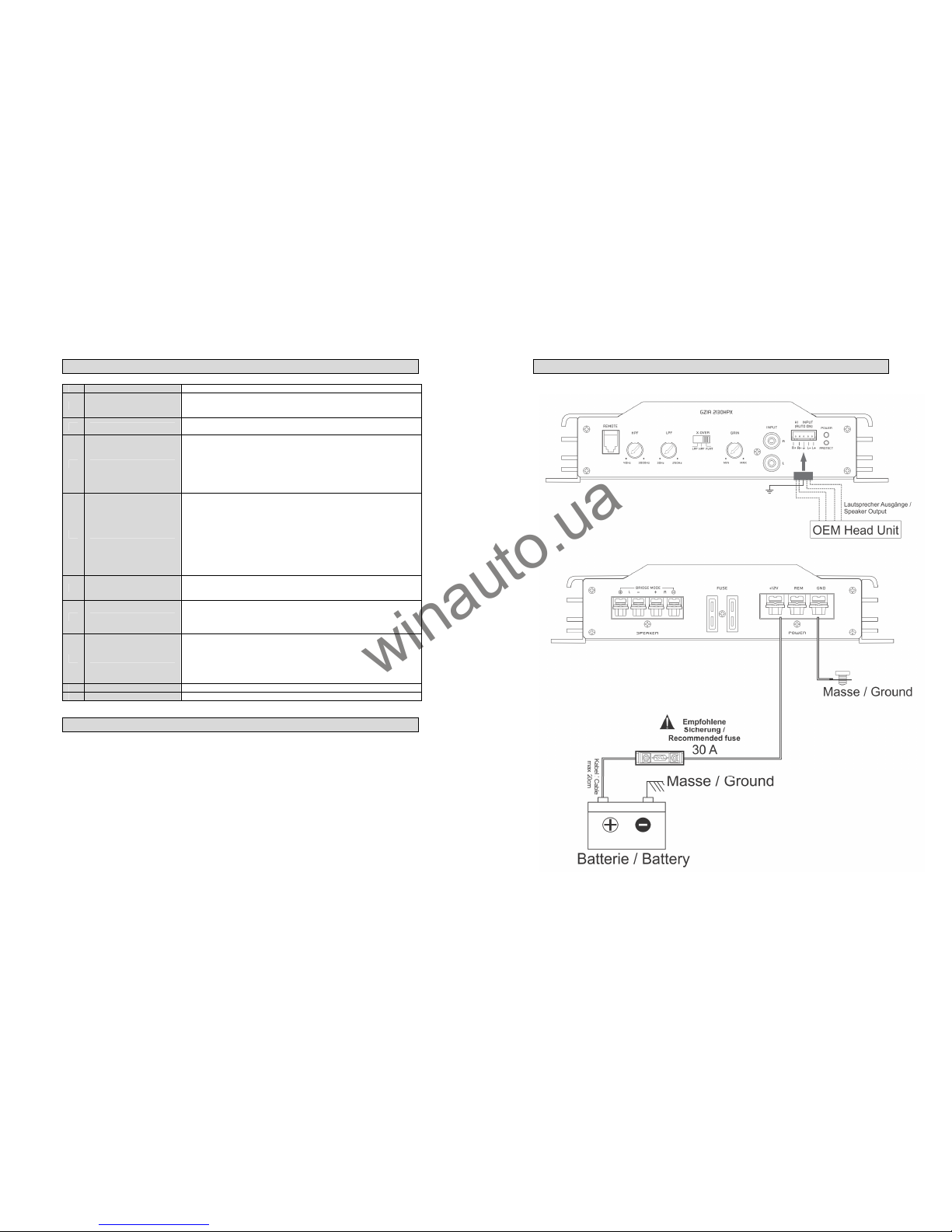

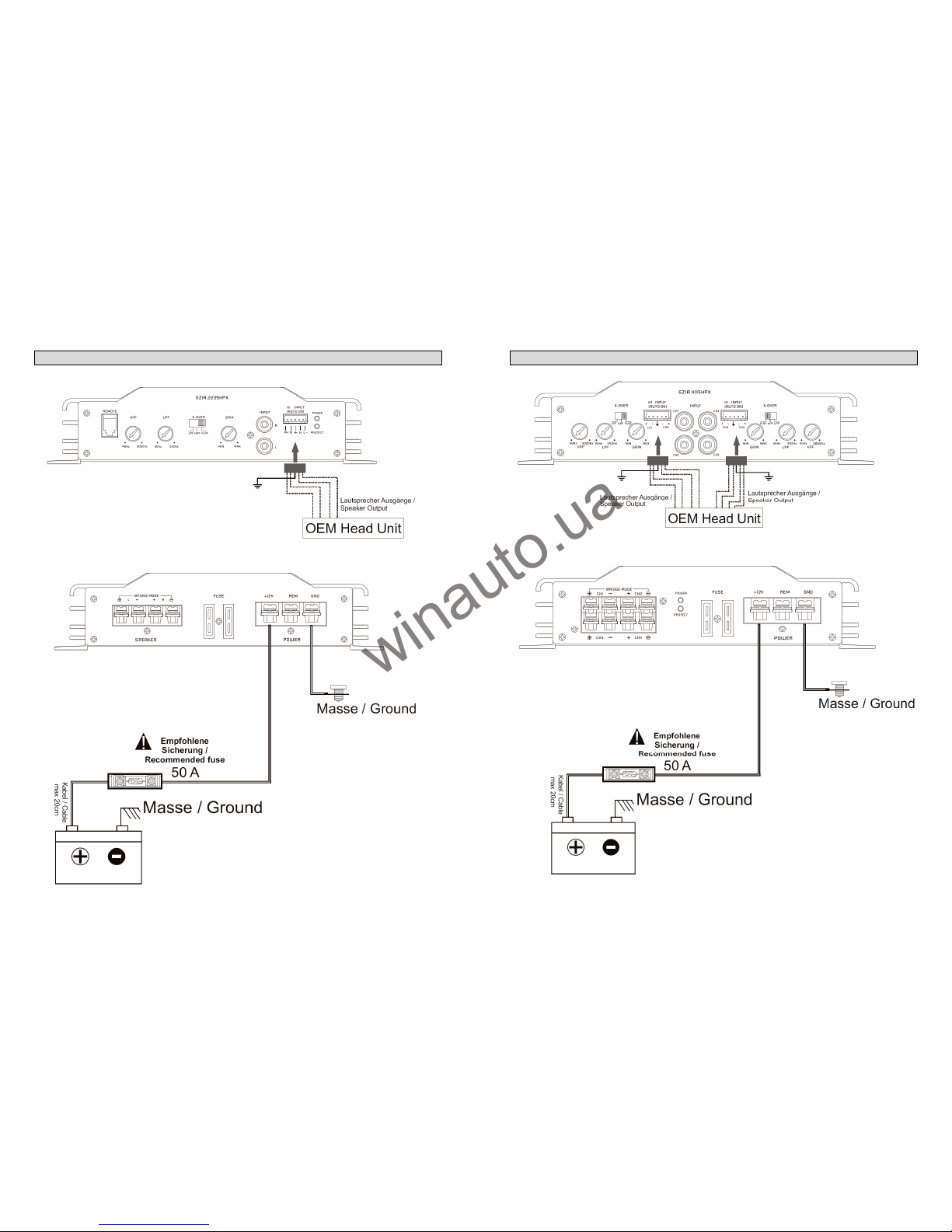

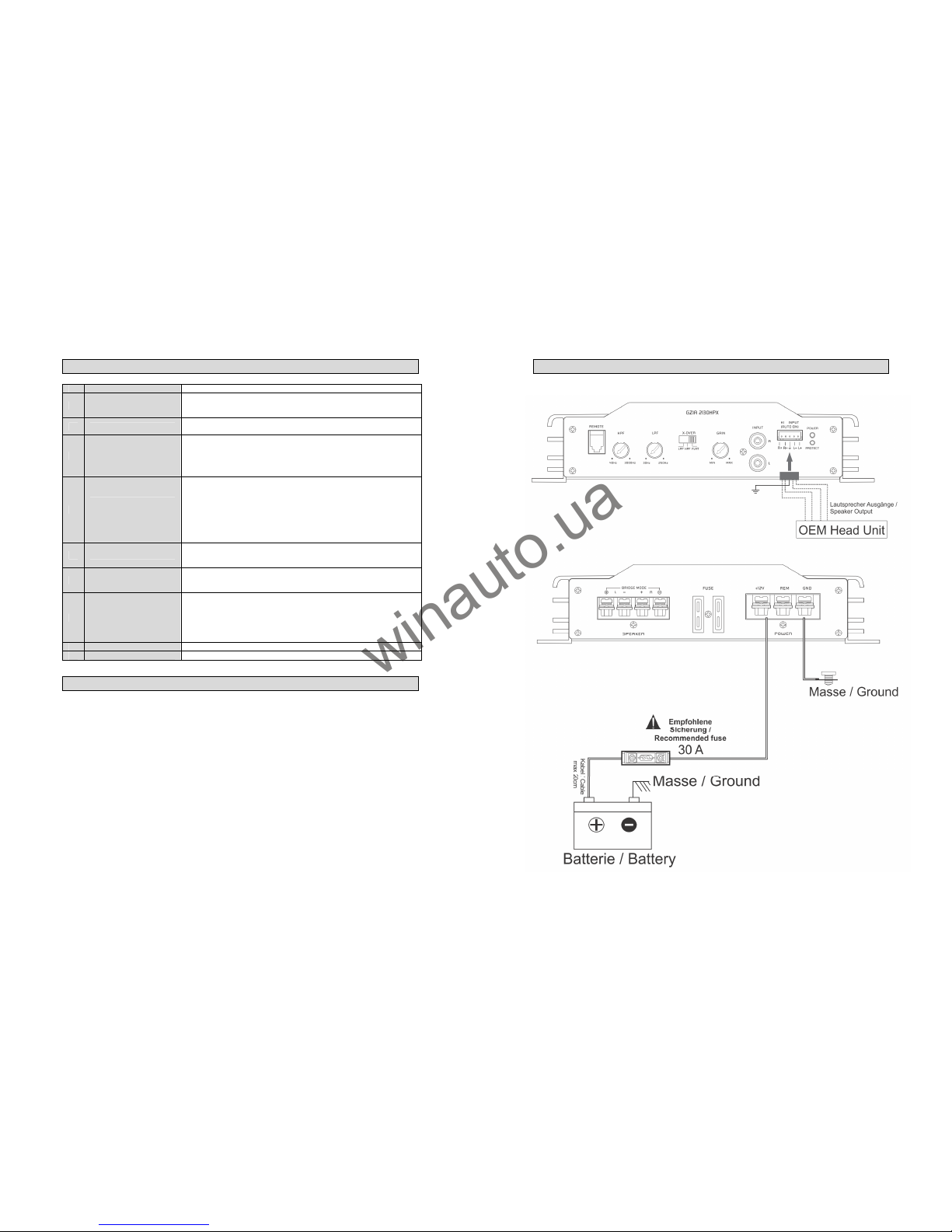

High Level Input – GZIA 2130HPX

Bei Benutzung der High Level Eingänge kann
es je nach Anlagen und Fahrzeug-Konfiguration
zu Störgeräuschen kommen.
Bitte nutzen Sie den mittleren zusätzlichen
Masse-Anschluss dieses Eingangs, um diese
Geräusche zu verringern, ggf. sogar komplett zu unterbinden.
Verbinden Sie dieses Kabel mit GND des Powerterminals.
Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne
zusätzlichen Remote-Anschluss zu betreiben.

Der Remote-Anschluss des Powerterminals bleibt demnach frei.

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

9

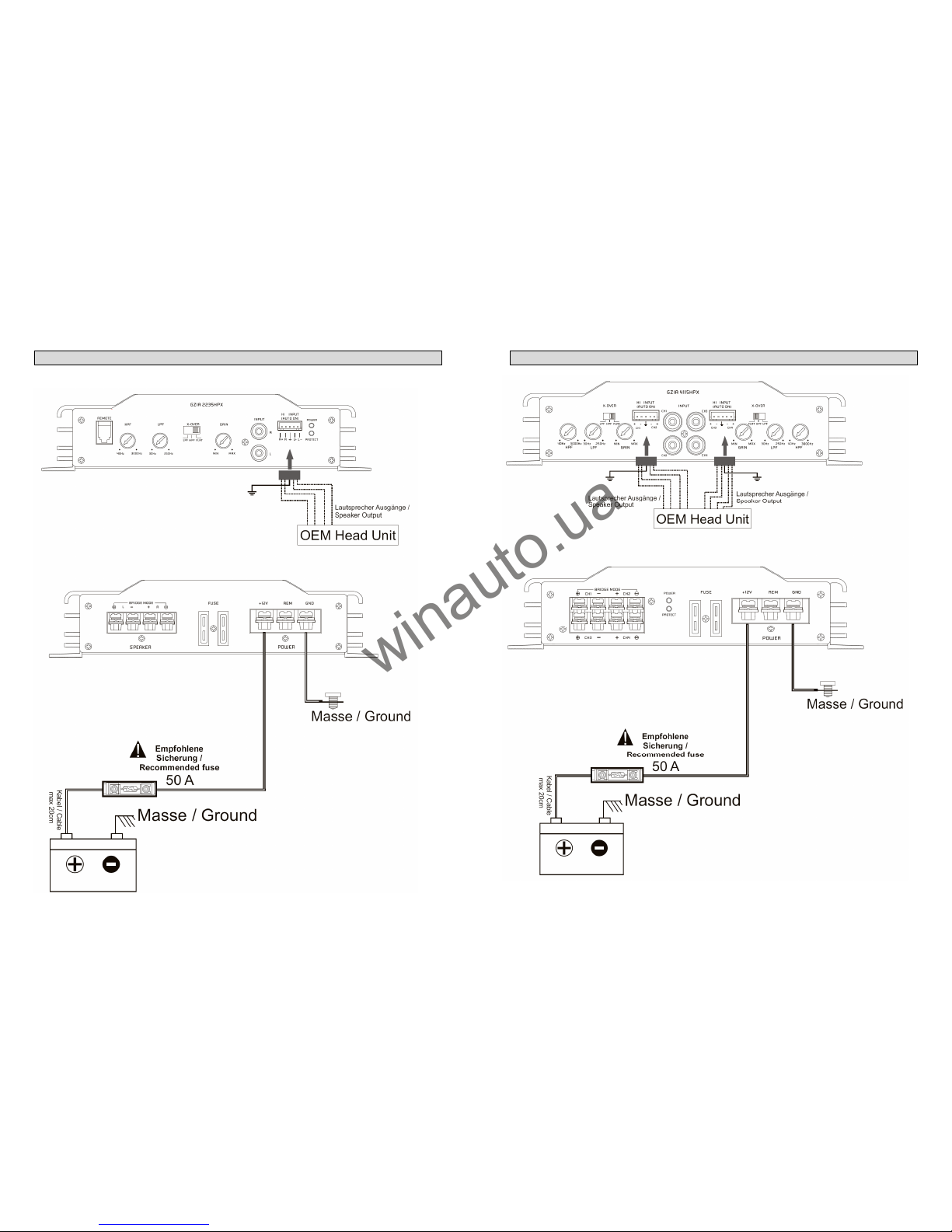

High Level Input – GZIA 2235HPX

Bei Benutzung der High Level Eingänge kann
es je nach Anlagen und Fahrzeug-Konfiguration
zu Störgeräuschen kommen.
Bitte nutzen Sie den mittleren zusätzlichen
Masse-Anschluss dieses Eingangs, um diese
Geräusche zu verringern, ggf. sogar komplett zu unterbinden.
Verbinden Sie dieses Kabel mit GND des Powerterminals.
Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne
zusätzlichen Remote-Anschluss zu betreiben.

Der Remote-Anschluss des Powerterminals bleibt demnach frei.

10

High Level Input – GZIA 4115HPX

Bei Benutzung der
High Level Eingänge
kann es je nach Anlagen und
Fahrzeug-Konfiguration zu
Störgeräuschen kommen. Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche zu
verringern, ggf. sogar komplett zu unterbinden. Verbinden Sie dieses Kabel mit GND des Powerterminals. Alternativ kann eine
Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.

Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne
zusätzlichen Remote-Anschluss zu betreiben.

Der Remote-Anschluss des Powerterminals bleibt demnach frei.

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

11

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.
Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch
wieder ein (ca. 80° C).

Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen

2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke

3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein

Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen

Der Trimodebetrieb ermöglicht es, einen Subwoofer Mono zu betreiben, während die Hauptlautsprecher in Stereobetrieb laufen.
Bitte den Weichenschalter auf „Full“ – Stellung belassen.
Benutzen Sie 100 V bipolare Kondensatoren für die Hochpassweichen, um tiefe Frequenzen wegzufiltern und Luft- oder Kernspulen
mit einem Drahtdurchmesser von mind. 1mm für die Lowpassweiche, um die hohen Frequenzen zu blockieren.

Die Kondensator- und Spulenwerte können Sie den der unten stehenden Tabelle entnehmen, die Front- und Rearkanäle des
Verstärkers nehmen diese Werte an. In den folgenden Bildern werden nur die hinteren linken und rechten Kanäle gezeigt.

Werte für 6dB Passivweiche

Frequenz

Spule Kondensator

80 Hz 7,5 mH 470 uF

100 Hz 6,5 mH 330 uF

120 Hz 5,5 mH 370 uF

150 Hz 4 mH 220 uF

12

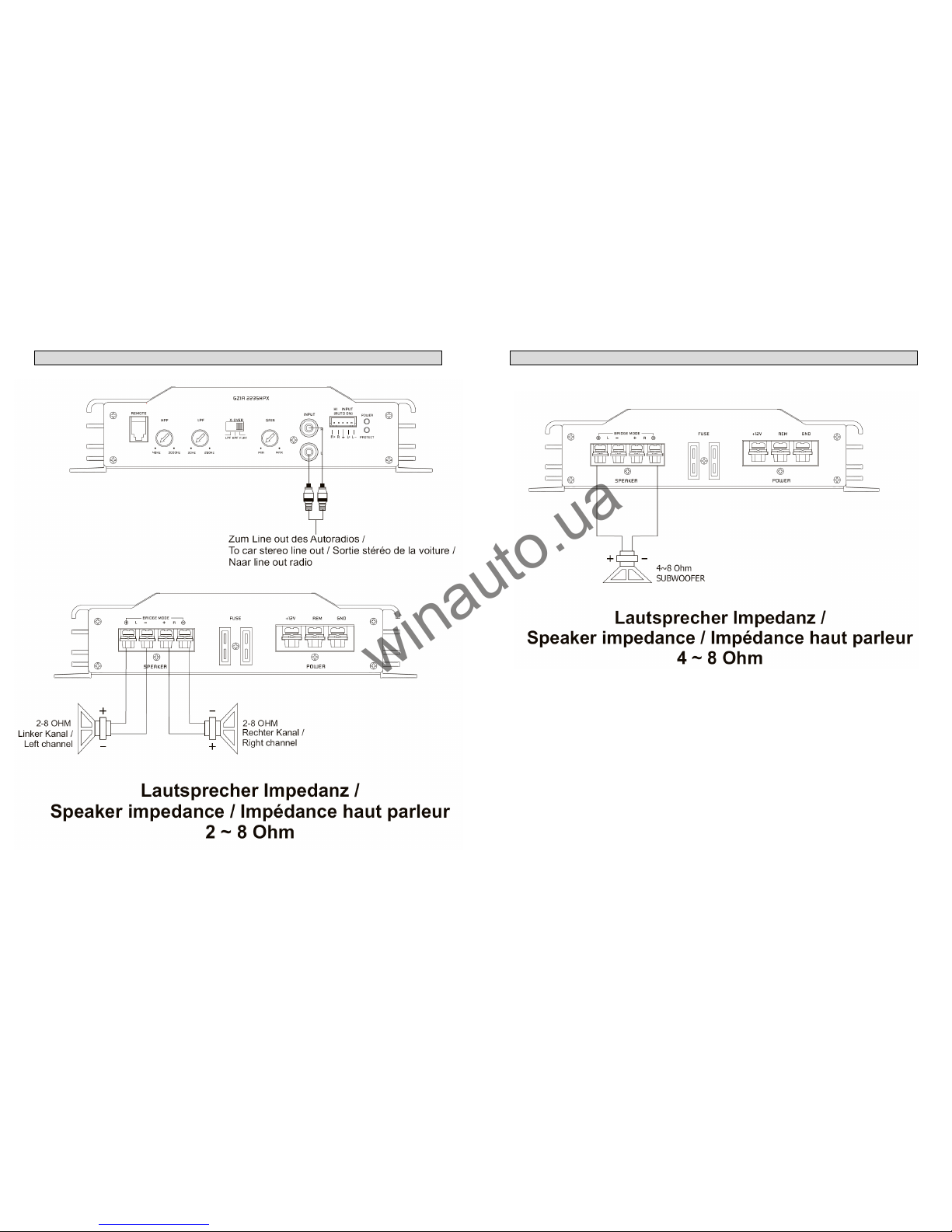

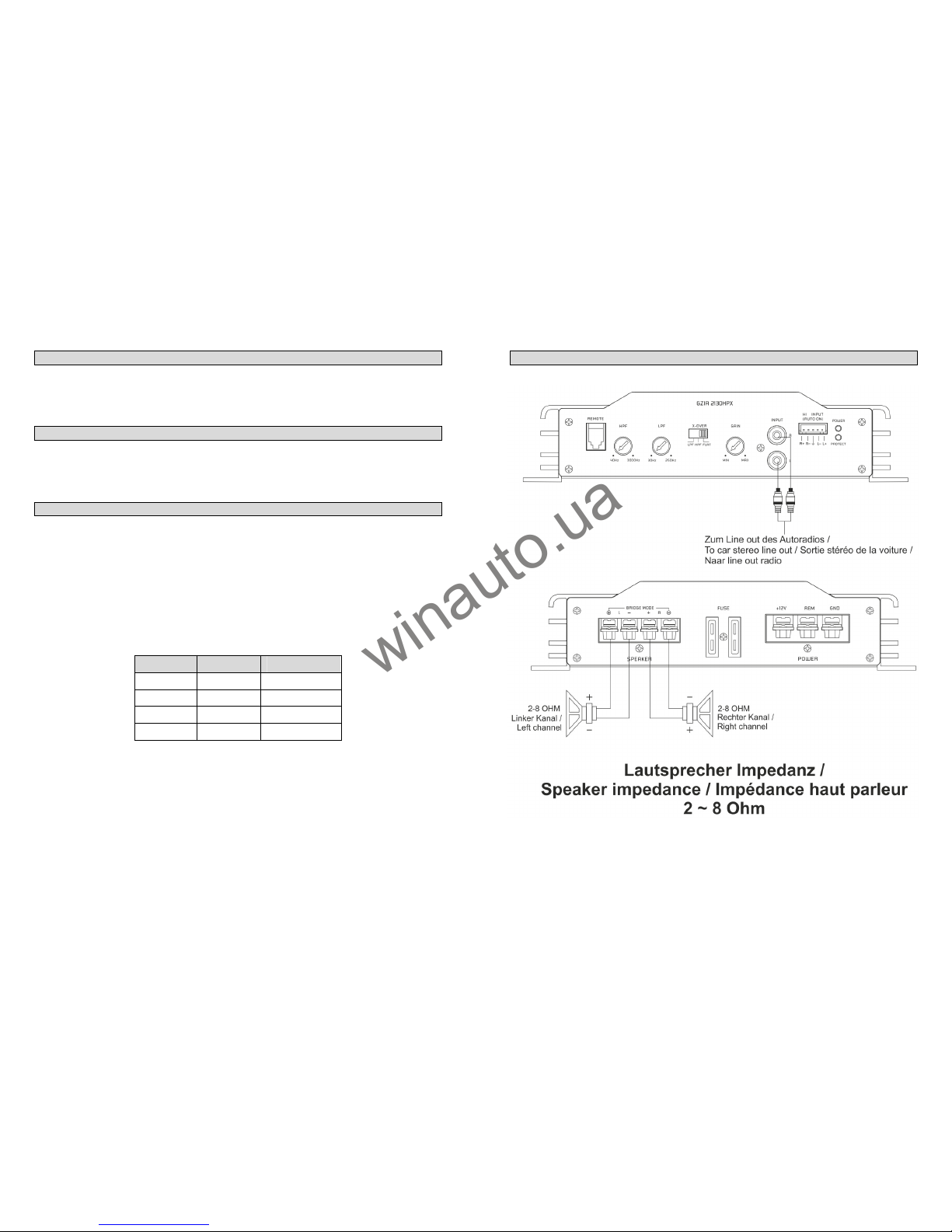

Stereo Anschluss – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

13

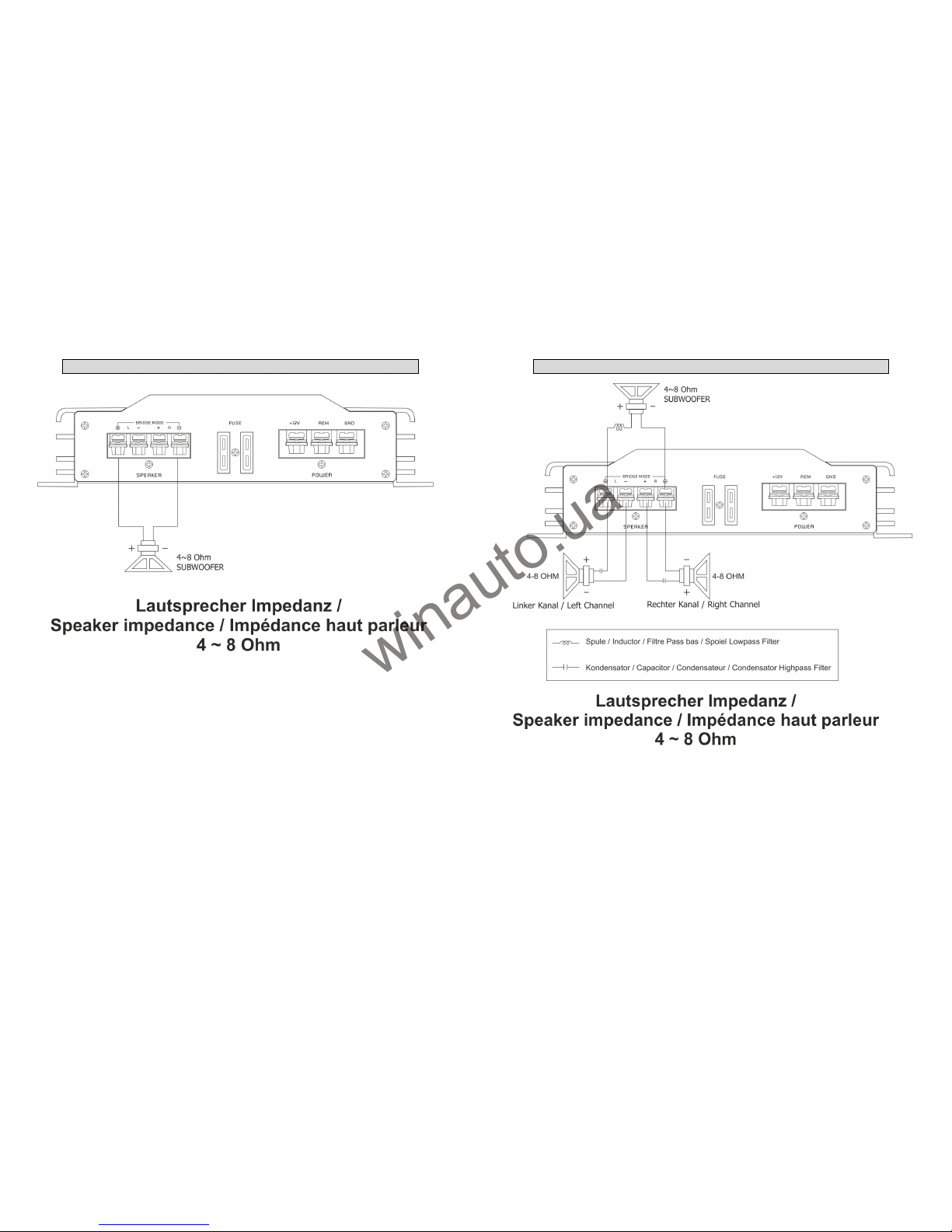

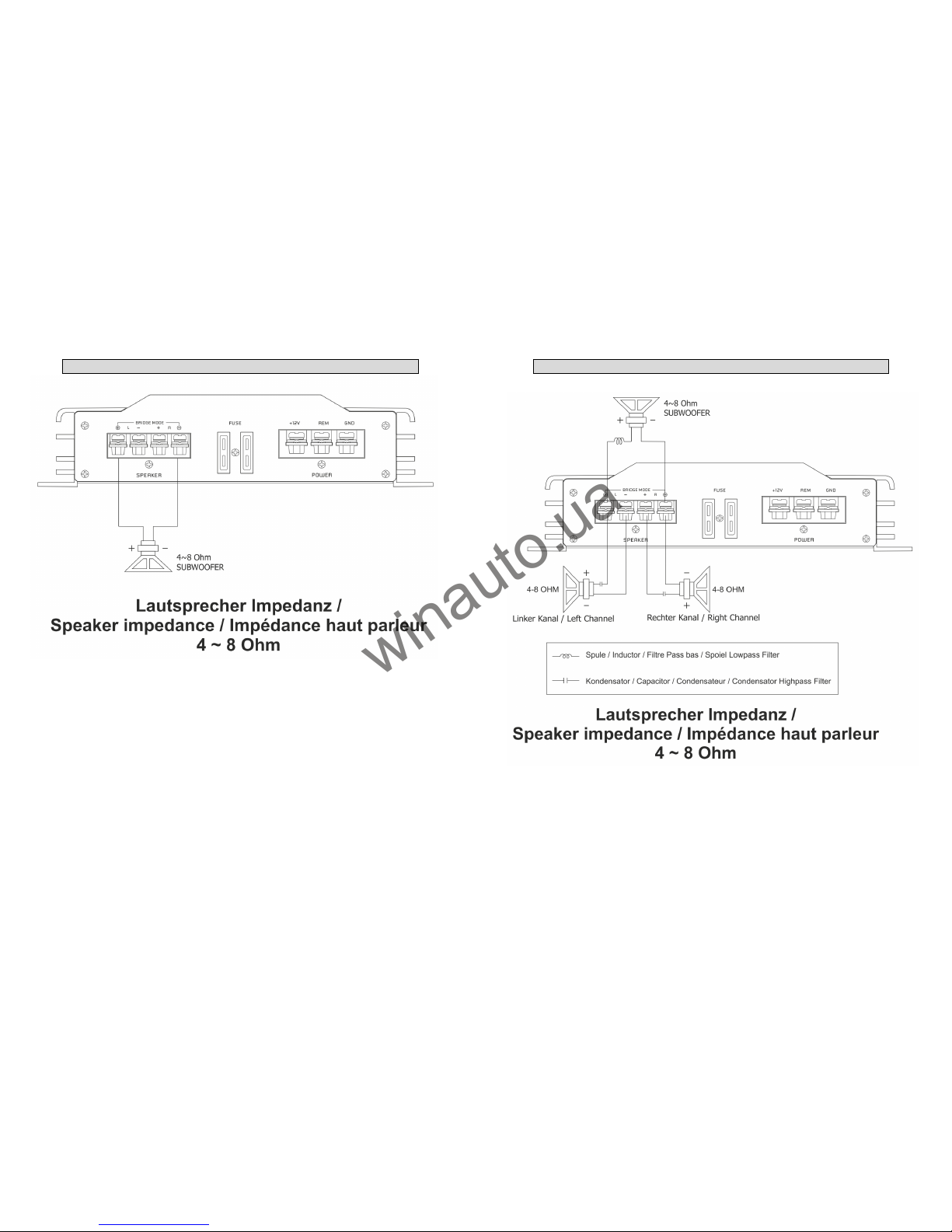

Mono Anschluss – GZIA 2130HPX

14

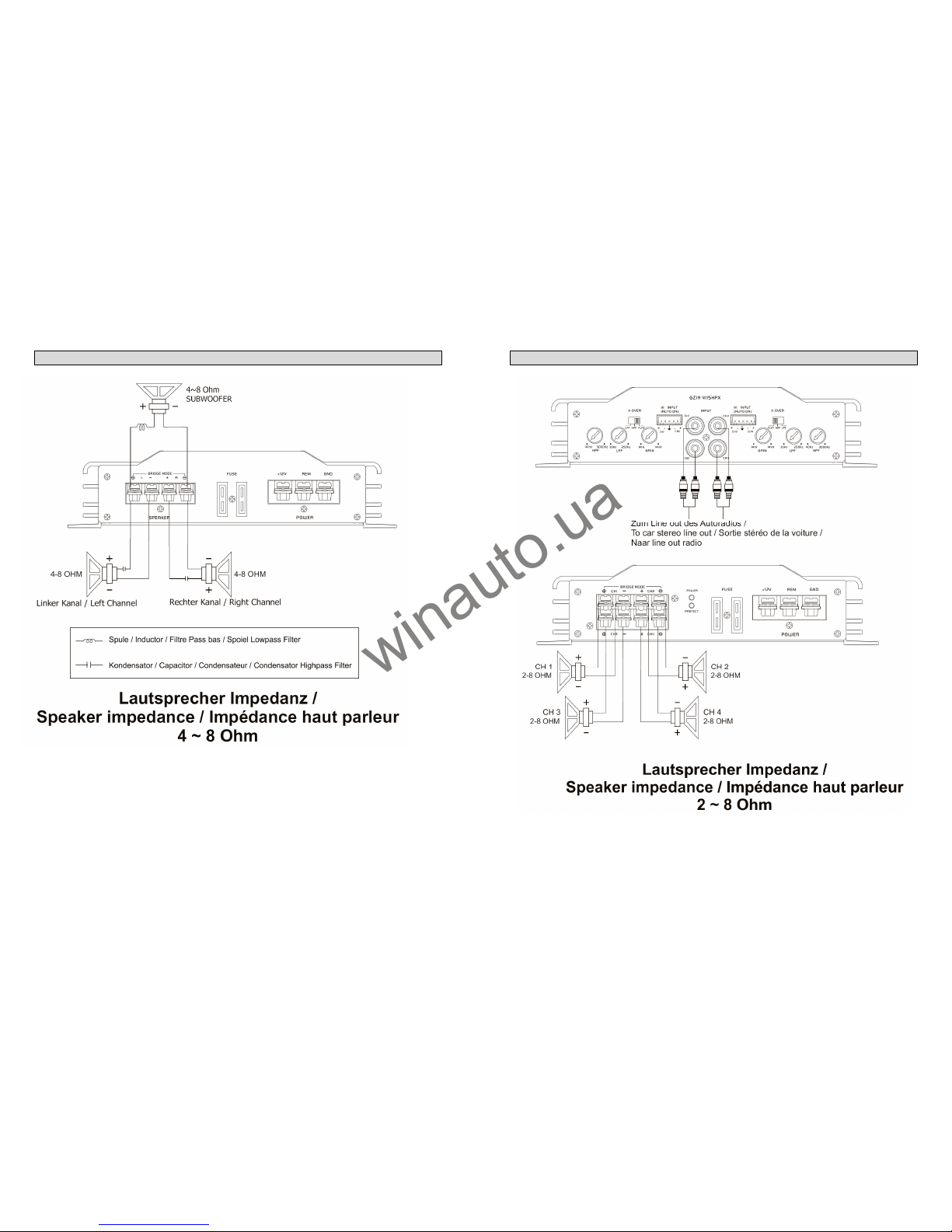

Trimode Betrieb – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

15

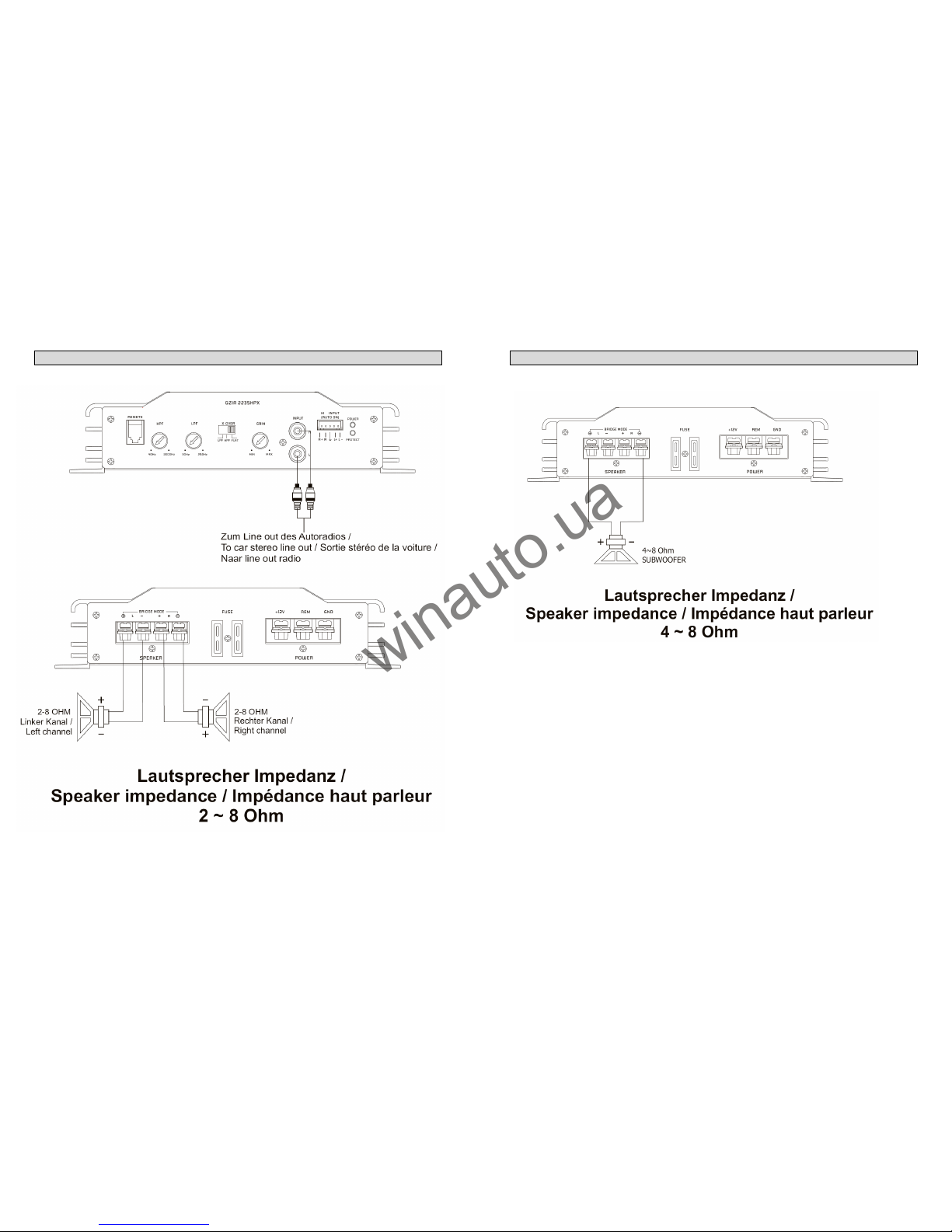

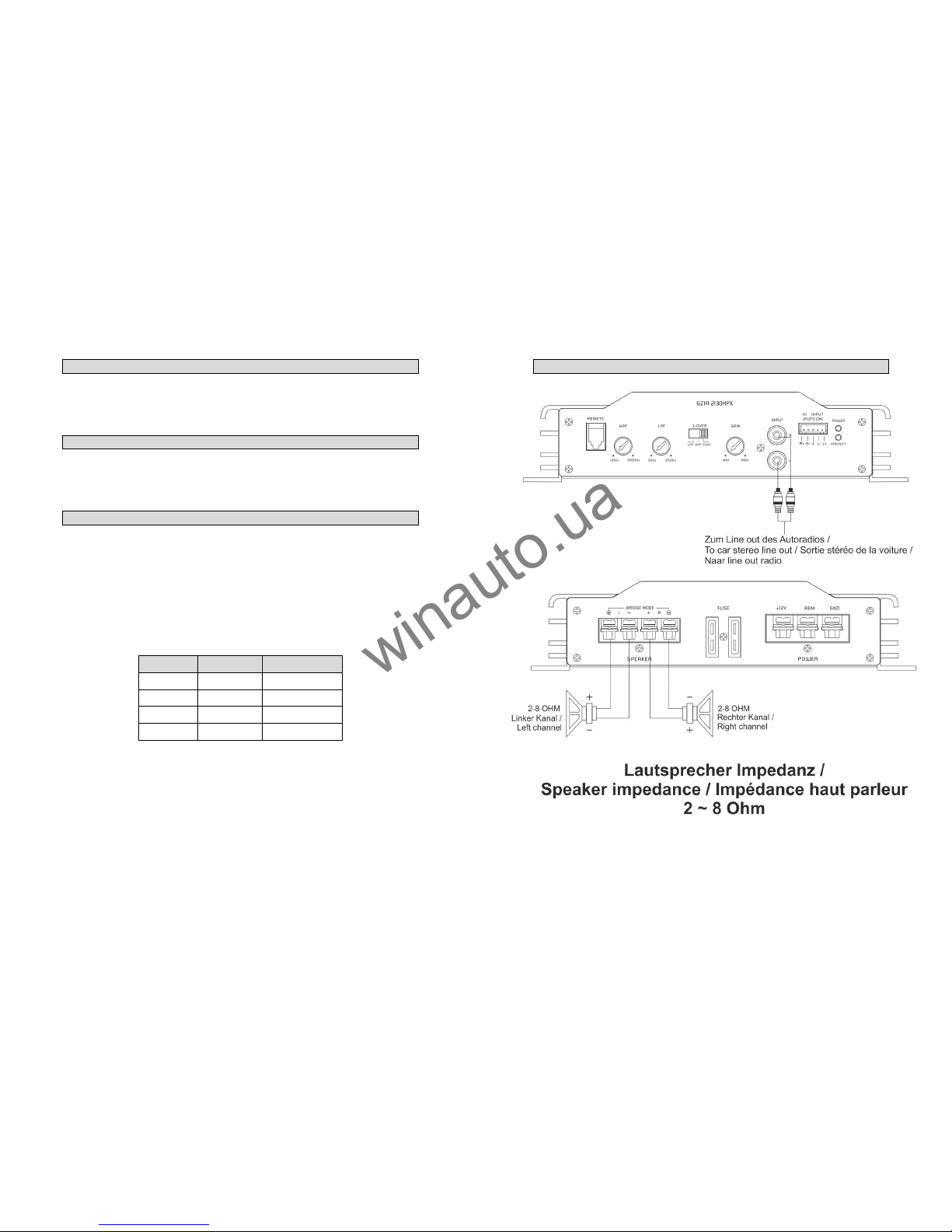

Stereo Anschluss – GZIA 2235HPX

16

Mono Anschluss – GZIA 2235HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

17

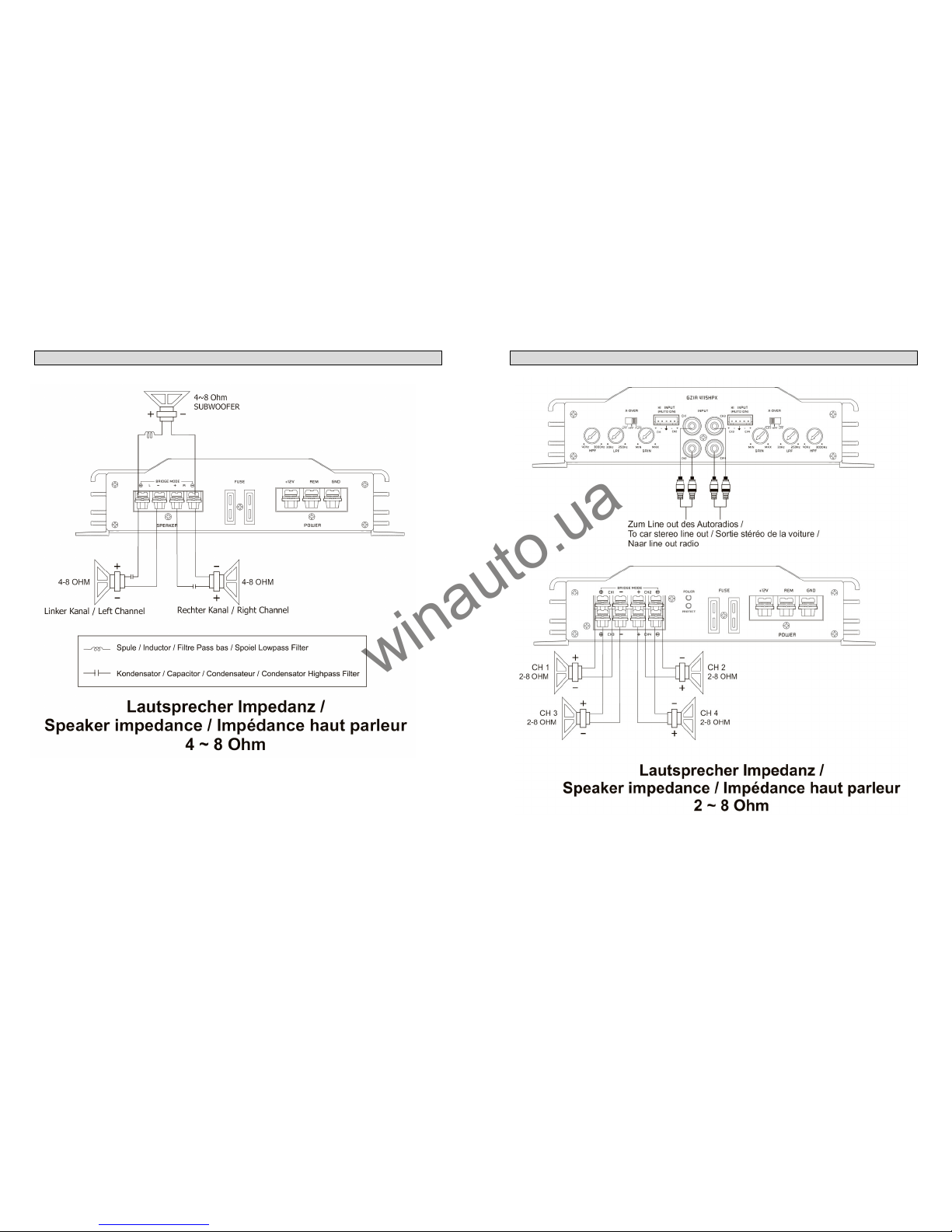

Trimode Betrieb – GZIA 2235HPX

18

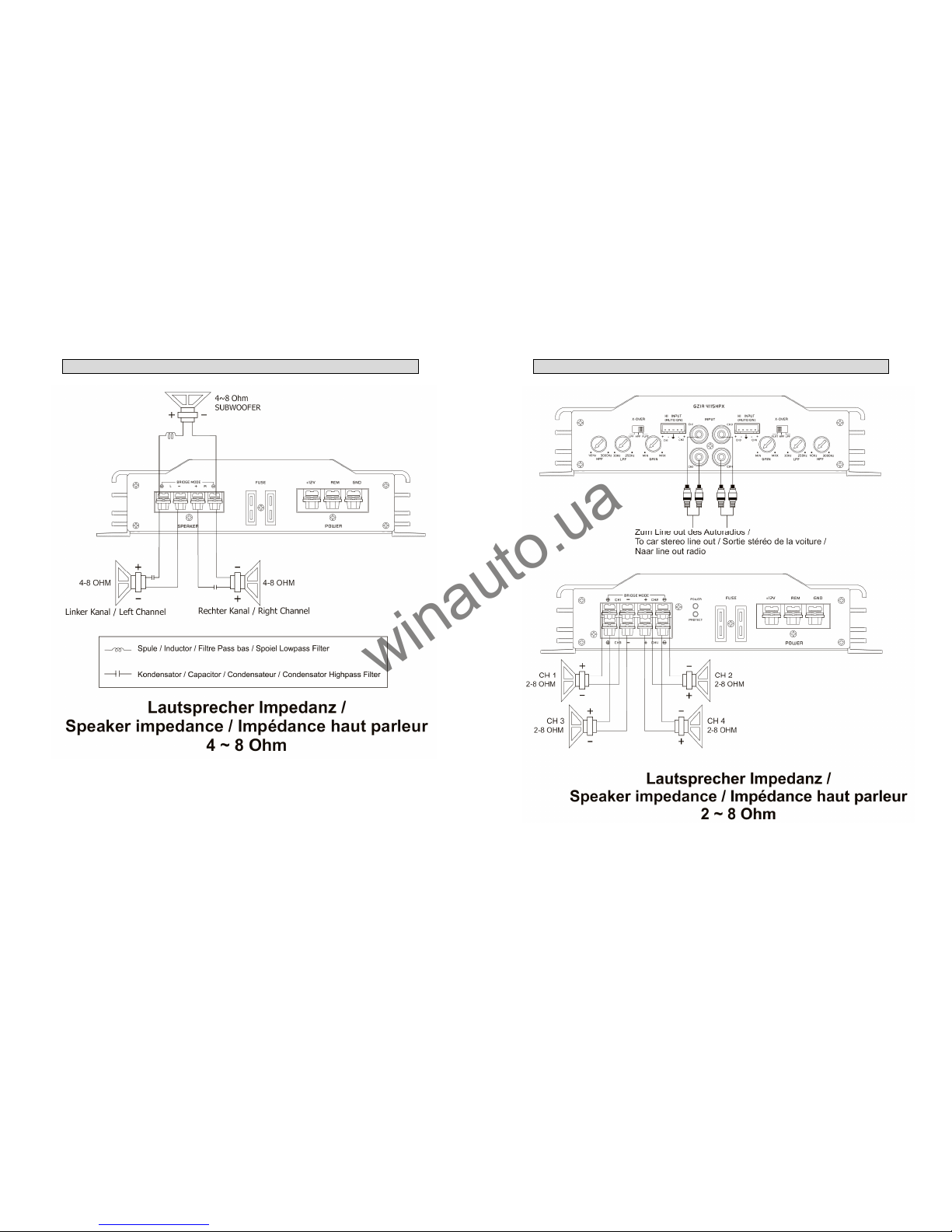

Stereo Anschluss – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

19

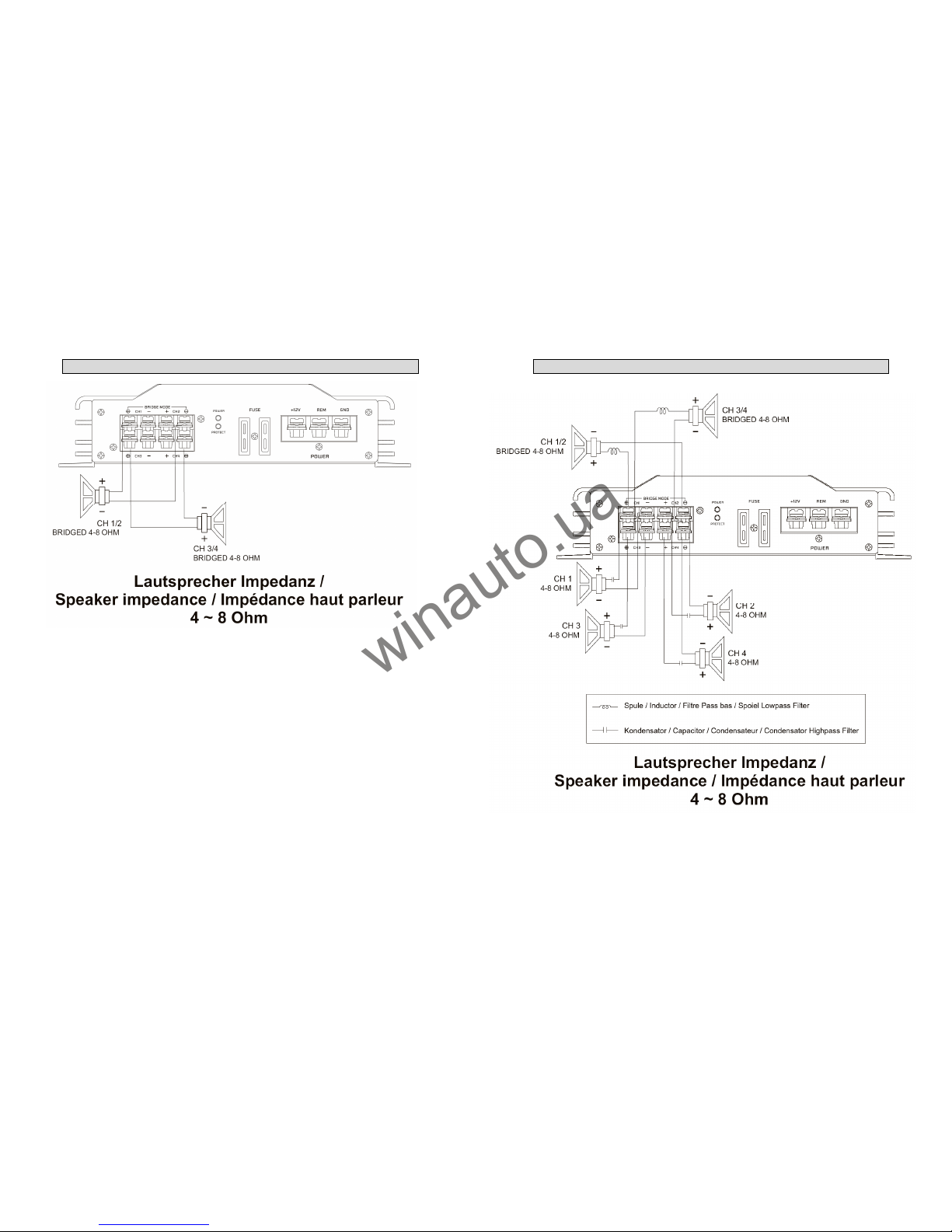

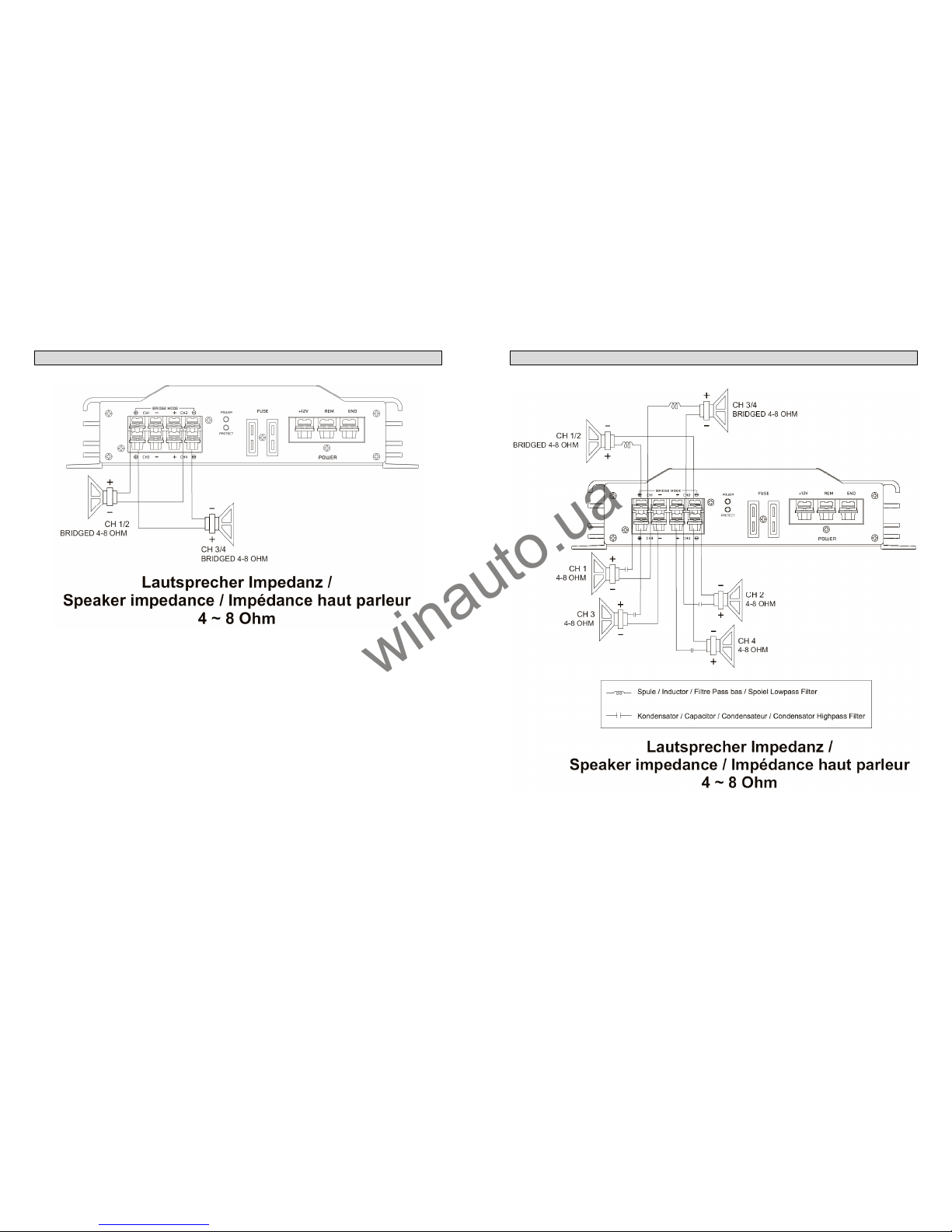

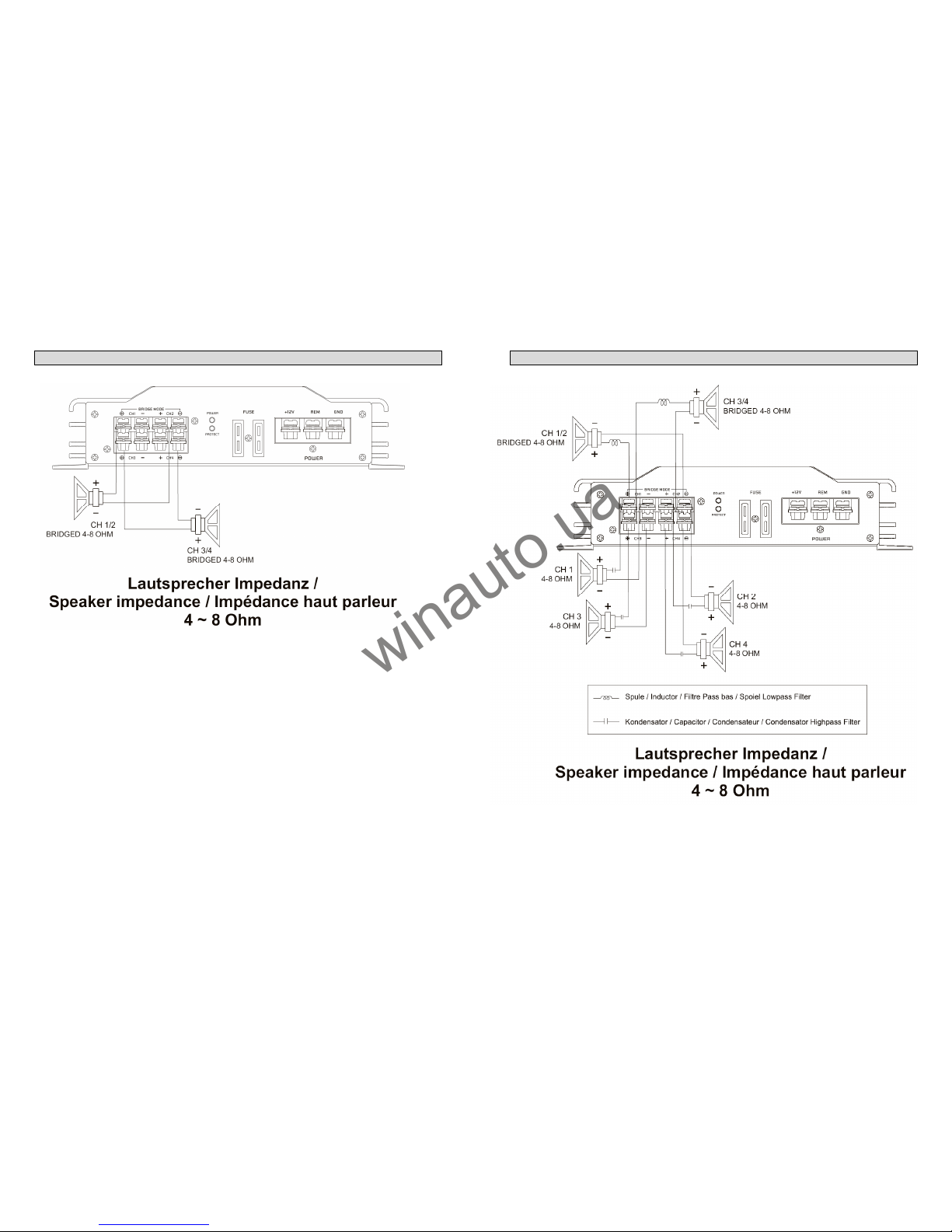

Brückenbetrieb – GZIA 4115HPX

20

Trimode Betrieb – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

21

Technische Daten

Model GZIA 2130HPX GZIA 2235HPX GZIA 4115HPX

Typ

2 Kanal Class A/B 2 Kanal Class A/B 4 Kanal Class A/B

RMS Power @ 4 Ω

CEA Standard CEA-2006-A

2 x 85 W (1% THD+N) 2 x 150 W (1% THD+N) 4 x 70 W (1% THD+N)

RMS Power @ 2 Ω

CEA Standard CEA-2006-A

2 x 130 W (1% THD+N) 2 x 235 W (1% THD+N) 4 x 115 W (1% THD+N)

RMS Power @ 4Ω Gebrückt

CEA Standard CEA-2006-A

1 x 260 W (1% THD+N)

1 x 320 W (10% THD+N)

1 x 470 W (1% THD+N)

1 x 540 W (10% THD+N)

2 x 230 W (1% THD+N)

2 x 250 W (10% THD+N)

Dämpfungsfaktor

> 150 > 100 > 100

Signal to noise Ratio

> 85 dB > 80 dB > 80 dB

Tiefpass Weiche

30 – 250 Hz 30 – 250 Hz 30 – 250 Hz

Hochpass Weiche

40 – 3000 Hz 40 – 3000 Hz 40 – 3000 Hz

Frequenzgang

10 Hz – 30 KHz 10 Hz – 30 KHz 10 Hz – 30 KHz

Eingangsempfindlichkeit

200 mV – 6 V 200 mV – 6 V 200 mV – 6 V

Bass-Pegelfernbedienung

 (optional)



-

Auto-On @ High Input

  

Sicherung

2 x 15A 2 x 25A 2 x 25A

Abmessungen
B x H x L mm

215 x 213 x 50 285 x 213 x 50 285 x 213 x 50

Abmessungen
B x H x L inch

8.46" x 8.39" x 1.97" 11.22" x 8.39" x 1.97" 11.22" x 8.39" x 1.97"

22

Wenn irgendetwas nicht funktioniert

Problem Kontrolle Hilfe
Kein Ton Leuchtet die PWR LED? Sicherung prüfen

Remote Kabel prüfen
+12 Volt prüfen
Masse prüfen

Leuchtet die PROT LED? Kurzschluss am Lautsprecher

Gerät überhitzt

Gerät defekt
Verstärker
schaltet nicht ein

Keine Stromzufuhr Sicherung prüfen

+12Volt prüfen

Masse prüfen

Keine Spannung am Remote Remote am Radio prüfen

Verstärker
schaltet bei
Lautstärke ab

Lautsprecherimpedanz prüfen Prüfen Sie, ob der Widerstand am LS Terminal

von 2 Ohm nicht unterschritten wird

Ton fehlt an
einem Kanal

Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

23

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung

kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte

unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.

Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße

Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Limited warranty - defective products must be returned in original packaging - please add a copy of the original

purchasing invoice showing the purchasing date and a detailed description of the failure. Failure caused by

overload, misuse or by using the product for competition purpose are not covered by the warranty.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie

uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL)

ontstaan zijn.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente

Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de

puissance (HP,Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours

SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt

vorzunehmen ohne den Kunden darüber zu informieren.

We reserve the right to make needed change or improvement to the product without informing customer about

this in advance.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door te voeren

zonder de klant hierover te informeren.

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des

améliorations au produit sans informer le client.

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

Amplifier

Owner’s Manual

IRIDIUM

GZIA 2130HPX

GZIA 2235HPX

GZIA 4115HPX

2

PLEASE READ BEFORE INSTALLATION

Thank you for selecting a Ground Zero amplifier.

We are providing a helpful hints list which should keep you from experiencing

unnecessary shut down. Have fun with this high quality Titanium product.

Features

• 4 Ohm / 2 Ohm stable Stereo

• Power & Protection indicator

• Variable highpass

• Variable lowpass

• Auto-On @ High Level Input

• White illuminated logo

• Adjustable input sensitivity

• Soft delayed remote turn- on

• Bass remote control (GZIA 2130HPX / 2235HPX)

• Thermal / Short / Overload protection

Tools and materials you need

• Screwdriver

• Electric drill, 3 mm / 0.12” carbide drill bit

• Mounting screws

• Power wire min. 10 mm²

• Ground wire min. 10 mm²

• Speaker wire min. 2 x 1,5 mm²

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

3

Please note!

• As a precaution it is advisabl e to disconnect the vehicle’s battery before making connection

to the +12 Volts supply wiring (see owner’s manual of your car for further information).

• Please use great caution d rilling your trunk. Your gas tank and brake lines can be damaged by

puncturing with your drill bit – this could cause damage or failure of your cars operating systems.

• Never pass wir es over sharp angles. It is recommended to buffer the power supply of the amplifier

with a capacitor min. 1 Farad to guarantee a stable operation voltage.

WARNING !

High powered audio systems in a vehicle are capable of generating "Live Concert" levels of sound pressure.

Continued exposure to excessively high volume sound levels may cause hearing loss or damage. Also, operation

of a motor vehicle while listening to audio equipment at high volume levels may impair your ability to hear

external sounds such as; horns, warning signals, or emergency vehicles, thus constituting to a potential traffic

hazard. In the interest of safety, Consumer Electronics recommends listening at lower volume levels while driving.

Planning your system

Before beginning the installation, consider the following:

a. If you plan to expand your system by adding other components sometime in the future, ensure

adequate space is left, and cooling requirements are met.

b. If your radio / source is equipped with pre-amp outputs, it is possible to utilize them to drive the

amplifier and connecting (amplifier) to the 2 rear speakers.

Mounting your amplifier

a. Select a suitable location that is convenient for mounting, is accessible for wiring

and has ample room for air circulation and cooling.

b. Use the amplifier as a template to mark the mounting holes, remove the amplifier.

Warning

Chose a mounting position where all eclectic wires are protected from being damaged by sharp edges, heat or

other conditions. +12Volt DC electrical connections must be fused on the battery side. Make sure your radio and

all other devices will be turned off while connection your system.

If you need to replace the power fuse, replace it only with a fuse identical to that supplied with the system. Using

a fuse of different type or rating may result in damage to this system which isn’t covered by the warranty.

4

Controls and functions – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

5

Controls and functions – GZIA 2235HPX

6

Controls and functions – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

7

Einstellungen und Funktionen

1 Speaker terminals For connection of the speakers

2 Power terminals

GND -> Ground connection
REM -> Remote antenna terminal [Not for use with High level inputs (5)]
BATT -> +12 Volt

3 Satus indication

GREEN – OK
RED – Error

4 Cinch inputs

Terminal for connection of the RCA wires.
To avoid failure, please use high quality RCA wires.

IMPORTANT!
Do not use the High level inputs and the Cinch inputs parallel, this
can damage the amplifier. Use either the Cinch OR the High Level
inputs.

5 High Level inputs

These inputs must be used if your head unit is not equipped with a Low
Level Cinch ouput.
Connect this input to the speaker outputs of your head unit. The amplifier
automatically turns on as soon as a signal is received (Auto On). The
remote connection of the Power- Terminal (2) won’t be used.

IMPORTANT!
Do not use the High level inputs and the Cinch inputs parallel, this
can damage the amplifier. Use either the Cinch OR the High Level
inputs.

6 High Pass controller

Set the filter switch to „HIGH“ position.
Adjust the variable HPF crossover frequency to the desired frequency using
the controller. All frequency between 40 and 3000 Hz will be reproduced.

7 Low Pass controller

Only frequencies from 30Hz to 250Hz will be reproduced (depending on
the LPF filter controller position). Set the filter switch to „LOW“ position.
Adjust the variable LPF frequency to the desired frequency using the
controller.

8 Mode switch

Adjust the crossover for the chosen utilization.

LPF – Only bass frequencies (below 30Hz - 250Hz) will be reproduced.
FULL – All frequencies will be reproduced.
HPF – Only middle and high frequencies (over 40Hz – 3000Hz) will be
reproduced.

9 Remote control input For connection of the bass remote control (GZIA 2130HPX/2235HPX)
10 Input level controller With this controller you can adjust the input sensitivity.

High Level Input

Depending on the configuration of your car and sound system, error noises may
appear when using the high level inputs. Please use the additional middle ground­connection of this input to reduce these noises.

The Auto-On function allows you to use the amplifier without an additional remote
connection. This makes it possible to operate it with an OEM headunit and OEM
active systems, which are not equipped with cinch ouputs or switched remote­outputs.

8

High Level Input – GZIA 2130HPX

Depending on the configuration of your car and
sound system, error noises may appear when using the
high level inputs.
Please use the additional middle ground-connection of this
input to reduce these noises.
Connect this wire to the GND powerterminal.
A connection to the GND connection of the signal source can also be useful.

The Auto-On function allows you to use the amplifier
without an additional remote connection.

The remote terminal will not be used.

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

9

High Level Input – GZIA 2235HPX

Depending on the configuration of your car and
sound system, error noises may appear when using the
high level inputs.
Please use the additional middle ground-connection of this
input to reduce these noises.
Connect this wire to the GND powerterminal.
A connection to the GND connection of the signal source can also be useful.

The Auto-On function allows you to use the amplifier
without an additional remote connection.

The remote terminal will not be used.

10

High Level Input – GZIA 4115HPX

Depending on the
configuration of your car and sound
system, error noises may appear when
using the high level inputs.
Please use the additional middle ground-connection of this input to reduce these noises.
Connect this wire to the GND powerterminal.
A connection to the GND connection of the signal source can also be useful.

The Auto-On function allows you to use the amplifier
without an additional remote connection.

The remote terminal will not be used.

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

11

Turning on the amplifier

The amplifier automatically turns on a few seconds after you turn on your radio.

Note: Your amplifier temporarily shuts down if it gets too hot, then restarts automatically once it cools

(At about 80° / 176° F).

Adjusting the audio level

1. LEVEL (Min/Max): Turn fully counter- clockwise to MIN position

2. Turn the auto sound system's volume control to about two-third of its full range.

3. Adjust LEVEL to a comfortable listening level.

Connecting the speaker for trimode operation - notes

TRI MODE operation output allows a subwoofer to be operated in mono mode while the main speakers are
playing in stereo. Leave the crossover switch on “Full” position.

Use 100 volt, non-polar capacitors for a high pass crossover to filter out low frequencies and Air- core or
Ferrit- ore coils with a minimum diameter of 1 mm / 0.039” for the lowpass crossover to filter out high
frequencies.

The capacitor and inductor values as written in the below table. The front and rear channels of this amplifier get
this capability. Only the rear left and right channels are shown on the following pictures.

Values for 6dB passive crossover

Frequency

Inductor

Capacitor

80 Hz 7,5 mH 470 uF

100 Hz 6,5 mH 330 uF

120 Hz 5,5 mH 370 uF

150 Hz 4 mH 220 uF

12

Stereo wiring – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

13

Mono wiring – GZIA 2130HPX

14

Trimode wiring – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

15

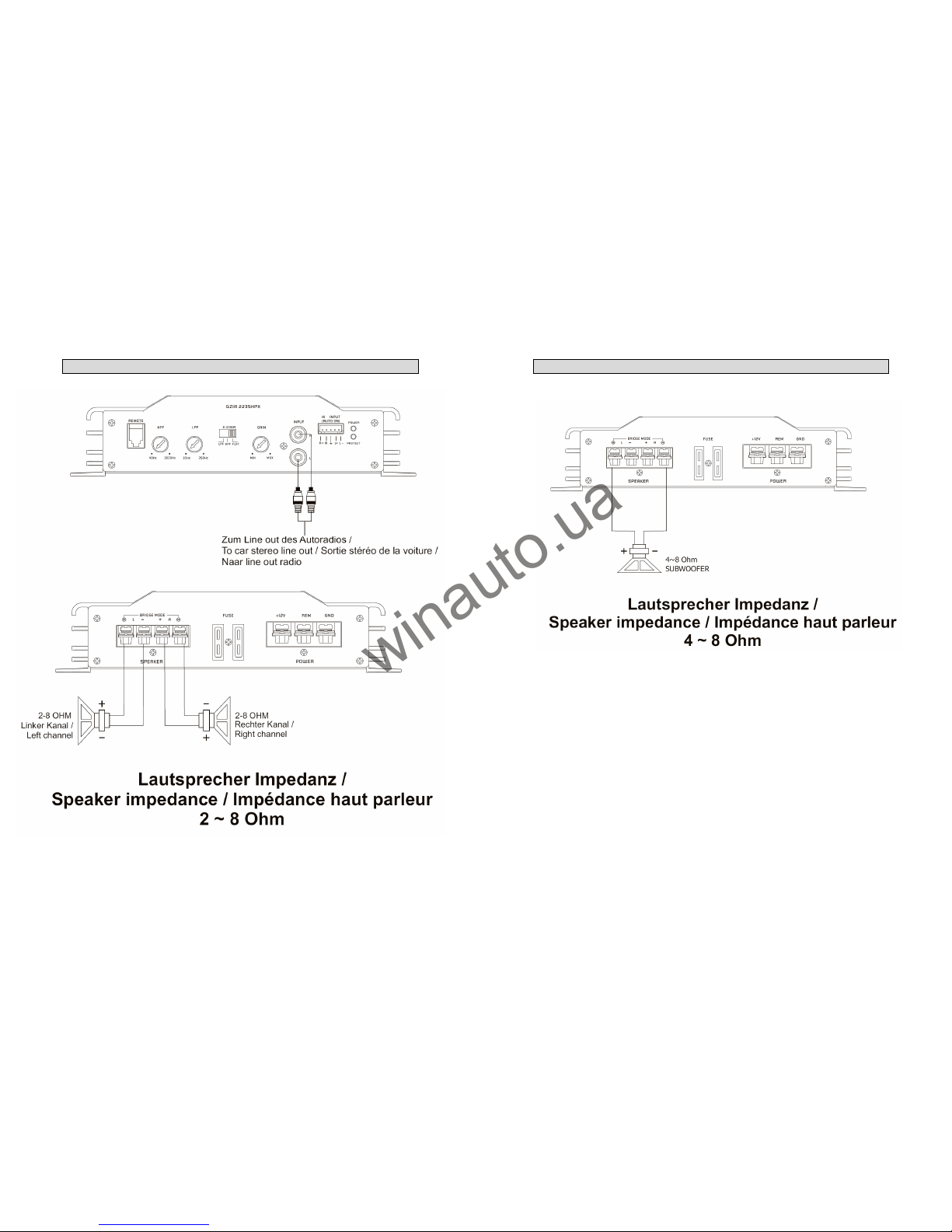

Stereo wiring – GZIA 2235HPX

16

Mono wiring – GZIA 2235HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

17

Trimode operation – GZIA 2235HPX

18

Stereo wiring – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

19

Bridged wiring – GZIA 4115HPX

20

Trimode operation – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

21

Specifications

Model GZIA 2130HPX GZIA 2235HPX GZIA 4115HPX

Type

2 Channel Class A/B 2 Channel Class A/B 4 Channel Class A/B

RMS Power @ 4 Ω

CEA Standard CEA-2006-

A

2 x 85 W (1% THD+N) 2 x 150 W (1% THD+N) 4 x 70 W (1% THD+N)

RMS Power @ 2 Ω

CEA Standard CEA-2006-A

2 x 130 W (1% THD+N) 2 x 235 W (1% THD+N) 4 x 115 W (1% THD+N)

RMS Power @ 4Ω
Bridged

CEA Standard CEA-2006-

A

1 x 260 W (1% THD+N)

1 x 320 W (10% THD+N)

1 x 470 W (1% THD+N)

1 x 540 W (10% THD+N)

2 x 230 W (1% THD+N)

2 x 250 W (10% THD+N)

Damping factor

> 150 > 100 > 100

Signal to noise Ratio

> 85 dB > 80 dB > 80 dB

Lowpass

30 – 250 Hz 30 – 250 Hz 30 – 250 Hz

Highpass

40 – 3000 Hz 40 – 3000 Hz 40 – 3000 Hz

Frequency response

10 Hz – 30 KHz 10 Hz – 30 KHz 10 Hz – 30 KHz

Input sensitivity

200 mV – 6 V 200 mV – 6 V 200 mV – 6 V

Bass remote control

 (optional)



-

Auto-On @ High Input

  

Fuse

2 x 15A 2 x 25A 2 x 25A

Dimensions
W x H x L mm

215 x 213 x 50 285 x 213 x 50 285 x 213 x 50

Dimensions
W x H x L inch

8.46" x 8.39" x 1.97" 11.22" x 8.39" x 1.97" 11.22" x 8.39" x 1.97"

22

Trouble shooting guide

Symptoms Check Points Cure

No sound

Is the POWER LED illuminated?

Check fuses in amplifier.

Be sure remote lead is connected.

Check signal leads.

Check again control.

Check tuner/deck volume level.

Is the diagnostic LED illuminated?

Check for speaker short or

amplifier overheating

Amp not switching on

No power to the amplifier Check power wire or connections

No power to remote wire with

receiver on

Check connections to radio

No sound in one channel

Check speaker leads

Inspect for short circuit or an open

connection

Check audio leads

Reverse left and right RCA inputs

to determine if it is occurring

before the amp

Amp turning off at medium /

high volume

Check speaker load impedance

Be sure proper speaker load

impedance recommendations are

observed

(If you use an ohm meter to

check speaker resistance, please

remember that DC resistance and

AC impedance may not be the

same.)

Protection LED is on

Temperature shut down Turn radio volume down

Speaker wires short

Separate speaker wires and

insulate

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

23

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann
Nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte
unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße
Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Limited warranty - defective products must be returned in original packaging - please add a copy

of the original purchasing invoice showing the purchasing date and a detailed description of the
failure. Failure caused by overload, misuse or by using the product for competition purpose are

not covered by the warranty.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke

bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving

bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door

deelname aan wedstrijden (SPL) ontstaan zijn.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du

defaut.La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison:

Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non

conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem

Produkt vorzunehmen ohne den Kunden darüber zu informieren.

We reserve the right to make needed change or improvement to the product without informing

customer about this in advance.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door

te voeren zonder de klant hierover te informeren.

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des

améliorations au produit sans informer le client.

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

Amplificador

Manual de usuario

IRIDIUM

GZIA 2130HPX

GZIA 2235HPX

GZIA 4115HPX

2

POR FAVOR LEA ANTES DE LA INSTALACIÓN

Gracias por elegir un amplificador Ground Zero .

Estamos proporcionando una lista de consejos útiles que debe mantenerse de experimentar

innecesario cerrar. Diviértete con este producto de titanium de alta calidad.

Features

• 4 Ohm / 2 Ohm stable Stereo

• Power & Indicador de proteccion

• Variable highpass

• Variable lowpass

• Auto encendido por entrada de alta (hi level in)

• Logo iluminado de blanco

• Sensibilidad de entrada ajustable

• Soft delayed remote turn- on

• Potenciómetro externo de sub (GZIA 2130HPX / 2235HPX)

• Protección : térmica, de corte y de sobrecarga

Herramientas y material necesario

• Destornillador

• Taladro eléctrico, 3 mm / 0.12” carbide drill bit

• Tornillos

• Cable de alimentación min. 10 mm²

• Cable de masa min. 10 mm²

• Cable altavoz min. 2 x 1,5 mm²

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

3

Aviso!

• Como medida de p recaución es recomendable desconectar la batería del vehículo antes de realizar la conexión a las +

12 voltios (véase el manual de su coche para más información de) cableado de alimentación.

• Utilice precauci ón el tronco de perforación. Sus líneas de freno y el tanque de gas pueden ser dañados por perforar

con su broca, esto podría ocasionar daños o el fracaso de los sistemas operativos de coches.

• Nunca pasar cables ángulos agu dos. Se recomienda a la fuente de alimentación del amplificador con un mínimo de

condensador de 1 faradio para garantizar un voltaje de funcionamiento estable.

WARNING !

Sistemas audio de alta potencia en un vehículo son capaces de generar los niveles de presión acústica "Live Concert". La continua

exposición a niveles de sonido excesivamente alto volumen puede causar pérdida de la audición o daños. También, la operación de

un vehículo de motor mientras escucha a equipos de audio en los niveles de volumen alto puede afectar su capacidad de escuchar
sonidos externos tales como ;bocinas, señales de advertencia o vehículos de emergencia, constituyendo así un potencial riesgo de

tráfico. En interés de la seguridad, electrónica de consumo recomienda escuchar a niveles más bajos de volumen durante la

conducción.

Planificando el sistema

Antes de comenzar la instalación, considere lo siguiente:

a. Si va a ampliar el sistema mediante la adición de otros componentes en el futuro, garantizar quedo espacio

adecuado, y cumplen con los requisitos de ventilación.

b. Si el aparato de radio / origen está equipado con salidas pre-amp, es posible utilizarlas para impulsar el amplificador y

conexión (amplificador) a los altavoces traseros 2.

Montando el amplificador

a- Seleccione una ubicación adecuada que es conveniente para el montaje, es accesible para el cableado y tiene amplio

espacio para la circulación de aire y refrigeración.

a. Utilice el amplificador como una plantilla para marcar los agujeros de montaje, quitar el amplificador.

Aviso

A –

Elegir una posición de montaje donde están protegidos todos los cables eléctricos se dañe por bordes nítidos, calor u otras condiciones. + Conexiones

eléctricas de 12 voltios DC deben tener fusibles en el lado de la batería. Asegúrese de que su radio y todos los demás dispositivos se desactivará mientras la

conexión de su sistema.

b- Si necesita reemplazar el fusible de potencia cámbielo sólo con un fusible idéntico a la acompaña al sistema.

Utilizando un fusible de tipo diferente o calificación puede ocasionar daños a este sistema que no está cubierto por la

garantía.

4

Controles y functiones – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

5

Controles y functiones – GZIA 2235HPX

6

Controles and functiones – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

7

Controles y funciones

1 Terminales altavoz Para conectar a los altavoces

2 Terminales de corriente

GND -> Conectara a masa ( chapa del coche)
REM -> Remote de antenna de radiol [No usar con entrada de alta (5)]
BATT -> +12 Volt

3 Indicador de status

VERDE – OK
ROJO – Error

4 RCA inputs

Terminalpar conectar los cables de RCA .
Para evitar fallos, ppor favor use cables RCA de calidad.

IMPORTANTE!
No usar cables de RCA si se tienen entradas de alta conectadas,
puede dañar su sistema. Usar una u otra entrada

5 High Level inputs

Son para usarlas con Fuentes originals que no dispongan de de salidas de
RCA.
Connectar esta entrada a las salidas de altavoces de la radio. El
amplificador automáticamente se encenderá tan pronto como la señal se
reciva (Auto On). El cable de remote no se tendrá que usar en este caso­Terminal (2).

IMPORTANT!
No usar cables de RCA si se tienen entradas de alta conectadas,
puede dañar su sistema. Usar una u otra entrada

6 High Pass controller

Ajuste el interruptor a la posicion „HIGH“ .
Ajuste la frecuencia variable del crossover HPF a la frecuencia deseada
usando el potenciometro. Todas las frecuencias a partir de 40 y3000 Hz
pueden ser reproducidas.

7 Low Pass controller

Solo las frecuencias desde 30Hz a 250Hz seran reproducidas (dependiendo
de la posición del filtro LPF ). Coloque el interruptor ala posición „LOW“ .
Ajuste la frecuencia variable donde desee usando el potenciometro.

8 Mode switch

Ajuste el crossover para escojer la utilzacion.

LPF – Solo frecuencias bajas (entre 30Hz - 250Hz) seran reproducidas.
FULL – Todas las frecuencias seran reproducidas.
HPF – Solo medio-altas frecuencias (sobre 40Hz – 3000Hz) serasn
reproducidas.

9 Remote control input Para conectar el potenciometro remote de sub (GZIA 2130HPX/ 2235HPX)
10 Input level controller Con este potencimetro puede regular la sensiblñidad de entrada.

High Level Input- Entrada de alta( altavoces)

Dependiendo de la configuracion de tu coche y sistema de sonido ruidos o parasites pueden
aparecer al usar la entrada de altas. Por favor usar el cable adicional del medio a masa para
reducir posibles parasitos.

El function de auto encendido permite usar el amplificador sin necesidad de usar un remote
exterior. Esto hace posible operer con un sistema de radio original(OEM )y que la radio original
active el sistema, siempre que estas radios no dispongan de RCA y remote.

8

High Level Input – GZIA 2130HPX

Dependiendo de la configuración de tu coche y sistema
de sonido ruidos o parasites pueden aparecer al usar la
entrada de altas.
Por favor usar el cable adicional del medio a masa para
reducir posibles parásitos.
La conexión a masa puede ser útil.

.

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

9

High Level Input – GZIA 2235HPX

Dependiendo de la configuración de tu coche y sistema
de sonido ruidos o parasites pueden aparecer al usar la
entrada de altas.
Por favor usar el cable adicional del medio a masa para
reducir posibles parásitos.
La conexión a masa puede ser útil.

.

Cable de altavoz

10

High Level Input – GZIA 4115HPX

Dependiendo de la configuración de tu coche
y sistema de sonido ruidos o parasites
pueden aparecer al usar la entrada de altas.
Por favor usar el cable adicional del medio a masa para
reducir posibles parásitos.
La conexión a masa puede ser útil.
.

El Autoencendido permite al amplificador encenderse
sin necesidad de remote
El Terminal de remote no debe conectarse

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

11

Encendido de amplificadior

El amplificador se enciende automáticamente en unos segundos después de encender el aparato de radio.

Note: El amplificador temporalmente apaga si se calienta demasiado y, a continuación, reinicia automáticamente una vez se enfría

(sobrelos 80° / 176° F).

Ajustando el nivel de audio

1. LEVEL (Min/Max): Gire completamente contador - las agujas del reloj a MIN

2. Activar el control de volumen del sistema de sonido de la auto sobre dos tercios de su gama completa.

3. Ajustar el nivel a un nivel cómodo de escucha.

Conectarel altavoz en trimode - notas

Trimode permite un subwoofer para trabajarar en modo mono mientras juegan los principales altavoces en estéreo. Deja el
conmutador cruzado en posición "FULL".

Usar condensadores 100 volt, non-polar para filtro pasaltos out low frequencies and Air- core or
Ferrit- ore bobinas con un diámetro mínimo de 1 mm / 0.039” para el corte de paso bajo filtrar las frecuencias altas.

Los valores de condensador y bobina como están escritos en la tabla siguiente. La parte delantera y traseros canales de este
amplificador obtienen esta capacidad. Sólo los canales izquierdos y derecho traseros se muestran en las siguientes imágenes.

Valores para filtro pasivo de 6dB pasivo

Frequenc

ia Bobina

Condensador

80 Hz 7,5 mH 470 uF

100 Hz 6,5 mH 330 uF

120 Hz 5,5 mH 370 uF

150 Hz 4 mH 220 uF

12

Stereo wiring – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

13

Cableado en modo MONO – GZIA 2130HPX

14

Trimode operation – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

15

Stereo wiring – GZIA 2235HPX

16

Cableado en modo MONO – GZIA 2235HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

17

Trimode operation – GZIA 2235HPX

18

Stereo wiring – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

19

Bridged wiring – GZIA 4115HPX

20

Trimode operation – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

21

Especificationes

Modelo GZIA 2130HPX GZIA 2235HPX GZIA 4115H PX

Tipo

2 Canales Class A/B 2 Canales Class A/B 4 Canales Class A/ B

RMS Power @ 4 Ω

CEA Standard CEA-2006-A

2 x 85 W (1% THD+N) 2 x 150 W (1% THD+N) 4 x 70 W (1% THD+N)

RMS Power @ 2 Ω

CEA Standard CEA-2006-A

2 x 130 W (1% THD+N) 2 x 235 W (1% THD+N) 4 x 115 W (1% THD+N)

RMS Power @ 4Ω Bridged

CEA Standard CEA-2006-A

1 x 260 W (1% THD+N)

1 x 320 W (10% THD+N)

1 x 470 W (1% THD+N)

1 x 540 W (10% THD+N)

2 x 230 W (1% THD+N)

2 x 250 W (10% THD+N)

Damping factor

> 150 > 100 > 100

Signal to noise Ratio

> 85 dB > 80 dB > 80 dB

Lowpass

30 – 250 Hz 30 – 250 Hz 30 – 250 Hz

Highpass

40 – 3000 Hz 40 – 3000 Hz 40 – 3000 Hz

Respuesta de frecuencia

10 Hz – 30 KHz 10 Hz – 30 KHz 10 Hz – 30 KHz

Sensibilidad de entrada

200 mV – 6 V 200 mV – 6 V 200 mV – 6 V

Bass remote control

 (optional)



-

Auto-On @ High Input

  

Fusible

2 x 15A 2 x 25A 2 x 25A

Dimensiones
W x H x L mm

215 x 213 x 50 285 x 213 x 50 285 x 213 x 50

Dimensiones
W x H x L inch

8.46" x 8.39" x 1.97" 11.22" x 8.39" x 1.97" 11.22" x 8.39" x 1.97"

22

Guia de posibles problemas

Sintomas comprobar Solución

No suena

Se ilumina el led de POWER?

Comprobar los fusibles del

amplificador.

Asegurar que remote este

conectado.

Comprobar los RCA.

Comprobar potenciómetros.

Comprobar volumen de la radio.

Se enciende el LED de

diagnóstico?

Verificación cruce en altavoz o

sobrecalentamiento amplificador

Amplif no enciende

No llega corriente al amplificador

Compruebe el cable de

alimentación o conexiones

Ningún corriente al cable remoto

con receptor encendido

Comprobar los cables de la radio

No hay sonido en un canal

Revisar los cables de altavoz

Inspeccionar para corto circuito o

una conexión abierta

Comprobar cables de audio

Invertir entradas RCA de izquierda

y derecha para determinar si es

que se produzca antes de la amp

Amp Si se desactiva en medio

/ alto volumen

Compruebe la impedancia de

carga de altavoz

Asegúrese de que se observan las

recomendaciones de impedancia

de carga de altavoz correcto (si se

utiliza un medidor de ohm para

comprobar la resistencia de

altavoz, recuerde que la

resistencia DC y impedancia AC no

puede ser el mismo).

Protección de LED está

activada

Temperature baja Baje el volumen de la radio

Cables de altavoz en cortocircuito

Separar los cables de altavoces y

aislar

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

23

La garantía cumple con la disposición legal. El retorno se puede hacer sólo

después de la consulta y en su embalaj e original. Por favor, asegúrese de incluir un
recibo generado por ordenador y una descripción del error. Excluidos de l a garantía son los
defectos causados por la sobrecarga, el tratamien to inadecuado o participar en concursos.

Limited warranty - defective products must be returned in original packaging - please add a copy of the original

purchasing invoice showing the purch asing date and a detailed descri ption of the failure. Failure caused by

overload, misuse or by using the product for competition p urpose are not covered by the warranty.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en i n de originele

verpakking plaatsvinden.SVP een aanko opbon en een duidelijke storingsomschrijving bijvoegen.Va n garantie

uitgesloten zijn defecten door overbelasting, onkundi g gebruik, of door deelname aan wedstrijden (SPL )

ontstaan zijn.

La garantie est conforme aux droits légaux. U n retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente

Garantie n'est pas applicable lorsq ue le produit a été endommagé en raison: Mauv aise alimentation, Trop de

puissance (HP,Subwoofer) Accident, Installa tion ou Utilisation non conforme a ux normes Technique (Concours

SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com

Nos reservamos el derecho de hacer cambios o mejoras futuras necesarias p ara el producto sin que

el cliente para informarle.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door te voeren

zonder de klant hierover te informeren.

Nous nous réservons le droit d'entreprendre à l'avenir nécessairemen t des modifications ou des

améliorations au produit sans in former le client.

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

Vahvistimen

Käyttöohje

IRIDIUM

GZIA 2130HPX

GZIA 2235HPX

GZIA 4115HPX

2

Ole hyvä ja lue tämä käyttöohje ennen

asennusta!

Kiitoksia että valitsit Ground Zero vahvistimen.

Lukemalla tämän käyttöohjeen varmistat että saat vahvistimesta kaiken sen

tarjoaman suorituskyvyn lisäksi pitkiä nautinnollisia hetkiä musiikin parissa.

Ominaisuudet

• 4 Ohm / 2 Ohm vakaa stereo

• Virta & suojaus merkkivalo

• Säädettävä ylipäästösuodin

• Säädettävä alipäästösuodin

• Auto-On @ High Level sisääntulosta

• Valkoinen valaistu logo

• Säädettävä sisääntuloherkkyys

• Käynnistyksen viivepiiri

• Bassonkaukosäädin (GZIA 2130HPX / 2235HPX)

• Lämpö / oikosulku / ylikuormitus suoja

Työkalut ja tarvikkeet mitä tarvitset vahvistimen asennukseen

• Ruuvimeisseli

• Porakone, 3 mm / 0.12” poranterä

• Kiinnitysruuvit

• Virtajohto min. 10 mm²

• Maajohto min. 10 mm²

• Kaiutinjohto min. 2 x 1,5 mm²

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

3

HUOM!

• Varmuuden vuoksi o n hyvä irroittaa auton akun maakaapeli ennen vahvistimen virtaliittimien
kytkentöjä. (Katso auton käyttöoppaasta tarkemmat tiedot).

• Käytä varovaisuutta poratessasi mahdollisia reikiä auton tavaratilassa. Polttoaine- ja jarruputket
saattavat vaurioitua reikää poratessasi – tämä voi aiheuttaa vakavia turvallisuusriskejä.

• Älä koskaan vedä johtoja terävien kulmien ja reunojen yli. On suositeltavaa käyttää min. 1 faradin
kondensaattoria takaamaan vahvistimen vakaamman jännitteen saannin.

VAROITUS!

Tehokkaat autohifijärjestelmät ovat kykeneviä tuottamaan Live-konserttitasoisia äänenpaineita. Jatkuva

altistuminen korkeille äänenpaineille saattaa vaurioittaa kuuloasi pysyvästi. Myöskin korkea kuunteluvoimakkuus

saattaa estää sinua kuulemasta ajoneuvon ulkopuolisia ääniä kuten; torvien ja hälytysajoneuvojen sireeniä.

Järjestelmän suunnittelu

Ennen asennuksen aloittamista, harkitse seuraavaa:

Jos harkitset järjestelmän laajentamista tulevaisuudessa, varmista että tilaa on riittävästi, ja vaatimukset
jäähdytykselle täyttyvät myös tulevaisuudessa laitteiden määrän lisääntyessä.

Vahvistimen asentamisesta

a. Valitse sopiva asennuspaikka, johon saat johdotuksen ja jossa on riittävästi tilaa ilmankierr olle sekä

jäähdytykselle.

b. Käytä vahvistinta mallina kun merkkaat kiinnitysreiät.

Varoitus

Valitse asennuspaikka siten että kaikki johdot ovat suojassa teräviltä kulmilta, lämmöltä tai muilta vauriollisilta
olosuhteilta. Virtakaapeli tulee suojata päävirtasulakkeella mahdollisimman läheltä akkua. Varmista että
ohjelmalähteesi ja kaikki muut järjestelmän laitteet ovat pois päältä kytkentöjä tehdessäsi.

Jos sinun täytyy vaihtaa sulake, korvaa se ainoastaan alkuperäisen kokoisella sulakkeella. Eri kokoisen tai
tyyppisen sulakkeen käyttö voi vahingoittaa laitteistoasi, mikä ei kuulu takuun piiriin.

4

Kytkimet ja toiminnot – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

5

Kytkimet ja toiminnot – GZIA 2235HPX

6

Kytkimet ja toiminnot – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

7

Kytkimet ja toiminnot

1 Kaiutinliittimet Kaiutinjohdot

2 Virtaliittimet

GND -> Maadoitusjohto
REM -> Herätevirta

BATT -> +12 Volttia

3 Tilan merkkivalo

VIHREÄ – OK
PUNAINEN – VIRHE

4 RCA sisääntulo

Signaalikaapelit.
Häiriöiden välttämiseksi, käytä hyvälaatuisia RCA-johtoja.

TÄRKEÄÄ!
Älä käytä High level sisääntuloa ja RCA-sisääntuloa rinnakkain,
tämä voi vahingoittaa vahvistinta.

5

High Level
(kaiutintasoinen)
sisääntulo

Käytä tätä sisääntuloa mikäli soittimessasi ei ole RCA-ulostuloja.
Kytke kaiutintasoinen signaali tähän liittimeen. Vahvistin käynnistyy
automaattisesti tunnistettuaan signaalin (Auto On). Remote-sisääntuloa
vahvistimen virtaterminaalissa ei täten tarvitse kytkeä.

TÄRKEÄÄ!
Älä käytä High level sisääntuloa ja RCA-sisääntuloa rinnakkain,
tämä voi vahingoittaa vahvistinta.

6 Ylipäästösuodin

Aseta kytkin „HIGH“ asentoon.

Säädä portaaton ylipäästön jakotaajuus halutulle taajuudelle. Kaikki
taajuudet väliltä 40 ja 3000 Hz toistuvat.

7 Alipäästösäädin

Ainoastaan taajuudet 30 Hz - 250 Hz toistuvat (riippuen LPF suotimen
säätimen asennosta). Aseta kytkin asentoon „LOW“ ja säädä haluttu
jakotaajuus.

8 Mode- kytkin

Säädä jakosuotimen kytkin haluttuun asentoon.

LPF – Ainoastaan bassotaajuudet (alle 30Hz - 250Hz) toistuvat.
FULL – Kaikki taajuudet toistuvat.
HPF – Ainoastaan keski-ja korkeat taajuudet (yli 40 Hz – 3000 Hz) toistuvat.

9 Kaukosäätimen liitäntä Liitin bassontasonkaukosäädölle.
10 Sisääntulotason säätö Tällä säätimellä säädät sisääntulotason sopivaksi.

High Level (kaiutintasoinen) sisääntulo

Auto-On toiminto mahdollistaa vahvistimen käytön ilman erillistä remote-ky tkentää.
Tämä mahdollistaa vahvistimen käytön auton alkuperäisen ohjelmalähteen ja
mahdollisten aktiivijärjestelmien kanssa, mitkä eivät ole varustettu erillisillä RCA­ulostuloilla.

8

High Level (kaiutintasoinen) sisääntulo – GZIA 2130HPX

Riippuen autosi audiojärjestelmästä ja kytkennöistä,
häiriöitä voi esiintyä käytettäessä
high level sisääntuloa.
Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa
eliminoidaksesi häiriöitä.
Kytke tämä johto vahvistimen GND virtaterminaaliin.

Auto-On toiminto (high-level) mahdollistaa vahvistimen
käytön ilman erillistä remote-johtoa.

Remote-johtoa ei silloin tarvitse kytkeä .

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

9

High Level (kaiutintasoinen) sisääntulo – GZIA 2235HPX

Riippuen autosi audiojärjestelmästä ja kytkennöistä,
häiriöitä voi esiintyä käytettäessä
high level sisääntuloa.
Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa
eliminoidaksesi häiriöitä.
Kytke tämä johto vahvistimen GND virtaterminaaliin.

Auto-On toiminto (high-level) mahdollistaa vahvistimen
käytön ilman erillistä remote-johtoa.

Remote-johtoa ei silloin tarvitse kytkeä .

10

High Level (kaiutintasoinen) sisääntulo – GZIA 4115HPX

Riippuen autosi audiojärjestelmästä ja
kytkennöistä,häiriöitä voi esiintyä
käytettäessä high level sisääntuloa.
Kytke silloin vaihtoehtoinen johtosarjassa oleva lisämaa
eliminoidaksesi häiriöitä.
Kytke tämä johto vahvistimen GND virtaterminaaliin.

Auto-On toiminto (high-level) mahdollistaa vahvistimen käytön ilman
erillistä remote-johtoa.

Remote-johtoa ei silloin tarvitse kytkeä .

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

11

Vahvistimen käynnistys

Kun laitat ohjelmalähteen päälle vahvistin käynnistyy automaattisesti.
Huomaa: Vahvistin kytkeytyy tilapäisesti pois päältä, mikäli sen lämpötila nousee liian kuumaksi. Lämpötilan
laskettua normaaliksi vahvistin käynnistyy jälleen automaattisesti. (noin 80°).

Sisääntulon säätö

1. LEVEL (Min/Max): Käännä säädin täysin MIN asentoon

2. Käännä äänenvoimakkuussäädin asentoon kaksi kolmasosaa maksimivoimakkuudesta.

3. Säädä LEVEL-säätimestä tasoa lisää siihen saakka kunnes ääni kuulostaa vielä puhtaalle.

Käyttö Trimode-tilassa - huomioita

TRI MODE käyttö mahdollistaa subwooferin monokäytön, pääkanavien toistaessa stereona. Jätä jakosuotimen
kytkin asentoon “Full”.

Käytä 100 voltin, non-polar kondensaattoria ylipäästösuotimena suodattaaksesi pois matalat taajuudet ja ilma- tai
rautasydänkeloja alipäästösuotimelle suodattaaksesi pois korkeat taajuudet.

Kondensaattoreiden ja kelojen arvot löydät alla olevasta taulukosta. Tässä vahvistimessa on etu ja takakanavissa
tämä kytkentä mahdollisuus. Ainoastaan vasen ja oikea takakanava on näytetty oheisessa esimerkki kuvassa.

Arvot 6dB passiivijakosuotimelle

Taajuus

Kela Kondensaattori

80 Hz 7,5 mH 470 uF

100 Hz 6,5 mH 330 uF

120 Hz 5,5 mH 370 uF

150 Hz 4 mH 220 uF

12

Stereo kytkentä – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

13

Mono kytkentä – GZIA 2130HPX

14

Trimode käyttö – GZIA 2130HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

15

Stereo kytkentä – GZIA 2235HPX

16

Mono kytkentä – GZIA 2235HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

17

Trimode käyttö – GZIA 2235HPX

18

Stereo kytkentä – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

19

Sillattu kytkentä – GZIA 4115HPX

20

Trimode käyttö – GZIA 4115HPX

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

21

Tekniset tiedot

Malli GZIA 2130HPX GZIA 2235HPX GZIA 4115HPX

Tyyppi

2 kanava luokka A/B 2 kanava luokka A/B 4 kanava luokka A/B

RMS teho @ 4 Ω

CEA Standard CEA-2006-

A

2 x 85 W (1% THD+N) 2 x 150 W (1% THD+N) 4 x 70 W (1% THD+N)

RMS teho @ 2 Ω

CEA Standard CEA-2006-

A

2 x 130 W (1% THD+N) 2 x 235 W (1% THD+N) 4 x 115 W (1% THD+N)

RMS teho @ 4Ω Bridged

CEA Standard CEA-2006-

A

1 x 260 W (1% THD+N)

1 x 320 W (10% THD+N)

1 x 470 W (1% THD+N)

1 x 540 W (10% THD+N)

2 x 230 W (1% THD+N)

2 x 250 W (10% THD+N)

Vaimennuskerroin

> 150 > 100 > 100

Häiriöetäisyys

> 85 dB > 80 dB > 80 dB

Alipäästösuodin

30 – 250 Hz 30 – 250 Hz 30 – 250 Hz

Ylipäästösuodin

40 – 3000 Hz 40 – 3000 Hz 40 – 3000 Hz

Taajuusvaste

10 Hz – 30 KHz 10 Hz – 30 KHz 10 Hz – 30 KHz

Sisääntulonherkkyys

200 mV – 6 V 200 mV – 6 V 200 mV – 6 V

Bassonkaukosäädin

 (optional)



-

Auto-On @ High level

  

Sulake

2 x 15A 2 x 25A 2 x 25A

Mitat
W x H x L mm

215 x 213 x 50 285 x 213 x 50 285 x 2 13 x 50

Mitat
W x H x L tuumaa

8.46" x 8.39" x 1.97" 11.22" x 8.39" x 1.97" 11.22" x 8.39" x 1.97"

22

Ongelman esiintyessä

Ongelman kuvaus Tarkasta Toimenpide

Ei ääntä

Palaako POWER LED valo?

Tarkasta vahvistimen sulakkeet.

Tarkasta onko herätevirtajohto

kytketty.

Tarkista signaalikaapelit.

Tarkasta kytkimen asennot.

Tarkasta ohjelmalähteen

äänenvoimakkuussäätimen asento.

Palaako diaknostiikka LED valo?

Tarkasta etteivät kaiutinjohdot ole

oikosulussa tai vahvistin

ylikuumentunut.

Vahvistin ei käynnisty

Tuleeko vahvistimelle virta? Tarkasta virtajohdotus

Tuleeko vahvistimelle herätevirta?

Tarkasta ohjelmalähteen

kytkennät.

Ei ääntä yksittäisestä

kaiutinlähdöstä

Onko vikaa kaiutinjohdotuksessa?

Tarkasta että kaiutinjohdot ovat

kytketty ja että ne eivät ole

oikosulussa.

Onko vikaa signaalikaapeleissa?

Käännä vasen ja oikea RCA johto

selvittääksesi onko vika ennen

vahvistinta.

Vahvistin kytkeytyy pois

päältä keskimääräisellä /

kovalla voimakkuudella

Onko väärä kaiutinkuorman

impedanssi?

Varmistu että kaiutinkuorman

impedanssi on suositellun

kaltainen.

Protection LED palaa

Onko vahvistin ylikuumentunut? Vähennä äänenvoimakkuutta

Onko kaiutinjohdot oikosulussa?

Tarkasta kaiutinjohtojen kytkennät

ja eristeet

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

23

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur
nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen
maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der
Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße
Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Limited warranty - defective products must be returned in original packaging - please add a copy

of the original purchasing invoice showing the purchasing date and a detailed description of the
failure. Failure caused by overload, misuse or by using the product for competition purpose are

not covered by the warranty.

Rajoitettu takuu. Viallinen tuote täytyy palauttaa alku peräisessä pakkauksessaan. Ole hyvä ja liitä
kopio alkuperäisestä ostokuitista sekä yksityiskohtainen vikakuvaus. Ylikuormit uksesta ja tuotteen

väärinkäytöstä (oikosulut, yms.) aiheutuneet viat eivät kuulu taku un piiriin.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du

defaut.La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison:

Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non

conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem

Produkt vorzunehmen ohne den Kunden darüber zu informieren.

We reserve the right to make needed change or improvement to the prod uct without informing

customer about this in advance.

Pidätämme oikeuden tehdä tarvittavia muutoksia tai parannuks ia tuotteeseen ilman

ennakkoilmoitusta asiakkaalle.

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des

améliorations au produit sans informer le client.

Интернет-магазин автозвука и автотоваров Винавто

winauto.ua

Powered by TCPDF (www.tcpdf.org)
