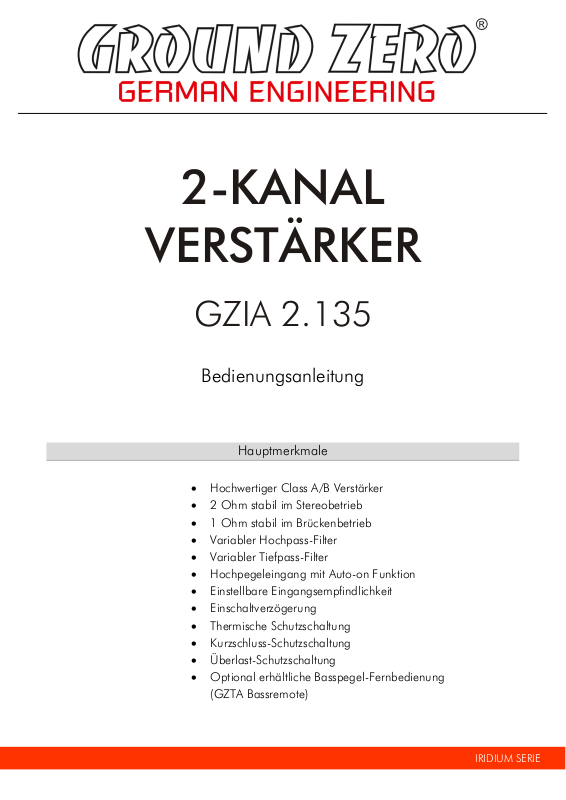

Page 1
IRIDIUM SERIE
2-KANAL
VERSTÄRKER
GZIA 2.135
Bedienungsanleitung
• Hochwertiger Class A/B Verstärker
• 2 Ohm stabil im Stereobetrieb
• 1 Ohm stabil im Brückenbetrieb
• Variabler Hochpass-Filter
• Variabler Tiefpass-Filter
• Hochpegeleingang mit Auto-on Funktion
• Einstellbare Eingangsempfindlichkeit
• Einschaltverzögerung
• Thermische Schutzschaltung
• Kurzschluss-Schutzschaltung
• Überlast-Schutzschaltung
• Optional erhältliche Basspegel-Fernbedienung
(GZTA Bassremote)
Hauptmerkmale
Page 2
IRIDIUM SERIE
Lautsprecherkabel
Stromversorgungskabel
GROUND ZERO GZIA 2.135
Allgemein Montagehinweise
• Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis:
Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik
führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte
beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für
Ihr Fahrzeug, bevor Sie die Batterie trennen!)
• Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine
geeignete Sicherung mit dem in der Anleitung genannten Wert abgesichert werden.
(Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller
empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte
Kabelquerschnitt für eine entsprechende Stromstärke geeignet ist)
• Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität
und mit identischem Sicherungswert ersetzt werden
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenleitungen
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät
abschaltet; nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu
vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des
Kühlkörpers darf nicht vollflächig abgedeckt werden
• Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden, z.B.
Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und
in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung
oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen
oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Empfohlener Kabelquerschnitt
min 1.5 mm²
min 10 mm²
GROUND ZERO products are engineered in Germany
GROUND ZERO – international sponsor

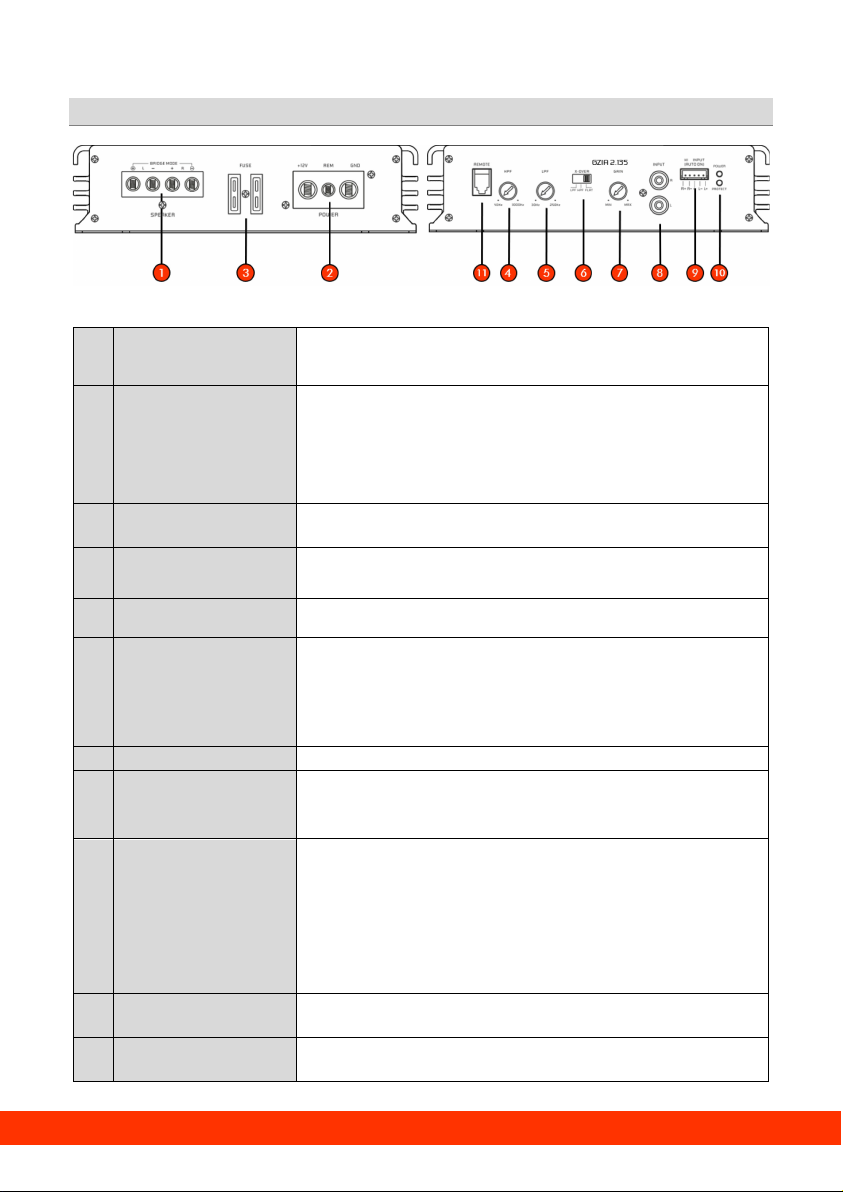

Page 3
IRIDIUM SERIE
1
Lautsprecheranschluss
Zum Anschluss der Lautsprecherkabel
Geringste Impedanz im Brückenbetrieb 4 Ohm
2
Stromanschluss
3
Sicherung(en)
4
Hochpass-Filter
5
Tiefpass-Filter
Mittels des Reglers wird die Übergangsfrequenz gewählt. Oberhalb
dieser werden hohe Frequenzen gefiltert (30 Hz bis 250 Hz).
6
FrequenzweichenModus Schalter
Dient zur Wahl des benötigten Frequenzfilters
wiedergegeben
7
Eingangsempfindlichkeit
Regler zur Einstellung der Eingangsempfindlichkeit
8
Line Eingang (Cinch)
9
Hochpegel-Eingang
Anstelle des Cinch-Einganges kann alternativ der Hochpegel-
gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
10
Status Anzeige
11
Remote Anschluss
GROUND ZERO GZIA 2.135
Einstellungen und Funktionen
Geringste Impedanz im Stereobetrieb 2 Ohm
+12V Dauerstrom-Anschluss (+)
(z.B. direkt an den Pluspol der Batterie)
REM Remote-Anschluss des Steuergerätes
(nicht bei Verwendung des Hochpegeleingangs)
GND Masse-Anschluss an der Karosserie (-)
(z.B. direkt an den Minuspol der Batterie)
Eine defekte Sicherung sollte ausschließlich durch eine Sicherung
mit demselben Wert ersetzt werden
Mittels des Reglers wird die Übergangsfrequenz gewählt. Unterhalb
dieser werden tiefe Frequenzen gefiltert (40 Hz bis 3000 Hz)
FLAT Alle Frequenzen werden wiedergegeben
HPF Nur mittlere / hohe Frequenzen entsprechend der Reglerstellung
werden wiedergegeben
LPF Nur tiefe Frequenzen entsprechend der Reglerstellung werden
Buchsen zum Anschluss der Cinch-Kabel (RCA)
Wichtig: Der Hochpegel-Eingang und der Cinch-Eingang dürfen nicht
gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
Eingang genutzt werden. Hierbei werden die Lautsprecherausgänge
des Quellgerätes (Radio) direkt angeschlossen. Der Verstärker
schaltet hierbei automatisch ein, sobald ein Signal anliegt (AutoOn Funktion). Der REM (Remote) Eingang des Stromanschlusses
bleibt in dieser Betriebsart unbenutzt
Wichtig: Der Hochpegel-Eingang und der Cinch-Eingang dürfen nicht
POWER grün - Gerät in Betrieb
PROTECT
Zum Anschluss der Basspegel-Fernbedienung
rot - Fehler (Schutzschaltung aktiv)
Page 4
IRIDIUM SERIE
Modell
GZIA 2.135
Verstärkerart
RMS Leistung @ 4 Ω CEA Standard CEA-2006-A
RMS Leistung @ 2 Ω CEA Standard CEA-2006-A
RMS Brückenleistung @ 4 Ω
CEA Standard CEA-2006-A
260 W
300 W (10% THD+N)
Tiefpass-Filter
Hochpass-Filter
Frequenzgang
Signal-Rausch-Abstand (SNR)
Gesamte Verzerrungen (THD+N)
Dämpfungsfaktor
Eingangsempfindlichkeit
Sicherung(en)
Abmessungen (B x H x L)
(Kühlkörper / gesamt)
Problem
Kontrolle
Hilfe
Kein Ton
Sicherung prüfen
Masse prüfen
Kurzschluss am Lautsprecher
Gerät defekt
Verstärker schaltet nicht
ein
Sicherung prüfen
Masse prüfen
Keine Spannung am Remote
Remote am Radio prüfen
Verstärker schaltet bei
Lautstärke ab
Prüfen Sie, ob der Widerstand am LS Terminal von 2
Ohm nicht unterschritten wird
Ton fehlt an einem Kanal
Cinch / Lautsprecherkabel prüfen
Kabel/Stecker beschädigt
Protection LED leuchtet
Verstärker überhitzt
Lautstärke verringern oder Gerät einige Zeit abschalten
Kurzschluss am Lautsprecheranschluss
Lautsprecherkabel auf Kurzschluss prüfen
GROUND ZERO GZIA 2.135
Technische Daten
2-Kanal Class A/B
2x 85 W (1% THD+N)
2x 135 W (1% THD+N)
(1% THD+N)
30 Hz – 250 Hz (12 dB/oct)
40 Hz – 3000 Hz (12 dB/oct)
10 Hz – 30 kHz (± 3 dB)
> 99 dB
< 0.02%
> 150
200 mV – 6 V
2x 15A
192 x 49 x 214/242 mm
Fehlerdiagnose
Leuchtet die POW LED?
Leuchtet die PRO LED?
Keine Stromzufuhr
Lautsprecherimpedanz prüfen
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Remote Kabel prüfen
+12 Volt prüfen
Gerät überhitzt
+12 Volt prüfen
Ground Zero GmbH
www.ground-zero-audio.com
Page 5
IRIDIUM SERIES
2-CHANNEL
AMPLIFIER
GZIA 2.135
• High-quality class A/B amplifier
• 2 ohms stable in stereo mode
• 4 ohms stable in bridged mode
• Variable high pass filter
• Variable low pass filter
• High-level input with auto-on function
• Adjustable input sensitivity
• Turn-on delay
• Thermal protection
• Short protection
• Overload protection
• Optionally available bass level remote control
(GZTA Bassremote)
Owner´s Manual
Features
Page 6
IRIDIUM SERIES
Speaker wires
Power su pply wires
GROUND ZERO GZIA 2.135
Mounting instructions
• As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier.
Note: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric
system that can be cleared only by authorized service partners of your vehicle´s manufacturer! Please
ask your service partner first before disconnecting the battery!
• The power supply wire (+12 V) has to be protected within max. 20 cm / 8” by a main fuse holder with
a fuse value matching the recommendation for your amplifier
Note: If there is more than one amplifier connected using this power wire, the main fuse value must be
equal to the sum of the recommended fuses of all connected devices. However, make sure the
diameter of your power wire will be enough for the required current!
• If necessary, replace a defective fuse by a fuse with identical quality and value
• Never drill holes to the vehicle´s gas tank, brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• The amplifier contains a temperature protection circuit that turns the device off in case of overheating.
After a certain cooling time, it will turn on automatically. To avoid heat build-up, enough air supply for
cooling must be provided. Never cover the surface of the amplifier´s heatsink entirely
• The amplifier should NEVER b e mounted onto a vibrating part or surface such as a subwoofer
enclosure. This might lead to malfunction due to loosened electrical parts inside the amplifier.
• Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available (at
the head unit), it is strongly recommended to make use of them.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their
Terms of warranty
terms and conditions. For further information contact your local retailer or distributor.
Recommended wiring
min 1.5 mm² / 15 AWG
min 10 mm² / 8 AWG
GROUND ZERO products are engineered in Germany
GROUND ZERO – international sponsor

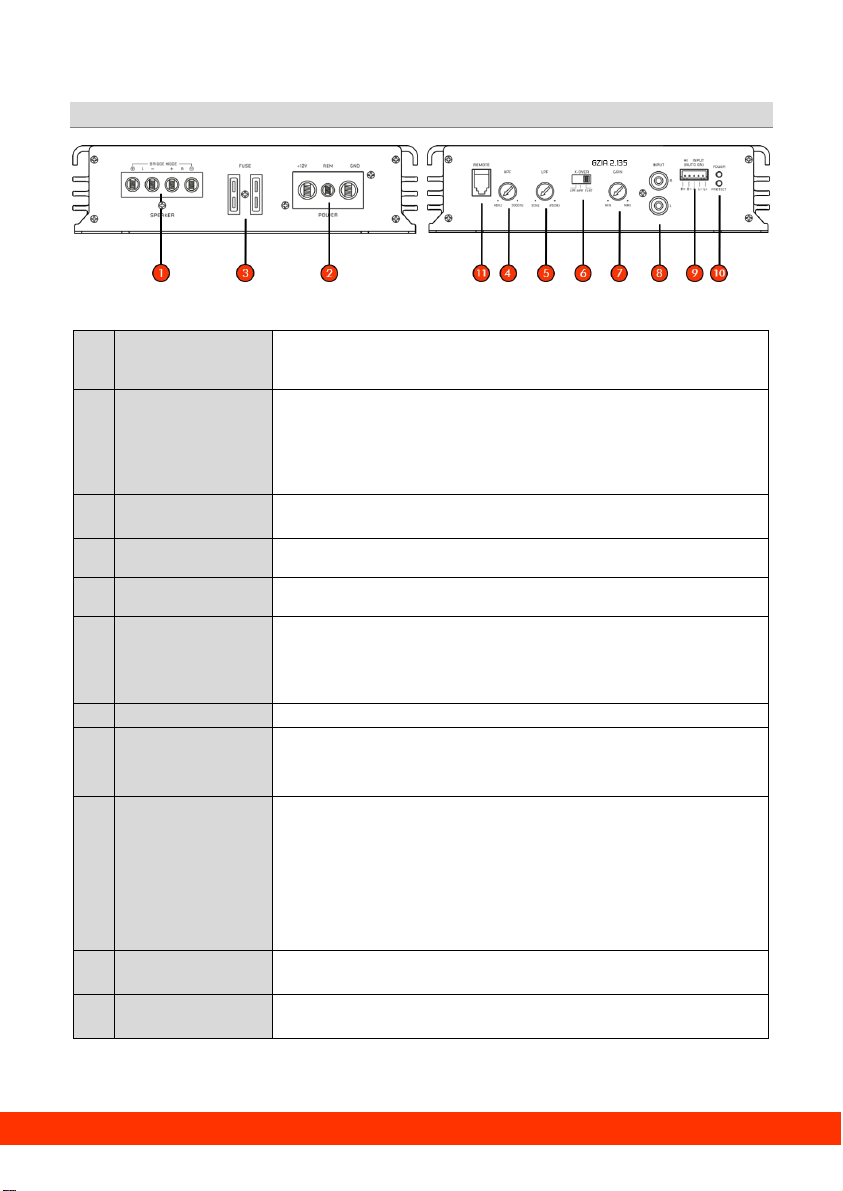

Page 7
IRIDIUM SERIES
1
Speaker terminal
To connect the speaker wires
Min. load in bridged mode 4 ohms
2
Power terminal
3
Fuse(s)
4
High pass filter
To adjust the required crossover point. Frequencies below the selected
crossover point will be filtered (40 Hz to 3000 Hz)
5
Low pass filter
To adjust the required crossover point. Frequencies above the selected
crossover point will be filtered (30 Hz to 250 Hz)
6
Mode switch
To setup the crossover for the required use of the amplifier
7
Sensitivity control
8
Line input (RCA)
never
9
High-level input
never
10
Status indication
11
Remote wire socket
GROUND ZERO GZIA 2.135
Controls & Features
Min. load in stereo mode 2 ohms / channel
+12V To be connected to the positive terminal of the battery
REM To be connected to the remote output of the head unit*
(*not r equir ed in h igh-l evel mode)
GND To be connected to the vehicle´s ground
(or directly to the n egative terminal of t he batter y)
If necessary to replace a defective fuse, its strongly recommended to
use a fuse with the identical value
FLAT entire frequency range will be reproduced
HPF only mid/high frequencies will be reproduced
LPF only low frequencies will be reproduced
Controller to adjust the input sensitivity
Input sockets to connect RCA wires
Important note: High-level and RCA inputs should
simultaneously! This may cause serious damage to the amplifier
Head units without RCA pre-amplifier output signal, can be connected
using the high-level input to connect the speaker output of the head
unit directly.
If used, the amplifier turns on automatically (auto-on feature)
The remote input of the power supply terminal remains unused
Important note: High-level and RCA inputs should
simultaneously! This may cause serious damage to the amplifier
POWER (green) ok (correct operation)
PROTECT (red) error (prote ction mode)
be used
be used
To connect the optionally available bass level remote control
Page 8
IRIDIUM SERIES
Model
GZIA 2.135
Amplifier type
RMS Power @ 4 Ω CEA Standard CEA-2006-A
RMS Power @ 2 Ω CEA Standard CEA-2006-A
RMS Power @ 4 Ω in bridged mode
CEA Standard CEA-2006-A
260 W (1 % TH D+N)
300 W (10% THD+N)
Low pass filter
High pass filter
Frequency response
Signal to noise ratio (SNR)
Total harmonic distortion (THD+N)
Damping factor
Input sensitivity
Fuse(s)
Dimensions w x h x l (heatsink / overall)
Di mensio ns w x h x l (heatsink / overall)
Symptoms
Check / Cause
Action
No audible sound
Check protection fuse(s) of the amplifier (harness)
Check ground wire connection
Did the PROTECT LED turned to red?
Check for speaker short or amplifier overheating
Device does not
turn on
Power supply of the amplifier?
Check power wire or connections
Remote wire powered? (RCA input
mode)
No sound on one
channel
Speaker wiring undamaged?
Check for short circuit or open connections
Reverse left and right RCA inputs to check the
audio input signal
Device turns off at
medium / high
volume
Status LED turned
on red
Temperature protection circuit active
Decrease head unit´s volume / wait for cooling
Speaker wires short / speaker
damaged
GROUND ZERO GZIA 2.135
Specifications
2 chan nel class A/B
2x 85 W (1% THD+ N)
2x 135 W (1% T HD+ N)
30 Hz – 250 Hz (12 dB/oct)
40 Hz – 3000 Hz (12 dB/oct)
10 Hz – 30 kHz (± 3 dB)
> 99 dB
< 0.02%
> 150
200 mV – 6 V
2x 15A
192 x 49 x 214/242 mm
7.56 x 1.93 x 8.43/9.53 “
Trouble shooting guide
Does the POW LED turn to green?
Input signal on ea ch RCA lead?
Load impedance of each speaker
correct?
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Check remote wire connection (RCA input mode)
Check +12 Volt power supply wire connection
Check remote wire connection to the head unit
Check if each speaker load impedance matches
the technical specifications of the amplifier
Check speaker / wires and insulate if necessary
Ground Zero GmbH
www.ground-zero-audio.com
Loading...
