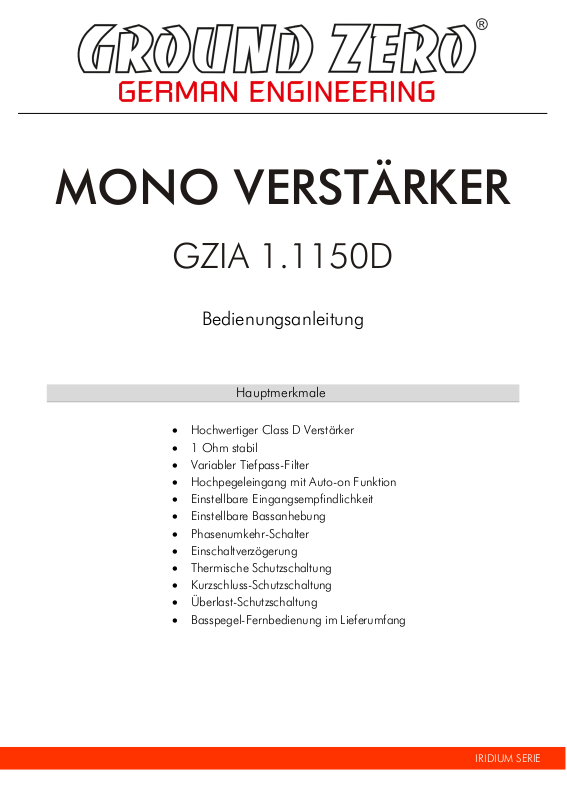

IRIDIUM SERIE
MONO VERSTÄRKER
GZIA 1.1150D
Bedienungsanleitung
Hauptmerkmale
• Hochwertiger Class D Verstärker
• 1 Ohm stabil
• Variabler Tiefpass-Filter
• Hochpegeleingang mit Auto-on Funktion
• Einstellbare Eingangsempfindlichkeit
• Einstellbare Bassanhebung
• Phasenumkehr-Schalter
• Einschaltverzögerung
• Thermische Schutzschaltung
• Kurzschluss-Schutzschaltung
• Überlast-Schutzschaltung
• Basspegel-Fernbedienung im Lieferumfang
Page 2
IRIDIUM SERIE
Lautsprecherkabel
Stromversorgungskabel
GROUND ZERO GZIA 1.1150D
Allgemein Montagehinweise
• Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis:
Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik
führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte
beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für
Ihr Fahrzeug, bevor Sie die Batterie trennen!)
• Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine
geeignete Sicherung mit dem in der Anleitung genannten Wert abgesichert werden.
(Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller
empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte
Kabelquerschnitt für eine entsprechende Stromstärke geeignet ist)
• Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität
und mit identischem Sicherungswert ersetzt werden
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenleitungen
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät
abschaltet; nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu
vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des
Kühlkörpers darf nicht vollflächig abgedeckt werden
• Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden, z.B.
Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache u nd
in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung
oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen
oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Empfohlener Kabelquerschnitt
min 2.5 mm²
min 25 mm²
GROUND ZERO products are engineered in Germany
GROUND ZERO – international sponsor
Page 3
IRIDIUM SERIE
1
Lautsprecheranschluss
Zum Anschluss der Lautsprecherkabel - Impedanz min. 1 Ohm
2
Stromanschluss
3
Sicherung (en)
4
Phasenumkehr-Schalter
5
Tiefpass-Filter
Mittels des Reglers wird die Übergangsfrequenz gewählt. Oberhalb
dieser werden hohe Frequenzen gefiltert (30 Hz bis 250 Hz)
7
Eingangsempfindlichkeit
8
Line Eingang (Cinch)
Buchsen zum Anschluss der Cinch-Kabel (RCA)
gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
9
Hochpegel-Eingang
10
Status Anzeige
11
Remote Anschluss
12
Bass boost Regler
GROUND ZERO GZIA 1.1150D

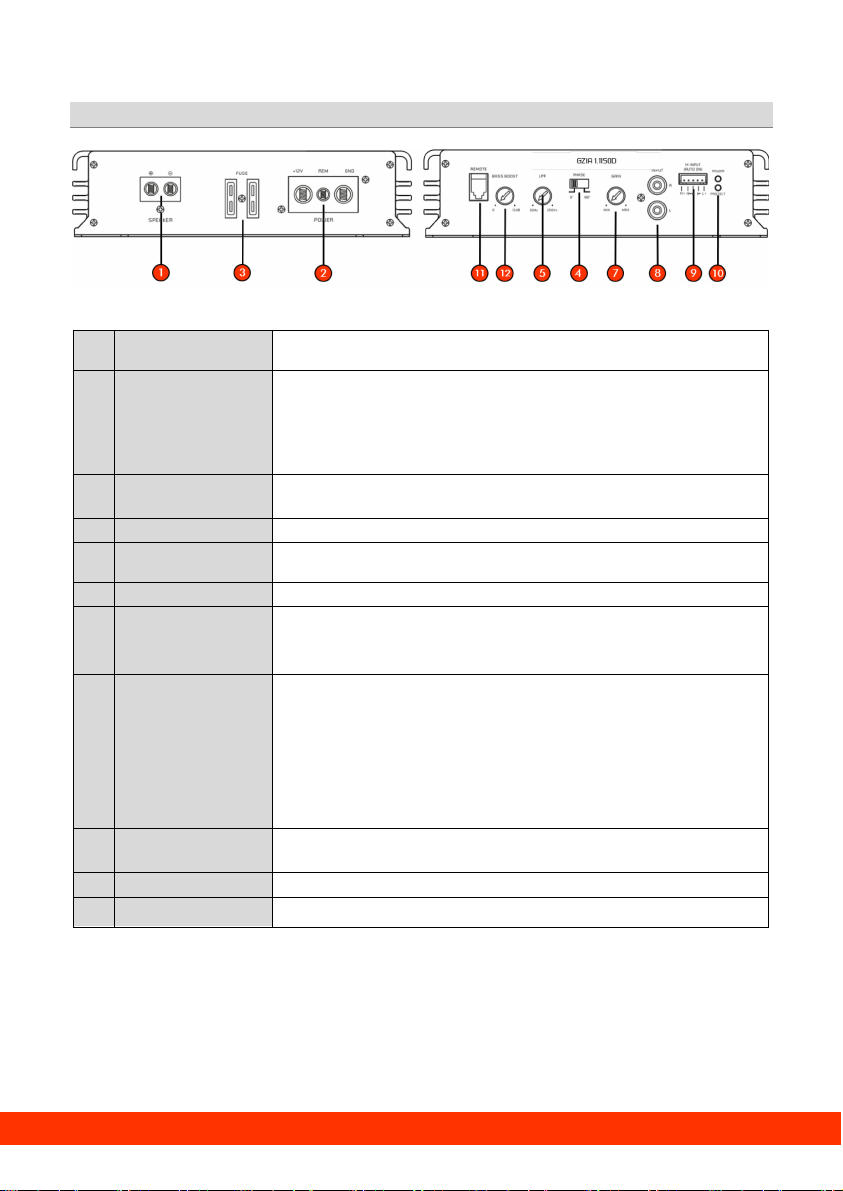

Einstellungen und Funktionen
+12V Dauerstrom-Anschluss (+)
(z.B. direkt an den Pluspol der Batterie)
REM Remote-Anschluss des Steuergerätes
(nicht bei Verwendung des Hochpegeleingangs)
GND Masse-Anschluss an der Karosserie (-)
(z.B. direkt a n den Minuspol der Bat terie)
Eine defekte Sicherung sollte ausschließlich durch eine Sicherung
mit demselben Wert ersetzt werden
Zur Wahl der korrekten Phasenlage (0° oder 180°)
Regler zur Einstellung der Eingangsempfindlichkeit
Wichtig: Der Hochpegel-Eingang und der Cinch-Eingang dürfen nicht
Anstelle des Cinch-Einganges kann alternativ der HochpegelEingang genutzt werden. Hierbei werden die Lautsprecherausgänge
des Quellgerätes (Radio) direkt angeschlossen. Der Verstärker
schaltet hierbei automatisch ein, sobald ein Signal anliegt (AutoOn Funktion). Der REM (Remote) Eingang des Stromanschlusses
bleibt in dieser Betriebsart unbenutzt
Wichtig: Der Hochpegel-Eingang u nd der Cinch-Eingang dürfen nicht
gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
POWER grün - Gerät in Betrieb
PROTECT rot - Fehler (Schutzschaltung aktiv)
Zum Anschluss der Basspegel-Fernbedienung
Regler zur Einstellung der Bassanhebung ( 0 bis +12 dB @ 45 Hz)
Page 4
IRIDIUM SERIE
Modell
GZIA 1.1150D
Verstärkerart
RMS Leistung @ 4 Ω CEA Standard CEA-2006-A
RMS Leistung @ 2 Ω CEA Standard CEA-2006-A
RMS Leistung @ 1 Ω CEA Standard CEA-2006-A
1050 W (1% T HD+N )
1150 W (10% T HD+ N)
Tiefpass-Filter
Frequenzgang
Gesamte Verzerrungen (THD +N)
Dämpfungsfaktor
Eingangsempfindlichkeit
Sicherung(en)
Abmessungen (B x H x L)
(Kühlkörper / gesamt)
Problem
Kontrolle
Hilf e
Kein Ton
Sich erung prüfen
Masse prüfen
Kurzschluss am Lautsprecher
Gerät defekt
Verstärker sch altet nich t
ein
Sich erung prüfen
Masse prüfen
Keine S pannung am Rem ot e
Remote am Radio prüfen
Verstärker sch altet bei
Lautstärke ab
Prüfen S ie, ob der W iderstand am LS Terminal v on 2
Ton fehlt an einem Kanal
Cinch / Lautsprecherkabel prüf en
Kabel/Stecker beschädigt
Protection LED leuchtet
Verstärker überhitzt
Lautstärke verringern od er Gerät ein ige Zeit abschalten
Kurzschluss am Lautsprecheranschluss
Lautsprecherkabel auf Kurzschluss prüfen
GROUND ZERO GZIA 1.1150D
Technische Daten
Mono Class D
370 W (1% T HD+ N)
665 W (1% TH D+N)
30 Hz – 250 Hz (12 dB/oct)
10 Hz – 250 kHz (± 1 dB)
< 0.0 8%
> 100
200 mV – 6 V
2x 40A
192 x 49 x 302/330 mm
Fehlerdiagnose
Leuchtet die P OW LED?
Leuchtet die P RO LE D?
Keine S tromzufuhr
Lautsprecherimpedanz prüfen
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Remote Kabe l prüfen
+12 Volt prüfen
Gerät überhitzt
+12 Volt prüfen
Ohm nicht unterschritten wir d
www.ground-zero-audio.com
Page 5
IRIDIUM SERIES
MONO AMPLIFIER
GZIA 1.1150D
Owner´s Manual
Features
• High-quality class D amplifier
• 1 ohm stable
• Variable low pass filter
• High-level input with auto-on function
• Adjustable input sensitivity
• Adjustable bass boost control
• Phase switch
• Turn-on delay
• Thermal protection
• Short protection
• Overload protection
• Bass level remote control included
Page 6
IRIDIUM SERIES
Speaker wires
Power supp ly wires
GROUND ZERO GZIA 1.1150D
Mounting instructions
• As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier.
Note: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric
system that can be cleared only by authorized service partners of your vehicle´s manufacturer! Please
ask your service partner first before disconnecting the battery!
• The power supply wire (+12 V) has to be protected within max. 20 cm / 8” by a main fuse holder with
a fuse value matching the recommendation for your amplifier
Note: If there is more than one amplifier connected using this power wire, the main fuse value must be
equal to the sum of the recommended fuses of all connected devices. However, make sure the
diameter of your power wire will be enough for the required current!
• If necessary, replace a defective fuse by a fuse with identical quality and value
• Never drill holes to the vehicle´s gas tank, brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• The amplifier contains a temperature protection circuit that turns the device off in case of overheating.
After a certain cooling time, it will turn on automatically. To avoid heat bu ild-up, enough air supply for
cooling must be provided. Never cover the surface of the amplifier´s heatsink entirely
• The amplifier should
enclosure. This might lead to malfunction due to loosened electrical parts inside the amplifier.
• Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available (at
the head unit), it is strongly recommended to make use of them.
NEVER be mounted onto a vibrating part or surface such as a subwoofer
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their
Terms of warranty
terms and conditions. For further information contact your local retailer or distributor.
Recommended wiring
min 2.5 mm² / 13 AWG
min 25 mm² / 3 AWG
GROUND ZERO products are engineered in Germany
GROUND ZERO – international sponsor
Page 7
IRIDIUM SERIES
1
Speaker terminal
To connect the speaker wires
Min. load 1 ohm
2
Power terminal
3
Fuse(s)
4
Phase switch
5
Low pass filter
To adjust the required crossover point. Frequencies above the selected
crossover point will be filtered (30 Hz to 250 Hz)
7
Sensitivity control
8
Line input (RCA)
never
9
High-level input
never
10
Status indication
11
Remote wire socket
12
Bass boost control
GROUND ZERO GZIA 1.1150D

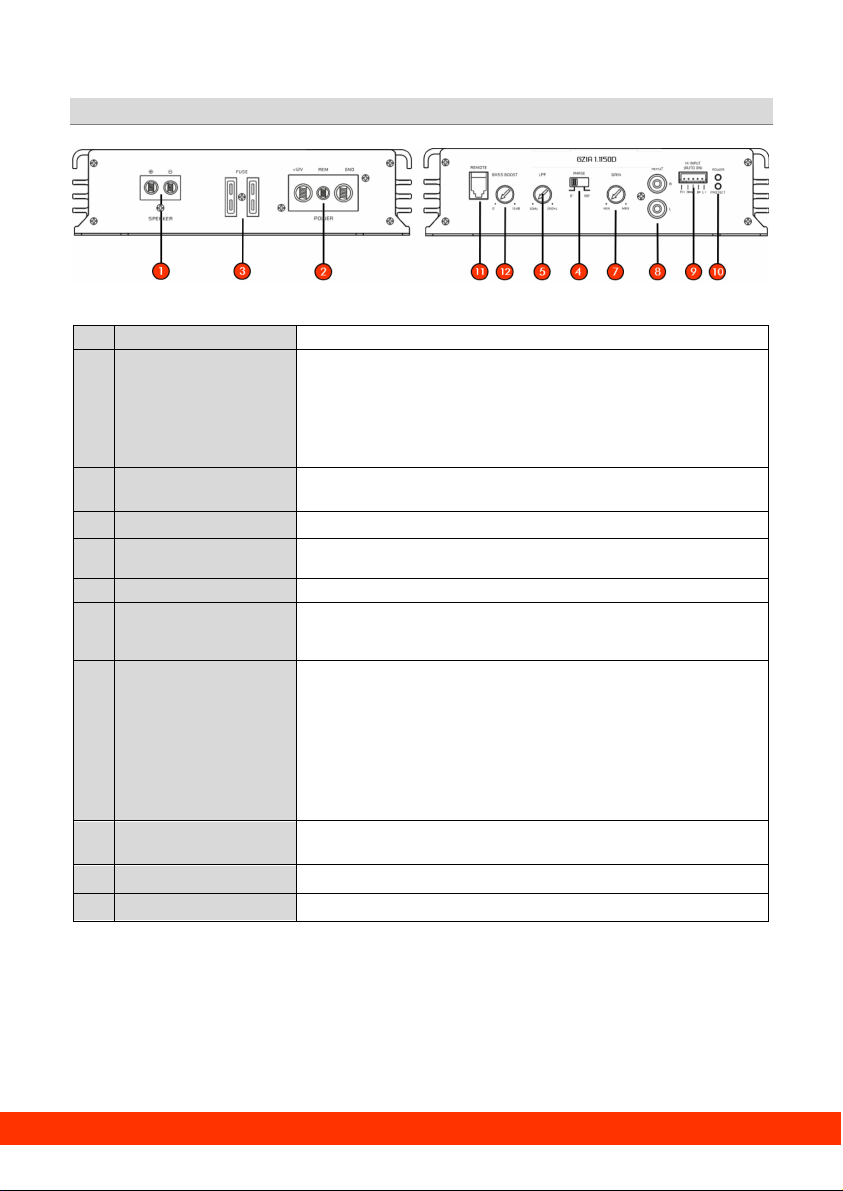

Controls & Features
+12V To be connected to the positive terminal of the battery
REM To be connected to the remote output of the head unit*
(*not required in h igh-level m ode)
GND To be connected to the vehicle´s ground
(or dir ectly to the negativ e termina l of the battery)
If necessary to replace a defective fuse, its strongly recommended to
use a fuse with the identical value
To set the correct phase (0° or 180°)
Controller to adjust the input sensitivity
Input sockets to connect RCA wires
Important note: High-level and RCA inputs should
simultaneously! This may cause serious damage to the amplifier
Head units without RCA pre-amplifier output signal, can be connected
using the high-level input to connect the speaker output of the head
unit directly.
If used, the amplifier turns on automatically (auto-on feature)
The remote input of the power supply terminal remains unused
Important note: High-level and RCA inputs should
simultaneously! This may cause serious damage to the amplifier
POWER (green) ok (correct operation)
PROTECT (red) error (protection mode)
To connect the optionally available bass level remote control
Controller to adjust the bass boost level ( 0 to +12 dB @ 45 Hz)
be used
be used
Page 8
IRIDIUM SERIES
Model
GZIA 1.1150D
Amplifier type
RMS Power @ 4 Ω CEA Standard CEA-2006-A
RMS Power @ 2 Ω CEA Standard CEA-2006-A
RMS Power @ 1 Ω CEA Standard CEA-2006-A
1050 W (1% THD+N )
1150 W (10 % TH D+N)
Low pass filter
Freque ncy response
Total harmonic distortion (THD+N)
Damping factor
Input sensitivity
Fuse(s)
Dimensions w x h x l (heatsink / overall)
Dimensions w x h x l (heatsink / overall)
Symptoms
Check / Cause
Action
No audible sound
Check protection fuse(s) of the amplifier (harness)
Check ground wire connection
Did the PRO TECT LED turned to red?
Check for speaker short or amplifier overheating
Device does not
turn on
Power supply of the amplifier?
Check power wire or connections
Remote wire powered? (RCA input
mode)
No sound on one
channel
Speaker wiring undamaged?
Check for short circuit or open connections
Reverse left and right RCA inputs to check the
audio input signal
Device turns off at
medium / high
volume
Status LED turned
on red
Temperature protection circuit active
Decrease head unit´s volume / wait for cooling
Speaker wires short / speaker
damaged
GROUND ZERO GZIA 1.1150D
Specifications
Mono class D
370 W (1% THD+ N)
665 W (1% T HD+ N)
30 Hz – 250 Hz (12 dB/oct)
10 Hz – 250 Hz (± 1 dB)
< 0.08%
> 100
200 mV – 6 V
2x 40A
192 x 49 x 302/330 mm
7.56 x 1.93 x 11.89/12.99 “
Trouble shooting guide
Does the POW LED turn t o green?
Input signal on each RCA le ad ?
Load impedance of each speaker
correct?
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Check remote wire connection (RCA input mode)
Check +12 Volt power supply wire connection
Check remote wire connection to the head unit
Check if each speaker load impedance matches
the technical specifications of the amplifier
Check speaker / wires and insulate if necessary
Ground Zero GmbH
www.ground-zero-audio.com
Loading...
