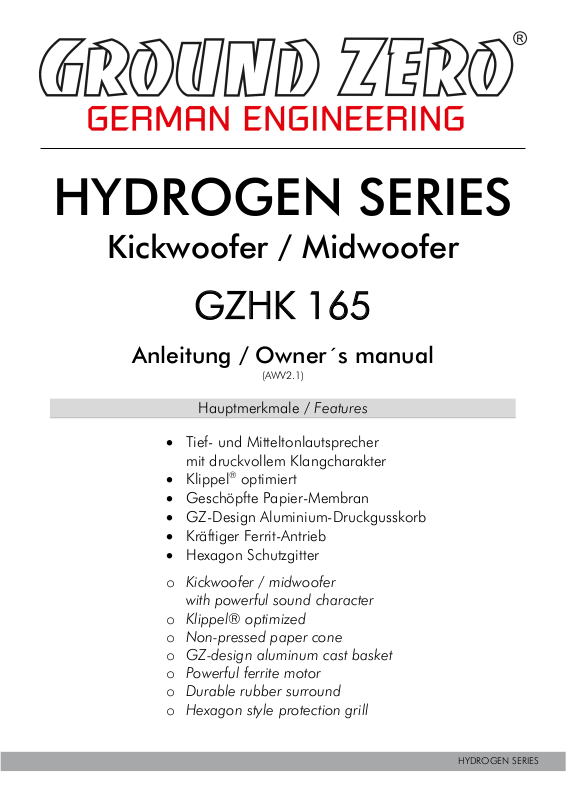

HYDROGEN SERIES
HYDROGEN SERIES
Kickwoofer / Midwoofer
GZHK 165
Anleitung / Owner´s manual
(AWV2.1)
Hauptmerkmale / Features
• Tief- und Mitteltonlautsprecher
mit druckvollem Klangcharakter
®
• Klippel
• Geschöpfte Papier-Membran
• GZ-Design Aluminium-Druckgusskorb
• Kräftiger Ferrit-Antrieb
• Hexagon Schutzgitter
o Kickwoofer / midwoofer
with powerful sound character
o Klippel® optimized
optimiert
o Non-pressed paper cone
o GZ-design aluminum cast basket
o Powerful ferrite motor
o Durable rubber surround
o Hexagon style protection grill
Page 2
GROUND ZERO GZHK 165
HYDROGEN SERIES
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components
Sicherheitshinweise / Safety instructions
Allgemeine Einbauhinweise / General installation note
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um
Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen
Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen.
Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom
Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine
Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen
oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen.
Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven
(einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die
allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com
verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den
normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer
zu einer lokalen Recyclingeinrichtung gebracht werden.
Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid accidents and the
risk of suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage to the hearing. Music systems
with high amplifier output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of
important traffic noises and distract from what is happening on the road. Ground Zero GmbH and its sales partners expressly
assume no responsibility for hearing damage, physical damage or any damage to property or consequential damage
resulting from improper or careless use or improper installation of its products. In particular, any claims are forfeited through
the use under competitive conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of the following EU
directives (including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers contain
magnetized metals and some valuable raw materials and must not be disposed of with normal household waste. Please leave
defective or no longer required components to a local recycling facility at the end of their practical use.
Garantie und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger
Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und
eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung,
unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht
vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden
darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Page 3
GROUND ZERO GZHK 165
HYDROGEN SERIES
Modell /
model
GZHK 165
Schwingspule (Durchmesser & Material) /
voice coil (diameter & material)
Antrieb (Magnet) / motor (magnet)
Membran (Material / Durchmesser) /
cone (material / diameter)
Geschöpftes Papier / non-pressed paper
122 mm / 4.8“
Wirkungsgrad / e
fficiency (SPL)
Impedanz (nominal) /
impedance (nominal)
/ Re
Qms - Qes - Qts - Rms
Mms - Cms - BL - Le - Vas
Resonanzfrequenz / r
esonance frequency
(Fs)
Max. Auslenkung / m
ax. excursion (Xmax)
(peak to peak - linear)
Übertragungsbereich /
frequency response
Belastbarkeit / p
ower handling
(nominal/max)

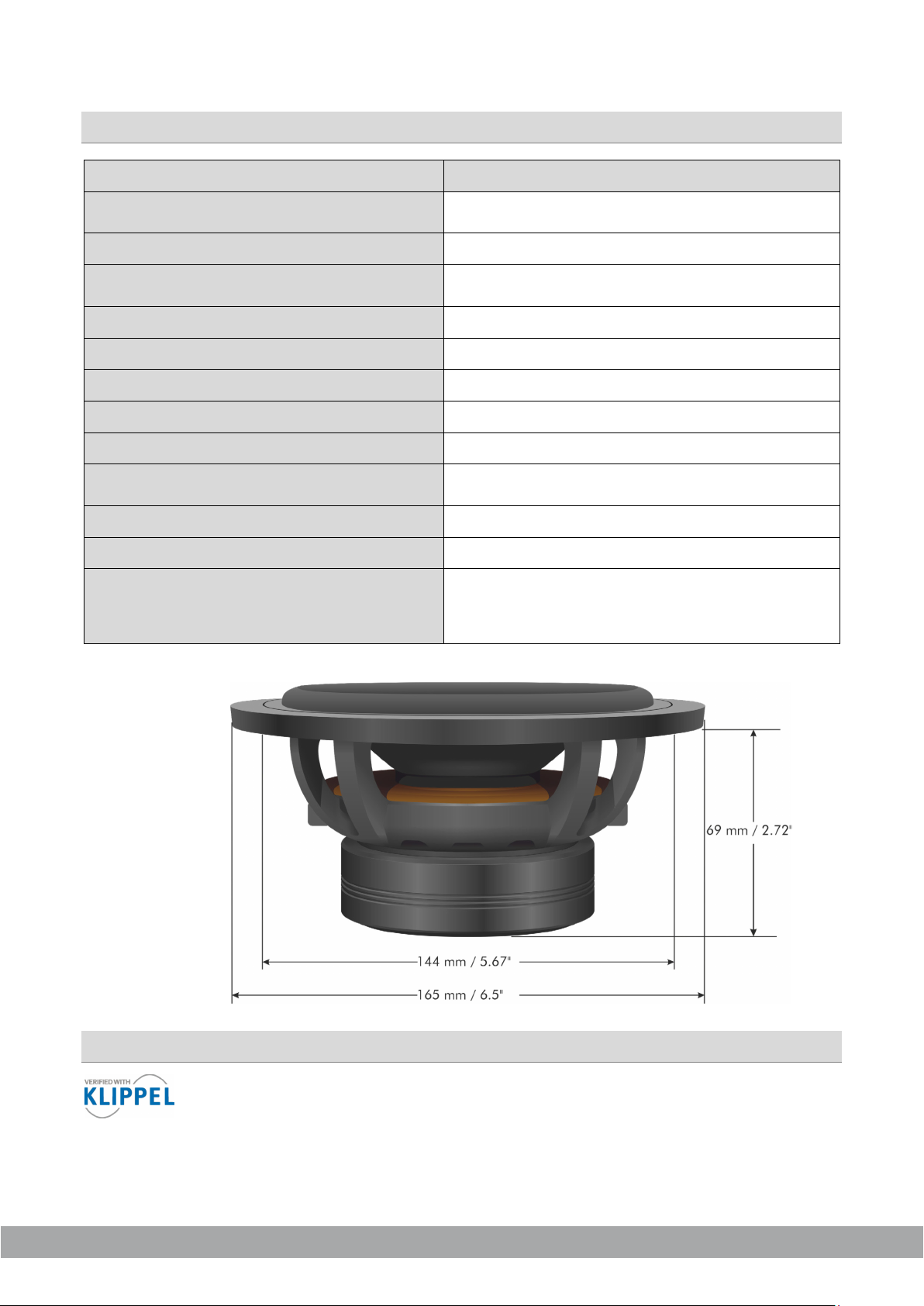

Außendurchmesser / o
uter diameter
Einbaudurchmesser / m
ounting diameter
Einbautiefe / m
ounting depth
Technische Daten / Specifications
2-lagig 38 mm CCA / 2-layer 1.5” CCA
Y35 Ferrit / Y35 ferrite
87 dB
4 / 3.31 Ohm/ohms
2.88 – 0.58 - 0.49 – 1.75 kg/s
16.3 g – 0.64 mm/N – 5.4 N/A - 0.09 mH – 15.9 L
49.4 Hz
16 mm / 0.63” - 8 mm / 0.32”
40 Hz – 5000 Hz
120 / 180 Watt / Watts
165 mm / 6.5”
144 mm / 5.67”
69 mm / 2.72”
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement system
for speaker development during the German in-house development as well as for QC reporting for
most production lines at the factory. The results of LPM and LSI measurements are the basis for
evaluating and verifying further development enabling to offer perfectly working products in any
practical application. Continuous and advanced trainings for development employees ensure the
highest possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Verified with KLIPPEL®
Page 4
GROUND ZERO GZHK 165
HYDROGEN SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es
kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik,
Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils
gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln,
während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche
der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen
Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen
Satz zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter what kind of
music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music
direction. However, audio reproduction quality at each desired volume is elementary. Some music styles require
higher levels while others prefer the soft tones. GROUND ZERO considers all the different wishes of customers
during the development of new products. Along with this, the target is to create the most realistic sound, to transfer
the soul of the music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC
Geräusch-Dämmung / Noise damping
Einfache oder dünne Oberflächen und Verkleidungen der Fahrzeugkarosserie und des Fahrzeuginnenraums neigen
durch Stimulation zu Vibrationen, insbesondere durch Vibrationen, die während der Fahrt oder beim Abspielen von
Musik über Lautsprecher entstehen. Um das resultierende Dröhnen zu reduzieren, muss die Eigenresonanz, d.h. die
Frequenz, bei der diese Oberflächen besonders stark schwingen, reduziert werden. Hierzu kann zusätzliches DämmMaterial, z.B. Aluminium-Butyl genutzt werden. GROUND ZERO bietet daher Materialien mit unterschiedlichen
Eigenschaften und Grundgewichten sowie weitere Produkte, wie selbstklebende Aluminiumplatten oder schallabsorbierende Schaummatten an, die das Ergebnis noch weiter verbessern. Die kombinierte Verwendung dieser
Materialien verändert die Schwingungsneigung von Körperteilen drastisch, wodurch der unerwünschte
Geräuschpegel erheblich reduziert wird.
Simple or thin surfaces and panels of the car´s body and in the vehicle´s interior tend by stimulation to vibrations, in
particular by vibrations that arise while driving or when playing music with the speaker cones. In order to reduce the
resulting booming, the natural resonance, means the frequency at which these surfaces resonate particularly strongly,
must be reduced. For this purpose, the insulation of aluminum-butyl requires the largest possible mass. For this
purpose, GROUND ZERO offers materials with different properties and basis weight. In addition, the GROUND
ZERO range offers other products, such as self-adhesive aluminum plates or sound-absorbing foam mats, which
improve the result even more. The bonding of these materials drastically changes the tendency of body parts to
oscillate, which significantly reduces the unwanted noise level.
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
!
