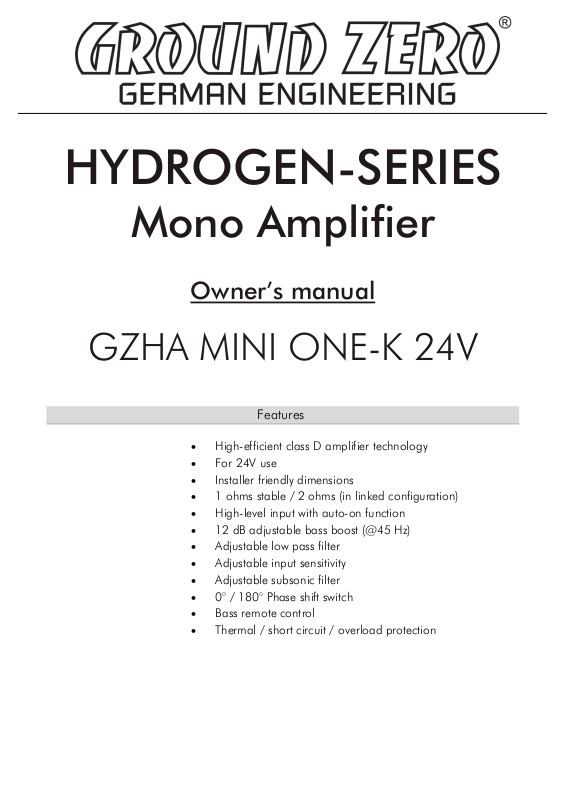

Page 1
HYDROGEN-SERIES
Mono Amplifier
Owner’s manual
GZHA MINI ONE-K 24V
Features
• High-efficient class D amplifier technology
• For 24V use
• Installer friendly dimensions
• 1 ohms stable / 2 ohms (in linked configuration)
• High-level input with auto-on function
• 12 dB adjustable bass boost (@45 Hz)
• Adjustable low pass filter
• Adjustable input sensitivity
• Adjustable subsonic filter
• 0° / 180° Phase shift switch
• Bass remote control
• Thermal / short circuit / overload protection
Page 2
2
Gerenal mounting instructions
• As a precaution, it is recommended to disconnect the vehicles battery before mounting the
amplifier. (Note: For new vehicles, disconnecting the battery might cause various errors in
your vehicle´s electric system that can be cleared only by authorized service partners of your
vehicle´s manufacturer! Please ask your service partner first before disconnecting the battery!)
• The power supply wire needs to be protected within max. 20 cm / 8” by a main fuse holder
with a fuse value matching the recommendation for your amplifier
(Note: If there is more than one amplifier connected using this power wire, the main fuse
value must be equal to the sum of the recommended fuses of all connected devices. However,
make sure the diameter of your power wire will be sufficient for the required current!)
• If necessary, replace a defective fuse by a fuse with identical quality and value
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important
vehicle parts!
• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• The amplifier contains a temperature protection circuit that turns the device off in case of
overheating. After a certain cooling time, it will turn on automatically. To avoid heat build-up,
sufficient air supply for cooling must be provided. Never cover the surface of the amplifier´s
heatsink entirely
• The amplifier should NEVER be mounted onto a vibrating part or surface such as a subwoofer
enclosure. This might lead to malfunction due to loosened electrical parts inside the amplifier.
• Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is
available (at the head unit), it is strongly recommended to make use of them.
Page 3
3

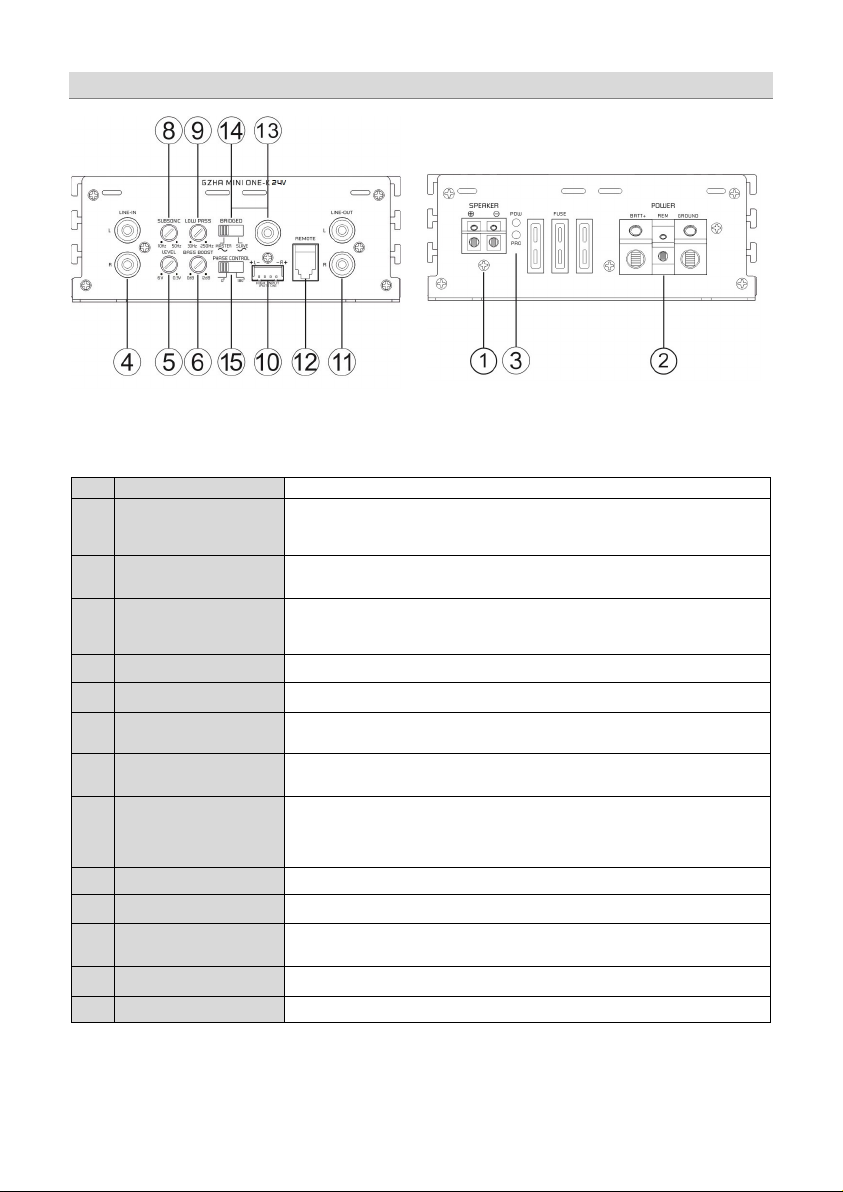

1
SPEAKER terminal
2
POWER supply terminal
3
Status LEDs
4
LINE-IN (RCA input)
Attention
never
5
LEVEL control
6
BASS BOOST control
8
SUBSONIC filter
9
LOW-PASS (LPF) control
10
HIGH LEVEL input
Attention
never
11
LINE OUT / OUTPUT
12
REMOTE socket
13
BRIDGED socket
14
BRIDGED mode switch
(MASTER / SLAVE)
15
PHASE CONTROL switch
Speaker connection
GROUND - ground terminal
REM - remote wire (10-32V) / not to be used together with high-level input
BATT+ - +24 Volt wire from battery terminal
POW - green -> ok (correct operation)
PRO - red -> error / protection
Input sockets to connect RCA wires - to avoid any malfunction, it is recommended to use
only high-quality RCA cables.
simultaneously! This may cause serious damage to the amplifier
Controller to adjust the input sensitivity
Controller to adjust the bass boost level (0 to +12 dB at 45 Hz)
To adjust the required crossover for subsonic frequencies. Those frequencies below the
selected crossover point will be filtered (10 Hz to 50 Hz).
To adjust the required crossover point. Frequencies above the selected crossover point will
be filtered (30 Hz to 250 Hz)
As an alternative to the RCA input (4), the high-level input can be used to connect the
speaker output of the head unit directly. The amplifier turns on automatically (Auto-On) while
the REM (remote) input of the power supply terminal remains unused.
and RCA inputs must
Fullrange RCA output to connect further amplifiers
To connect the bass remote control
To connect an RCA cable for link mode operation
High quality RCA cable is recommended (max. 1.5m / 4.9 ft)
To select the operation mode of the amplifier (see also link mode diagram)
To select the phase of the connected subwoofer in relation to further speakers (0° / 180°)
: High-level and RCA inputs should
be used simultaneously! This may cause damage to the amplifier
be used
: High-level
Controls & Features
Page 4
4
50 A

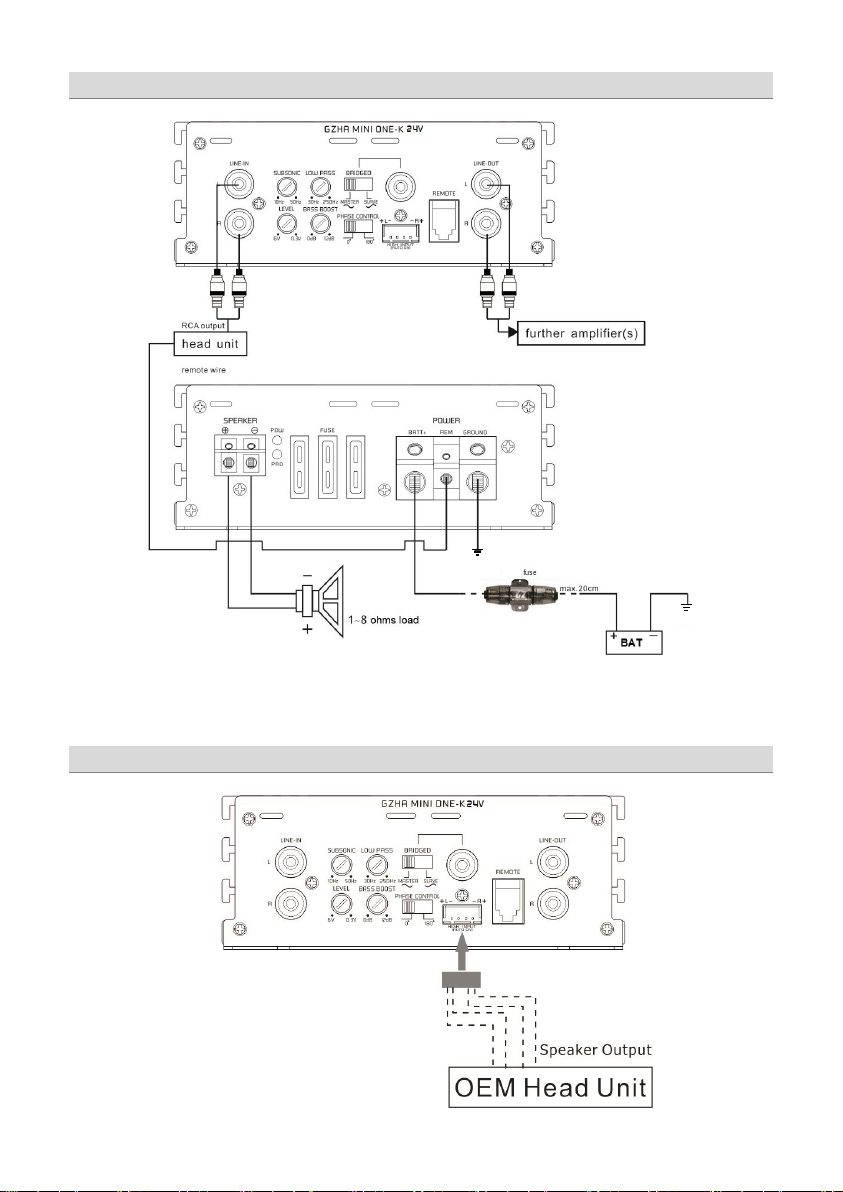

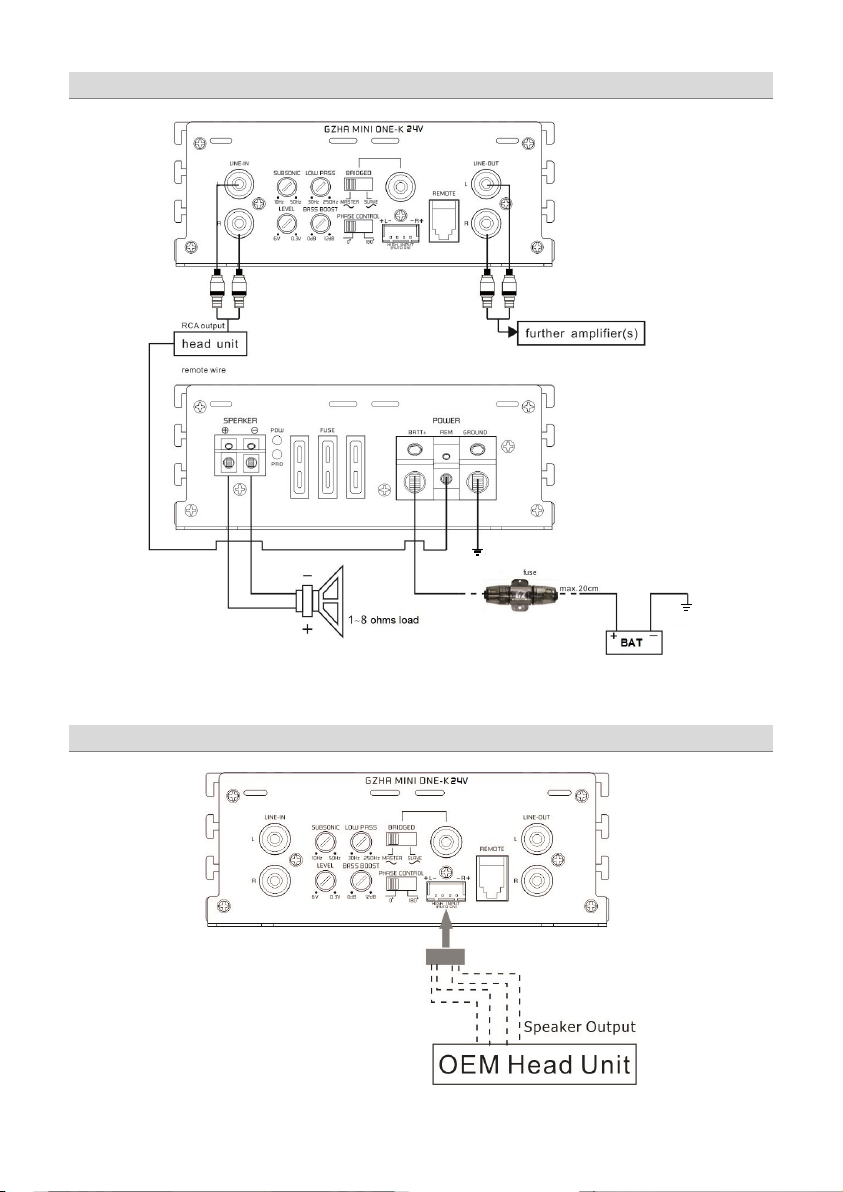

High-level input wiring
RCA input wiring
Page 5
5
Ø min. 4 mm² / 11 AWG

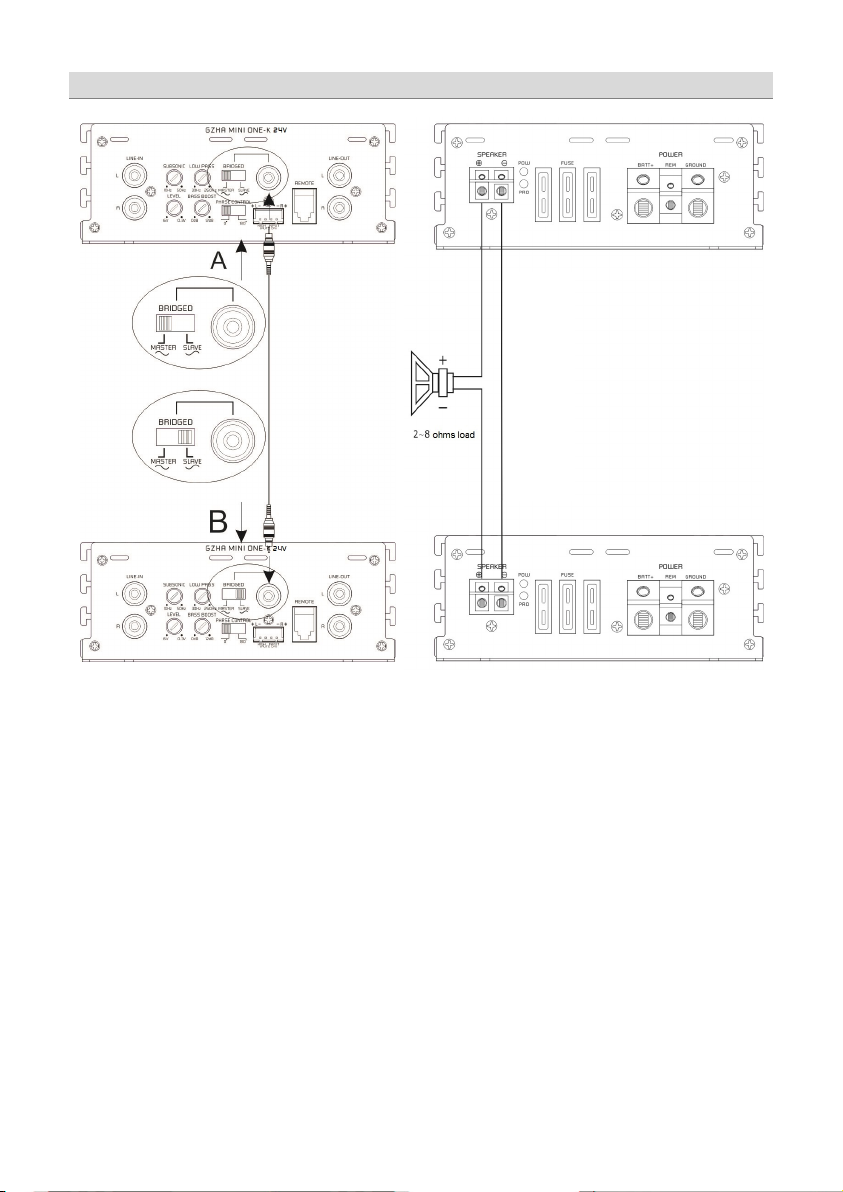

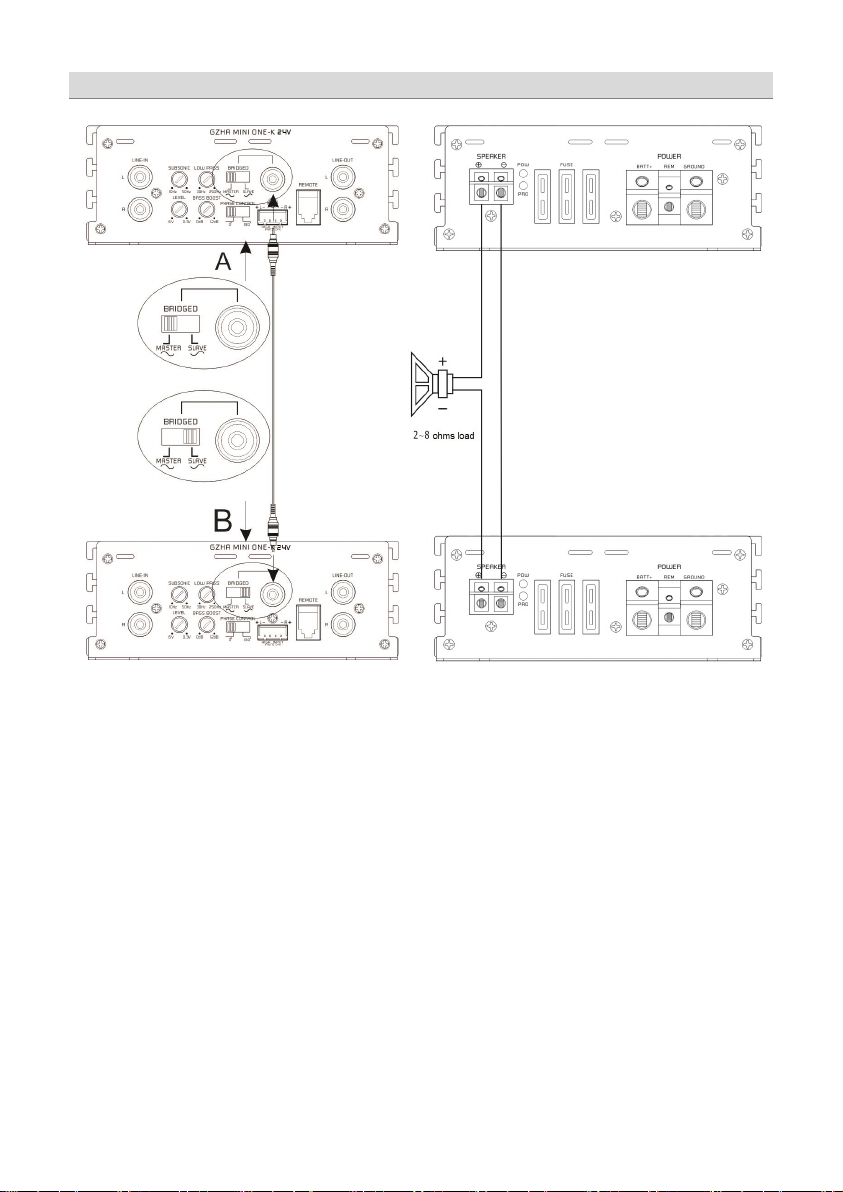

Link mode mode wiring
Page 6
6
Specifications
Model
GZHA MINI ONE-K 24V
Type
RMS Power @ 4 Ω
RMS Power @ 2 Ω
RMS Power @ 1 Ω
RMS Power @ 2Ω link mode
Damping factor
Low pass crossover
High pass crossover (subsonic)
Band pass crossover
Bass boost
Frequency range
(± 1 dB)
Input sensitivity
300 mV – 6 V
Bass remote control
Fuse(s)
Dimensions (B x H x L)
mm
5.32 x 2.05 x 12.68”
Check protection fuse(s) of the amplifier
Check ground wire connection
Reverse left and right RCA inputs to check the audio
input signal
Device turns
/ high volume
Mono Class D
340 W (1% THD+N)
600 W (1% THD+N)
1000 W (1% THD+N)
2000 W (1% THD+N)
2300 W (10% THD+N)
> 100
30 Hz – 250 Hz (24 dB/Octave)
10 Hz – 50 Hz (24 dB/Octave)
10 Hz – 250 Hz (24 dB/Octave)
0 ~ +12 dB (45 Hz)
10 Hz – 250 Hz
(± 5%)
3 x 15 A
135 x 52 x 322
Symptoms Check / Cause Action
No audible
sound
Device does
not turn on
No sound on
one channel
off at medium
Status LED
turned on red
Does the POW LED turn to green?
Did the PRO LED turned to red? Check for speaker short or amplifier overheating
Power supply of the amplifier? Check power wire or connections
Remote wire powered? (RCA input mode) Check remote wire connection to the head unit
Speaker wiring undamaged? Check for short circuit or open connections
Input signal on both RCA leads?
Load impedance of each speaker correct?
Temperature protection circuit active Decrease head unit´s volume / wait for cooling
Speaker wires short / speaker damaged Check speaker / wires and insulate if necessary
Trouble shooting guide
Check remote wire connection (RCA input mode)
Check +24 Volt power supply wire connection
Check if each speaker load impedance matches the
technical specifications of the amplifier
Page 7
7
Page 8
8
Terms of warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Page 9
HYDROGEN-SERIES
Mono Verstärker
GZHA MINI ONE-K 24V
Anleitung
Ausstattungsmerkmale
• Hocheffizienter Class D Mini Verstärker
• Für den Betrieb an 24V Betriebsspannung
• Extrem kompakte Außenmaße
• 1 Ohm stabil (2 Ohm stabil im Link Mode)
• High-Level Eingang mit Auto-On Funktion
• Regelbare Bassanhebung (@ 45Hz)
• Breitbandig regelbare Filter
• Regelbare Eingangsempfindlichkeit
• Regelbarer Subsonic Filter
• 0° / 180° Phase shift Schalter
• Einschaltverzögerung
• Bass Lautstärkeregler
• Temperatur / Kurzschluss / Überlast-Schutz
Page 10
2
Allgemeine Montagehinweise
• Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen!
(Hinweis: Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen
der Bordelektrik führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht
werden können. Bitte beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder
fragen Sie einen Servicepartner für Ihr Fahrzeug, bevor Sie die Batterie trennen!)
• Das Hauptstromkabel (für Verstärker) muss innerhalb der ersten 20 cm nach dem Anschluss
and der Batterie durch eine geeignete Sicherung mit dem in der Anleitung genannten Wert
abgesichert werden. (Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt,
sollte der Wert der Summe aller empfohlenen Sicherungswerte entsprechen. Hierbei muss
gewährleistet sein, dass der gewählte Kabelquerschnitt für eine entsprechende Stromhöhe
geeignet ist.)
• Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen
derselben Qualität und mit identischem Sicherungswert ersetzt werden
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile
bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder
Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Um einen Wärmestau zu vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt
werden. Die Oberfläche des Kühlkörpers darf nicht vollflächig abgedeckt werden
• Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert
werden, wie z.B. Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster
Bauteile führen
Page 11
3

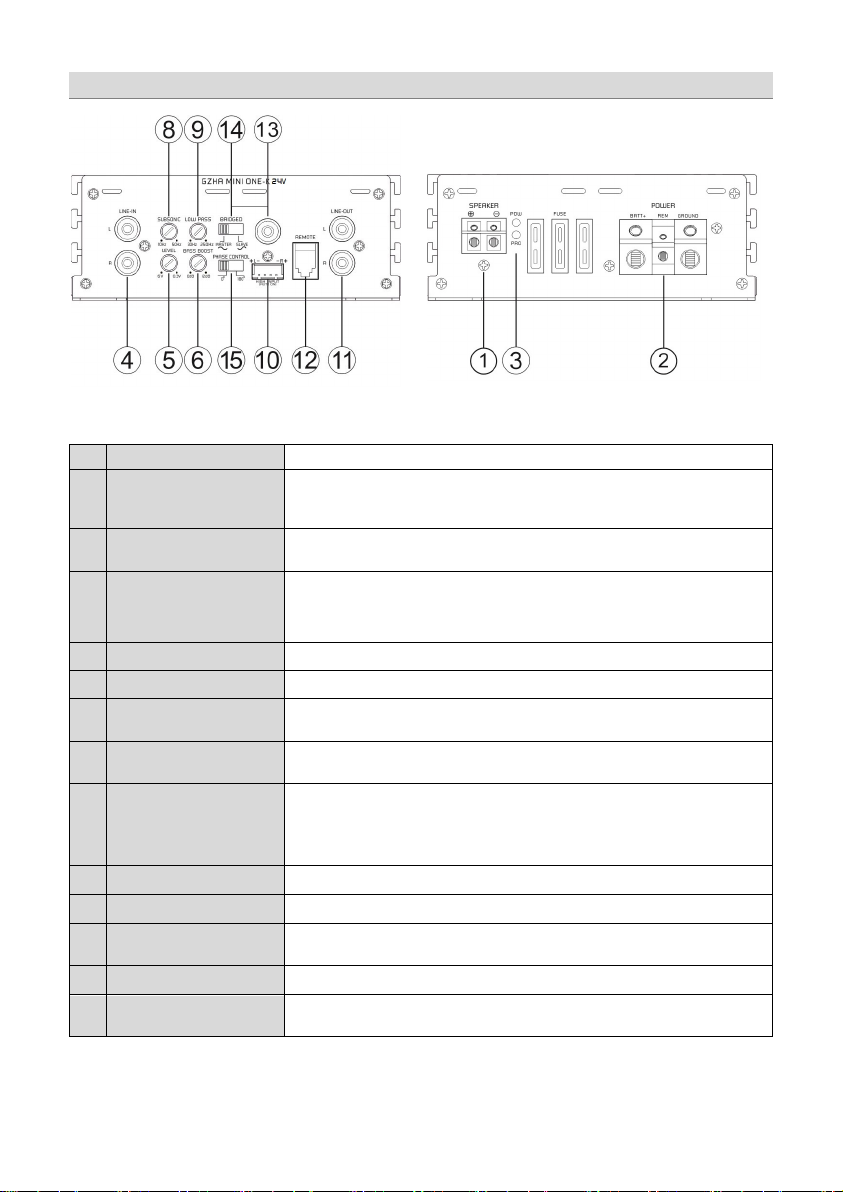

1
Lautsprecheranschluss
2
Stromanschluss
GROUND - Masse Anschluss
BATT - +24 Volt Anschluss (Batterie)
3
Zustandsanzeigen
4
LINE-IN / Eingang
Hinweis:
5
LEVEL Regler
6
BASS BOOST Regler
8
SUBSONIC
9
LOW PASS (LPF) Regler
10
HIGH LEVEL-Eingang
Hinweis:
11
LINE OUT / OUTPUT
12
REMOTE Anschluss
13
BRIDGED Buchse
14
BRIDGED Betriebsartschalter
MASTER / SLAVE
15
PHASE CONTROL Schalter
Einstellungen und Funktionen
Zum Anschluss der Lautsprecher-Leitungen
REM - Remote Anschluss (10-32V)
(bei Verwendung des Hochpegel-Eingangs (10) nicht anschließen!)
POW - grün -> ok (Gerät in Betrieb)
PRO - rot -> Fehler / Schutzschaltung aktiv
Buchsen zum Anschluss der Cinch-Kabel (RCA) - um einen einwandfreien Betrieb zu
gewährleisten, sollten ausschließlich hochwertige Cinch Kabel verwendet werden.
Der Hochpegel-Eingang und die Cinch-Eingänge dürfen niemals gleichzeitig
angeschlossen werden. Dies kann zu Schäden am Gerät führen
Zum Einstellen der Eingangsempfindlichkeit
Zum Einstellen des Bass-Boost Pegels im Bereich von 0 bis +12 dB bei 45 Hz
Mithilfe des Reglers wird die Übergangsfrequenz gewählt. Unterhalb der gewählten
Einstellung werden tiefe Frequenzen gefiltert (10 Hz - 50 Hz)
Mithilfe des Reglers wird die Übergangsfrequenz gewählt. Oberhalb der gewählten
Einstellung werden hohe Frequenzen gefiltert (30 Hz - 250 Hz)
Anstelle der Cinch-Eingänge kann der Hochpegel-Eingang genutzt werden. Hierzu werden
die Lautsprecherausgänge der Head-Unit (Radio) verwendet. Die Endstufe schaltet
automatisch ein, sobald ein Signal anliegt (Auto-On). Der REM Eingang (Remote) bleibt bei
dieser Variante unbenutzt.
niemals gleichzeitig angeschlossen werden. Dies kann zu Schäden am Gerät führen
Vollbereichs-Signal Cinch-Ausgang (full range) für weitere Endstufen
Zum Anschluss des Bass-Lautstärkereglers (Fernbedienung)
Zum Anschluss des Link-Mode Cinch-Kabels (RCA)
Hierfür sollte ein hochwertiges Cinch Kabel (max. 1.5 m) verwendet werden
Mittels des Schalters wird die Betriebsart der Endstufe gewählt (siehe auch Link-Mode)
Mittels des Schalters kann die Phasenlage des angeschlossenen Subwoofers zu weiteren
Lautsprechern, z.B. den Front-Lautsprecher gewählt werden (0° / 180°)
Der Hochpegel-Eingang und die Cinch-Eingänge dürfen
Page 12
4
50 A
Anschluss Hochpegel-Eingang
Cinch (RCA) Eingang & Ausgang
Page 13
5
Ø min. 4 mm² / 11 AWG
Anschluss Link-Mode
Page 14
6
Sicherung prüfen
Masse prüfen
Kurzschluss am Lautsprecher
Gerät defekt
Sicherung prüfen
Masse prüfen
Verstärker schaltet
bei Lautstärke ab
Prüfen Sie, ob der Widerstand am LS Terminal von 2
Ohm nicht unterschritten wird
Ton fehlt an einem
Kanal
Lautstärke verringern oder Gerät einige Zeit
abschalten
Model
GZHA MINI ONE-K 24V
Typ
RMS Power @ 4 Ω
RMS Power @ 2 Ω
RMS Power @ 1 Ω
RMS Power @ 2Ω Link-Mode
Dämpfungsfaktor
Tiefpass Weiche
Hochpass Weiche (Subsonic)
Bandpass Weiche
Bass boost
Frequenzgang
Eingangsempfindlichkeit
Bass-Pegelfernbedienung
Sicherung(en)
Abmessungen (B x H x L)
Mono Class D
340 W (1% TH D+N)
600 W (1% TH D+N)
1000 W (1% TH D+N)
2000 W (1% TH D+N)
2300 W (10% THD+N)
> 100
30 Hz – 250 Hz (24 dB/Oktave)
10 Hz – 50 Hz (24 dB/Oktave)
10 Hz – 250 Hz (24 dB/Oktave)
0 ~ +12 dB (45 Hz)
10 Hz – 250 Hz
(± 1 dB)
300 mV – 6 V
(± 5%)
3 x 15 A
Technische Daten
Problem Kontrolle Hilfe
Leuchtet die POW LED?
Kein Ton
Leuchtet die PRO LED?
Verstärker schaltet
nicht ein
Protection LED
leuchtet
Keine Stromzufuhr
Keine Spannung am Remote Remote am Radio prüfen
Lautsprecherimpedanz prüfen
Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt
Verstärker überhitzt
Kurzschluss am Lautsprecheranschluss Lautsprecherkabel auf Kurzschluss prüfen
135 x 52 x 322 mm
Fehlerdiagnose
Remote Kabel prüfen
+24 Volt prüfen
Gerät überhitzt
+24 Volt prüfen
Page 15
7
Page 16
8
Gewährleistung / Garantie
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und
in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder
bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftige Änderungen oder
Verbesserungen an Produkten vorzunehmen, ohne zuvor darüber zu informieren.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Loading...
