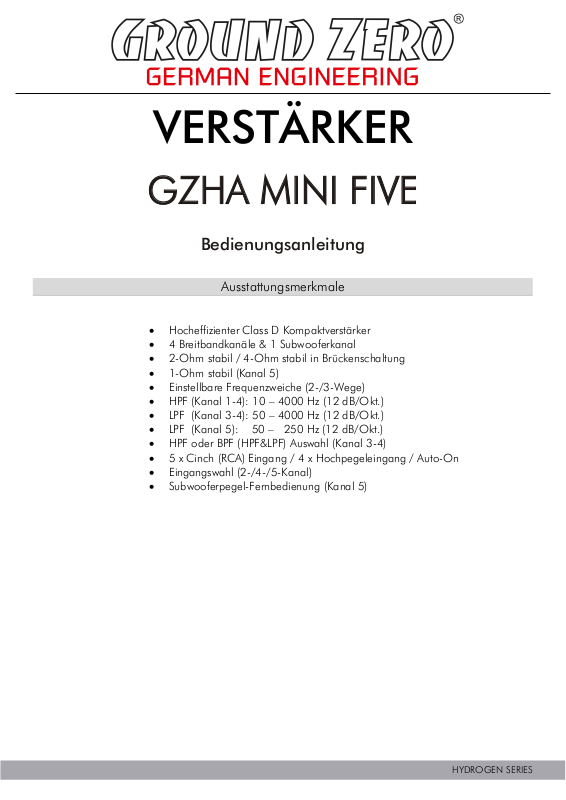

Page 1
HYDROGEN SERIES
VERSTÄRKER
GZHA MINI FIVE
Bedienungsanleitung
Ausstattungsmerkmale
• Hocheffizienter Class D Kompaktverstärker
• 4 Breitbandkanäle & 1 Subwooferkanal
• 2-Ohm stabil / 4-Ohm stabil in Brückenschaltung
• 1-Ohm stabil (Kanal 5)
• Einstellbare Frequenzweiche (2-/3-Wege)
• HPF (Kanal 1-4): 10 – 4000 Hz (12 dB/Okt.)
• LPF (Kanal 3-4): 50 – 4000 Hz (12 dB/Okt.)
• LPF (Kanal 5): 50 – 250 Hz (12 dB/Okt.)
• HPF oder BPF (HPF&LPF) Auswahl (Kanal 3-4)
• 5 x Cinch (RCA) Eingang / 4 x Hochpegeleingang / Auto-On
• Eingangswahl (2-/4-/5-Kanal)
• Subwooferpegel-Fernbedienung (Kanal 5)
Page 2
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
• Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis: Bei einigen
neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik führen, welche ausschließlich
durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte beachten Sie Hinweise in der Betriebsanleitung des
Fahrzeuges oder fragen Sie einen Servicepartner für Ihr Fahrzeug, bevor Sie die Batterie trennen!)
• Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine geeignete
Sicherung mit dem in der Anleitung genannten Wert abgesichert werden.
(Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller empfohlenen
Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte Kabelquerschnitt für eine
entsprechende Stromhöhe geeignet ist.)
• Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität und mit
identischem Sicherungswert ersetzt werden
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den
Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät abschaltet;
nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu vermeiden, sollte für
ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des Kühlkörpers darf nicht vollflächig abgedeckt
werden
• Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden wie z.B. Subwoofer-
Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen
Allgemeine Montagehinweise
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO - internationaler Sponsor der
Page 3
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES

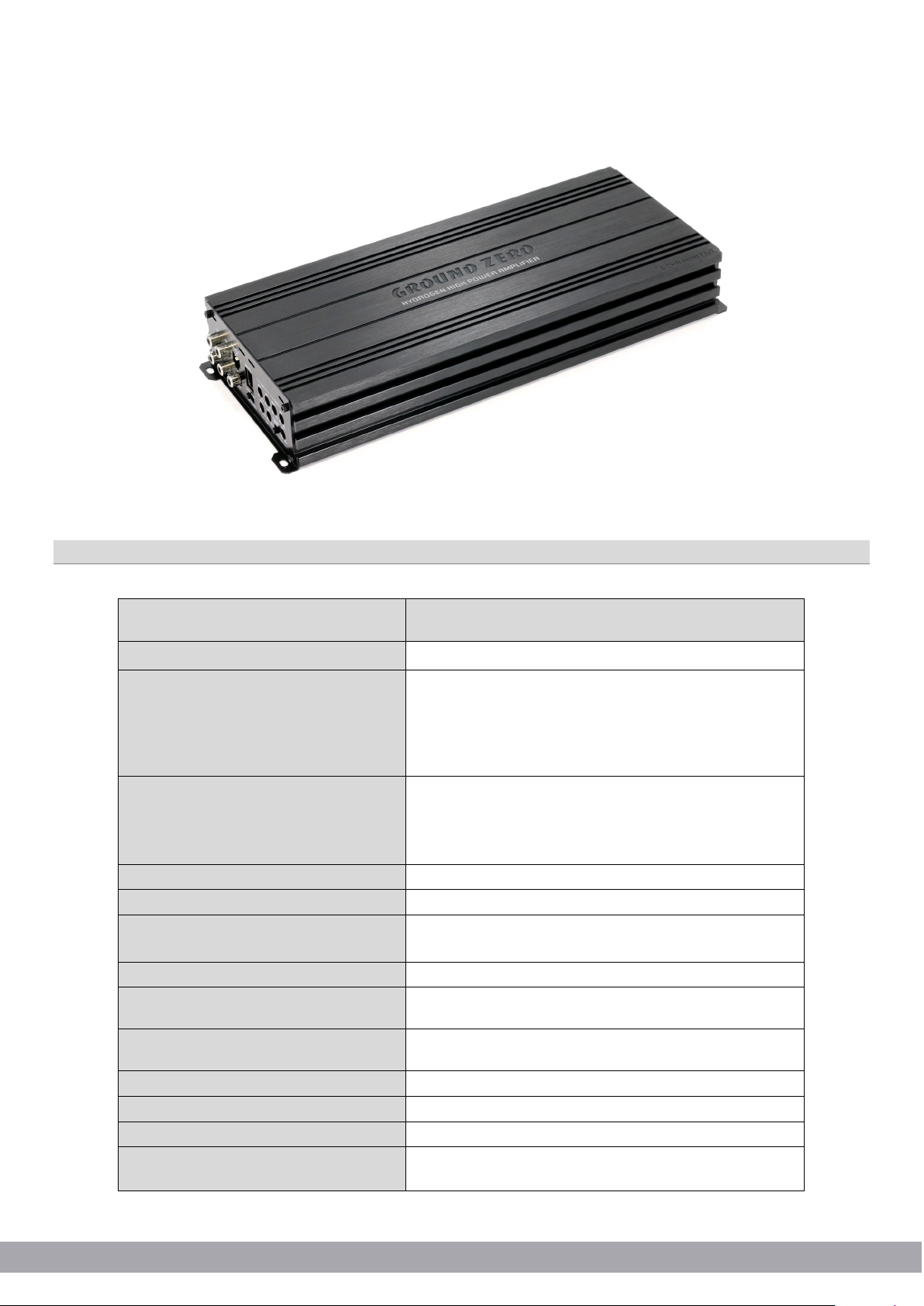

Model
GZHA MINI FIVE
Typ
Hocheffizienter Class D Kompaktverstärker
Ausgangsleistung (Kanal 1-4)
Ausgangsleistung (Kanal 5)
Dämpfungsfaktor
Hochpass Weiche (Kanal 1-2)
Bandpass Weiche (Kanal 3-4)
Tiefpass Weiche (Kanal 5)
Frequenzgang (Kanal 1-4)
Frequenzgang (Kanal 5)
Eingangsempfindlichkeit
Bass-Pegelfernbedienung
Sicherung(en)
Abmessungen
B x H x L (mm / Inch)
GZHA MINI FIVE

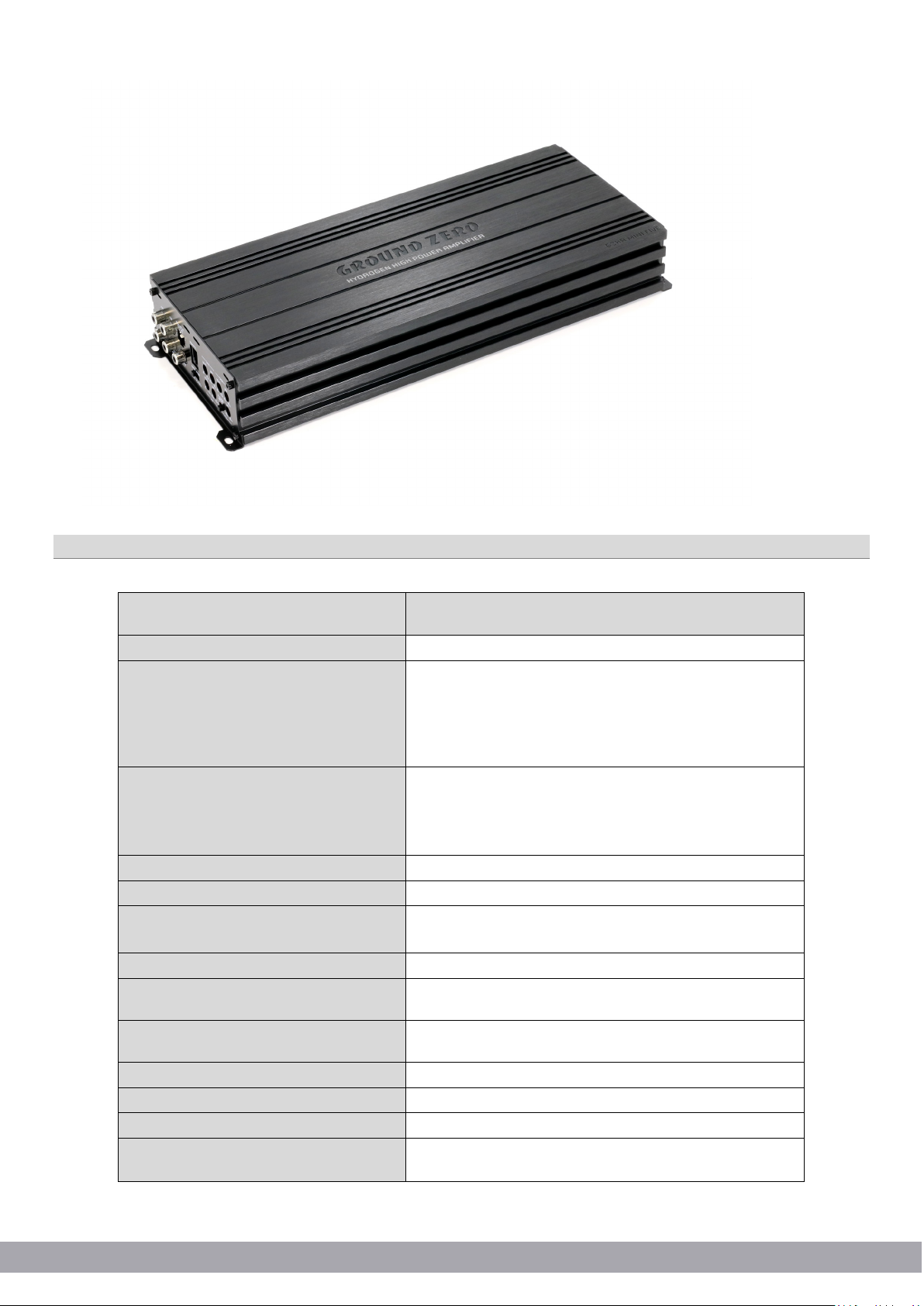

Technische Daten
4 x 75 W RMS @ 4 Ohm ≤ 1% THD+N
4 x 125 W RMS
4 x 150 W max
2 x 250 W bridged @ 4 Ohm ≤
@ 2 Ohm ≤ 1% THD+N
@ 2 Ohm ≤ 10% THD+N
1% THD+N
2 x 300 W bridged @ 4 Ohm ≤ 10% THD+N
1 x 190 W RMS @ 4 Ohm ≤ 1% THD+N
1 x 320 W RMS
1 x 500 W RMS
1 x 600 W max
@ 2 Ohm ≤ 1% THD+N
@ 1 Ohm ≤ 1% THD+N
@ 1 Ohm ≤ 10% THD+N
> 100
HPF: 10 – 4000 Hz (12 dB/Okt)
HPF: 10 – 4000 Hz (12 dB/Okt)
LPF: 50 – 4000 Hz (12 dB/Okt)
LPF: 50 – 250 Hz (12 dB/Okt)
10 Hz – 60 kHz (- 3 dB)
20 Hz – 300 Hz (- 3 dB)
0.3 – 6 V
2 x 40 A (intern)
135 x 52 x 322 mm
5.32 x 2.05 x 12.68”
Page 4
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES

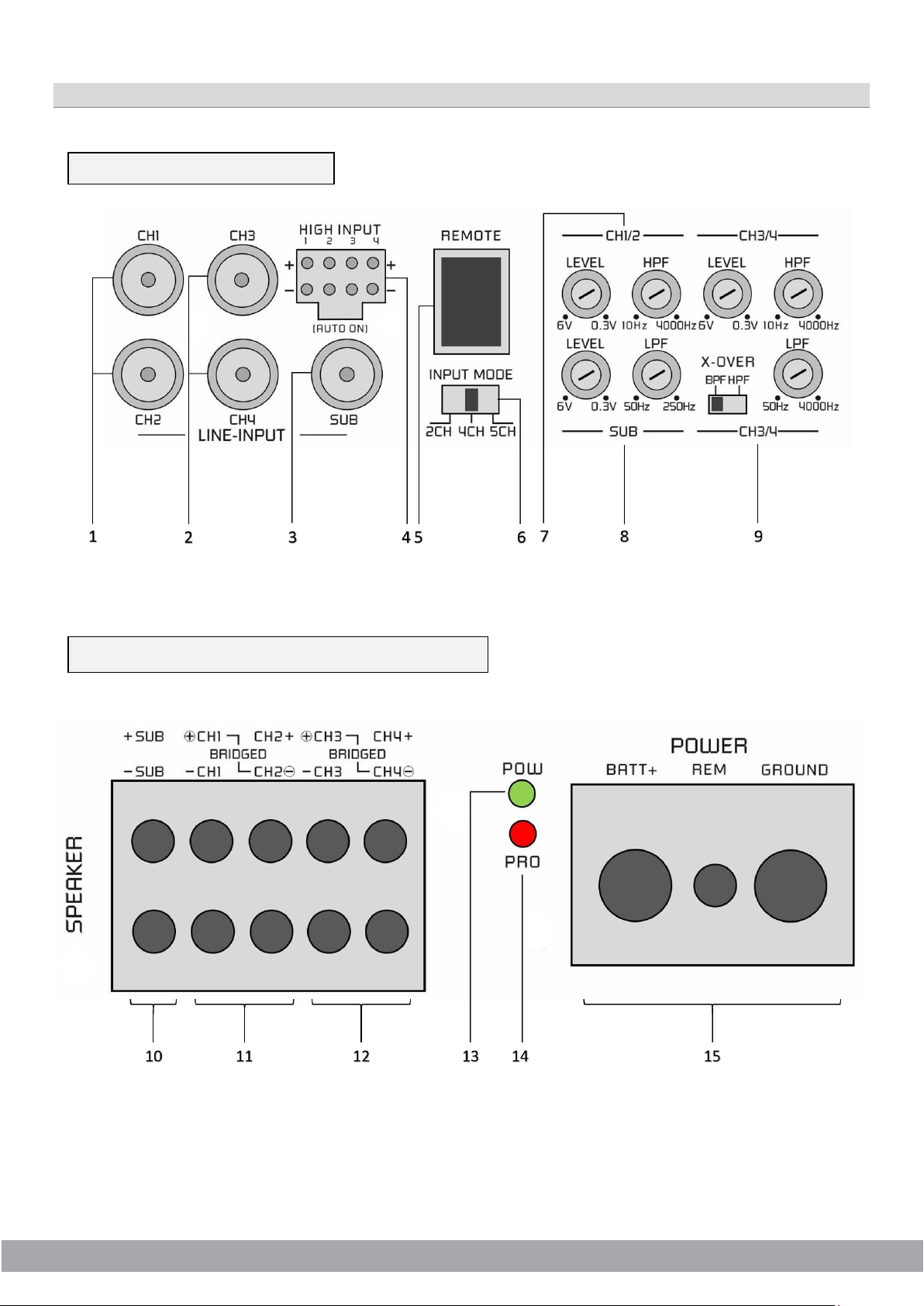

GZHA MINI FIVE – Eingangsseite
GZHA MINI FIVE – Lautsprecher und Stromanschlüsse
Einstellungen und Funktionen
Page 5
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
Funktion
1
Kanal 1 & 2 Chnicheingang (RCA)
2
Kanal 3 & 4 Chnicheingang (RCA)
Zum Anschluss des Vorverstärker-Ausgang (RCA) des Steuergeräts oder einer separaten
aktiven Frequenzweiche (nutzbar im 4- und 5-Kanal-Eingangsmodus)
3
Kanal 5 Chnicheingang (RCA)
Zum Anschluss des Vorverstärker-Ausgang (RCA) des Steuergeräts oder einer separaten
4
Hochpegel-Eingang
mit Auto-On Funktion
Wird zum direkten Anschluss an die Lautsprecherkabel des Steuergerätes verwendet
Achtung! Verwenden Sie niemals die Hochpegel- und Chincheingang gleichzeitig!
zusätzliches Remote –Leitung ein, sobald ein Signal anliegt
5
Fernbedienung
6
Eingangsmodus
Auswahl des Eingangsmodus:
5-Kanal Eingangsmodus: Alle Eingangskanäle werden verwendet
7
Kanal 1 & 2 Einstellungen
LEVEL: Einstellung der Eingangsempfindlichkeit
HPF: Einstellung der Hochpass-Trennfrequenz (10 Hz ~ 4000 Hz)
8
Kanal 5 Einstellungen
LEVEL: Einstellung der Eingangsempfindlichkeit
LPF: Einstellung der Tiefpass-Trennfrequenz (50 Hz ~ 250 Hz)
9
Kanal 3 & 4 Einstellungen
LEVEL: Einstellen der Eingangsempfindlichkeit
X-OVER Schalter: Hochpass- oder Bandpass-Betrieb (HPF & LPF)
10
Subwoofer Anschluss
11
Lautsprecher Anschluss
(Kanal 1&2)
12
Lautsprecher Anschluss
(Kanal 3&4)
13
Betriebsanzeige
14
Störungsanzeige
15
Stromversorgung
REM Remote-Leitung
Hinweis: Bei Verwendung des Hochpegeleingangs wird Remote-Leitung benötigt.
Position / Farbe
Verbindung
Position / Farbe
Verbindung
1 – weiß
3 – grün
1 – weiß / schwarz
3 – grün / schwarz
2 – grau
4 – violett
2 – grau / schwarz
4 – violett / schwarz
Anschlüsse und Funktionen
Bedienung
Zum Anschluss des Vorverstärker-Ausgang (RCA) des Steuergerätes oder einer
separaten aktiven Frequenzweiche (nutzbar im 2-/4- und 5-Kanal-Eingangsmodus)
aktiven Frequenzweiche (nutzbar ausschließlich im 5-Kanal-Eingangsmodus)
Hinweis: Im Hochpegel-Betrieb ist kein separater Eingang für Kanal 5 verfügbar Alle
angeschlossenen Hochpegel-Eingänge werden intern summiert und liefern das
Eingangssignal für Kanal 5
Dies kann zu unerwarteten Fehlfunktionen und Schäden am Gerät führen
Die Auto-On Funktion des Hochpegeleingangs schaltet den Verstärker ohne
Anschluss für die mitgelieferte Fernbedienung
2-Kanal Eingangsmodus: Die Kanäle 1 und 2 werden für alle Kanäle verwendet
4-Kanal Eingangsmodus: Die Kanäle 1 bis 4 werden verwendet, Kanal 5 wird aus den
Kanälen 1 bis 4 summiert
HPF: Einstellung der Hochpass-Trennfrequenz (10 Hz ~ 4000 Hz)
LPF: Einstellung der Tiefpass-Trennfrequenz (50 Hz ~ 4000 Hz)
Zum Anschluss der Subwoofer-Lautsprecherkabel
Zum Anschluss der Lautsprecherkabel von Kanal 1 und 2
Zum Anschluss der Lautsprecherkabel von Kanal 3 und 4
Leuchtet im Betrieb
Leuchtet bei einem Defekt oder Überhitzung
GROUND Masse Anschluss
BATT+ +12 Volt Anschluss (Batterie)
Hochpegel-Eingang
Kanal 1 (+)
Kanal 1 (-)
Kanal 2 (+)
Kanal 2 (-)
Kanal 3 (+)
Kanal 3 (-)
Kanal 4 (+)
Kanal 4 (-)
Page 6
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
Kurzschluss am Lautsprecher
Gerät defekt
Sicherung prüfen
Masse prüfen
Prüfen Sie, ob der Widerstand am LS Terminal von 2 Ohm nicht
Fehlerdiagnose
Fehlerbild Kontrolle Hilfe
Sicherung prüfen
Leuchtet die POW LED?
Keine Tonausgabe
Remote Kabel prüfen
+12 Volt prüfen
Masse prüfen
Verstärker schaltet
nicht ein
Ton fehlt an einem Kanal
Verstärker schaltet bei
Lautstärke ab
Störungsanzeige leuchtet
Leuchtet die PRO LED?
Keine Stromzufuhr
Gerät überhitzt
+12 Volt prüfen
Keine Spannung am Remote Remote am Radio prüfen
Lautsprecherkabel unbeschädigt? Überprüfen Sie auf Kurzschlüsse oder offene Verbindungen
Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt
Lautsprecherimpedanz prüfen
unterschritten wird
Verstärker überhitzt Lautstärke verringern oder Gerät einige Zeit abschalten
Kurzschluss am Lautsprecheranschluss Lautsprecherkabel auf Kurzschluss prüfen
Page 7
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder
unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils
persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin,
Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei
dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche
Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne
bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei
der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst
realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des
Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE
MUSIC!
Page 8
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und
in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder
bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftige Änderungen oder
Garantiebedingungen
Verbesserungen an Produkten vorzunehmen, ohne zuvor darüber zu informieren.
Ground Zero GmbH
Erlenweg 25
85658 Egmating
Germany
Tel. +49 (0)8095/873 830
www.ground-zero-audio.com
Page 9
HYDROGEN SERIES
AMPLIFIER
GZHA MINI FIVE
Owner´s manual
Features
• High-efficient class D mini amplifier
• 4 channel full range & 1 channel for subwoofers
• 2 ohm stable / 4 ohm stable in bridged mode
• 1 ohm stable (channel 5)
• Adjustable active crossover (2-/3-way)
• HPF (channel 1-4): 10 – 4000 Hz (12 dB/Oct)
• LPF (channel 3-4): 50 – 4000 Hz (12 dB/Oct)
• LPF (channel 5): 50 – 250 Hz (12 dB/Oct)
• HPF or BPF (HPF&LPF) selection (channel 3-4)
• 5 x RCA input / 4 x high level input / auto-on
• Input mode selection (2-/4-/5-channel)
• Subwoofer level remote control (channel 5)
Page 10
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
• As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier.
(Note: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric
system that can be cleared only by authorized service partners of your vehicle´s manufacturer! Please
ask your service partner first before disconnecting the battery!)
• The power supply wire (+12 V) has to be protected within max. 20 cm / 8” by a main fuse holder with a
fuse value matching the recommendation for your amplifier
(Note: If there is more than one amplifier connected using this power wire, the main fuse value must be
equal to the sum of the recommended fuses of all connected devices. However, make sure the diameter
of your power wire will be enough for the required current!)
• If necessary, replace a defective fuse by a fuse with identical quality and value
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• The amplifier contains a temperature protection circuit that turns the device off in case of overheating.
After a certain cooling time, it will turn on automatically. To avoid heat build-up, enough air supply for
cooling must be provided. Never cover the surface of the amplifier´s heatsink entirely
• The amplifier should NEVER be mounted onto a vibrating part or surface such as a subwoofer enclosure.
This might lead to malfunction due to loosened electrical parts inside the amplifier.
• Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available (at
the head unit), it is strongly recommended to make use of them.
General mounting instructions
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Page 11
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
Model
GZHA MINI FIVE
Type
Power output (channel 1-4)
Power output (channel 5)
Damping factor
Active crossover (channel 1-2)
Active crossover (channel 3-4)
Active crossover (channel 5)
Frequency range (channel 1-4)
Frequency range (channel 5)
Input sensitivity
Subwoofer level remote control
Fuse(s)
Dimensions (w x h x l)
GZHA MINI FIVE
Specifications
High-efficient Class D compact amplifier
4 x 75 W RMS @ 4 ohm ≤ 1% THD+N
4 x 125 W RMS
4 x 150 W max
2 x 250 W bridged @ 4 ohm ≤
@ 2 ohm ≤ 1% THD+N
@ 2 ohm ≤ 10% THD+N
1% THD+N
2 x 300 W bridged @ 4 ohm ≤ 10% THD+N
1 x 190 W RMS @ 4 ohm ≤ 1% THD+N
1 x 320 W RMS
1 x 500 W RMS
1 x 600 W max
@ 2 ohm ≤ 1% THD+N
@ 1 ohm ≤ 1% THD+N
@ 1 ohm ≤ 10% THD+N
> 100
HPF: 10 – 4000 Hz (12 dB/oct)
HPF: 10 – 4000 Hz (12 dB/oct)
LPF: 50 – 4000 Hz (12 dB/oct)
LPF: 50 – 250 Hz (12 dB/oct)
10 Hz – 60 kHz (- 3 dB)
20 Hz – 300 Hz (- 3 dB)
0.3 – 6 V
included
2 x 40 A (internal)
135 x 52 x 322 mm
5.32 x 2.05 x 12.68”
Page 12
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
GZHA MINI FIVE – signal input panel
GZHA MINI FIVE – power input & signal output connectors
Connections and functions
Page 13
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
Feature
1
Channel 1 & 2 low level input (RCA)
2
Channel 3 & 4 low level input (RCA)
To be connected to the pre-amplified output of a source unit (head unit) or of an
external electronic crossover (operation in 4- and 5-channel input mode)
3
Channel 5 low level input (RCA)
To be connected to the pre-amplified output of a source unit (head unit) or of an
4
High level input with auto-on function
To be connected directly to the speaker wires of the head unit.
Attention! Do never use the high- and low level inputs simultaneously!
remote connection automatically as soon as an input signal is recognized
5
Remote connector
6
Input mode switch
To select the amount of input channels
5-channel input mode: all input channels are used
7
Channel 1 & 2 controls
LEVEL: To adjust the input sensitivity
HPF: To adjust the high pass cut-off frequency (10 Hz ~ 4000 Hz)
8
Channel 5 controls
LEVEL: To adjust the input sensitivity
LPF: To adjust the low pass cut-off frequency (50 Hz ~ 250 Hz)
9
Channel 3 & 4 controls
LEVEL: To adjust the input sensitivity
X-OVER switch: To select HPF only or BPF (HPF & LPF)
10
Subwoofer speaker wire connector
11
Speaker wire connector (channel 1&2)
12
Speaker wire connector (channel 3&4)
13
Power indicator
14
Protection indicator
15
Power supply connector
REM Turn on remote wire connection
Note: When using the high level input, it is unnecessary to connect the remote wire
Position / color
Connection
Position / color
Connection
1 – white
3 – green
1 – white / black
3 – green / black
2 – grey
4 – purple
2 – grey / black
4 – purple / black
Connections and functions
Operation
To be connected to the pre-amplified output of a source unit (head unit) or of an
external electronic crossover (operation in 2-/4- and 5 channel input mode)
external electronic crossover (operation in 5-channel mode only)
Note: In high level input mode, there is no separate input for channel 5 available. All
connected high level input channels are summed internally providing the input signal for
channel 5.
This may cause unexpected malfunction and serious damage to the amplifier.
The auto-on function of the high level input turns on the amplifier without any additional
To connect the included subwoofer level remote control unit
2-channel input mode: channels 1 and 2 are used for all channels
4-channel input mode: channels 1-4 are used, channel 5 is summed from input 1-4
HPF: To adjust the high pass cut-off frequency (10 Hz ~ 4000 Hz)
LPF: To adjust the low pass cut-off frequency (50 Hz ~ 4000 Hz)
To connect the subwoofer speaker wires
To connect the speaker wires of channel 1 and 2
To connect the speaker wires of channel 3 and 4
Lights up in operation mode
Lights up in case of a defect or overheating
GROUND Ground connection
BATT+ +12 Volt (battery) connection
High level input connection
channel 1 (+)
channel 1 (-)
channel 2 (+)
channel 2 (-)
channel 3 (+)
channel 3 (-)
channel 4 (+)
channel 4 (-)
Page 14
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
Trouble shooting guide
Symptoms Check / Cause Action
Check protection fuse(s) of the amplifier
Does the power indication LED turn to
green?
No audible sound
Check remote wire connection (RCA input mode)
Check +12 Volt power supply wire connection
Check ground wire connection
Device does not turn on
No sound on one channel
Device turns off at medium
/ high volume
Status LED turned on red
Does the protection indication LED
turn to red?
Check for speaker short or amplifier overheating
Power supply of the amplifier? Check power wire and/or connections
Remote wire powered? (RCA input
mode)
Check remote wire connection to the head unit
Speaker wiring undamaged? Check for short circuit or open connections
Input signal on both RCA leads? Reverse left and right RCA inputs to check the audio input signal
Load impedance of each speaker
correct?
Check if each speaker load impedance matches the technical
specifications of the amplifier
Temperature protection circuit active Decrease head unit´s volume / wait for cooling
Speaker wires short / speaker
damaged
Check speaker / wires and insulate if necessary
Page 15
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it
doesn´t really matter what kind of music is the personal favorite, whether it´s
Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction. However,
audio reproduction quality at each desired volume is elementary. Some music styles
require higher levels while others prefer the soft tones.
GROUND ZERO considers all the different wishes of customers during the
development of new products. Along with this, the target is to create the most realistic
sound, to transfer the soul of the music and the intention of the performer.
Summarized to one phrase: RESPECT THE MUSIC!
Page 16
GROUND ZERO GZHA MINI FIVE
HYDROGEN SERIES
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Terms of warranty
Ground Zero GmbH
Erlenweg 25
85658 Egmating
Germany
Tel. +49 (0)8095/873 830
www.ground-zero-audio.com
Loading...
