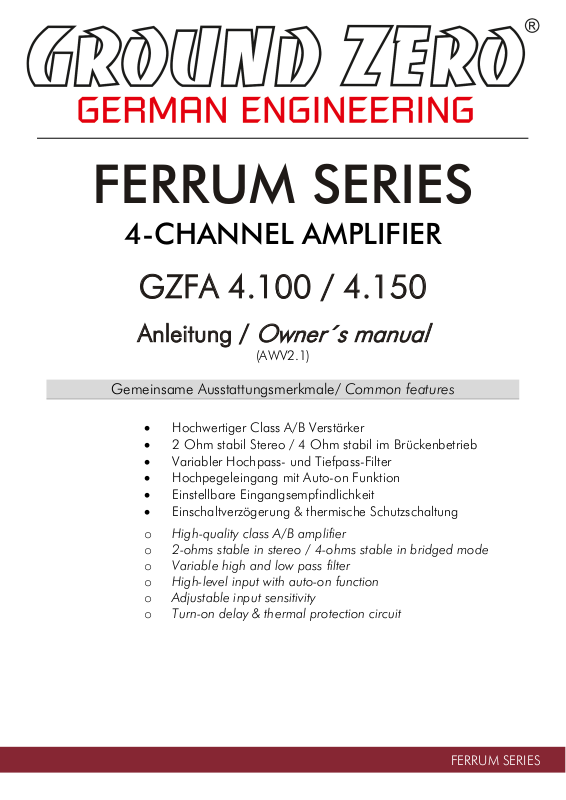

Page 1
FERRUM SERIES
FERRUM SERIES
4-CHANNEL AMPLIFIER
GZFA 4.100 / 4.150
Anleitung /
Gemeinsame Ausstattungsmerkmale/ Common features
• Hochwertiger Class A/B Verstärker
• 2 Ohm stabil Stereo / 4 Ohm stabil im Brückenbetrieb
• Variabler Hochpass- und Tiefpass-Filter
• Hochpegeleingang mit Auto-on Funktion
• Einstellbare Eingangsempfindlichkeit
• Einschaltverzögerung & thermische Schutzschaltung
o High-quality class A/B amplifier
o 2-ohms stable in stereo / 4-ohms stable in bridged mode
o Variable high and low pass filter
o High-level input with auto-on function
o Adjustable input sensitivity
o Turn-on delay & thermal protection circuit
Owner´s manual
(AWV2.1)
Page 2
GROUND ZERO GZFA 4.100 / 4.150
FERRUM SERIES
• Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis:
Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik
führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte
beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für
Ihr Fahrzeug, bevor Sie die Batterie trennen!)
• Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine
geeignete Sicherung mit dem in der Anleitung genannten Wert abgesichert werden.
(Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller
empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte
Kabelquerschnitt für eine entsprechende Stromstärke geeignet ist)
• Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität
und mit identischem Sicherungswert ersetzt werden
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenleitungen
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät
abschaltet; nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu
vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des
Kühlkörpers darf nicht vollflächig abgedeckt werden
• Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden, z.B.
Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen
• Der Anschluss von Leitungen (Cinch, Lautsprecher, etc.) als auch die Umschaltung aller am Gerät
vorhandener Schalter muss im ausgeschalteten Zustand erfolgen
Allgemein Montagehinweise
• As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier.
Note: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric
system that can be cleared only by authorized service partners of your vehicle´s manufacturer! Please
ask your service partner first before disconnecting the battery!
• The power supply wire (+12 V) has to be protected within max. 20 cm / 8” by a main fuse holder with
a fuse value matching the recommendation for your amplifier
Note: If there is more than one amplifier connected using this power wire, the main fuse value must be
equal to the sum of the recommended fuses of all connected devices. However, make sure the
diameter of your power wire will be enough for the required current!
• If necessary, replace a defective fuse by a fuse with identical quality and value
• Never drill holes to the vehicle´s gas tank, brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• The amplifier contains a temperature protection circuit that turns the device off in case of overheating.
After a certain cooling time, it will turn on automatically. To avoid heat build-up, enough air supply for
cooling must be provided. Never cover the surface of the amplifier´s heatsink entirely
• The amplifier should
enclosure. This might lead to malfunction due to loosened electrical parts inside the amplifier.
• Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available (at
the head unit), it is strongly recommended to make use of them.
• Connections of RCA wires and loudspeaker cables as well as switching of any switches must be done
while the amplifier is turned off
General mounting instructions
NEVER be mounted onto a vibrating part or surface such as a subwoofer
Page 3
GROUND ZERO GZFA 4.100 / 4.150
FERRUM SERIES
Modell /
Model
GZFA 4.100
GZFA 4.150
Verstärkerart /
Amplifier type
Ausgangsleistung (RMS) /
Output power (RMS)
@ 4 Ω CEA-2006-A
Ausgangsleistung (RMS) /
Output power (RMS)
@ 2 Ω CEA-2006-A
Max. Brückenleistung
@ 4
Ω /
Max. bridged power @ 4
Tiefpass-Filter /
Low pass filter
Hochpass-Filter (Subsonic) /
High pass filter (subsonic)
Frequenzgang /
Frequency range
Signal-Rausch-Abstand /
Signal-to-Noise ratio
(SNR)
Gesamte Verzerrungen /
Overall distortion
(THD+N)
Eingangsempfindlichkeit /
Input sensitivity
Empf. Lautsprecherkabel /
Rec.
speaker wiring
Empf. Stromkabel /
Recommended power wiring
Sicherung(en) /
Fuse(s)
Abmessungen /
Dimensions
Technische Daten / Specifications
4-Kanal / 4-channel 4-Kanal / 4-channel
4x 65 W
(1% THD+N)
4x 85 W
(1% THD+N)
2x 200 W
Ω
(10% THD+N)
4x 100 W
(1% THD+N)
4x 125 W
(1% THD+N)
2x 300 W
(10% THD+N)
40 Hz – 4 kHz (@ 12 dB/oct)
15 Hz – 4 kHz (@ 12 dB/oct)
15 Hz – 22 kHz
> 93 dB
< 0.1%
200 mV – 4 V
≥1.5 mm² / 16 AWG
≥10 mm² / 8 AWG ≥20 mm² / 4 AWG
40A 2x 30A
192 x 53 x 337
7.09” x 2.09” x 13.27”
192 x 53 x 367
7.09” x 2.09” x 14.45”

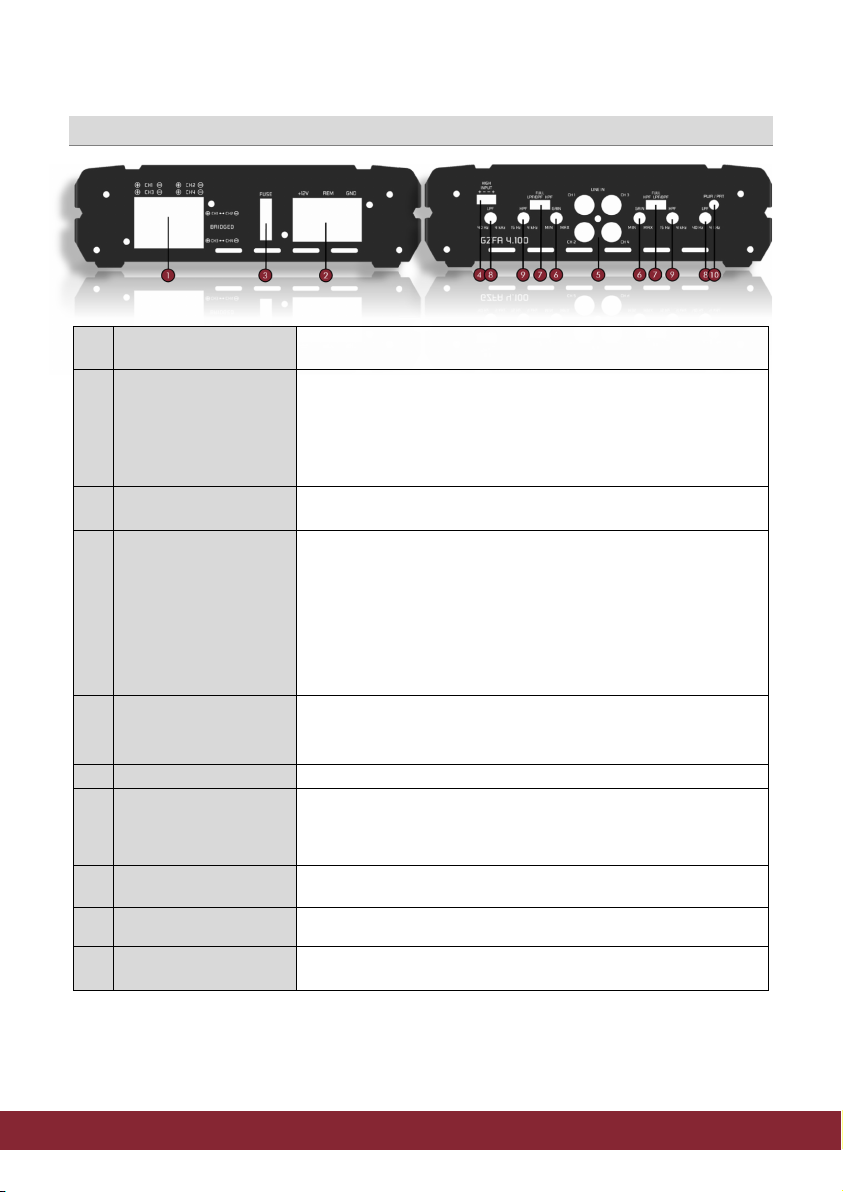

Page 4
GROUND ZERO GZFA 4.100 / 4.150
FERRUM SERIES
1
Lautsprecheranschluss
Zum Anschluss der Lautsprecherkabel
(Impedanz ≥ 2 Ohm im Stereobetrieb / 4 Ohm im Brückenbetrieb)
2
Stromanschluss
3
Sicherung(en)
4
Hochpegel-Eingang
Eingang dürfen nicht
5
Line Eingang (Cinch)
Eingang dürfen nicht
6
Eingangsempfindlichkeit
7
Frequenzweiche
Mittels des Schalters wird der Hochpass-(HPF) oder der Tiefpass-
gesamte Frequenzbereich wiedergegeben
8
Tiefpass-Filter
9
Hochpass-Filter
(Subsonic-Filter)
Mittels des Reglers wird die Übergangsfrequenz gewählt. Unterhalb
dieser werden tiefe Frequenzen gefiltert (15 Hz bis 4000 Hz)
10
Status Anzeige
Einstellungen und Funktionen
+12V Dauerstrom-Anschluss (+)
(z.B. direkt an den Pluspol der Batterie)
REM Remote-Anschluss des Steuergerätes
(nicht bei Verwendung des Hochpegeleingangs)
GND Masse-Anschluss an der Karosserie (-)
(z.B. direkt an den Minuspol der Batterie)
Eine defekte Sicherung sollte ausschließlich durch eine Sicherung
mit demselben Wert ersetzt werden
Anstelle des Cinch-Einganges kann alternativ der HochpegelEingang genutzt werden. Hierbei werden die Lautsprecherausgänge
des Quellgerätes (Radio) direkt angeschlossen. Der Verstärker
schaltet hierbei automatisch ein, sobald ein Signal anliegt (AutoOn Funktion). Der REM (Remote) Eingang des Stromanschlusses
bleibt in dieser Betriebsart unbenutzt
Wichtig: Der Hochpegel-Eingang und der Cinchgleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
Buchsen zum Anschluss der Cinch-Kabel (RCA)
Wichtig: Der Hochpegel-Eingang und der Cinchgleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
Regler zur Einstellung der Eingangsempfindlichkeit
Filter (LPF) aktiviert. Im LPF Modus bleibt der HPF aktiv, daraus
resultiert ein Bandpass-Filter (BPF). In der FULL Stellung wird der
Mittels des Reglers wird die Übergangsfrequenz gewählt, oberhalb
dieser werden hohe Frequenzen gefiltert (40 bis 4000 Hz)
POWER grün - Gerät in Betrieb
PROTECT
rot - Fehler (Schutzschaltung aktiv)
Page 5
GROUND ZERO GZFA 4.100 / 4.150
FERRUM SERIES
1
Speaker terminal
To connect the speaker wires
(min. load 2 ohms in stereo mode / 4 ohms in bridged mode)
2
Power terminal
3
Fuse(s)
4
High-level input
never
5
Line input (RCA)
never be used
6
Sensitivity control
7
Crossover switch
To activate the high pass (HPF) or the low pass filter (LPF). In LPF mode
position the whole frequency range will be reproduced
8
Low pass filter
9
High pass filter
To adjust the required crossover point. Frequencies below the selected
crossover point will be filtered (15 to 4000 Hz)
10
Status indication
Controls & Features
+12V To be connected to the positive terminal of the battery
REM To be connected to the remote output of the head unit*
GND To be connected to the vehicle´s ground
Recommendation: A defective (blown) fuse needs to be replaced by a
fuse with identical value and quality
Head units without RCA pre-amplifier output signal, can be connected
using the high-level input to connect the speaker output of the head
unit directly. If used, the amplifier turns on automatically (auto-on
feature).The remote input of the power supply terminal remains unused
Important note: High-level and RCA inputs should
simultaneously! This may cause serious damage to the amplifier
Input sockets to connect RCA signal wires
Important note: High-level and RCA inputs should
simultaneously! This may cause serious damage to the amplifier
Controller to adjust the input sensitivity
(*not required in high-level mode)
(or directly to the negative terminal of the battery)
be used
the HPF remains activated resulting in a band pass filter (BPF). In FULL
To adjust the required crossover point. Frequencies above the selected
crossover point will be filtered (40 to 4000 Hz)
POWER (green) ok (correct operation)
PROTECT
(red) error (protection mode)
Page 6
GROUND ZERO GZFA 4.100 / 4.150
FERRUM SERIES
Problem
Kontrolle
Hilfe
Kein Ton
Sicherung prüfen
Masse prüfen
Kurzschluss am Lautsprecher
Gerät defekt
Verstärker schaltet
nicht ein
Sicherung prüfen
Masse prüfen
Keine Spannung am Remote
Remote am Radio prüfen
Verstärker schaltet
bei Lautstärke ab
Prüfen Sie, ob der Widerstand am LS Terminal von 2
Ohm nicht unterschritten wird
Ton fehlt an
einem Kanal
Protection LED
leuchtet
Verstärker überhitzt
Lautstärke verringern oder Gerät einige Zeit abschalten
Kurzschluss am
Lautsprecheranschluss
Symptoms
Check / Cause
Action
No audible sound
Check protection fuse(s) of the amplifier (harness)
Check ground wire connection
Did the PROTECT LED turned to red?
Check for speaker short or amplifier overheating
Device does not
turn on
Power supply of the amplifier?
Check power wire or connections
Remote wire powered? (RCA input
mode)
No sound on one
channel
Speaker wiring undamaged?
Check for short circuit or open connections
Reverse left and right RCA inputs to check the
audio input signal
Device turns off at
medium / high
volume
Status LED turned
on red
Temperature protection circuit active
Decrease head unit´s volume / wait for cooling
Speaker wires short / speaker
damaged
Fehlerdiagnose
Leuchtet die POW LED?
Leuchtet die PRO LED?
Keine Stromzufuhr
Lautsprecherimpedanz prüfen
Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt
Remote Kabel prüfen
+12 Volt prüfen
Gerät überhitzt
+12 Volt prüfen
Lautsprecherkabel auf Kurzschluss prüfen
Trouble shooting guide
Does the POW LED turn to green?
Input signal on each RCA lead?
Load impedance of each speaker
correct?
Check remote wire connection (RCA input mode)
Check +12 Volt power supply wire connection
Check remote wire connection to the head unit
Check if each speaker load impedance matches
the technical specifications of the amplifier
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und
in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung
oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen
oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and
conditions. For further information contact your local retailer or distributor.
Check speaker / wires and insulate if necessary
Terms of warranty
Page 7
GROUND ZERO GZFA 4.100 / 4.150
FERRUM SERIES

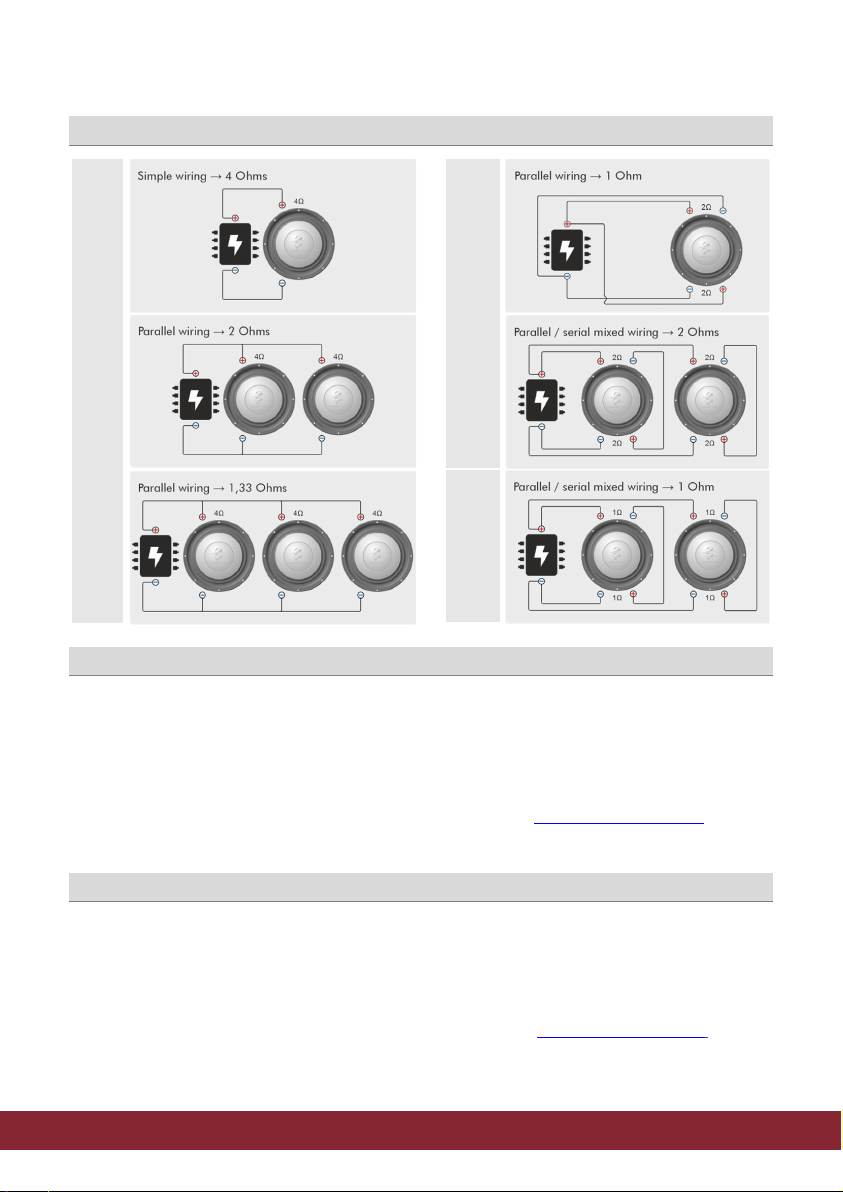

4 ohms single vc
subwoofer
2x 2 ohms vc
subwoofer
2x 1 ohm vc
subwoofer
Impedanzberechnung / Impedance calculation
Sicherheitshinweise / Herstellererklärung
Sicherheitshinweise: Setzen Sie dieses Gerät keinen extremen Temperaturen, Feuer, hoher Feuchtigkeit oder direktem
Kontakt mit Flüssigkeiten aus. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder Flüssigkeiten ausgesetzt war.
Halten Sie das Gerät, die Verpackung sowie jegliche Zubehörteile, Schrauben etc. von Kindern und Haustieren fern, um
Unfällen vorzubeugen und Erstickungsgefahren zu vermeiden.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Gerät der Richtlinie 2014/30/EU (EMV)
entspricht. Hiermit wird außerdem erklärt, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich
aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC - Richtlinie über die allgemeine
Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar.
Elektronische Produkte enthalten wertvolle Rohstoffe und dürfen nicht über den normalen Hausmüll entsorgt werden.
Bitte bringen Sie das Gerät nach Ende der Lebensdauer zu Ihrer lokalen Recyclingeinrichtung.
Safety Instructions:
Do not use the device if it has been damaged or exposed to liquids. Keep the device, packaging and accessories away
from children and pets to prevent accidents and suffocation.
Manufacturer‘s declaration:
2014/30/EU (EMC) and further declares that this product is in conformity with the rules of the EU directives (including all
applicable amendments) 2011/65/EU RoHS2 and 2001/95/EC General Product Safety directive. The full text of the
Declaration of Conformity (EU) is available at the following internet address: www.ground-zero-audio.com. Electronic
products contain valuable raw materials and must not be disposed of with normal household waste. At the end of its
service life, please bring the device to your local recycling facility.
Safety instruction / Manufacturer´s declaration
Do not expose the device to extreme temperatures, fire, high humidity or direct contact with liquids.
Herewith Ground Zero GmbH declares that this product complies with the directive
Page 8
GROUND ZERO GZFA 4.100 / 4.150
FERRUM SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder
unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils
persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin,
Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei
dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche
Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne
bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der
Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen
möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die
Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst:
RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it
doesn´t really matter what kind of music is the personal favorite, whether it´s
Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction. However,
audio reproduction quality at each desired volume is elementary. Some music styles
require higher levels while others prefer the soft tones. GROUND ZERO considers all
the different wishes of customers during the development of new products. Along with
this, the target is to create the most realistic sound, to transfer the soul of the music
and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
GROUND ZERO products are engineered in Germany
GROUND ZERO – international sponsor
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Loading...
