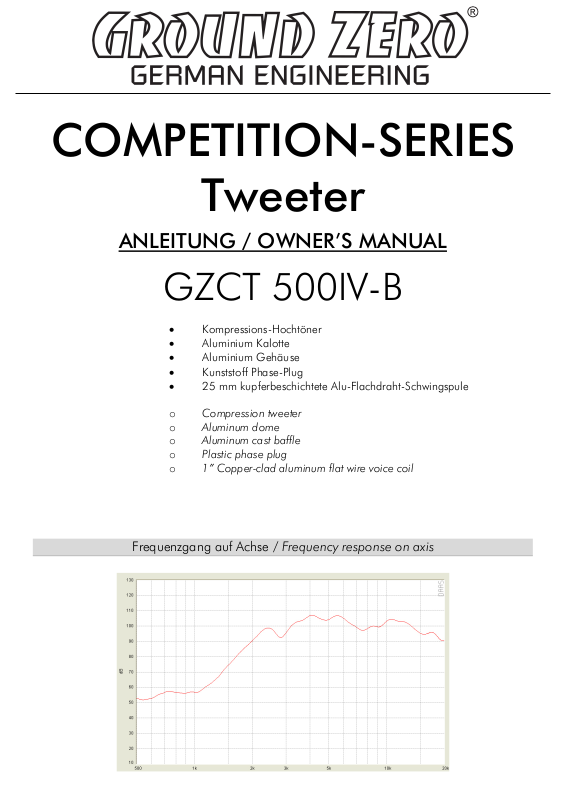

Page 1
COMPETITION-SERIES
Tweeter
ANLEITUNG / OWNER’S MANUAL
GZCT 500IV-B
• Kompressions-Hochtöner
• Aluminium Kalotte
• Aluminium Gehäuse
• Kunststoff Phase-Plug
• 25 mm kupferbeschichtete Alu-Flachdraht-Schwingspule
o Compression tweeter
o Aluminum dome
o Aluminum cast baffle
o Plastic phase plug
o 1” Copper-clad aluminum flat wire voice coil
Frequenzgang auf Achse / Frequency response on axis
- 1 -
Page 2
Technische Daten / Specifications
Model
GZCT 500IV-B
Durchmesser /
diameter
58 mm /
Abstrahlung /
dispersion
Impedanz /
impedance
Frequenzgang /
frequency response
Belastbarkeit /
power handling
Max. Belastbarkeit /
max. power input
SPL / s
ensivity
(1 Watt / 1 m)
Schwingspulen /
voice coil
Magnet /
magnet
Gesamthöhe / t
otal height
Einbaumaß / m
ounting diameter
Einbautiefe /
mounting depth
2.28“
30°
4 Ω
4 – 25 kHz
30 Watt RMS / Watts RMS
100 Watt / Watts
102 dB
25 mm / 1” CCA Flachdraht / flat wire
58mm / 2.28” Neodym / neodymium
64.6 mm / 2.55”
43 mm / 1.69”
37 mm inkl. Terminal /
1.46” incl. terminals
Abmessungen und Montage / Dimensions and mounting
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen
maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung
oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Kunden darüber zu informieren.
Terms of warranty
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
