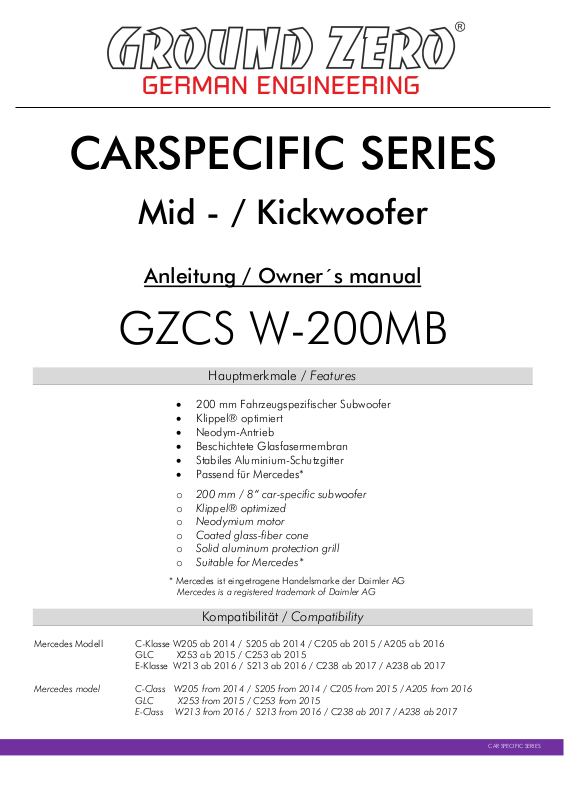

CAR SPECIFIC SERIES
CARSPECIFIC SERIES
Mid - / Kickwoofer
Anleitung / Owner´s manual
GZCS W-200MB
Hauptmerkmale / Features
• 200 mm Fahrzeugspezifischer Subwoofer
• Klippel® optimiert
• Neodym-Antrieb
• Beschichtete Glasfasermembran
• Stabiles Aluminium-Schutzgitter
• Passend für Mercedes*
o 200 mm / 8“ car-specific subwoofer
o Klippel® optimized
o Neodymium motor
o Coated glass-fiber cone
o Solid aluminum protection grill
o Suitable for Mercedes*
* Mercedes ist eingetragene Handelsmarke der Daimler AG
Mercedes is a registered trademark of Daimler AG
Kompatibilität / Compatibility
Mercedes Modell C-Klasse W205 ab 2014 /
GLC
E-Klasse
Mercedes model C-Class W205
GLC
E-Class
X253 ab 2015 / C253 ab 2015
W213 ab 2016 / S213 ab 2016 / C238 ab 2017 / A238 ab 2017
from 2014 / S205 from 2014 / C205 from 2015 / A205 from 2016
X253 from 2015 / C253 from 2015
W213 from 2016 / S213 from 2016 / C238 ab 2017 / A238 ab 2017
S205 ab 2014 / C205 ab 2015 / A205 ab 2016
Page 2
CAR SPECIFIC SERIES
Achtung!
Attention!
Model
GZCS W-200MB
Impedanz /
Impedance
Frequenzgang /
Frequency response
Wirkungsgrad /
Efficiency
1W/1M
Belastbarkeit /
Power handling
(RMS)
Belastbarkeit /
Power handling
(max)
Linear Parameters (TSP)
Resistance (R
e)
Resonance Frequency (F
s)
Mechanical Q factor (Q
ms)
Electrical Q factor (Q
es)
Total Q factor (Q
ts)
Equivalent air volume Vas
Mechanical mass (M
ms)
Force factor (Bl)
4 Ohm
30 – 1500 Hz
88 dB
110 Watt
220 Watt
3.2 Ohm
52 Hz
4.79
0.60
0.53
16.9 L / 0.597 cu.ft
38.1 g
8.2 N/A
Einbau des Lautsprechers / Installation of the loudspeaker
Spezifikationen / Specifications
Der originale Tieftöner bzw. die Einbauöffnung für den Tieftöner befindet sich jeweils an der Spritzschutzwand des
Fahrzeuges im Fahrer- und Beifahrerfußraum. Um den GZCS W-200MB einzubauen, müssen ggf. Halterungen für
Steuergeräte und/oder Sicherungshalter des Fahrzeuges gelöst werden. Wir empfehlen daher, den Umbau
ausschließlich durch eine Fachwerkstatt durchführen zu lassen.
The original woofer is positioned in each driver´s and passenger´s footwell at the bulkhead of the vehicle. In order to
replace the original woofer by GZCS 200MB, it is necessary to remove an ECU or fuse holder. Therefore, we strictly
recommend consulting a specialist for the installation.
Einbauhinweis / installation note
Bei Austausch des Subwoofers, ohne dass ein zusätzlicher Verstärker mit integrierter, aktiver Frequenzweiche eingebaut wird,
wird empfohlen, die im Lieferumfang* befindliche Frequenzweiche zu verwenden. Dieser kann einfach zusätzlich in die
Lautsprecherleitung zum Subwoofer angeschlossen werden.
(*nur für den Subwoofer im Beifahrerfußraum im Lieferumfang)
If the subwoofer is replaced without adding a separate amplifier with integrated active crossover, it´s recommended to use the
frequency filter enclosed to the package*. The filter can simply be connected in series to the speaker wire.
subwoofer located at the passenger´s footwell)
(*included only for the
Gewährleistung & Garantie / Limited warranty
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.
Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch
Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige
Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their terms and conditions. For further information contact
your local retailer or distributor.
Ground Zero GmbH
Erlenweg 25 - 85658 Egmating
Germany
Tel. +49 (0)8095/873 830
www.ground-zero-audio.com
