Page 1
CAR SPECIFIC SERIES
4-KANAL
VERSTÄRKER
GZCS A-4.80
Bedienungsanleitung
• Hocheffizienter Class D Mini-Verstärker
• Sehr geringe Abmessungen
• 2 Ohm stabil im Stereobetrieb
• 4 Ohm stabil im Brückenbetrieb
• Hochpegeleingang mit Auto-On Funktion
• Regelbare Hoch- und Tiefpass-Filter
• Regelbare Eingangsempfindlichkeit
• Einschaltverzögerung
• Thermische Schutzschaltung
• Kompatibel mit GZCS ISO-Connect (als Zubehör erhältlich)
Hauptmerkmale
Page 2
GROUND ZERO GZCS A-4.80
CAR SPECIFIC SERIES
Lautsprecherkabel
Stromversorgungskabel
Allgemein Montagehinweise
• Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis:
Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik
führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte
beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für
Ihr Fahrzeug, bevor Sie die Batterie trennen!)
• Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine
geeignete Sicherung mit dem in der Anleitung genannten Wert abgesichert werden.
(Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller
empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte
Kabelquerschnitt für eine entsprechende Stromstärke geeignet ist)
• Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität
und mit identischem Sicherungswert ersetzt werden
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenleitungen
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät
abschaltet; nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu
vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des
Kühlkörpers darf nicht vollflächig abgedeckt werden
• Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden, z.B.
Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Abspra che und
in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung
oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen
oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Empfohlener Kabelquerschnitt
min 1.5 mm² / 15 AWG
min 4.0 mm² / 6 AWG
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO – internationaler Sponsor der
Page 3
GROUND ZERO GZCS A-4.80

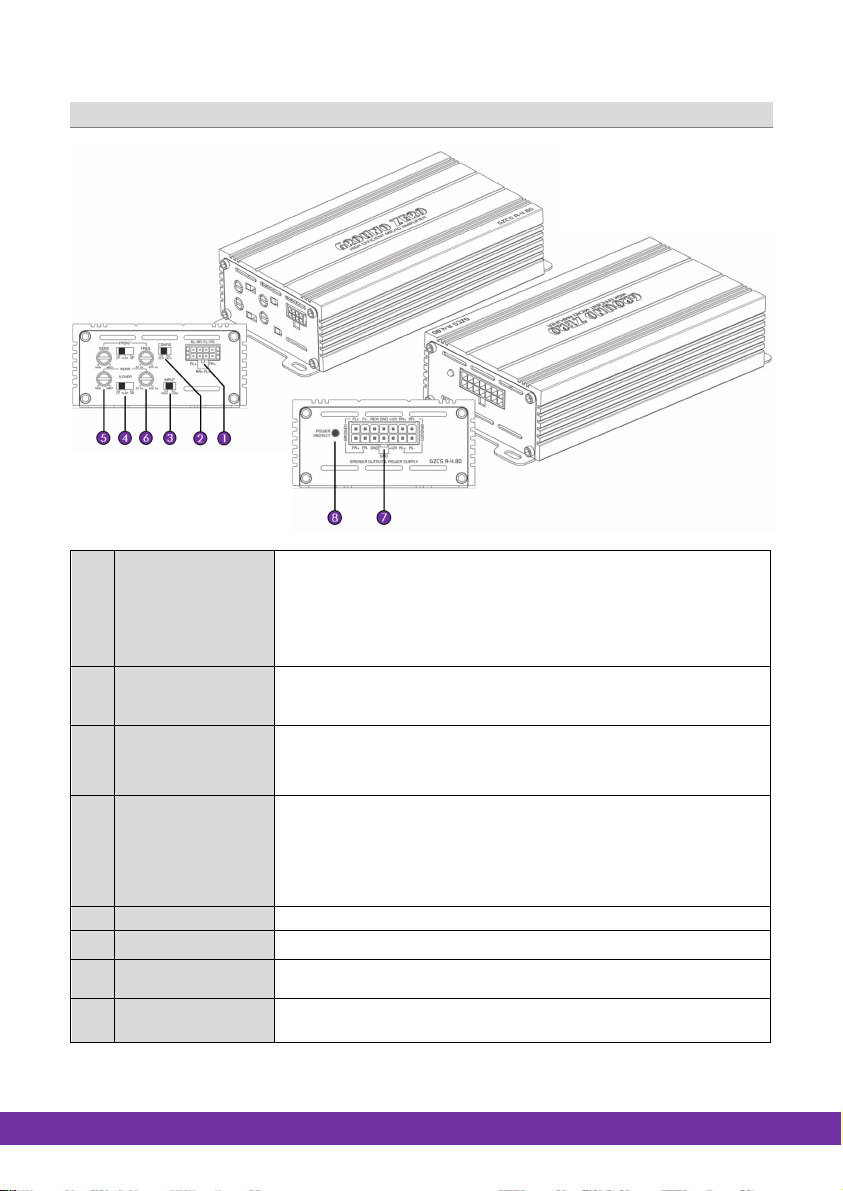

CAR SPECIFIC SERIES

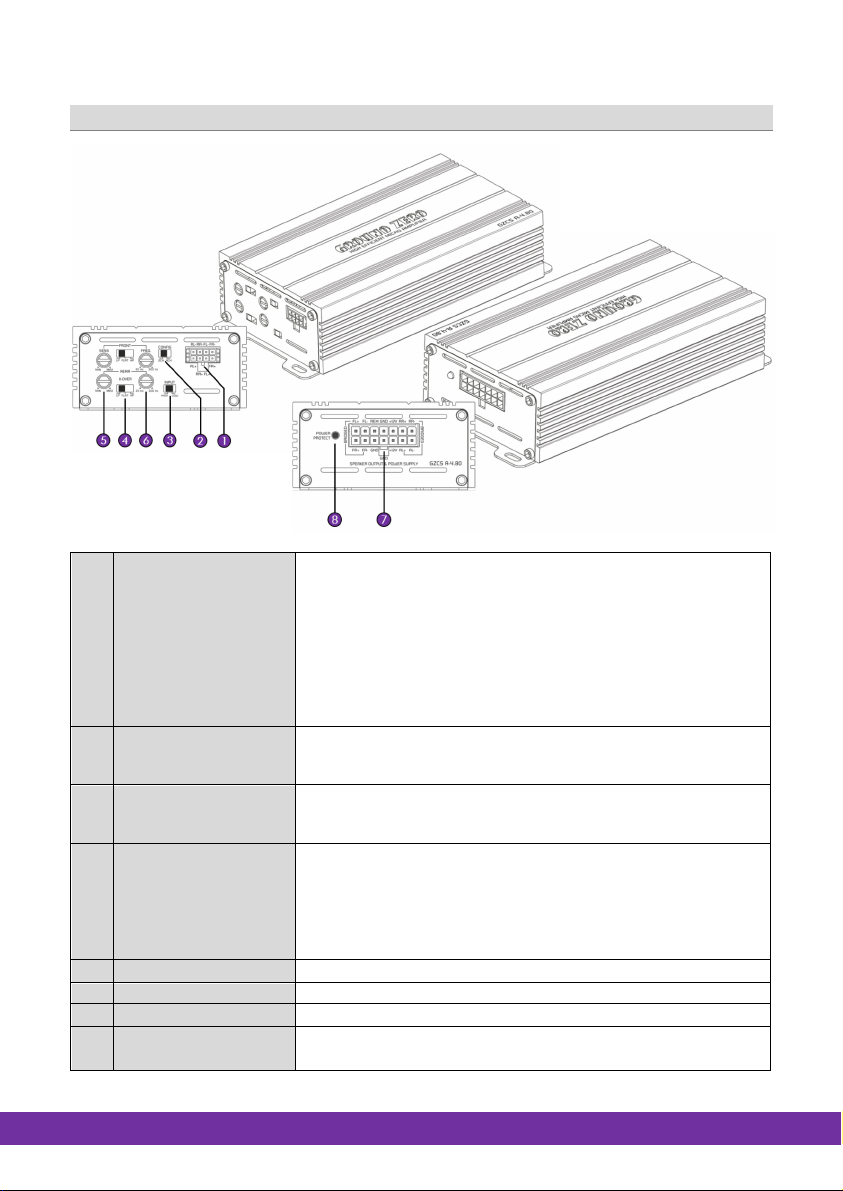

1
Signaleingang
Der Cinch-Kabelsatz dient dem Anschluss von Steuergeräten mit
Remotekabel benötigt
2
BetriebsartSchalter
Zur Auswahl der Betriebsart des Verstärkers
2CH 2-Kanal Betrieb (Brückenbetrieb)
3
Eingangswahl- Schalter
Zur Auswahl der Eingangsbetriebsart
High Lautsprecherkabel (Hochpegeleingang)
4
Filterauswahl-Schalter
Zur Auswahl des benötigten Frequenzfilters
wird wiedergegeben
5
Eingangsempfindlichkeit
Die beiden Regler dienen der Einstellung der Empfindlichkeit
6
Frequenzwahl-Regler
Dient der Einstellung der gewünschten Frequenz (20 bis 300 Hz)
7
Haupt-Anschlussstecker
8
Status Anzeige
Einstellungen und Funktionen
entsprechendem Ausgang. Verfügt das Steuergerät lediglich über
Lautsprecherausgänge, wird der Hochpegel-Kabelsatz verwendet.
Sollte das Steuergerät über ISO-Anschlüsse verfügen, kann ein als
Zubehör erhältlicher Kabelsatz verwendet werden*
Der Eingangswahlschalter (3) muss entsprechend eingestellt werden
Bei Verwendung des Hochpegeleinganges (Lautsprecherkabel)
schaltet sich der Verstärker automatisch ein. Es wird kein
4CH 4-Kanal Betrieb
Low Cinchkabel
FLAT gesamter Frequenzbereich wird wiedergegeben
HP lediglich der Bereich oberhalb der gewählten Frequenz
wird wiedergegeben
LP lediglich der Bereich unterhalb der gewählten Frequenz
Lautsprecher-Ausgänge und Stromversorgung
POWER (grün) OK (Betriebszustand)
PROTECT (rot) Fehler (Schutzschaltung aktiv)
* GZCS ISO-Connect als Zub ehör erhä ltlich
Page 4
CAR SPECIFIC SERIES
OEM Steuergeräte
GZCS ISO-Connect
CONFIG Schalter in der
4CH Stellung
INPU T S ch a lt er in der LOW Stellung
INPU T Schalter in der HIGH Stellung
CONFIG Schalter in der
4CH Stellung
Remotekabe l
(+12 V)
CinchAusgang
Steuergerät
Vordere und hintere Lautsprecher mit einer
Laut sprecherAusgang
Steuergerät
front & rear loudspeakers min. 2 ohms load each
Vordere und hintere Lautsprecher mit einer
Vordere und hintere Lautsprecher mit einer
GROUND ZERO GZCS A-4.80

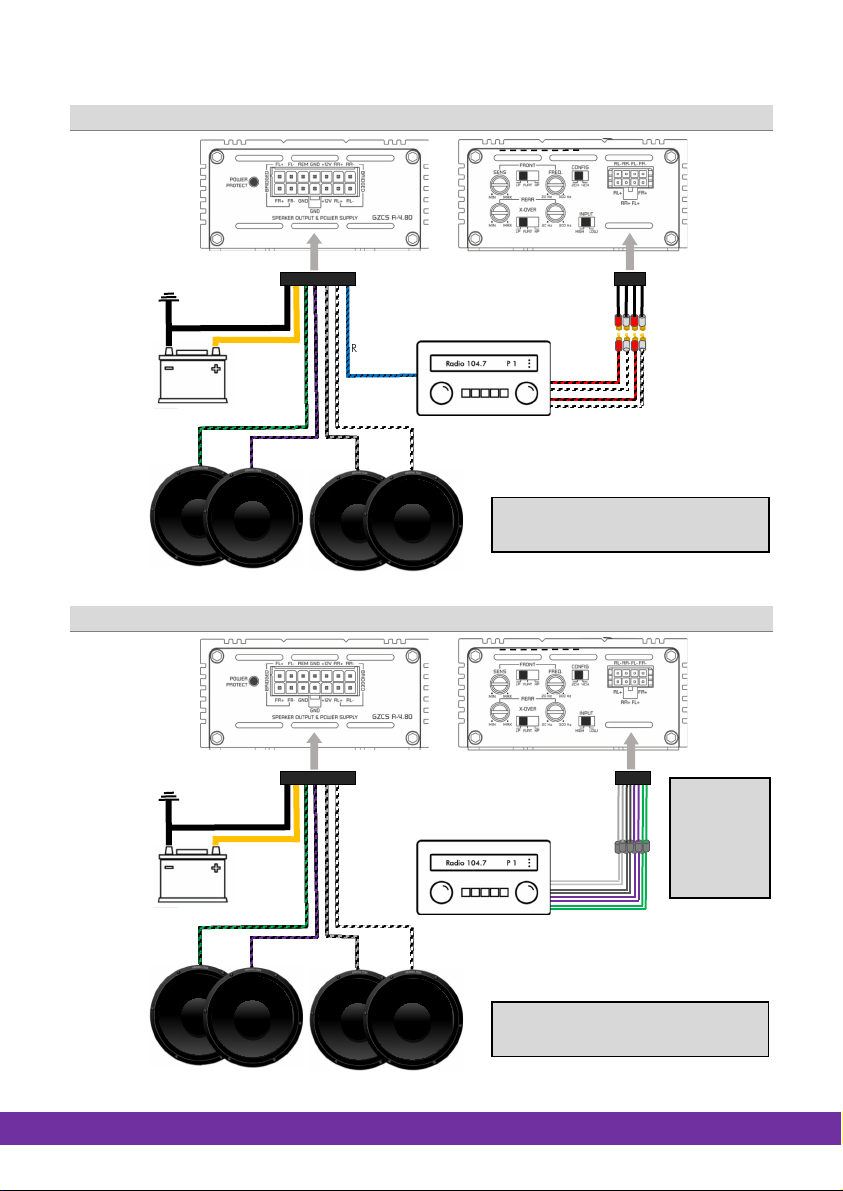

4-Kanal-Betrieb Verkabelung mit Cinchleitungen
Impedanz von jeweils min. 2 Ohm
4-Kanal-Betrieb Verkabelung mit Lautsprecherleitungen
Impedanz von jeweils min. 2 Ohm
mit ISO-Anschluss
können mittels des
Zubehör-Kabels
ange schlossen
werden
Page 5
GROUND ZERO GZCS A-4.80
CAR SPECIFIC SERIES
Model
GZCS A-4.80
Verstärkertyp
RMS Ausga ngsleitung @ 4 Ω
CEA Standard CEA-2006-A
RMS Ausga ngsleistung @ 2 Ω
CEA Standard CEA-2006-A
RMS Ausga ngsleistung @ 4 Ω
im Brückenbetrieb
CEA Standard CEA-2006-A
Tiefpass-Filter
Hochpass-Filter
Frequenzgang
Eingangsempfindlichkeit
Sicherung(en)
Ab messungen
B x H x L (Kühlk örp er / gesamt)
Abmessungen
B x H x L (Kühlk örp er / gesamt)
CONFIG Schalter in der
2CH Stellung
Cinch: INPUT Schalt er in der LOW Stellung
INPUT
HIGH
Rechtes E ingangssignal: FR
Remotekabel
(+12 V)
CinchAusgang
Steuergerät
2 Laut sprecher im B rückenbetrie b
FL + / FR -
RL + / RR -

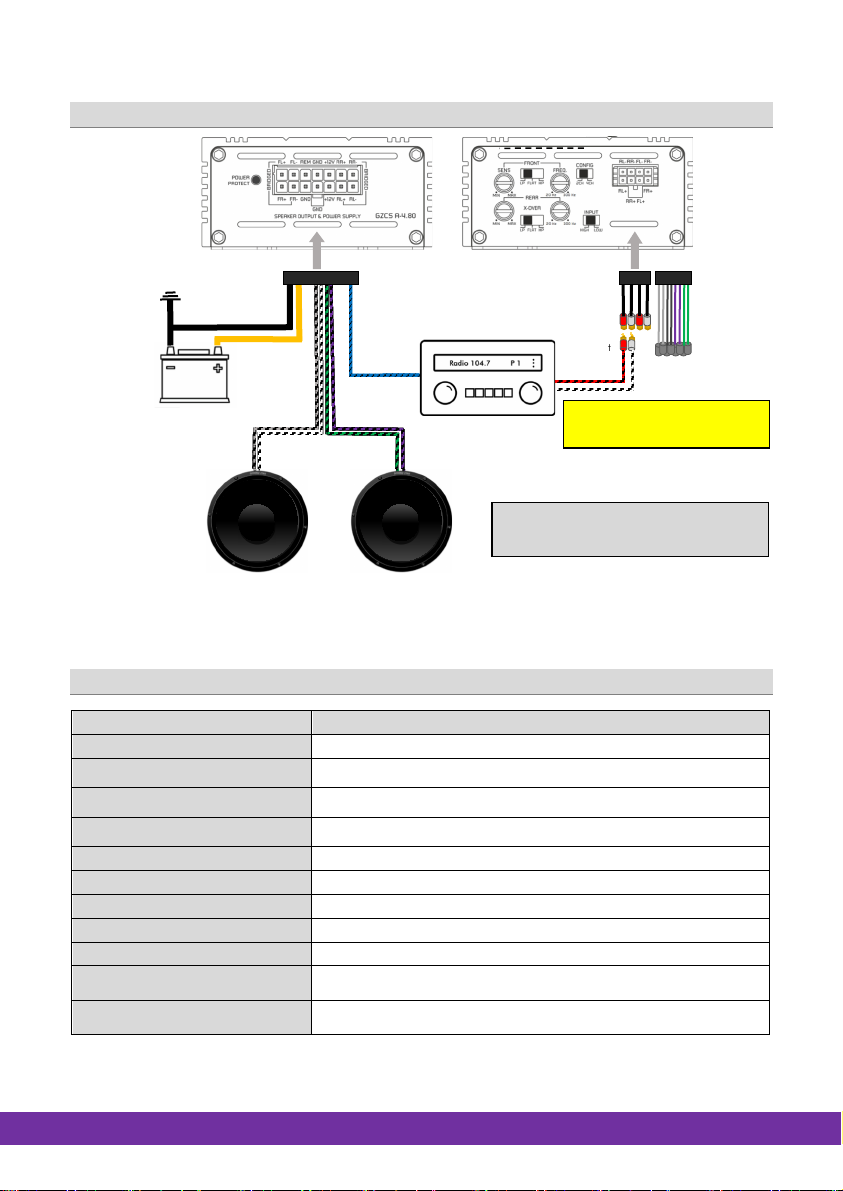

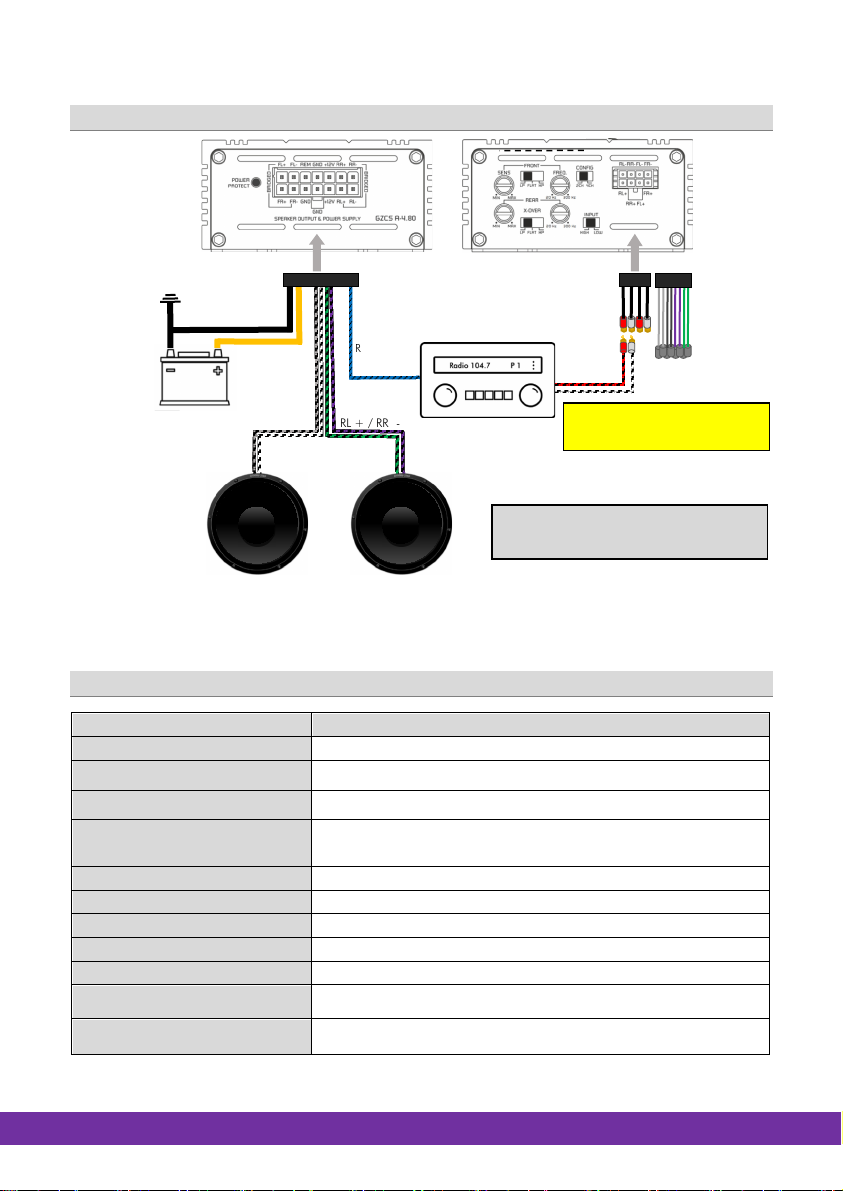

2-Kanal Verkabelung (Brückenbetrieb)
Hochpegel*:
* bei Verwendung des Hochpegel-Einganges
Schalter in der
wird kein Remotekabel benötigt
Stellung
*
Linkes Eingangssignal: RL
jeweils min. 4 Ohm Impedanz
Technische Daten
4-Kanal Class D
4 x 60 W (1% TH D+N)
4 x 80 W (1% TH D+N)
2 x 160 W (1% THD+N )
2 x 200 W (10% T HD+N)
20 Hz – 300 Hz (12 dB/Okt.)
20 Hz – 300 Hz (12 dB/Okt.)
10 Hz – 35 kHz (± 1 dB)
250 mV – 7.5 V
1x 30A (im Anschlusskabel)
82 x 40 x 151/171 mm
3.32 x 1.57 x 5.94/6.73“
Page 6
GROUND ZERO GZCS A-4.80
CAR SPECIFIC SERIES
Problem
Kontrolle
Hilfe
Sicherung p rüfen
Masse prüfen
Kurzschluss am Lautsprecher
Gerät defekt
Sicherung p rüfen
Masse prüfen
Prüfen Sie, ob der Widerstand am LS Terminal
Ton fehlt an einem
Kanal
Lautstärke verringern oder Gerät einige Zeit
abschalten
Kurzschluss am Lautsprecheranschluss
Lautsprecherkabel auf Kurzschluss prüfen
Fehlerdiagnose
Remote Kabel prüfen
+12 Volt prüfen
Gerät überhitzt
+12 Volt prüfen
von 2 Ohm nicht unterschritten wird
Kein Ton
Verstärker schaltet
nicht ein
Verstärker schaltet
bei Lautstärke ab
Protection LED
le u chtet
Leuchtet die POW LED?
Leuchtet die PRO LED?
Keine Stromzufuhr
Keine Spannung am Remote Remote am Radio prü fen
Lautsprecherimpedanz prüfen
Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt
Verstärker überhitzt
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein.
Dab ei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es
sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung
handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine
wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne
bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung
neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen
und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz
zu sammeng efas st: R ESPECT THE MUSIC!
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Page 7
CAR SPECIFIC SERIES
4-CHANNEL
AMPLIFIER
GZCS A-4.80
• High-efficient class D mini amplifier
• Very compact dimensions
• 2 ohms stable in stereo mode
• 4 ohms stable in bridged mode
• High-level input with auto-on feature
• Adjustable crossover filters
• Adjustable input sensitivity
• Turn-on delay
• Thermal protection
• Compatible to GZCS ISO-Connect (available separately)
Owner´s Manual
Features
Page 8
CAR SPECIFIC SERIES
Speaker wires
Power supply wir es
GROUND ZER O GZCS A-4.80
Mounting instructions
• As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier.
Not e: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric
system that can be cleared only by authorized service partners of your vehicle´s manufacturer! Please
ask your service partner first before disconnecting the batte ry!
• The power supply wire (+12 V) has to be protected within max. 20 cm / 8” by a main fuse holder with
a fuse value matching the recommendation for your amplifier
Note: If there is more than one amplifier connected using this power wire, the main fuse value must be
equal to the sum of the recommended fuses of all connected devices. However, make sure the
diameter of your power wire will be enough for the required current!
• If necessary, replace a defective fuse by a fuse with identical quality and value
• Never drill holes to the vehicle´s gas tank, brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• The amplifier contains a temperature protection circuit that turns the device off in case of overheating.
After a certain cooling time, it will turn on automatically. To avoid heat build-up, enough air supply for
cooling must be provided. Never cover the surface of the amplifier´s heatsink entirely
• The amplifier should
enclosure. This might lead to malfunction due to loosened electrical parts inside the amplifier.
• Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available (at
the head unit), it is strongly recommended to make use of them.
NEVER be mounted onto a vibrating part or surface such as a subwoofer
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their
Terms of warranty
terms and conditions. For further information contact your local retailer or distributor.
Recommended wiring
min 1.5 mm² / 15 AWG
min 4.0 mm² / 12 AWG
GROUND ZERO products are engineered in Germany
GROUND ZERO – international sponsor
Page 9
CAR SPECIFIC SERIES
1
Line / High-Level
Input
Use the provided RCA harness to connect RCA wires or the high-level
automatically. The remote input cable remains unused
2
Configuration switch
To select the operation mode of the amplifier
2CH Using the amplifier in 2-channel (bridged) mode
3
Input mode s witch
4
Crossover mode
switch
To setup the crossover for the required use of the amplifier
5
Sensitivity control
6
Crossover control
7
Speaker output &
power connector
8
Status LEDs
GROUND ZERO GZCS A-4.80
Controls & Features
input harness to connect a head unit without RCA pre-out.
Head units with ISO connector require a separately available harness*
Set the input mode switch (3) accordingly.
Using a high-level signal (speaker wires), the amplifier turns on
4CH Using the amplifier in 4-channel stereo mode
To select the input mode
Low RCA input from the head unit
High High-level (speaker wire) input from the head unit
FLAT entire frequency range will be reproduced
HP only mid/high frequencies will be reproduced*
LP only low frequencies will be reproduced*
* according to the selected crossover point
Controller to adjust the input sensitivity (Front / Rear)
To adjust the required crossover point between 20 and 300 Hz
Speaker harness output / power wire harness connector
POWER (green) ok (correct operation)
PROTECT (red) error (protection mode)
* GZCS ISO-Connect available separately
Page 10
CAR SPECIFIC SERIES
OEM head unit s
GZCS ISO-Connect
Set the CONFIG switch to
4CH position
INPUT
LOW
set the INPUT switch to HIGH position
Set the CONFIG switch to
4CH position
remote wire
(+12 V)
RCA output
(
head unit
front & rear loudspeakers min. 2 ohms load each
high-level
spea ker out
head unit
front & rear loudspeakers min. 2 ohms load each
GROUND ZER O GZCS A-4.80
4-channel mode RCA input wiring
set the
switch to
position
pre-o ut)
4-channel mode high-level input wiring
with ISO connector
can be used with
the separately
available plug and
play harness
Page 11
CAR SPECIFIC SERIES
Model
GZCS A-4.80
Amplifier type
RMS Power @ 4 Ω
CEA Standard CEA-2006-A
RMS Power @ 2 Ω
CEA Standard CEA-2006-A
RMS Power @ 4 Ω in bridged mode
CEA Standard CEA-2006-A
2 x 160 W
Low pass filter
High pass filter
Frequency response
Input sensitivity
Fuse(s)
Dimensions
w x h x l (heatsink / overall)
Dimensions
w x h x l (heatsink / overall)
Set the CONFIG switch to
2CH position
RCA input : set INPUT switch to LOW position
INPUT
HIGH
connect right channel signal to FR
remote wire
(+12 V)
RCA output
(
head unit
2 loudspeakers in bridged mode
FL + / FR -
RL + / RR -
GROUND ZERO GZCS A-4.80
2-channel mode (bridged) wiring
speaker input*: set
*the high-level input requires no remote wire
switch to
position
*
pre-o ut)
connect left channel signal to RL
min. 4 ohms load each
Specifications
4 channel class D
4 x 60 W (1% TH D+N)
4 x 80 W (1% TH D+N)
2 x 200 W (10% THD+N )
20 Hz – 300 Hz (12 dB/oct)
20 Hz – 300 Hz (12 dB/oct)
10 Hz – 35 kHz (± 1 dB)
82 x 40 x 151/171 mm
3.32 x 1.57 x 5.94/6.73“
(1% THD +N)
250 mV – 7.5 V
1x 30A in-line fuse
Page 12
CAR SPECIFIC SERIES
Symptoms
Check / Cause
Action
Check protection fuse(s) of the amplifier (harness)
Check ground wire connection
Did the PRO T ECT LED turned to red?
Check for speaker short or amplifier overheating
Power supply of the amplifier?
Check power wire or connections
Remote wire powered? (RCA input
mode)
Speaker wiring undamaged?
Check for short circuit or open connections
Rev erse left a nd right RCA inputs to check the
audio input signal
Device turns off at
vo lume
Temperature protection circuit active
Decrease head unit´s volume / wait for cooling
Speaker wires short / speaker
damaged
GROUND ZER O GZCS A-4.80
Trouble shooting guide
No audible sound
Device does not
turn on
No sound on one
channel
medium / high
Status LED turned
on red
Does the POW LED turn to green?
Input signal on each RCA lead ?
Load impedance of each speaker
correct?
Check remote wire connection (RCA input mode)
Check +12 Volt power supply wire connection
Check remote wire connection to the head unit
Check if each speaker load impedance matches
the technical specifications of the amplifier
Check speaker / wires and insulate if necessary
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really
matter what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin,
Classic, Rock or any other music direction. However, audio reproduction quality at each desired
volume is elementary. Some music styles require higher levels while others prefer the soft tones.
.
GROUND ZERO considers all the different wishes of customers during the development of new
products. Along with this, the target is to create the most rea listic sound, to transfer the soul of the
music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Loading...
