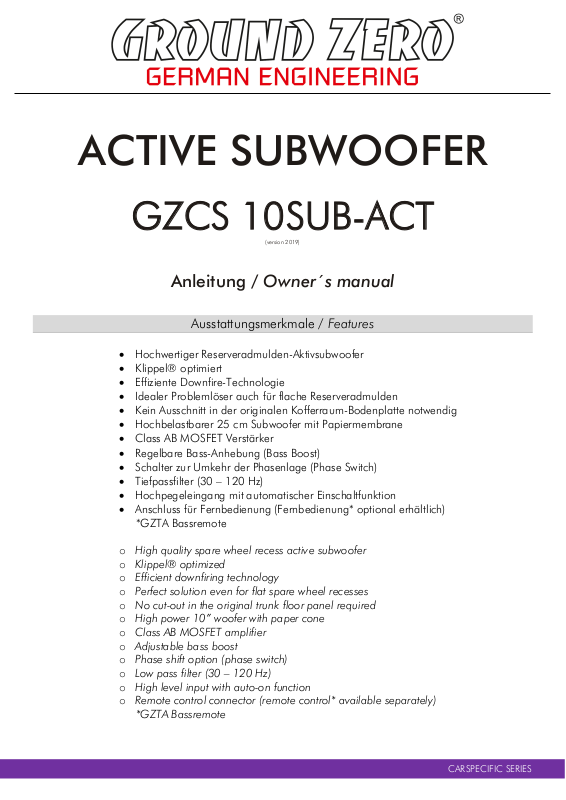

Ground Zero CARSPECIFIC Series, GZCS 10 SUB-ACT, GZIB 250XBR-ACT, GZIB 200XBR-ACT, GZIB 300XBR-ACT Owner's Manual [de, en]

CARSPECIFIC SERIES

ACTIVE SUBWOOFER

GZCS 10 SUB-ACT

(version 2019)

Anleitung / Owner´s manual

Ausstattungsmerkmale / Features

• Hochwertiger Reserveradmulden-Aktivsubwoofer

• Klippel® optimiert

• Effiziente Downfire-Technologie

• Idealer Problemlöser auch für flache Reserveradmulden

• Kein Ausschnitt in der originalen Kofferraum-Bodenplatte notwendig

• Hochbelastbarer 25 cm Subwoofer mit Papiermembrane

• Class AB MOSFET Verstärker

• Regelbare Bass-Anhebung (Bass Boost)

• Schalter zur Umkehr der Phasenlage (Phase Switch)

• Tiefpassfilter (30 – 120 Hz)

• Hochpegeleingang mit automatischer Einschaltfunktion

• Anschluss für Fernbedienung (Fernbedienung* optional erhältlich)

*GZTA Bassremote

o High quality spare wheel recess active subwoofer
o Klippel® optimized
o Efficient downfiring technology
o Perfect solution even for flat spare wheel recesses
o No cut-out in the original trunk floor panel required
o High power 10” woofer with paper cone
o Class AB MOSFET amplifier
o Adjustable bass boost
o Phase shift option (phase switch)
o Low pass filter (30 – 120 Hz)
o High level input with auto-on function
o Remote control connector (remote control* available separately)

*GZTA Bassremote

GROUND ZERO GZCS 10SUB-ACT

CARSPECIFIC SERIES

GROUND ZERO Produkte werden in Deutschland entwickelt

GROUND ZERO products are engineered in Germany

GROUND ZERO - international sponsor of

CARSPECIFIC SERIES

Modell /

model

GZCS 10SUB-ACT

Lautsprecherdurchmesser

/ speaker diameter

Impedanz /

impedance

Membran /

cone

Max. Ausgangsleistung /

max. output power

RMS Ausgangsleistung /

rated output power

Tiefpassfilter /

low pass filter

Phasenschalter /

phase shift

Verzerrungsfaktor (THD) /

distortion (THD)

Rauschabstand /

signal to noise ratio

Empfohlene Betriebsspannung /

recommended operation voltage

Abmessungen (Breite x Tiefe x Höhe)

Dimension (width x depth x height)

GZCS 10SUB-ACT

GROUND ZERO GZCS 10SUB-ACT

Technische Daten / Specifications

(2019)

25 cm / 10“

4 Ω

Papier / paper

300 W max

160 W RMS

30 – 120 Hz

0° / 180°

< 0.09%

>90 dB (A)

10V – 15V

Ø 620 x 440 x 120 mm

(153 mm mit Gummifüßen)

Ø 24.4” x 17.32” x 4.72”

(5.98” including rubber feet)

GROUND ZERO GZCS 10SUB-ACT

CARSPECIFIC SERIES

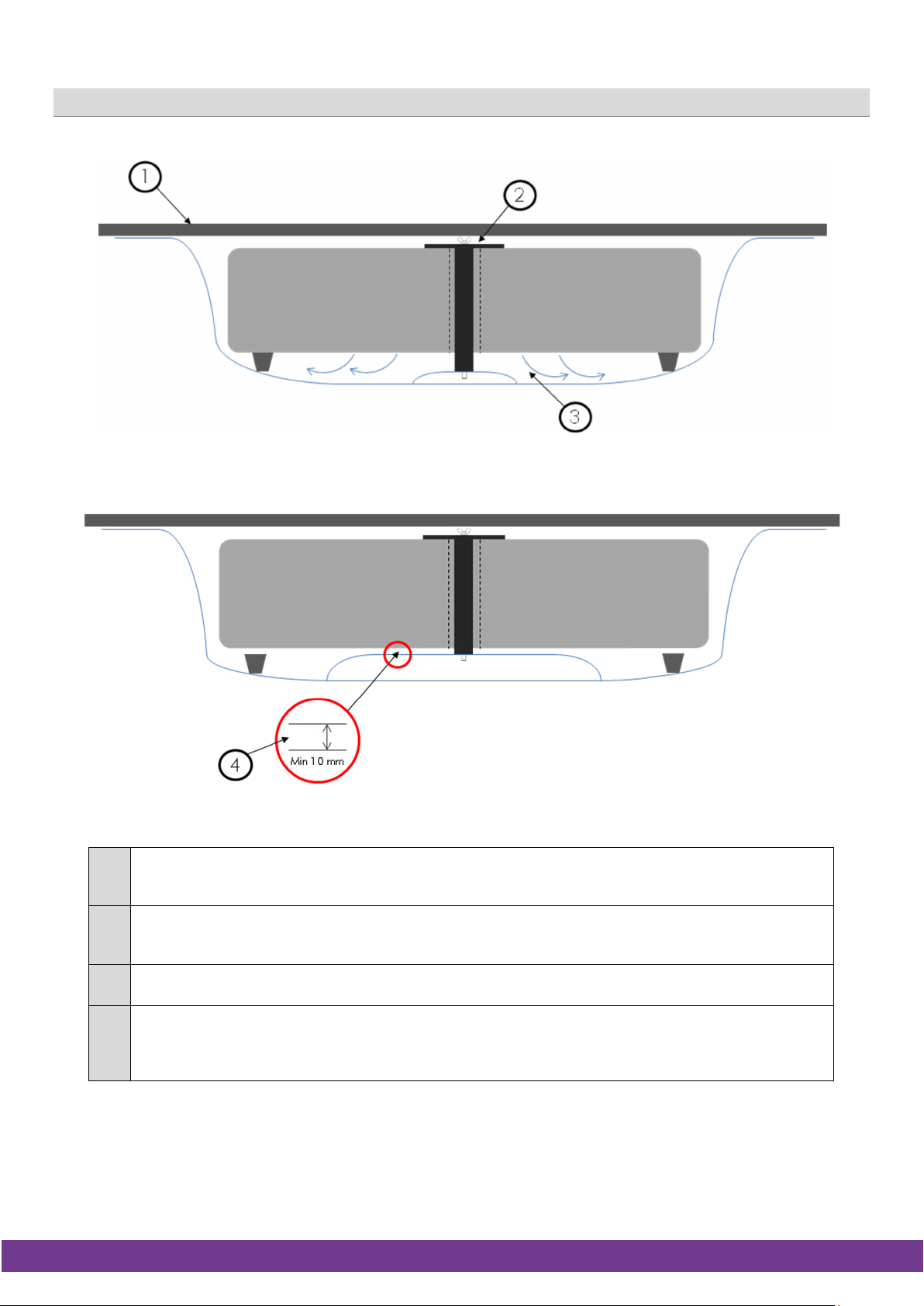

1

Der original Kofferraumteppich / die Kofferraumbodenmatte kann problemlos ohne jegliche Veränderung weiter

The trunk floor panel / mat can remain without any modification. There is no cut-out required.

2

Eine mittige Befestigung mit dem Original Reserverad-Befestigungsmaterial wird empfohlen, um eine optimale

A centric fixation using the original spare wheel mounting material is recommended to realize a best performance.

3

Dank Downfire-Technology wird die komplette Mulde zur Verstärkung der Bass-Wiedergabe genutzt.
Thanks to the downfiring technology the whole spare wheel recess is used to “boost” the bass performance.

4

Einige Fahrzeuge verfügen haben eine stark nach innen gewölbte Reserveradmulden. Bei der Montage sollte daher

and the mould should be observed (>10 mm / 0.4”).

Einbau / Installation

genutzt werden. Ein Ausschnitt ist nicht notwendig.

Performance zu gewährleisten.

auf einen ausreichenden Abstand zwischen dem Lautsprecher und der Mulde geachtet werden (>10 mm).

A few cars come with extremely inward curved moulds. A minimum distance between the moving parts of the speaker

CARSPECIFIC SERIES

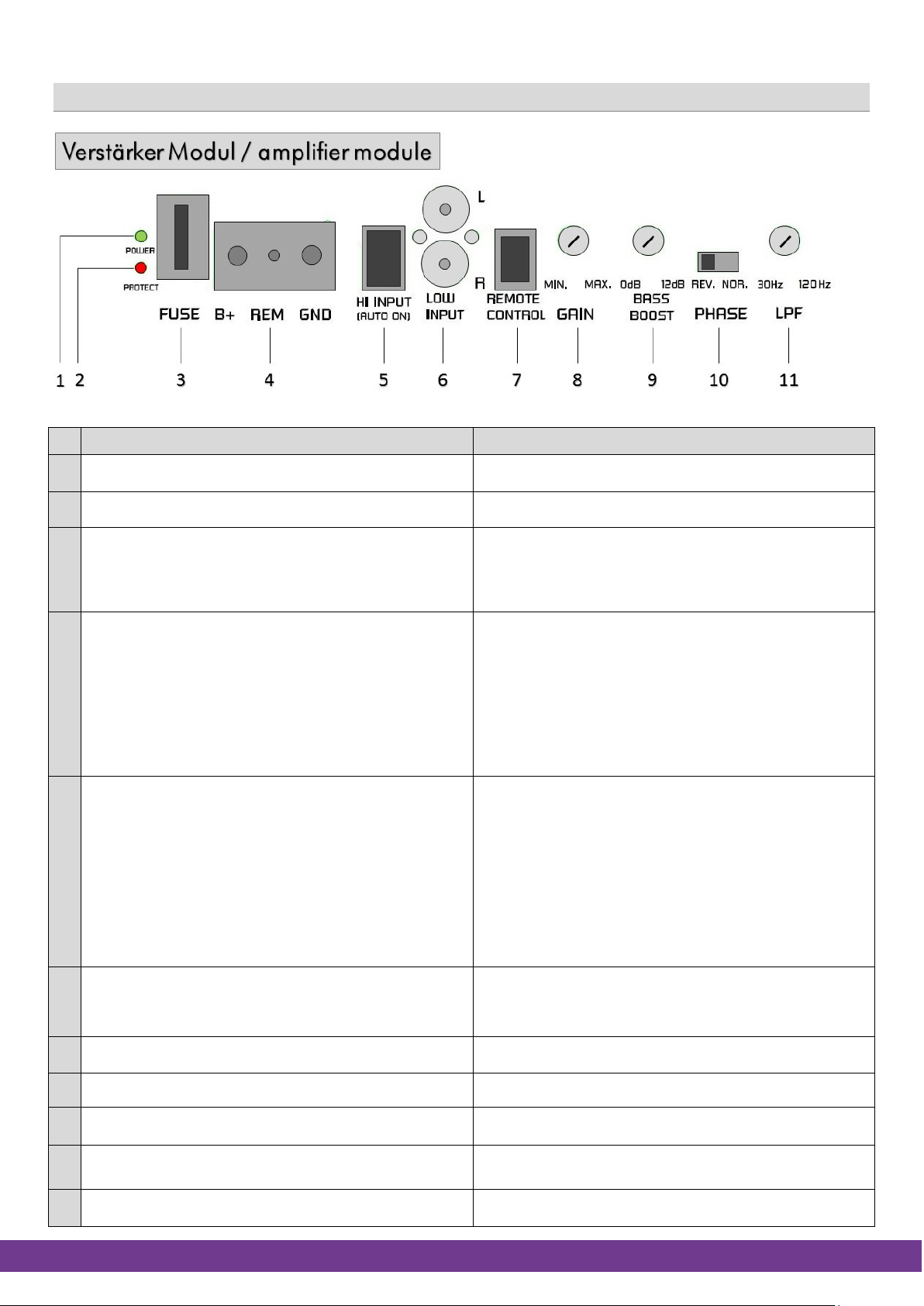

Ausstattungsmerkmal

Feature

1

Betriebsanzeige

Power indicator

2

Störungsanzeige
Diese leuchtet im Fall einer Störung oder Überhitzung

Protection indicator
Lights up in case of a defect or overheating

3

Sicherung

desselben Typs und mit gleichem Wert ersetzt werden.

Fuse

4

Steckeranschluss der Stromversorgung

Hinweis

Achtung! Für die Stromversorgung sollte ein ausreichend
dimensioniertes Kabel verwendet werden (min. 6 mm²)

Connector for the power supply

Note

Important: Please use an adequate power and ground wire
(at least 6 mm²) for the power supply

5

Hochpegeleingang

Automatische Einschaltfunktion

Vorsicht! Nutzen Sie keinesfalls den Hochpegel- und den
Vorverstärkereingang (Cinch) gleichzeitig

High level input

Auto-on function

Attention! Do not use the high- and low level input simultaneously

6

Vorverstärkereingang (Cinch)

Low level input (RCA)

7

Anschluss für die Fernbedienung

Remote connector

8

GAIN - Regler für die Eingangsempfindlichkeit

GAIN - Input level control

9

Regler zur Bassanhebung

Bass Boost control
10

Schalter zur Umkehr der Phasenlage

Phase shift switch
Tiefpass-Frequenzweiche

Low pass crossover

GROUND ZERO GZCS 10SUB-ACT

Anschlüsse und Einstellungen / Connections and functions

Diese leuchtet im Betriebszustand

Bei einem Defekt oder zu hoher Belastung kann diese Sicherung
die Elektronik vor größerem Schaden bewahren. Eine defekte
Sicherung darf ausschließlich gegen eine neue Sicherung

REM Anschluss für Einschaltspannung (Remote)
GND Masse Anschluss
B+ +12 Volt (Batterie)

Bei der Verwendung des Hochpegeleingangs wird keine
Einschaltspannung (Remote) benötigt

Hiermit lässt sich der Verstärker mittels Hochpegel- Signal
betreiben. Verbinden Sie hierzu Kabel des Adapters direkt mit
den Lautsprecherausgängen der Signalquelle (Autoradio)

Die Auto-On Funktion des Hochpegeleingangs ermöglicht den
Betrieb ohne zusätzliche Einschaltspannung (Remote). Der
Verstärker schaltet sich ein, sobald ein Signal am
Hochpegeleingang anliegt

Lights up in operation mode

In the event of an internal defect or excessive load, this fuse can
protect the electronics from major damage. A defective fuse may
only be replaced with a new fuse of the same type and value.

REM Power on remote connection
GND Ground connection
B+ +12 Volt (battery)

When using the high level input, it is unnecessary to connect the
remote wire

The harness of the high level input terminal should be connected
directly to the speaker output of the head unit

The auto-on function of the high level input enables using the
amplifier without any additional remote connection. The unit will
turn on automatically as soon as a signal is recognized

Eingang für den linken (L) und rechten (R) Kanal des Verstärkers.
Dient zum Anschluss des Vorverstärker-ausgangs einer Signal­Quelle (Autoradio) oder einer externen elektronischen Weiche

Anschluss der optional erhältlichen Basspegel-Fernbedienung

Zum Einstellen der Eingangsempfindlichkeit

Zum Einstellen der Bassanhebung (0 – 12 dB)

0° (NOR.) oder 180° (REV.) schaltbar

11

Einstellung der Grenz-Frequenz (30 Hz ~ 120 Hz)

Left (L) and right (R) channel input of the amplifier. To be
connected to the pre-amplified output of a source unit (head unit)
or of an external electronic crossover

To connect the optionally available bass level remote control unit

To adjust the input sensitivity

To adjust the bass increasement (0 – 12 dB)

0° (NOR.) or 180° (REV.) switchable

To adjust the cut-off frequency (30 Hz ~ 120 Hz)

GROUND ZERO GZCS 10SUB-ACT

CARSPECIFIC SERIES

Kabelfarbe

Anschluss

Cable color

Connection

grau

grey

grau/schwarz

grey/black

weiß

white

weiß/schwarz

white/black

Symptoms

Check

Remedy / Fault

No audible signal

Check the fuse

Check the remote wire

No audible signal

Amplifier does not switch to operation mode

Amplifier does not switch to operation mode

No signal audible

Anzeichen

Kontrolle

Hilfe / Fehler

Kein Signalton

Verstärker schaltet sich nicht ein

Kein Signal hörbar

Belegung des Hochpegeleingangs / High level input connection

rechter Kanal (-)
rechter Kanal (+)
linker Kanal (-)
linker Kanal (+)

right channel (-)

right channel (+)

left channel (-)

left channel (+)

Hilfe zur Fehlersuche

Leuchtet die Betriebsanzeige?

Leuchtet die Störungsanzeige?

Stromversorgung?
(am Verstärker)

Keine Einschaltspannung?

Cinch- oder Lautsprecherkabel
prüfen

Sicherung prüfen
Stromversorgung prüfen
Einschaltspannung prüfen

Thermische Schutzschaltung
aktiv
Störung oder Defekt

Sicherung prüfen
Stromversorgung prüfen
Einschaltspannung prüfen

Ausgang für die
Schaltspannung am
Steuergerät prüfen

Cinchleitung ersetzen
Lautsprecherkabel auf
korrekte Polung prüfen

Trouble shooting guide

Does the PWR LED light up?

Does the PROT LED light up?

No power supply (at the
amplifier)

No remote voltage

RCA cable or speaker wires

Check the power wiring

Overheat protection active
Defect or damage

Check the fuse
Check the power wiring
Check the remote wire

Check the remote wire output
of the head unit

Replace the RCA cable
Check the polarity of the
speaker wires

GROUND ZERO GZCS 10SUB-ACT

CARSPECIFIC SERIES

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder
unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils
persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin,
Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei
dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche
Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne
bevorzugt.

GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei
der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst
realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des
Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE
MUSIC!

Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it
doesn´t really matter what kind of music is the personal favorite, whether it´s
Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction. However,
audio reproduction quality at each desired volume is elementary. Some music styles
require higher levels while others prefer the soft tones.

GROUND ZERO considers all the different wishes of customers during the
development of new products. Along with this, the target is to create the most realistic
sound, to transfer the soul of the music and the intention of the performer.
Summarized to one phrase: RESPECT THE MUSIC!

GROUND ZERO GZCS 10SUB-ACT

CARSPECIFIC SERIES

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.

Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch

Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige

Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their

terms and conditions. For further information contact your local retailer or distributor.

Ground Zero GmbH

Erlenweg 25

85658 Egmating

Germany

Tel. [phone]

www.ground-zero-audio.com
