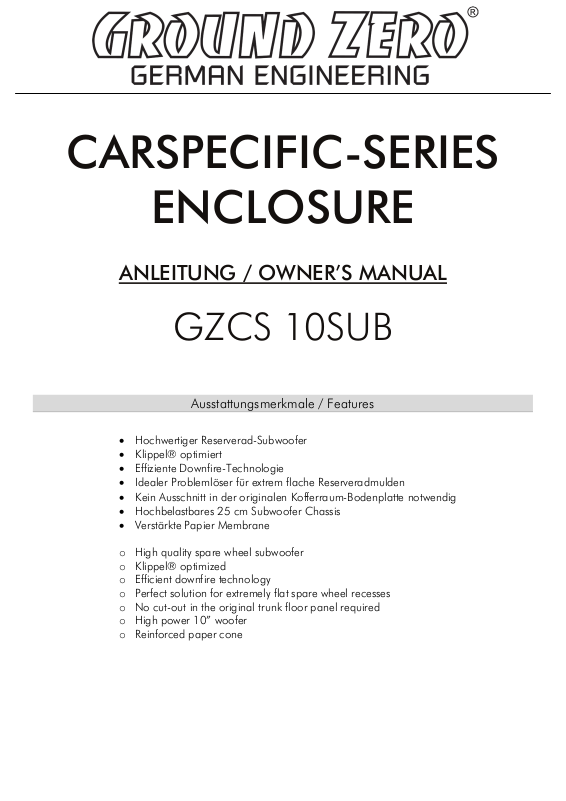

Page 1
CARSPECIFIC-SERIES
ENCLOSURE
ANLEITUNG / OWNER’S MANUAL
GZCS 10SUB
Ausstattungsmerkmale / Features
• Hochwertiger Reserverad-Subwoofer
• Klippel® optimiert
• Effiziente Downfire-Technologie
• Idealer Problemlöser für extrem flache Reserveradmulden
• Kein Ausschnitt in der originalen Kofferraum-Bodenplatte notwendig
• Hochbelastbares 25 cm Subwoofer Chassis
• Verstärkte Papier Membrane
o High quality spare wheel subwoofer
o Klippel® optimized
o Efficient downfire technology
o Perfect solution for extremely flat spare wheel recesses
o No cut-out in the original trunk floor panel required
o High power 10” woofer
o Reinforced paper cone
Page 2
- 2 -
Model
GZCS 10SUB
Power Rating
300 W
Recommended
amplifier power
Woofer
25 cm / 10“
Impedanz /
Impedance
Abmessungen
(width x depth x height)
Vol. net
15 L / 0.53 cu.ft.
Model
GZCS 10SUB
Power Rating
300 W
Recommended
amplifier power
Woofer
25 cm / 10“
Impedanz /
Impedance
Abmessungen
(width x depth x height)
Vol. net
15 L / 0.53 cu.ft.
(Breite x Tiefe x Höhe) /
(Breite x Tiefe x Höhe) /
Dimensions
Dimensions
Technische Daten / Specifications
150 – 300 W
150 – 300 W
2 x 2 Ohm
2 x 2 Ohm
Ø 620 x 440 x 120 mm (145 mm mit Gummifüßen) /
Ø 620 x 440 x 120 mm (145 mm mit Gummifüßen) /
Ø 24.4” x 17.32” x 4.72” (5.71” including rubber feet)
Ø 24.4” x 17.32” x 4.72” (5.71” including rubber feet)

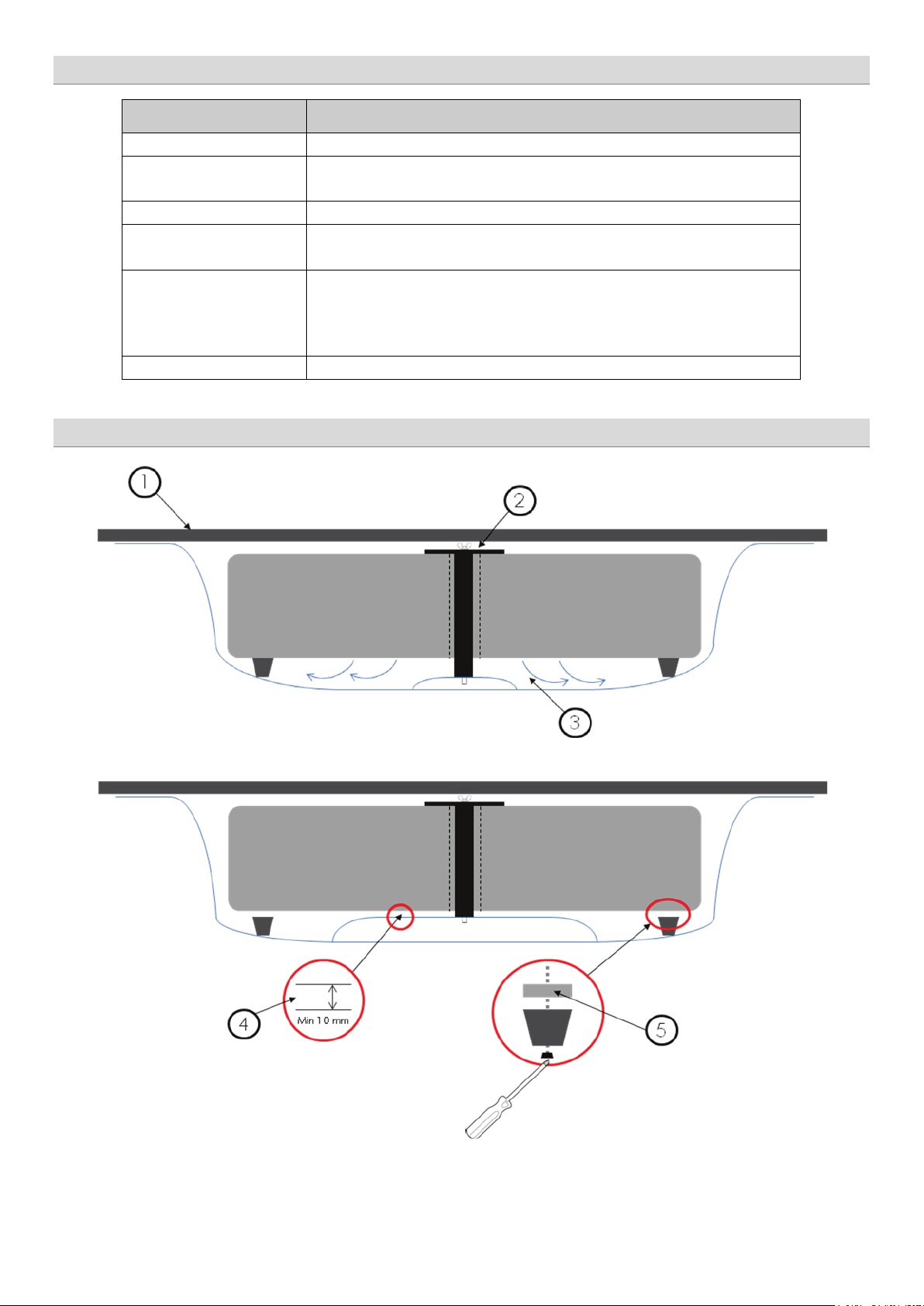

Einbau / Installation
Page 3
- 3 -
1
Kofferraum Teppich oder Kofferraum Bodenplatte können problemlos ohne jegliche
2
Eine mittige Befestigung mit dem Original Reserverad-Befestigungsmaterial oder
(Mounting material is not included in delivery)
3
Dank Downfire-Technology wird die komplette Mulde zur Verstärkung der Bass-
bass performance negatively)
4
Einige Fahrzeuge verfügen über stark nach innen gewölbte Reserveradmulden. In diesen
complied at least.
5
Um den bei Punkt 4 empfohlenen Mindestabstand zu gewährleisten, sollten die 4
(Screws and spacers are not included in delivery)
Veränderung auf den GZCS 10SUB gelegt werden. Ein Ausschnitt ist dank Downfire
Technologie nicht notwendig.
The trunk floor panel or mat can be placed directly on top of the GZCS 10SUB without
any modification. Because of its downfire technology there is no cut-out required.
handelsüblichen Gewindestangen ist möglich und empfohlen um eine optimale
Performance zu gewährleisten. (Befestigungsmaterial ist nicht im Lieferumfang enthalten)
A centric fixation using the original spare wheel mounting material or commercially
available threaded bolts is possible and recommended to realize a perfect performance.
Wiedergabe genutzt. Daher ist es empfehlenswert, die Mulde gegen Vibrationen zu
dämmen. Gut geeignete Materialien wären unter Anderem:
GZDM 3750AB-SILVER / GZDM 3750AB-GOLD / GZDM 1900ML-GOLD
(Schalldämpfende Materialien, wie Schaumstoff sollten nicht benutzt werden, da hiermit
die Bass-Performance geschwächt werden könnte.)
Due to downfire technology the whole spare wheel recess is used to boost the bass
performance. Therefore it is recommended to reinforce and damp the mould.
Suitable material could be:
GZDM 3750AB-SILVER / GZDM 3750AB-GOLD / GZDM 1900ML-GOLD
(Soft sound-deadening material like foam should be not used, because it could affect the
Fällen sollte bei der Montage des GZCS 10SUB auf ausreichenden Abstand zwischen
den schwingenden Teilen des Woofer-Chassis und der Mulde geachtet werden. Ein
Abstand von 1cm zu Membrane und Sicke sollte mindestens eingehalten werden.
A few cars come with extremely inward curved moulds. In this case a minimum distance
between the moving parts of the GZCS 10SUB driver and the mould should be
considered. A minimum distance of 1 cm (0.4”) to cone and surround should be
Gummifüße bei Bedarf mittels Distanzen und längeren Schrauben erhöht werden.
(Schrauben und Distanzen sind nicht im Lieferumfang enthalten)
To realize the recommended minimum distance (4) the 4 rubber feet could be heighten
using spacers and longer screws.
Page 4
- 4 -

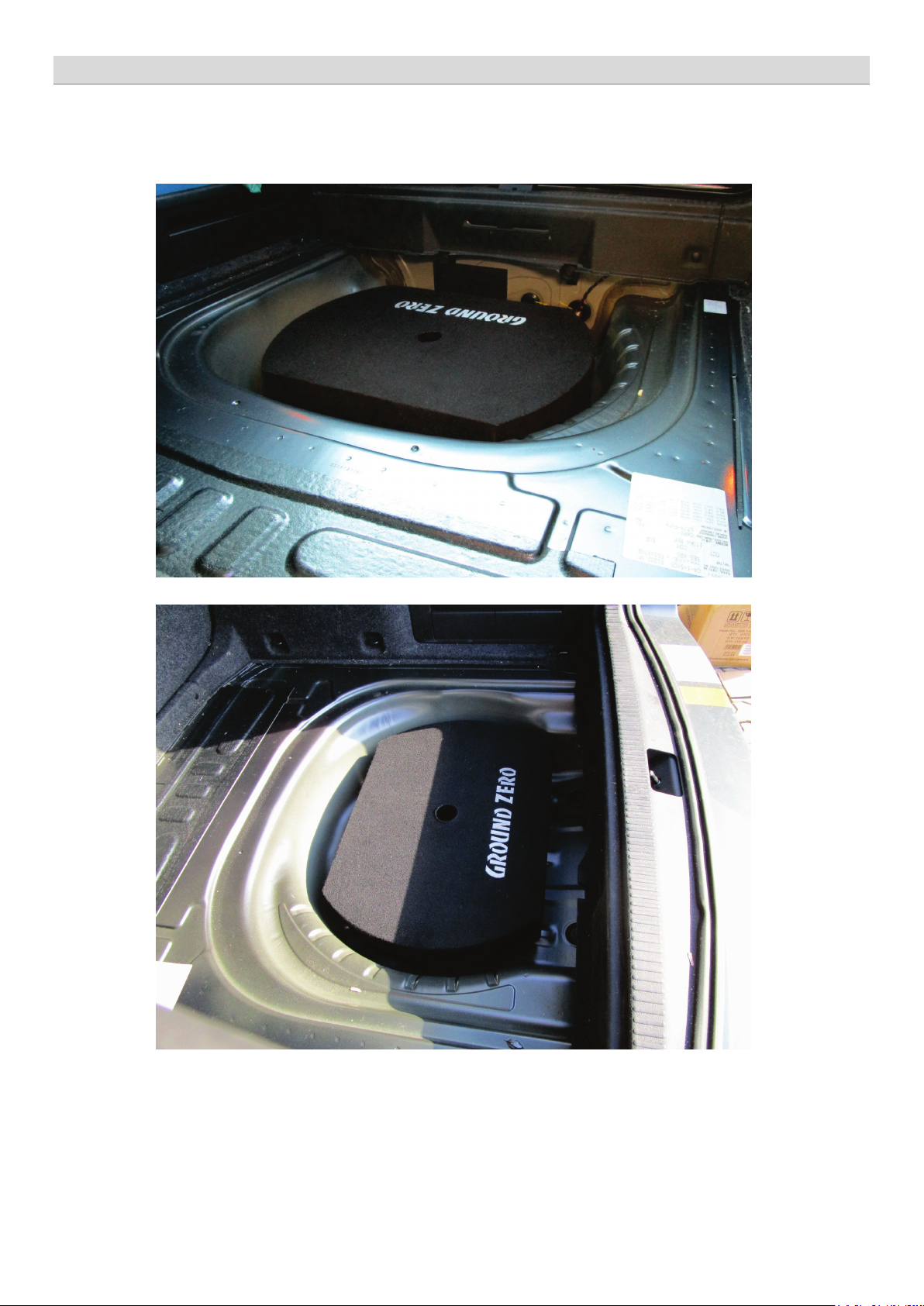

GZCS 10SUB in einer herkömmlichen VAG Reserverad-Mulde (Skoda Octavia 2015)
Anwendungsbeispiel / Example of use
GZCS 10SUB at the usual VAG spare wheel recess (Skoda Octavia 2015)
Page 5
- 5 -

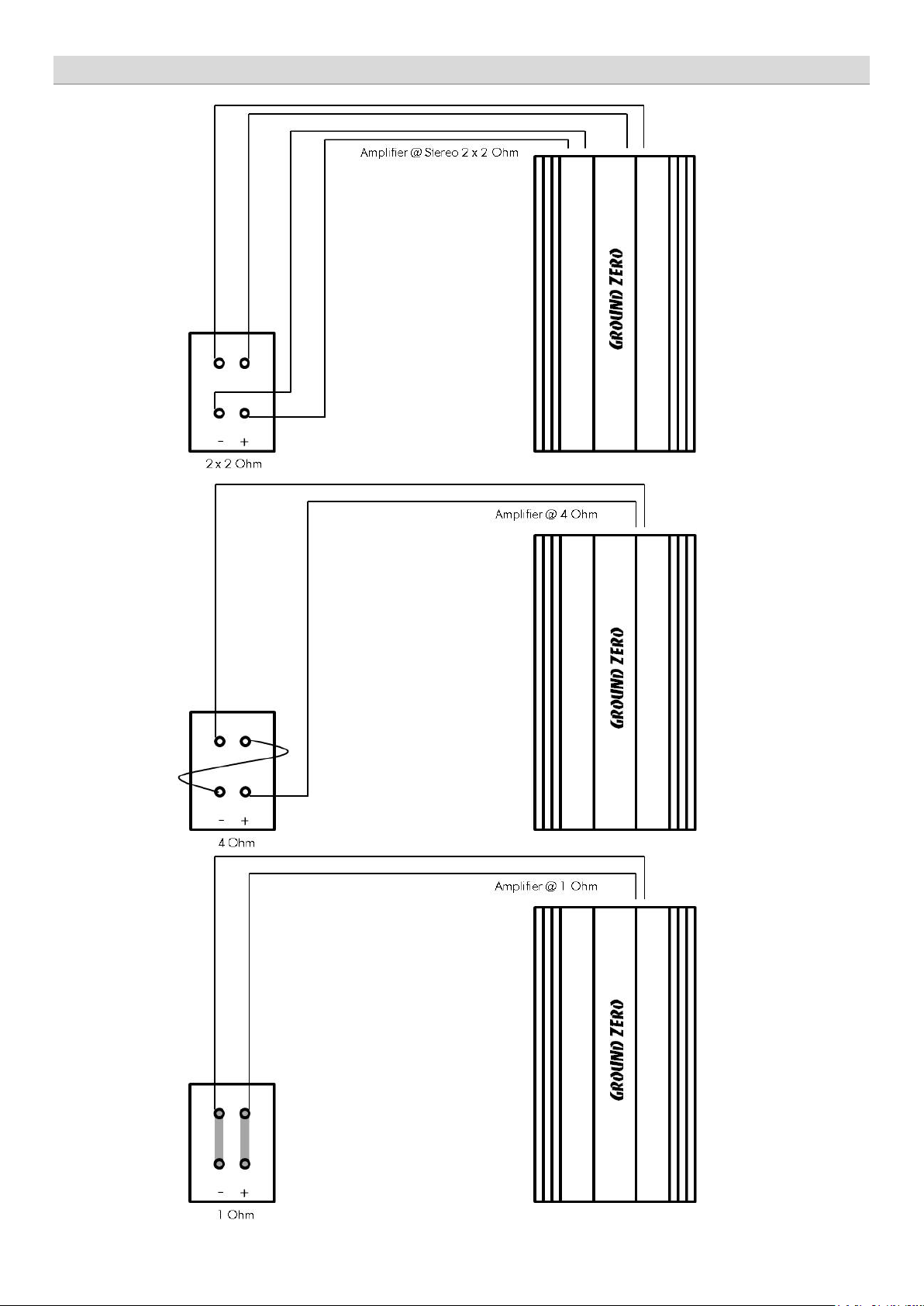

Anschluß / Wiring
Page 6
- 6 -
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme
an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Limited warranty - defective products must be returned in original packaging - please add a copy of the original purchasing invoice showing
the purchasing date and a detailed description of the failure. Failure caused by overload, misuse or by using the product for competition
purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door
overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige
veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente Garantie n'est pas applicable
lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou
Utilisation non conforme aux normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir nécessairement
des modifications ou des
améliorations au produit sans informer le client.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
