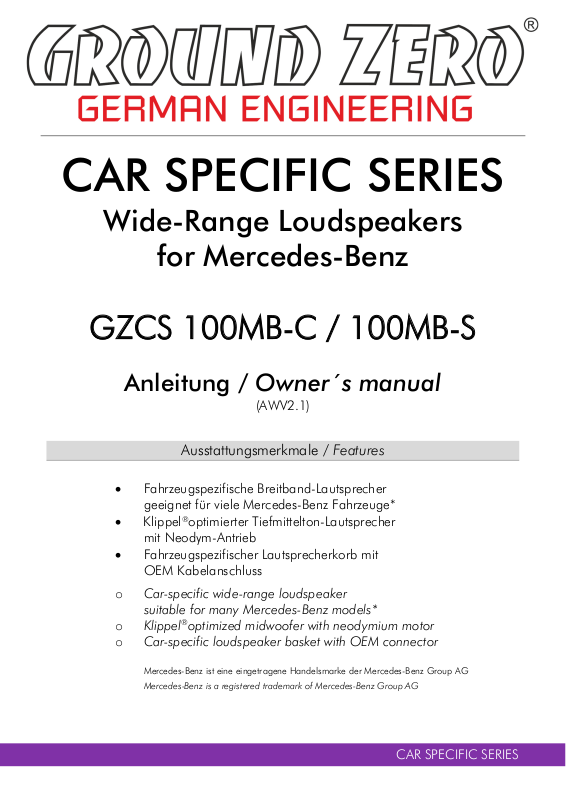

CAR SPECIFIC SERIES
CAR SPECIFIC SERIES
Wide-Range Loudspeakers
for Mercedes-Benz
GZCS 100MB-C / 100MB-S
Anleitung / Owner´s manual
Ausstattungsmerkmale / Features
• Fahrzeugspezifische Breitband-Lautsprecher
geeignet für viele Mercedes-Benz Fahrzeuge*
®
• Klippel
mit Neodym-Antrieb
• Fahrzeugspezifischer Lautsprecherkorb mit
OEM Kabelanschluss
o Car-specific wide-range loudspeaker
suitable for many Mercedes-Benz models*
o Klippel
o Car-specific loudspeaker basket with OEM connector
Mercedes-Benz ist eine eingetragene Handelsmarke der Mercedes-Benz Group AG
Mercedes-Benz is a registered trademark of Mercedes-Benz Group AG
optimierter Tiefmittelton-Lautsprecher
®
optimized midwoofer with neodymium motor
(AWV2.1)
Page 2
GROUND ZERO GZCS 100MB-C/-S
CAR SPECIFIC SERIES
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
Allgemeine Einbauhinweise / General installation note
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die
für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other
important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und
Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen.
Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die
Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren
Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und
Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der
Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich
aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.
Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte
Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter
benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.
Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid accidents and the risk of
suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage to the hearing. Music systems with high amplifier
output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of important traffic noises and distract from
what is happening on the road. Ground Zero GmbH and its sales partners expressly assume no responsibility for hearing damage, physical
damage or any damage to property or consequential damage resulting from improper or careless use or improper installation of its
products. In particular, any claims are forfeited through the use under competitive conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of the following EU directives
(including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers contain magnetized metals and
some valuable raw materials and must not be disposed of with normal household waste. Please leave defective or no longer required
components to a local recycling facility at the end of their practical use.
Sicherheitshinweise / Safety instructions
Verified with KLIPPEL®
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement system
for speaker development during the German in-house development as well as for QC reporting for
most production lines at the factory. The results of LPM and LSI measurements are the basis for
evaluating and verifying further development enabling to offer perfectly working products in any
practical application. Continuous and advanced trainings for development employees ensure the
highest possible qualification. KLIPPEL
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und
Garantie und Gewährleistungsbestimmungen
®
is a registered trademark of KLIPPEL GmbH
in der Originalverpackung erfolgen. Die Rücksendung muss für einen zügige und erfolgreiche Bearbeitung den
Kaufbeleg und eine Fehlerbeschreibung enthalten. Von der Gewährleistung ausgeschlossen sind Defekte, die durch
Überlastung, unsachgemäße Befestigung oder eine ebensolche Installation hervorgerufen werden. Wir behalten uns das
Recht vor, zukünftige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne Kunden zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and
conditions. For further information contact your local retailer or distributor
Terms of warranty
Page 3
GROUND ZERO GZCS 100MB-C / -S
CAR SPECIFIC SERIES
Wichtiger Hinweis! Um die originalen Lautsprecher zu ersetzen, müssen ggf. Verkleidungsteile oder
Important note!
Modell /
model
GZCS 100MB-C / -S
Nom. Durchmesser /
nominal diameter
Kompatibilität /
compatibility
Impedanz /
impedance
4 Ohm / ohms (GZCS 100MB-S)
4 + 4 Ohm / ohms (GZCS 100MB-C)
Membran
/ cone
Frequenzgang /
frequency response
Belastbarkeit (RMS) /
power handling (RMS)
Belastbarkeit (max) /
power handling (max)
Wirkungsgrad /
efficiency (SPL)
Resonanzfrequenz /
resonance frequency
X
max (p2p)
Technische Daten / Specifications
100 mm / 4“
Mercedes-Benz*
Glasfaser / Glass fiber
100 Hz – 17 kHz
40 Watt / Watts
60 Watt / Watts
82 dB
87 Hz
Abdeckungen demontiert werden. Hierbei sind zum Teil spezielle Hebelwerkzeuge notwendig, um
die Befestigungsclips der Verkleidungen nicht zu beschädigen. Wir empfehlen daher, den Umbau
ausschließlich von einer Fachwerkstatt durchführen zu lassen, die hierfür passendes Werkzeug
bereithält, sowie ausreichend Erfahrung bei der Installation solcher Komponenten hat, um Schäden
an Verkleidungsteilen, Karosserie, Lack oder an der elektrischer Ausstattung des Fahrzeuges durch
eine fehlerhafte oder inakkurate Montage zu vermeiden.
may require special lever tools in order not to damage the fastening clips on the panels. Therefore,
it´s strongly recommended only having the components installed by a car audio workshop or similar
specialists having the necessary tools available and sufficient experience in installing such
components in order to avoid any damage to the trim parts, bodywork, paintwork or electrical
equipment of the vehicle due to an incorrect or inaccurate installation.
In order to replace the original speaker, panels or covers need to be removed. This
Montage / Mounting
6 mm / 0.24”
Page 4
GROUND ZERO GZCS 100MB-C/-S
CAR SPECIFIC SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein.
Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich
um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die
Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle.
Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung
neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und
damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz
zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter
what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or
any other music direction. However, audio reproduction quality at each desired volume is elementary.
Some music styles require higher levels while others prefer the soft tones. GROUND ZERO considers all
the different wishes of customers during the development of new products. Along with this, the target is to
create the most realistic sound, to transfer the soul of the music and the intention of the performer.
Summarized to one phrase: RESPECT THE MUSIC!
* siehe Kompatibilitätsliste auf der Webseite
* check the compatibility chart on the web page
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25 - 85658 Egmating - Germany
Tel. +49 (0)8095 / 873 83 -0 Fax -10
www.ground-zero-audio.com
