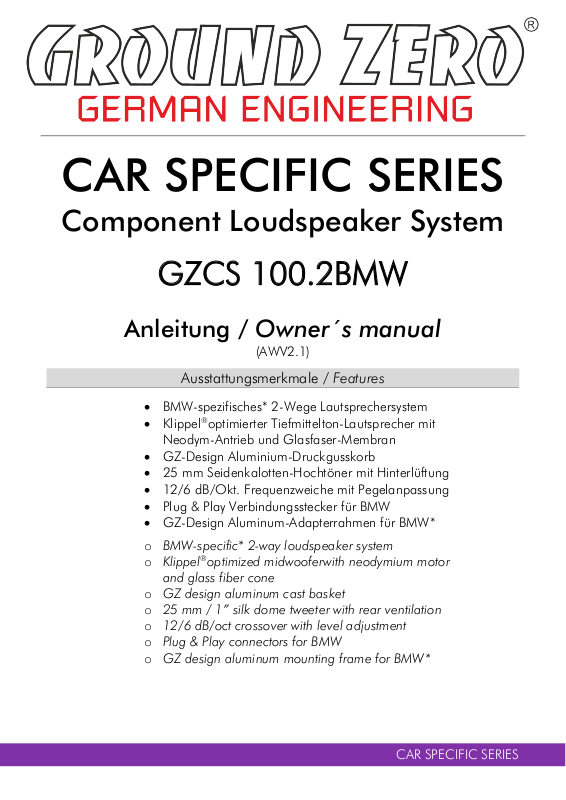

CAR SPECIFIC SERIES
CAR SPECIFIC SERIES
Component Loudspeaker System
GZCS 100.2BMW
Anleitung / Owner´s manual
Ausstattungsmerkmale / Features
• BMW-spezifisches* 2-Wege Lautsprechersystem
• Klippel
• GZ-Design Aluminium-Druckgusskorb
• 25 mm Seidenkalotten-Hochtöner mit Hinterlüftung
• 12/6 dB/Okt. Frequenzweiche mit Pegelanpassung
• Plug & Play Verbindungsstecker für BMW
• GZ-Design Aluminum-Adapterrahmen für BMW*
o BMW-specific* 2-way loudspeaker system
o Klippel
o GZ design aluminum cast basket
o 25 mm / 1” silk dome tweeter with rear ventilation
o 12/6 dB/oct crossover with level adjustment
o Plug & Play connectors for BMW
o GZ design aluminum mounting frame for BMW*
®
optimierter Tiefmittelton-Lautsprecher mit
Neodym-Antrieb und Glasfaser-Membran
®
optimized midwooferwith neodymium motor
and glass fiber cone
(AWV2.1)
Page 2
GROUND ZERO GZCS 100.2BMW
CAR SPECIFIC SERIES
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
Allgemeine Einbauhinweise / General installation note
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die
für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other
important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und
Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen.
Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die
Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren
Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und
Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der
Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich
aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.
Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte
Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter
benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.
Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid accidents and the risk of
suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage to the hearing. Music systems with high amplifier
output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of important traffic noises and distract from
what is happening on the road. Ground Zero GmbH and its sales partners expressly assume no responsibility for hearing damage, physical
damage or any damage to property or consequential damage resulting from improper or careless use or improper installation of its
products. In particular, any claims are forfeited through the use under competitive conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of the following EU directives
(including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers contain magnetized metals and
some valuable raw materials and must not be disposed of with normal household waste. Please leave defective or no longer required
components to a local recycling facility at the end of their practical use.
Sicherheitshinweise / Safety instructions
Verified with KLIPPEL®
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement system
for speaker development during the German in-house development as well as for QC reporting for
most production lines at the factory. The results of LPM and LSI measurements are the basis for
evaluating and verifying further development enabling to offer perfectly working products in any
practical application. Continuous and advanced trainings for development employees ensure the
highest possible qualification. KLIPPEL
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und
Garantie und Gewährleistungsbestimmungen
®
is a registered trademark of KLIPPEL GmbH
in der Originalverpackung erfolgen. Die Rücksendung muss für einen zügige und erfolgreiche Bearbeitung den
Kaufbeleg und eine Fehlerbeschreibung enthalten. Von der Gewährleistung ausgeschlossen sind Defekte, die durch
Überlastung, unsachgemäße Befestigung oder eine ebensolche Installation hervorgerufen werden. Wir behalten uns das
Recht vor, zukünftige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne Kunden zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and
conditions. For further information contact your local retailer or distributor
Terms of warranty
Page 3
GROUND ZERO GZCS 100.2BMW
CAR SPECIFIC SERIES
Wichtiger Hinweis! Um die originalen Lautsprecher zu ersetzen, müssen Türverkleidungen sowie
Important note!
installation.

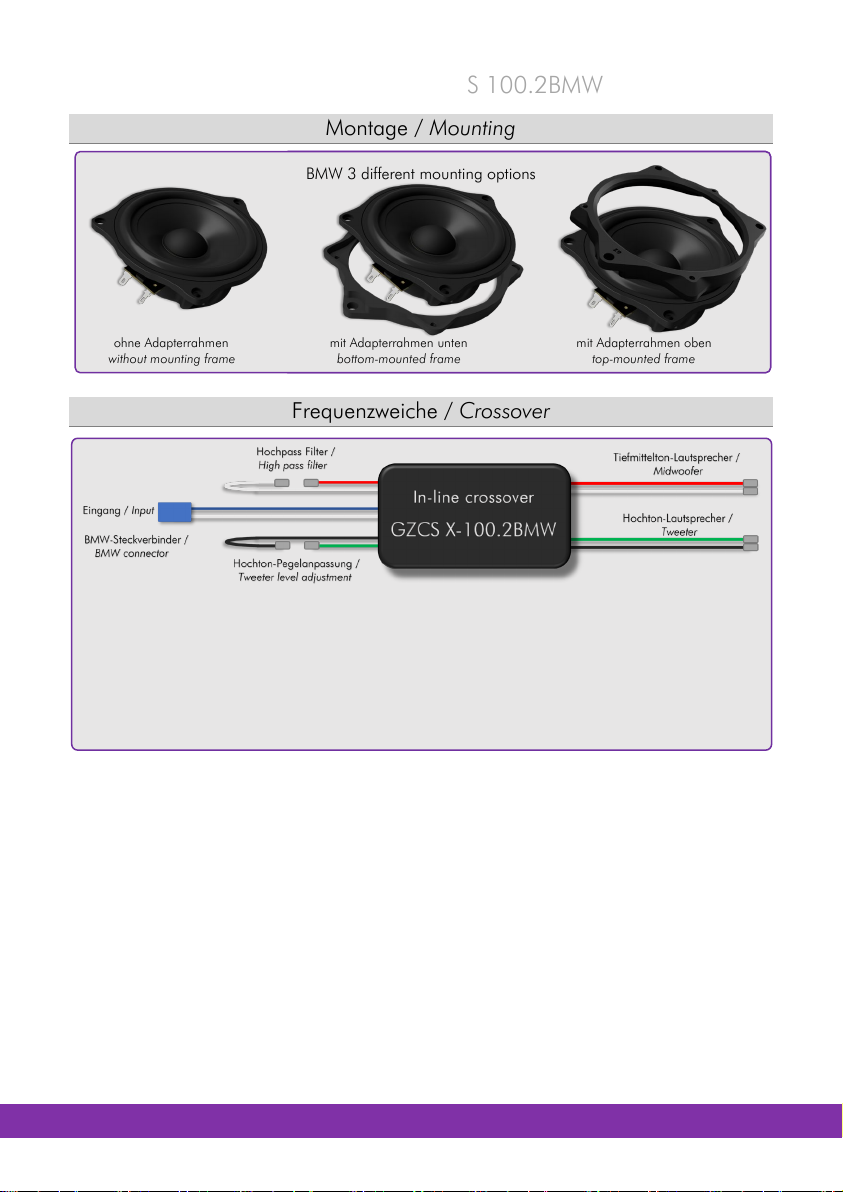

BMW 3 different mounting options
ohne Adapterrahmen mit Adapterrahmen unten mit Adapterrahmen oben
without mounting frame bottom-mounted frame top-mounted frame
Hochton-Pegelanpassung
Hochpassfilter (@ 250 Hz / 6dB/Okt.)
Red & white wire connected HPF off
Schwarze & grüne Leitung verbunden 0 dB
Schwarze & grüne Leitung nicht verbunden -2 dB
Tweeter level adjustment
Black & green wire connected 0 dB
Black & green wire not connected
teilweise weitere Verkleidungen (z.B. an der A-Säule) demontiert werden. Hierbei sind zum Teil
spezielle Hebelwerkzeuge notwendig, um die Befestigungsclips der Verkleidungen nicht zu
beschädigen. Wir empfehlen daher, den Umbau ausschließlich von einer Fachwerkstatt
durchführen zu lassen, die hierfür passendes Werkzeug bereithält, sowie ausreichend Erfahrung bei
der Installation solcher Komponenten hat, um Schäden an Verkleidungsteilen, Karosserie, Lack
oder an der elektrischer Ausstattung des Fahrzeuges durch eine fehlerhafte oder inakkurate
Montage zu vermeiden.
on the A-pillar) need to be removed. This may require special lever tools in order not to damage the
fastening clips on the panels. Therefore, it´s strongly recommended only having the components
installed by a car audio workshop or similar specialists having the necessary tools available and
sufficient experience in installing such components in order to avoid any damage to the trim parts,
bodywork, paintwork or electrical equipment of the vehicle due to an incorrect or inaccurate
In order to replace the original speakers, door panels and some other panels (e.g.
Montage / Mounting
Frequenzweiche / Crossover
Mittels aktiviertem HPF können tiefe Frequenzen begrenzt
werden, wenn kein aktiver HPF vorhanden ist
Rote & weiße Leitung nicht verbunden HPF aktiviert
Rote & weiße Leitung verbunden HPF deaktiviert
High pass filter (@ 250 Hz / 6 dB/oct)
Using the HPF very low frequencies can be limited in case
there is no active HPF available
-2 dB
Red & white wire not connected HPF on
Page 4
GROUND ZERO GZCS 100.2BMW
CAR SPECIFIC SERIES
Modell /
model
GZCS 100.2BMW
Nom. Durchmesser /
nominal diameter
Kompatibilität /
compatibility
Impedanz /
impedance
Frequenzgang /
frequency response
Übergangsfrequenz /
cross frequency
Belastbarkeit (RMS) /
power handling (RMS)
Belastbarkeit (max) /
power handling (max)
Wirkungsgrad /
efficiency (SPL)
Resonanzfrequenz /
resonance frequency
X
max (p2p)
Technische Daten / Specifications
100 mm / 4“ midrange & 25 mm / 1“ tweeter
BMW*
4 Ohm / ohms
70 Hz – 24 kHz
5000 Hz
70 Watt / Watts
110 Watt / Watts
87 dB
77 Hz (midwoofer)
7 mm / 0.28”
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es
kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz,
Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils
gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln,
während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der
Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu
erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz
zusammengefasst: RESPECT THE MUSIC!
istening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter what kind of music
is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction.
However, audio reproduction quality at each desired volume is elementary. Some music styles require higher levels
while others prefer the soft tones. GROUND ZERO considers all the different wishes of customers during the
development of new products. Along with this, the target is to create the most realistic sound, to transfer the soul of the
music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
* siehe Kompatibilitätsliste auf der Webseite
* check the compatibility chart on the web page
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25 - 85658 Egmating - Germany
Tel. +49 (0)8095 / 873 83 -0 Fax -10
www.ground-zero-audio.com
