Page 1
Anleitung /
Owner´s manual
AWV4.0
COMPETITION SERIES
High-Power Midrange Loudspeaker
GZCM 8.0XSPL
Page 2
COMPETITION SERIES
GROUND ZERO GZCM 8.0XSPL
Spezifikationen / Specifications
• Hochleistungs-Mitteltonlautsprecher
• Klippel® optimiert
• Hoher Wirkungsgrad (SPL)
• Faserverstärkte Papiermembran
• UV resistent und wasserabweisend
• 30 mm CCA Schwingspule
• Linearisierter Ferrit-Antrieb
• Resonanzarmer Stahlkorb
• Textil-Sicke in Wellenform
o High-power midrange loudspeaker
o Klippel® optimized
o High efficiency (SPL)
o Fiber reinforced paper cone
o UV resistant and water repellant
o 30 mm / 1.2” CCA voice coil
o Linearized ferrite motor
o Resonance-free steel basket
o Wave shaped textile surround
Page 3
GROUND ZERO GZCM 8.0XSPL
COMPETITION SERIES
Allgemeine Einbauhinweise / General installation note
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
o Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other
important vehicle parts!
o Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
o Keep the wiring away from the antenna and electronic devices contributing to radio reception
o Lay the power supply wiring always separated from speaker wiring to avoid disturbance
o Use adequately dimensioned power and speaker wires to connect the component
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle
und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des
Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel
können auß erdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die
Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden,
körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder
durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche
Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven
(einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die
allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf
verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den
normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu
einer lokalen Recyclingeinrichtung gebracht werden.
Safety instructions
suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage t o the hearing. M usic systems with high
amplifie r output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of important traffic
noises and distract from what is happening on the road. Ground Zero GmbH and it s sales partners expressly assume no
responsibility for hearing damage, physical damage or any damage to property or consequential damage resulting from
improper o r careless use or improper installat ion of its products. In particular, any claim s are forfeited through the use under
competitive conditions.
Manufacturer's declaration
directives (including all applic able chan ges): 2011/65 / EU RoHS2 and 2001/95 / EC directive on general product safety.
The full text of the EU declaration of co nformity is available at www.ground-zero-audio.com. Loudspeakers contain magnetized
metals and some valuable raw materials and must not be dispo sed of with normal household waste. Please leave defective or no
longer re quired co mponents to a local recycling facility at the end of their practical use.
: Keep all parts of the content and the packaging away from children an d pet s to avo id accidents and t he risk of
Garantie und Gewährleistungsbestimmungen / Terms of warranty
Sicherheitshinweise / Safety instructions
www.ground-zero-audio.com
: Hereby, Ground Zero GmbH declares that this product conforms to the rules of the following EU
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von
der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an
Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and
conditions. For further information contact your local retailer or distributor.
Page 4
GROUND ZERO GZCM 8.0XSPL
COMPETITION SERIES
Modell /
model
GZCM 8.0XSPL
Impedanz /
Impedance
Frequenzgang /
Frequency response
Wirkungsgrad /
Efficiency (SPL)
Belastbarkeit /
Power handling
(RMS)
Belastbarkeit /
Power handling
(max.)
Maximale Auslenkung /
Max. excursion
Resonanzfrequenz /
Resonance frequency
Schwingspule / voice coil
Spezifikationen / Specifications
4 Ohm / ohms
120 Hz – 11 kHz
95 dB
170 Watt / Watts
420 Watt / Watts
9 mm / 0.35“ (p2p)
81Hz
Ø 30 mm / 1.2”

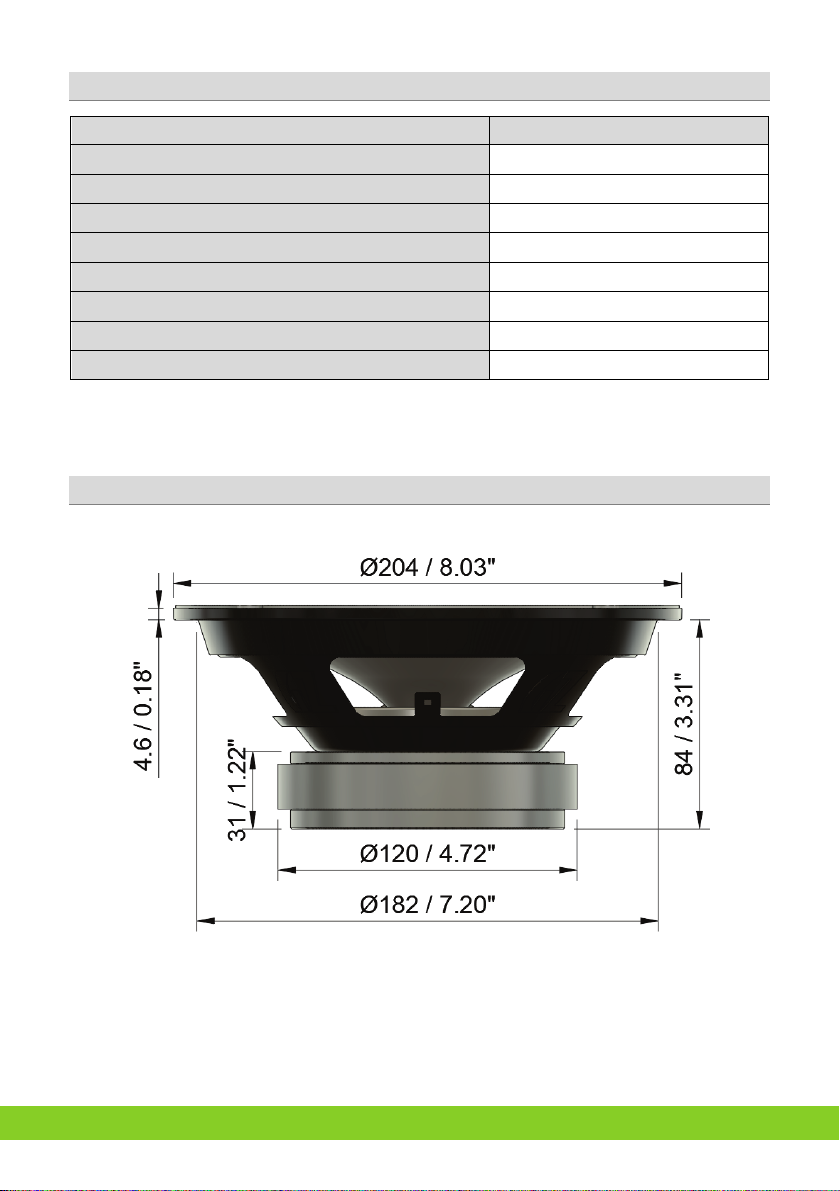

Lochkreisdurchmesser / Bolt circle diameter: Ø195 / 7.68“ (4x Ø5 / 0.20“)
Maße [mm] / Dimensions
Page 5
GROUND ZERO GZCM 8.0XSPL
COMPETITION SERIES
LOUDSOFT is a product of Loudsoft Ltd. ApS Denmark
Verified with KLIPPEL®
GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D
Analyzer KA3 System für die Lautsprecher- und Subwooferentwicklung in
Deutschland sowie für das QC-Reporting der meisten Produktionslinien
während der Fertigung. Die Ergebnisse der LPM- und LSI-Messungen
sind die Grundlage für die Bewertung und Überprüfung der
Weiterentwicklung, für alle praktischen Anwendungen perfekt
funktionierende Produkte anbieten zu können. Kontinuierliche Aus- und
Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche
Qualifikation.
KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH
GROUND ZERO is using the worldwide accepted
KA3
measurement system for speaker development during the German
in-house development as well as for QC reporting for most production
lines at the factory. The results of LPM and LSI measurements are the
basis for evaluating and verifying further development enabling to offer
perfectly working products in any practical application. Continuous and
advanced trainings for development employees ensure the highest
possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
KLIPPEL® R&D Analyzer
Developed with LOUDSOFT
Ground Zero verwendet zur Entwicklung die Simulationssoftware
FINECone
durch FEM-Berechnungen eine optimale Auslegung von
Membranformen, Membranmaterialien, Magnetantrieben, Sicken- und
Zentrierspinnen. Sie sind Teil einer modernen Lautsprecherentwicklung.
LOUDSOFT ist ein Produkt der Loudsoft Ltd. ApS Dänemark
Ground Zero uses simulation software FINECone, FINEMotor and
FINESuspension for development. These tools allow optimal design of
cone shapes, cone materials, magnet drives, surrounds and spiders
through FEM calculations. They are part of a modern loudspeaker
development.
FINEMotor und FINESuspension. Diese Tools ermöglichen
Page 6
GROUND ZERO GZCM 8.0XSPL
COMPETITION SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein.
Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich
um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die
Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle.
Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung
neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und
damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz
zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter
what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock
or any other music direction. However, audio reproduction quality at each desired volume is elementary.
Some music styles require higher levels while others prefer the soft tones.
GROUND ZERO considers all the different wishes of customers during the development of new
products. Along with this, the target is to create the most realistic sound, to transfer the soul of the music
and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO – Internationaler Sponsor der
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25 - 85658 Egmating - Germany
Tel. +49 (0)8095 / 873 83 -0 Fax -10
www.ground-zero-audio.com
