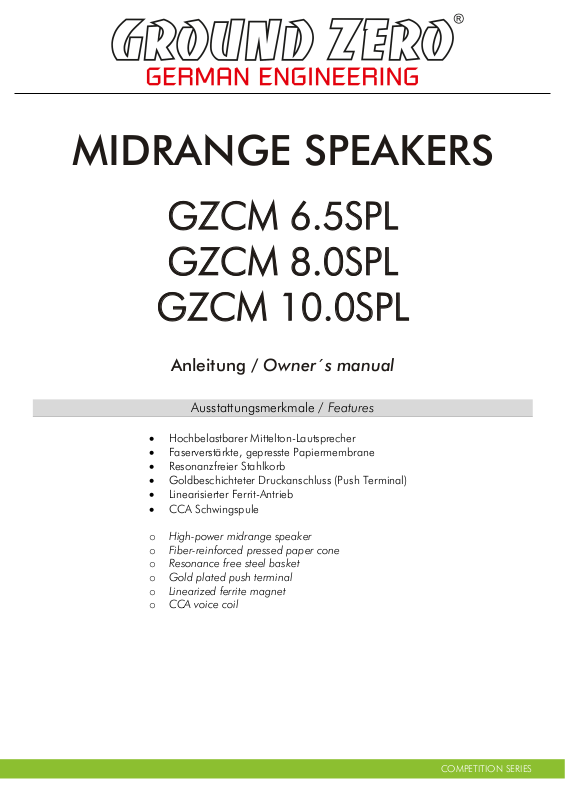

COMPETITION SERIES
MIDRANGE SPEAKERS
GZCM 6.5SPL
GZCM 8.0SPL
GZCM 10.0SPL
Anleitung / Owner´s manual
Ausstattungsmerkmale / Features
• Hochbelastbarer Mittelton-Lautsprecher
• Faserverstärkte, gepresste Papiermembrane
• Resonanzfreier Stahlkorb
• Goldbeschichteter Druckanschluss (Push Terminal)
• Linearisierter Ferrit-Antrieb
• CCA Schwingspule
o High-power midrange speaker
o Fiber-reinforced pressed paper cone
o Resonance free steel basket
o Gold plated push terminal
o Linearized ferrite magnet
o CCA voice coil
Page 2
GROUND ZERO GZCM Midrange Speakers
COMPETITION SERIES
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Page 3
COMPETITION SERIES
Modell / model
GZCM 6.5SPL
GZCM 8.0SPL
GZCM 10.0SPL
Lautsprecher Ø / speaker Ø
Impedanz / impedance
Frequenzgang /
frequency response
Belastbarkeit /
power handling
(Watt RMS)
Belastbarkeit /
power handling
(Watt max.)
Wirkungsgrad /
sensitivity
Resonanzfrequenz /
resonance frequency
(Fs)
V
as
Q
ms
Q
es
Qts
BL
Re (ohms)
Le (mH)
M
ms
(grams)
C
ms
(mm/N)
R
ms
(kg/s)
Schwingspule Ø / v
oice coil
Magnet /
magnet
Einbaudurchmesser /
mounting diameter
Einbautiefe /
mounting depth
GROUND ZERO GZCM Midrange Speakers
Technische Daten / Specifications
165 mm / 6.5” 206 mm / 8.11” 258 mm / 10.16”
4 Ohm / ohms
220 Hz – 10 kHz 140 Hz – 10 kHz 100 Hz – 10 kHz
100 150 200
300 400 500
94 dB 95 dB 96 dB
189.4 Hz 90.6 Hz 76.2 Hz
1.9 L / 0.067 ft³ 17.2 L / 0.607 ft³ 31.0 L / 1.095 ft³
4.98 3.75 4.07
1.19 0.68 0.77
0.96 0.58 0.65
5.1 5.8 6.9
2.9 3.1 3.2
0.02 0.02 0.03
8.9 12.9 23.6
0.08 0.24 0.18
2.1 2.0 2.8
Ø
Ø 38 mm / 1.5” Ø 38 mm / 1.5” Ø 50 mm / 2.0”
Ø 120 mm / 4.72” Ø 130 mm / 5.12” Ø 146 mm / 5.75”
Ø 143 mm / 5.63” Ø 182 mm / 7.17” Ø 231 mm / 9.09”
72 mm / 2.83” 87 mm / 3.43“ 98 mm / 3.86“
Page 4
GROUND ZERO GZCM Midrange Speakers
COMPETITION SERIES
Listening to music can be emotional, impressive, relaxing or
Jazz, Electro,
However,
s
s
t wishes of customers
, the
d, to transfer the soul of
former. Summarized to
one phrase: RESPECT THE MUSIC!
Musik hören kann unter anderem emotional, beeindruckend,
zusammengefasst: RESPECT THE MUSIC!
entspannend oder unterhaltsam sein. Dabei spielt es kaum
eine Rolle, welche Art von Musik der jeweils persönliche
Favorit ist, also ob es sich um instrumentale Musik, Jazz,
Electro, Latin, Klassik, Rock oder eine andere Musikrichtung
handelt. Die Wiedergabequalität bei dem jeweils gewünschten
Pegel spielt dabei hingegen eine wichtige Rolle. Manche
Musik verlangt nach gehobenen Pegeln, während andere eher
leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen
Wünsche der Kunden bei der Entwicklung neuer Produkte.
Hierbei gilt stets die Zielsetzung, einen möglichst realistischen
Sound zu erzeugen und damit die Seele der Musik und die
Intention des Künstlers zu vermitteln. Zu einem einzigen Satz
enjoyable. At that, it doesn´t really matter what kind of music is
the personal favorite, whether it´s Instrumental,
Latin, Classic, Rock or any other music direction.
audio reproduction quality at each desired volume i
elementary. Some music styles require higher levels while other
prefer the soft tones.
GROUND ZERO considers all the differen
during the development of new products. Along with this
target is to create the most realistic soun
the music and the intention of the per
Garantie und Gewährleistungsbestimmungen / terms of warranty
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.
Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch
Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige
Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
