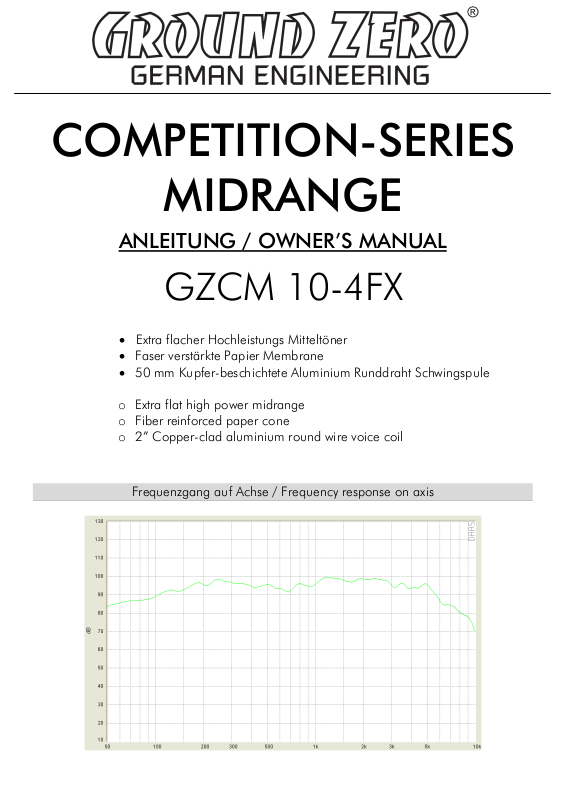

Page 1
COMPETITION-SERIES
MIDRANGE
ANLEITUNG / OWNER’S MANUAL
GZCM 10-4FX
• Extra flacher Hochleistungs Mitteltöner
• Faser verstärkte Papier Membrane
• 50 mm Kupfer-beschichtete Aluminium Runddraht Schwingspule
o Extra flat high power midrange
o Fiber reinforced paper cone
o 2” Copper-clad aluminium round wire voice coil
Frequenzgang auf Achse / Frequency response on axis
Page 2
Technische Daten / Specifications
Model
GZCM 10-4FX
Durchmesser /
Diameter
Impedanz /
Impedance
Frequenzgang /
frequency response
Power Watt RMS
Power Watt Maximum
SPL / Sensivity /
1W / 1m
FS - VAS
QMS - QES - QTS
BL - RE - LE
MMS - CMS - RMS
Schwingspule / Voicecoil
50 mm / 2” EISV-CCAW*
Magnet
Einbaudurchmesser /
Mounting diameter
Einbautiefe /
Mounting Depth
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
257 mm / 10.12”
4 Ω
120 Hz – 5 kHz
200
500
96 dB
91.2 Hz - 23.5 L / 0.83 cu.ft.
8.05 - 0.75 – 0.69
7.6 N/A – 3.2 Ohm – 0.30 mH
23.9 Gr – 0.13 mm/N – 1.7 Kg/s
* Hoch temp eraturfeste Kup fer-b eschichtete
Aluminium Runddraht Schwingspule /
High temperature copper-clad aluminium
round wire voice coil
145 mm / 5.71”
31oz Ferrit
230 mm / 9.06”
76 mm / 2.99”
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme
an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Limited warranty - defective products must be returned in original packaging - please add a copy of the original purchasing invoice showing
the purchasing date and a detailed description of the failure. Failure caused by overload, misuse or by using the product for competition
purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door
overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige
veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente Garantie n'est pas applicable
lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou
Utilisation non conforme aux normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir nécessairement
customer about this in advance.
des modifications ou des améliorations au produit sans informer le client.
Ground Zero GmbH
