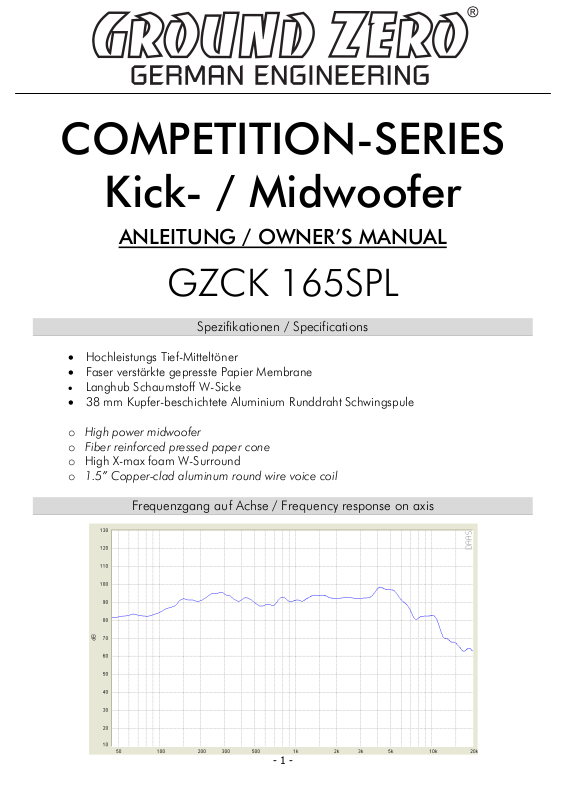

Page 1
COMPETITION-SERIES
Kick- / Midwoofer
ANLEITUNG / OWNER’S MANUAL
GZCK 165SPL
Spezifikationen / Specifications
• Hochleistungs Tief-Mitteltöner
• Faser verstärkte gepresste Papier Membrane
• Langhub Schaumstoff W-Sicke
• 38 mm Kupfer-beschichtete Aluminium Runddraht Schwingspule
o High power midwoofer
o Fiber reinforced pressed paper cone
o High X-max foam W-Surround
o 1.5” Copper-clad aluminum round wire voice coil
Frequenzgang auf Achse / Frequency response on axis
- 1 -
Page 2
Technische Daten / Specifications
Model
GZCK 165SPL
Durchmesser /
Diameter
Impedanz /
Impedance
Frequenzgang /
frequency response
Power Watt RMS
Power Watt Maximum
SPL / Sensivity /
1W / 1m
FS - VAS
QMS - QES - QTS
BL - RE - LE
MMS - CMS - RMS
Schwingspule / Voicecoil
Ø 38 mm / 1.5” EISV-CCAW*
Magnet
Einbaudurchmesser /
Mounting diameter
Einbautiefe /
Mounting Depth
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
167 mm / 6.57”
4 Ω
50 Hz – 4 kHz
100
250
93 dB
56.8 Hz – 16.2 L / 0.57 cu.ft.
9.12 - 0.32 - 0.31
6.9 N/A – 3.3 Ohm – 0.29 mH
12.7 Gr – 0.62 mm/N – 0.5 Kg/s
* Hoch temp eraturfeste Kupfer-bes chichtete
Aluminium Runddraht Schwingspule /
High temperature copper-clad aluminium
round wire voice coil
Ø 110 mm / 4.33”
25oz Ferrit
Ø 145 mm / 5.7”
71.5 mm / 2.81”
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei
Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder
Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Ø
Ground Zero GmbH
