COMPETITION PRO SERIES
High-Power Fullrange Loudspeaker
COMPETITION PRO SERIES

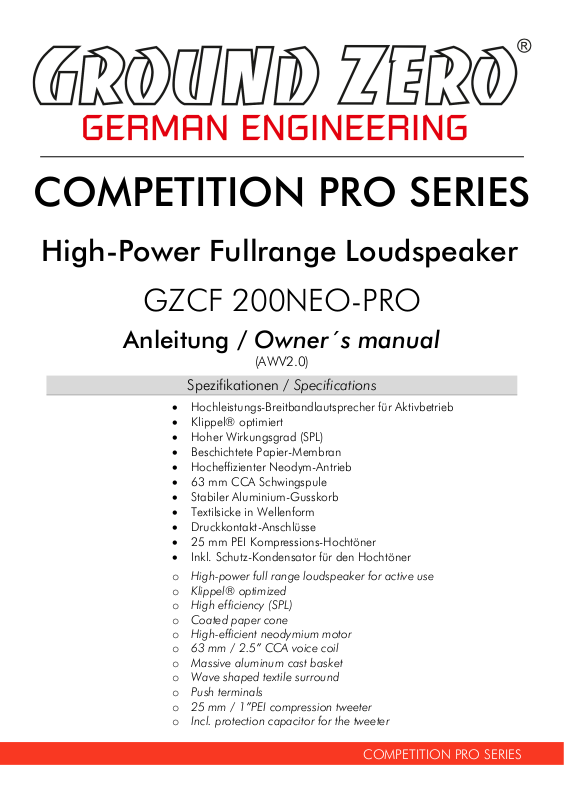

GZCF 200NEO-PRO
Anleitung / Owner´s manual
Spezifikationen / Specifications
• Hochleistungs-Breitbandlautsprecher für Aktivbetrieb
• Klippel® optimiert
• Hoher Wirkungsgrad (SPL)
• Beschichtete Papier-Membran
• Hocheffizienter Neodym-Antrieb
• 63 mm CCA Schwingspule
• Stabiler Aluminium-Gusskorb
• Textilsicke in Wellenform
• Druckkontakt-Anschlüsse
• 25 mm PEI Kompressions-Hochtöner
• Inkl. Schutz-Kondensator für den Hochtöner
o High-power full range loudspeaker for active use
o Klippel® optimized
o High efficiency (SPL)
o Coated paper cone
o High-efficient neodymium motor
o 63 mm / 2.5” CCA voice coil
o Massive aluminum cast basket
o Wave shaped textile surround
o Push terminals
o 25 mm / 1”PEI compression tweeter
o Incl. protection capacitor for the tweeter
(AWV2.0)
Page 2
GROUND ZERO GZCF 200NEO-PRO
COMPETITION PRO SERIES
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill holes to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle
und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des
Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel
können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die
Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden,
körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder
durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche
Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven
(einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die
allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com
verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den
normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu
einer lokalen Recyclingeinrichtung gebracht werden.
Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid accidents and the risk
of suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage to the hearing. Music systems with
high amplifier output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of important
traffic noises and distract from what is happening on the road. Ground Zero GmbH and its sales partners expressly assume no
responsibility for hearing damage, physical damage or any damage to property or consequential damage resulting from
improper or careless use or improper installation of its products. In particular, any claims are forfeited through the use under
competitive conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of the following EU
directives (including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers contain magnetized
metals and some valuable raw materials and must not be disposed of with normal household waste. Please leave defective or
no longer required components to a local recycling facility at the end of their practical use.
Im Lieferumfang befindet sich ein 3.3 µF Kondensator, welcher bei geringen Pegeln als Schutzelement in
Reihe zu dem Hochtöner geschaltet werden kann und als 6 dB/Okt. Hochpass-Filter wirkt. Der GZCF
200NEO-PRO ist jedoch grundsätzlich als 2-Wege Lautsprecher zur Verwendung im Aktivbetrieb
konzipiert. Es wird daher dringend empfohlen, die Übergangsfrequenzen mittels eines DSP oder einer
aktiven Frequenzweiche festzulegen.
The package content includes a 3.3 µF protecting capacitor which can be connected at low to medium
levels in series to the tweeter working as a 6 dB / oct. high pass filter. However, the GZCF 200NEOPRO is basically designed as a 2-way loudspeaker for active use. Therefore, it´s strongly recommended
setting the crossover frequencies using a DSP or an active crossover.
Allgemeine Einbauhinweise / General installation note
Sicherheitshinweise / Safety instructions
Hochtonschutz / Tweeter protection
Page 3
GROUND ZERO GZCF 200NEO-PRO
COMPETITION PRO SERIES
Hochtöner / tweeter
Tieftöner / midwoofer
Modell / model
GZCF 200NEO-PRO
Nom. Lautsprecherdurchmesser /
nominal speaker diameter
Impedanz /
impedance
Frequenzgang /
frequency response
120 Hz – 20 kHz
Belastbarkeit /
power handling (RMS)
Belastbarkeit /
power handling (max)
Wirkungsgrad /
sensitivity
Resonanzfrequenz /
resonance frequency
(Tieftöner/
midwoofer
)
V
as
(Tieftöner/
midwoofer
)
Q
ms
(Tieftöner/
midwoofer
)
Q
es
(Tieftöner/
midwoofer
)
0.19
Q
ts
(Tieftöner/
midwoofer
)
B
L
(Tieftöner/
midwoofer
)
R
e
(Tieftöner/
midwoofer
)
3.29 Ohm / ohms
L
e
(Tieftöner/
midwoofer
)
M
ms
(Tieftöner/
midwoofer
)
17.63 g
C
ms
(Tieftöner/
midwoofer
)
X
max
(p2p) (Tieftöner/
midwoofer
)
Schwingspule / v
oice coil
(Tieftöner/
midwoofer
)
Magnet /
magnet
(Tieftöner/
midwoofer
)
Ø 105 mm / 4.1” Neodym / neodymium
Einbauausschnitt /
mounting cutout
Ø 181 mm / 7.12”
Einbautiefe /
mounting depth
Spezifikationen / Specifications
200 mm / 8”
4 + 4 Ohm / ohms
250 + 50 Watt / Watts (midwoofer/tweeter)
400 / 100 Watt / Watts (midwoofer/tweeter)
99 dB
83.5 Hz
13.25 L / 0.468 ft³
3.72
0.18
12.74 N/A
0.36 mH
0.21 mm/n
12 mm / 0.47“
Ø 63 mm / 2.5”

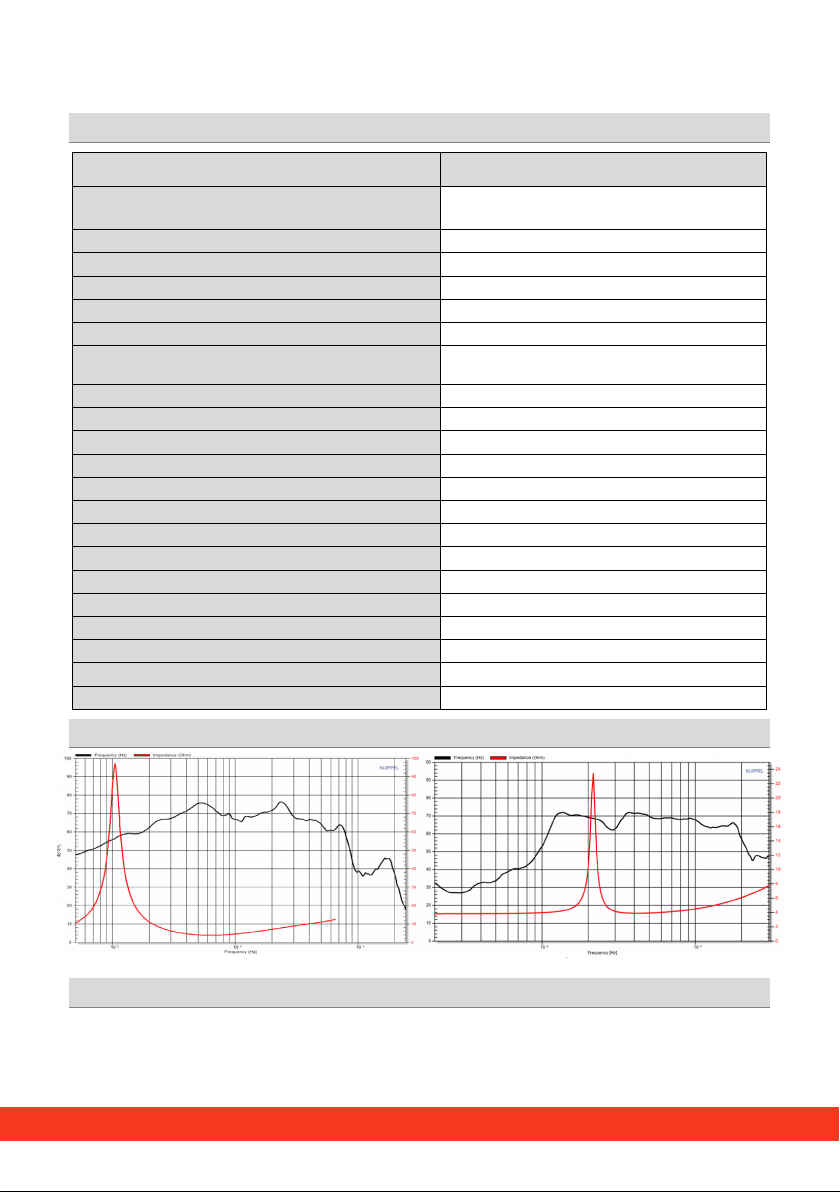

Frequenzgang / Frequency response
Für den Hochtöner wird eine aktives Hochpass-Filter ≥ 5000 Hz @ 12 dB/Okt. empfohlen. Je höher
die Übergangsfrequenz und Flankensteilheit, desto höher ist generell auch die Belastbarkeit.
The active high pass filter frequency should be set ≥ 5000 Hz @ 12 dB/oct. In general, even higher
crossover points and slopes increase the power handling capability for high level setups.
Empfehlung / Recommendations
104 mm / 4.09”
Page 4
GROUND ZERO GZCF 200NEO-PRO
COMPETITION PRO SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es
kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik,
Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils
gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln,
während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der
Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu
erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz
zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter what kind of
music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction.
However, audio reproduction quality at each desired volume is elementary. Some music styles require higher levels
while others prefer the soft tones. GROUND ZERO considers all the different wishes of customers during the
development of new products. Along with this, the target is to create the most realistic sound, to transfer the soul of the
music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement
system for speaker development during the German in-house development as well as for QC
reporting for most production lines at the factory. The results of LPM and LSI measurements are
the basis for evaluating and verifying further development enabling to offer perfectly working
products in any practical application. Continuous and advanced trainings for development
employees ensure the highest possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Garantie und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und
in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung
oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen
oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and
conditions. For further information contact your local retailer or distributor.
GROUND ZERO Produkte werden in Deutschland entwickelt
Verified with KLIPPEL®
Terms of warranty
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25 - 85658 Egmating - Germany
Tel. +49 (0)8095 / 873 83 -0 Fax -10
www.ground-zero-audio.com
