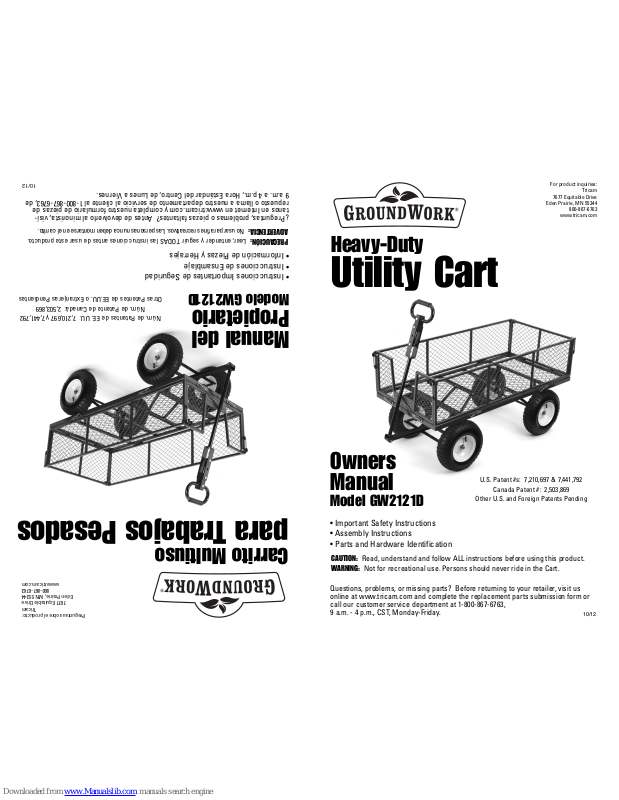

Ground Work GW2121D Owner's Manual
Owners
Manual
Model GW2121D
• Important Safety Instructions
• Assembly Instructions
• Parts and Hardware Identification
Heavy-Duty
Utility Cart
For product inquiries:
Tricam
7677 Equitable Drive
Eden Prairie, MN 55344
800-867-6763
www.tricam.com
CAUTION: Read, understand and follow ALL instructions before using this product.
WARNING: Not for recreational use. Persons should never ride in the Cart.
Questions, problems, or missing parts? Before returning to your retailer, visit us
online at www.tricam.com and complete the replacement parts submission form or
call our customer service department at 1-800-867-6763,
9 a.m. - 4 p.m., CST, Monday-Friday.
10/12
Manual del
Propietario
Modelo GW2121D
• Instrucciones Importantes de Seguridad
• Instrucciones de Ensamblaje
• Información de Piezas y Herrajes
Carrito Multiuso
para Trabajos Pesados
Preguntas sobre el producto:
Tricam
7677 Equitable Drive
Eden Prairie, MN 55344
800-867-6763
www.tricam.com
PRECAUCIÓN: Leer, entender y seguir TODAS las instrucciones antes de usar este producto.
ADVERTENCIA: No usar para fines recreativos. Las personas nunca deben montarse en el carrito.
¿Preguntas, problemas o piezas faltantes? Antes de devolverlo al minorista, visí-
tanos en Internet en www.tricam.com y completa nuestro formulario de piezas de
repuesto o llama a nuestro departamento de servicio al cliente al 1-800-867-6763, de
9 a.m. a 4 p.m., Hora Estándar del Centro, de Lunes a Viernes.
10/12
U.S. Patent #s: 7,210,697 & 7,441,792
Canada Patent #: 2,503,869
Other U.S. and Foreign Patents Pending
Núm. de Patentes de EE. UU. 7,210,697 y 7,441,792
Núm. de Patente de Canadá: 2,503,869
Otras Patentes de EE.UU. o Extranjeras Pendientes
A. Fence Assembly Pins (8)
B. M8x210 Carriage Bolt (1)
C. M8 Washers (8)
D. M8 Lock Nuts (8)
E. M10 Washer (1)
F. Cotter Pin (1)
G. M6x17 Shoulder Bolts (2)
H. M6 Washers (2)
I. M6 Lock Nuts (2)
J. M8x20 Carriage Bolts (4)
K. Wheel Spacers (4)
L. M12 Washers (4)
M. M12 Lock Nuts (4)
N. M8x60 Hex Bolt (1)
O. M8x20 Hex Bolt (2)

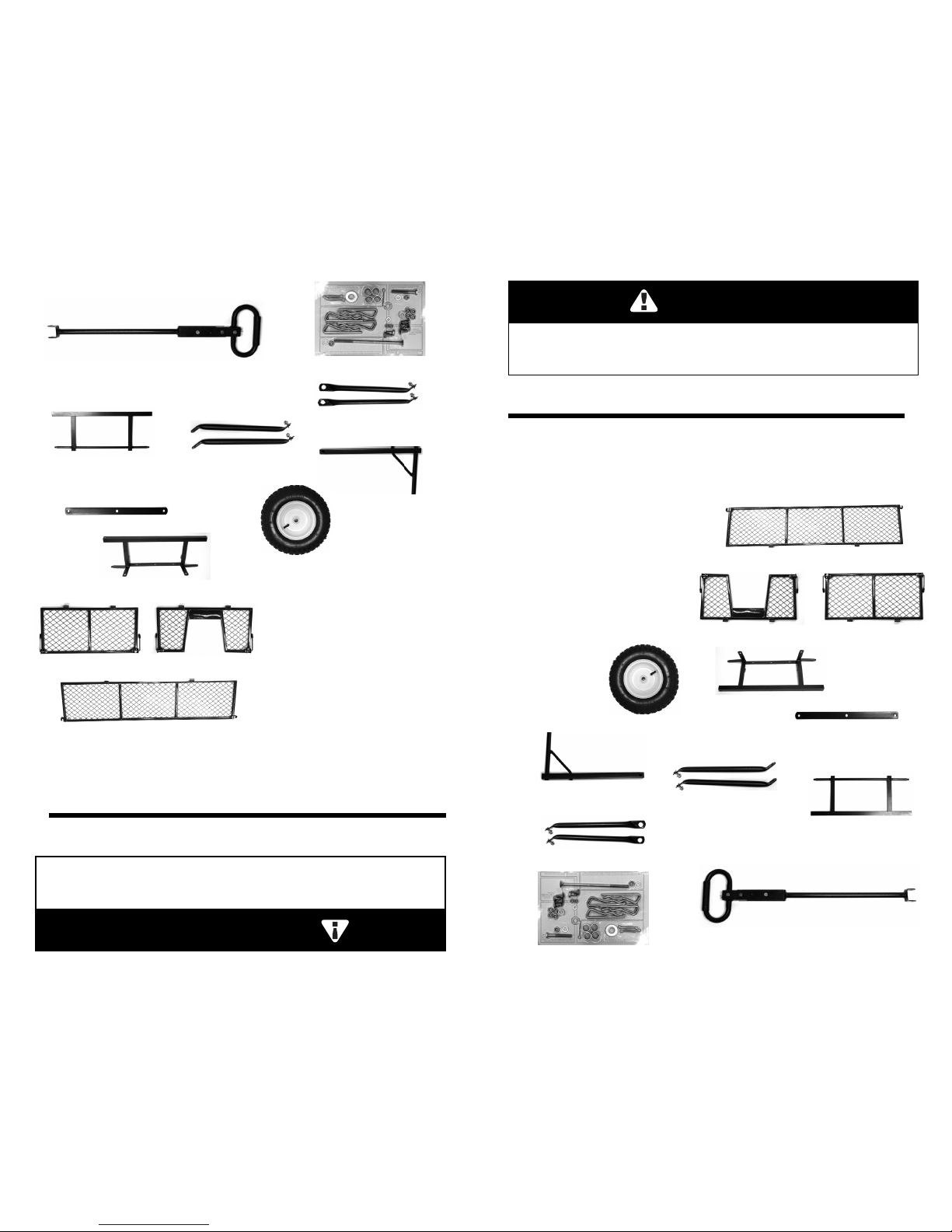

Parts List
Hardware List
Drawings are not to scale
Exploded Drawing for Assembly
Lista de Herrajes
A.
E.
H.
K.
L.
J.
I.
M.
A. Bed (1)
B. Side Panels (2)
C. Front Panel (1)
D. Back Panel (1)
E. 13in (33cm) Wheels (4)
F. Front Axle Sub-Assembly (1)
G. Yoke (1)
H. Front Struts (2)
I. Front Axle Connection Bar (1)
J. Rear Axle Sub-Assembly (1)
K. Rear Struts (2)
L. Handle (1)
Lista de Piezas
Diagrama de Despiece para el Ensamblaje
A. Cama (1)
B. Paneles Laterales (2)
C. Panel Frontal (1)
D. Panel Posterior (1)
E. Ruedas de 13plg (33 cm) (4)
F. Subensamblaje del Eje
Delantero (1)
G. Horquilla (1)
H. Amortiguadores Delanteros (2)
I. Barra de Conexión del
Eje Delantero (1)
J. Subensamblaje del Eje Trasero (1)
K. Amortiguadores Traseros (2)
L. Mango (1)
K.
C.
D.
E.
F.
G.
H.
I.
J.
A.
L.
B.
B.
G.
N.
C.
F.
A.
E.
H.
L.
J.
I.
M.
K.
C.
D.
E.
F.
G.
H.
I.
J.
A.
L.
B.
B.
G.
N.
O.
C.
F.
A. Pasadores de Ensamblaje
del Protector (8)
B. Perno de Carro M8x210 (1)
C. Arandelas M8 (8)
D. Contratuercas M8 (8)
E. Arandela M10 (1)
F. Pasador de Chaveta (1)
G. Pernos de Hombro M6x17 (2)
H. Arandelas M6 (2)
I. Contratuercas M6 (2)
J. Pernos de Carro M8x20 (4)
K. Espaciadores de Ruedas (4)
L. Arandelas M12 (4)
M. Contratuercas M12 (4)
N. Perno Hexagonal M8x60 (1)
O. Perno Hexagonal M8x20 (2)
Las imágenes no están a escala
D.
D.
O.
K.
1.
RREEAADD AALLLL IINNSSTTRRUUCCTTIIOONNSS CCAARREEFFUULLLLYY BBEEFFOORREE UUSSEE..
If you do not understand these instructions, need clarification or further explanation, please call our toll free answer line for assistance at
11--880000--886677--66776633
Monday through Friday 9:00 a.m. – 4:00 p.m., CST.
2. Do not exceed the overall maximum load capacity of 1,000 lbs (453 kg). The weight rating is
based on an evenly distributed load.
3. Do not load items on the top edges of the panels. Remove panels before loading oversized
items.
4. Do not allow children to use this cart without supervision. This cart is not a toy.
5. Do not use this cart to transport passengers.
6. This cart is not intended for highway use.
7. Do not exceed 5 mph.
8. If any parts become damaged, broken, or misplaced, do not use the cart until replacement
parts have been obtained.
9. Do not use the cart on surfaces or for transporting objects that can cause damage to the pneumatic tires or tubes.
DDoo nnoott iinnffllaattee tthhee ttiirreess ttoo mmoorree tthhaann 3300 PPSSII ((22..0077 BBAARR))..
10. It is recommended that the cart be inspected for damage before each use.
1111.. KKEEEEPP TTHHEESSEE IINNSSTTRRUUCCTTIIOONNSS FFOORR FFUURRTTHHEERR RREEFFEERREENNCCEE..
Your cart requires assembly. Account for all parts before beginning assembly. If any
parts are missing, damaged, or if you have any questions or need additional instructions,
DO NOT RETURN THIS PRODUCT TO THE RETAILER, visit us at www.tricam.com to
complete the replacement parts submission form or call our customer service
department at 1-800-867-6763.
Tools required for assembly: pliers, adjustable wrenches and/or metric socket set.
For ease of assembly, refer to the parts list during assembly.
Important Safety Instructions
Assembly Instructions

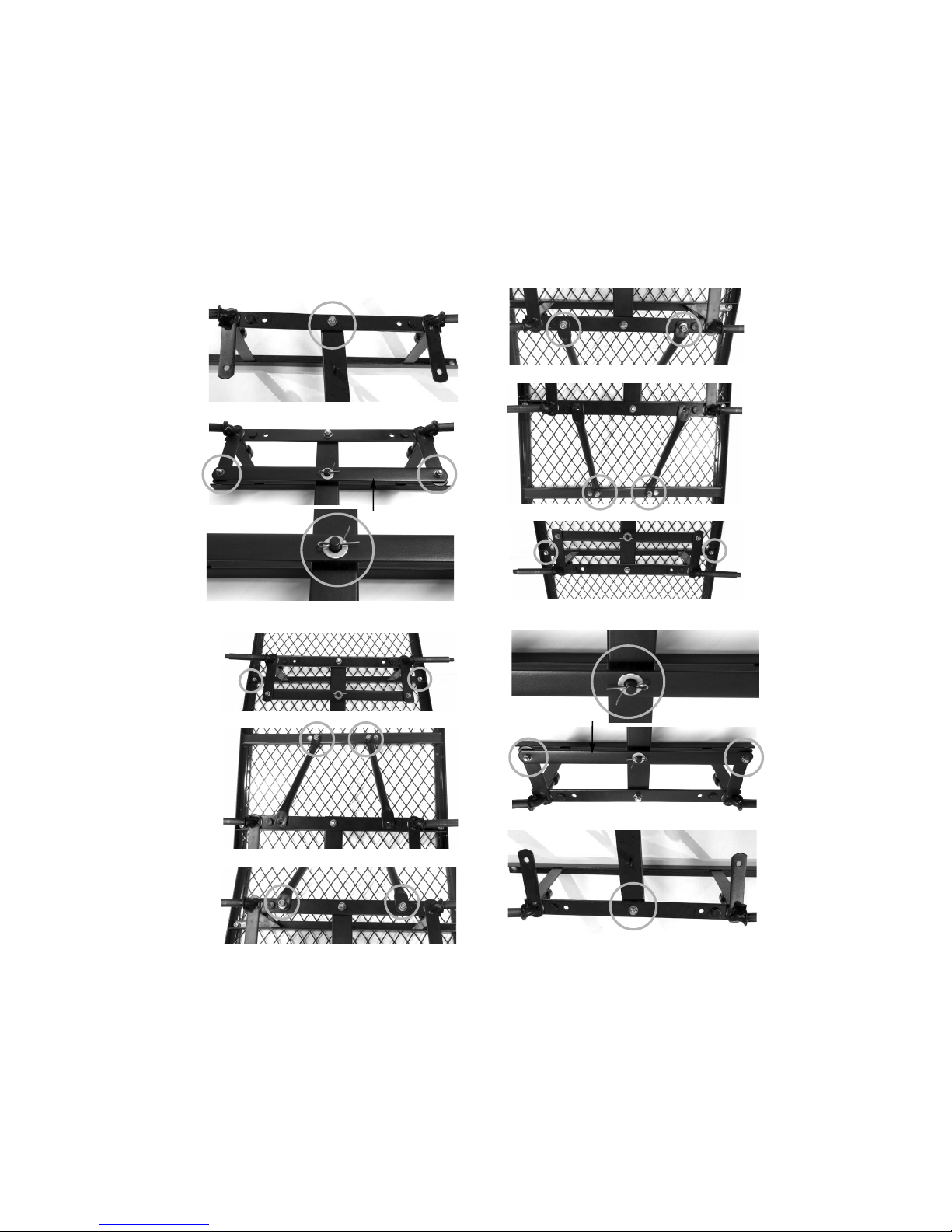

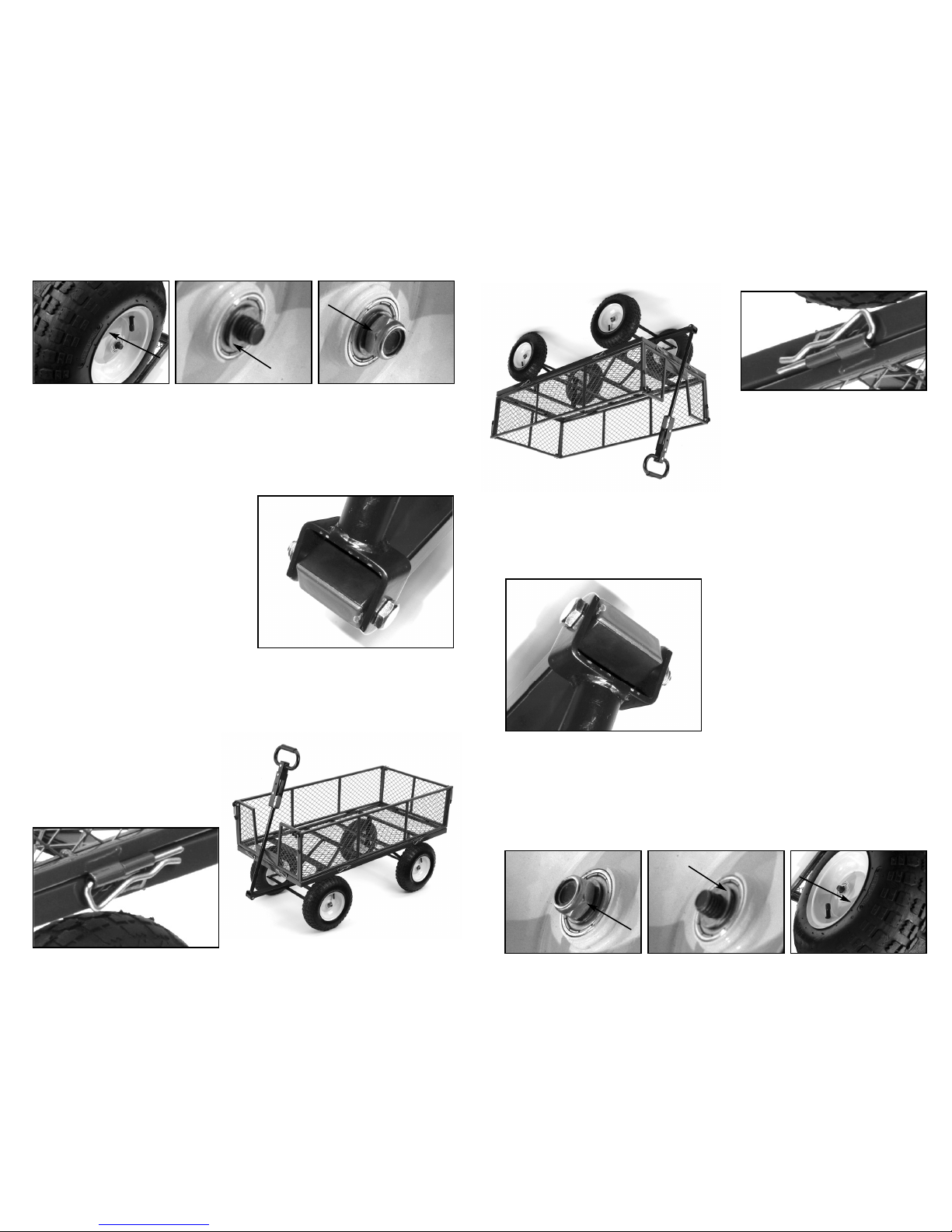

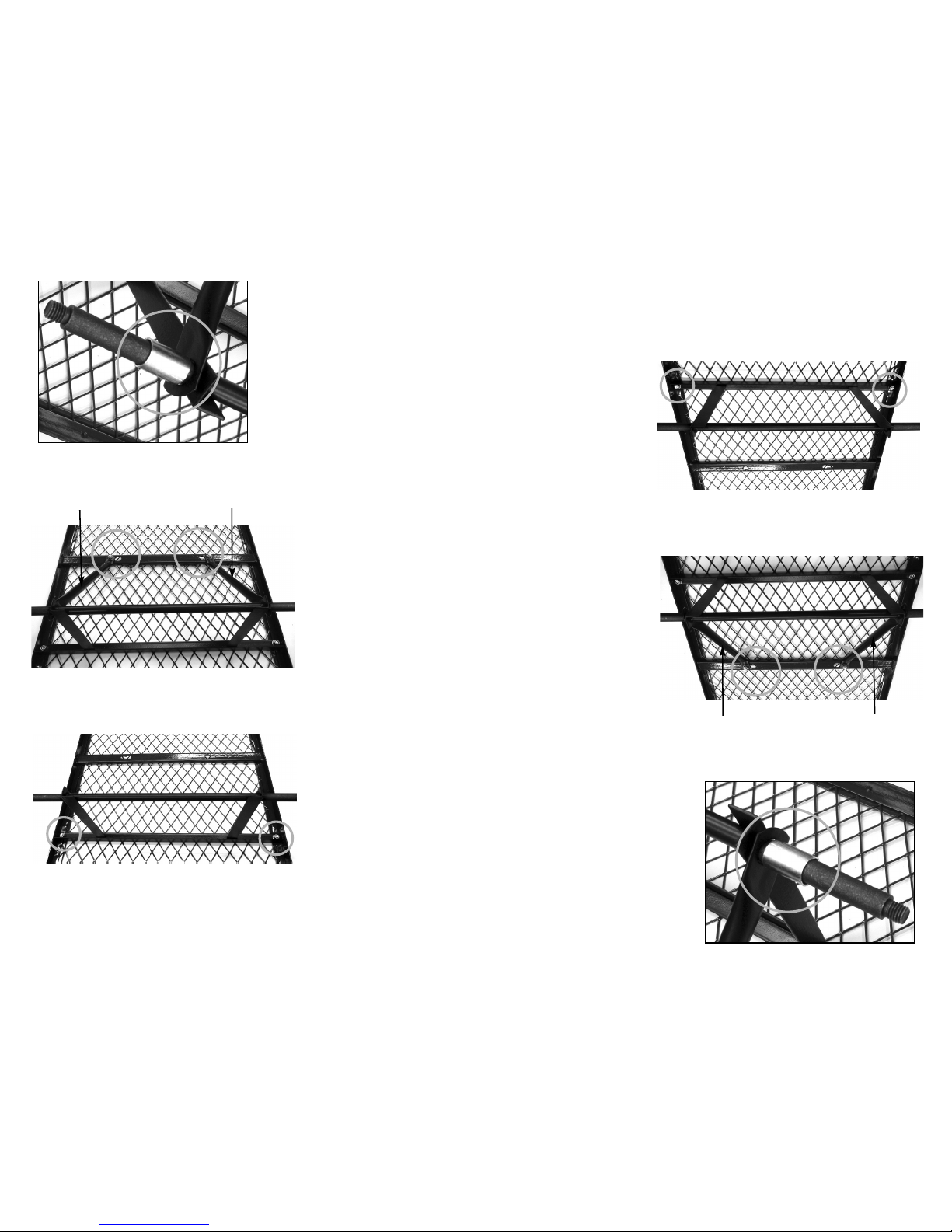

Step 1
Turn the cart bed upside down.
Use the cardboard from the
carton to keep from scratching or
damaging the finish.
NOTE: During each step of assembly, assemble all hardware and
hand tighten. Once all the hardware is installed for that
particular step, tighten all hardware.
1.
LLEEEE CCOONN CCUUIIDDAADDOO TTOODDAASS LLAASS IINNSSTTRRUUCCCCIIOONNEESS AANNTTEESS DDEE UUSSAARR..
Si no entiendes estas
instrucciones, o necesitan ser aclaradas o explicadas en detalle, por favor, llama a nuestra
línea de asistencia gratuita al1-800-867-6763, de Lunes a Viernes, de 9:00 a.m. a 4:00 p.m., (Hora
Estándar del Centro de EE. UU.)
2. No sobrepases el límite máximo de carga total de 1,000 lb (453 kg). La capacidad de peso nomi-
nal está basada en una carga distribuida de manera uniforme.
3. No cargues artículos en los bordes superiores de los paneles. Quita los paneles antes de car-
gar artículos grandes.
4. No permitas que los niños usen este carrito sin supervisión. Este carrito no es un juguete.
5. No lo uses para transportar pasajeros.
6. Este carrito no está diseñado para usar en autopistas.
7. No sobrepases las 5 mph.
8. Si alguna de las piezas se daña, rompe o pierde, no uses el carrito hasta obtener la pieza de
repuesto.
9. No usar el carrito sobre superficies o para transportar objetos que puedan causar daños a los
neumáticos o las cámaras.
NNoo iinnfflleess llooss nneeuummááttiiccooss aa mmááss ddee 3300 PPSSII ((22,,0077 BBAARR))..
10. Se recomienda revisar el carrito antes de cada uso para detectar cualquier daño.
11.
GGUUAARRDDAA EESSTTAASS IINNSSTTRRUUCCCCIIOONNEESS PPAARRAA CCOONNSSUULLTTAASS FFUUTTUURRAASS ..
El carrito necesita ensamblarse. Antes de empezar el ensamblaje, revisa si están todas
las piezas y herrajes. Si falta alguna pieza o si tienes preguntas o necesitas
instrucciones adicionales, NO DEVUELVAS ESTE PRODUCTO AL MINORISTA, visítanos
en Internet en www.tricam.com para llenar el formulario de piezas de repuesto o llama a
nuestro departamento del servicio del cliente al 1-800-867-6763.
Herramientas necesarias para el ensamblaje: alicate, llaves ajustables y/o juego de dados
métricos
Para facilitar el ensamblaje, consulta la lista de las partes mientras ensamblas.
Instrucciones de Seguridad Importantes
Instrucciones de Ensamblaje
Paso 1
Voltea la cama del carrito
boca abajo. Usa la caja de
cartón para evitar rayar o
dañar el acabado.
NOTA: Durante cada paso del ensamblaje, ensambla todos los herra-
jes y apriétalos con la mano. Una vez que los herrajes estén instala-
dos para este paso en particular, ajústalos todos.
