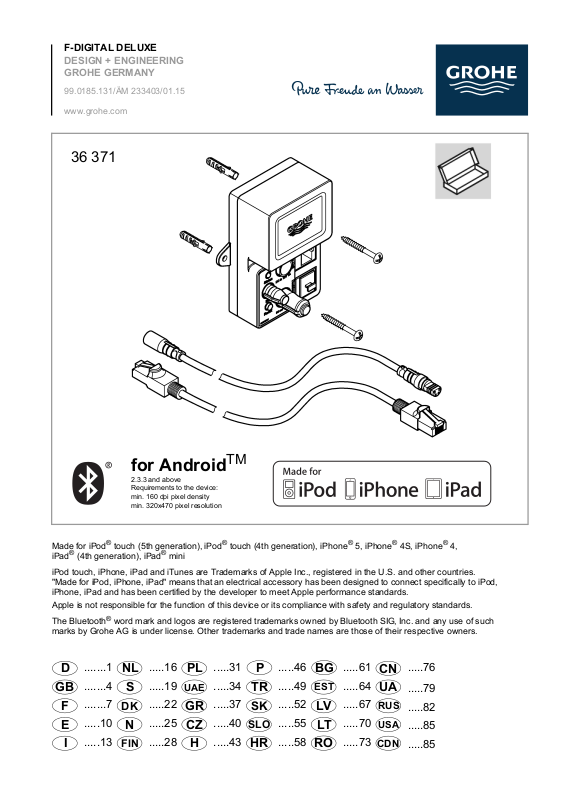

Grohe SPABT01 User Manual

D

NL

PL

P

BG

CN

GB

S

UAE

TR

EST

UA

F

DK

GR

SK

LV

RUS

E

N

CZ

SLO

LT

I

FIN

H

HR

RO

36 371

for Android

TM

2.3.3 and above
Requirements to the device:
min. 160 dpi pixel density
min. 320x470 pixel resolution

F-DIGITAL DELUXE

D

NL

PL

P

BG

CN

GB

S

UAE

TR

EST

UA

F

DK

GR

SK

LV

RUS

E

N

CZ

SLO

LT

USA

I

FIN

H

HR

RO

CDN

DESIGN + ENGINEERING
GROHE GERMANY

99.0185.131/ÄM 233403/01.15

www.grohe.com

®

Made for iPod

®

(4th generation), iPad® mini

iPad

iPod touch, iPhone, iPad and iTunes are Trademarks of Apple Inc., registered in the U.S. and other countries.
"Made for iPod, iPhone, iPad" means that an electrical accessory has been designed to connect specifically to iPod,
iPhone, iPad and has been certified by the developer to meet Apple performance standards.

Apple is not responsible for the function of this device or its compliance with safety and regulatory standards.

The Bluetooth
marks by Grohe AG is under license. Other trademarks and trade names are those of their respective owners.

touch (5th generation), iPod® touch (4th generation), iPhone® 5, iPhone® 4S, iPhone® 4,

®

word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such

.....1

.......1

.....2

.......4

.....3

.......7

.....6

.....16

.....7

.....19

.....8

.....22

.....11

.....31

.....12

.....34

.....13

.....37

.....16

.....46

.....17

.....49

.....18

.....52

.....21

.....61

.....22

.....64

.....23

.....67

.....26

.....76

.....27

.....79

.....28

.....82

.....4

.....10

.....5

.....13

.....9

.....25

...10

.....28

.....14

.....40

.....15

.....43

.....19

.....55

.....20

.....58

.....24

.....70

.....25

.....73

.....85

.....85

C

B

A

>150

Bitte diese Anleitung an den Benutzer der Armatur weitergeben!
Please pass these instructions on to the end user of the fitting.

S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

I

36 397

II

D

Hinweis: Vor der Installation Montageanleitung der

Dieses Produkt entspricht den Anforderungen der
entsprechenden EU-Richtlinien.

Steuereinheit lesen. Diese enthält wichtige Informationen für
die sichere und fachgerechte Installation in Verbindung mit
weiteren Modulen.

Sicherheitsinformationen

Gefahr durch Stromschlag!

Gefahr durch beschädigte Anschlussleitung
vermeiden. Bei Beschädigung muss die
Anschlussleitung vom Hersteller oder dessen
Kundendienst oder einer gleichermaßen
qualifizierten Person ersetzt werden.

• Die Installation darf nur in frostsicheren Räumen vorgenom­men werden.

®

• Bei der Reinigung den Bluetooth

Adapter nicht direkt oder

indirekt mit Wasser abspritzen.

®

• Der Abstand zwischen dem Bluetooth

Adapter und der

Steuereinheit darf maximal 4,5 Meter betragen.

• Kinder sowie Erwachsene mit körperlichen, geistigen und/
oder sensorischen Einschränkungen dürfen nicht
unbeaufsichtigt das Produkt benutzen.

• Personen, die unter Alkohol- oder Drogeneinfluss stehen,
dürfen das Produkt nicht benutzen.

Anwendungsbereich/Funktion

• Schnittstelle zur Steuerung von Licht, Musik und Dampf.

Kompatibel mit Apple und Android Bediengeräten mit

®

Bluetooth

Version 2.1+EDR (Einschränkung durch App
berücksichtigen). Die erforderliche App ist kostenlos im iTunes
Store und im Google Play store erhältlich.

Technische Daten

• Spannungsversorgung: 12 V DC

• Leistungsaufnahme: 1 W

®

• Ausgangsleistung: Bluetooth

®

• Bluetooth

• Bluetooth

- Version: 2.1 + EDR

®

- Übertragungsentfernung: ca. 10m

Spezifikation Class 2

(abhängig von den Umgebungsbedingungen)

• Unterstützter Audio-Codec: SBC

®

• Unterstützte Bluetooth

-Profile: A2DP, SPP

Zulassung und Konformität

Die Übereinstimmungserklärungen können unter der folgen­den Adresse angefordert werden:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installation der App

Apple:

• Direkt mit dem Bediengerät über den App Store (eine

drahtlose Netzwerkverbindung und ein Account bei Apple
müssen vorhanden sein).

• Über iTunes im iTunes Store (iTunes muss auf dem Rechner

installiert sein und ein Account bei Apple ist erforderlich).

• Über QR Code

Android:

• Direkt mit dem Bediengerät über den Google Play Store
(eine drahtlose Netzwerkverbindung und ein Account bei
Google müssen vorhanden sein).

• Über www.play.google.com (ein Account bei Google ist
erforderlich).

• Über QR Code

Die Anleitung zur Bedienung der App kann
unter www.grohe.com/tpi/f-digital-deluxe heruntergeladen
werden.

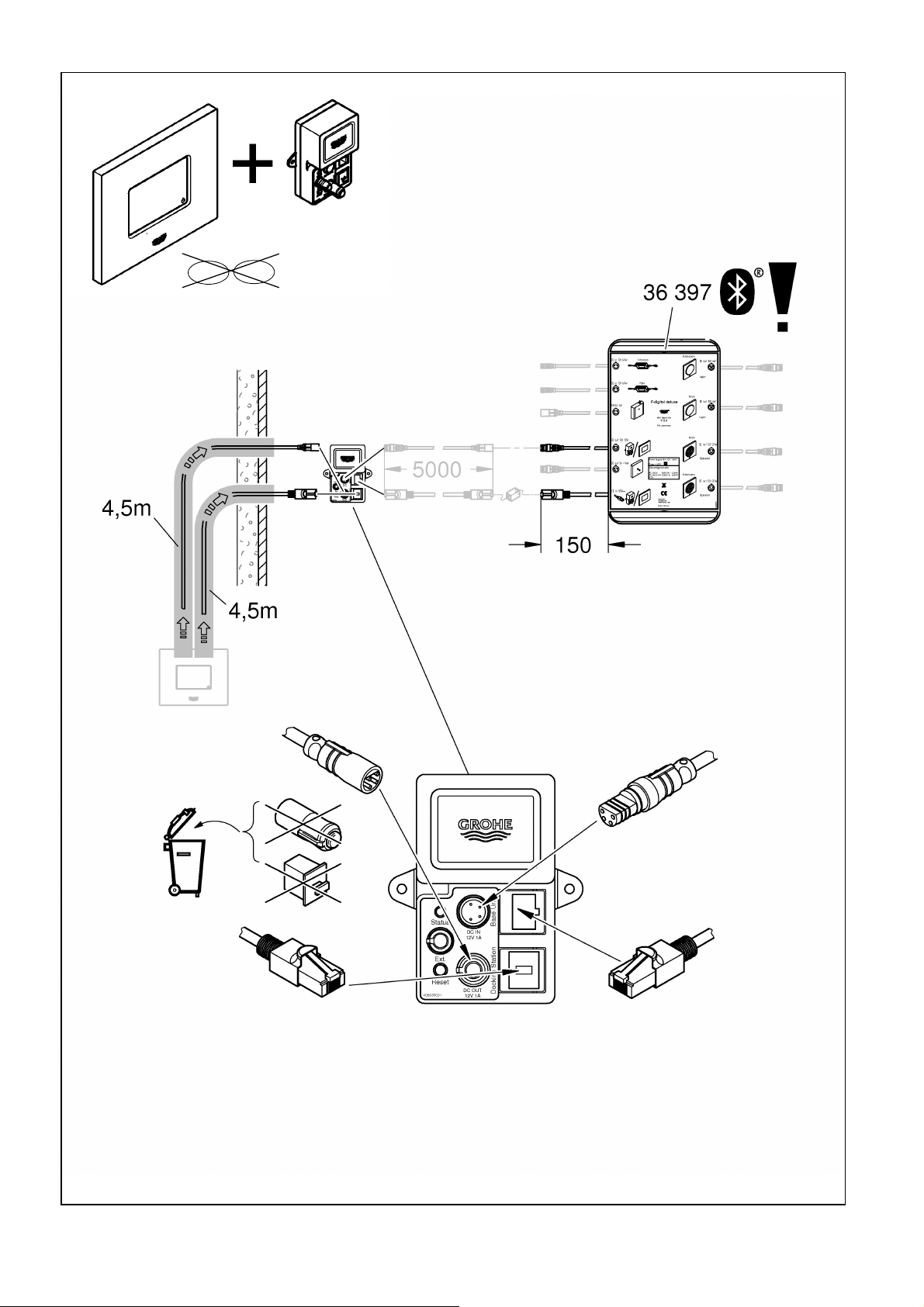

Installation des Bluetooth® Adapters

Einbau und Anschluss, siehe Klappseite I, II und III.

Maßzeichnung auf Klappseite I beachten.
Neuinstallation, siehe Klappseite II.
Die Installation muss außerhalb der Dampfkabine in einem

zugänglichen Bereich erfolgen.

Der Bluetooth
Die Installation in der Nähe von Geräten mit gleichem
Frequenzband (z.B. W-LAN-Geräte, DECT-Telefone,
etc.(Herstellerdokumentation beachten!)) ist zu vermeiden.

Nachrüstung (nur mit Steuereinheit 36 397 möglich), siehe
Klappseite III.

1. Gesamtsystem spannungsfrei schalten.

2. Vorhandene Steckverbindungen zur Steuereinheit trennen.

3. Steuereinheit (36 358) gegen Bluetooth
Steuereinheit (36 397) austauschen.

4. Steckverbindungen zum Bluetooth
vorhandenen Modulen wiederherstellen.

5. Gesamtsystem mit Spannung versorgen.

Externe Schnittstelle (system shut down)

Über die externe Schnittstelle kann ein Neustart oder Reset
des Bluetooth

Öffnerkontakt ausgelegt, der mit handelsüblichen Schaltern
oder Tastern verwendet werden kann.

1. Gesamtsystem spannungsfrei schalten.

2. Überbrückungskappe (C) entfernen, siehe Klappseite I.

3. Verbindung zwischen externer Schnittstelle und Schalter
oder Taster mit Kabel 47 868 000 (Sonderzubehör)
herstellen (max. 5m).

4. Gesamtsystem mit Spannung versorgen.

Wird die externe Schnittstelle nicht verwendet, muss die
Überbrückungskappe eingesteckt bleiben!

®

Adapter arbeitet im Frequenzband 2,4GHz.

®

-fähige

®

Adapter und den

®

Adapters erfolgen. Die Schnittstelle ist als

1

Pairing

XXXX

A

B

C

Pairing bedeutet die erstmalige Kopplung zwischen zwei

Bluetooth

durchgeführte Installation. Bei einer bereits aktiven Bluetooth
Verbindung zwischen einem Bediengerät und dem Bluetooth

Adapter ist kein Pairing möglich.

1. Bluetooth

2. Aus Bluetooth

3. PIN-Nummer eingeben und bestätigen.

4. Verbindung wird automatisch hergestellt.

5. Bei positiv abgeschlossener Verbindung blinkt die LED (A)

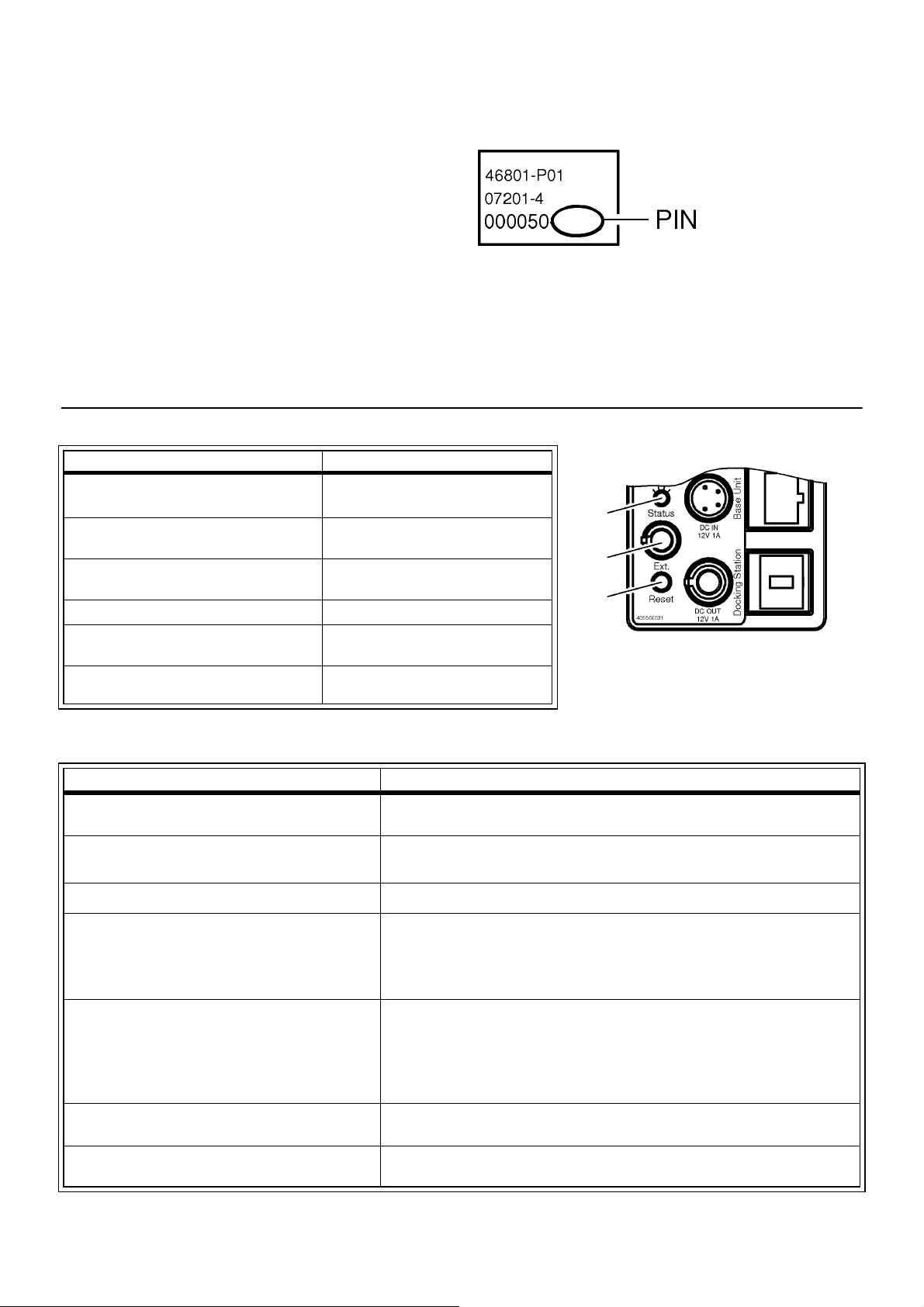

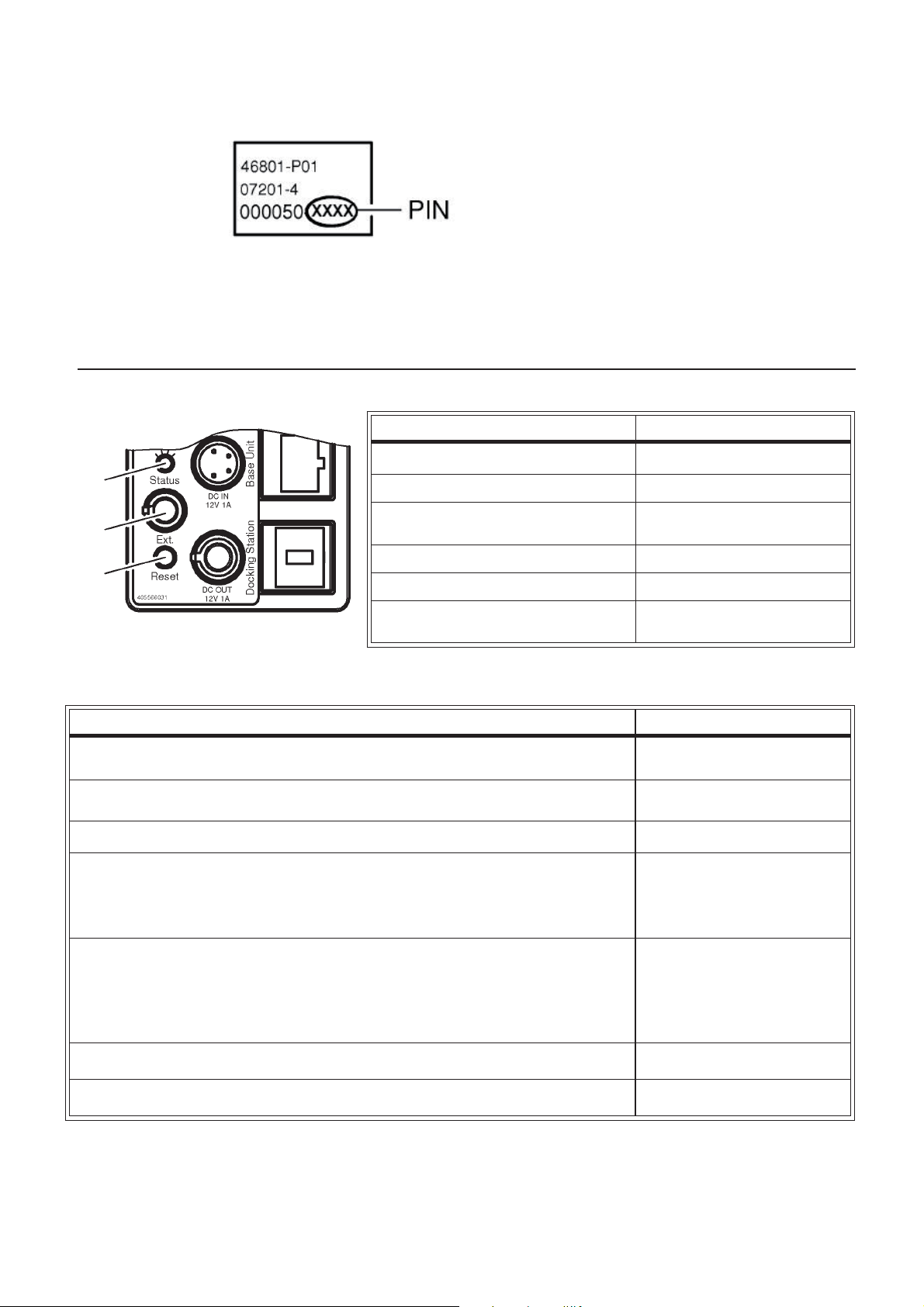

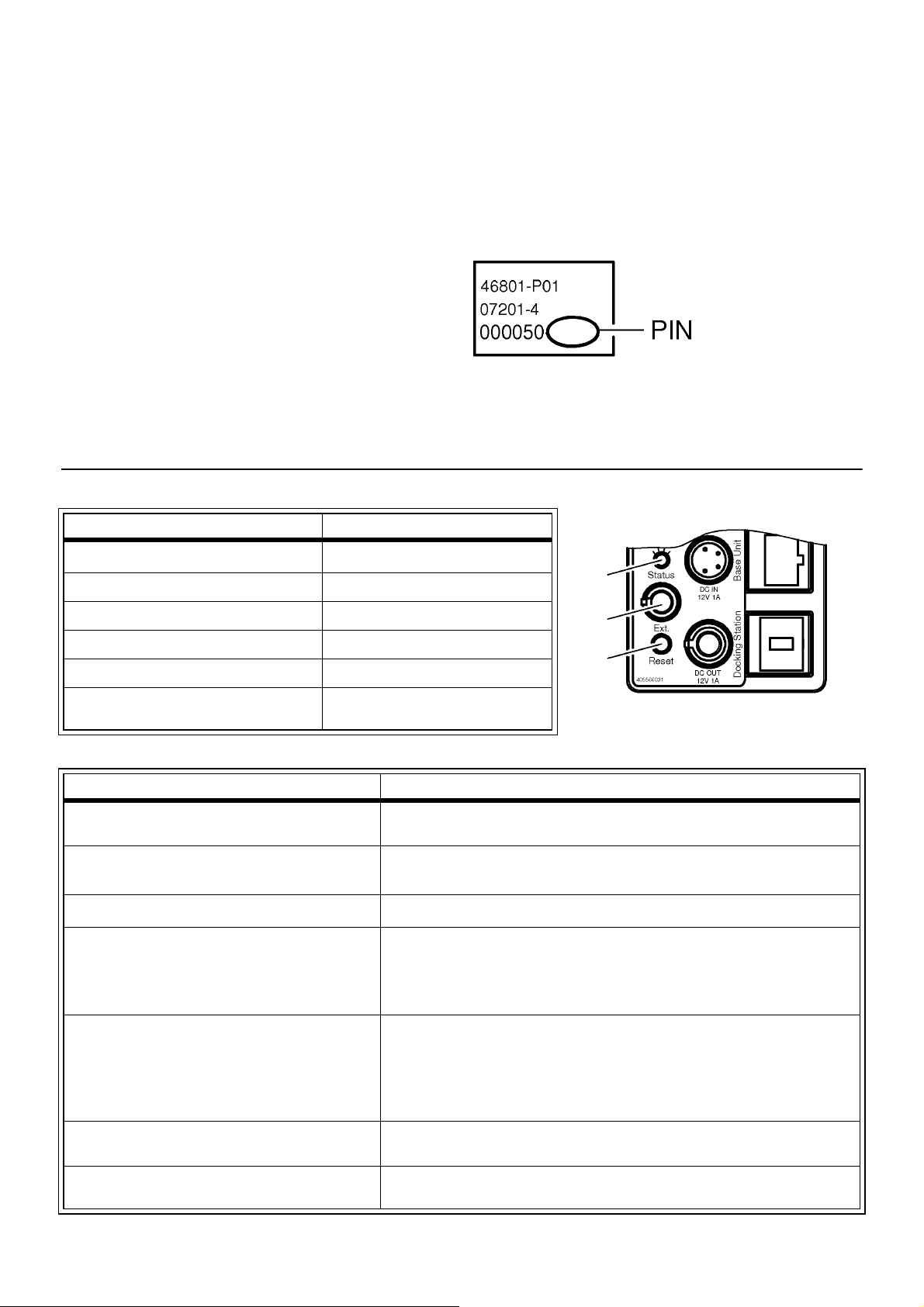

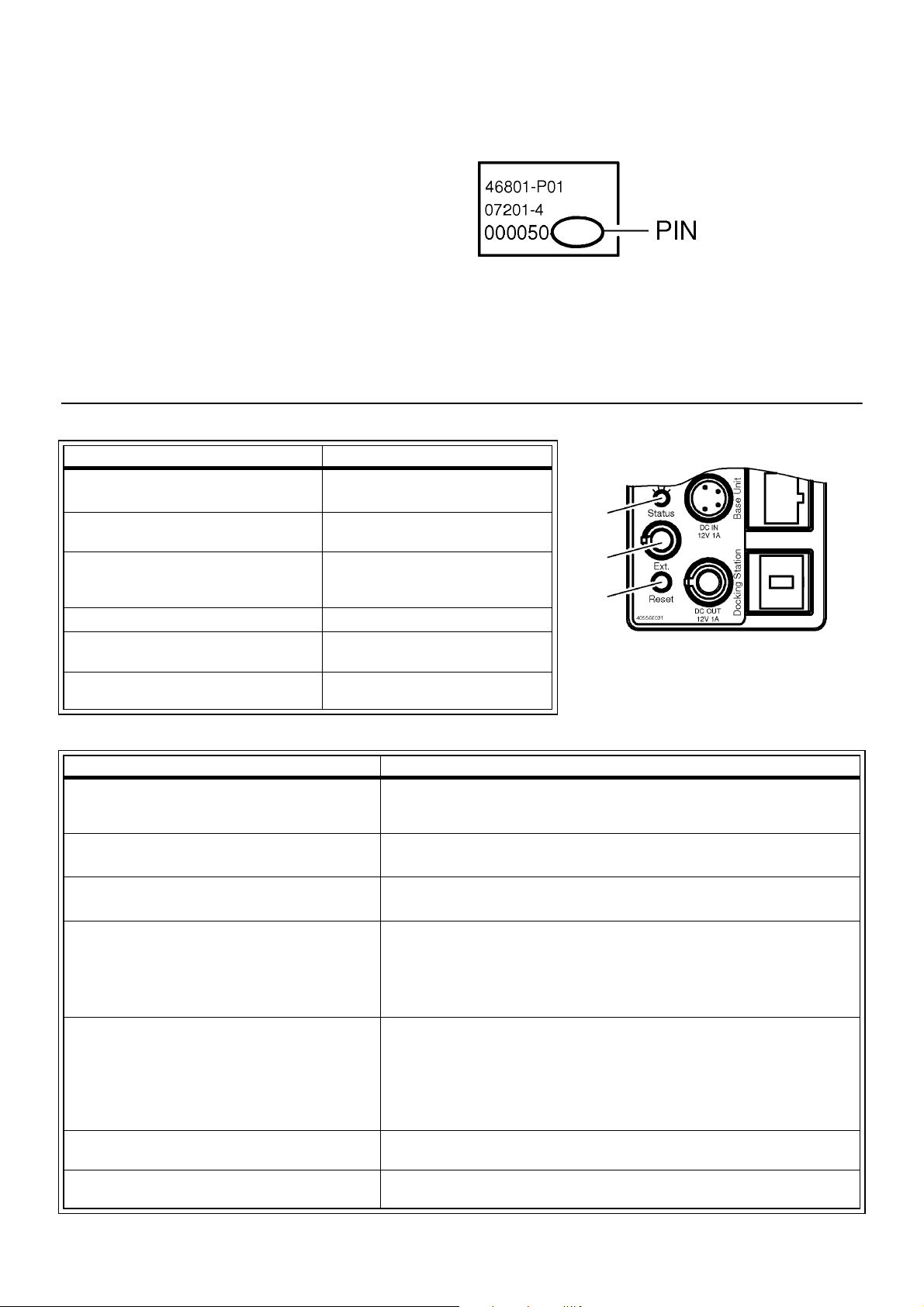

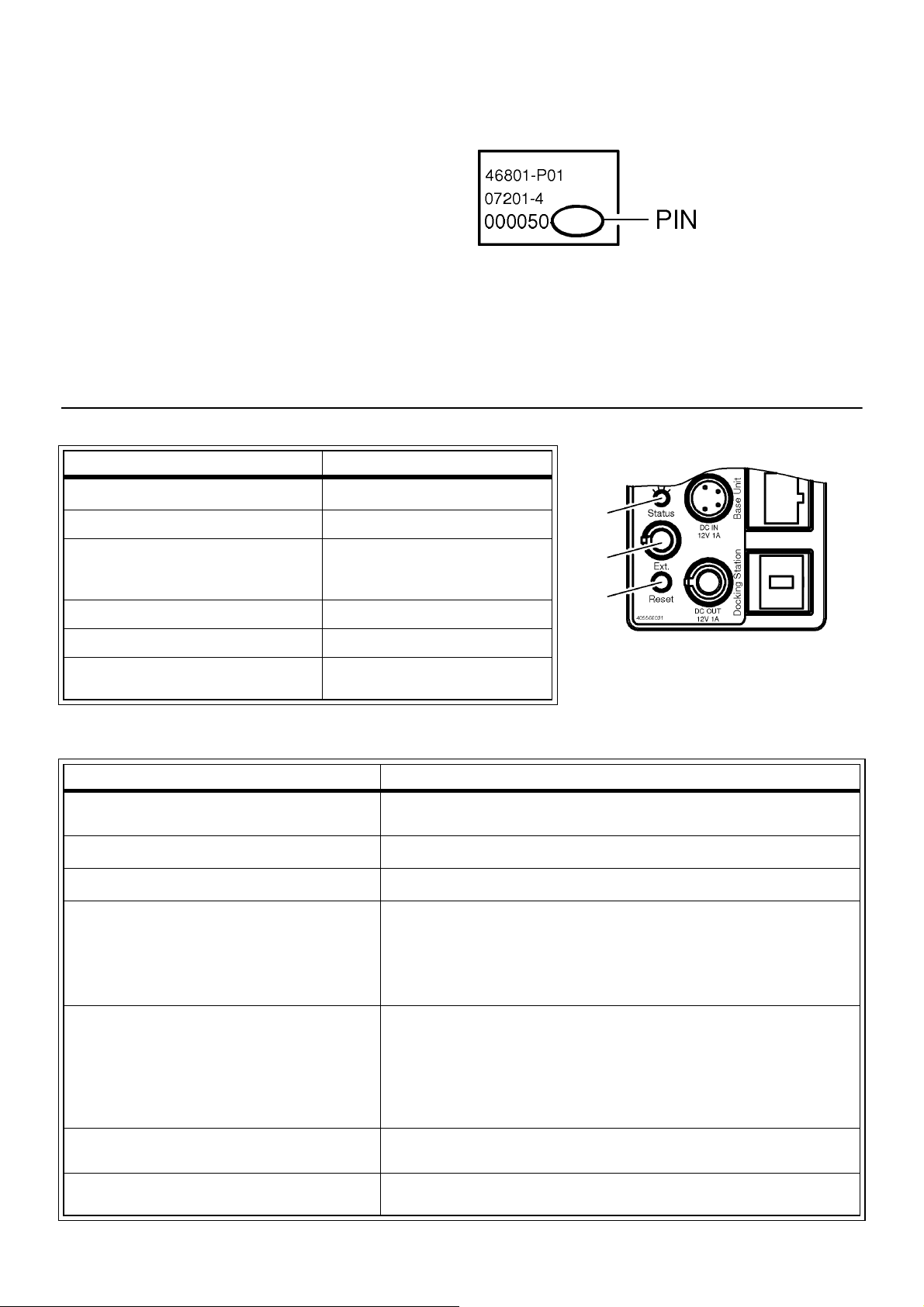

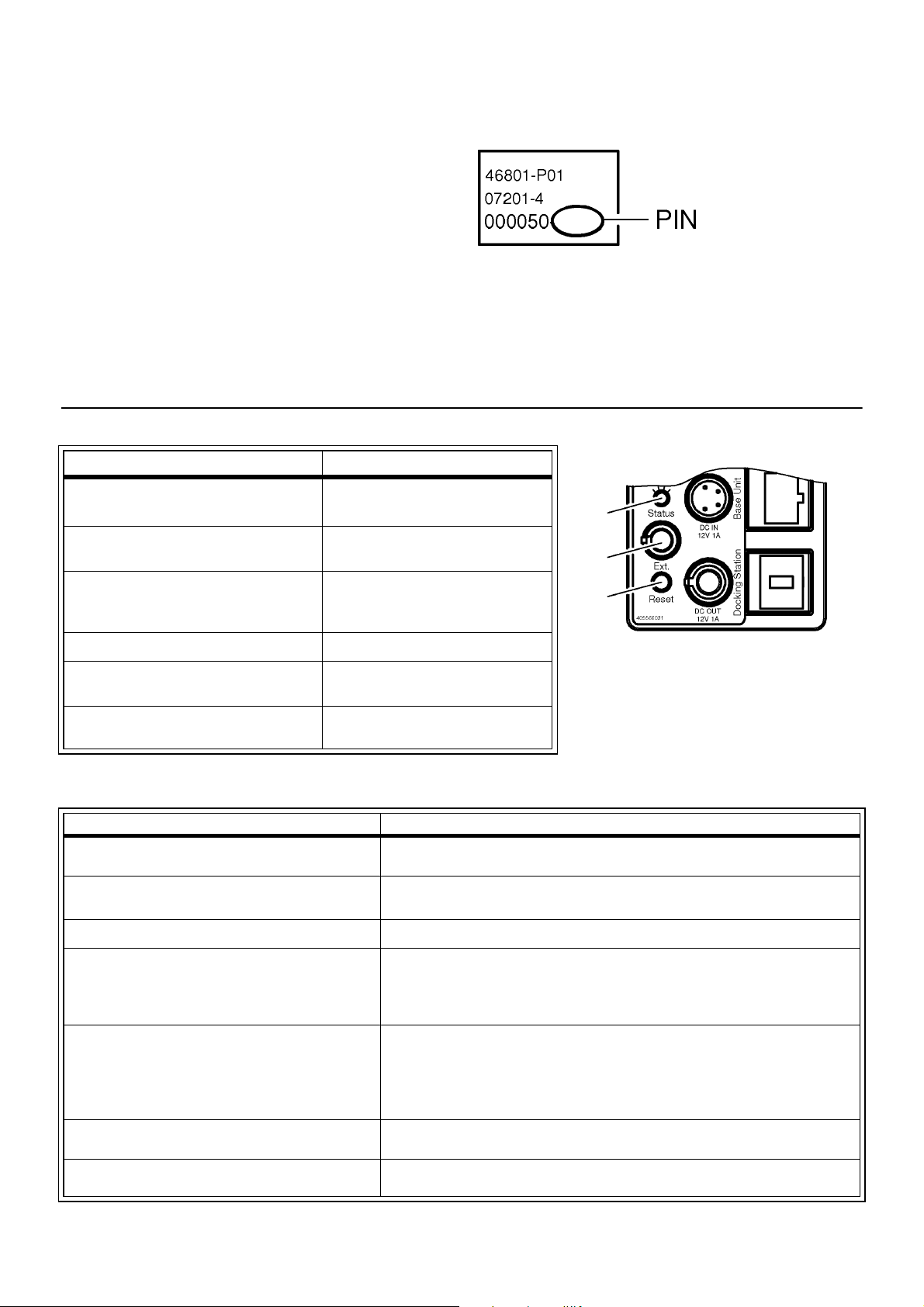

Bedienung der Reset Taste (A) und Visualisierung durch Status LED (B)

®

Geräten. Voraussetzung dafür ist eine korrekt

®

am Bediengerät aktivieren.

®

Liste xxxx Grohe SPA auswählen.

xxxx steht für die 4-stellige Ziffer (PIN-Nummer) die
angezeigt wird.

am Adapter 1x kurz blau.

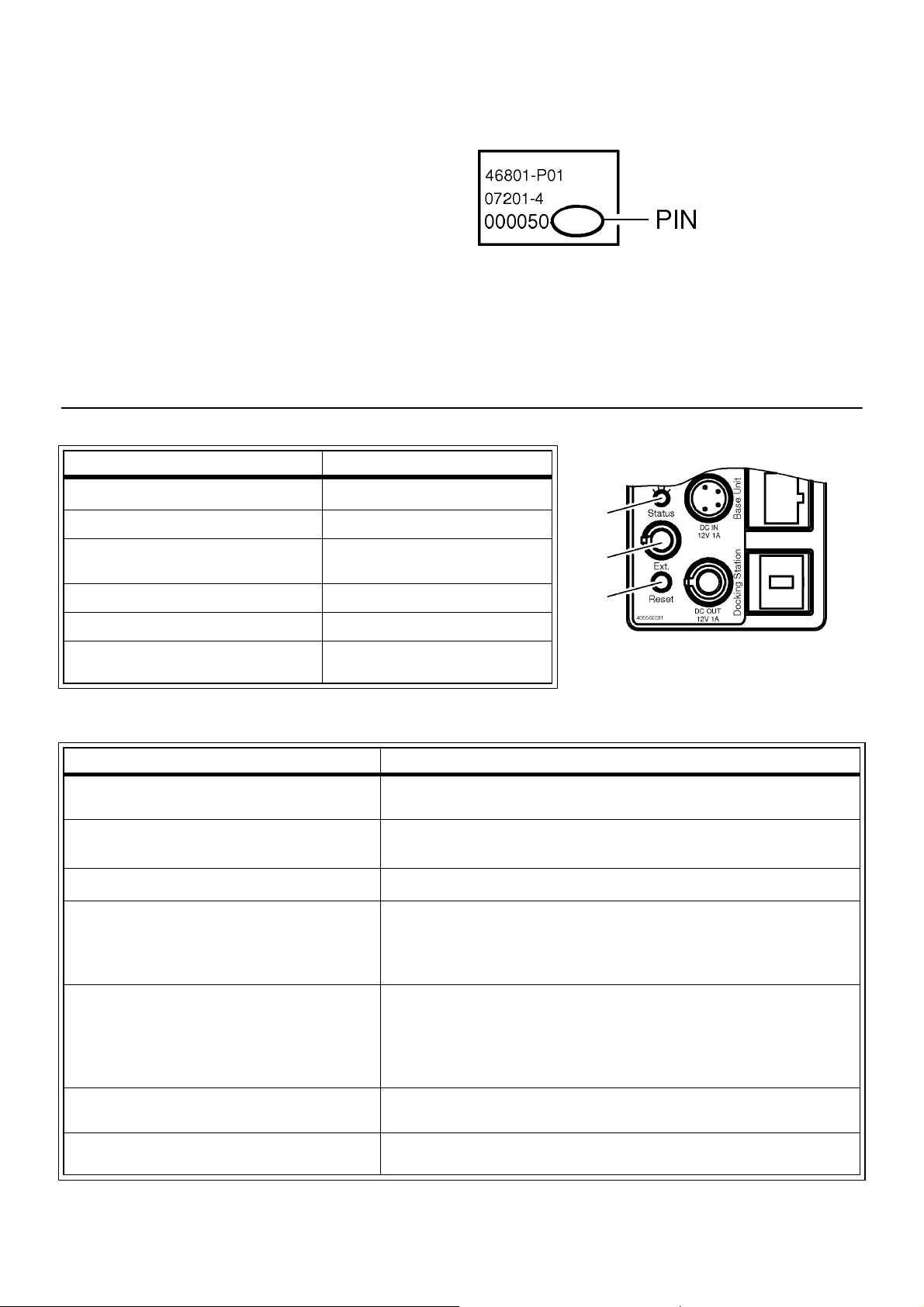

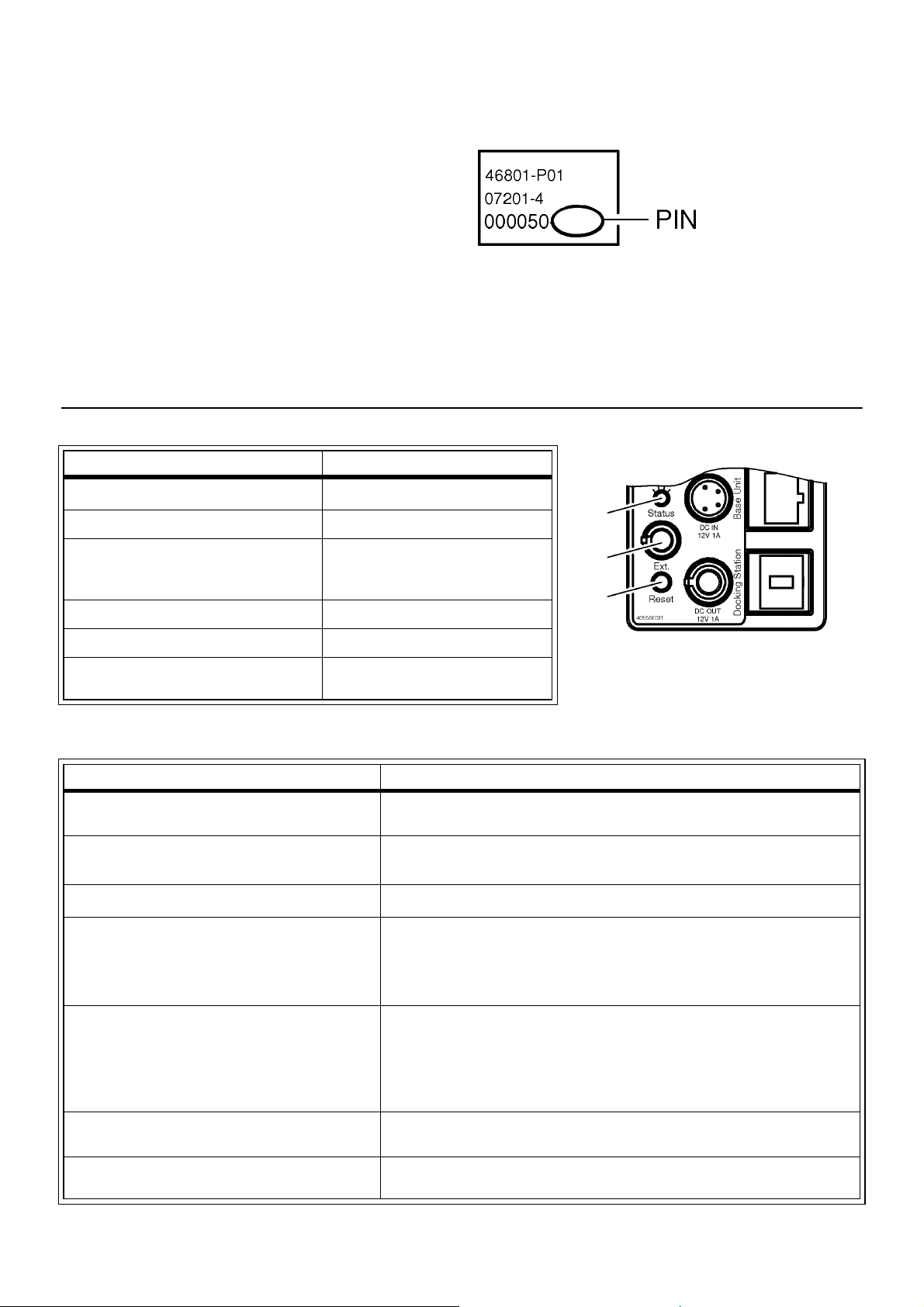

Die PIN-Nummer ist für jeden Adapter individuell und wird
zusätzlich auf der Rückseite des Gehäuses durch einen
Aufkleber dokumentiert.

Es handelt sich um die letzten vier Ziffern der Seriennummer.

®

Die PIN-Nummer ist nicht änderbar!

®

Bei erfolgreichem Pairing ist bei einem erneuten
Verbindungsversuch die PIN-Eingabe nicht mehr erforderlich.
Bei bestehender Verbindung und aktivierter App leuchtet die
LED am Adapter dauerhaft blau. Es können maximal 8 Geräte
gepairt werden. Beim Anmelden eines 9. Gerätes wird das am
seltensten genutzte Gerät aus der Liste gelöscht.

Funktion Visualisierung

Bedienung findet statt

Neustart des Adapters LED leuchtet 3 sec. rot

Reset des Adapters LED leuchtet rot, aus, rot, blau, rot

Betriebsbereit LED aus

Modul wurde mit Spannung versorgt LED leuchtet 1 sec. rot

Dauerbetätigung des Tasters oder
Kappe (C) gezogen

LED leuchtet dauerhaft blau

LED blinkt rot

Funktionsumfang

Funktion Beschreibung

Wechsel des Bediengerätes Bediengerät wird abgemeldet (Verbindung beendet/deaktiviert).

Nach 10sec. kann das neue Bediengerät angemeldet werden.

Verbindungspriorisierung

Sichtbarkeit des Bluetooth

®

Neustart des Bluetooth

(Gesamtsystem schaltet ab)

Adapters

®

Adapters

Es wird sichergestellt, dass die Bedienung zu jedem Zeitpunkt nur über ein
Bediengerät erfolgen kann.

Der Bluetooth® Adapter ist immer sichtbar.

Kurzer Tastendruck (weniger 3 sec.):

- Verbindung wird unterbrochen

- Bluetooth® Adapter startet neu

- System schaltet ab (Musik, Licht (mit max. 60sec. Verzögerung), Dampf)

Reset des Bluetooth

(Gesamtsystem schaltet ab)

Datenübertragung Sobald eine Verbindung mit einem Bediengerät hergestellt ist, kann das

Audiostream Sobald eine Verbindung mit einem Bediengerät hergestellt ist, kann ein

®

Adapters

Langer Tastendruck (10-20sec.):

- Verbindung wird unterbrochen

- Pairingliste wird gelöscht

- Bluetooth® Adapter startet neu

- System schaltet ab (Musik, Licht (mit max. 60sec. Verzögerung), Dampf)

System mit der Grohe App bedient werden.

Audiostream über die Grohe App an das System gesendet werden

2

Hindernisse/Barrieren

Geräte mit dieser Kennzeichnung gehören nicht in
den Hausmüll, sondern müssen gemäß der
landesspezifischen Vorschriften getrennt entsorgt
werden.

Bei Betrieb unter ungünstigen Umgebungsbedingungen, in
Gebäuden/Räumen mit Stahlbetonwänden, Stahl und
Eisenrahmen oder in der Nähe von Hindernissen (z.B.
Möbelstücke) aus Metall, kann der Bluetooth-Empfang gestört
und unterbrochen werden.

Störquellen

HF Komponenten die das gleiche Frequenzband (2,4GHz)
verwenden (z.B.: W-LAN Geräte, Telefone etc.) sowie
reflektierende Wellen (z.B. durch Möbelstücke, Wände etc.)
können die Empfangqualität beeinflussen
(Herstellerdokumentation beachten!).

Art der Barriere Stör- bzw. Abschirmungspotenzial

Holz
Kunststoff

Niedrig

Glas

Wasser
Ziegel

Mittel

Marmor

Putz
Beton

Hoch

Kugelsicheres Glas

Metall Sehr hoch

Störung Ursache Abhilfe

Pairing nicht möglich • PIN Eingabe nicht korrekt

• Es besteht bereits eine Verbindung zu
einem anderen Bediengerät

• Kein Empfang/Verbindung unterbrochen

• Störquelle im Empfangsbereich

- PIN am Bluetooth

- Verbindung trennen und Pairing erneut
durchführen

- Bediengerät zurück in den Empfangsbereich

- Störquelle deaktivieren (Herstellerdokumentation
beachten!)

- Hindernis aus Funkstrecke entfernen

- Verbindung trennen und Pairing erneut
durchführen

- Zurück in Empfangsbereich

- Störquelle deaktivieren (Herstellerdokumentation

Verbindung nicht
möglich

• Hindernis in Funkstrecke

• Es besteht bereits eine Verbindung zu
einem anderen Bediengerät

• Kein Empfang/Verbindung unterbrochen

• Störquelle im Empfangsbereich

beachten!)

- Hindernis aus Funkstrecke entfernen

- Bediengerät zurück in den Empfangsbereich

- Verbindung zum Bediengerät trennen.
Anschließend erneut verbinden.

- Installation prüfen

®

Bluetooth

Adapter

erscheint nicht in

®

Bluetooth

Liste des

Bediengerätes

• Hindernis in Funkstrecke

• Bediengerät außerhalb des
Empfangsbereiches

• Es besteht bereits eine Verbindung zu
einem Bediengerät

®

• Bluetooth

Adapter nicht mit Spannung

versorgt

- Neustart durchführen

- Störquelle deaktivieren (Herstellerdokumentation
beachten!)

- Hindernis aus Funkstrecke entfernen

Bedienung im
laufenden Betrieb
abgebrochen

• Fehlerfall Bluetooth

®

Adapter

• Störquelle im Empfangsbereich

• Hindernis in Funkstrecke

®

Adapter (Aufkleber) prüfen

®

Bluetooth

Adapter

ohne Funktion

- Überbrückungskappe gezogen und keine
externe Schnittstelle angeschlossen

Entsorgungshinweise

3

- Überbrückungskappe (C) einsetzen, siehe
Klappseite I

GB

Note: Read the installation instructions for the control unit prior

This product conforms to the requirements of the
relevant EU guidelines.

to installation. These contain important information for safe and
professional installation in combination with other modules.

Safety notes

Danger of electric shock!

Avoid danger due to damaged connection cables.
In the case of damage, the connection cable must
be replaced by the manufacturer or its customer

service department or an equally qualified person.

• Installation is only possible in frost-free rooms.

•The Bluetooth

®

adaptor must not be directly or indirectly

sprayed with water when cleaning.

• The maximum permissible distance between the Bluetooth
adaptor and the control unit is 4,5m.

• Children and adults with physical, mental and/or sensory
impairments must not use the product unsupervised.

• The product must not be used by people under the influence
of alcohol or drugs.

Applications/function

• Interface for controlling light, music and steam.

Compatible with Apple and Android devices with Bluetooth

®

version 2.1+EDR (limitation by App to be considered). The
required App is available for free in the iTunes Store and the
Google Play store.

Technical data

• Power supply: 12 V DC

• Power consumption: 1 W

®

•Output: Bluetooth

®

• Bluetooth

• Bluetooth

- version: 2.1 + EDR

® -

Transmission distance: about 10m

- Class 2

(depending on the environments)

• Supported audio codec: SBC

®

• Supported Bluetooth

- profile: A2DP, SPP

Approval and conformity

The conformity declarations can be obtained from the following
address:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installation of the App

Apple:

• Access the App Store directly from the device (requires a
wireless network connection and an Apple account).

• Access the iTunes Store via iTunes (requires iTunes to be
installed on the computer and an Apple account).

• Via QR code

Android:

• Access the Google Play Store directly from the device
(requires a wireless network connection and a Google
account).

• Via www.play.google.com (requires a Google account).

•Via QR code

Additional instructions for using the app can be downloaded
under www.grohe.com/tpi/f-digital-deluxe.

®

Installation of the Bluetooth® adaptor

Fitting and connection, see fold-out pages I, II and III.

Refer to the dimensional drawing on fold-out page I.
New installation, see fold-out page II.
The installation must be done outside the steam cabin in an
accessible area. The Bluetooth

frequency band of 2.4GHz. The installation near devices with
the same frequency band (eg wireless devices, DECT phones,
etc. (observe manufacturer documentation)) should be
avoided.

Retrofit (only with control unit 36 397 possible), see fold­out page III.

1. Turn the entire system free of voltage.

2. Loosen existing connections to control unit.

3. Replace control unit (36 358) to Bluetooth
unit (36 397).

4. Reconnect Bluetooth

®

5. Supply the entire system with voltage.

External interface

Via the external interface the Bluetooth
rebooted or resetted. It is adapted as a break contact, which
can be used with conventional nc (normally closed) type
switches or push buttons.

1. Turn the entire system free of voltage.

2. Remove Bypass (C), see fold-out page I.

3. Connect switch or push button with cable 47 868 000
(special accessorie) to the external interface (max. 5m).

4. Supply the entire system with voltage.

If the external interface is not used, the bridging contact
must remain plugged in!

®

adaptor operates in a

®

-enabled control

adaptor and the existing modules.

®

adaptor can be

4

Pairing

XXXX

A

B

C

Pairing means the first coupling between two Bluetooth®
devices. This requires a proper executed installation. For an

already active Bluetooth
device and the Bluetooth

1. Activate Bluetooth

2. Select xxx Grohe SPA from Bluetooth

xxxx is the 4-digit number (PIN number) which will be
displayed.

3. Enter PIN number and confirm.

4. Connection will established automatically.

5. The LED (A) on the adaptor flashes 1x blue for a short time
when connection is quite correct.

®

connection between a terminal

®

adaptor no pairing is possible.

®

on device.

®

list.

The PIN number is unique for each adaptor and is additionally
documented with a sticker on the backside. These are the last
four digits of the serial number. The PIN number can not be

changed!

When successfully paired, the PIN is no longer required when
a new connection attempt. When connected and activated the
App LED on the adaptor lights up blue continuously. A
maximum of 8 devices can be paired. When logging a 9th
device the most rarely used one will be deleted from the list.

Operation of the reset button (A) and Visualization by status LED (B)

Function Visualization

Operation takes place

Reboot of the adaptor LED lights up red for 3 sec.

Reset of the adaptor LED lights up red, off, red, blue, red

Ready for operation LED off

Modul is supplied with voltage LED lights up red for 1 sec.

Permanent press of button, or
bridging contact removed

LED lights permanently blue

LED flashes red

Functions

Function Describtion

Changing the device Device will be logged out (connection closed/inactive).

After 10sec. the new device can be logged in.

Prioritization of connections

Visibility of the Bluetooth
Reboot the Bluetooth

(Entire system turns off)

®

®

adaptor

adaptor

It will be ensured that the operation can take place only with a single device
at any time.

The Bluetooth® adaptor is always visible.

Press the button shortly (less than 3 sec.):

- Connection will be interrupted

- Bluetooth

- System shuts down (Music, light (max. 60sec. delay), steam)

®

adaptor reboots

Reset of the Bluetooth

(Entire system turns off)

Data transfer As soon as a device is connected, the system can be operated using the

Audio stream As soon as a device is connected, an audio stream can be sent to the

®

adaptor

Press and hold the button (between 10 and 20sec.):

- Connection will be interrupted

- Pairing list will be cleared

- Bluetooth

- System shuts down (Music, light (max. 60sec. delay), steam)

Grohe App.

system by the Grohe App.

®

adaptor reboots

5

Obstructions

This category of device does not belong in the
domestic waste, but must be disposed of
separately in accordance with the relevant local
national regulations.
Dispose of batteries in accordance with national
regulations.

For operation under adverse environments, in buildings /
rooms with reinforced concrete walls, steel and iron frame, or
near of obstructions (eg furniture) of metal, the Bluetooth
reception can be disturbed and interrupted.

Radio Frequency reflective and absorbing

RF components using the same frequency band of 2.4GHz
(eg wireless devices, phones, etc.) may affect the quality of
reception (observe the manufacturer´s documentation!).

.

Type of obstructions Interference or shielding potential

Wood
Synthetic material

Low

Glass

Water
Bricks

Medium

Marble

Plaster
Concrete

High

Bulletproof glass

Metal Very high

Fault Cause Remedy

Pairing not possible • PIN entry is not correct

• Another device is already connected

• No reception/connection interrupted

• Interferences in the reception area

• Obstacle in transmission path

Connection not
possible

• Another device is already connected

• No reception/connection interrupted

• Interferences in the reception area

• Obstacle in transmission path

®

Bluetooth

adaptor

does not appear in

®

Bluetooth

list of

device

Interrupted while

• Device out of receiving range

• There is already a connection to a device

• Bluetooth

®

adaptor not supplied with

voltage

®

• Failure at Bluetooth

adaptor

• Interferences in the reception area

operating

• Obstacle in transmission path

Bluetooth

®

adaptor

without function

• Bypass removed without external
interface connected

- Check PIN on the Bluetooth

®

adaptor (sticker)

- Disconnect and perform pairing again

- Turn back the device to receiving range

- Turn off the source of interference
(observe manufacturer´s documentation)

- Remove from radio path

- Disconnect and perform pairing again

- Turn back the device to receiving range

- Turn off the source of interference
(observe manufacturer´s documentation)

- Remove from radio path

- Device back to receiving range

- Disconnect the device, then connect again

- Check the installation

- Start reboot

- Turn off the source of interference
(observe manufacturer´s documentation)

- Remove from radio path

-Put in bridging contact (C), see fold-out page I.

Disposal instructions

6

F

Remarque: avant l'installation, lire les instructions de

Ce produit est conforme aux réglementations
européennes.

montage de l'unité de commande. Elles contiennent des
informations importantes pour l'installation sûre et conforme
en combinaison avec d'autres modules.

Consignes de sécurité

Risque d'électrocution!

Éviter les dangers que peut présenter un câble
de raccordement endommagé. En cas
d’endommagement, faire remplacer le câble de
raccordement par le fabricant, son service après-vente
ou une personne disposant des mêmes qualifications.

• Ne procéder à l’installation que dans un endroit à l’abri du gel.

®

• L'adaptateur Bluetooth

ne doit pas être exposé aux

éclaboussures d'eau directes ou indirectes.

®

• La distance entre l'adaptateur Bluetooth

et l'unité

de commande doit être au maximum de 4,5 mètres.

• Les enfants ainsi que les adultes ayant des capacités
physiques, mentales et/ou sensorielles limitées ne doivent
pas utiliser le produit sans surveillance.

• Les personnes sous l'influence de l'alcool ou de drogues
ne doivent pas utiliser le produit.

Domaine d'application/fonction

• Interface de commande de la lumière, musique et vapeur.

Compatible avec les dispositifs de commande Apple et

®

Android avec Bluetooth

version 2.1 + EDR (tenir compte des
limites de l'application). L'application requise est disponible
gratuitement dans l'iTunes Store et le Google Play store.

Caractéristiques techniques

• Tension d’alimentation: 12 V CC

• Puissance consommée: 1 W

®

• Puissance de sortie: spécification Bluetooth

®

• Bluetooth

• Bluetooth

- Version: 2.1 + EDR

®

- Distance de transmission: env. 10 m

classe 2

(dépend de l'environnement)

• Support codec audio: SBC

®

• Profils Bluetooth

pris en charge: A2DP, SPP

Homologation et conformité

Nous contacter à l’adresse suivante pour vous procurer ces
déclarations de conformité:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installation de l'application

Apple:

• directement par le biais du dispositif de commande dans

l'App Store (une connexion sans fil et un compte chez Apple
doivent être disponibles).

• Sur iTunes dans l'iTunes Store (iTunes doit être installé sur

l'ordinateur et un compte chez Apple est requis).

• Par code QR

Android:

• directement par le biais du dispositif de commande dans
le Google Play Store (une connexion sans fil et un compte
chez Google doivent être disponibles).

• Sur www.play.google.com (un compte chez Google est
requis).

• Par code QR

Le guide sur l'utilisation de l'application peut être téléchargé
sur le site www.grohe.com/tpi/f-digital-deluxe.

Installation de l'adaptateur Bluetooth

®

Montage et raccordement, voir volets I, II et III.

Tenir compte de la cote du schéma sur le volet I.
Nouvelle installation, voir volet II.
L'installation doit être effectuée en dehors de la cabine

de vapeur, dans un lieu accessible.

®

L'adaptateur Bluetooth

fonctionne sur la bande de fréquence
2,4 GHz.
L'installation à proximité d'appareils ayant la même bande
de fréquence (par ex. dispositifs Wi-Fi, téléphones DECT, etc.
(voir documentation du fabricant !)) doit être évitée.

Rééquipement (uniquement possible avec dispositif
de commande 36 397), voir volet III.

1. Couper l'alimentation du système complet.

2. Déconnecter les fiches de raccordement de l'unité

de commande.

3. Remplacer l'unité de commande (36 358) par une unité

®

de commande compatible Bluetooth

(36 397).

4. Reconnecter les fiches de raccordement à l'adaptateur

Bluetooth

®

et aux modules présents.

5. Mettre le système complet sous tension.

Interface externe (system shut down)

L'interface externe permet de redémarrer ou réinitialiser
l'adaptateur Bluetooth

®

. L'interface sert de contact d'ouverture
pouvant être utilisé avec les interrupteurs ou touches
ordinaires.

1. Couper l'alimentation du système complet.

2. Retirer le volet de pontage (C), voir volet I.

3. Établir la connexion entre l'interface externe et l'interrupteur

ou la touche à l'aide du câble 47 868 000 (accessoire)
(max. 5 m).

4. Mettre le système complet sous tension.
Si l'interface externe n'est pas utilisée, le volet de pontage doit

rester branché!

7

Pairing

XXXX

A

B

C

Le pairing est le premier raccordement entre deux appareils

Bluetooth

connexion Bluetooth
de commande et l'adaptateur Bluetooth

impossible.

1. Activer le Bluetooth

2. Sélectionner xxxx Grohe SPA dans la liste Bluetooth

3. Saisir et confirmer le numéro PIN.

4. La connexion est établie automatiquement.

5. Quand la connexion est établie, la LED (A) de l'adaptateur

Utilisation de la touche Reset (A) et visualisation par la LED d'état (B)

®

. Cela nécessite une installation correcte. Si une

xxxx représente le nombre à 4 chiffres (numéro PIN) affiché.

clignote 1 fois brièvement en bleu.

®

est déjà active entre un dispositif

®

sur le dispositif de commande.

®

, le pairing est

®

Le numéro PIN est propre à chaque adaptateur et figure aussi
sur un autocollant à l'arrière du boîtier.

Il s'agit des quatre derniers chiffres du numéro de série.

Le numéro PIN n'est pas modifiable!

.

En cas de pairing réussi, la saisie du PIN n'est plus nécessaire
lors d'une nouvelle tentative de connexion. Si la connexion est
établie et l'application activée, la LED sur l'adaptateur est
bleue en continu. 8 appareils au maximum peuvent être
appariés. En cas de connexion d'un 9e appareil, l'appareil
le moins souvent utilisé est supprimé de la liste.

Fonctionnement Visualisation

Utilisation en cours

Redémarrage de l'adaptateur La LED est rouge 3 sec.

Réinitialisation de l'adaptateur La LED est rouge, éteinte, rouge,

Prêt au fonctionnement LED éteinte

Le module est sous tension La LED est rouge 1 sec.

Utilisation continue de la touche,
ou volet (C) tiré

La LED est bleue en continu

bleue, rouge

La LED clignote en rouge

Étendue du fonctionnement

Fonctionnement Description

Changement du dispositif de commande Le dispositif de commande est déconnecté (connexion interrompue/

Priorisation de la connexion

Visibilité de l'adaptateur Bluetooth
Redémarrage de l'adaptateur Bluetooth

(Le système complet est éteint)

Réinitialisation de l'adaptateur Bluetooth

(Le système complet est éteint)

®

®

désactivée).
Le nouveau dispositif de commande peut être connecté après 10 sec.

Il faut s'assurer que la commande peut être actionnée à tout moment
uniquement par un dispositif de commande.

L'adaptateur Bluetooth® est toujours visible.

Brève pression de touche (moins de 3 sec.):

- La connexion est interrompue

- L'adaptateur Bluetooth® redémarre

- Le système s'éteint (musique, lumière (avec max 60 sec. d'attente),
vapeur)

®

Pression longue sur la touche (10-20 sec.):

- La connexion est interrompue

- La liste de pairing est supprimée

- L'adaptateur Bluetooth® redémarre

- Le système s'éteint (musique, lumière (avec max 60 sec. d'attente),
vapeur)

Transfert de données Dès qu'une connexion est établie avec un dispositif de commande,

Flux audio Dès qu'une connexion est établie avec un dispositif de commande, un flux

le système peut être utilisé avec l'application Grohe.

audio peut être envoyé au système par le biais de l'application Grohe.

8

Obstacles/barrières

Les appareils portant ce repère ne doivent pas
être jetés avec les déchets ménagers. Ils doivent
être mis au rebut séparément conformément aux
directives locales.

En cas d'utilisation dans des conditions difficiles, dans des
bâtiments/pièces avec des murs en béton armé, en acier et à
cadre métallique, ou à proximité d'obstacles (par ex. meubles)
en métal, la réception Bluetooth peut être perturbée
et interrompue.

Sources de perturbations

Les composants HF utilisant la même bande de fréquence
(2,4 GHz) (par ex. dispositifs Wi-Fi, téléphones, etc.), ainsi que
des ondes réfléchissantes (par ex. par des meubles, murs,
etc.) peuvent affecter la qualité de réception (consulter
la documentation du fabricant !).

Type de barrières Potentiel de perturbation et de protection

Bois
Plastique

Faible

Verre

Eau
Tuile

Moyen

Marbre

Crépi
Béton

Élevé

Verre blindé

Métal Très élevé

Perturbation Cause Remède

Pairing impossible • Saisie du PIN incorrecte

• Une connexion est déjà établie avec
un autre dispositif de commande

• Pas de réception/connexion interrompue

• Perturbation dans le champ de détection

• Obstacle sur le trajet de l'onde

Connexion impossible • Une connexion est déjà établie avec un

autre dispositif de commande

• Pas de réception/connexion interrompue

• Perturbation dans le champ de détection

• Obstacle sur le trajet de l'onde

®

• Dispositif de commande hors du champ

®

du

de détection

• Une connexion est déjà établie avec
un dispositif de commande

®

• Adaptateur Bluetooth

• Panne de l'adaptateur Bluetooth

non alimenté

®

• Perturbation dans le champ de détection

L'adaptateur Bluetooth
n'apparaît pas dans

la liste Bluetooth
dispositif de commande

Commande
interrompue en cours
d'utilisation

• Obstacle sur le trajet de l'onde

- Vérifier le PIN sur l'adaptateur Bluetooth

®

(autocollant)

- Déconnecter et refaire le pairing

- Dispositif de commande rétabli dans le champ
de détection

- Désactiver la source de perturbation
(voir la documentation du fabricant !)

- Éliminer l'obstacle du trajet de l'onde

- Déconnecter et refaire le pairing

- Retour dans le champ de détection

- Désactiver la source de perturbation
(voir la documentation du fabricant !)

- Éliminer l'obstacle du trajet de l'onde

- Dispositif de commande rétabli dans le champ
de détection

- Déconnecter le dispositif de commande.
Puis rétablir la connexion.

- Vérifier l'installation

- Redémarrer

- Désactiver la source de perturbation
(voir la documentation du fabricant !)

- Éliminer l'obstacle du trajet de l'onde

Dysfonctionnement de
l'adaptateur Bluetooth

• Volet de pontage tiré et pas d'interface

®

externe connectée

Consignes d'élimination

9

- Installer le volet de pontage (C), voir volet I

E

Nota: Antes de la instalación, leer las instrucciones

Este producto cumple los requisitos de
las Directivas de la UE correspondientes.

de montaje de la unidad de control. Dichas instrucciones
contienen información importante para la instalación segura
y profesional en combinación con otros módulos.

Información de seguridad

¡Peligro por descarga eléctrica!

Evitar peligros derivados de un cable de conexión
dañado. En caso de daños, el cable de conexión
deberá ser sustituido por el fabricante o su servicio
de postventa o por una persona con la cualificación
correspondiente.

• La instalación solo puede efectuarse en recintos a prueba
de heladas.

• No mojar directa ni indirectamente con agua el adaptador

®

de Bluetooth

• La distancia entre el adaptador de Bluetooth

durante la limpieza.

®

y la unidad

de control debe ser como máximo de 4,5 metros.

• Los niños y los adultos con discapacidades físicas,
mentales y/o sensoriales no deben utilizar el producto
sin supervisión.

• Las personas que se encuentren bajo los efectos del
alcohol o las drogas no pueden utilizar el producto.

Campo de aplicación/función

• Interfaz para el mando de la luz, la música y el vapor.

Compatible con dispositivos de mando de Apple y Android

®

con Bluetooth

, versión 2.1 + EDR (tener en cuenta las
limitaciones por la aplicación). La aplicación necesaria está
disponible de manera gratuita en iTunes Store y en Google Play.

Datos técnicos

• Alimentación de tensión: 12 V CC

• Consumo de potencia: 1 W

®

• Potencia de salida: Bluetooth

®

• Versión de Bluetooth

®

• Bluetooth

- Distancia de transmisión: aprox. 10 m

:2.1 + EDR

especificación clase 2

(en función de las condiciones ambientales)

• Códec de audio soportado: SBC

®

• Perfiles de Bluetooth

soportados: A2DP, SPP

Autorización y conformidad

Las declaraciones de conformidad se pueden solicitar
en la siguiente dirección:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Instalación de la aplicación

Apple:

• Directamente con el dispositivo de mando a través de

la App Store (se debe disponer de una conexión de red
inalámbrica y una cuenta en Apple).

• A través de iTunes en iTunes Store (iTunes debe estar

instalado en el ordenador y se requiere una cuenta
en Apple).

• A través de código QR.

Android:

• Directamente con el dispositivo de mando a través
de la Google Play (se debe disponer de una conexión
de red inalámbrica y una cuenta en Google).

• A través de www.play.google.com (se requiere una cuenta
en Google).

• A través de código QR.

Las instrucciones para el manejo de la aplicación se pueden
descargar en www.grohe.com/tpi/f-digital-deluxe.

Instalación del adaptador de Bluetooth

®

Montaje y conexión, véanse las páginas desplegables I, II y III.

Respetar el croquis de la página desplegable I.
Instalación nueva, véase la página desplegable II.
La instalación debe realizarse fuera de la cabina de la sauna,

en una zona accesible.

®

El adaptador de Bluetooth

funciona en una banda
de frecuencia de 2,4 GHz.
Se deben evitar realizar la instalación cerca de equipos con
la misma banda de frecuencia [por ejemplo: equipos con wifi,
teléfonos DECT, etc. (observar la documentación del
fabricante)].

Reequipamiento (solo posible con unidad de control
36 397), véase la página desplegable III.

1. Conmutar el sistema completo sin tensión.

2. Desconectar las conexiones de enchufe existentes

de la unidad de control.

3. Sustituir la unidad de control (36 358) por una unidad

®

de control compatible con Bluetooth

(36 397).

4. Restablecer las conexiones de enchufe al adaptador

de Bluetooth

®

y los módulos existentes.

5. Suministrar tensión al sistema completo.

Interfaz externa (system shut down)

Mediante la interfaz externa se puede realizar un reinicio
o reset del adaptador de Bluetooth

®

. La interfaz está diseñada
como contacto NC, que puede ser utilizado con conmutadores
o pulsadores de tipo comercial.

1. Conmutar el sistema completo sin tensión.

2. Retirar la tapa de empalme (C), véase la página

desplegable I.

3. Establecer la conexión entre la interfaz externa y el

conmutador o pulsador con cable 47 868 000 (accesorio
especial) (máx. 5 m).

4. Suministrar tensión al sistema completo.
En caso de que no se utilice la interfaz externa, la tapa

de empalma debe permanecer insertada.

10

Sincronización

XXXX

A

B

C

Sincronización significa el primer acoplamiento entre
dos equipos por Bluetooth

instalación realizada correctamente. No es posible realizar
una sincronización en una conexión por Bluetooth
entre un dispositivo de mando y un adaptador de Bluetooth

1. Activar el Bluetooth

2. En la lista de Bluetooth
xxxx representa el número de 4 cifras (código PIN)

mostrado.

3. Introducir y confirmar el código PIN.

4. La conexión se establecerá automáticamente.

5. Con una conexión establecida positivamente, el LED (A) del
adaptador parpadea de color azul una vez brevemente.

Manejo de la tecla de reset (A) y visualización por medio del LED de estado (B)

®

. El requisito para ello es una

®

en un dispositivo de mando.

®

seleccionar xxxx Grohe SPA.

®

ya activa

El código PIN es individual para cada adaptador y, además,
está documentado por medio de una pegatina en la parte
posterior de la carcasa.

Se trata de las últimas cuatro cifras del número de serie.

¡El código PIN no se puede modificar!

®

.

Cuando una sincronización ha sido realizada con éxito, no es
necesario introducir el PIN en el próximo intento de conexión.
Con una conexión establecida y la aplicación activada, el LED
del adaptador está iluminado permanentemente de color azul.
Se pueden sincronizar un máximo de 8 equipos. Al registrar
el noveno equipo se eliminará de la lista el equipo utilizado
con menos frecuencia.

Función Visualización

Manejando

Reinicio del adaptador El LED se ilumina 3 segundos

Reset del adaptador El LED se ilumina: rojo, apagado,

Operativo LED apagado
Módulo suministrado con tensión El LED se ilumina 1 segundo

Accionamiento continuo del
pulsador o se ha extraído la tapa (C)

El LED se ilumina
permanentemente de color azul

de color rojo

rojo, azul, rojo

de color rojo
El LED se ilumina de color rojo

Alcance de función

Función Descripción

Cambio de dispositivo de mando El dispositivo de mando se desconecta (conexión finalizada/desactivada).

Priorización de conexiones

Visibilidad del adaptador de Bluetooth
Reinicio del adaptador de Bluetooth

(El sistema completo se desconecta)

Reset del adaptador de Bluetooth

(El sistema completo se desconecta)

Transferencia de datos En cuanto se establezca una conexión con un dispositivo de mando,

Streaming de audio En cuanto se establezca una conexión con un dispositivo de mando, a

®

®

®

Trascurridos 10 segundos se puede registrar un nuevo dispositivo
de mando.

Se garantiza que en cualquier momento se puede realizar el manejo por
medio de un único dispositivo de mando.

El adaptador de Bluetooth® está siempre visible.
Pulsación breve de la tecla (menos de 3 segundos):

- La conexión se interrumpe

- El adaptador de Bluetooth

- El sistema se desconecta [música, luz (con retraso de máx. 60 segundos),
vapor]

Pulsación prolongada de la tecla (10-20 segundos):

- La conexión se interrumpe

- Se elimina la lista de sincronización

- El adaptador de Bluetooth

- El sistema se desconecta [música, luz (con retraso de máx.
60 segundos), vapor]

el sistema puede ser manejado con la aplicación de Grohe (Grohe App).

través de aplicación de Grohe (Grohe App) se puede enviar un streaming
de audio al sistema.

®

se reinicia

®

se reinicia

11

Obstáculos/barreras

Los equipos con este marcado no deben
desecharse con la basura doméstica, sino
que deben eliminarse por separado de acuerdo
con las normas de cada país.

Durante el funcionamiento en condiciones ambientales
desfavorables, en edificios/salas con paredes de hormigón
armado, marcos de hierro y acero, o cerca de obstáculos
(p. ej. muebles) de metal, la recepción de Bluetooth puede
verse afectada o interrumpida.

Fuentes de interferencias

Los componentes HF que utilizan la misma banda de
frecuencia (2,4 GHz) (por ejemplo: equipos con wifi, teléfonos,
etc.), así como las ondas reflectantes (por ejemplo: por
muebles, paredes, etc.) pueden afectar a la calidad de
recepción (observar la documentación del fabricante).

Tipo de barrera Potencial de interferencia o pantalla

Madera
Plástico

Bajo

Cristal

Agua
Ladrillo

Medio

Mármol

Yes o
Hormigón

Alto

Cristal antibalas

Metal Muy alto

Fallo Causa Remedio

La sincronización
no es posible

• Entrada de PIN no es correcta

• Ya existe una conexión con otro
dispositivo de mando

• Sin recepción/conexión interrumpida

- Comprobar el PIN en el adaptador Bluetooth
(pegatina)

- Interrumpir la conexión y realizar otra vez
la sincronización

- Dispositivo de mando de vuelta en la zona
de recepción

• Fuente de interferencias en la zona
de recepción

• Obstáculo en el trayecto radioeléctrico

- Desactivar fuente de interferencias (observar
la documentación del fabricante)

- Retirar el obstáculo del trayecto radioeléctrico

®

La conexión
no es posible

El adaptador

®

de Bluetooth
no aparece en la lista

®

de Bluetooth

del

dispositivo de mando

Manejo interrumpido
durante funcionamiento
en curso

Adaptador de

®

Bluetooth

sin función

Notas sobre el reciclado

• Ya existe una conexión con otro
dispositivo de mando

• Sin recepción/conexión interrumpida

• Fuente de interferencias en la zona
de recepción

• Obstáculo en el trayecto radioeléctrico

• El dispositivo de mando se encuentra
fuera de la zona de recepción

• Ya existe una conexión con un dispositivo
de mando

®

• El adaptador de Bluetooth

no está

suministrado con tensión

• Fallo del adaptador de Bluetooth

®

• Fuente de interferencias en la zona
de recepción

• Obstáculo en el trayecto radioeléctrico

• Se ha extraído la tapa de empalme y
no se ha conectado una interfaz externa

- Interrumpir la conexión y realizar otra vez
la sincronización

- Volver a la zona de recepción

- Desactivar fuente de interferencias (observar
la documentación del fabricante)

- Retirar el obstáculo del trayecto radioeléctrico

- Dispositivo de mando de vuelta en la zona
de recepción

- Interrumpir la conexión con el dispositivo de
mando. A continuación, restablecer la conexión.

- Comprobar la conexión

- Reiniciar

- Desactivar fuente de interferencias
(observar la documentación del fabricante)

- Retirar el obstáculo del trayecto radioeléctrico

- Insertar la tapa de empalme (C), véase la página
desplegable I.

12

I

Nota: prima dell'installazione leggere le istruzioni per

Questo prodotto è conforme ai requisiti previsti dalle
normative UE in materia.

il montaggio dell'unità di comando. Esse contengono
informazioni importanti per un’installazione sicura e a regola
d'arte in combinazione con ulteriori moduli.

Informazioni sulla sicurezza

Pericolo di scossa elettrica

Evitare il pericolo dovuto a una linea di collegamento
danneggiata. In caso di danneggiamento, la linea di
collegamento dovrà essere sostituita dal produttore
o dal relativo servizio assistenza tecnica oppure
da persona di pari qualifica.

• L’installazione deve essere eseguita solo in ambienti
antigelo.

• Durante la pulizia non bagnare con acqua direttamente

®

o indirettamente gli adattatori Bluetooth

• La spaziatura interna tra l’adattatore Bluetooth

.

®

e l’unità

di comando può essere di max 4,5 metri.

• I bambini o gli adulti con disabilità fisiche, intellettive e/o
sensoriali non devono utilizzare il prodotto senza la
sorveglianza di terzi.

• Il prodotto non deve essere utilizzato da persone sotto
l’effetto di farmaci o droghe.

Gamma di applicazioni/Funzionamento

• Interfaccia per il comando di luce, musica e vapore.

Compatibile con dispositivi Apple e Android dotati di

®

Bluetooth

2.1 + EDR (considerare limitazioni dell’app)
L’applicazione necessaria è disponibile gratuitamente
nell’iTunes Store e sul Google Play store.

Dati tecnici

• Alimentazione di tensione: 12 V DC

• Potenza assorbita: 1 W

®

• Potenza di uscita: Bluetooth

®

• Bluetooth

• Bluetooth

- Versione: 2.1 + EDR

®

- Distanza di trasmissione: ca. 10m

Specifica classe 2

(a seconda delle condizioni ambientali)

• Codec audio supportato: SBC

®

• Profilo Bluetooth

supportato: A2DP, SPP

Omologazione e conformità

Per richiedere gli attestati di conformità rivolgersi al seguente
indirizzo:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installazione dell’applicazione

Apple:

• Direttamente dal dispositivo tramite l’Apple Store

(è necessario avere a disposizione un collegamento
alla rete wireless e un account Apple).

• Tramite l’iTunes Store (è necessario installare iTunes sul

computer e avere un account Apple).

• Tramite codice QR

Android:

• Direttamente dal dispositivo tramite il Google Play Store
(è necessario avere a disposizione un collegamento alla
rete wireless e un account Google).

• Accedendo al sito www.play.google.com (è necessario
un account Google).

• Tramite codice QR

Le istruzioni per l’uso dell’applicazione possono essere
scaricate dal link www.grohe.com/tpi/f-digital-deluxe.

Installazione dell’adattatore Bluetooth

®

Montaggio e raccordi, vedere i risvolti di copertina I, II e III.

Rispettare lo schema con le quote di installazione sul risvolto
di copertina I.

Nuova installazione, vedere risvolto di copertina II.
L’installazione deve avvenire all’esterno della cabina bagno

turco in una zona accessibile.

®

L’adattatore Bluetooth

funziona a una banda di frequenza
di 2,4 GHz.
Evitare l’installazione in prossimità di apparecchi con la stessa
banda di frequenza (es. dispositivi LAN wireless, telefoni
DECT, ecc. (seguire la documentazione del produttore)).

Applicazione successiva (possibile solo con unità
di comando 36 397), vedere il risvolto di copertina III.

1. Togliere tensione all’intero sistema.

2. Scollegare dall’unità di comando i collegamenti a spina

presenti.

3. Sostituire l’unità di comando (36 358) con un’unità

®

di comando compatibile con Bluetooth

4. Ripristinare i collegamenti a spina all’adattatore Bluetooth

(36 397).

®

e ai moduli presenti.

5. Alimentare l’intero sistema.

Interfaccia esterna (system shut down)

Tramite l’interfaccia esterna è possibile riavviare o resettare
l’adattatore Bluetooth

®

. L’interfaccia è progettata come un
contatto normalmente chiuso che può essere utilizzato con
interruttori o pulsanti disponibili in commercio.

1. Togliere tensione all’intero sistema.

2. Rimuovere il contatto a ponte, vedere il risvolto di copertina I.

3. Creare un collegamento tra l’interfaccia esterna e

l’interruttore oppure tra il pulsante e il cavo 47 868 000
(accessori speciali) (max 5m).

4. Alimentare l’intero sistema.
Se l’interfaccia esterna non viene utilizzata è necessario

che il contatto a ponte rimanga collegato.

13

Pairing

XXXX

A

B

C

Con il termine pairing si intende il primo accoppiamento tra
due apparecchi Bluetooth

pairing è l’esecuzione di una corretta installazione. In presenza
di un collegamento Bluetooth
e un adattatore Bluetooth

1. Attivare il Bluetooth

2. Selezionare xxxx Grohe SPA dall’elenco dei dispositivi

Bluetooth

xxxx indica il numero a 4 cifre (codice PIN) che viene
visualizzato.

3. Inserire il codice PIN e confermare.

4. La connessione viene stabilita automaticamente.

5. Al termine della connessione, il LED (A) sull’adattatore
lampeggia brevemente 1 volta con una luce di colore blu.

Uso del pulsante Reset (A) e visualizzazione tramite il LED di stato (B)

®

.

®

. Il requisito necessario per il

®

già attivo tra un dispositivo

®

non è possibile alcun pairing.

®

sul dispositivo.

Il codice PIN è diverso per ogni adattatore e viene indicato
anche su un’etichetta sul retro dell’alloggiamento.

Si tratta delle ultime quattro cifre del numero di serie. Il codice

PIN non può essere modificato.

Una volta che il pairing è stato eseguito correttamente, in caso
di un nuovo tentativo di collegamento non è più necessario
inserire il PIN. Quando l’applicazione è connessa e attiva,
il LED sull’adattatore si illumina di una luce blu fissa. Possono
essere collegati al max 8 apparecchi. Quando si collega
il nono dispositivo, viene cancellato l’apparecchio in elenco
utilizzato più raramente.

Funzionamento Visualizzazione

L’operazione viene eseguita

Riavvio dell’adattatore Il LED si illumina di rosso per 3 sec.

Reset dell’adattatore Il LED si illumina di una luce rossa,

Pronto all’uso LED spento

Il modulo è alimentato da corrente Il LED si illumina di rosso per 1 sec.

Azionamento continuo del pulsante o
del cappuccio (C)

Il LED si illumina di una luce blu
fissa

si spegne e poi di luce rossa, blu,
rossa

Il LED si illumina di rosso

Funzioni

Funzionamento Descrizione

Cambio del dispositivo Il dispositivo viene disconnesso (connessione terminata/disattivata).

Dopo 10 sec. è possibile collegare il nuovo dispositivo.

Priorità di connessione

Visibilità dell’adattatore Bluetooth

®

Si garantisce che l’utilizzo possa avvenire solo con un singolo dispositivo
alla volta.

L’adattatore Bluetooth® è sempre visibile.

Riavvio dell’adattatore Bluetooth

(togliere tensione all’intero sistema)

Reset dell’adattatore Bluetooth

(togliere tensione all’intero sistema)

Trasmissione dei dati Non appena viene creata una connessione a un dispositivo, è possibile

Stream audio Non appena viene creata una connessione a un dispositivo, è possibile

®

®

Premendo il pulsante brevemente (meno di 3 sec.):

- il collegamento si interrompe

- l’adattatore Bluetooth® si riavvia

- il sistema si spegne (musica, luce (con un ritardo di max 60 sec.), vapore)

Premendo e tenendo premuto il pulsante (10-20 sec.):

- il collegamento si interrompe

- l’elenco di pairing viene cancellato

- l’adattatore Bluetooth® si riavvia

- il sistema si spegne (musica, luce (con un ritardo di max 60 sec.), vapore)

utilizzare il sistema con l’applicazione di Grohe.

inviare al sistema uno stream audio tramite l’applicazione di Grohe

14

Ostacoli/barriere

Gli apparecchi con questo marchio non fanno parte
dei rifiuti domestici, ma devono essere smaltiti
secondo le norme specifiche del Paese.

In caso di utilizzo in condizioni ambientali difficili, in ambienti/
locali con pareti in cemento armato, acciaio oppure telaio in
ferro, o situati in prossimità di ostacoli (es. mobili) in metallo, la
ricezione del Bluetooth potrebbe essere disturbata e interrotta.

Fonti di disturbo

I componenti a radiofrequenza che utilizzano la stessa banda
di frequenza (2,4 GHz) (es. apparecchi LAN wireless, telefoni,
ecc.), nonché onde riflettenti (es. a causa di mobili, pareti ecc.)
possono influenzare la qualità di ricezione (seguire la
documentazione del produttore).

Tipo di barriere Potenziale di interferenza e schermatura

Legno
Plastica

Basso

Vetro

Acqua
Mattone

Medio

Marmo

Intonaco
Calcestruzzo

Elevato

Vetro antiproiettile

Metallo Molto elevato

Guasto Causa Rimedio

Pairing non possibile • PIN inserito non corretto

• È già presente una connessione
aunaltro dispositivo

• Nessuna ricezione/collegamento
interrotta/o

• Sorgente di disturbo nel campo
di ricezione

• Ostacolo nel percorso di trasmissione

Connessione non
possibile

• È già presente una connessione
aunaltro dispositivo

• Nessuna ricezione/collegamento
interrotta/o

• Sorgente di disturbo nel campo
di ricezione

• Ostacolo nel percorso di trasmissione

®

L’adattatore Bluetooth
non compare

nell’elenco Bluetooth
del dispositivo

• Dispositivo al di fuori del campo
di ricezione

®

• È già presente una connessione
aundispositivo

• Adattatore Bluetooth

®

non alimentato

• Guasto all’adattatore Bluetooth

Interruzione durante
il funzionamento

• Sorgente di disturbo nel campo
di ricezione

• Ostacolo nel percorso di trasmissione

- Controllare il PIN sull’adattatore Bluetooth

®

(etichetta)

- Scollegare la connessione ed eseguire un nuovo
Pairing

- Dispositivo di nuovo nel campo di ricezione

- Spegnere la sorgente di disturbo (seguire
la documentazione del produttore)

- Rimuovere l’ostacolo dal percorso
di trasmissione

- Scollegare la connessione ed eseguire un nuovo
Pairing

- Di nuovo nel campo di ricezione

- Spegnere la sorgente di disturbo (seguire
la documentazione del produttore)

- Rimuovere l’ostacolo dal percorso
di trasmissione

- Dispositivo di nuovo nel campo di ricezione

- Rimuovere la connessione al dispositivo.
Ripristinarla.

- Controllare l’installazione

®

- Eseguire un riavvio

- Spegnere la sorgente di disturbo (seguire
la documentazione del produttore)

- Rimuovere l’ostacolo dal percorso
di trasmissione

®

Adattatore Bluetooth
senza funzione

• Contatto a ponte rimosso e nessuna
interfaccia esterna collegata

Note sullo smaltimento

15

- Installare il contatto a ponte (C), vedere il risvolto
di copertina I

NL

Aanwijzing: Lees vóór de installatie de montagehandleiding

Dit product voldoet aan de eisen
van de desbetreffende EU-richtlijnen.

van de besturingseenheid. Deze bevat belangrijke informatie
voor het veilig en deskundig installeren in combinatie met
andere modules.

Informatie m.b.t. de veiligheid

Gevaar door elektrische schok!

Gevaar als gevolg van beschadigde aansluitkabel
voorkomen. Bij beschadiging moet de aansluitkabel
door de fabrikant of de klantenservice of door
hiervoor geschoold personeel worden vervangen.

• De installatie mag alleen in vorstbestendige ruimten
plaatsvinden.

• Tijdens het schoonmaken de Bluetooth

®

-adapter niet direct

of indirect afspoelen met water.

®

• De afstand tussen de Bluetooth

-adapter en de

besturingseenheid mag maximaal 4,5 meter bedragen.

• Kinderen en volwassenen met lichamelijke, geestelijke en/of
motorische beperkingen mogen het product niet zonder
toezicht gebruiken.

• Personen onder invloed van alcohol of drugs mogen
het product niet gebruiken.

Toepassingsgebied/Functie

• Interface voor het aansturen van licht, muziek en stoom.

Compatibel met toestellen met een Apple- en Android-

®

besturingssysteem met Bluetooth

-versie 2.1+EDR
(houd rekening met de beperkingen in de app). De benodigde
app is gratis beschikbaar in de iTunes Store en de Google Play
Store.

Technische gegevens

• Voedingsspanning: 12 V DC

• Vermogensverbruik: 1 W

®

• Uitgangsvermogen: Bluetooth

®

• Bluetooth

• Bluetooth

-versie: 2.1+EDR

®

-transmissie-afstand: ca. 10 m

-specificatie Class 2

(afhankelijk van de omgevingsomstandigheden)

• Ondersteunde audio-codec: SBC

• Ondersteund Bluetooth

®

-profiel: A2DP, SPP

Goedkeuring en conformiteit

De conformiteitsverklaringen kunnen op het volgende adres
worden aangevraagd:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

De app installeren

Apple:

• rechtstreeks met het bedieningsapparaat via de App Store

(een draadloze netwerkverbinding en een account bij Apple
zijn hiervoor nodig).

• Via iTunes in de iTunes Store (iTunes moet op de computer

geïnstalleerd zijn en een account bij Apple is vereist).

•Via QR-code

Android:

• Rechtstreeks met het bedieningsapparaat via de Google
Play Store (een draadloze netwerkverbinding en een
account bij Google zijn hiervoor nodig).

• Via www.play.google.com (een account bij Google
is vereist).

•Via QR-code

De bedieningshandleiding van de app kunt u downloaden
op www.grohe.com/tpi/f-digital-deluxe.

De Bluetooth®-adapter installeren

Inbouwen en aansluiten, zie uitvouwbaar blad I, II en III.

Let op de maattekening op uitvouwbaar blad I.
Nieuwe installatie, zie uitvouwbaar blad II.
De installatie moet buiten de stoomcabine gebeuren in een

toegankelijk gebied.

De Bluetooth®-adapter werkt in het frequentiebereik van 2,4 GHz.
Vermijd installatie in de buurt van apparaten met een identiek
frequentiebereik (bijv. WiFi-apparaten, draadloze telefoons,
etc. (let op de documentatie van de fabrikant!)).

Vervanging (alleen mogelijk met besturingseenheid
36 397), zie uitvouwbaar blad III.

1. Volledige systeem spanningsloos maken.

2. Alle stekkeraansluitingen van de besturingseenheid
loskoppelen.

®

3. Besturingseenheid (36 358) vervangen door Bluetooth
compatibele besturingseenheid (36 397).

4. Alle stekkeraansluitingen met de Bluetooth

®

-adapter

en de beschikbare modules opnieuw aansluiten.

5. Volledige systeem onder spanning zetten.

Externe interface (system shut down)

®

Via de externe interface kan de Bluetooth

-adapter opnieuw
worden gestart of gereset. De interface is uitgevoerd als een
verbreekcontact, dat kan worden gebruikt met conventionele
schakelaars of knoppen.

1. Volledige systeem spanningsloos maken.

2. Jumperkapje (C) verwijderen, zie uitvouwbaar blad I.

3. Verbinding leggen tussen de externe interface

en de schakelaar of knop met kabel 47 868 000
(speciaal toebehoren) (max. 5 m).

4. Volledige systeem onder spanning zetten.
Als de externe interface niet wordt gebruikt, moet het

jumperkapje ingeplugd blijven!

-

16

Pairing (koppelen)

XXXX

A

B

C

Pairing/pairen is de eerste koppeling tussen de twee

Bluetooth

uitgevoerde installatie. Bij een reeds actieve Bluetooth
verbinding tussen een bedieningsapparaat en de Bluetooth

adapter is pairen niet mogelijk.

1. Bluetooth

2. In de Bluetooth

3. PIN invoeren en bevestigen.

4. De verbinding wordt automatisch opgebouwd.

5. Bij een correct aangesloten verbinding knippert de LED (A)

Bediening van de Reset-knop (A) en visuele weergave met de Status-LED (B)

®

-apparaten. Voorwaarde hiervoor is een correct

®

op het bedieningsapparaat activeren.

®

-lijst xxxx Grohe SPA selecteren.

xxxx staat voor het 4-cijferige getal (PIN) dat wordt getoond.

op de adapter 1x kort blauw.

®

-

De PIN is uniek voor elke adapter en wordt extra
gedocumenteerd met behulp van een sticker op de achterzijde
van de behuizing.

Het gaat om de laatste vier cijfers van het serienummer.

De PIN kan niet worden gewijzigd!

®

-

Bij een succesvolle pairing moet de PIN niet meer worden
ingevoerd bij een volgende verbindingspoging. Bij een
bestaande verbinding en geactiveerde app brandt de LED op de
adapter onafgebroken blauw. Er kunnen maximaal 8 apparaten
gekoppeld worden. Bij het aanmelden van een 9e apparaat
wordt het minst vaak gebruikte apparaat uit de lijst gewist.

Functie Visuele weergave

Bediening actief

Opnieuw opstarten van de adapter LED brandt 3 seconden rood

Reset van de adapter LED brandt rood, uit, rood, blauw,

Klaar voor gebruik LED uit

Module krijgt spanning LED brandt 1 seconde rood

Blijven drukken op de knop,
of kapje (C) weggenomen

LED brandt onafgebroken blauw

rood

LED knippert rood

Functies

Functie Beschrijving

Vervangen van het bedieningsapparaat Het bedieningsapparaat wordt afgemeld (verbinding verbroken/

Prioriteit van de verbinding

Zichtbaarheid van de Bluetooth
Opnieuw opstarten van de Bluetooth

adapter

(volledig systeem schakelt uit)

Resetten van de Bluetooth

(volledig systeem schakelt uit)

®

®

-adapter

-adapter

®

-

gedeactiveerd).
Na 10 seconden kan het nieuwe bedieningsapparaat worden aangemeld.

Er wordt steeds voor gezorgd dat de bediening op elk moment slechts via
één bedieningsapparaat kan gebeuren.

De Bluetooth®-adapter is steeds zichtbaar.

Kort op de knop drukken (minder dan 3 seconden):

- Verbinding wordt verbroken

- Bluetooth®-adapter start opnieuw op

- Systeem wordt uitgeschakeld (muziek, licht (met max. 60 s vertraging),
stoom)

Lang op de knop drukken (10-20 seconden):

- Verbinding wordt verbroken

- Pairinglijst wordt gewist

- Bluetooth®-adapter start opnieuw op

- Systeem wordt uitgeschakeld (muziek, licht (met max. 60 s vertraging),
stoom)

Gegevensoverdracht Zodra een verbinding met het bedieningsapparaat is gelegd, kan het

Audiostream Zodra een verbinding met het bedieningsapparaat is gelegd, kan via de

systeem met de Grohe app worden bediend.

Grohe app een audiostream naar het systeem worden verstuurd

17

Obstakels/barrières

Apparaten voorzien van dit keurmerk horen
niet thuis in het restafval, maar moeten volgens
de nationale voorschriften gescheiden worden
ingeleverd.

Bij gebruik in ongunstige omgevingsomstandigheden,
in gebouwen/ruimten met betonnen wanden, staal­of ijzerconstructies, of in de buurt van obstakels (bv. meubels)
uit metaal, kan de Bluetooth-ontvangst worden gestoord
en verbroken.

Stoorbronnen

RF-componenten die hetzelfde frequentiebereik (2,4 GHz)
gebruiken (bijv.: WiFi-apparaten, telefoons, etc.),
en reflecterende golven (bijv. door meubels, wanden, etc.)
kunnen de ontvangstkwaliteit beïnvloeden (let op de
documentatie van de fabrikant!).

Soort barrière Storings- resp. afschermingspotentieel

Hout
Kunststof

Laag

Glas

Water
Bakstenen

Gemiddeld

Marmer

Gips
Beton

Hoog

Kogelvrij glas

Metaal Zeer hoog

Storing Oorzaak Oplossing

Pairen niet mogelijk • PIN-invoer niet correct

• Er is al een verbinding actief met een
ander bedieningsapparaat

• Geen ontvangst/verbinding verbroken

• Bron van storing in het ontvangstbereik

• Obstakel op radiografisch traject

Verbinding niet
mogelijk

• Er is al een verbinding actief met een
ander bedieningsapparaat

• Geen ontvangst/verbinding verbroken

• Bron van storing in het ontvangstbereik

• Obstakel op radiografisch traject

®

Bluetooth

-adapter

verschijnt niet in de

®

Bluetooth

-lijst van het

bedieningsapparaat

• Bedieningsapparaat buiten het
ontvangstbereik

• Er is al een verbinding actief met een
bedieningsapparaat

®

• Bluetooth

-adapter krijgt geen spanning

• Storing in de Bluetooth

Bediening afgebroken

• Bron van storing in het ontvangstbereik

tijdens gebruik

• Obstakel op radiografisch traject

®

-adapter

®

- PIN op de Bluetooth

-adapter (sticker)

controleren

- De verbinding verbreken en het pairen opnieuw
proberen

- Bedieningsapparaat terug in het ontvangstbereik

- Bron van de storing uitschakelen (let op de
documentatie van de fabrikant!)

- Obstakel uit het radiografisch traject verwijderen

- De verbinding verbreken en het pairen opnieuw
proberen

- Terug in ontvangstbereik

- Bron van de storing uitschakelen (let op de
documentatie van de fabrikant!)

- Obstakel uit het radiografisch traject verwijderen

- Bedieningsapparaat terug in het ontvangstbereik

- Verbinding met het bedieningsapparaat verbreken.
Aansluitend opnieuw verbinding maken.

- Installatie controleren

- Opnieuw opstarten

- Bron van de storing uitschakelen
(let op de documentatie van de fabrikant!)

- Obstakel uit het radiografisch traject verwijderen

Bluetooth

werkt niet

®

-adapter

• Jumperkapje verwijderd en geen externe
interface aangesloten

Aanwijzingen voor afvalverwerking

- Jumperkapje (C) inpluggen, zie uitvouwbaar blad I

18

S

Anvisning: Läs monteringsanvisningen för styrenheten före

Denna produkt motsvarar kraven för motsvarande
EU-riktlinjer.

installationen. Denna anvisning innehåller viktig information för
en säker och fackmannamässig installation i kombination med
andra moduler.

Säkerhetsinformation

Risk för elstötar!

Undvik fara pga. skadad anslutningsledning.
Om anslutningsledningen är skadad måste den bytas
ut av tillverkaren eller kundservice eller en person
med liknande kvalifikationer.

• Installationen får bara utföras i frostfria utrymmen.

®

• Bluetooth

-adaptern får inte direkt eller indirekt sprutas

av med vatten vid rengöring.

®

• Avståndet mellan Bluetooth

-adaptern och styrenheten

får inte överstiga 4,5 meter.

• Barn och vuxna med fysiska, intellektuella och/eller
sensoriska funktionsnedsättningar får inte använda
produkten utan tillsyn.

• Personer som är påverkade av alkohol eller andra droger
får inte använda produkten.

Användningsområde/funktion

• Ett gränssnitt som används för att styra ljus, musik och ånga.

Kompatibel med Apples och Androids operativsystem med

®

Bluetooth

version 2.1 + EDR (ta hänsyn till apprelaterade
begränsningar). Den erforderliga appen finns att hämta utan
kostnad i iTunes Store och i Google Play Butik.

Tekniska data

• Spänningsförsörjning: 12 V DC

• Effektupptagning: 1W

®

•Uteffekt: Bluetooth

®

• Bluetooth

• Bluetooth

-version: 2.1 + EDR

®

-överföringsavstånd: ca 10 m

-specifikation klass 2

(beroende på omgivningens förutsättningar)

• Ljud-codec som stöds: SBC

®

• Bluetooth

-profiler som stöds: A2DP, SPP

Godkännande och konformitet

Godkännandeförklaringen kan beställas på följande adress:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installation av app

Apple:

• Gå direkt till App Store med enheten (du måste ha en trådlös

nätverksanslutning och ett konto hos Apple).

• Med iTunes i iTunes Store (iTunes måste vara installerat

och du måste ha ett konto hos Apple).

•Med QR-kod

Android:

• Gå direkt till Google Play Butik med enheten (du måste
ha en trådlös nätverksanslutning och ett konto hos Google).

• Via www.play.google.com (du måste ha ett konto hos
Google).

• Med QR-kod

Du kan ladda ner bruksanvisningen till appen
på www.grohe.com/tpi/f-digital-deluxe.

Installation av Bluetooth®-adapter

Montering och anslutning, se utvikningssida I, II och III.

Observera måttskissen på utvikningssida I.
Nyinstallation, se utvikningssida II.
Installationen måste göras lättillgängligt utanför ångbastun.

Bluetooth

Undvik att installera adaptern i närheten av apparater som
använder samma frekvensband, t.ex. trådlösa enheter,
DECT-telefoner och annat (se tillverkarens dokumentation!).

Eftermontering (enbart möjligt med styrenhet 36 397),
se utvikningssida III.

1. Stäng av huvudströmbrytaren.

2. Koppla bort alla befintliga anslutningar från styrenheten.

3. Byt ut styrenehet 36 358 mot den Bluetooth

4. Återställ anslutningarna till Bluetooth

5. Slå på huvudströmbrytaren igen.

Externt gränssnitt (avstängning)

Via det externa gränssnittet kan du starta om eller återställa

Bluetooth

en strömbrytare som kan användas tillsammans med
kommersiellt tillgängliga strömbrytare och omkopplare.

1. Stäng av huvudströmbrytaren.

2. Ta bort bygeln (C), se utvikningssida I.

3. Anslut det externa gränssnittet till strömbrytaren eller

4. Slå på huvudströmbrytaren igen.

Om det externa gränssnittet inte används måste bygeln förbli
ansluten!

®

-adaptern arbetar på frekvensbandet 2,4 GHz.

®

-kompatibla

styrenheten 36 397.

®

-adaptern och

de befintliga modulerna.

®

-adaptern. Gränssnittet är utformat som

omkopplaren med kabel 47 868 000 (tillval) på max 5 m.

19

Parkoppling

XXXX

A

B

C

Med parkoppling avses här enkoppling mellan två Bluetooth®­apparater. Detta förutsätter att installationen har genomförts

korrekt. Om det redan finns en aktiv Bluetooth
mellan en enhet och Bluetooth

parkoppling inte möjlig.

®

1. Aktivera Bluetooth

2. Välj xxxx Grohe SPA på Bluetooth

xxxx står för en fyrsiffrig kod (PIN-kod) som visas.

3. Ange och bekräfta PIN-koden.

4. Anslutningen sker automatisk.

5. Om anslutningen lyckas blinkar lysdioden (A) på adaptern
1x blått ett kort ögonblick.

Användning av återställningsknappen (A) och indikering genom statusindikatorn (B)

på enheten.

®

-adaptern är någon sådan

®

-listan.

®

-anslutning

PIN-koden är unik för varje adapter och anges också
på en klisteretikett på baksidan av höljet.

Den är identisk med de fyra sista siffrorna i serienumret.

PIN-koden kan inte ändras!

När parkopplingen har väl gjorts så behövs inte PIN-koden
någon mer gång, t.ex. vid en ny anslutning. När anslutningen
är etablerad och appen aktiverad lyser adapterns lysdiod
kontinuerligt blått. Högst 8 apparater kan parkopplas på detta
sätt. Om du registrerar en nionde apparat tas den minst
använda apparaten bort från listan.

Funktion Indikering

Aktivitet

Adaptern startar om Lysdioden blinkar rött under

Adaptern återställs Lysdioden blinkar rött, inget, rött,

Drift: Lysdioden är släckt
Modulen förses med ström. Lysdioden blinkar rött under

Nedtryckt knapp, eller bygel (C)
borttagen

Lysdioden lyser med ett fast blått
sken

3 sekunder

blått, rött

1 sekund
Lysdioden blinkar rött

Funktioner

Funktion Beskrivning

Byte av enhet Enhet avregistreras (anslutningen avslutas/inaktiveras).

Efter 10 sekunder kan den nya enheten registreras.

Anslutningsprioritering

®

Bluetooth
Nystart av Bluetooth

(Stäng av huvudströmbrytaren)

Återställning av Bluetooth

(Stäng av huvudströmbrytaren)

Dataöverföring Så snart som anslutningen upprättats med styrenheten kan du styra

Audiostream Så snart som anslutningen upprättats med styrenheten kan du skicka

-adapterns synlighet Bluetooth®-adaptern är alltid synlig.

®

-adaptern

®

-adaptern

Kontroll görs så att åtgärder enbart kan göras via en enhet vid varje enskild
tidpunkt.

Korta knapptryckningar (kortare än 3 sek):

- Anslutningen bryts

- Bluetooth

- Systemet stängs av (musik, ljus, med högst 60 sekunders fördröjning,
ånga)

Långa knapptryckningar (10-20 sekunder):

- Anslutningen bryts

- Parkopplingslistan raderas

- Bluetooth

- Systemet stängs av (musik, ljus, med högst 60 sekunders fördröjning,
ånga)

systemet med Grohe-appen.

en audiostream till systemet med Grohe-appen.

®

-adaptern startar om

®

-adaptern startar om

20

Hinder/barriärer

Apparater med denna märkning hör inte hemma
bland hushållsavfallet, utan måste sluthanteras
separat enligt gällande lands föreskrifter.

Om du använder systemet under ogynnsamma yttre
förhållanden i byggnader/rum med armerade betongväggar
eller konstruktioner av stål- och järnbalkar, eller i närheten av
skrymmande föremål av metall (t.ex. möbler), kan Bluetooth­mottagningen störas och brytas.

Störningskällor

HF-komponenter som använder samma frekvensband
(2,4 GHz), som t.ex. trådlösa enheter, telefoner m.m.), liksom
reflekterande vågor, t.ex. från möbler och väggar, kan inverka
negativt på mottagningsförhållandena (se tillverkarens
dokumentation!).

Typ av barriär Störnings-/avskärmningspotential

Trä
Plast

Låg

Glas

Vatten
Te ge l

Medel

Marmor

Gips
Betong

Hög

Skottsäkert glas

Metall Mycket hög

Störning Orsak Åtgärd

Parkoppling inte möjlig • Angiven PIN-kod ej korrekt

- Kontrollera Bluetooth
(klisteretikett)

• Det finns redan en anslutning till

- Koppla ur och genomför parkopplingen igen

en annan enhet

• Ingen mottagning/anslutningen avbruten

• Störningskälla i mottagningsområdet

- Enheten tillbaka i omfångsområdet

- Inaktivera störningskällan (följ tillverkarens
anvisningar!)

• Hinder i gnistgap

- Ta bort hinder från gnistgapet

®

-adapterns PIN-kod

Anslutning inte möjlig • Det finns redan en anslutning till

en annan enhet

• Ingen mottagning/anslutningen avbruten

• Störningskälla i mottagningsområdet

• Hinder i gnistgap

®

Bluetooth

-adaptern

visas inte på enhetens

®

Bluetooth

-lista

• Enheten ligger utanför
mottagningsområdet

• Det finns redan en anslutning till en enhet

®

• Bluetooth

-adaptern saknar

strömförsörjning

• Vid fel på Bluetooth

®

-adaptern

Avbrott under drift • Störningskälla i mottagningsområdet

• Hinder i gnistgap

®

Bluetooth

-adaptern

utan funktioner

• Bygeln borttagen och inget externt
gränssnitt anslutet

Anvisningar för avfallshantering

- Koppla ur och genomför parkopplingen igen

- Tillbaka i omfångsområdet

- Inaktivera störningskällan (följ tillverkarens
anvisningar!)

- Ta bort hinder från gnistgapet

- Enheten tillbaka i omfångsområdet

- Koppla bort anslutningen till enheten. Anslut den
sedan igen.

- Kontrollera installationen

-Starta om

- Inaktivera störningskällan (följ tillverkarens
anvisningar!)

- Ta bort hinder från gnistgapet

- Sätt tillbaka bygeln (C), se utvikningssida I.

21

DK

Bemærk: Læs monteringsvejledningen til styreenheden inden

Dette produkt opfylder alle krav i de respektive
EU-direktiver.

installation. Den indeholder vigtige oplysninger om sikker og
fagligt korrekt installation i forbindelse med yderligere moduler.

Sikkerhedsinformationer

Fare for elektrisk stød!

Undgå farer som følge af en beskadiget
tilslutningsledning. For at undgå beskadigelser skal
tilslutningsledningen udskiftes af fabrikanten, dennes
kundeservice eller en hertil uddannet person.

Android:

• Direkte med enheden via Google Play Store (kræver en
trådløs netværksforbindelse og en konto hos Google).

• Via www.play.google.com (kræver en konto hos Google).

•Via QR-kode

• Installationen må kun foretages i frostsikre rum.

•Der må ikke sprøjtes vand direkte eller indirekte

på Bluetooth

• Afstanden mellem Bluetooth

®

adapteren under rengøringen.

®

adapteren og styreenheden

må maks. udgøre 4,5m.

• Produktet må ikke anvendes uden opsyn af børn og voksne
med fysiske, psykiske og/eller sensoriske begrænsninger.

• Produktet må ikke anvendes af personer, der er påvirket
af alkohol eller stoffer.

Anvendelsesområde/funktion

• Grænseflade til styring af lys, musik og damp.

Kompatibel med Apple- og Android-enheder med Bluetooth
Version 2.1+EDR (tag højde for begrænsninger pga. app).
Den nødvendige app kan hentes gratis i iTunes Store eller
Google Play.

®

Tekniske data

• Spændingsforsyning: 12V DC

• Ydelse: 1 W

®

• Udgangseffekt: Bluetooth

®

• Bluetooth

• Bluetooth

- version: 2.1+EDR

®

- overførselsafstand: ca. 10m

specifikation Class 2

(afhængigt af omgivelserne)

• Understøtter audio-codec: SBC

®

• Understøtter Bluetooth

-profiler: A2DP, SPP

Tilladelse og overensstemmelse

Overensstemmelseserklæringerne kan rekvireres på følgende
adresse:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installation af appen

Apple:

• Direkte med enheden via App Store (kræver en trådløs
netværksforbindelse og en konto hos Apple).

• Fra iTunes Store via iTunes (iTunes skal være installeret
på computeren, og der kræves en konto hos Apple).

•Via QR-kode

Vejledningen til betjening af appen kan downloades
på adressen www.grohe.com/tpi/f-digital-deluxe.

Installation af Bluetooth® adapteren

Montering og tilslutning, se foldeside I, II og III.

Overhold måltegningen på foldeside I.
Ny installation, se foldeside II.
Installationen af enheden skal foretages i et lettilgængeligt

område uden for dampkabinen.

®

Bluetooth

Installation i nærheden af apparater med samme
frekvensbånd (f. eks. W-LAN-enheder, trådløse telefoner, osv.
(se producentens dokumentation!)) skal undgås.

Udvidelse (kun muligt med styreenhed 36 397),
se foldeside III.

1. Hele systemet skal være uden spænding.

2. Stikforbindelsen til styreenheden skal tages ud.

3. Styreenhed (36 358) udskiftes med Bluetooth
styreenhed (36 397).

4. Stikforbindelser til Bluetooth
moduler genoprettes.

5. Hele systemet tilsluttes spændingsforsyningen.

Ekstern grænseflade (system shut down)

Via den eksterne grænseflade kan man foretage genstart
eller nulstilling af Bluetooth

er konstrueret som en afbryder, der kan benyttes sammen
med almindelige NC-kontakter eller taster.

1. Hele systemet skal være uden spænding.

2. Bypass-kappen fjernes, se foldeside I ill.

3. Opret forbindelse mellem ekstern grænseflade og tast eller
knap med kabel 47 868 000 (specialtilbehør) (maks. 5m).

4. Hele systemet tilsluttes spændingsforsyningen.

Hvis den eksterne grænseflade ikke benyttes, skal bypass­kappen være monteret!

adapteren fungerer i frekvensbåndet 2,4GHz.

®

-

®

adapteren og de eksisterende

®

adapteren. Grænsefladen

22

Pairing

XXXX

A

B

C

Pairing er der første pardannelse mellem Bluetooth® enheder.
Det er en forudsætning at installationen er gennemført korrekt.

Hvis der allerede er en aktiv Bluetooth
en betjeningsenhed og Bluetooth

gennemføre pairing.

®

1. Bluetooth

2. Fra listen Bluetooth
xxxx står for det 4-cifrede tal (PIN-nummer) der vises.

3. Angiv PIN-nummer og bekræft det.

4. Forbindelsen oprettes automatisk.

5. Når oprettelse af forbindelsen er gennemført, blinker
LED'en (A) på adapteren blåt 1x kortvarigt.

Betjening af nulstillingstasten (A) og visuel effekt på status-LED'en (B)

aktiveres på betjeningsenheden.

®

udvælges xxxx Grohe SPA.

®

forbindelse mellem

®

adapteren, kan man ikke

PIN-nummeret er individuelt for hver enkelt adapter og står
skrevet på en mærkat på bagsiden af adapter-huset.

Det er de fire sidste cifre i serienummeret. PIN-nummeret kan

ikke ændres!

Når pairing først er gennemført, vil det ikke længere være
nødvendigt at angive PIN-nummeret når der skal oprettes
forbindelse. Hvis forbindelsen er oprettet og appen er aktiv,
lyser LED'en på adapteren vedvarende blåt. Der kan
maksimalt paires 8 enheder. Hvis man tilføjer en 9. enhed
slettes den enhed der bruges mest sjældent fra listen.

Funktion Visuel effekt

Betjening finder sted

Genstart af adapteren LED lyser 3 sek. rødt

Nulstilling af adapteren LED lyser rødt, slukket, rødt, blåt,

Driftsklar LED slukket

Modulet er tilsluttet
spændingsforsyningen

Vedvarende aktivering af tasten,
eller kappe (C) fjernet

LED lyser konstant blåt

rødt

LED lyser 1 sek. rødt

LED blinker rødt

Funktioner

Funktion Beskrivelse

Skift af betjeningsenhed Betjeningsenhed logges af (forbindelse afbrydes/deaktiveres)

Efter 10 sek. kan en anden betjeningsenhed tilsluttet.

Prioritering af forbindelser

®

Bluetooth
Genstart afBluetooth

(Hele systemet slukkes)

adapterens synlighed

®

adapteren

Det sikres, at man til enhver tid kan betjene systemet med
en betjeningsenhed.

Bluetooth® adapteren er altid synlig.

Kortvarigt tryk på knappen (mindre end 3 sek.):

- Forbindelsen afbrydes

- Bluetooth® adapteren genstarter

- Systemet slukkes (musik, lys (med maks. 60 sek. forsinkelse), damp)

Nulstilling afBluetooth

(Hele systemet slukkes)

Dataoverførsel Så snart der er oprettet forbindelse til en betjeningsenhed, kan systemet

Audiostream Så snart der er oprettet forbindelse til en betjeningsenhed, kan man sende

®

adapteren

Langvarigt tryk på knappen (10-20 sek.):

- Forbindelsen afbrydes

- Pairinglisten slettes

- Bluetooth® adapteren genstarter

- Systemet slukkes (musik, lys (med maks. 60 sek. forsinkelse), damp)

betjenes med Grohe App.

en audiostream til systemet via Grohe App.

23

Forhindringer/barrierer

Apparater med denne betegnelse må ikke
bortskaffes sammen med almindeligt affald, men
skal bortskaffes separat i henhold til de nationale
forskrifter.

Bluetooth-modtagelsen kan blive forstyrret eller afbrudt,
hvis omgivelserne indeholder barrierer som f.eks. stålbeton­vægge, stål- eller jernrammer samt forhindringer af metal
(f.eks. møbler).

Interferenskilder

HF-komponenter, som benytter samme frekvensbånd
(2,4GHz) (f.eks.: W-LAN-enheder, telefoner osv.), såvel
som reflekterende materialer f.eks. møbler, vægge osv.)
kan påvirke modtagelseskvaliteten (se producentens
dokumentation!).

Barrierens type Potentiale for interferens eller blokering

Træ
Plastik

Lavt

Glas

Van d
Mursten

Medium

Marmor

Puds
Beton

Højt

Skudsikkert glas

Metal Meget højt

Fejl Årsag Afhjælpning

Pairing ikke muligt • Forkert PIN angivet

- Se PIN-nummeret på Bluetooth
(mærkat)

• Der er allerede oprettet forbindelse

- Afbryd forbindelsen og gennemfør pairing igen

til en anden betjeningsenhed

• Ingen forbindelse/forbindelse afbrudt

• Interferenskilde i modtageområdet

- Betjeningsenhed tilbage i modtagelsesområdet

- Deaktiver interferenskilde (se producentens
dokumentation!)

• Forhindring i vejen for radiosignalet

- Fjern forhindringen

®

adapteren

Forbindelse kan ikke
oprettes

®

Bluetooth

adapteren vises ikke
i betjeningsenhedens

®

Bluetooth

liste

Betjening afbrydes
mens systemet er i drift

®

Bluetooth

adapteren

fungerer ikke

Bortskaffelsesanvisning

• Der er allerede oprettet forbindelse
til en anden betjeningsenhed

• Ingen forbindelse/forbindelse afbrudt

• Interferenskilde i modtageområdet

• Forhindring i vejen for radiosignalet

• Betjeningsenheden befinder sig uden
for modtagelsesområdet

• Der er allerede oprettet forbindelse
til en betjeningsenhed

• Bluetooth

®

adapteren er ikke tilsluttet

en spændingsforsyning

• Fejl på Bluetooth

®

adapteren

• Interferenskilde i modtageområdet

• Forhindring i vejen for radiosignalet

- Bypass-kappe er fjernet og ingen ekstern
grænseflade er tilsluttet

- Afbryd forbindelsen og gennemfør pairing igen

- Tilbage til modtagelsesområdet

- Deaktiver interferenskilde (se producentens
dokumentation!)

- Fjern forhindringen

- Betjeningsenhed tilbage i modtagelsesområdet

- Afbryd forbindelsen til betjeningsenheden.
Forbind den derefter igen.

- Kontroller installation

- Gennemfør genstart

- Deaktiver interferenskilde (se producentens
dokumentation!)

- Fjern forhindringen

- Sæt bypass-kappen (C) på igen, se foldeside I

24

N

Merk: Les monteringsveiledningen for styreenheten før

Dette produktet er i samsvar med kravene
i de respektive EU-direktivene.

installering. Denne inneholder viktig informasjon for sikker
og profesjonell installering i tilknytning til andre moduler.

Sikkerhetsinformasjon

Fare på grunn av elektrisk sjokk!

Skadet tilkoblingsledning representerer fare og må
unngås. Ved skade må tilkoblingsledningen skiftes
ut av produsenten, produsentens kundeservice eller
av tilsvarende kvalifisert person.

Android:

• Direkte med enheten via Google Play Store (en trådløs
nettverksforbindelse og en konto hos Google er nødvendig).

• Via www.play.google.com (en konto hos Google er nødvendig).

•Via QR-kode

• Må bare installeres i frostsikre rom.

• Bluetooth

®

-adapteren må ikke utsettes for direkte eller

indirekte vannsprut i forbindelse med rengjøring.

®

• Avstanden mellom Bluetooth

-adapteren og styreenheten

må være på maksimalt 4,5 meter.

• Både barn og voksne med fysiske, psykiske og/eller
sensoriske begrensninger må ikke bruke produktet uten tilsyn.

• Personer som er påvirket av alkohol eller narkotiske stoffer,
må ikke bruke produktet.

Bruksområde/funksjon

• Grensesnitt til styring av lys, musikk og damp.

Kompatibelt med Apple- og Android-enheter med Bluetooth
versjon 2.1 + EDR (vær obs på begrensning som følge
av appen). Den nødvendige appen får du gratis i iTunes Store
og i Google Play store.

®

Tekniske data

• Spenningsforsyning: 12 V DC

• Effektopptak: 1 W

®

• Utgangseffekt: Bluetooth

®

• Bluetooth

• Bluetooth

- versjon: 2.1 + EDR

®

- overføringsavstand: ca. 10 m

-spesifikasjon Class 2

(avhengig av omgivelsesbetingelsene)

• Støttet lydkoding: SBC

®

•Støttet Bluetooth

-profil: A2DP, SPP

Godkjenning og samsvar

Samsvarserklæringen kan bestilles fra følgende adresse:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installering av app

Apple:

• Direkte med enheten via App Store (en trådløs
nettverksforbindelse og en konto hos Apple er nødvendig).

• Via iTunes i iTunes Store (iTunes må være installert
på datamaskinen og en konto hos Apple er nødvendig).

•Via QR-kode

Veiledningen for å betjene appen kan lastes ned under

www.grohe.com/tpi/f-digital-deluxe.

Installering av Bluetooth®-adapteren

Montering og tilkobling, se utbrettside I, II og III.

Følg måltegning på utbrettside I.
Ny installering, utbrettside II.
Installeringen må foretas utenfor dampkabinettet

i et tilgjengelig område.

®

Bluetooth

Installering i nærheten av apparater med samme
frekvensbånd (f.eks. W-LAN-enheter, DECT-telefoner, etc.
(følg produsentens anvisninger!)) skal unngås.

Utstyre med noe etterpå (bare mulig med styreenhet
36 397), se utbrettside III.

1. Slå hele systemet spenningsfritt.

2. Trekk ut eksisterende støpselforbindelser til styreenheten.

3. Skift ut styreenheten (36 358) med Bluetooth
styreenhet (36 397).

4. Gjenopprett støpselforbindelsene til Bluetooth
og de eksisterende modulene.

5. Forsyn hele systemet med spenning.

Eksternt grensesnitt (avslåing av systemet)

Det er mulig å foreta en ny start eller reset av Bluetooth
adapteren via det eksterne grensesnittet. Grensesnittet er
designet som en åpnerkontakt som kan brukes med vanlige
brytere eller knapper.

1. Slå hele systemet spenningsfritt.

2. Fjern brokoblingskappen (C), se utbrettside I.

3. Opprett forbindelse mellom eksternt grensesnitt og bryter eller
knapp med kabel 47 868 000 (spesielt tilbehør) (maks. 5 m).

4. Forsyn hele systemet med spenning.

Hvis det eksterne grensesnittet ikke brukes,
må brokoblingskappen være satt på!

-adapteren arbeider i frekvensområdet 2,4 GHz.

®

-kompatibel

®

-adapteren

®

-

25

Paring

XXXX

A

B

C

Paring betyr første gangs kobling mellom to Bluetooth®­enheter. Forutsetning for dette er en riktig utført installering.

På en allerede aktiv Bluetooth
og Bluetooth

1. Aktiver Bluetooth

2. Fra Bluetooth
xxxx står for det firesifrede nummeret (PIN-koden) som vises.

3. Angi PIN-koden, og bekreft.

4. Forbindelsen opprettes automatisk.

5. Ved riktig avsluttet forbindelse blinker LED (A) på adapteren
kort én gang blått.

Betjening av Reset-knappen (A) og visning av status-LED (B)

®

-adapteren er ingen paring mulig.

®

på enheten.

®

-listen velger du xxxx Grohe SPA.

Funksjon Visning

®

-forbindelse mellom en enhet

PIN-koden er individuell for hver enkelt adapter, og
dokumenteres i tillegg på baksiden av huset på et klebemerke.

Det dreier seg om de siste fire sifrene i serienummeret.

PIN-koden kan ikke endres!

Ved vellykket paring er det ikke nødvendig å angi PIN-koden
på nytt ved et nytt tilkoblingsforsøk. På en eksisterende
forbindelse og aktivert app lyser LED-en på adapteren blått
hele tiden. Maksimalt åtte enheter kan pares. Ved registrering
av en 9. enhet slettes enheten som brukes minst fra listen.

Betjening pågår

Ny start av adapter LED lyser rødt i 3 sek.

Reset av adapter LED lyser rødt, av, rødt, blått, rødt

Klar til bruk LED av

Modulen er forsynt med spenning LED lyser rødt i 1 sek.

Kontinuerlig trykking på knappen,
eller kappen (C) trukket

LED lyser permanent blått

LED blinker rødt

Funksjonsomfang

Funksjon Beskrivelse

Skifte av enhet Enheten avregistreres (forbindelsen avsluttes/deaktiveres).

Etter 10 sek. kan den nye enheten registreres.

Forbindelsesprioritering

Synlighet av Bluetooth

®

Ny start av Bluetooth

(Hele systemet slås av)

-adapteren

®

-adapteren

Det garanteres at betjeningen bare kan foretas på én enhet til ethvert
tidspunkt.

Bluetooth®-adapteren er alltid synlig.

Kort tastetrykk (under 3 sek.):

- Forbindelse avbrytes

- Bluetooth®-adapteren starter på nytt

- Systemet slås av (musikk, lys (med maks. 60 sek. forsinkelse), damp)

Reset av Bluetooth

(Hele systemet slås av)

Dataoverføring Når en forbindelse er opprettet med en enhet, kan systemet betjenes med

Lydstreaming Når en forbindelse er opprettet med en enhet, kan en lydstreaming sendes

®

-adapteren

Langt tastetrykk (10-20 sek.):

- Forbindelse avbrytes

- Paringsliste slettes

- Bluetooth®-adapteren starter på nytt

- Systemet slås av (musikk, lys (med maks. 60 sek. forsinkelse), damp)

Grohe-appen.

til systemet med Grohe-appen.

26

Hindringer/barrierer

Produkter som har denne klassifiseringen må ikke
kastes i husholdningsavfallet, men må kastes
kildesortert iht. nasjonale forskrifter.

Ved bruk under ugunstige omgivelsesbetingelser, i bygninger/
rom med vegger av armert betong, stål- og jernrammer eller
i nærheten av hindringer (f.eks. møbler) av metall, kan
Bluetooth-mottaket forstyrres og avbrytes.

Støykilder

HF-komponenter som bruker det samme frekvensbåndet
(2,4 GHz) (f.eks.: W-LAN-enheter, telefoner, etc.) samt
reflekterende bølger (f.eks. på grunn av møbler, vegger, etc.),
kan påvirke mottakskvaliteten (følg produsentens
dokumentasjon!).

Type barriere Støy- eller avskjermingspotensiale

Tre
Kunststoff

Lavt

Glass

Van n
Murstein

Middel

Marmor

Puss
Betong

Høyt

Kulesikkert glass

Metall Svært høyt

Feil Årsak Løsning

Paring er ikke mulig • Inntasting av PIN-kode er ikke korrekt

• Det finnes ingen forbindelse til en annen
enhet

• Intet mottak/avbrutt forbindelse

• Støykilde i mottaksområdet

• Hindring i sendeområdet

Forbindelse er ikke
mulig

• Det finnes ingen forbindelse til en annen
enhet

• Intet mottak/avbrutt forbindelse

• Støykilde i mottaksområdet

• Hindring i sendeområdet

Bluetooth®-adapteren

vises ikke Bluetooth
listen til enheten

• Enhet utenfor mottaksområdet

®

• Det finnes allerede en forbindelse til

-

en enhet

®

• Bluetooth

-adapteren er ikke forsynt med

spenning

®

-adapter

Betjening under

• Feil på Bluetooth

• Støykilde i mottaksområdet

løpende bruk avbrutt

• Hindring i sendeområdet

®

- Kontroller PIN-koden på Bluetooth

-adapter

(klebemerke)

- Bryt forbindelse, og utfør paringen på nytt

- Enhet tilbake i mottaksområdet

- Gjør støykilden uvirksom (følg produsentens
dokumentasjon!)

- Fjern hindringen fra sendeområdet

- Bryt forbindelse, og utfør paringen på nytt

- Tilbake i mottaksområdet

- Gjør støykilden uvirksom (følg produsentens
dokumentasjon!)

- Fjern hindringen fra sendeområdet

- Enhet tilbake i mottaksområdet

- Skill forbindelsen til enheten. Opprett forbindelse
på nytt.

- Kontroller installering

- Utfør ny start

- Gjør støykilden uvirksom (følg produsentens
dokumentasjon!)

- Fjern hindringen fra sendeområdet

®

Bluetooth

-adapter

uten funksjon

• Brokoblingskappe trukket og intet
eksternt grensesnitt tilkoblet

Informasjon om kassering

27

- Sett på brokoblingskappen (C), se utbrettside I

FIN

Ohje: Lue ohjausyksikön kiinnitysohjeet ennen asennusta.

Tämä tuote vastaa asianomaisten EU-direktiivien
vaatimuksia.

Niissä on tärkeitä tietoja varmaa ja ohjeenmukaista asennusta
varten muiden yksiköiden yhteyteen.

Turvallisuusohjeet

Sähköiskuvaara!

Vioittunut liitäntäjohto aiheuttaa vaaran. Jos
liitäntäjohto on vaurioitunut, tulee valmistajan tai
tämän valtuuttaman huollon tai pätevän henkilön
vaihtaa se uuteen.

Android:

• Käyttölaitteen avulla suoraan Google Play -kaupasta
(langaton verkkoyhteys ja Google-tili on oltava olemassa).

• Osoitteesta www.play.google.com (Google-tili on oltava
käytettävissä).

• QR-koodin avulla

• Asennuksen saa tehdä vain pakkaselta suojatuissa tiloissa.

®

• Bluetooth

-adapteriin ei saa puhdistettaessa ruiskuttaa

vettä suoraan tai epäsuorasti.

®

• Bluetooth

-adapterin ja ohjausyksikön keskinäinen etäisyys

saa olla enintään 4,5 metriä.

• Lapset ja aikuiset, joilla on ruumiillisia, henkisiä tai
sensorisia rajoituksia, eivät saa käyttää tuotetta valvomatta.

• Alkoholin tai huumeiden vaikutuksen alaisena olevat
henkilöt eivät saa käyttää tuotetta.

Käyttöalue/toiminta

• Rajapinta valon, musiikin ja höyryn ohjaamiseen.

Yhteensopiva Applen ja Androidin käyttölaitteiden ja

®

Bluetooth

-version 2.1 + EDR kanssa (huomioi
sovellusrajoitus). Tarvittava sovellus on saatavana maksutta
iTunes Store -kaupasta ja Google Play -kaupasta.

Tekniset tiedot

• Syöttöjännite: 12 V DC

• Ottoteho: 1 W

®

• Antoteho: Bluetooth

®

• Bluetooth

• Bluetooth

- Versio: 2.1 + EDR

®

- Siirtoetäisyys: n. 10 m

-teholuokka 2

(riippuu ympäristöolosuhteista)

• Tuetut audiokoodekit: SBC

®

• Tuetut Bluetooth

-profiilit: A2DP, SPP

Hyväksyntä ja vaatimustenmukaisuus

Vaatimustenmukaisuusvakuutukset voit tilata seuraavasta
osoitteesta:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Sovelluksen asennus

Apple:

• Käyttölaitteen avulla suoraan sovelluskaupasta (langaton

verkkoyhteys ja Apple-tili on oltava olemassa).

• ITunesin kautta iTunes Store -kaupasta (iTunes on oltava

asennettuna tietokoneelle ja Apple-tili on oltava olemassa).

• QR-koodin avulla

Sovelluksen käyttöohjeen voit imuroida osoitteesta
www.grohe.com/tpi/f-digital-deluxe.

Bluetooth®-adapterin asennus

Asennus ja liitäntä, ks. kääntöpuolen sivut I, II ja III.
Huomaa kääntöpuolen sivulla I oleva mittapiirros.

Uudelleenasennus, ks. kääntöpuolen sivu II.
Asennus on suoritettava höyrykaapin ulkopuolella alueella,

johon on helppo pääsy.

Bluetooth

Asennusta samalla taajuusalueella toimivien laitteiden
läheisyydessä (esim. WLAN-laitteet, DECT-puhelimet, jne.
(noudata valmistajan dokumentaatiota!)) tulee välttää.

Jälkivarustelu (mahdollinen vain ohjausyksikön 36 397
kanssa), ks. kääntöpuolen sivu III.

1. Kytke järjestelmä jännitteettömään tilaan.

2. Irrota asianmukaiset ohjausyksikköön johtavat pistoliitokset.

3. Vaihda ohjausyksikkö (36 358) Bluetooth

4. Yhdistä pistoliitokset takaisin Bluetooth

5. Kytke järjestelmän virransyöttö.

Ulkoiset rajapinnat (järjestelmän seisokki)

Järjestelmän uudelleenkäynnistys tai Bluetooth
palautus voidaan suorittaa ulkoisen rajapinnan kautta.
Rajapinta on suunniteltu vaihtokoskettimeksi, jota voidaan
käyttää tavallisilla kytkimillä tai painikkeilla.

1. Kytke järjestelmä jännitteettömään tilaan.

2. Irrota silloituksen suojus, ks. kääntöpuolen sivu I.

3. Ulkoisen rajapinnan ja kytkimen tai painikkeen välinen

4. Kytke järjestelmän virransyöttö.
Jos ulkoista rajapintaa ei käytetä, täytyy silloituksen

suojuksen olla paikallaan!

®

-adapteri toimii taajuusalueella 2,4 GHz.

®

-yhteensopivaan

ohjausyksikköön (36 397).

®

-adapteriin

ja valmiina oleviin yksiköihin.

®

-adapterin

liitäntä tehdään johdon 47 868 000 (lisätarvike) avulla
(maks. 5 m).

28

Parinmuodostus

XXXX

A

B

C

Parinmuodostuksella tarkoitetaan ensimmäistä laiteparin
muodostamista kahden Bluetooth

Edellytys parinmuodostukselle on oikein suoritettu asennus.
Parinmuodostus ei ole mahdollista, jos käyttölaitteen

ja Bluetooth

Bluetooth

1. Aktivoi Bluetooth

2. Valitse Bluetooth

xxxx tarkoittaa 4-numeroista lukua (PIN-koodi), ja se tulee
näkyviin.

3. Anna PIN-koodi ja vahvista se.

4. Yhteys muodostetaan automaattisesti.

5. Jos yhteyden muodostaminen onnistui ja yhteys on valmis,

adapterin LED vilkkuu (A) 1x lyhyesti sinisenä.

Reset-näppäimen käyttö (A) ja havainnollistaminen LED-tilavalon avulla (B)

®

-adapterin välillä on jo käytössä oleva

®

-yhteys.

®

käyttölaitteessa.

®

-luettelosta xxxx Grohe SPA.

®

-laitteen välille.

PIN-koodi on adapterikohtainen ja se kiinnitetään myös
kotelon takaosaan tarralla.

PIN-koodi muodostuu sarjanumeron neljästä viimeisestä
numerosta. PIN-koodia ei voi vaihtaa!

Jos parinmuodostus onnistui, PIN-koodin syöttöä ei tarvita
enää uuden yhdistämisyrityksen yhteydessä. Kun yhteys on
muodostettu ja sovellus on aktivoitu, adapterin LED-valo palaa
jatkuvasti sinisenä. Yhteyden voi muodostaa enintään
8 laitteen välille. Ja sisäänkirjauduttaessa 9 laitteen välille.
Luettelosta poistetaan harvimmin käytetty laite.

Toiminto Visualisointi

Käyttö aktivoituna

Adapterin uudelleenkäynnistys LED palaa 3 s punaisena

Adapterin palautus LED palaa punaisena, sammuu,

Käyttövalmis LED sammuu

Moduulin virransyöttö kytketty LED palaa 1 s punaisena

Painikkeen pitäminen alhaalla tai
suojus (C) on irronnut

LED palaa jatkuvasti sinisenä

palaa punaisena, sinisenä,
punaisena

LED vilkkuu punaisena

Toiminnon laajuus

Toiminto Kuvaus

Käyttölaitteen vaihto. Käyttölaite kirjataan ulos (yhteys lopetettu/deaktivoitu).

Uusi käyttölaite voidaan kirjata sisään 10 sekunnin kuluttua.

Yhteyksien priorisointi

Bluetooth
Bluetooth

(järjestelmä sammuu)

®

-adapterin löydettävyys Bluetooth®-adapteri on aina löydettävissä.

®

-adapterin uudelleenkäynnistys

On varmistettava, että käyttö tapahtuu aina vain käyttölaitteen kautta.

Lyhyt näppäimen painallus (alle 3 s):

- Yhteys katkeaa

®

- Bluetooth

- Järjestelmä sammuu (musiikki, valo (enint. 60 s viiveellä), höyry)

-adapteri käynnistyy uudelleen

Bluetooth

(järjestelmä sammuu)

Tiedonsiirto Järjestelmää voidaan käyttää Grohe-sovelluksen kanssa välittömästi,

Audiotoisto Audiotoisto voidaan lähettää järjestelmään Grohe-sovelluksen kautta

®

-adapterin palautus

Pitkä näppäimen painallus (10-20 s):

- Yhteys katkeaa

- Parinmuodostusluettelo tyhjennetään

®

- Bluetooth

- Järjestelmä sammuu (musiikki, valo (enint. 60 s viiveellä), höyry)

kun yhteys käyttölaitteeseen on muodostettu.

välittömästi, kun yhteys käyttölaitteeseen on muodostettu.

-adapteri käynnistyy uudelleen

29

Esteet/rajoitukset

Tällä tunnuksella varustetut laitteet eivät kuulu
talousjätteiden joukkoon, vaan ne täytyy hävittää
erikseen maakohtaisten määräysten mukaan.

Käytettäessä epäedullisissa ympäristöolosuhteissa,
rakennuksissa/huoneissa, joissa seinät ovat teräsbetonia,
teräs- ja rautakehyksissä tai jos lähistöllä on metalliesteitä
(esim. huonekalut), Bluetooth-vastaanotto voi häiriintyä
ja katketa.

Häiriölähteet

Samaa taajuusaluetta (2,4 GHz) käyttävät
suurtaajuuskomponentit (esim.: WLAN-laitteet, puhelimet jne.)
ja heijastavat aallot (esim. huonekalujen, seinien jne kautta.)
voivat vaikuttaa vastaanotettavan tiedonsiirron laatuun
(noudata valmistajan dokumentaatiota!).

Rajoitusten laatu Mahdollinen häiriö- tai säteilytekijä

Puu
Muovi

Matala

Lasi

Vesi
Tiilet

Keskikorkea

Marmori

Rappaus
Betoni

Korkea

Luodinkestävä lasi

Metalli Erittäin korkea

Häiriö Syy Korjaus

Parinmuodostus ei ole
mahdollista!

Yhteys ei ole
mahdollinen

®

Bluetooth

-adapteria ei

ole käyttölaitteen

®

Bluetooth

-luettelossa

Toiminta katkeaa
kesken jatkuvan käytön

• PIN-koodi on syötetty väärin

• Yhteys on jo muodostettu toiseen
käyttölaitteeseen

• Ei vastaanoton/yhteyden katkeamista

• Häiriölähde vastaanottoalueella

• Este radioyhteydessä

• Yhteys on jo muodostettu toiseen
käyttölaitteeseen

• Ei vastaanoton/yhteyden katkeamista

• Häiriölähde vastaanottoalueella

• Este radioyhteydessä

• Käyttölaite on vastaanottoalueen
ulkopuolella

• Yhteys on jo muodostettu yhteen
käyttölaitteeseen

®

• Bluetooth

-adapteriin ei ole kytketty

virransyöttöä

• Bluetooth

®

-adapterin vikatapaus

• Häiriölähde vastaanottoalueella

• Este radioyhteydessä

®

- Tarkista Bluetooth

-adapterin PIN-koodi (tarra)

- Katkaise yhteys ja suorita parinmuodostus
uudelleen

- Käyttölaite takaisin vastaanottoalueelle

- Deaktivoi häiriölähde (noudata valmistajan
dokumentaatiota!)

- Poista radioyhteyden este

- Katkaise yhteys ja suorita parinmuodostus
uudelleen

- Takaisin vastaanottoalueelle

- Deaktivoi häiriölähde (noudata valmistajan
dokumentaatiota!)

- Poista radioyhteyden este

- Käyttölaite takaisin vastaanottoalueelle

- Katkaise yhteys käyttölaitteeseen. Yhdistä sen
jälkeen uudelleen.

- Tarkista asennus

- Käynnistä uudelleen

- Deaktivoi häiriölähde (noudata valmistajan
dokumentaatiota!)

- Poista radioyhteyden este

Bluetooth

ei toimi

®

-adapteri

• Silloituksen suojus on irronnut eikä
ulkoista rajapintaa ole kytkettynä

Hävitysohjeet

- Aseta silloituksen suojus (C) takaisin paikalleen,
ks. kääntöpuolen sivu I

30

PL

Wskazówka: Przed rozpoczęciem instalacji należy przeczytać

Wyrób odpowiada wymaganiom zawartym
w odpowiednich dyrektywach UE.

instrukcję montażu zespołu sterującego. Zawiera ona ważne
informacje dotyczące bezpiecznej i fachowej instalacji wraz
z innymi modułami.

Informacje dotyczące bezpieczeństwa

Niebezpieczeństwo porażenia prądem!

Niebezpieczeństwo spowodowane przez
uszkodzony przewód przyłączeniowy. Uszkodzony
przewód przyłączeniowy powinien być wymieniony
przez producenta, jego dział obsługi klienta lub
odpowiednio przeszkoloną osobę.

•Instalację można wykonać tylko w pomieszczeniach
zabezpieczonych przed mrozem.

• Podczas czyszczenia nie dopuścić do bezpośredniego

®

lub pośredniego opryskania adaptera Bluetooth

•Odstęp między adapterem Bluetooth

®

azespołem

wodą.

sterującym może wynosić maksymalnie 4,5 metra.

• Dzieci oraz osoby dorosłe o ograniczonej sprawności
fizycznej, umysłowej i/lub sensorycznej nie mogą korzystać
z produktu bez nadzoru.

• Osoby będące pod wpływem alkoholu lub narkotyków
nie mogą korzystać zurządzenia.

Zakres stosowania/funkcja

• Interfejs do sterowania oświetleniem, muzyką iparą.

Kompatybilny z urządzeniami sterującymi Apple oraz

®

Android wyposażonymi w Bluetooth

wwersji2.1+EDR
(należyuwzględnić ograniczenia przez aplikację). Potrzebną
aplikację można bezpłatnie pobrać w serwisach iTunes Store
i Google Play.

Dane techniczne

•Napięcie zasilające: 12 V DC

• Pobór mocy: 1 W

®

•Moc wyjściowa: Bluetooth

• Wersja Bluetooth

•Zasięg transmisji Bluetooth

®

:2.1 + EDR

®

: ok. 10 m

klasa specyfikacji 2

(w zależności od warunków otoczenia)

•Obsługiwany kodek audio: SBC

•Obsługiwane profile Bluetooth

®:

A2DP, SPP

Atesty i zgodność z normami

Deklaracje zgodności można uzyskać pod następującym
adresem:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica, Niemcy

Instalacja aplikacji

Apple:

•Bezpośrednio na urządzeniu sterującym za pośrednictwem

serwisu App Store (konieczne jest bezprzewodowe
połączenie sieciowe i konto Apple).

• W iTunes Store za pomocą programu iTunes (program

iTunes musi zostać zainstalowany na komputerze,
wymagane jest konto w serwisie Apple).

• Za pomocą kodu QR

Android:

•Bezpośrednio na urządzeniu sterującym za pośrednictwem
serwisu Google Play Store (konieczne bezprzewodowe
połączenie sieciowe i konto w serwisie Google).

• Poprzez www.play.google.com (konieczne jest konto
w serwisie Google).

•Za pomocą kodu QR

Instrukcję obsługi aplikacji można pobrać pod adresem

www.grohe.com/tpi/f-digital-deluxe.

Instalacja adaptera Bluetooth

®

Montaż ipodłączenie, patrz strona rozkładana I, II i III.

Stosować się do rysunku wymiarowego na stronie rozkładanej I.
Nowa instalacja, patrz strona rozkładana II.
Instalacja powinna zostać przeprowadzona poza kabiną parową,

w miejscu, do którego zapewniony jest nieutrudniony dostęp.

®

Adapter Bluetooth

działa w paśmie częstotliwości 2,4 GHz.
Należy unikać instalacji w pobliżu urządzeń o takim samym
paśmie częstotliwości (np. urządzenia WLAN, telefony DECT
itd. (przestrzegać dokumentacji producenta!)).

Montaż w miejsce starszego urządzenia (możliwy tylko
w miejsce zespołu sterującego 36 397), patrz strona

rozkładana III.

1. Odłączyć cały system od zasilania.

2. Odłączyć połączenia wtykowe od zespołu sterującego.

3. Wymienić zespół sterujący (36 358) na zespół sterujący

®

kompatybilny z Bluetooth

(36 397).

4. Ponownie podłączyć połączenia wtykowe do adaptera

Bluetooth

®

idostępnych modułów.

5. Włączyć zasilanie całego systemu.

Zewnętrzne złącze (zamykanie systemu)

Za pomocą zewnętrznego złącza można przeprowadzić
ponowne uruchomienie lub reset adaptera Bluetooth

®

. Złącze
ma postać zestyku rozwiernego, który można obsługiwać za
pomocą dostępnych w handlu przełączników lub przycisków.

1. Odłączyć cały system od zasilania.

2. Usunąć zworkę (C), patrz strona rozkładana I.

3. Połączyć zewnętrzne złącze z przełącznikiem

lub przyciskiem za pomocą kabla 47 868 000
(wyposażenie specjalne, maks. 5 m).

4. Włączyć zasilanie całego systemu.
Jeżeli zewnętrzne złącze nie jest używane, należy pozostawić

zworkę!

31

Synchronizacja

XXXX

A

B

C

Synchronizacja oznacza pierwsze parowanie dwóch urządzeń

Bluetooth

instalacji. W przypadku, gdy połączenie Bluetooth
urządzeniem sterującym i adapterem Bluetooth

aktywne, synchronizacja nie jest możliwa.

1. Aktywować Bluetooth

2. Na liścieBluetooth

3. Wprowadzić i potwierdzić numer PIN.

4. Połączenie zostanie nawiązane automatycznie.

5. Jeżeli połączenie zostało pomyślnie nawiązane, niebieska

Obsługa przycisku Reset (A) oraz wizualizacja za pomocą diody stanu (B)

®.

Wymaga to prawidłowo przeprowadzonej

®

wurządzeniu sterującym.

®

wybrać xxxx Grohe SPA.

xxxx oznacza 4-cyfrową liczbę, która zostanie wyświetlona
(numer PIN).

dioda (A) na adapterze krótko mignie 1 raz.

®

między

®

jest już

Każdy adapter ma swój indywidualny numer PIN, który można
odczytać z naklejki umieszczonej z tyłu obudowy.

Są to ostatnie 4 cyfry numeru seryjnego. Nie można zmienić

numeru PIN!

Jeżeli synchronizacja została zakończona powodzeniem,
wprowadzanie numeru PIN przy ponownym nawiązywaniu
połączenia nie jest konieczne. Przy istniejącym połączeniu
i aktywowanej aplikacji dioda na adapterze świeci ciągłym
niebieskim światłem. Można sparować maksymalnie
8urządzeń. Przy podłączaniu 9 urządzenia najrzadziej
używane urządzenie zostanie usunięte z listy.

Funkcja Wizualizacja

Obsługa jest w toku

Ponowne uruchomienie adaptera Dioda świeci się 3 sek. światłem

Reset adaptera Dioda świeci się światłem

Gotowość do pracy Dioda wyłączona
Moduł jest zasilany elektrycznie Dioda świeci się przez 1 sek.

Ciągłe naciskanie przycisku lub
ściągnięta zworka (C)

Dioda świeci się ciągłym
niebieskim światłem

czerwonym

czerwonym, gaśnie, świeci się
światłem czerwonym, niebieskim,
czerwonym

światłem czerwonym
Dioda miga na czerwono

Zakres funkcji

Funkcja Opis

Zmiana urządzenia sterującego Wylogować urządzenie sterujące (zakończyć/zdezaktywować połączenie).

Priorytetyzacja połączenia

Widoczność adaptera Bluetooth
Ponowne uruchomienie adaptera Bluetooth

(cały system zostaje wyłączony)

Reset adaptera Bluetooth

(cały system zostaje wyłączony)

Transmisja danych Gdy tylko zostanie nawiązane połączenie z urządzeniem sterującym,

Strumień danych audio Gdy tylko zostanie nawiązane połączenie z urządzeniem sterującym, poprzez

®

®

Po 10 sek. można zalogować nowe urządzenie sterujące.

Zapewnia, że obsługa jest w każdej chwili możliwa za pośrednictwem tylko
jednego urządzenia sterującego.

Adapter Bluetooth® jest zawsze widoczny.

®

Krótkie naciśnięcie przycisku (krócej niż 3 sek.):
– połączenie zostaje przerwane

– adapter Bluetooth
– system zostaje wyłączony (muzyka, oświetlenie (z maks. opóźnieniem

60 sek.), para)
Długie naciśnięcie przycisku (10-20 sek.)

– połączenie zostaje przerwane
– lista synchronizacji zostaje usunięta

– adapter Bluetooth
– system zostaje wyłączony (muzyka, oświetlenie (z maks. opóźnieniem

60 sek.), para)

system może być obsługiwany za pomocą aplikacji Grohe.

aplikację Grohe do systemu może być przesyłany strumień danych audio.

®

zostaje ponownie uruchomiony

®

zostaje ponownie uruchomiony

32

Przeszkody/bariery

Urządzeń z tym oznakowaniem nie wolno
wyrzucać razem z odpadami domowymi, ale
należy je zutylizować zgodnie z przepisami
obowiązującymi w poszczególnych krajach.

W przypadku eksploatacji w niekorzystnych warunkach
otoczenia, w budynkach/pomieszczeniach o ścianach
z żelazobetonu, w pobliżu elementów stalowych, ram
żelaznych lub innych przeszkód (np. mebli) wykonanych
z metalu odbiór Bluetooth może zostać zakłócony lub

Źródła zakłóceń

Urządzenia radiowe wykorzystujące to samo pasmo
częstotliwości (2,4 GHz) (np.: urządzenia WLAN, telefony itd.)
oraz odbijające się fale (np. od mebli, ścian itd.) mogą
negatywnie wpływać na jakość odbioru (przestrzegać
dokumentacji producenta!).

przerwany.

Rodzaj bariery Potencjał zakłócający/ekranujący

Drewno
Tworzywa sztuczne

Niski

Szkło

Woda
Cegła

Średni

Marmur

Tynk
Beton

Wysoki

Szyba kuloodporna

Metal Bardzo wysoki

Zakłócenie Przyczyna Środki zaradcze

Synchronizacja
niemożliwa

• Wprowadzono nieprawidłowy numer PIN

• Istnieje już połączenie z innym
urządzeniem sterującym.

• Brak odbioru/połączenie przerwane

- Sprawdzić PIN na adapterze Bluetooth

-Rozłączyć połączenie i ponownie przeprowadzić
parowanie

- Ponownie umieścić urządzenie sterujące
w obszarze zasięgu

• Źródło zakłóceń w obszarze zasięgu

- Zdezaktywować źródło zakłóceń (przestrzegać
dokumentacji producenta!)

• Przeszkoda na ścieżce transmisji radiowej

Połączenie niemożliwe • Istnieje już połączenie z innym

urządzeniem sterującym.

• Brak odbioru/połączenie przerwane

-Usunąć przeszkodę ze ścieżki transmisji radiowej

-Rozłączyć połączenie i ponownie przeprowadzić
parowanie

- Ponownie umieścić urządzenie w obszarze
zasięgu

• Źródło zakłóceń w obszarze zasięgu

- Zdezaktywowa
dokumentacji producenta!)

-Usunąć przeszkodę ze ścieżki transmisji radiowej

- Ponownie umieścić urządzenie sterujące
w obszarze zasięgu

-Rozłączyć połączenie z urządzeniem
sterującym. Następnie ponownie połączyć.

®

- Sprawdzić instalację

- Uruchomić ponownie

- Zdezaktywować źródło zakłóceń (przestrzegać
dokumentacji producenta!)

-Usunąć przeszkodę ze ścieżki transmisji radiowej

-Nałożyć zworkę (C), patrz strona rozkładana I

Adapter Bluetooth

®

nie

wyświetla się na liście

®

Bluetooth

urządzenia

sterującego

Obsługa przerwana
wtrakcie pracy

®

Adapter Bluetooth
nie działa

• Przeszkoda na ścieżce transmisji radiowej

•Urządzenie sterujące znajduje się poza
obszarem zasięgu

• Istnieje już połączenie z innym
urządzeniem sterującym

• Brak zasilania w adapterze Bluetooth

• Usterka adaptera Bluetooth

®

• Źródło zakłóceń w obszarze zasięgu

• Przeszkoda na ścieżce transmisji radiowej

• Zworka jest ściągnięta, ale zewnętrzne
złączenie nie jest podłączone

®

(naklejka)

ć źródło zakłóceń (przestrzegać

Wskazówki dotyczące utylizacji

33

UAE

ﻰﻠﻋ ﺕﺎﻤﻴﻠﻌﺘﻟﺍ ﻩﺬﻫ ﻱﻮﺘﺤﺗ .ﺐﻴﻛﺮﺘﻟﺍ ﻞﺒﻗ ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻭ ﺐﻴﻛﺮﺗ ﺕﺎﻤﻴﻠﻌﺗ ﺃﺮﻗﺍ :ﺔﻇﻮﺤﻠﻣ

.ﻯﺮﺧﻷﺍ ﺕﺍﺪﺣﻮﻟﺍ ﻊﻣ ﺺﺼﺨﺘﻤﻟﺍﻭ ﻦﻣﻵﺍ ﺐﻴﻛﺮﺘﻟﺍ ﺔﻤﻬﻣ ﺕﺎﻣﻮﻠﻌﻣ

ﻥﺎﻣﻷﺍ ﺕﺎﻈﺣﻼﻣ

!ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺼﺑ ﺔﺑﺎﺻﻹﺍ ﺮﻄﺧ

ﻞﺑﺎﻛ ﻒﻠﺗ ﺔﻟﺎﺣ ﻲﻓ .ﺔﻔﻟﺎﺘﻟﺍ ﻞﻴﺻﻮﺘﻟﺍ ﺕﻼﺑﺎﻛ ﻦﻋ ﻢﺟﺎﻨﻟﺍ ﺮﻄﺨﻟﺍ ﺐﻨﺠﺗ

ﻞﺒﻗ ﻦﻣ ﻭﺃ ءﻼﻤﻌﻟﺍ ﺔﻣﺪﺧ ﻢﺴﻗ ﻭﺃ ﻊﻨﺼﻤﻟﺍ ﻞﺒﻗ ﻦﻣ ﻪﻟﺍﺪﺒﺘﺳﺍ ﺐﺠﻳ ،ﻞﻴﺻﻮﺘﻟﺍ

.ﺓءﺎﻔﻜﻟﺍ ﻦﻣ ﺭﺪﻘﻟﺍ ﺲﻔﻧ ﻰﻠﻋ ﻞﻫﺆﻣ ﻲﻨﻓ

•.ﺪﻴﻠﺠﻟﺍ ﻦﻣ ﺔﻴﻟﺎﺨﻟﺍ ﻑﺮﻐﻟﺍ ﻲﻓ ﻻﺇ ﺐﻴﻛﺮﺘﻟﺍ ﻦﻜﻤﻳ ﻻ

• ﺮﻴﻏ ﻭﺃ ﺓﺮﺷﺎﺒﻣ ﺔﻘﻳﺮﻄﺑ ءﺍﻮﺳ ﻩﺎﻴﻤﻟﺎﺑ Bluetooth

®

ﺊﻳﺎﻬﻣ ﺵﺭ ﻢﺘﻳ ﻻﺃ ﺐﺠﻳ

.ﺎﻬﻔﻴﻈﻨﺗ ﺪﻨﻋ ﺓﺮﺷﺎﺒﻣ

•.ﻡ 4.5 ﻲﻫ ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻭﻭ Bluetooth

®

ﺊﻳﺎﻬﻣ ﻦﻴﺑ ﺎﻬﺑ ﺡﻮﻤﺴﻣ ﺔﺣﺎﺴﻣ ﻰﺼﻗﺃ

• ﺔﻴﺴﺤﻟﺍ ﻭﺃ/ﻭ ﺔﻴﻠﻘﻌﻟﺍ ﻭﺃ/ﻭ ﺔﻨﻳﺪﺒﻟﺍ ﺕﺎﻗﺎﻋﻹﺍ ﻱﻭﺫ ﻦﻴﻐﻟﺎﺒﻟﺍﻭ ﻝﺎﻔﻃﻷﺍ ﻰﻠﻋ ﺮﻈﺤﻳ

.ﺔﺑﺎﻗﺭ ﻥﻭﺪﺑ ﺞﺘﻨﻤﻟﺍ ﻡﺍﺪﺨﺘﺳﺍ

•.ﺕﺍﺭﺪﺨﻤﻟﺍ ﻭﺃ ﻝﻮﺤﻜﻟﺍ ﺮﻴﺛﺄﺗ ﺖﺤﺗ ﺹﺎﺨﺷﺃ ﻞﺒِﻗ ﻦﻣ ﺞﺘﻨﻤﻟﺍ ﻡﺍﺪﺨﺘﺳﺍ ﺮﻈﺤﻳ

ﺔﻔﻴﻇﻮﻟﺍ/ﻡﺍﺪﺨﺘﺳﻻﺍ ﻕﺎﻄﻧ

•.ﺭﺎﺨﺒﻟﺍﻭ ﻰﻘﻴﺳﻮﻤﻟﺍﻭ ﺓءﺎﺿﻹﺍ ﻲﻓ ﻢﻜﺤﺘﻟﺍ ﺔﻬﺟﺍﻭ

EDR+Bluetooth

®

2.1 ﺭﺍﺪﺻﺇ ﻊﻣ Androidﻭ Apple ﺓﺰﻬﺟﺃ ﻊﻣ ﻖﻓﺍﻮﺘﻣ

ﺮﺠﺘﻣ ﻲﻓ ﺎًﻧﺎﺠﻣ ﺏﻮﻠﻄﻤﻟﺍ ﻖﻴﺒﻄﺘﻟﺍ ﺮﻓﻮﺘﻳ .(ﻖﻴﺒﻄﺘﻟﺍ ﺔﻳﺩﻭﺪﺤﻣ ﺭﺎﺒﺘﻋﻻﺍ ﻲﻓ ﻊﺿﻮُﻳ)

.Google Play ﺮﺠﺘﻣﻭ iTunes

ﺔﻴﻨﻔﻟﺍ ﺕﺎﻧﺎﻴﺒﻟﺍ

•ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺖﻟﻮﻓ 12 :ﺔﻗﺎﻄﻟﺍ ﺩﺍﺪﻣﺇ

•ﻁﺍﻭ 1 :ﺔﻗﺎﻄﻟﺍ ﻙﻼﻬﺘﺳﺍ

•2 ﺔﺌﻔﻟﺍ - Bluetooth

®

:ﺝﺮﺨﻟﺍ

• EDR + 2.1 :ﺭﺍﺪﺻﻹﺍ - Bluetooth

®

• ﻡ10 ﻲﻟﺍﻮﺣ :ﻞﻘﻨﻟﺍ ﺔﻓﺎﺴﻣ

-

Bluetooth

®

(ﺔﺌﻴﺒﻟﺍ ﻑﻭﺮﻈﻟ ﺎًﻘﻓﻭ)

•SBC :ﻡﻮﻋﺪﻤﻟﺍ ﺕﻮﺼﻟﺍ ﻚﻳﺩﻮﻛ

• SPP، A2DP :ﻲﻔﻳﺮﻌﺘﻟﺍ ﻒﻠﻤﻟﺍ - ﻡﻮﻋﺪﻤﻟﺍ Bluetooth

®

ﻝﺎﺜﺘﻣﻻﺍﻭ ﻖﻓﺍﻮﺘﻟﺍ

ﺔﻴﻬﻴﺟﻮﺘﻟﺍ ﻲﺑﻭﺭﻭﻷﺍ ﺩﺎﺤﺗﻻﺍ ﺉﺩﺎﺒﻣ ﺕﺎﺒﻠﻄﺘﻣ ﻊﻣ ﺞﺘﻨﻤﻟﺍ ﺍﺬﻫ ﻖﻓﺍﻮﺘﻳ

.ﺔﻠﺼﻟﺍ ﺕﺍﺫ

:ﻲﻟﺎﺘﻟﺍ ﻥﺍﻮﻨﻌﻟﺍ ﻝﻼﺧ ﻦﻣ ﻖﻓﺍﻮﺘﻟﺍ ﺕﺎﻧﻼﻋﺇ ﻰﻠﻋ ﻝﻮﺼﺤﻟﺍ ﻦﻜﻤﻳ

GROHE Deutschland Vertriebs GmbH

Zur Porta 9

D-32457 Porta Westfalica

ﻖﻴﺒﻄﺘﻟﺍ ﺖﻴﺒﺜﺗ

:Apple

• ﻲﻜﻠﺳﻼﻟﺍ ﻝﺎﺼﺗﻻﺍ ﺐﻠﻄﺘﻳ) ﺯﺎﻬﺠﻟﺍ ﻦﻣ ﺓﺮﺷﺎﺒﻣ ﺕﺎﻘﻴﺒﻄﺘﻟﺍ ﺮﺠﺘﻣ ﻰﻟﺇ ﻝﻮﺻﻮﻟﺎﺑ ﻢﻗ

.(Apple ﺏﺎﺴﺣﻭ ﺔﻜﺒﺸﻠﻟ

• iTunes ﺖﻴﺒﺜﺗ ﺐﻠﻄﺘﻳ) iTunes ﻝﻼﺧ ﻦﻣ iTunes ﺮﺠﺘﻣ ﻰﻟﺇ ﻝﻮﺻﻮﻟﺎﺑ ﻢﻗ

.(Apple ﺏﺎﺴﺣﻭ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺯﺎﻬﺟ ﻰﻠﻋ

•(QR) ﻊﻳﺮﺴﻟﺍ ﺔﺑﺎﺠﺘﺳﻻﺍ ﺰﻣﺭ ﺮﺒﻋ

:Android

• ﻝﺎﺼﺗﻻﺍ ﺐﻠﻄﺘﻳ) ﺯﺎﻬﺠﻟﺍ ﻦﻣ ﺓﺮﺷﺎﺒﻣ Google Play ﺮﺠﺘﻣ ﻰﻟﺇ ﻝﻮﺻﻮﻟﺎﺑ ﻢﻗ

.(Google ﺏﺎﺴﺣﻭ ﺔﻜﺒﺸﻠﻟ ﻲﻜﻠﺳﻼﻟﺍ

•.(Google ﺏﺎﺴﺣ ﺐﻠﻄﺘﻳ) www.play.google.com ﺮﺒﻋ

•(QR) ﻊﻳﺮﺴﻟﺍ ﺔﺑﺎﺠﺘﺳﻻﺍ ﺰﻣﺭ ﺮﺒﻋ

ﻦﻣ ﻖﻴﺒﻄﺘﻟﺍ ﻡﺍﺪﺨﺘﺳﻻ ﺔﻴﻓﺎﺿﻹﺍ ﺕﺎﻤﻴﻠﻌﺘﻟﺍ ﻞﻳﺰﻨﺗ ﻦﻜﻤﻳ

.www.grohe.com/tpi/f-digital-deluxe

Bluetooth® ﺊﻳﺎﻬﻣ ﺖﻴﺒﺜﺗ

.IIIﻭ II ﺔﻳﻮﻄﻤﻟﺍ ﺕﺎﺤﻔﺼﻟﺍ ﻊﺟﺍﺭ ،ﻞﻴﺻﻮﺘﻟﺍﻭ ﺐﻴﻛﺮﺘﻟﺍ

.I ﺔﻳﻮﻄﻤﻟﺍ ﺔﺤﻔﺼﻟﺍ ﻲﻓ ﻲﻠﻴﺼﻔﺘﻟﺍ ﻢﺳﺮﻟﺍ ﻊﺟﺍﺭ

.II ﺔﻳﻮﻄﻤﻟﺍ ﺔﺤﻔﺼﻟﺍ ﻊﺟﺍﺭ ،ﺪﻳﺪﺠﻟﺍ ﺐﻴﻛﺮﺘﻟﺍ

Bluetooth

®

ءﻰﻳﺎﻬﻣ ﻞﻤﻌﻳ .ﻝﻮﺻﻮﻟﺍ ﺔﻘﻄﻨﻣ ﻲﻓ ﺭﺎﺨﺒﻟﺍ ﺔﻨﻴﺑﺎﻛ ﺝﺭﺎﺧ ﺖﻴﺒﺜﺗ ءﺍﺮﺟﺇ ﺐﺠﻳ

ﻕﺎﻄﻧ ﺲﻔﻧ ﺕﺍﺫ ﺓﺰﻬﺟﻷﺍ ﻦﻣ ﺏﺮﻘﻟﺎﺑ ﺖﻴﺒﺜﺘﻟﺍ ﺐﻨﺠﺗ ﺐﺠﻳ .ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﺩﺩﺮﺗ ﻕﺎﻄﻨﺑ

(DECT) ﺔﻴﻜﻠﺳﻼﻟﺍ ﺔﻴﻤﻗﺮﻟﺍ ﻒﺗﺍﻮﻬﻟﺍﻭ ﺔﻴﻜﻠﺳﻼﻟﺍ ﺓﺰﻬﺟﻷﺍ ،ﻝﺎﺜﻤﻟﺍ ﻞﻴﺒﺳ ﻰﻠﻋ) ﺩﺩﺮﺘﻟﺍ

.((ﻊﻨﺼﻤﻟﺍ ﺕﺍﺪﻨﺘﺴﻣ ﻊﺟﺍﺭ) ﺍﺬﻜﻫﻭ

.III ﺔﻳﻮﻄﻤﻟﺍ ﺔﺤﻔﺼﻟﺍ ﺮﻈﻧﺍ ،(36 397 ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻭ ﻊﻣ ﻂﻘﻓ ﺡﻮﻤﺴﻣ) ﻞﻳﺪﻌﺘﻟﺍ

١ ..ﻲﺑﺮﻬﻜﻟﺍ ﺪﻬﺠﻟﺍ ﻦﻣ ﻞﻣﺎﻜﻟﺎﺑ ﻡﺎﻈﻨﻟﺍ ﻍﺮﻓ
٢ ..ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻮﻟ ﺔﻴﻟﺎﺤﻟﺍ ﺕﻼﺻﻮﻟﺍ ءﺎﺧﺭﺈﺑ ﻢﻗ
٣ ..Bluetooth

®

(36 397) ـﺑ ﺔﻣﻮﻋﺪﻣ ﻢﻜﺤﺗ ﺓﺪﺣﻮﺑ (36 358) ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻭ ﻝﺪﺒﺘﺳﺍ

٤ ..ﺔﻴﻟﺎﺤﻟﺍ ﺕﺍﺪﺣﻮﻟﺍﻭ Bluetooth

®

ﺊﻳﺎﻬﻣ ﻞﻴﺻﻮﺗ ﺪﻋﺃ

٥ ..ﻲﺑﺮﻬﻜﻟﺍ ﺪﻬﺠﻟﺎﺑ ﻞﻣﺎﻜﻟﺎﺑ ﻡﺎﻈﻨﻟﺍ ﺩﺍﺪﻣﺈﺑ ﻢﻗ

ﺔﻴﺟﺭﺎﺨﻟﺍ ﺔﻬﺟﺍﻮﻟﺍ

ﺖﻤﺗ ﺪﻘﻟ .Bluetooth

®

ﺊﻳﺎﻬﻣ ﻂﺒﺿ ﺓﺩﺎﻋﺇ ﻭﺃ ﻞﻴﻐﺸﺗ ﺓﺩﺎﻋﺇ ﻦﻜﻤﻳ ،ﺔﻴﺟﺭﺎﺨﻟﺍ ﺔﻬﺟﺍﻮﻟﺍ ﺮﺒﻋ

ﺔﻳﺪﻴﻠﻘﺘﻟﺍ ﻲﻤﻗﺮﻟﺍ ﻢﻜﺤﺘﻟﺍ ﻉﻮﻧ ﻦﻣ ﺢﻴﺗﺎﻔﻤﻟﺍ ﻝﻼﺧ ﻦﻣ ﻪﻣﺍﺪﺨﺘﺳﺍ ﻦﻜﻤﻳ ﻊﻃﺎﻗ ﺡﺎﺘﻔﻤﻛ ﻪﺘﺌﻴﻬﺗ

.ﻂﻐﻀﻟﺍ ﺭﺍﺭﺯﺃ ﻭﺃ (ﺓﺩﺎﻌﻟﺍ ﻲﻓ ﺔﻘﻠﻐﻤﻟﺍ)

١ ..ﻲﺑﺮﻬﻜﻟﺍ ﺪﻬﺠﻟﺍ ﻦﻣ ﻞﻣﺎﻜﻟﺎﺑ ﻡﺎﻈﻨﻟﺍ ﻍﺮﻓ
٢ ..I ﺔﻳﻮﻄﻤﻟﺍ ﺔﺤﻔﺼﻟﺍ ﺮﻈﻧﺍ ،ﻲﺒﻧﺎﺠﻟﺍ ﻯﺮﺠﻤﻟﺍ ﺔﻟﺍﺯﺈﺑ ﻢﻗ
٣ . ﺔﻬﺟﺍﻮﻟﺎﺑ (ﺹﺎﺨﻟﺍ ﻖﻠﺤﻤﻟﺍ) 47 868 000 ﻞﺑﺎﻜﻟﺎﺑ ﻂﻐﻀﻟﺍ ﺭﺯ ﻭﺃ ﺡﺎﺘﻔﻤﻟﺍ ﻞﺻﻭ

.(ﻡ 5 ﻰﺼﻗﻷﺍ ﺪﺤﻟﺍ) ﺔﻴﺟﺭﺎﺨﻟﺍ

٤ ..ﻲﺑﺮﻬﻜﻟﺍ ﺪﻬﺠﻟﺎﺑ ﻞﻣﺎﻜﻟﺎﺑ ﻡﺎﻈﻨﻟﺍ ﺩﺍﺪﻣﺈﺑ ﻢﻗ

.ﺍًﺮﻤﺘﺴﻣ ﺮﺷﺎﺒﻤﻟﺍ ﺮﻴﻏ ﻝﺎﺼﺗﻻﺍ ﻞﻈﻳ ﻥﺃ ﺐﺠﻳ ،ﺔﻴﺟﺭﺎﺨﻟﺍ ﺔﻬﺟﺍﻮﻟﺍ ﻡﺍﺪﺨﺘﺳﺍ ﻡﺪﻋ ﺔﻟﺎﺣ ﻲﻓ

34

ﻥﺍﺮﺘﻗﻻﺍ

.ﺎًﺤﻴﺤﺻ ﺎًﺘﻴﺒﺜﺗ ﺐﻠﻄﺘﻳ ﺍﺬﻫﻭ .Bluetooth® ﻱﺯﺎﻬﺟ ﻦﻴﺑ ﻝﺎﺼﺗﺍ ﻝﻭﺃ ﻥﺍﺮﺘﻗﻻﺍ ﻲﻨﻌﻳ

ﺊﻳﺎﻬﻣﻭ ﻲﻓﺮﻄﻟﺍ ﺯﺎﻬﺠﻟﺍ ﻦﻴﺑ ﺎﻣ ﻞﻌﻔﻟﺎﺑ ﺔﻄﺸﻨﻟﺍ Bluetooth

®

ﺔﻠﺻﻮﻟ ﺔﺒﺴﻨﻟﺎﺑ

.ﺎﻤﻬﻨﻴﺑ ﻥﺍﺮﺘﻗﺍ ءﺍﺮﺟﺇ ﻦﻜﻤﻳ ﻻ Bluetooth

®

١ ..ﺯﺎﻬﺠﻟﺍ ﻲﻓ Bluetooth® ﻂﻴﺸﻨﺘﺑ ﻢﻗ
٢ ..Bluetooth

®

ﺔﻤﺋﺎﻗ ﻦﻣ xxx Grohe SPA ﺩﺪﺣ

.ﻪﺿﺮﻋ ﻢﺘﻴﺳ ﻱﺬﻟﺍ (PIN) ﻲﻋﺎﺑﺮﻟﺍ ﻢﻗﺮﻟﺍ ﻮﻫ xxxx

٣ ..ﻩﺪﻛﺃﻭ PIN ﻢﻗﺭ ﻞﺧﺩﺃ
٤ ..ﺎًﻴﺋﺎﻘﻠﺗ ﻝﺎﺼﺗﻻﺍ ءﺎﺸﻧﺇ ﻢﺘﻴﺳ
٥ . ﺓﺮﺘﻔﻟ ﻕﺭﺯﻷﺍ ﻥﻮﻠﻟﺎﺑ ﺓﺪﺣﺍﻭ ﺓﺮﻣ ﺊﻳﺎﻬﻤﻟﺍ ﻰﻠﻋ ﺩﻮﺟﻮﻤﻟﺍ (ﺃ) LED ﺡﺎﺒﺼﻣ ﺾﻣﻮﻳ

.ﺎﻣ ﺪﺣ ﻰﻟﺇ ﺎ

ً

ﺤﻴﺤﺻ ﻝﺎﺼﺗﻻﺍ ﻥﻮﻜﻳ ﺎﻣﺪﻨﻋ ﺓﺮﻴﺼﻗ

(ﺏ) ﺔﻟﺎﺤﻟﺍ LED ﺡﺎﺒﺼﻣ ﺐﺴﺣ ﺭﻮﺼﺘﻟﺍﻭ

(ﺃ) ﻂﺒﻀﻟﺍ ﺓﺩﺎﻋﺇ ﺭﺯ ﻞﻴﻐﺸﺗ

ﺔﻔﻴﻇﻮﻟﺍ ﺭﻮﺼﺘﻟﺍ

ﻞﻴﻐﺸﺘﻟﺍ

ﻕﺭﺯﻷﺍ ﻥﻮﻠﻟﺎﺑ ﺭﺍﺮﻤﺘﺳﺎﺑ LED ﺡﺎﺒﺼﻤﻟﺍ ءﻲﻀﻳ

ﺊﻳﺎﻬﻤﻟﺍ ﻞﻴﻐﺸﺗ ﺓﺩﺎﻋﺇ.ﻥﺍﻮﺛ 3 ﺓﺪﻤﻟ ﺮﻤﺣﻷﺍ ﻥﻮﻠﻟﺎﺑ LED ءﻲﻀﻳ

ﺊﻳﺎﻬﻤﻟﺍ ﻂﺒﺿ ﺪﻋﺃ ﻥﻮﻠﻟﺎﺑ ،ﻞﻴﻐﺸﺘﻟﺍ ﻦﻋ ﻒﻗﻮﺘﻳ ،ﺮﻤﺣﻷﺍ ﻥﻮﻠﻟﺎﺑ LED ءﻲﻀﻳ

ﺮﻤﺣﻷﺍ ﻥﻮﻠﻟﺎﺑ ،ﻕﺭﺯﻷﺍ ﻥﻮﻠﻟﺎﺑ ،ﺮﻤﺣﻷﺍ

ﻞﻴﻐﺸﺘﻠﻟ ﺰﻫﺎﺟﻞﻴﻐﺸﺘﻟﺍ ﻦﻋ ﻒﻗﻮﺘﻣ LED ﺡﺎﺒﺼﻣ

ﻲﺑﺮﻬﻜﻟﺍ ﺪﻬﺠﻟﺎﺑ ﺓﺩﻭﺰﻣ ﺓﺪﺣﻮﻟﺍ.ﺔﻴﻧﺎﺛ ﺓﺪﻤﻟ ﺮﻤﺣﻷﺍ ﻥﻮﻠﻟﺎﺑ LED ءﻲﻀﻳ

ﻝﺎﺼﺗﻻﺍ ﺔﻟﺍﺯﺇ ﻭﺃ ﺭﺰﻟﺍ ﻰﻠﻋ ﺭﺍﺮﻤﺘﺳﺎﺑ ﻂﻐﻀﻟﺍ

ﺮﺷﺎﺒﻤﻟﺍ ﺮﻴﻏ

ﺮﻤﺣﻷﺍ ﻥﻮﻠﻟﺎﺑ LED ﺡﺎﺒﺼﻣ ﺾﻣﻮﻳ

ﻒﺋﺎﻇﻮﻟﺍ

ﺔﻔﻴﻇﻮﻟﺍﻒﺻﻮﻟﺍ

ﺯﺎﻬﺠﻟﺍ ﺮﻴﻴﻐﺗ.(ﻂﺸﻧ ﺮﻴﻏ/ﻖﻠﻐﻣ ﻝﺎﺼﺗﻻﺍ) ﺯﺎﻬﺠﻟﺍ ﻞﺼﻓ ﻢﺘﻴﺳ

.ﺪﻳﺪﺠﻟﺍ ﺯﺎﻬﺠﻟﺍ ﻝﻮﺧﺩ ﻞﻴﺠﺴﺗ ﻦﻜﻤﻳ ٍﻥﺍﻮﺛ 10 ﺪﻌﺑ

ﺕﻻﺎﺼﺗﻻﺍ ﺔﻳﻮﻟﻭﺃ ﺐﻴﺗﺮﺗ

.ﺓﺮﻣ ﻱﺃ ﻲﻓ ﺪﺣﺍﻭ ﺯﺎﻬﺟ ﻞﻴﻐﺸﺗ ﺔﻴﻧﺎﻜﻣﺇ ﻥﺎﻤﺿ ﻢﺘﻴﺳ

®

Bluetooth ﺊﻳﺎﻬﻣ ﺔﻳﺅﺭ.ﺎ

ً

ﻣﻭﺩ ﻲﺋﺮﻣ ®Bluetooth ﺊﻳﺎﻬﻣ

®

Bluetooth ﺊﻳﺎﻬﻣ ﻞﻴﻐﺸﺗ ﺪﻋﺃ

(ﻞﻴﻐﺸﺘﻟﺍ ﻦﻋ ﻞﻣﺎﻜﻟﺎﺑ ﻡﺎﻈﻨﻟﺍ ﻒﻗﻮﺘﻳ)

:(ِﻥﺍﻮﺛ 3 ﻦﻣ ﻞﻗﺃ) ﺓﺮﻴﺼﻗ ﺓﺮﺘﻔﻟ ﺭﺰﻟﺍ ﻰﻠﻋ ﻂﻐﺿﺍ

ﻝﺎﺼﺗﻻﺍ ﻊﻄﻗ ﻢﺘﻴﺳ -

®

Bluetooth ﺊﻳﺎﻬﻣ ﻞﻴﻐﺸﺗ ﺓﺩﺎﻋﺇ ﻢﺘﺗ -

(ﺭﺎﺨﺒﻟﺍ ،(ﻰﺼﻗﺃ ﺪﺤﺑ ﺔﻴﻧﺎﺛ 60 ﺮﻴﺧﺄﺘﻟﺍ) ،ﺓءﺎﺿﻹﺍ ،ﻰﻘﻴﺳﻮﻤﻟﺍ) ﻡﺎﻈﻨﻟﺍ ﻒﻗﻮﺘﻳ

®

Bluetooth ﺊﻳﺎﻬﻣ ﻂﺒﺿ ﺪﻋﺃ

(ﻞﻴﻐﺸﺘﻟﺍ ﻦﻋ ﻞﻣﺎﻜﻟﺎﺑ ﻡﺎﻈﻨﻟﺍ ﻒﻗﻮﺘﻳ)

:(ﺔﻴﻧﺎﺛ 20 ﻰﻟﺇ 10 ﻦﻴﺑ ﺡﻭﺍﺮﺘﺗ ﺓﺪﻤﻟ) ﺭﺰﻟﺍ ﻰﻠﻋ ﺭﺍﺮﻤﺘﺳﻻﺍ ﻊﻣ ﻂﻐﺿﺍ

ﻝﺎﺼﺗﻻﺍ ﻊﻄﻗ ﻢﺘﻴﺳ -

ﻥﺍﺮﺘﻗﻻﺍ ﺔﻤﺋﺎﻗ ﺢﺴﻣ ﻢﺘﻴﺳ -

®

Bluetooth ﺊﻳﺎﻬﻣ ﻞﻴﻐﺸﺗ ﺓﺩﺎﻋﺇ ﻢﺘﺗ -

(ﺭﺎﺨﺒﻟﺍ ،(ﻰﺼﻗﺃ ﺪﺤﺑ ﺔﻴﻧﺎﺛ 60 ﺮﻴﺧﺄﺘﻟﺍ) ،ﺓءﺎﺿﻹﺍ ،ﻰﻘﻴﺳﻮﻤﻟﺍ) ﻡﺎﻈﻨﻟﺍ ﻒﻗﻮﺘﻳ -

ﺕﺎﻧﺎﻴﺒﻟﺍ ﻞﻘﻧ.Grohe ﻖﻴﺒﻄﺗ ﻡﺍﺪﺨﺘﺳﺎﺑ ﻡﺎﻈﻨﻟﺍ ﻞﻴﻐﺸﺗ ﻦﻜﻤﻳ ،ﺯﺎﻬﺠﻟﺍ ﻞﻴﺻﻮﺗ ﺩﺮﺠﻤﺑ

ﺕﻮﺼﻟﺍ ﻖﻓﺪﺗ.Grohe ﻖﻴﺒﻄﺗ ﻝﻼﺧ ﻦﻣ ﻡﺎﻈﻨﻟﺍ ﻰﻟﺇ ﺕﻮﺼﻟﺍ ﻖﻓﺪﺗ ﻝﺎﺳﺭﺇ ﻦﻜﻤﻳ ،ﺯﺎﻬﺠﻟﺍ ﻞﻴﺻﻮﺗ ﺩﺮﺠﻤﺑ

ﺐﻧﺎﺠﻟﺍ ﻰﻠﻋ ﻖﺼﻠﻣ ﻝﻼﺧ ﻦﻣ ﻲﻓﺎﺿﺇ ﻞﻜﺸﺑ ﻪﻘﻴﺛﻮﺗ ﻢﺘﻳﻭ ﺊﻳﺎﻬﻣ ﻞﻜﻟ ﺍًﺪﻳﺮﻓ PIN ﻢﻗﺭ ﺪﻌُﻳ

.ﻲﻠﺴﻠﺴﺘﻟﺍ ﻢﻗﺮﻠﻟ ﺔﻌﺑﺭﻷﺍ ﻡﺎﻗﺭﻷﺍ ﻲﻫ ﻩﺬﻫ .ﻲﻔﻠﺨﻟﺍ

!ﻢﻗﺭ ﺮﻴﻴﻐﺗ ﻦﻜﻤﻳ ﻻ

ﺪﻨﻋ .ﺓﺪﻳﺪﺟ ﻝﺎﺼﺗﺍ ءﺍﺮﺟﺇ ﺔﻟﻭﺎﺤﻣ ﺪﻨﻋ PIN ﻰﻟﺇ ﺔﺟﺎﺣ ﻙﺎﻨﻫ ﻥﻮﻜﻳ ﻻ ،ﺡﺎﺠﻨﺑ ﻥﺍﺮﺘﻗﻻﺍ ﺪﻨﻋ

ﻕﺭﺯﻷﺍ ﻥﻮﻠﻟﺎﺑ ﺊﻳﺎﻬﻤﻟﺍ ﻰﻠﻋ ﺩﻮﺟﻮﻤﻟﺍ ﻖﻴﺒﻄﺘﻠﻟ LED ﺡﺎﺒﺼﻣ ءﻲﻀﻳ ،ﻂﻴﺸﻨﺘﻟﺍﻭ ﻞﻴﺻﻮﺘﻟﺍ

ﻑﺬﺣ ﻢﺘﻳ ﻑﻮﺳ ،ﻊﺳﺎﺘﻟﺍ ﺯﺎﻬﺠﻟﺍ ﻝﺎﺧﺩﺇ ﺪﻨﻋ .ﻰﺼﻗﺃ ﺪﺤﻛ ﺓﺰﻬﺟﺃ 8 ﻥﺍﺮﻗﺇ ﻦﻜﻤﻳ .ﺭﺍﺮﻤﺘﺳﺎﺑ

.ﺔﻤﺋﺎﻘﻟﺍ ﻦﻣ ﻡﺍﺪﺨﺘﺳﻻﺍ ﺚﻴﺣ ﻦﻣ ﺓﺭﺪﻧ ﺓﺰﻬﺟﻷﺍ ﺮﺜﻛﺃ

ﺏ

ﺝ

ﺃ

35

ﺕﺎﻗﺎﻋﻹﺍ

ﻂﺋﺍﻮﺤﻟﺍ ﺕﺍﺫ ﻑﺮﻐﻟﺍ / ﻲﻧﺎﺒﻤﻟﺍ ﻲﻓ ،ﺔﺴﻛﺎﻌﻤﻟﺍ ﺔﻴﺌﻴﺒﻟﺍ ﻑﻭﺮﻈﻟﺍ ﻞﻇ ﻲﻓ ﻞﻴﻐﺸﺘﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ

ﻥﺩﺎﻌﻤﻟﺍ ﺕﺎﻗﺎﻋﺇ ﻦﻣ ﺏﺮﻘﻟﺎﺑ ﻭﺃ ،ﺔﻳﺪﻳﺪﺤﻟﺍﻭ ﺔﻳﺫﻻﻮﻔﻟﺍ ﺕﺍﺭﺎﻃﻹﺍ ﻭﺃ ﺓﺍﻮﻘﻤﻟﺍ ﺔﻴﺘﻨﻤﺳﻷﺍ

.Bluetooth ﻝﺎﺒﻘﺘﺳﺍ ﺔﻌﻃﺎﻘﻣ ﻭﺃ ﺔﻗﺎﻋﺇ ﻦﻜﻤﻳ ،(ﺙﺎﺛﻷﺍ ﻝﺎﺜﻤﻟﺍ ﻞﻴﺒﺳ ﻰﻠﻋ)

ﺺﻠﺨﺘﻟﺍ ﺕﺍﺩﺎﺷﺭﺇ

ﺕﺎﻗﺎﻋﻹﺍ

ﻉﻮﻧﺔﻠﻤﺘﺤﻤﻟﺍ ﺔﻗﺎﻋﻹﺍ ﻭﺃ ﻞﺧﺍﺪﺘﻟﺍ

ﺐﺸﺨﻟﺍ

ﺔﻴﻋﺎﻨﺼﻟﺍ ﺩﺍﻮﻤﻟﺍ

ﺝﺎﺟﺰﻟﺍ

ﺾﻔﺨﻨﻣ

ﻩﺎﻴﻤﻟﺍ

ﺓﺭﺎﺠﺤﻟﺍ ﺐﻟﺍﻮﻗ

ﻡﺎﺧﺮﻟﺍ

ﻂﺳﻮﺘﻣ

ﻖﺻﻼﻟﺍ

ﺖﻨﻤﺳﺃ

ﺹﺎﺻﺮﻠﻟ ﺩﺎﻀﻤﻟﺍ ﺝﺎﺟﺰﻟﺍ

ﻲﻟﺎﻋ

ﻥﺪﻌﻤﻟﺍﺔﻳﺎﻐﻠﻟ ﻊﻔﺗﺮﻣ

ﻞﻠﺨﻟﺍﺐﺒﺴﻟﺍﻞﺤﻟﺍ

ﻦﻜﻤﻣ ﺮﻴﻏ ﻥﺍﺮﺘﻗﻻﺍ •ﺢﻴﺤﺻ ﺮﻴﻏ PIN ﻝﺎﺧﺩﺇ

•ﻞﻌﻔﻟﺎﺑ ﻞﺼﺘﻣ ﺮﺧﺁ ﺯﺎﻬﺟ

•ﻪﺘﻌﻃﺎﻘﻣ ﺖﻤﺗ ﻝﺎﺼﺗﻻﺍ/ﻝﺎﺒﻘﺘﺳﺍ ﺪﺟﻮﻳ ﻻ

•ﻝﺎﺒﻘﺘﺳﻻﺍ ﺔﻘﻄﻨﻣ ﻲﻓ ﺕﻼﺧﺍﺪﺘﻟﺍ

•ﻝﺎﺳﺭﻹﺍ ﺭﺎﺴﻣ ﻲﻓ ﻖﺋﺎﻋ

-(ﻖﺼﻠﻤﻟﺍ) Bluetooth

®

ﺊﻳﺎﻬﻣ ﻲﻓ ﺩﻮﺟﻮﻤﻟﺍ PIN ﻦﻣ ﻖﻘﺤﺗ

-ﻯﺮﺧﺃ ﺓﺮﻣ ﻥﺍﺮﺘﻗﻻﺍ ءﺍﺮﺟﺇﻭ ﻞﺼﻔﻟﺎﺑ ﻢﻗ

-ﻝﺎﺒﻘﺘﺳﻻﺍ ﻕﺎﻄﻧ ﻰﻟﺇ ﺯﺎﻬﺠﻟﺍ ﺪﻋﺃ

-ﻞﺧﺍﺪﺘﻟﺍ ﺭﺪﺼﻣ ﻞﺼﻓﺍ

(ﻊﻨﺼﻤﻟﺍ ﺕﺍﺪﻨﺘﺴﻣ ﻊﺟﺍﺭ)

-ﻲﻜﻠﺳﻼﻟﺍ ﺭﺎﺴﻣ ﻦﻣ ﺔﻟﺍﺯﻹﺎﺑ ﻢﻗ

ﻦﻜﻤﻣ ﺮﻴﻏ ﻞﻴﺻﻮﺘﻟﺍ •ﻞﻌﻔﻟﺎﺑ ﻞﺼﺘﻣ ﺮﺧﺁ ﺯﺎﻬﺟ

•ﻪﺘﻌﻃﺎﻘﻣ ﺖﻤﺗ ﻝﺎﺼﺗﻻﺍ/ﻝﺎﺒﻘﺘﺳﺍ ﺪﺟﻮﻳ ﻻ

•ﻝﺎﺒﻘﺘﺳﻻﺍ ﺔﻘﻄﻨﻣ ﻲﻓ ﺕﻼﺧﺍﺪﺘﻟﺍ

•ﻝﺎﺳﺭﻹﺍ ﺭﺎﺴﻣ ﻲﻓ ﻖﺋﺎﻋ

-ﻯﺮﺧﺃ ﺓﺮﻣ ﻥﺍﺮﺘﻗﻻﺍ ءﺍﺮﺟﺇﻭ ﻞﺼﻔﻟﺎﺑ ﻢﻗ

-ﻝﺎﺒﻘﺘﺳﻻﺍ ﻕﺎﻄﻧ ﻰﻟﺇ ﺯﺎﻬﺠﻟﺍ ﺪﻋﺃ

-ﻞﺧﺍﺪﺘﻟﺍ ﺭﺪﺼﻣ ﻞﺼﻓﺍ

(ﻊﻨﺼﻤﻟﺍ ﺕﺍﺪﻨﺘﺴﻣ ﻊﺟﺍﺭ)

-ﻲﻜﻠﺳﻼﻟﺍ ﺭﺎﺴﻣ ﻦﻣ ﺔﻟﺍﺯﻹﺎﺑ ﻢﻗ

ﻲﻓ Bluetooth

®

ﺊﻳﺎﻬﻣ ﺮﻬﻈﻳ ﻻ

ﺯﺎﻬﺠﻟﺍ ﻲﻓ Bluetooth

®

ﺔﻤﺋﺎﻗ

•ﻝﺎﺒﻘﺘﺳﻻﺍ ﻕﺎﻄﻧ ﺝﺭﺎﺧ ﺯﺎﻬﺠﻟﺍ

•.ﺎﻣ ﺯﺎﻬﺠﺑ ﻞﻌﻔﻟﺎﺑ ﻝﺎﺼﺗﺍ ﻙﺎﻨﻫ

•ﻲﺑﺮﻬﻛ ﺪﻬﺠﺑ ﺩﻭﺰﻣ ﺮﻴﻏ Bluetooth

®

ﺊﻳﺎﻬﻣ

•Bluetooth

®

ﺊﻳﺎﻬﻤﺑ ﻞﻠﺧ

-ﻝﺎﺒﻘﺘﺳﻻﺍ ﻕﺎﻄﻨﻟ ﺯﺎﻬﺠﻟﺍ ﺓﺩﻮﻋ

-.ﻯﺮﺧﺃ ﺓﺮﻣ ﻪﻠﻴﺻﻮﺗ ﺪﻋﺃ ﻢﺛ ،ﺯﺎﻬﺠﻟﺍ ﻞﺼﻓﺍ

-ﺖﻴﺒﺜﺘﻟﺍ ﻦﻣ ﻖﻘﺤﺗ

-ﻞﻴﻐﺸﺗ ﺪﻋﺃ

ﻞﻴﻐﺸﺘﻟﺍ ءﺎﻨﺛﺃ ﻒﻗﻮﺗ •ﻝﺎﺒﻘﺘﺳﻻﺍ ﺔﻘﻄﻨﻣ ﻲﻓ ﺕﻼﺧﺍﺪﺘﻟﺍ

•ﻝﺎﺳﺭﻹﺍ ﺭﺎﺴﻣ ﻲﻓ ﻖﺋﺎﻋ

-ﻞﺧﺍﺪﺘﻟﺍ ﺭﺪﺼﻣ ﻞﺼﻓﺍ

(ﻊﻨﺼﻤﻟﺍ ﺕﺍﺪﻨﺘﺴﻣ ﻊﺟﺍﺭ)

-ﻲﻜﻠﺳﻼﻟﺍ ﺭﺎﺴﻣ ﻦﻣ ﺔﻟﺍﺯﻹﺎﺑ ﻢﻗ

ﻞﻤﻌﻳ ﻻ

Bluetooth® ﺊﻳﺎﻬﻣ • ﺔﻬﺟﺍﻮﻟﺍ ﻞﻴﺻﻮﺗ ﻥﻭﺪﺑ ﻲﺒﻧﺎﺠﻟﺍ ﻯﺮﺠﻤﻟﺍ ﺔﻟﺍﺯﺇ ﺖﻤﺗ

ﺔﻴﺟﺭﺎﺨﻟﺍ

- ﺔﺤﻔﺼﻟﺍ ﺮﻈﻧﺍ ،(ﺝ) ﺮﺷﺎﺒﻤﻟﺍ ﺮﻴﻏ ﻝﺎﺼﺗﻻﺍ ﻊﺿﻭ ﻲﻓ ﻊﺿ

.I ﺔﻳﻮﻄﻤﻟﺍ

ﻪﺻﺎﺼﺘﻣﺍﻭ ﻲﻜﻠﺳﻼﻟﺍ ﺩﺩﺮﺘﻟﺍ ﺱﺎﻜﻌﻧﺍ

ﺎﺠﻴﺟ 2.4 ﺩﺩﺮﺘﻟﺍ ﻕﺎﻄﻧ ﺲﻔﻧ ﻡﺪﺨﺘﺴﺗ ﻲﺘﻟﺍ ﻲﻜﻠﺳﻼﻟﺍ ﺩﺩﺮﺘﻟﺍ ﺕﺎﻧﻮﻜﻣ ﺮﺛﺆﺗ ﻥﺃ ﻦﻜﻤﻳ

ﻝﺎﺒﻘﺘﺳﻻﺍ ﺓﺩﻮﺟ ﻰﻠﻋ (ﺍﺬﻜﻫﻭ ﻒﺗﺍﻮﻬﻟﺍﻭ ﺔﻴﻜﻠﺳﻼﻟﺍ ﺓﺰﻬﺟﻷﺍ ،ﻝﺎﺜﻤﻟﺍ ﻞﻴﺒﺳ ﻰﻠﻋ) ﺰﺗﺮﻫ

.(!ﻊﻨﺼﻤﻟﺍ ﺕﺍﺪﻨﺘﺴﻣ ﻊﺟﺍﺭ)

ﺐﺠﻳ ﻦﻜﻟﻭ ،ﺔﻴﻟﺰﻨﻤﻟﺍ ﺕﺎﻳﺎﻔﻨﻟﺍ ﻰﻟﺇ ﻲﻤﺘﻨﺗ ﻻ ﺓﺰﻬﺟﻷﺍ ﻦﻣ ﺔﺌﻔﻟﺍ ﻩﺬﻫ

ﺕﺍﺫ ﺔﻴﻠﺤﻤﻟﺍ ﺔﻴﻣﻮﻘﻟﺍ ﺢﺋﺍﻮﻠﻟﺍ ﻊﻣ ﻖﻓﺍﻮﺘﻟﺎﺑ ﻞﺼﻔﻨﻣ ﻞﻜﺸﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟﺍ

.ﺔﻴﻣﻮﻘﻟﺍ ﺢﺋﺍﻮﻠﻟﺍ ﻊﻣ ﻖﻓﺍﻮﺘﻟﺎﺑ ﺕﺎﻳﺭﺎﻄﺒﻟﺍ ﻦﻣ ﺺﻠّﺨﺗ .ﺔﻠﺼﻟﺍ

36

GR

Οδηγία: Πριν από την εγκατάσταση, διαβάστε τις

Αυτό το προϊόν πληροί τις προδιαγραφές των
αντίστοιχων οδηγιών της ΕΕ.

οδηγίες συναρμολόγησης της μονάδας ελέγχου. Σε αυτές
περιλαμβάνονται σημαντικές πληροφορίες για την ασφαλή και
τεχνικά ορθή εγκατάσταση σε συνδυασμό με άλλες μονάδες.

Πληροφορίες ασφαλείας

Κίνδυνος ηλεκτροπληξίας!

Αποφεύγετε τους κινδύνους που προκύπτουν από

Android:

• Απευθείας στη συσκευή χειρισμού μέσω του Google Play
Store (απαιτείται ασύρματη σύνδεση δικτύου και
λογαριασμός Google).

• Μέσω του ιστότοπου www.play.google.com (απαιτείται
λογαριασμός Google).

• Μέσω κωδικού QR

ελαττωματικά καλώδια σύνδεσης. Σε περίπτωση
βλάβης του καλωδίου σύνδεσης, θα πρέπει να
αντικατασταθεί από τον κατασκευαστή, το τμήμα
σέρβις του ή από ένα εξειδικευμένο άτομο.

• Η εγκατάσταση επιτρέπεται αποκλειστικά σε
προστατευμένους από τον παγετό χώρους.

• Κατά τον καθαρισμό, η διάταξη προσαρμογής Bluetooth

Για λήψη

®

στην ιστοσελίδα www.grohe.com/tpi/f-digital-deluxe.

των οδηγιών χειρισμού της εφαρμογής, ανατρέξτε

δεν θα πρέπει να ψεκάζεται άμεσα ή έμμεσα με νερό.

®

Εγκατάσταση της διάταξης προσαρμογής

• Η απόσταση μεταξύ της διάταξης προσαρμογής Bluetooth
και της μονάδας ελέγχου δεν θα πρέπει να υπερβαίνει
τα 4,5 μέτρα.

• Απαγορεύεται η χρήση του προϊόντος χωρίς επίβλεψη τόσο
από παιδιά όσο και από ενήλικες με σωματικά και νοητικά
προβλήματα ή/και περιορισμένη αντιληπτικότητα.

• Απαγορεύεται η χρήση του προϊόντος από άτομα που
βρίσκονται υπό την επήρεια αλκοόλ ή ναρκωτικών

ουσιών.

Πεδίο εφαρμογής/λειτουργία

• ∆ιεπαφή για τον έλεγχο φωτισμού, μουσικής και ατμού.

Συμβατότητα με συσκευές χειρισμού Apple και Android
με έκδοση Bluetooth

περιορισμό στην εφαρμογή). Η εφαρμογή διατίθεται δωρεάν
στο iTunes Store και στο Google Play Store.

®

2.1 + EDR (λαμβάνετε υπόψη τον

Bluetooth

®

Τοποθέτηση και σύνδεση, βλέπε αναδιπλούμενες σελίδες I, II
και III.

Λαμβάνετε υπόψη το διαστασιολόγιο στην αναδιπλούμενη
σελίδα I.

Νέα εγκατάσταση, βλέπε αναδιπλούμενη σελίδα II.
Η εγκατάσταση θα πρέπει να πραγματοποιείται εκτός της

καμπίνας ατμού σε σημείο με εύκολη πρόσβαση.

®

Η διάταξη προσαρμογής Bluetooth

λειτουργεί στη ζώνη

συχνοτήτων 2,4GHz.
Θα πρέπει να αποφεύγεται η εγκατάσταση κοντά σε συσκευές
που λειτουργούν στην ίδια ζώνη συχνοτήτων (π.χ. συσκευές
W-LAN, τηλέφωνα DECT κ.λπ. (λαμβάνετε υπόψη την

Τεχνικά στοιχεία

• Τροφοδοσία τάσης:12VDC

• Λήψη ισχύος:1W

®

• Ισχύς εξόδου: Bluetooth

®

• Έκδοση Bluetooth

• Απόσταση μετάδοσης Bluetooth

:2.1 + EDR

®

: περ. 10m

Class 2

(ανάλογα με τις συνθήκες περιβάλλοντος)

• Υποστηριζόμενος κωδικοποιητής ήχου: SBC

• Υποστηριζόμενα προφίλ Bluetooth

®

:A2DP, SPP

Έγκριση και συμβατότητα

τεκμηρίωση του κατασκευαστή!)).

Εκ των υστέρων τοποθέτηση (δυνατή μόνο με τη μονάδα
ελέγχου 36 397), βλέπε αναδιπλούμενη σελίδα III.

1. Αποσυνδέστε την τάση από ολόκληρο

2. Αποσυνδέστε τους υφιστάμενους συνδετήρες προς τη
μονάδα ελέγχου.

3. Αντικαταστήστε τη μονάδα ελέγχου (36 358) με μια μονάδα

®

ελέγχου Bluetooth

(36 397).

4. Συνδέστε εκ νέου τους συνδετήρες της διάταξης

®

προσαρμογής Bluetooth

και των υφιστάμενων μονάδων.

5. Τροφοδοτήστε ολόκληρο το σύστημα με τάση.

Εξωτερική διεπαφή (system shut down)

Μέσω της εξωτερικής διεπαφής μπορείτε να πραγματοποιείτε
Τα πιστοποιητικά συμβατότητας μπορείτε να τα προμηθευθείτε
από την ακόλουθη διεύθυνση:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Εγκατάσταση της εφαρμογής

Apple:

• Απευθείας στη συσκευή χειρισμού μέσω του App Store

(απαιτείται ασύρματη σύνδεση δικτύου και λογαριασμός
Apple).

• Μέσω του iTunes στο iTunes Store (απαιτείται εγκατάσταση

επανεκκίνηση ή επαναφορά της διάταξης προσαρμογής

Bluetooth

®

. Η διεπαφή αποτελεί μια επαφή που μπορεί

να χρησιμοποιηθεί με διακόπτες ή πλήκτρα του εμπορίου.

1. Αποσυνδέστε την τάση από ολόκληρο το σύστημα.

2. Απομακρύνετε την τάπα γεφύρωσης (C), βλέπε
αναδιπλούμενη σελίδα I.

3. Συνδέστε την εξωτερική διεπαφή με το διακόπτη ή το πλήκτρο
με το καλώδιο 47 868 000 (πρόσθετος εξοπλισμός) (μέγ. 5m).

4. Τροφοδοτήστε ολόκληρο το σύστημα

Σε περίπτωση μη χρήσης της εξωτερικής διεπαφής, θα

πρέπει να παραμείνει τοποθετημένη η τάπα γεφύρωσης!

του iTunes στον υπολογιστή και λογαριασμός Apple).

• Μέσω κωδικού QR

το σύστημα.

με τάση.

37

Σύζευξη

XXXX

A

B

C

Η σύζευξη αποτελεί την πρώτη σύνδεση μεταξύ δύο
συσκευών Bluetooth

εγκατάσταση. Σε περίπτωση ύπαρξης μιας ενεργής σύνδεσης

Bluetooth

προσαρμογής Bluetooth

1. Ενεργοποιήστε τη λειτουργία Bluetooth

2. Από τον κατάλογο Bluetooth

3. Εισαγάγετε τον αριθμό PIN και επιβεβαιώστε την

4. Η σύνδεση δημιουργείται αυτόματα.

5. Σε περίπτωση επιτυχούς σύνδεσης, αναβοσβήνει στιγμιαία

Χειρισμός του πλήκτρου Reset (A) και εμφάνιση μέσω της λυχνίας LED κατάστασης (B)

®

μεταξύ μιας συσκευής χειρισμού και της διάταξης

χειρισμού.

Ο xxxx είναι ο τετραψήφιος αριθμός (αριθμός PIN) που
εμφανίζεται.

καταχώρηση.

μία φορά με μπλε χρώμα η λυχνία LED (A) στη διάταξη
προσαρμογής.

®

. Προϋπόθεση αποτελεί η σωστή

®

, δεν είναι δυνατή η σύζευξη.

®

, επιλέξτε xxxx Grohe SPA.

®

στη συσκευή

Ο αριθμός PIN είναι διαφορετικός για κάθε διάταξη
προσαρμογής και αναγράφεται σε ένα
πλευρά του περιβλήματος.

Πρόκειται για τα τελευταία τέσσερα ψηφία του αριθμού σειράς.

∆εν είναι δυνατή η τροποποίηση του αριθμού PIN!

Σε περίπτωση επιτυχημένης σύζευξης, δεν απαιτείται πλέον
εισαγωγή του αριθμού PIN εάν επιχειρήσετε νέα σύνδεση.
Εάν έχει δημιουργηθεί σύνδεση και η εφαρμογή είναι
ενεργοποιημένη, η λυχνία LED στη διάταξη προσαρμογής
παραμένει
σύζευξης έως 8 συσκευών. Κατά τη δήλωση της 9ης συσκευής,
διαγράφεται από τον κατάλογο η συσκευή που χρησιμοποιείται
πιο σπάνια.

αναμμένη με μπλε χρώμα. Υπάρχει δυνατότητα

Λειτουργία Εμφάνιση

Πραγματοποιείται χειρισμός

Επανεκκίνηση της διάταξης
προσαρμογής

Επαναφορά της διάταξης
προσαρμογής

Ετοιμότητα λειτουργίας Η λυχνία LED σβήνει
Η μονάδα τροφοδοτείται με τάση Η λυχνία LED ανάβει για 1s

Παρατεταμένη χρήση του πλήκτρου
ή έχει αφαιρεθεί η τάπα (C)

Η λυχνία LED παραμένει αναμμένη
με μπλε χρώμα

Η λυχνία LED ανάβει για 3s
με κόκκινο χρώμα

Η λυχνία LED ανάβει με κόκκινο
χρώμα, σβήνει, ανάβει με κόκκινο,
μπλε, κόκκινο χρώμα

με κόκκινο χρώμα
Η λυχνία LED αναβοσβήνει

με κόκκινο χρώμα

αυτοκόλλητο στην πίσω

Εύρος λειτουργιών

Λειτουργία Περιγραφή

Αλλαγή της συσκευής χειρισμού Η συσκευή χειρισμού αποδεσμεύεται (η σύνδεση τερματίζεται/

Ιεράρχηση συνδέσεων

Ορατότητα της διάταξης προσαρμογής

Bluetooth

Επανεκκίνηση της διάταξης προσαρμογής

Bluetooth

(ολόκληρο το σύστημα απενεργοποιείται)

Επαναφορά της διάταξης προσαρμογής

Bluetooth

(ολόκληρο το σύστημα απενεργοποιείται)

Μετάδοση δεδομένων Μόλις δημιουργηθεί σύνδεση με μια συσκευή χειρισμού, είναι δυνατός

®

®

®

Audiostream Μόλις δημιουργηθεί σύνδεση με μια συσκευή χειρισμού, είναι δυνατή

απενεργοποιείται).
Μετά από 10s μπορεί να δηλωθεί η νέα συσκευή χειρισμού.

∆ιασφαλίζεται ότι ο χειρισμός θα είναι δυνατός πάντα μόνο από
μία συσκευή χειρισμού.

Η διάταξη προσαρμογής Bluetooth® είναι πάντα ορατή.

Στιγμιαίο πάτημα του πλήκτρου (για λιγότερα από 3s):

- Η σύνδεση διακόπτεται

- Η διάταξη προσαρμογής Bluetooth

- Το σύστημα απενεργοποιείται (μουσική, φωτισμός (με μέγ. καθυστέρηση
60s), ατμός)

Παρατεταμένο πάτημα του πλήκτρου (10-20s):

- Η σύνδεση διακόπτεται

- Ο κατάλογος σύζευξης διαγράφεται

- Η διάταξη προσαρμογής Bluetooth

- Το σύστημα απενεργοποιείται (μουσική, φωτισμός (με μέγ. καθυστέρηση
60s), ατμός)

οχειρισμός του συστήματος μέσω της εφαρμογής Grohe.

ηαποστολή Audiostream στο σύστημα μέσω της εφαρμογής Grohe

®

εκκινείται εκ νέου

®

εκκινείται εκ νέου

38

Εμπόδια/περιορισμοί

Οι συσκευές με αυτήν τη σήμανση δεν θα πρέπει
να απορρίπτονται με τα οικιακά απορρίμματα, αλλά
πρέπει να απορρίπτονται ξεχωριστά, σύμφωνα
με τις ισχύουσες διατάξεις.

Σε περίπτωση λειτουργίας υπό δυσχερείς συνθήκες
περιβάλλοντος, π.χ. σε κτίρια/χώρους με τοίχους από
σκυρόδεμα και χάλυβα, με χάλυβα και πλαίσια από χάλυβα ή
κοντά σε μεταλλικά εμπόδια (π.χ. έπιπλα), η λήψη Bluetooth
ενδέχεται να παρουσιάσει προβλήματα και να διακοπεί.

Πηγές παρεμβολών

Τα εξαρτήματα υψηλών συχνοτήτων που λειτουργούν στην ίδια
ζώνη συχνοτήτων (2,4GHz) (π.χ.: συσκευές W-LAN, τηλέφωνα
κ.λπ.), καθώς και τα ανακλαστικά κύματα (π.χ. από έπιπλα,
τοίχους κ.λπ.) ενδέχεται να επηρεάσουν αρνητικά την ποιότητα
λήψης (λαμβάνετε υπόψη την τεκμηρίωση του κατασκευαστή!).

Είδος εμποδίου Κίνδυνος παρεμβολών ή/και θωράκισης

Ξύλο
Πλαστικό

Χαμηλός

Γυαλί

Νερό
Τούβ λα

Μεσαίος

Μάρμαρο

Σοβάς
Σκυρόδεμα

Υψηλός

Αλεξίσφαιρο γυαλί

Μέταλλο Ιδιαίτερα υψηλός

Βλάβη Αιτία Αντιμετώπιση

∆εν είναι δυνατή
ησύζευξη

∆εν είναι δυνατή
ησύνδεση

Η διάταξη
προσαρμογής

Bluetooth

εμφανίζεται στον
κατάλογο Bluetooth

®

δεν

®

της συσκευής
χειρισμού

Ο χειρισμός διακόπηκε
κατά τη διάρκεια της
λειτουργίας

• Η εισαγωγή PIN είναι λανθασμένη

• Υπάρχει ήδη μια σύνδεση με
διαφορετική συσκευή χειρισμού

• ∆εν πραγματοποιείται λήψη/η σύνδεση

διακόπηκε

• Παρατηρείται μια πηγή παρεμβολών
στην περιοχή λήψης

• Παρατηρείται κάποιο εμπόδιο στη ζώνη
μετάδοσης

• Υπάρχει ήδη μια σύνδεση με
διαφορετική συσκευή χειρισμού

• ∆εν πραγματοποιείται λήψη/η σύνδεση
διακόπηκε

• Παρατηρείται μια πηγή παρεμβολών
στην περιοχή λήψης

• Παρατηρείται κάποιο εμπόδιο στη ζώνη
μετάδοσης

• Η συσκευή χειρισμού βρίσκεται εκτός
της περιοχής λήψης

• Υπάρχει ήδη μια σύνδεση με μια
συσκευή χειρισμού

®

• Η διάταξη προσαρμογής Bluetooth
δεν τροφοδοτείται με τάση

• Παρατηρείται σφάλμα της διάταξης
προσαρμογής Bluetooth

®

• Παρατηρείται μια πηγή παρεμβολών
στην περιοχή λήψης

• Παρατηρείται κάποιο εμπόδιο στη ζώνη

μετάδοσης

- Ελέγξτε τον αριθμό PIN στη διάταξη προσαρμογής

Bluetooth

®

(αυτοκόλλητο)

- Πραγματοποιήστε αποσύνδεση και εκτελέστε
εκ νέου τη σύζευξη

- Επαναφέρετε τη συσκευή χειρισμού στην περιοχή

λήψης

- Απενεργοποιήστε την πηγή παρεμβολών (λαμβάνετε
υπόψη την τεκμηρίωση του κατασκευαστή!)

- Απομακρύνετε το εμπόδιο από τη ζώνη μετάδοσης

- Πραγματοποιήστε αποσύνδεση και εκτελέστε
εκ νέου τη σύζευξη

- Επαναφέρετε τη συσκευή στην περιοχή λήψης

- Απενεργοποιήστε την πηγή παρεμβολών (λαμβάνετε
υπόψη την τεκμηρίωση του κατασκευαστή!)

- Απομακρύνετε το εμπόδιο από τη ζώνη μετάδοσης

- Επαναφέρετε τη συσκευή χειρισμού στην περιοχή

λήψης

- Καταργήστε τη σύνδεση με τη συσκευή χειρισμού.
Στη συνέχεια, πραγματοποιήστε νέα σύνδεση.

- Ελέγξτε την εγκατάσταση

- Πραγματοποιήστε επανεκκίνηση

- Απενεργοποιήστε την πηγή παρεμβολών (λαμβάνετε
υπόψη την τεκμηρίωση του κατασκευαστή!)

- Απομακρύνετε το εμπόδιο από τη ζώνη μετάδοσης

Η διάταξη
προσαρμογής

Bluetooth

®

δεν

• Έχει αποσυνδεθεί η τάπα γεφύρωσης
και δεν έχει συνδεθεί εξωτερική διεπαφή

λειτουργεί

Οδηγίες σχετικά με την απόρριψη

39

- Τοπο θε τήσ τε την τάπα γεφύρωσης (C),
βλέπε αναδιπλούμενη σελίδα Ι

CZ

Upozornění: Před instalací si přečtěte montážní návod

Tento výrobek odpovídá požadavkům příslušných
směrnic EU.

dodaný s ovládací jednotkou. Tento návod obsahuje
informace, které jsou důležité pro bezpečnou a odborně
provedenou instalaci ve spojení s dalšími moduly.

Bezpečnostní informace

Nebezpečí zasažení elektrickým proudem!

Zabraňte vzniku nebezpečí následkem poškozeného
připojovacího vedení. Poškozené připojovací vedení
je nutno nechat vyměnit výrobcem nebo jeho servisní
službou, případně osobou s náležitou kvalifikací.

• Instalace se smí provádět pouze v místnostech chráněných
před mrazem.

®

•Při čištění se adaptér Bluetooth

nesmí přímo ani nepřímo

ostřikovat vodou.

®

• Vzdálenost mezi adaptérem Bluetooth

a ovládací

jednotkou smí činit max. 4,5 metru.

•Děti, jakož i dospělé osoby s tělesnými, duševními a/nebo
senzorickými omezeními, nesmí výrobek používat bez dozoru.

• Výrobek nesmí používat osoby, které jsou pod vlivem
alkoholu nebo drog.

Oblast použití/funkce

• Rozhraní k řízení osvětlení, hudby a páry.

Kompatibilní s obslužnými zařízeními Apple a Android

®

vybavenými rozhraním Bluetooth

ve verzi 2.1 + EDR (je nutno
brát zřetel na omezení, které je dáno aplikací). Potřebnou
aplikaci lze získat bezplatně prostřednictvím služby iTunes
Store nebo Google Play Store.

Technické údaje

• Napájecí napětí: 12 V DC

•Příkon: 1 W

®

• Výstupní výkon: podle specifikace Bluetooth

®

• Verze rozhraní Bluetooth

•Přenosová vzdálenost rozhraní Bluetooth

:2.1 + EDR

®

: asi 10 m

Class 2

(v závislosti na okolních podmínkách)

• Podporovaný zvukový kodek: SBC

®

• Podporované profily Bluetooth

:A2DP, SPP

Atest a shoda

Prohlášení o shodě si lze vyžádat na následující adrese:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Instalace aplikace

Apple:

•Přímo pomocí obslužného zařízení prostřednictvím

bezdrátového připojení k síti se službou App Store
(musí být vytvořen účet u společnosti Apple).

•Prostřednictvím aplikace iTunes umožňující přístup

ke službě iTunes Store (aplikace iTunes musí být
nainstalována v počítači a současně je potřebný účet
uspolečnosti Apple).

•Prostřednictvím kódu QR

Android:

•Přímo pomocí obslužného zařízení prostřednictvím
bezdrátového připojení k síti se službou Google Play Store
(musí být vytvořen účet u společnosti Google).

•Prostřednictvím stránek www.play.google.com (je potřebný
účet vytvořený u společnosti Google).

•Prostřednictvím kódu QR

Návod k obsluze aplikace lze stáhnout prostřednictvím adresy

www.grohe.com/tpi/f-digital-deluxe.

Instalace adaptéru Bluetooth

®

Montáž a připojení, viz skládací strana I, II a III.

Postupujte podle výkresu s kótovanými rozměry na skládací
straně I.

Nová instalace, viz skládací strana II.
Instalaci je nutno provést v přístupné oblasti mimo parní kabinu.

®

Adaptér Bluetooth

pracuje ve frekvenčním pásmu 2,4 GHz.
Je nutno vyhýbat se instalaci v blízkosti přístrojů se stejným
frekvenčním pásmem (např. přístrojů W-LAN, telefonů DECT
atd. (respektovat údaje v dokumentaci výrobce!)).

Dodatečná montáž (možná pouze s ovládací jednotkou
36 397), viz skládací strana III.

1. Odpojte celý systém od zdroje elektrického napětí.

2. Odpojte zásuvné spojení od ovládací jednotky.

3. Vyměňte ovládací jednotku (36 358) za ovládací jednotku

®

(36 397) podporující funkci Bluetooth

4. Obnovte zásuvná spojení s adaptérem Bluetooth

.

®

a existujícími moduly.

5. Připojte celý systém ke zdroji elektrického napětí.

Externí rozhraní (vypínání systému)

Prostřednictvím externího rozhraní lze provádět restartování
nebo resetování adaptéru Bluetooth

®

. Rozhraní je provedeno
jako rozpojovací kontakt, který lze používat s běžně
dostupnými spínači nebo tlačítky.

1. Odpojte celý systém od zdroje elektrického napětí.

2. Odstraňte přemosťovací krycí uzávěr (C), viz skládací

strana I.

3. Propojte externí rozhraní se spínačem nebo tlačítkem

pomocí kabelu 47 868 000 (zvláštní příslušenství) o délce
max. 5 m.

4. Připojte celý systém ke zdroji elektrického napětí.
Pokud se externí rozhraní nepoužívá, musí přemosťovací

krycí uzávěr zůstat zasunutý!

40

Párování

XXXX

A

B

C

Párování znamená počáteční vzájemné propojení dvou
přístrojů Bluetooth

je správně provedená instalace. Při již aktivním spojení

Bluetooth
Bluetooth

1. Aktivujte funkci Bluetooth

2. Ze seznamu Bluetooth

3. Zadejte číslo PIN a potvrďte je.

4. Spojení se vytvoří automaticky.

5. Při úspěšně navázaném spojení 1x krátce modře blikne

Obsluha tlačítka Reset (A) a vizualizace prostřednictvím diody LED Status (B)

®

mezi obslužným zařízením a adaptérem

®

nelze párování provést.

xxxx znamená 4místné číslo (číslo PIN), které je zobrazeno.

dioda LED (A) na adaptéru.

®

. Předpokladem k jeho uskutečnění

®

na obslužném zařízení.

®

zvolte položku xxxx Grohe SPA.

Číslo PIN je individuálně přiřazeno každému adaptéru a je
dodatečně dokumentováno prostřednictvím nálepky na zadní
straně pouzdra adaptéru.

Jedná se o poslední čtyři číslice sériového čísla. Číslo PIN

nelze měnit!

Při úspěšném provedení párování již není zadání čísla PIN
přiopětovném pokusu o navázání spojení potřebné.
Při navázaném spojení a aktivované aplikaci svítí dioda LED
na adaptéru trvale modře. Párovat je možno maximálně
8přístrojů. Při přihlášení 9. přístroje bude ze seznamu
vymazán přístroj, který byl nejméně často používán.

Funkce Vizualizace

Uskutečňuje se obsluha

Restartování adaptéru Dioda LED svítí po dobu 3 s

Restartování adaptéru Dioda LED svítí červeně, nesvítí,

Adaptér je připraven k provozu Dioda LED nesvítí

Modul byl připojen ke zdroji
elektrického napětí

Trvalé stisknutí tlačítka nebo
vytažení uzavíracího krytu (C)

Dioda LED svítí trvale modře

červeně

červeně, modře, červeně

Dioda LED svítí po dobu 1 s
červeně

Dioda LED bliká červeně

Rozsah funkcí

Funkce Popis

Výměna obslužného zařízení Obslužné zařízení se odhlásí (ukončí / deaktivuje se spojení).

Po 10 sekundách je možno přihlásit nové obslužné zařízení.

Nastavení priority spojení

Viditelnost adaptéru Bluetooth
Restartování adaptéru Bluetooth

(celý systém se vypíná)

®

®

Je zajištěno, že obsluhu nebude možno provádět prostřednictvím více než
jednoho obslužného zařízení současně.

Adaptér Bluetooth® je vždy viditelný.

Krátké stisknutí tlačítka (po dobu kratší než 3 s):

- Přeruší se spojení.

- Adaptér Bluetooth® se restartuje.

- Systém se vypne (hudba, osvětlení (se zpožděním max. 60 s), pára).

Obnovení výchozího nastavení adaptéru

Bluetooth

(celý systém se vypíná)

Přenos dat Jakmile je vytvořeno spojení s obslužným zařízením, lze systém

Zvukový datový tok Jakmile je vytvořeno spojení s obslužným zařízením, lze do systému

®

Dlouhé stisknutí tlačítka (10–20 s):

- Přeruší se spojení.

- Smaže se seznam spárovaných zařízení.

- Adaptér Bluetooth® se restartuje.

- Systém se vypne (hudba, osvětlení (se zpožděním max. 60 s), pára).

obsluhovat pomocí aplikace Grohe.

pomocí aplikace Grohe odesílat zvukový datový tok.

41

Překážky / zábrany

Přístroje s tímto označením nepatří do domovního
odpadu, tyto je nutno podle ekologických předpisů
příslušné země odevzdat k likvidaci jako tříděný
odpad.

Při provozu v nepříznivých okolních podmínkách, jako
v budovách / místnostech se železobetonovými stěnami
a ocelovými či želenými rámy nebo v blízkosti překážek
(např. nábytku) z kovu, může být příjem signálu Bluetooth
rušen nebo přerušen.

Zdroje rušení

VF komponenty, které používají stejné frekvenční pásmo
(2,4 GHz) (např.: přístroje W-LAN, telefony atd.), jakož
i odrážené vlny (např. od nábytku, stěn) mohou ovlivňovat
kvalitu příjmu (je nutno řídit se pokyny uvedenými
v dokumentaci výrobce).

Druh zábrany Rušivý popř. odstiňující potenciál

Dřevo
Plast

Nízký

Sklo

Voda
Cihly

Střední

Mramor

Omítka
Beton

Vysoký

Neprůstřelné sklo

Kov Velmi vysoký

Porucha Příčina Odstranění

Nelze provést párování • Nesprávné zadání čísla PIN

-Zkontrolujte číslo PIN na adaptéru Bluetooth
(na nálepce)

• Již existuje spojení s jiným obslužným
zařízením

• Nelze přijímat signál / spojení
je přerušeno

• Zdroj rušení v oblasti příjmu

-Přerušte spojení a znovu proveďte postup
párování

-Přemístěte obslužné zařízení zpět do oblasti
příjmu

- Deaktivujte zdroj rušení (postupujte podle
pokynů uvedených v dokumentaci výrobce!)

•Překážka v dráze vysokofrekvenčního
signálu

Nelze navázat spojení • Již existuje spojení s jiným obslužným

zařízením

• Nelze přijímat signál / spojení

-Odstraňte překážku z dráhy vysokofrekvenčního
signálu

-Přerušte spojení a znovu proveďte postup
párování

-Přemístěte zařízení zpět do oblasti příjmu

je přerušeno

• Zdroj rušení v oblasti příjmu

- Deaktivujte zdroj rušení (postupujte podle
pokynů uvedených v dokumentaci výrobce!)

-Odstraňte překážku z dráhy vysokofrekvenčního
signálu

-Přemístěte obslužné zařízení zpět do oblasti
příjmu

-Přerušte spojení s obslužným zařízením
Poté spojení opět navažte

- Zkontrolujte instalaci

Adaptér Bluetooth

®

není uveden
vseznamuBluetooth

zobrazovaném
obslužným zařízením

•Překážka v dráze vysokofrekvenčního
signálu

• Obslužné zařízení se nachází mimo
oblast příjmu

®

• Spojení s obslužným zařízením
již existuje

®

• Adaptér Bluetooth

není připojen

ke zdroji elektrického napětí

Přerušení obsluhy
během provozu

Nefunkční adaptér

Bluetooth

®

• Chybná funkce adaptéru Bluetooth

®

• Zdroj rušení v oblasti příjmu

•Překážka v dráze vysokofrekvenčního
signálu

• Je vytažen přemosťovací krycí uzávěr
apřitom není připojeno externí rozhraní

-Proveďte restartování

- Deaktivujte zdroj rušení (postupujte podle
pokynů uvedených v dokumentaci výrobce!)

-Odstraňte překážku z dráhy vysokofrekvenčního
signálu

-Zasuňte přemosťovací krycí uzávěr (C),
viz skládací strana I

®

Upozornění pro likvidaci odpadu

42

H

Figyelmeztetés: A szerelés előtt olvassa el a vezérlőegység

Ez a termék megfelel a vonatkozó EU-jogszabályok
követelményeinek.

szerelési útmutatóját. Ez fontos információkat tartalmaz a
biztonságos és szakszerű szerelésre vonatkozóan a további
modulokkal kapcsolatban.

Biztonsági információk

Áramütésveszély!

Kerülje el a sérült csatlakozóvezeték által okozott
veszélyeket. A sérült csatlakozóvezetéket a
gyártónak vagy a gyártó ügyfélszolgálatának, illetve
megfelelő képzettségű személynek kell kicserélnie.

• A berendezést csak fagymentes helyiségekben szabad
felszerelni.

• Tisztításkor a Bluetooth

®

adaptert tilos közvetlenül vagy

közvetve vízsugárnak kitenni.

®

•A Bluetooth

adapter és a vezérlőegység közötti távolság

legfeljebb 4,5 méter lehet.

• Gyermekek, valamint korlátozott testi, szellemi és/vagy
szenzorikus képességű felnőttek felügyelet nélkül nem
használhatják a terméket.

• Alkohol vagy gyógyszer hatása alatt lévő személyek nem
használhatják a terméket.

Felhasználási terület/funkció

• Interfész fény, zene és gőz vezérléséhez.

Kompatibilis a 2.1 + EDR verziójú Bluetooth
felszerelt Apple és Android kezelőeszközökkel (az alkalmazás
korlátozásait figyelembe véve). A szükséges alkalmazás
ingyenesen hozzáférhető az iTunes Store és a Google Play
áruházakban.

®

rendszerrel

Műszaki adatok

• Tápfeszültség: 12 V DC

• Felvett teljesítmény: 1 W

®

• Leadott teljesítmény: Bluetooth

®

• Bluetooth

• Bluetooth

-verzió: 2.1 + EDR

®

átviteli távolság: kb. 10 m

specifikáció – 2-es osztály

(a környezeti feltételektől függően)

• Támogatott audiokodek: SBC

®

• Támogatott Bluetooth

-profil: A2DP, SPP

Engedély és megfelelőség

A megfelelőségi nyilatkozatok a következő címről
rendelhetőkmeg:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Az alkalmazás telepítése

Apple:

• Közvetlenül a kezelőeszközzel az App Store áruházon
keresztül (vezeték nélküli hálózati kapcsolat és Apple-fiók
szükséges).

• Az iTunes alkalmazáson keresztül az iTunes Store
áruházban (telepíteni kell az iTunes alkalmazást
a számítógépre, és Apple-fiók szükséges).

• QR-kódon keresztül

Android:

• Közvetlenül a kezelőeszközzel a Google Play áruházon
keresztül (vezeték nélküli hálózati kapcsolat és Google-fiók
szükséges).

• A www.play.google.com weboldalon keresztül (Google-fiók
szükséges).

• QR-kódon keresztül

Az alkalmazás kezelésével kapcsolatos útmutató letölthető
a www.grohe.com/tpi/f-digital-deluxe weboldalról.

A Bluetooth® adapter beszerelése

Beszerelés és csatlakoztatás – lásd az I., II. és III.

kihajtható oldalt.
Vegye figyelembe az I. kihajtható oldalon található

méretjelöléseket.
Újonnan történő felszerelés – lásd a II. kihajtható oldalt.
Az egységet a gőzkabinon kívül, hozzáférhető helyre kell

felszerelni.

®

A Bluetooth
Ne szerelje fel az eszközt azonos frekvenciasávban üzemelő
készülékek (pl. W-LAN készülékek, DECT telefonok – olvassa
el a gyártó dokumentációját!) közelébe.

Utánszerelés (csak a 36 397 vezérlőegységgel lehetséges)
– lásd a III. kihajtható oldalt.

1. Feszültségmentesítse a teljes rendszert.

2. Válassza le a vezérlőegységről a dugaszoló csatlakozókat.

3. Cserélje ki a vezérlőegységet (36 358) Bluetooth
kapcsolatra képes vezérlőegységre (36 397).

4. Csatlakoztassa újra a dugaszoló csatlakozókat a Bluetooth
adapterhez és a meglévő modulokhoz.

5. Helyezze feszültség alá a teljes rendszert.

Külső interfész (rendszer kikapcsolása)

A külső interfészen keresztül újraindítható vagy alaphelyzetbe
állítható a Bluetooth

működik, amelyet kereskedelmi forgalomban kapható
kapcsolókkal vagy gombokkal lehet használni.

1. Feszültségmentesítse a teljes rendszert.

2. Vegye le az áthidalósapkát (C), lásd az I. kihajtható oldalt.

3. Hozzon létre kapcsolatot a külső interfész és a kapcsoló
vagy gomb között a kábel (cikkszám: 47 868 000, speciális
tartozék) segítségével (max. 5 m).

4. Helyezze feszültség alá a teljes rendszert.

Ha nem használja a külső interfészt, az áthidalósapkának
a helyén kell maradnia!

adapter a 2,4 GHz-es frekvenciasávon üzemel.

®

®

adapter. Az interfész nyitókapcsolóként

®

43

Párosítás

XXXX

A

B

C

A párosítás két Bluetooth® készülék első alkalommal történő
összekapcsolását jelenti. Ennek előfeltétele a megfelelően

elvégzett felszerelés. A kezelőeszköz és a Bluetooth
közötti aktív Bluetooth

lehetséges.

1. Állítsa be a Bluetooth

2. A Bluetooth
lehetőséget.

Az „xxxx” a megjelenített négyjegyű számot (PIN-kód) jelöli.

3. Írja be és erősítse meg a PIN-kódot.

4. A kapcsolat automatikusan létrejön.

5. Sikeres kapcsolódás esetén kék fénnyel egyszer röviden
felvillan az adapteren lévő LED-lámpa (A).

A Reset gomb (A) használata és az állapotjelző LED-lámpa (B) jelzései

®

®

kapcsolat esetén a párosítás nem

®

csatlakozást a kezelőeszközön.

listából válassza ki az xxxx Grohe SPA

®

adapter

A PIN-kód minden adapter esetén egyedi, és
kiegészítésképpen a ház hátoldalán lévő címkén található.

A PIN-kód a sorozatszám utolsó négy számjegye.

A PIN-kódot nem lehet megváltoztatni!

Sikeres párosítás esetén az újabb csatlakozási kísérlet során már
nem kell megadni a PIN-kódot. Fennálló kapcsolat és aktív
alkalmazás esetén az adapteren lévő LED-lámpa folyamatos kék
fénnyel világít. Egyszerre legfeljebb nyolc készülék párosítható.
Egy esetleges kilencedik készülék bejelentkezésekor
a legritkábban használt eszköz törlődik a listáról.

Funkció Jelzés

Az eszköz használatban

Az adapter újraindítása A LED-lámpa 3 másodpercig piros

Az adapter alaphelyzetbe állítása A LED-lámpa a következő sorozat

Üzemkész állapot A LED-lámpa nem világít

A modul feszültség alatt van A LED-lámpa 1 másodpercig piros

A gomb hosszan tartó lenyomása,
vagy a fedősapka (C) levétele

A LED-lámpa folyamatos kék
fénnyel világít

fénnyel világít

szerint váltakozva világít: piros,
nem világít, piros, kék, piros

fénnyel világít

A LED-lámpa piros fénnyel villog

Működés

Funkció Leírás

Kezelőeszköz váltása A kezelőeszköz kijelentkezik (a csatlakozás befejeződik/megszakad).

Kapcsolat priorizálása

A Bluetooth
A Bluetooth

(A teljes rendszer kikapcsol)

A Bluetooth

(A teljes rendszer kikapcsol)

Adatátvitel Amint létrejön a kapcsolat egy kezelőeszközzel, a Grohe alkalmazáson

Zenefolyam Amint létrejön a kapcsolat egy kezelőeszközzel, a Grohe alkalmazáson

®

adapter láthatósága

®

adapter újraindítása

®

adapter alaphelyzetbe állítása

Az új kezelőeszköz 10 másodperc után jelentkezhet be.

Gondoskodik arról, hogy a kezelés minden esetben csak egy
kezelőeszközről történhessen.

A Bluetooth® adapter mindig látható.

A gomb rövid megnyomása (kevesebb mint 3 másodpercig):

- a kapcsolat megszakad,

- a Bluetooth® adapter újraindul,

- a rendszer kikapcsol (zene, fény (max. 60 másodperces késleltetéssel), gőz).
A gomb hosszú megnyomása (10–20 másodperc):

- a kapcsolat megszakad,

- törlődik a párosítási lista,

- a Bluetooth® adapter újraindul,

- a rendszer kikapcsol (zene, fény (max. 60 másodperces késleltetéssel), gőz).

keresztül kezelni lehet a rendszert.

keresztül zenefolyamot lehet küldeni a rendszernek.

44

Akadályok

Az ezzel a jelöléssel ellátott készülékek nem
helyezhetők a háztartási hulladékba, hanem az
adott országban érvényes előírások szerint
szelektív módon kell gyűjteni azokat.

Az előnytelen környezeti feltételek mellett történő üzemeltetés,
a vasbetonból készült, illetve acél- vagy vaskeretes falakkal
rendelkező épületek/termek, továbbá a fémből készült
akadályok (pl. bútorok) közelsége zavarhatja a Bluetooth
vételt, és a kapcsolat megszakadhat.

Zavarforrások

Ugyanazt a frekvenciasávot (2,4 GHz) használó
nagyfrekvenciás egységek (pl. W-LAN készülékek, telefonok),
valamint a (pl. bútorokról, falakról) visszaverődő hullámok
befolyásolhatják a vételi minőséget (olvassa el a gyártó
dokumentációját!).

Akadály fajtája Zavarási, illetve árnyékolási képesség

fa
műanyag

alacsony

üveg

víz
tégla

közepes

márvány

vakolat
beton

nagy

golyóálló üveg

fém nagyon nagy

Üzemzavar Oka Elhárítása

A párosítás nem
lehetséges

• A megadott PIN-kód nem helyes

• Már létrejött a kapcsolat egy másik
kezelőeszközzel

• Nincs vétel/a kapcsolat megszakadt

- Ellenőrizze a PIN-kódot a Bluetooth
(címkén)

- Bontsa a kapcsolatot, és végezze el újból
a párosítást

- Vigye vissza a kezelőeszközt a vételi
tartományba

• Zavarforrás a vételi tartományban

- Szüntesse meg a zavarforrást (olvassa
el a gyártó dokumentációját!)

• Akadály a rádióhullám útjában

- Távolítsa el az akadályt a rádióhullámok útjából

®

adapteren

A csatlakozás nem
lehetséges

• Már létrejött a kapcsolat egy másik
kezelőeszközzel

• Nincs vétel/a kapcsolat megszakadt

• Zavarforrás a vételi tartományban

• Akadály a rádióhullám útjában

®

A Bluetooth

adapter
nem jelenik meg
akezelőeszköz

®

Bluetooth

listájában

• A kezelőeszköz a vételi tartományon
kívül van

• Már létrejött a kapcsolat egy másik
kezelőeszközzel

• Nincs feszültség alá helyezve

®

a Bluetooth

adapter

• Meghibásodott a Bluetooth

A kezelés üzem közben

• Zavarforrás a vételi tartományban

megszakadt

• Akadály a rádióhullám útjában

A Bluetooth
nem működik

®

adapter

• Levették az áthidalósapkát, és nincs
csatlakoztatva külső interfész

A megsemmisítésre vonatkozó utasítás

®

adapter

- Bontsa a kapcsolatot, és végezze el újból
a párosítást

- Vigye vissza a készüléket a vételi tartományba

- Szüntesse meg a zavarforrást (olvassa
el a gyártó dokumentációját!)

- Távolítsa el az akadályt a rádióhullámok útjából

- Vigye vissza a kezelőeszközt a vételi
tartományba

- Bontsa a kapcsolatot a kezelőeszközzel. Ezt
követően végezze el ismét a csatlakoztatást.

- Ellenőrizze a készülék beszerelését

- Indítsa újra a készüléket

- Szüntesse meg a zavarforrást (olvassa
el a gyártó dokumentációját!)

- Távolítsa el az akadályt a rádióhullámok útjából

- Helyezze vissza az áthidalósapkát (C), lásd az I.
kihajtható oldalt.

45

P

Nota: Antes da instalação, ler as instruções de montagem

Este produto corresponde às exigências das
respectivas directivas da UE.

da unidade de comando. Esta contém informações importantes
para a instalação correcta e segura em conjunto com outros
módulos.

Informações de segurança

Perigo devido a choque eléctrico!

Evite o perigo causado por um cabo de ligação
danificado. Em caso de danos, o cabo de ligação
tem de ser substituído pelo fabricante ou pelo
respectivo serviço a clientes, ou por pessoas com
qualificações idênticas.

• A instalação apenas pode ser efectuada
em compartimentos anti-congelantes.

• Durante a limpeza, o adaptador Bluetooth

®

não pode,

directa ou indirectamente, apanhar salpicos de água.

®

• A distância entre o adaptador Bluetooth

e a unidade

de comando deve ser, no máximo, de 4,5 metros.

• Crianças e adultos com limitações físicas, mentais e/ou
sensoriais não podem utilizar o produto sem supervisão.

• Pessoas que estejam sob a influência de álcool
ou estupefacientes, não podem utilizar o produto.

Campo de utilização/Função

• Interface de controlo da luz, música e vapor.

Compatível com aparelhos de controlo Apple e Android que

®

incluam Bluetooth

Versão 2.1 + EDR (considerar as
limitações da aplicação). A aplicação necessária pode ser
obtida gratuitamente na iTunes Store e no Google Play.

Dados técnicos

• Alimentação eléctrica: 12 V DC

• Consumo de energia: 1 W

®

• Potência de saída: Bluetooth

®

• Bluetooth

• Bluetooth

- Versão: 2.1 + EDR

®

- Distância de transmissão: aprox. 10 m

Especificação Classe 2

(dependendo das condições ambientais)

• Suporte Audio-Codec: SBC

®

• Perfis de Bluetooth

suportados: A2DP, SPP

Licença e conformidade

As declarações de conformidade podem ser solicitadas
no seguinte endereço:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Instalação da aplicação

Apple:

• Directamente com o aparelho de controlo através da App

Store (têm de existir uma ligação de rede sem fios e uma
conta na Apple).

• Através de iTunes na iTunes Store (iTunes tem de estar

instalado no computador e é necessário uma conta na Apple).

• Através de código QR

Android:

• Directamente com o aparelho de controlo através da Google
Play Store (têm de existir uma ligação de rede sem fios
e uma conta na Google).

• Através de www.play.google.com (é necessário uma conta
na Google).

• Através de código QR

As instruções de utilização da aplicação podem ser
descarregadas a partir de www.grohe.com/tpi/f-digital-deluxe.

Instalação do adaptador Bluetooth

®

Montagem e ligação, ver página desdobrável I, II e III.

Ter em atenção o desenho cotado na página desdobrável I.
Instalação nova, ver página desdobrável II.
A instalação tem de ser efectuada fora da cabine de vapor,

numa área acessível.

®

O adaptador Bluetooth

funciona numa banda de frequência
de 2,4GHz.
A instalação na proximidade de aparelhos com a mesma
banda de frequência (por ex. aparelhos WLAN, telefone
DECT, etc. (ter em atenção a documentação do fabricante!))
deve ser evitada.

Reequipamento (apenas possível com a unidade
de comando 36 397), ver página desdobrável III.

1. Desligar a corrente de todo o sistema.

2. Retirar as fichas existentes da unidade de comando.

3. Substituir a unidade de comando (36 358) por outra com

®

suporte Bluetooth

4. Repor as fichas de ligação ao adaptador Bluetooth

(36 397).

®

e os módulos existentes.

5. Alimentar todo o sistema com corrente.

Interface externa (system shut down)

Através da interface externa, pode ser efectuado um reinício
ou reset do adaptador Bluetooth

®

. A interface foi concebida
como contacto de abertura, que pode ser utilizado com
interruptores ou botões convencionais.

1. Desligar a corrente de todo o sistema.

2. Retirar a tampa da ligação em ponte (C), ver página

desdobrável I.

3. Estabelecer a ligação entre a interface externa

e o interruptor ou botão ao cabo 47 868 000
(acessório especial) (no máx. 5 m).

4. Alimentar todo o sistema com corrente.
Se a interface externa não for utilizada, a tampa da ligação

em ponte tem de permanecer inserida!

46

Emparelhamento

XXXX

A

B

C

Emparelhamento significa o primeiro acoplamento entre dois
aparelhos Bluetooth
correctamente executada. Em caso de uma ligação Bluetooth

já activa entre um aparelho de controlo e o adaptador

Bluetooth

1. Activar Bluetooth

2. Seleccionar a partir da lista Bluetooth

3. Introduzir o número do PIN e confirmar.

4. A ligação é automaticamente estabelecida.

5. Em caso de uma ligação positiva concluída, o LED (A)

Accionamento da tecla Reset (A) e visualização através do LED de estado (B)

®

, não é possível um emparelhamento.

xxxx representa o algarismo de 4 caracteres (número
do PIN) que é apresentado.

no adaptador pisca brevemente 1x a azul.

®

. Pré-requisito para isso é uma instalação

®

no aparelho de controlo.

®

xxxx Grohe SPA.

O número do PIN é individual para cada adaptador
e é adicionalmente documentado através de um autocolante,
na parte traseira da caixa.

Trata-se dos últimos quatro algarismos do número de série.

®

O número do PIN não pode ser alterado!

Num emparelhamento efectuado com sucesso, em caso de uma
nova tentativa de ligação, a introdução do PIN deixa de ser
necessária. Numa ligação existente e aplicação activada, o LED
acende com uma luz azul contínua no adaptador. Podem ser
emparelhados, no máximo, 8 aparelhos. Em caso de registo
de um 9.º aparelho, é eliminado da lista o aparelho mais
raramente utilizado.

Função Visualização

A operação ocorre

Reinício do adaptador LED acende com luz vermelha

Reset do adaptador LED acende com luz vermelha,

Pronto a funcionar LED desligado

Módulo foi alimentado com corrente LED acende com luz vermelha

Accionamento contínuo do botão ou
tampa (C) retirada

LED acende com luz azul contínua

por 3 seg.

desliga, vermelho, azul, vermelho

por 1 seg.

LED pisca com luz vermelha

Âmbito de funcionamento

Função Descrição

Substituição do aparelho de controlo O aparelho de controlo é desligado (ligação terminada/desactivada).

Após 10 seg., o novo aparelho de controlo pode ser registado.

Prioridade de ligação

Visibilidade do adaptador Bluetooth
Reinício do adaptador Bluetooth

(todo o sistema é desligado)

®

®

Garante-se que a operação pode ser efectuada a qualquer momento
apenas através de um aparelho de controlo.

O adaptador Bluetooth® está sempre visível.

Pressão breve das teclas (menos de 3 seg.):

- a ligação é interrompida

- o adaptador Bluetooth

- o sistema desliga-se (música, luz (com um atraso máx. de 60 seg.), vapor)

®

é reiniciado

Reinício do adaptador Bluetooth

(todo o sistema é desligado)

Transmissão de dados Logo que é estabelecida uma ligação a um aparelho de controlo, o sistema

Stream audio Logo que é estabelecida uma ligação a um aparelho de controlo, pode ser

®

Pressão longa das teclas (10-20 seg.):

- a ligação é interrompida

- a lista de emparelhamento é eliminada

- o adaptador Bluetooth

- o sistema desliga-se (música, luz (com um atraso máx. de 60 seg.), vapor)

pode ser operado com a aplicação Grohe.

enviado um stream audio ao sistema através da aplicação Grohe.

®

é reiniciado

47

Obstáculos/Barreiras

Os aparelhos com esta identificação não podem ser
eliminados juntamente com o lixo doméstico e têm
obrigatoriamente de ser eliminados em separado,
de acordo com as normas específicas do país.

Em caso de funcionamento em condições ambientais
desfavoráveis, em edifícios/compartimentos com paredes
de betão armado, aço e armação de ferro, ou na proximidade
de obstáculos (por ex. peças de móveis) de metal, a recepção
Bluetooth pode sofrer interferências e ser interrompida.

Fontes de interferências

Componentes HF que utilizam a mesma banda de frequência
(2,4 GHz) (por ex.: Aparelhos WLAN, telefones, etc.), bem
como ondas reflectidas (por ex. devido a peças de móveis,
paredes, etc.), podem influenciar a qualidade de recepção
(ter em atenção a documentação do fabricante!).

Tipo de barreiras Potencial de interferência ou de blindagem

Madeira
Plástico

Baixo

Vidro

Água
Tijolo

Substancial

Mármore

Massa de reboco
Betão

Elevado

Vidro blindado

Metal Muito elevado

Interferência Causa Solução

Emparelhamento não

• Introdução incorrecta do PIN

épossível

• Já existe uma ligação a outro aparelho
de controlo

• Sem recepção/ligação interrompida

• Fonte de interferência na área
de recepção

• Obstáculo no trajecto radioeléctrico

Ligação não é possível • Já existe uma ligação a outro aparelho

de controlo

• Sem recepção/ligação interrompida

• Fonte de interferência na área
de recepção

• Obstáculo no trajecto radioeléctrico

®

• Aparelho de controlo fora da área

Adaptador Bluetooth
não surge na lista

®

Bluetooth

do aparelho

de controlo

de recepção

• Já existe uma ligação a um aparelho
de controlo

®

• Adaptador Bluetooth

não é alimentado

com corrente

• Em caso de falha, adaptador Bluetooth

Operação interrompida
durante funcionamento
em curso

• Fonte de interferência na área
de recepção

• Obstáculo no trajecto radioeléctrico

- Verificar o PIN no adaptador Bluetooth
(autocolante)

- Desactivar ligação e executar novamente
o emparelhamento

- Aparelho de controlo volta à área de recepção

- Desactivar fonte de interferências (ter em
atenção a documentação do fabricante!)

- Retirar o obstáculo do trajecto radioeléctrico

- Desactivar ligação e executar novamente
o emparelhamento

- Voltar à área de recepção

- Desactivar fonte de interferências (ter em
atenção a documentação do fabricante!)

- Retirar o obstáculo do trajecto radioeléctrico

- Aparelho de controlo volta à área de recepção

- Desactivar a ligação ao aparelho de controlo.
Em seguida, voltar a ligar.

- Verificar instalação

®

- Executar reinício

- Desactivar fonte de interferências (ter em
atenção a documentação do fabricante!)

- Retirar o obstáculo do trajecto radioeléctrico

®

®

Adaptador Bluetooth
sem funcionamento

• Tampa de ligação em ponte retirada
e nenhuma interface externa conectada

Indicações para eliminação

- Utilizar a tampa da ligação em ponte (C),
ver a página desdobrável I

48

TR

Uyarı: Montajdan önce kumanda biriminin montaj talimatını

Bu ürün ilgili AB Yönergelerinin şartlarına uygundur.

okuyun. Bu kılavuz diğer modüllerle bağlantılı olarak güvenli
ve doğru bir montaj için önemli bilgiler içermektedir.

Emniyet bilgileri

Elektrik çarpması tehlikesi vardır!

Hasarlı bağlantı kablosu sebebiyle oluşabilecek
tehlikelerden kaçının. Herhangi bir hasar oluşumu
durumunda bağlantı kablosu, üretici veya müşteri
hizmetleri veya denginde kalifiye bir kişi tarafından
değiştirilmelidir.

• Montaj ancak donmaya karşı emniyetli odalarda yapılabilir.

®

• Bluetooth

adaptörünü temizlerken sakın üzerine doğrudan

veya dolaylı olarak su sıkmayın.

®

• Bluetooth

adaptörüyle kumanda birimi arasındaki mesafe

maksimum 4,5 metre olabilir.

• Bedensel, zihinsel ve/veya duyumsal engelleri bulunan çocuk
veya yetişkinlerin ürünü gözetimsiz olarak kullanması yasaktır.

• Alkol veya uyuşturucu madde etkisi altındaki kişilerin ürünü
kullanması yasaktır.

Kullanım sahası/fonksiyon

•Işık, müzik ve buhar kontrolü için arabirim.

Bluetooth

Android tipi kullanım cihazlarıyla uyumludur (Uygulamanın
kısıtlamalarını dikkate alın). Gerekli uygulamayı ücretsiz olarak
iTunes Store'dan ve Google Play Store'dan indirebilirsiniz.

®

sürüm 2.1 + EDR sürümüne sahip Apple ve

Teknik veriler

• Voltaj beslemesi: 12 V DC

• Performans girişi: 1W

®

•Çıkış gücü: Bluetooth

®

• Bluetooth

• Bluetooth

- sürüm: 2.1 + EDR

®

- aktarma mesafesi: yakl. 10m

spesifikasyonu sınıf 2

(çevre koşullarına bağlıdır)

• Desteklenen Audio Codec'i: SBC

®

• Desteklenen Bluetooth

profilleri: A2DP, SPP

Onay ve Uygunluk

Uygunluk beyanları aşağıdaki adresten temin edilebilir:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Uygulamanın Kurulumu

Apple:

• Kumanda cihazıyla doğrudan App Store üzerinden
(bir kablosuz ağ bağlantısı olmalı ve Apple'da bir hesap
bulunmalıdır).

• iTunes Store'daki iTunes üzerinden (bilgisayarda iTunes
yüklü olması ve Apple'da bir hesap bulunması gerekir).

• QR koduyla

Android:

• Kumanda cihazıyla doğrudan Google Play Store üzerinden
(bir kablosuz ağ bağlantısı olmalı ve Google'da bir hesap
bulunmalıdır).

• www.play.google.com adresinden (Google'da bir hesap
bulunması gerekir).

• QR koduyla

Uygulamayı kullanma kılavuzunu
www.grohe.com/tpi/f-digital-deluxe adresinden indirebilirsiniz.

Bluetooth® adaptörünün montajı

Montaj ve bağlantı için bakın katlanır sayfa I, II ve III.
Katlanır sayfa I’deki teknik çizime dikkat edin.

Yeni kurulum için bakın katlanır sayfa II.
Montajın buhar kabini dışında, kolay erişilebilir bir alanda

gerçekleştirilmesi gerekir.

®

Bluetooth

Aynı frekans bandına sahip cihazların yakınında montaj
yapmaktan kaçınılmalıdır (örneğin W-LAN cihazları,
DECT telefonları, vs.(üretici belgelerine dikkat edin!)).

Sonradan donanım (sadece kumanda birimi 36 397 ile
mümkündür) için bakın katlanır sayfa III.

1. Bütün sistemi gerilimsiz hale getirin.

2. Kumanda birimine giden mevcut priz bağlantısını kesin.

3. Kumanda birimini (36 358), Bluetooth
kumanda birimi (36 397) ile değiştirin.

4. Bluetooth
bğlantısını tekrar kurun.

5. Bütün sisteme gerilim sağlayın.

Harici arabirim (sistem kapanması)

Bluetooth

başlatılabilir veya sıfırlanabilir. Arabirim, piyasadaki yaygın
şalterler veya düğmelerle kullanılabilecek açma anahtarı

olarak tasarlanmıştır.

1. Bütün sistemi gerilimsiz hale getirin.

2. Köprüleme kapağını (C) sökün, bakın katlanır sayfa I.

3. Harici arabirimle şalter veya 47 868 000 kablolu (özel
aksesuar) düğme arasındaki bağlantıyı oluşturun (maks. 5m).

4. Bütün sisteme gerilim sağlayın.

Harici arabirim kullanılmadığında, köprüleme kapağının takılı
kalması şarttır!

adaptörü, 2,4 GHz frekans bandında çalışır.

®

özelliğine sahip

®

adaptörüne ve mevcut modüllere giden priz

®

adaptörü harici arabirim üzerinden yeniden

49

Eşleştirme

XXXX

A

B

C

Eşleştirme (Pairing) ile, iki Bluetooth® cihazı arasındaki ilk
bağlantı kastedilir. Bunun şartı, düzgün bir şekilde
gerçekleştirilmiş bir montajdır. Bir kumanda cihazıyla

Bluetooth

bağlantısında eşleştirme yapılamaz.

1. Kumanda cihazındaki Bluetooth

2. Bluetooth

3. PIN numarasını girin ve onaylayın.

4. Bağlantı otomatik olarak kurulur.

5. Bağlantı pozitif bir şekilde gerçekleştirildiğinde, adaptördeki

Sıfırlama düğmesini (A) kullanma ve durum LED'ini (B) görüntüleme

®

adaptörü arasında zaten aktif olan bir Bluetooth®

®

'u etkinleştirin.

®

listesinden xxxx Grohe SPA seçeneğini seçin.

xxxx, gösterilen 4 basamaklı bir sayıya (PIN numarasına)
işaret eder.

LED (A) 1 kez kısa bir süre mavi renkte yanıp söner.

Her adaptörün ayrı bir PIN numarası vardır ve ayrıca gövdenin
arkasındaki bir yapıştırmayla gösterilmiştir.

Bu, seri numarasının son dört rakamıdır. PIN numarası

değiştirilemez!

Eşleştirme gerçekleştirildiğinde, yeni bir bağlantı denemesi
yapılırken PIN numarasının girilmesi art
olduğu ve uygulama etkinleştirildiğinde, adaptördeki LED
sürekli mavi renkte yanar. Maksimum 8 cihaz eşleştirilebilir. 9.
cihaz kaydedilirken en az kullanılan cihaz listeden silinir.

Fonksiyon Görüntüleme

ık gerekmez. Bağlantı

Kullanım gerçekleştiriliyor

Adaptörü yeniden başlatma LED, 3 san. boyunca kırmızı

Adaptörü sıfırlama LED, kırmızı, kapalı, kırmızı, mavi,

Kullanıma hazır LED kapalı

Modüle gerilim beslenir LED, 1 san. boyunca kırmızı

Düğmeye sürekli basılır veya
kapak (C) çekilip çıkartılır

LED sürekli olarak mavi renkte
yanar

renkte yanar

kırmızı renkte yanar

renkte yanar

LED kırmızı renkte yanıp söner

Fonksiyon kapsamı

Fonksiyon Açıklama

Kumanda cihazını değiştirme Kumanda cihazı ayrılır (bağlantı sona erdirilmiş/devre dışı).

10 san. sonra yeni kumanda cihazı bağlanabilir.

Bağlantı önceliklendirmesi

®

Bluetooth

adaptörünün görünürlüğü Bluetooth® adaptörü her zaman görünür.

Kumandanın her zaman sadece bir kumanda cihazıyla
gerçekleştirilebilmesi sağlanır.

Bluetooth

(bütün sistem kapanır)

Bluetooth

(bütün sistem kapanır)

Veri aktarma Bir kumanda cihazıyla bir bağlantı kurulduğunda, sistem Grohe

Ses akışı Bir kumanda cihazıyla bir bağlantı kurulduğunda, Grohe uygulamasıyla

®

adaptörünü yeniden başlatma

®

adaptörünü sıfırlama

Tuşa kısa (3 saniyeden kısa) basma:

- Bağlantı kesilir

- Bluetooth

- Sistem kapanır (müzik, ışık (maks. 60 san. gecikmeyle), buhar)

Tuşa uzun (10-20 san.) basma:

- Bağlantı kesilir

- Eşleştirme listesi silinir

- Bluetooth

- Sistem kapanır (müzik, ışık (maks. 60 san. gecikmeyle), buhar)

uygulamasıyla kullanılabilir.

sisteme bir ses akışı gönderilebilir

®

adaptörü yeniden başlar

®

adaptörü yeniden başlar

50

Engeller/bariyerler

Bu işaretle sınıflandırılmış cihazlar ev çöpüne
atılmamalıdır, yerel kural ve kanunlara uygun
olarak ayrı bir şekilde imha edilmelidir.

Uygun olmayan çevre koşullarındaki, çelik beton duvarlı,
çelik ve demir çerçeveli binalardaki/odalardaki veya metal
engellerin (örneğin mobilyaların) yakınındaki kullanımda
Bluetooth alışı bozulabilir ve kesilebilir.

Arıza kaynakları

Aynı frekans bandını (2,4 GHz) kullanan HF bileşenleri
(örneğin: W-LAN cihazları, telefonlar vs.) ve yansıtan miller
(örneğin mobilyalarla, duvarlarla vs.), alış kalitesini etkileyebilir
(üretici belgelerine dikkat edin!).

Bariyer türü Arıza veya koruma potansiyeli

Ahşap
Plastik

Düşük

Cam

Su
Tuğla

Orta

Mermer

Sıva
Beton

Yüksek

Kurşun geçirmez cam

Metal Çok yüksek

Arıza Nedeni Çözümü

Eşleştirme yapılamıyor •PIN girişi doğru değil

•Başka bir kumanda cihazıyla bağlantı
zaten var

•Alış yok/bağlantı kesilmiş

•Alış alanındaki arıza kaynağı

• Telsiz mesafesindeki engel

Bağlantı yapılamıyor •Başka bir kumanda cihazıyla bağlantı

zaten var

•Alış yok/bağlantı kesilmiş

•Alış alanındaki arıza kaynağı

• Telsiz mesafesindeki engel

®

Bluetooth

adaptörü,

kumanda cihazının

®

Bluetooth

listesinde

belirmez

Süren çalışmadaki

•Alış alanının dışındaki kumanda cihazı

• Bir kumanda cihazıyla bağlantı zaten var

• Bluetooth

• Bluetooth

®

adaptörüne gerilim verilmiyor

®

adaptörünün hata durumu

•Alış alanındaki arıza kaynağı

kullanım kesilmiş

• Telsiz mesafesindeki engel

®

- Bluetooth

adaptöründeki PIN'i (yapıştırma)

kontrol edin

-Bağlantıyı kesin ve eşleştirmeyi tekrar
gerçekleştirin

- Kumanda cihazını alış alanına geri getirin

-Arıza kaynağını devre dışı bırakın
(üretici belgelerine dikkat edin!)

- Engeli telsiz mesafesinden kaldırın

-Bağlantıyı kesin ve eşle

ştirmeyi tekrar

gerçekleştirin

-Alış alanına geri gidin

-Arıza kaynağını devre dışı bırakın
(üretici belgelerine dikkat edin!)

- Engeli telsiz mesafesinden kaldırın

- Kumanda cihazını alış alanına geri getirin

- Kumanda cihazıyla bağlantıyı kesin. Ardından
tekrar bağlayın.

-Montajı kontrol edin

- Yeniden başlatmayı gerçekleştirin

-Arıza kaynağını devre dışı bırakın
(üretici belgelerine dikkat edin!)

- Engeli telsiz mesafesinden kaldırın

Bluetooth

işlevsiz

®

adaptörü

• Köprüleme kapağı çekilip çıkartılmış
ve harici bir arabirim bağlanmamış

İmha uyarıları

51

- Köprüleme kapağını (C) takın, bakın katlanır
sayfa I

SK

Upozornenie: Pred inštaláciou si prečítajte montážny návod

Tento výrobok spĺňa všetky požiadavky príslušných
smerníc EÚ.

riadiacej jednotky. Tento návod obsahuje dôležité informácie pre
bezpečnú a odbornú inštaláciu v spojení s ďalšími modulmi.

Bezpečnostné informácie

Nebezpečenstvo zásahu elektrickým prúdom!

Zabráňte nebezpečenstvu v dôsledku poškodeného
pripojovacieho vedenia. Opravu poškodeného
pripojovacieho vedenia musí vykonať výrobca,
servisná služba výrobcu alebo kvalifikovaný odborník.

• Toto zariadenie je určené výlučne na inštaláciu
do miestností chránených proti mrazu.

•Pri čistení sa adaptér Bluetooth

®

v žiadnom prípade nesmie

dostať do priameho ani nepriameho kontaktu s vodou.

®

• Medzi adaptérom Bluetooth

a riadiacou jednotkou môže

byť vzdialenosť maximálne 4,5 m.

• Deti ani dospelí s telesným, duševným alebo zmyslovým
postihnutím nesmú výrobok používať bez dozoru.

• Výrobok nesmú používať osoby, ktoré sú pod vplyvom
alkoholu alebo drog.

Oblasť použitia/funkcia

• Rozhranie na ovládanie osvetlenia, hudby a pary.

Kompatibilné so zariadeniami značky Apple a zariadeniami so

®

systémom Android s rozhraním Bluetooth

verzie 2.1 + EDR
(treba zohľadniť obmedzenia danými aplikáciami). Potrebná
aplikácia je zadarmo dostupná v obchode iTunes Store
a Google Play.

Technické údaje

• Napájacie napätie: 12 V jednosm.

•Príkon: 1W

®

• Výstupný výkon: Bluetooth

®

• Bluetooth

• Bluetooth

– Verzia: 2.1 + EDR

®

– Prenosový dosah: cca. 10 m

triedy Class 2

(v závislosti od okolitých podmienok)

• Podporovaný zvukový kodek: SBC

®

• Podporovaný profil Bluetooth

:A2DP, SPP

Atest a zhoda výrobku

Vyhlásenia o zhode je možné vyžiadať na nasledujúcej
adrese:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Inštalácia aplikácie

Apple:

• Priamo prostredníctvom používaného ovládacieho

zariadenia v obchode App Store (je potrebné bezdrôtové
sieťové pripojenie a účet v spoločnosti Apple).

• Prostredníctvom programu iTunes v obchode iTunes Store

(v počítači musí byť nainštalovaný program iTunes
ajepotrebný účet v spoločnosti Apple).

• Prostredníctvom kódu QR

Android:

• Priamo prostredníctvom používaného ovládacieho
zariadenia v obchode Google Play (je potrebné bezdrôtové
sieťové pripojenie a účet v spoločnosti Google).

• Prostredníctvom lokality www.play.google.com (je potrebný
účet v spoločnosti Google).

• Prostredníctvom kódu QR

Návod na obsluhu aplikácie si môžete prevziať z lokality

www.grohe.com/tpi/f-digital-deluxe.

Inštalácia adaptéra Bluetooth

®

Prípojka pozri skladaciu stranu I, II a III.

Dodržujte kótované rozmery z výkresu na skladacej strane I.
Čistá inštalácia, pozri skladaciu stranu II.
Inštaláciu je nutné vykonať mimo parnej kabíny na voľne

prístupnom mieste.

®

Adaptér Bluetooth

funguje vo frekvenčnom pásme 2,4 GHz.
Nesmie sa inštalovať v blízkosti prístrojov využívajúcich
rovnaké frekvenčné pásmo (napr. zariadenia bezdrôtovej siete
LAN, bezdrôtové telefóny DECT a pod. (dodržiavajte pokyny
v dokumentácii výrobcu!)).

Dodatočná montáž (možná iba s riadiacou jednotkou
36 397), pozri skladaciu stranu III.

1. Celý systém prepnite do beznapäťového stavu.

2. Odpojte dostupné zásuvné konektory od riadiacej jednotky.

3. Nahraďte riadiacu jednotku (36 358) novou riadiacou

®

jednotkou podporujúcou rozhranie Bluetooth

4. Znovu pripojte zásuvné konektory k adaptéru Bluetooth

(36 397).

®

a k dostupným modulom.

5. Obnovte napájacie napätie v celom systéme.

Externé rozhranie (vypnutie systému)

Prostredníctvom externého rozhrania je možné reštartovať
alebo resetovať adaptér Bluetooth

®

. Rozhranie je navrhnuté
ako rozpínací kontakt, ktorý je možné používať s bežne
dostupnými spínačmi alebo vypínačmi.

1. Celý systém prepnite do beznapäťového stavu.

2. Odstráňte kryt prepojovacieho kontaktu (C), pozri skladaciu

stranu I.

3. Prepojte externé rozhranie so spínačom alebo vypínačom

pomocou kábla 47 868 000 (zvláštne príslušenstvo)
(max. 5 m).

4. Obnovte napájacie napätie v celom systéme.
Ak sa externé rozhranie nepoužíva, musí zostať kryt

prepojovacieho kontaktu zastrčený!

52

Párovanie

XXXX

A

B

C

Párovanie označuje proces prvého prepojenia dvoch zariadení
s rozhraním Bluetooth

úkon je správne vykonaná inštalácia. Ak je už ovládacie
zariadenie prepojené s adaptérom Bluetooth
rozhrania Bluetooth

1. Aktivujte rozhranie Bluetooth

2. Zo zoznamu zariadení Bluetooth

xxxx Grohe SPA.
xxxx označuje zobrazované štvormiestne číslo (kód PIN).

3. Zadajte a potvrďte kód PIN.

4. Automaticky sa nadviaže pripojenie.

5. Ak je pripojenie úspešné, dióda LED (A) na adaptéri 1-krát
krátko blikne na modro.

Obsluha tlačidla Reset (A) a signalizácia prostredníctvom diódy LED (B)

®

. Nevyhnutým predpokladom na tento

®

®

, párovanie nie je možné vykonať.

®

v ovládacom zariadení.

®

vyberte

prostredníctvom

Každý adaptér má pridelený svoj vlastný kód PIN, ktorý je
dodatočne vyznačený na nálepke na zadnej strane tela prístroja.

Ide o posledné štyri číslice sériového čísla. Kód PIN nie

je možné zmeniť!

Po úspešnom spárovaní nie je pri opätovnom pripájaní
potrebné znovu zadávať kód PIN. Ak sú zariadenia prepojené
a je aktívna aplikácia, svieti dióda LED na adaptéri
neprerušovane na modro. Je možné spárovať maximálne
8 zariadení. Pri prihlasovaní 9. zariadenia sa zo zoznamu
odstráni najmenej používané zariadenie.

Funkcia Signalizácia

Prebieha ovládanie

Reštartovanie adaptéra Dióda LED svieti 3 s na červeno

Resetovanie adaptéra Dióda LED zasvieti na červeno,

Pripravený na prevádzku Dióda LED nesvieti

Modul je pod napätím Dióda LED svieti 1 s na červeno

Súvisle stlačené tlačidlo alebo
vytiahnutý kryt (C)

Dióda LED svieti súvisle na modro

zhasne, na červeno, na modro,
na červeno

Dióda LED bliká na červeno

Dostupné funkcie

Funkcia Popis

Výmena ovládacieho zariadenia Ovládacie zariadenie sa odhlási (ukončí sa/deaktivuje pripojenie).

Po 10 s je možné prihlásiť nové ovládacie zariadenie.

Nastavenie priority pripojenia

Viditeľnosť adaptéra Bluetooth
Reštartovanie adaptéra Bluetooth

(vypne sa celý systém)

®

®

Systém je nastavený tak, že obsluhu možno vždy vykonávať iba
prostredníctvom jedného ovládacieho zariadenia.

Adaptér Bluetooth® je vždy viditeľný.

Krátkym stlačením tlačidla (menej ako 3 s):
– Pripojenie sa preruší

– Adaptér Bluetooth
– Systém sa vypne (hudba, svetlo (s max. 60 s oneskorením), para)

®

sa reštartuje

Resetovanie adaptéra Bluetooth

(vypne sa celý systém)

Prenos údajov Po vytvorení pripojenia k ovládaciemu zariadeniu je možné systém ovládať

Prenos zvuku Po vytvorení pripojenia k ovládaciemu zariadeniu je možné pomocou

®

Dlhým stlačením tlačidla (10–20 s):
– Pripojenie sa preruší
– Vymaže sa zoznam spárovaných zariadení

– Adaptér Bluetooth
– Systém sa vypne (hudba, svetlo (s max. 60 s oneskorením), para)

pomocou aplikácie Grohe App.

aplikácie Grohe App bezdrôtovo prenášať zvuk do systému.

®

sa reštartuje

53

Prekážky a bariéry

Prístroje s týmto označením nepatria do domáceho
odpadu, takýto druh prístrojov sa musí v zmysle
ekologických predpisov príslušnej krajiny odovzdať
do triedeného zberu odpadu.

Počas prevádzky v nevhodných okolitých podmienkach, v
budovách/miestnostiach so železobetónovými stenami,
oceľovými a železnými konštrukciami alebo v blízkosti
kovových prekážok (napr. nábytku) môže dôjsť k rušeniu alebo
prerušeniu príjmu signálu rozhrania Bluetooth.

Zdroje rušenia

Komponenty prenosu HF, ktoré využívajú rovnaké frekvenčné
pásmo (2,4 GHz) (napr.: zariadenia bezdrôtovej siete LAN,
telefóny atď.), ako aj odrážajúce sa vlny (napr. od nábytku,
stien a pod.), ktoré môžu tiež ovplyvniť kvalitu príjmu
(dodržiavajte pokyny v dokumentácii výrobcu!).

Druh prekážky Rušiaci, resp. tieniaci potenciál

Drevo
Plast

Nízky

Sklo

Voda
Te hl a

Stredný

Mramor

Omietka
Betón

Vysoký

Nepriestrelné sklo

Kov Veľmi vysoký

Porucha Príčina Odstránenie

Párovanie nie je možné • Nesprávne zadaný kód PIN

• Prístroj je už pripojený k inému
ovládaciemu zariadeniu

• Nie je dostupný signál/pripojenie
prerušené

• V prijímacom dosahu sa nachádza zdroj
rušenia

• Prekážka v dráhe prenášaného signálu

Pripojenie nie je možné • Prístroj je už pripojený k inému

ovládaciemu zariadeniu

• Nie je dostupný signál/pripojenie
prerušené

• V prijímacom dosahu sa nachádza zdroj
rušenia

• Prekážka v dráhe prenášaného signálu

Adaptér Bluetooth

®

nezobrazuje v zozname
zariadení Bluetooth

ovládacieho zariadenia

• Ovládacie zariadenie je mimo

sa

prijímacieho dosahu

®

• Prístroj je už pripojený k ovládaciemu
zariadeniu

• Adaptér Bluetooth

®

je bez napájacieho

napätia

®

má poruchu

Ovládanie sa preruší
počas aktívnej
prevádzky

• Adaptér Bluetooth

• V prijímacom dosahu sa nachádza zdroj
rušenia

• Prekážka v dráhe prenášaného signálu

– Skontrolujte kód PIN na adaptéri Bluetooth

®

(nálepka)

– Prerušte pripojenie a znova vykonajte párovanie

– Premiestnite ovládacie zariadenie späť

do prijímacieho dosahu

– Vypnite zdroj rušenia (dodržiavajte pokyny

v dokumentácii výrobcu!)

–Odstráňte prekážku v dráhe prenášaného

signálu

– Prerušte pripojenie a znova vykonajte párovanie

– Premiestnite zariadenie späť do prijímacieho

dosahu

– Vypnite zdroj rušenia (dodržiavajte pokyny

v dokumentácii výrobcu!)

–Odstráňte prekážku v dráhe prenášaného signálu

– Premiestnite ovládacie zariadenie späť

do prijímacieho dosahu

– Prerušte pripojenie k ovládaciemu zariadeniu

Následne ho znova pripojte

– Skontrolujte inštaláciu

– Vykonajte reštartovanie

– Vypnite zdroj rušenia (dodržiavajte pokyny

v dokumentácii výrobcu!)

–Odstráňte prekážku v dráhe prenášaného signálu

Adaptér Bluetooth
nefunguje

®

– Je vytiahnutý kryt prepojovacieho kontaktu

a nie je pripojené žiadne externé rozhranie

Upozornenie k likvidácii odpadu

–Nasaďte kryt prepojovacieho kontaktu (C),

pozri skladaciu stranu I

54

SLO

Opomba: Pred namestitvijo preberite Navodila za montažo

Ta izdelek izpolnjuje zahteve ustreznih direktiv EU.

krmilne enote. Navodila vsebujejo pomembne informacije
za varno in strokovno namestitev v povezavi z drugimi moduli.

Varnostne informacije

Nevarnost zaradi električnega udara!

Poškodovani priključni kabli so lahko nevarni.
Čejepriključni kabel poškodovan, ga sme zamenjati

Android:

• Neposredno z upravljalno napravo prek trgovine Google
Play (na voljo morata biti brezžična omrežna povezava
in račun pri Google).

• Prek spletne strani www.play.google.com (potreben je račun
pri Google).

•Prek kode QR

samo proizvajalec, njegova servisna služba ali enako
usposobljeno osebje.

• Namestitev je dovoljeno izvesti le v prostorih, zaščitenih
pred zmrzaljo.

®

•Pri čiščenju vtičnega priključka Bluetooth
neposredno ali posredno škropiti z vodo.

• Razdalja med vtičnim priključkom Bluetooth
enoto sme znašati največ 4,5 metrov.

• Otroci in odrasli, ki so telesno, duševno in/ali čutno omejeni,
ne smejo uporabljati proizvoda brez nadzora.

• Osebe, ki so pod vplivom alkohola ali drog, ne smejo
uporabljati proizvoda.

Področje uporabe/delovanje

• Vmesnik za krmiljenje luči, glasbe in pare.

Združljivo z napravami z operacijskim sistemom Apple

®

in Android z različico Bluetooth

2.1 + EDR (upoštevajte
omejitve zaradi aplikacij). Potrebna aplikacija je brezplačno
na voljo v trgovinah iTunes Store in Google Play.

Tehnični podatki

•Električno napajanje: 12 V DC

•Priključna moč:1 W

• Izhodna moč: Bluetooth

®

•Različica Bluetooth

®

• Bluetooth

oddaljenost za prenos: pribl. 10 m

:2.1 + EDR

(odvisno od pogojev okolice)

• Podprt zvočni kodek: SBC

®

• Podprti profili Bluetooth

:A2DP, SPP

Atest in skladnost

ne smete

®

in krmilno

®

, razred specifikacije 2

Navodila za uporabo aplikacije lahko prenesete s spletne
strani www.grohe.com/tpi/f-digital-deluxe.

Namestitev adapterja Bluetooth

Vgradnja in priključitev, glejte zložljive strani I, II in III.

Upoštevajte dimenzijsko risbo na zložljivi strani I.
Nova vgradnja, glejte zložljivo stran II.
Vgradnjo je treba izvesti izven parne kabine v dostopnem

območju.

®

Adapter Bluetooth
Izogibajte se vgradnji v bližini naprav z enakim frekvenčnim
pasom (npr. naprave W-LAN, telefoni DECT itd. (Upoštevajte
dokumentacijo proizvajalca!)).

Naknadno opremljanje (mogoče le s krmilno enoto 36 397),
glejte zložljivo stran III.

1. Celoten sistem odklopite z napetosti.

2. Ločite prisotne vtikače do krmilne enote.

3. Krmilno enoto (36 358) zamenjajte s krmilno enoto s funkcijo

Bluetooth

®

4. Znova priklopite vtikače do adapterja Bluetooth
modulov.

5. Celoten sistem priklopite na napetost.

Zunanji vmesnik (ustavitev sistema)

Prek zunanjega vmesnika lahko izvedete vnovični zagon ali
ponastavitev adapterja Bluetooth

deluje v frekvenčnem pasu 2,4 GHz.

(36 397).

®

. Vmesnik je izveden kot
odpiralni kontakt, ki ga lahko uporabljate z običajnimi stikali
ali tipkali.

Izjave o skladnosti lahko zahtevate na spodnjem naslovu:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Namestitev aplikacije

Apple:

• Neposredno z upravljalno napravo prek trgovine App Store

1. Celoten sistem odklopite z napetosti.

2. Odstranite premostitveno kapico (C), glejte zložljivo stran I.

3. Vzpostavite povezavo med zunanjim vmesnikom in stikalom ali

tipkalom s kablom 47 868 000 (dodatna oprema) (maks. 5 m).

4. Celoten sistem priklopite na napetost.
Če ne uporabljate zunanjega vmesnika, mora ostati

premostitvena kapica priključena!

(na voljo morata biti brezžična omrežna povezava in račun
pri Apple).

• Prek iTunes v trgovini iTunes Store (iTunes mora biti nameščen
na računalniku, potreben pa je tudi račun pri Apple).

•Prek kode QR

®

®

in prisotnih

55

Seznanjanje

XXXX

A

B

C

Seznanjanje pomeni prvo povezavo med dvema napravama
z Bluetooth
Pri že aktivni povezavi Bluetooth
in adapterjem Bluetooth

1. Aktivirajte Bluetooth

2. S seznama Bluetooth
xxxx zamenjuje 4-mestno številko (številko PIN),

ki je prikazana.

3. Vnesite številko PIN in jo potrdite.

4. Povezava se samodejno vzpostavi.

5. Pri pravilno vzpostavljeni povezavi LED lučka (A)
na adapterju 1x za kratek čas utripne v modri barvi.

Uporaba tipke za ponastavitev (A) in prikaz prek LED lučke (B) za stanje

®

. Pogoj za to je pravilno izvedena napeljava.

®

seznanjanje ni mogoče.

®

na upravljalni napravi.

®

izberite xxxx Grohe SPA.

®

med upravljalno napravo

Številka PIN je različna za vsak adapter in je dodatno zapisana
na nalepki na hrbtni strani ohišja.

To so zadnje štiri števke serijske številke. Številke PIN

ni mogoče spremeniti!

Če je seznanjanje uspešno, pri vnovičnem poskusu
vzpostavitve povezave ni več treba vnesti številke PIN.
Pri obstoječi povezavi in aktivirani aplikaciji LED lučka na
adapterju trajno sveti v svetlo modri barvi. Seznanite lahko
največ 8naprav. Če prijavite še 9. napravo, bo naprava,
ki jo najredkeje uporabljate, izbrisana s seznama.

Funkcija Prikaz

Izvaja se uporaba

Vnovični zagon adapterja LED lučka sveti 3 sek. v rdeči barvi

Ponastavitev adapterja LED lučka sveti rdeče, izklop,

Pripravljenost za delovanje LED lučka izklopljena

Modul je napajan z napetostjo LED lučka sveti 1 sek. v rdeči barvi

Trajno pritisnjeno tipkalo
ali povlečena kapica (C)

LED lučka trajno sveti v modri barvi

rdeče, modro, rdeče

LED lučka utripa v rdeči barvi

Obseg delovanja

Funkcija Vrsta uporabe

Menjava upravljalne naprave Upravljalna naprava bo odjavljena (povezava prekinjena/deaktivirana).

Po 10 sek. lahko prijavite novo upravljalno napravo.

Prednostne povezave

Vidnost adapterja Bluetooth
Vnovični zagon adapterja Bluetooth

(celoten sistem se izklopi)

®

®

Zagotovljeno je, da se upravljanje lahko izvaja v katerem koli trenutku
le prek ene upravljalne naprave.

Adapter Bluetooth® je vedno viden.

Kratkotrajen pritisk na tipko (manj kot 3 sek.):

- Povezava je prekinjena

®

- Adapter Bluetooth

- Sistem se izklopi (glasba, luč (z zakasnitvijo največ 60 sek.), para)

se znova zažene

Ponastavitev adapterja Bluetooth

(celoten sistem se izklopi)

Prenos podatkov Ko je povezava z upravljalno napravo vzpostavljena, lahko uporabljate

Pretok zvoka Ko je povezava z upravljalno napravo vzpostavljena, lahko pošiljate zvok

®

Daljši pritisk na tipko (10-20 sek.):

- Povezava je prekinjena

- Seznam seznanjanja se izbriše

®

- Adapter Bluetooth

- Sistem se izklopi (glasba, luč (z zakasnitvijo največ 60 sek.), para)

sistem z aplikacijo Grohe.

prek aplikacije Grohe v sistem.

se znova zažene

56

Ovire/prepreke

Naprave s to oznako ne spadajo med gospodinjske
odpadke. Namesto tega jih je treba odstraniti
ločeno in skladno z nacionalnimi predpisi.

Pri uporabi v neugodnih pogojih okolice, v zgradbah/prostorih
z armiranobetonskimi zidovi, jeklom in železnim okvirjem
ali v bližini kovinskih ovir (npr. pohištvo), je lahko sprejem
Bluetooth moten in prekinjen.

Viri motenj

VF komponente, ki uporabljajo enak frekvenčni pas (2,4 GHz)
(npr.: naprave W-LAN, telefoni itd.) in odbojni valovi
(npr. zaradi pohištva, zidov itd.) lahko vplivajo na kakovost
sprejema (upoštevajte dokumentacijo proizvajalca!).

Vrsta ovire Morebitna motnja oz. zaslanjanje

Les
Plastika

Nizka

Steklo

Voda
Opeka

Srednja

Marmor

Omet
Beton

Visoka

Neprebojno steklo

Kovina Zelo visoka

Motnja Vzrok Ukrep

Seznanjanje ni mogoče • Številka PIN ni pravilna

• Povezava z drugo upravljalno napravo
že obstaja

• Ni sprejema/povezava prekinjena

• Vir motnje v območju sprejema

• Ovira na poti radijskega prenosa

Povezava ni mogoča • Povezava z drugo upravljalno napravo

že obstaja

• Ni sprejema/povezava prekinjena

• Vir motnje v območju sprejema

• Ovira na poti radijskega prenosa

Adapter Bluetooth

®

se ne pojavi na
seznamu upravljalnih

naprav Bluetooth

®

• Upravljalna naprava zunaj območja
sprejema

• Povezava z upravljalno napravo
je že vzpostavljena

®

• Adapter Bluetooth

ni napajan

z napetostjo

®

Upravljanje med

• Okvarjen adapter Bluetooth

• Vir motnje v območju sprejema

delovanjem prekinjeno

• Ovira na poti radijskega prenosa

- Preverite številko PIN na adapterju Bluetooth

®

(nalepka)

- Prekinite povezavo in znova izvedite seznanjanje

- Premaknite upravljalno napravo nazaj v območje
sprejema

- Izklopite vir motnje (upoštevajte dokumentacijo
proizvajalca!)

- Odstranite oviro s poti radijskega prenosa

- Prekinite povezavo in znova izvedite seznanjanje

- Premaknite nazaj v območje sprejema

- Izklopite vir motnje (upoštevajte dokumentacijo
proizvajalca!)

- Odstranite oviro s poti radijskega prenosa

- Premaknite upravljalno napravo nazaj v območje
sprejema

- Prekinite povezavo z upravljalno napravo.
Nato znova vzpostavite povezavo.

- Preverite namestitev

- Izvedite vnovični zagon

- Izklopite vir motnje (upoštevajte dokumentacijo
proizvajalca!)

- Odstranite oviro s poti radijskega prenosa

Adapter Bluetooth
ne deluje

®

• Premostitvena kapica povlečena
in zunanji vmesnik ni priključen

Navodila za odstranjevanje odpadkov

57

- Vstavite premostitveno kapico (C), glejte zložljivo
stran I

HR

Napomena: Prije ugradnje pročitati upute za ugradnju

Ovaj proizvod ispunjava zahtjeve važećih direktiva
EU-a.

upravljačke jedinice. Upute sadrže važne informacije
o sigurnoj i stručnoj ugradnji zajedno s ostalim modulima.

Sigurnosne napomene

Opasnost od električnog udara!

Izbjegavati opasnost od oštećenog priključnog voda.
U slučaju oštećenja proizvođač ili ovlašteni servis,
odnosno školovani električar mora zamijeniti
priključni vod.

Android:

• Izravno operativnim uređajem preko trgovine Google Play
(morate imati bežično mrežno povezivanje i Google račun).

• Preko www.play.google.com (morate imati Google račun).

•Preko QR koda

• Ugradnja se smije izvoditi samo u prostorijama koje
su zaštićene od smrzavanja.

®

•Kod čišćenja Bluetooth

prilagodnik ne izravno ni neizravno

prskati vodom.

®

• Razmak između Bluetooth

prilagodnika i upravljačke

jedinice smije iznositi maksimalno 4,5 metra.

• Djeca i odrasle osobe s tjelesnim, intelektualnim i/ili
osjetilnim oštećenjima ne smiju se bez nadzora koristiti
proizvodom.

• Osobe pod utjecajem alkohola ili droge ne smiju se koristiti
proizvodom.

Područje primjene / funkcija

•Sučelje za upravljanje svjetlom, glazbom i parom.

Kompatibilno s operativnim uređajima Apple i Android

®

s Bluetooth

verzijom 2.1 + EDR (paziti na ograničenja
aplikacija). Potrebna je aplikacija dostupna besplatno u iTunes
Store i u trgovini Google Play.

Tehnički podaci

• Opskrba naponom: 12 V DC

• Potrošnja: 1 W

®

• Izlazna snaga: Bluetooth

®

• Bluetooth

• Bluetooth

- verzija: 2.1 + EDR

®

- udaljenost prijenosa: cca 10 m

specifikacija klasa 2

(ovisno o uvjetima okoline)

• Podržani Audio-Codec: SBC

®

• Podržani Bluetooth

-profil: A2DP, SPP

Dozvola i usklađenost

Izjave o usklađenosti mogu se zatražiti na sljedećoj adresi:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Upute za rukovanje aplikacijom možete preuzeti
na www.grohe.com/tpi/f-digital-deluxe.

Ugradnja Bluetooth® prilagodnika

Ugradnja i priključivanje, vidi preklopljenu stranicu I, II i III.

Obratite pozornost na mjerni crtež na preklopljenoj stranici I.
Nova ugradnja, vidi preklopnu stranicu II.
Ugradnja se odvija izvan parne kabine u dostupnom području.

Bluetooth

Izbjegavati ugradnju u blizini uređaja jednakog pojasa
frekvencije (npr. W-LAN-uređaji, DECT-telefoni itd. (Pridržavati
se dokumenata proizvođača!)).

Naknadno opremanje (moguće samo s upravljačkom
jedinicom 36 397), vidi preklopljenu stranicu III.

1. Čitavi sustav uključite bez napona.

2. Postojeće utične spojeve odvojiti za upravljačku jedinicu.

3. Promijeniti upravljačku jedinicu (36 358) upravljačkom

4. Vratiti utične spojeve za Bluetooth

5. Čitavi sustav opskrbiti naponom.

Vanjsko sučelje (system shut down)

Preko vanjskog sučelja moguće je novo pokretanje ili
resetiranje Bluetooth

isklopni kontakt koji je moguće upotrebljavati prekidačima ili
tipkama dostupnima u trgovini.

1. Čitavi sustav uključite bez napona.

2. Uklonite premosni poklopac (C), vidi preklopljenu stranicu I.

3. Uspostavite vezu između vanjskog sučelja i prekidača ili

4. Čitavi sustav opskrbiti naponom.
Ako se vanjsko sučelje ne upotrebljava, premosni poklopac

mora ostati utaknut!

®

prilagodnik upotrebljava pojas frekvencije od 2,4 GHz.

®

jedinicom koja ima mogućnost Bluetootha

®

prilagodnik i postojeće

(36 397).

module.

®

prilagodnika. Sučelje je postavljen kao

tipke kabelom 47 868 000 (dodatna oprema) (maks. 5 m).

Instaliranje aplikacije

Apple:

• Izravno operativnim uređajem preko trgovine App Store

(morate imati bežično mrežno povezivanje i račun u Appleu).

• Preko iTunes u iTunes Store (iTunes mora biti instaliran

na računalu, i morate imati Apple račun).

• Preko QR koda

58

Pairing

XXXX

A

B

C

Pairing označava prvo uparivanje između dva Bluetooth®
uređaja. Preduvjet za to je ispravno provedena ugradnja.

Pairing nije moguć kod već aktivne Bluetooth
operativnog uređaja i Bluetooth

1. Bluetooth

2. S Bluetooth

xxxx predstavlja 4-znamenkasti broj (PIN) koji se prikazuje.

3. Upišite i potvrdite PIN.

4. Veza se automatski uspostavlja.

5. Kod pozitivno zaključene veze LED (A) na prilagodniku

treperi 1x kratko plavo.

Rukovanje tipkom za resetiranje (A) i predočavanje zahvaljujući LED-lampici stanja (B)

®

aktivirati na operativnom uređaju.

®

popisa odaberite xxxx Grohe SPA.

®

prilagodnika.

®

veze između

PIN je različit za svaki prilagodnik i dodatno se naljepnicom
dokumentira na stražnjoj strani kućišta.

Riječ je o zadnje četiri znamenke serijskog broja. PIN nije

moguće mijenjati!

U slučaju uspješnog uparivanja, kod ponovnog pokušaja
povezivanja nije potreban unos PIN-broja. Kod postojeće veze i
aktivirane aplikacije LED-lampica na prilagodniku stalno svijetli
plavo. Maksimalno je moguće upariti 8 uređaja. Kod prijave 9.
uređaja s popisa se briše najmanje upotrebljavani uređaj.

Funkcija Predočavanje

Rukovanje se odvija

Novo pokretanje prilagodnika LED-lampica 3 s svijetli crveno

Resetiranje prilagodnika LED-lampica svijetli crveno, isključi

Spreman za rad LED-lampica isključena

Modul je opskrbljen naponom LED-lampica 1 s svijetli crveno

Trajno aktiviranje tipke,
ili poklopac (C) povučen

LED-lampica trajno svijetli plavo

se, crveno, plavo, crveno

LED-lampica svijetli crveno

Opseg funkcija

Funkcija Opis

Promjena operativnog uređaja Operativni je uređaj odjavljen (veza prekinuta/isključena).

Nakon 10 s novi se operativni uređaj može prijaviti.

Prioriteti veze

®

Vidljivost Bluetooth
Novo pokretanje Bluetooth

(Čitav se sustav isključuje)

prilagodnika

®

prilagodnika

Osigurava se da je rad u svakom trenutku moguć samo preko jednog
operativnog uređaja.

Bluetooth® prilagodnik uvijek je vidljiv.

Kratak pritisak tipke (kraće od 3 s):

- veza se prekida

- ponovno se pokreće Bluetooth® prilagodnik

- sustav se isključuje (glazba, svjetlo (s odgađanjem od maks. 60 s), para)

Resetiranje Bluetooth

(Čitav se sustav isključuje)

Prijenos podataka Čim je uspostavljena veza s operativnim uređajem, sustavom je moguće

Audiostream Čim je uspostavljena veza s operativnim uređajem, na sustav je moguće

®

prilagodnika

Dugi pritisak tipke (10-20 s):

- veza se prekida

- briše se popis uparivanja

- ponovno se pokreće Bluetooth® prilagodnik

- sustav se isključuje (glazba, svjetlo (s odgađanjem od maks. 60 s), para)

rukovati s pomoću aplikacije tvrtke Grohe.

slati Audiostream preko aplikacije tvrtke Grohe

59

Prepreke/barijere

Uređaji s ovom oznakom ne smiju se bacati u kućni
otpad, nego se moraju odložiti na odgovarajući,
zakonom propisani način.

Za rad u nepovoljnim uvjetima okoline, u zgradama/
prostorijama sa zidovima od armiranog betona, čelika i željeznih
okvira ili u blizini prepreka (npr. namještaja) od metala,
Bluetooth prijam može imati smetnje i može se prekinuti.

Izvor smetnje

VF komponente koje upotrebljavaju isti pojas frekvencije
(2,4 GHz) (npr.: W-LAN-uređaji, telefoni itd.) i reflektirajući
valovi (npr. zbog namještaja zidova itd.) mogu utjecati na
kvalitetu prijma (pridržavati se dokumenata proizvođača!).

Vrsta barijere Potencijal ometanja odn. zaklanjanja

Drvo
Plastika

Nisko

Staklo

Voda
Cigla

Srednje

Mramor

Žbuka
Beton

Visoko

Neprobojno staklo

Metal Vrlo visoko

Smetnja Uzrok Pomoć

Uparivanje nije moguće • Unos PIN-a nije ispravan

•Već postoji veza s drugim operativnim
uređajem

• Prijam/veza nije prekinuta

• Izvor smetnje u području prijema

• Prepreka u putanji radijskog signala

Veza nije moguća •Već postoji veza s drugim operativnim

uređajem

• Prijam/veza nije prekinuta

• Izvor smetnje u području prijema

• Prepreka u putanji radijskog signala

Bluetooth® prilagodnik

ne pojavljuje se

®

na Bluetooth

popisu

operativnog uređaja

• Operativni uređaj izvan područja prijema

•Već postoji veza s operativnim uređajem

• Bluetooth

®

prilagodnik nije opskrbljen

naponom

®

prilagodnik

Rukovanje prekinuto

•Slučaj kvara Bluetooth

• Izvor smetnje u području prijema

za vrijeme rada

• Prepreka u putanji radijskog signala

®

- Provjeriti PIN na Bluetooth

prilagodniku

(naljepnica)

- Prekinuti vezu i ponovno provesti uparivanje

- Operativni uređaj natrag u područje prijema

- Isključiti izvor smetnje (pridržavati
se dokumenata proizvođača!)

- Ukloniti prepreku u putanji radijskog signala

- Prekinuti vezu i ponovno provesti uparivanje

- Natrag u područje prijema

- Isključiti izvor smetnje (pridržavati se
dokumenata proizvođača!)

- Ukloniti prepreku u putanji radijskog signala

- Operativni uređaj natrag u područje prijema

- Prekinuti vezu s operativnim uređajem. Zatim
ponovno povezati.

- Provjeriti ugradnju

- Provesti ponovno pokretanje

- Isključiti izvor smetnje (pridržavati
se dokumenata proizvođača!)

- Ukloniti prepreku u putanji radijskog signala

Bluetooth

®

bez funkcije

prilagodnik

•Povučen premosni poklopac i nije
priključeno vanjsko sučelje

Upute za odlaganje otpada

- Umetnuti premosni poklopac (C),
vidi preklopljenu stranicu I

60

BG

Указание: Преди монтажа прочетете инструкциите

Този продукт отговаря на изискванията
на съответните директиви на ЕС.

за монтаж на управляващия блок. Те съдържат важна
информация за безопасния и професионален монтаж при
свързване с други модули.

Указания за безопасност

Oпасност от токов удар!

Android:

• Директно от устройството посредством Google Play
Магазин (трябва да има безжична мрежова връзка и
акаунт в Google).

• От www.play.google.com (необходим е акаунт в Google).

• Посредством

QR код

Да се избягва опасността от повредени
съединителни проводници. Повреденият
съединителен проводник трябва да бъде подменен
от производителя, от неговата сервизна служба
или от също толкова добре квалифицирано лице.

• Монтажът е разрешен само в помещения, защитени
от замръзване.

®

• При почистване Bluetooth

адаптерът не трябва

да се мокри директно или индиректно.

®

• Отстоянието между Bluetooth

адаптерът и управляващата

част трябва да бъде максимално 4,5 метра.

• Деца, както и възрастни с телесни, психични и/или

сетивни заболявания не трябва да използват продукта
без надзор.

• Лица под въздействие на алкохол или наркотици не
трябва да използват продукта.

Област на приложение/функция

• Интерфейс за управление на светлина, музика и пара.

Съвместим с устройства на Apple или устройства с Android

®

с Bluetooth

версия 2.1 + EDR (обърнете внимание

на ограниченията от приложението). Необходимото
приложение може да бъде изтеглено безплатно от iTunes
Store и Google Play Магазин.

Технически характеристики

• Електрозахранване:12VDC

• Мощност:1W

®

• Изходяща мощност: Bluetooth

®

• Версия на Bluetooth

:2.1 + EDR

• Обхват на предаване на Bluetooth

спецификация клас 2

®

: прибл. 10 m

(в зависимост от околните условия)

• Поддържан аудио кодек: SBC

®

• Поддържани Bluetooth

профили:A2DP, SPP

Разрешение за пускане в експлоатация
исъответствие

Упътването за приложението може да бъде изтеглено от
интернет на адрес www.grohe.com/tpi/f-digital-deluxe.

Монтаж на Bluetooth® адаптерите

Монтаж и свързване, вж. страница I, II и III.

Съблюдавайте чертежа с размерите на страница I.
Монтаж на чисто, вж. страница II.
Монтажът трябва да се извърши извън парната кабина

на достъпно място.

Bluetooth

Монтажът в близост до устройства, работещи в близък
честотен диапазон (напр. W-LAN устройства, DECT
телефони и т.н. (обърнете внимание на документацията
от производителя!)) трябва да се избягва.

Обновяване (възможно само с управляваща част
36 397), вж. страница III.

1. Изключете цялата система от захранването.

2. Извадете щепселните съединения от управляващата част.

3. Подменете управляващата част (36 358) с Bluetooth®

4. Възстановете щепселните съединения с Bluetooth

5. Възстановете захранването на системата.

Външен интерфейс (изключване на системата)

Посредством външния интерфейс може да се извърши
рестартиране или нулиране на Bluetooth

Интерфейсът е изграден като контакт, който може да
се използва с обикновени превключватели или бутони.

1. Изключете цялата система от захранването.

®

адаптерът работи на честота 2,4 GHz.

управляващата част (36 397).

адаптера и наличните модули.

2. Отстранете капачката (С), вж. страница I.

3. Свържете външния интерфейс и превключвателя

Декларации за съответствие могат да бъдат изискани
на следния адрес:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

или бутона с кабел 47 868 000 (специална част)
(максимум 5 m).

4. Възстановете захранването на системата.
Ако външният интерфейс не се използва, капачката

трябва

да остане на място!

®

адаптера.

®

Инсталация на приложението

Apple:

• Директно от устройството посредством App Store (трябва
да има безжична мрежова връзка и акаунт в Apple).

• Посредством iTunes в iTunes Store (iTunes трябва да
еинсталирано на компютъра и да има акаунт в Apple).

• Посредством QR код

61

Сдвояване

XXXX

A

B

C

Сдвояването е първата връзка между две устройства
с Bluetooth
монтаж. При вече активна Bluetooth
управляващото устройство и Bluetooth

неевъзможно сдвояване.

1. Активирайте Bluetooth

2. От списъка с Bluetooth
xxxx Grohe SPA.

xxxx замества 4-цифрения код (PIN код), който бива
показан.

3. Въведете PIN кода и потвърдете.

4. Връзката се изгражда автоматично.

5. При успешно изградена връзка LED индикаторът (A)
на адаптера премигва еднократно кратко в синьо.

Употреба на бутона за нулиране (A) и визуализация посредством LED индикатора на състоянието (B)

®

. Предпоставка за нея е правилно проведеният

®

на управляващото устройство.

®

устройства изберете

®

връзка между

®

адаптера

PIN-кодът е уникален за всеки адаптер и е отбелязан

на задната страна на корпуса му върху стикер.
Това са последните

PIN кодът не може да бъде променян!

При успешно сдвояване отпада нуждата от повторно
въвеждане на PIN кода при нов опит за свързване.
При изградена връзка и активирано приложение LED
на адаптера свети в синьо. Могат да бъдат сдвоени
максимално 8 устройства. При регистриране на 9-то
устройство най-рядко използваното бива

четири цифри от серийния номер.

изтрито от списъка.

Функция Визуализиране

Извършва се управление

Рестартиране на адаптера LED индикаторът мига за

Нулиране на адаптера LED индикаторът мига в

Готов за експлоатация LED индикаторът не свети
Модулът е включен към

захранването
Бутонът е натиснат или

капачката (C) е премахната

LED индикаторът свети в синьо

3 секунди в червено

последователност червено­изключено-червено-синьо­червено

LED индикаторът мига за
1 секунда в червено

LED

индикаторът мига в червено

Обхват на действие

Функция Описание

Подмяна на управляващото устройство Управляващото устройство се изключва (връзката е прекратена/

Приоритет на свързване

Видимост на Bluetooth
Рестартиране на Bluetooth

(цялата система се изключва)

Нулиране на Bluetooth

(цялата система се изключва)

Пренос на данни След като бъде осъществена връзка с управляващо устройство,

Аудио поток След като бъде осъществена връзка с управляващо устройство, към

®

адаптера

®

адаптера

®

адаптера

дезактивирана)
След 10 секунди може да бъде свързано новото управляващо
устройство.

Гарантирано е, че управлението може да се извършва само
посредством едно управляващо устройство едновременно.

Bluetooth® адаптерът е винаги видим.

Кратко натискане на бутона (по-малко от 3 секунди):

- Връзката се прекъсва

- Bluetooth® адаптерът се рестартира

- Системата (музика, светлина (с макс. 60 секунди закъснение), пара)

се изключва
Дълго натискане на бутона (10-20 секунди):

- Връзката се прекъсва

- Списъкът със сдвоени устройства се изтрива

- Bluetooth® адаптерът се рестартира

- Системата (музика, светлина (с макс. 60 секунди закъснение), пара)

се изключва

системата може да бъде управлявана с приложението

системата може да бъде изпратен аудио поток с приложението на Grohe

на Grohe.

62

Прегради/бариери

Уреди с тези обозначения не принадлежат към
битовите отпадъци, а трябва да се изхвърлят
отделно съгласно наредбите на съответната
страна.

При експлоатация при неблагоприятни условия, в сгради/
помещения със стени от желязобетон, стомана и желязни
рамки или в близост до прегради (напр. мебели) от метал
евъзможно Bluetooth сигналът да прекъсва или да бъде
смущаван.

Източници на смущения

Употреба на високочестотни компоненти със същия
честотен диапазон (2,4 GHz) (напр.: W-LAN устройства,
телефони и т.н.), както и отразени вълни (напр. от мебели,
стени и т.н.) могат да повлияят на качеството на сигнала
(обърнете внимание на документацията на
производителя!).

Вид на преградата Потенциал за смущения, респ. екраниране

Дърво
Синтетичен материал

Нисък

Стъкло

Вода
Тухла

Среден

Мрамор

Гипс
Бетон

Висок

Бронирано стъкло

Метал Много висок

Неизправност Причина Отстраняване

Невъзможно
сдвояване

• Неправилно въведен PIN код

• Вече съществува връзка с друго
управляващо устройство

• Няма сигнал/Връзката е прекъсната

- Проверете PIN кода на Bluetooth
(стикера)

- Прекъснете връзката и повторете процеса

на сдвояване

- Върнете управляващото устройство в обхвата
на задействане

• В обхвата има източник на смущения

- Дезактивирайте източника на смущения
(обърнете внимание на документацията
на производителя!)

• На пътя на сигнала има преграда

Невъзможна връзка • Вече съществува връзка с друго

управляващо устройство

• Няма сигнал/Връзката е прекъсната

- Отстранете преградата от пътя на сигнала

- Прекъснете връзката и повторете процеса

на сдвояване

- Върнете управляващото устройство в обхвата
на задействане

• В обхвата има източник на

смущения

- Дезактивирайте източника на смущения
(обърнете внимание на документацията
на производителя!)

- Отстранете преградата от пътя на сигнала

- Върнете управляващото устройство в обхвата
на задействане

- Прекъснете връзката с управляващото
устройство. Свържете го отново.

- Проверете монтажа

- Рестартирайте адаптера

- Дезактивирайте източника на смущения
(обърнете внимание на документацията
на производителя!)

- Отстранете преградата от пътя на сигнала

- Поставете капачката (С), вж. страница I.

Bluetooth

®

адаптерът

не се появява в
списъка с Bluetooth

устройства на
управляващото
устройство

Управлението
прекъсва по време
на експлоатация

Bluetooth

®

адаптерът

не функционира

• На пътя на сигнала има преграда

• Управляващото устройство е извън
обхвата на задействане

®

• Вече съществува връзка
суправляващо устройство

• Bluetooth

®

адаптерът не е свързан

към захранването

• Грешка в Bluetooth

®

адаптера

• В обхвата има източник на смущения

• На пътя на сигнала има преграда

• Капачката е премахната и не е свързан
външен интерфейс

®

адаптера

Указания за изхвърляне

63

EST

Märkus. Enne paigaldamist lugege läbi juhtseadme

Toode vastab EL-i direktiivides kehtestatud nõuetele.

paigaldusjuhend. See sisaldab olulist teavet ohutu ja
asjatundliku paigalduse kohta, võttes arvesse teisi mooduleid.

Ohutusteave

Elektrilöögi saamise oht!

Vältige kahjustatud ühenduskaablist tulenevat ohtu.
Kahjustatud ühenduskaabli peab tootja või tootja
klienditeenindus või piisava kvalifikatsiooniga isik
välja vahetama.

Android.

• Juhtseadmega Google Play Store'ist (vajalik on traadita
võrguühendus ja Google'i konto).

• Aadressil www.play.google.com (vajalik on Google'i konto).

• QR-koodiga

• Adapterit võib paigaldada ainult külmumiskindlates
ruumides.

• Puhastamisel ei tohi Bluetooth

®

-adapterit otseselt ega

kaudselt veega märjaks pritsida.

®

• Bluetooth

-adapter ja juhtseade võivad asuda üksteisest

maksimaalselt 4,5 meetri kaugusel.

• Lapsed ning kehaliselt, vaimselt ja/või meeleliselt piiratud
inimesed ei tohi seadet järelevalveta kasutada.

• Alkoholi- või narkojoobes isikud ei tohi toodet kasutada.

Kasutusvaldkond/funktsioon

• Liides valguse, muusika ja auru juhtimiseks.

Sobib Apple’i ja Androidi operatsioonisüsteemideBluetooth
versiooniga 2.1 + EDR Vajalik rakendus on tasuta saadaval nii
iTunes Store’is kui ka Google Play poes.

®

-i

Tehnilised andmed

• Toitepinge: 12 V alalisvool

• Tarbitav võimsus: 1 W

®

• Väljundvõimsus: Bluetooth

®

• Bluetooth

• Bluetooth

– versioon: 2.1 + EDR

®

– ülekandekaugus: ca 10 m

omadus Class 2

(oleneb keskkonnatingimustest)

• Toetatud audiokodek: SBC

®

• Toetatud Bluetooth

-profiil: A2DP, SPP

Kasutusluba ja vastavus

Vastavustunnistusi saab vajaduse korral küsida järgmiselt
aadressilt:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Rakenduse paigaldamine

Apple.

• Juhtseadmega App Store’ist (vajalik on traadita
võrguühendus ja Apple’i konto).

• Teenusega iTunes iTunes Store'ist (iTunes peab olema
arvutisse paigaldatud ja vajalik on Apple'i konto).

• QR-koodiga

Juhendit rakenduse kasutamiseks on võimalik alla laadida
aaressil www.grohe.com/tpi/f-digital-deluxe.

Bluetooth®-adapteri paigaldamine

Paigaldamine ja ühendamine, vt voldiku lk I, II ja III.
Järgige mõõtjoonist voldiku lk I.

Uue adapteri paigaldamine, vt voldiku lk II.
Paigaldamine peab toimuma väljaspool aurukabiini

ligipääsetavas kohas.

®

Bluetooth

Vältima peab paigaldamist seadmete läheduses, mis töötavad
samal sagedusribal (nt Wi-Fi-seadmed, DECT-telefonid jne
(järgige tootjateavet).

Järelpaigaldus (võimalik vaid juhtimisseadmega 36 397),
vt voldiku lk III.

1. Lülitage kogu süsteem vooluvõrgust välja.

2. Ühendage juhtimisseade pistikühendustest lahti.

3. Vahetage juhtimisseade (36 358) Bluetooth
lubava juhtimisseadme (36 397) vastu välja.

4. Taastage pistikuühendused Bluetooth
ja olemasolevate moodulitega.

5. Ühendage kogu süsteem vooluvõrku.

Väline liides (system shut down)

Välise liidese kaudu on võimalik Bluetooth
taaskäivitada või lähtestada. Liides on paigaldatud avamiseks
mõeldud ühendusseadmena, mida saab kasutada
standardsete lülitite või klahvidega.

1. Lülitage kogu süsteem vooluvõrgust välja.

2. Eemaldage ühenduskate (C), vt voldiku lk I.

3. Ühendage kaabliga 47 868 000 (lisatarvik) väline liides
ja lüliti või klahv (max 5 m).

4. Ühendage kogu süsteem vooluvõrku.

Kui välist liidest ei kasutata, peab ühenduskate peale jääma.

-adapter töötab sagedusribal 2,4 GHz.

®

®

-adapteri

®

-adapter

-i funktsiooni

64

Sidumine

XXXX

A

B

C

Sidumine tähendab kahe Bluetooth® -seadme esmakordset
ühendamist. Eeldus selleks on korrektne paigaldus. Juba

aktiivse Bluetooth
ja Bluetooth

1. Aktiveerige juhtseadmes Bluetooth

2. Valige Bluetooth
xxxx tähistab 4-kohalist koodi (PIN-koodi), mis kuvatakse.

3. Sisestage PIN-kood ja kinnitage see.

4. Ühendus luuakse automaatselt.

5. Kui ühendus on saavutatud, vilgub LED (A) adapteril 1 korra
lühiajaliselt siniselt.

Lähtestamisklahvi (A) kasutamine ja visualiseerimine olekuga LED (B)

®

-ühenduse korral pole juhtseadme

®

-adapteri vahel sidumine võimalik.

®

.

®

loendist xxxx Grohe SPA.

Igal adapteril on individuaalne PIN-kood, mis on kirjas korpuse
tagaküljel kleebisel.

Tegemist on seerianumbri viimase nelja numbriga. PIN-koodi

ei saa muuta!

Õnnestunud sidumise korral pole uue ühenduskorra ajal enam
PIN-koodi vaja sisestada. Kui ühendus toimib ja rakendus on
aktiivne, helendab adapteril LED püsivalt siniselt. Maksimaalselt
on võimalik siduda 8 seadet. Kui tahetakse siduda 9. seadet,
Kustutatakse kõige vähem kasutatud seade loendist.

Funktsioon Visualiseerimine

Seadet kasutatakse

Adapteri uuesti käivitamine LED helendab 3 sekundit punaselt

Adapteri lähtestamine LED helendab punaselt, kustub,

Kasutusvalmis LED on väljas

Moodul oli ühendatud vooluvõrku LED helendab 1 sekundi punaselt

Klahvi pidev kasutamine või
on kate (C) ära võetud

LED helendab püsivalt siniselt

helendab jälle punaselt, siniselt,
punaselt

LED vilgub punaselt

Funktsiooni ulatus

Funktsioon Kirjeldus

Juhtseadme vahetus Juhtseadet ei kasutata (ühendus lõpetatud/inaktiveeritud).

10 sekundi pärast on võimalik hakata kasutama uut juhtseadet.

Ühenduse prioritiseerimine

Bluetooth
Bluetooth

(kogu süsteem lülitub välja)

®

-adapteri nähtavus Bluetooth®-adapter on alati nähtav.

®

-adapteri taaskäivitamine

Tehakse kindlaks, et juhtimiseks on alati vaja juhtseadet.

Lühiajaline klahvilevajutus (vähem kui 3 sekundit).
– Ühendus katkestatakse

®

– Bluetooth
– Süsteem lülitub välja (muusika, valgus (max 60-sekundilise viivitusega),

toss)

-adapter käivitub uuesti

Bluetooth

(kogu süsteem lülitub välja)

Andmete ülekanne Niipea kui on saavutatud ühendus juhtseadmega, on võimalik süsteemi

®

adapteri lähtestamine

Audio voogesitus Niipea kui on saavutatud ühendus juhtseadmega, on võimalik saata

Pikemaajaline klahvilevajutus (10-20 sekundit).
– Ühendus katkestatakse
– Sidumisloend kustutatakse

– Bluetooth
– Süsteem lülitub välja (muusika, valgus (max 60-sekundilise viivitusega),

toss)

juhtida Grohe rakendusega.

audiovoogesitus Grohe rakenduse kaudu süsteemi.

®

-adapter käivitub uuesti

65

Takistused/barjäärid

Selle tähisega seadmeid ei tohi visata olmeprügi
hulka, vaid tuleb utiliseerida riiklike eeskirjade järgi.

Kui seadet kasutatakse ebasoodsates keskkonnatingimustes,
terasbetoonist seintega, teras- ja raudpiiretega hoonetes/
ruumides või metallist takistuste läheduses (nt mööbliesemed),
võib Bluetoothi levi olla häiritud ning katkendlik.

Rikke põhjused

HF-komponendid, mis kasutavad sama sagedusriba (2,4 GHz)
(nt: Wi-Fi-seadmed, telefonid jne), nagu ka reflekteerivad
lained (nt mööbliesemetest, seintest) võivad levi kvaliteeti
mõjutada (järgige tootjateavet).

Barjääride liigid Häirimis- või takistuspotentsiaal

Puit
Kunstmaterjal

Väike

Klaas

Vesi
Tellis

Keskmine

Marmor

Krohv
Betoon

Suur

Kuulikindel klaas

Metall Väga suur

Rike Põhjus Rikke kõrvaldamine

Sidumine ei ole

• Vale PIN-kood

võimalik

• Olemas on juba ühendus teise
juhtseadmega

• Levi puudub / ühendus on katkestatud

• Rikke põhjus levialas

• Takistus raadioühenduses

Ühendus ei ole võimalik • Olemas on juba ühendus teise

juhtseadmega

• Levi puudub / ühendus on katkestatud

• Rikke põhjus levialas

• Takistus raadioühenduses

Bluetooth

®

-adapterit

ei ole juhtseadme

®

Bluetooth

-i loendis

• Juhtseade on väljaspool leviala

• Juba on olemas ühendus teise
juhtseadmega

• Bluetooth

®

-adapter ei ole ühendatud

vooluvõrku

®

-adapteri rike

Juhtimine on töö
käigus katkestatud

Funktsioonita

®

Bluetooth

-adapter

• Bluetooth

• Rikke põhjus levialas

• Takistus raadioühenduses

• Ühenduskate on ära võetud ning ühtegi
välist liidest pole ühendatud

®

– Kontrollige Bluetooth

-adapteril (kleebisel)

PIN-koodi

– Katkestage ühendus ja siduge uuesti

– Juhtimisseade tagasi levialla
– Inaktiveerige rikke põhjus (järgige tootjateavet)
– Eemaldage takistus raadioühenduses

– Katkestage ühendus ja siduge uuesti

– Tagasi levialla
– Inaktiveerige rikke põhjus (järgige tootjateavet)
– Eemaldage takistus raadioühenduses

– Juhtseade tagasi levialla
– Katkestage ühendus juhtseadmega. Seejärel

ühendage uuesti

– Kontrollige paigaldust

– Käivitage seade uuesti

– Inaktiveerige rikke põhjus (järgige tootjateavet)
– Eemaldage takistus raadioühenduses

– Paigaldage ühenduskate (C), vt voldiku lk I

Jäätmekäitlus

66

LV

Norādījums: pirms uzstādīšanas izlasiet vadības vienības

Šis produkts atbilst attiecīgo ES direktīvu prasībām.

montāžas instrukciju. Tajā ir sniegta nozīmīga informācija par
drošu un lietpratīgu uzstādīšanu kopā ar citiem moduļiem.

Drošības informācija

Strāvas trieciena risks!

Novērsiet apdraudējumu, ko rada bojāti pieslēguma
vadi. Ja pieslēguma vadi ir bojāti, ražotājam,
tā klientu apkalpošanas dienestam vai līdzvērtīgi
kvalificētai personai tie ir jānomaina.

• Uzstādīšanu drīkst veikt tikai telpās, kas ir aizsargātas
pret salu.

®

•Tīrīšanas laikā Bluetooth

adapteri nedrīkst ne tieši,

ne netieši apšļakstīt ar ūdeni.

®

•Attālums starp Bluetooth

adapteri un vadības vienību

nedrīkst pārsniegt 4,5 metrus.

•Bērni, kā arī pieaugušie ar ierobežotām fiziskām, garīgām
un/vai sensorām spējām nedrīkst izmantot produktu
bez uzraudzības.

• Produktu nedrīkst izmantot personas, kas ir alkohola
vai narkotisko vielu reibumā.

Pielietojums/funkcija

• Gaismas, mūzikas un tvaika vadības saskarne.

Saderīga ar Apple un Android vadības ierīcēm, kurās

®

ir Bluetooth

versija 2.1 + EDR (ievērojiet no lietotnes
atkarīgos ierobežojumus). Nepieciešamā lietotne bez maksas
ir pieejama veikalā iTunes Store un Google Play veikalā.

Tehniskie dati

• Sprieguma padeve: 12 V DC

• Jauda: 1 W

®

• Izejas jauda: Bluetooth

®

• Bluetooth

• Bluetooth

versija: 2.1 + EDR

®

apraides diapazons: apm. 10 m

specifikācija: 2. klase

(atkarīgs no apkārtējās vides apstākļiem)

•Atbalstītais audio kodeks: SBC

®

•Atbalstītie Bluetooth

profili: A2DP, SPP

Atļauja un atbilstība

Atbilstības deklarācijas var pieprasīt, rakstot uz šādu adresi:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Lietotnes instalēšana

Apple:

• Tieši vadības ierīcē piekļūstot veikalam App Store

(nepieciešams bezvadu tīkla savienojums un Apple konts).

• Izmantojot pakalpojumu iTunes un veikalu iTunes Store

(datorā jābūt instalētam pakalpojumam iTunes, kā arī
nepieciešams Apple konts).

• Izmantojot QR kodu.

Android:

• Tieši vadības ierīcē piekļūstot Google Play veikalam
(nepieciešams bezvadu tīkla savienojums un Google konts).

• Izmantojot vietni www.play.google.com (nepieciešams
Google konts).

• Izmantojot QR kodu.

Lietotnes lietošanas instrukciju var lejupielādēt vietnē
www.grohe.com/tpi/f-digital-deluxe.

Bluetooth® adaptera uzstādīšana

Iebūve un pievienošana; skatiet I, II un III salokāmo pusi.

Ņemiet vērā rasējumus ar izmēriem, kas sniegti I salokāmajā
pusē.

Jauna uzstādīšana, skatiet II salokāmo pusi.
Adapteris ir jāuzstāda pieejamā vietā ārpus tvaika kabīnes.

Bluetooth

Izvairieties no uzstādīšanas tādu ierīču tuvumā, kurās tiek
izmantota tā pati frekvences josla (piem., bezvadu ierīču,
DECT telefonu tuvumā utt. (izlasiet ražotāja dokumentāciju!)).

Vēlāka montāža (tikai ar vadības vienību 36 397),
skatiet III salokāmo pusi.

1. Atvienojiet visu sistēmu no sprieguma.

2. Atvienojiet visus spraudsavienojumus ar vadības vienību.

3. Nomainiet vadības vienību (36 358) ar vadības

4. Atkal izveidojiet spraudsavienojumus ar Bluetooth

5. Pievienojiet sistēmu spriegumam.

Ārējā saskarne (sistēmas izslēgšana)

Izmantojot ārējo saskarni, Bluetooth
atkārtoti vai restartēt. Saskarne ir izveidota kā
atslēdzējkontakts, kuru var izmantot ar tirdzniecībā
pieejamiem slēdžiem vai pogām.

1. Atvienojiet visu sistēmu no sprieguma.

2. Noņemiet pārvienošanas kontaktu (C), skatiet I salokāmo

3. Savienojiet ārējo saskarni ar slēdzi vai pogu, izmantojot

4. Pievienojiet sistēmu spriegumam.

Ja ārējā saskarne netiek izmantota, pārvienošanas kontakts
nedrīkst būt izņemts!

®

adapteris darbojas 2,4 GHz frekvenču joslā.

®

vienību (36 397), kas atbalsta Bluetooth

.

®

adapteri

un esošajiem moduļiem.

®

adapteri var palaist

pusi.

kabeli 47 868 000 (speciālais piederums, maks. 5 m).

67

Savienošana pārī

XXXX

A

B

C

Ar savienošanu pārī tiek apzīmēta pirmā savienojuma izveide
starp divām Bluetooth
jābūt pareizai. Ja Bluetooth
un Bluetooth

iespējama.

1. Ierīcē aktivizējiet Bluetooth

2. Bluetooth
xxxx apzīmē 4parādītos ciparus (PIN).

3. Ievadiet un apstipriniet PIN.

4. Savienojums tiek izveidots automātiski.

5. Ja savienojums ir izveidots sekmīgi, adaptera LED (A)
1 reizi īsi iemirgojas zilā krāsā.

Atiestatīšanas pogas (A) izmantošana un vizualizācija, izmantojot statusa LED (B)

®

adapteri jau ir aktīvs, savienošana pārī nav

®

sarakstā izvēlieties xxxx Grohe SPA.

®

ierīcēm. Lai to paveiktu, instalēšanai ir

®

savienojums starp vadības ierīci

®

.

Katram adapterim tiek izmantots individuāls PIN, un tas
ir papildus norādīts uzlīmē korpusa aizmugurē.

Tie ir pēdējie četri sērijas numura cipari. PIN nevar nomainīt!

Ja savienošana pārī ir notikusi sekmīgi, atkārtoti izveidojot
savienojumu, PIN vairs nebūs jāievada. Ja savienojums
ir izveidots un lietotne ir aktivizēta, adaptera LED deg zilā
krāsā. Savienojumu pārī var izveidot ar maksimāli 8 ierīcēm.
Pievienojot 9. ierīci, no saraksta tiek dzēsta ierīce, kas tiek
izmantota visretāk.

Funkcija Vizualizācija

Lietošana

Adaptera atkārtota palaišana LED 3 sekundes deg sarkanā

Adaptera atiestatīšana LED deg sarkanā krāsā, izdziest,

Gatavs darbam LED nedeg.

Modulim tika pievadīts spriegums LED 1 sekundi deg sarkanā krāsā.

Ilgstoša pogas nospiešana,
vai izvilkts kontakts (C)

LED deg zilā krāsā.

krāsā.

deg sarkanā, zilā, sarkanā krāsā.

LED mirgo sarkanā krāsā.

Pieejamās funkcijas

Funkcija Apraksts

Vadības ierīces nomaiņa Vad ības ierīce tiek atvienota (savienojums tiek pārtraukts/deaktivizēts).

Pēc 10 sekundēm var pievienot jauno vadības ierīci.

Savienojumu prioritāšu noteikšana

Bluetooth
Bluetooth

(visa sistēma tiek izslēgta)

®

adaptera uztveramība

®

adaptera atkārtota palaišana

Tiek nodrošināts, ka jebkurā brīdī var izmantot tikai vienu vadības ierīci.

Bluetooth® adapteris vienmēr ir uztverams.

Īsi nospiediet pogu (mazāk nekā 3 sekundes).

- Savienojums tiek pārtraukts.

- Bluetooth® adapteris tiek atkārtoti palaists.

-Sistēma tiek izslēgta (mūzika, gaisma (maks. 60 sekunžu aizkave), tvaiks).

Bluetooth

(visa sistēma tiek izslēgta)

Datu pārraide Tiklīdz ir izveidots savienojums ar vadības ierīci, sistēmas darbībai var

Audio straumēšana Tiklīdz ir izveidots savienojums ar vadības ierīci, izmantojot Grohe lietotni

®

adaptera atiestatīšana

Ilgi nospiediet pogu (10–20 sekundes).

- Savienojums tiek pārtraukts.

-Tiek dzēsts saraksts ar savienojumiem pārī.

- Bluetooth® adapteris tiek atkārtoti palaists.

-Sistēma tiek izslēgta (mūzika, gaisma (maks. 60 sekunžu aizkave), tvaiks).

izmantot Grohe lietotni.

sistēmai var nosūtīt audio straumi.

68

Traucējumi/šķēršļi

Ierīces ar šo apzīmējumu nevar izmest
saimniecības atkritumos, tās ir jāutilizē atsevišķi
atbilstoši valsts noteikumiem.

Ja produkts tiek izmantots nepiemērotos apstākļos, ēkās/
telpās ar tēraudbetona sienām, tērauda un dzelzs karkasiem
vai metāla šķēršļu (piem., mēbeļu) tuvumā, Bluetooth apraide
var tikt traucēta un pārtraukta.

Traucējumu avoti

Augstfrekvences komponenti, kas izmanto to pašu frekvenču
joslu (2,4 Ghz) (piem., bezvadu ierīces, telefoni utt.), kā arī
atstaroti viļņi (piem., mēbeļu, sienu dēļ) var ietekmēt
uztveršanas kvalitāti (ievērojiet ražotāja dokumentāciju).

Šķēršļa veids Traucējumu radīšanas un ekranēšanas iespēja

Koks
Plastmasa

Zema

Stikls

Ūdens
Ķieģeļi

Vidēja

Marmors

Apmetums
Betons

Augsta

Bruņustikls

Metāls Ļoti augsta

Traucējums Iemesls Novēršana

Nav iespējams izveidot
savienojumu.

Nav iespējams izveidot
savienojumu.

Bluetooth

®

adapteris

netiek parādīts vadības

®

ierīces Bluetooth
sarakstā.

Darbības laikā radās
traucējumi.

•Ievadītais PIN nav pareizs.

• Jau ir izveidots savienojums ar citu
vadības ierīci.

• Nevar uztvert/savienojums ir pārtraukts.

•Traucējuma avots uztveršanas
diapazonā.

•Šķērslis pārraides ceļā.

• Jau ir izveidots savienojums ar citu
vadības ierīci.

• Nevar uztvert/savienojums ir pārtraukts.

•Traucējuma avots uztveršanas
diapazonā.

•Šķērslis pārraides ceļā.

•Vadības ierīce atrodas ārpus uztveršanas
diapazona.

• Jau ir izveidots savienojums ar vadības
ierīci.

®

• Bluetooth

adapterim netiek pievadīts

spriegums.

•Traucējums Bluetooth

®

adapterī.

•Traucējuma avots uztveršanas
diapazonā.

•Šķērslis pārraides ceļā.

®

-Pārbaudiet uz Bluetooth

adaptera norādīto PIN

(uzlīme).

-Pārtrauciet savienojumu un atkārtoti izveidojiet
savienojumu pārī.

- Novietojiet vadības ierīci uztveršanas diapazonā.

- Likvidējiet traucējumu avotu (ievērojiet ražotāja
dokumentāciju).

- Likvidējiet šķērsli pārraides ceļā.

-Pārtrauciet savienojumu un atkārtoti izveidojiet
savienojumu pārī.

- Novietojiet ierīci atpakaļ uztveršanas diapazonā.

- Likvidējiet traucējumu avotu (ievērojiet ražotāja
dokumentāciju).

- Likvidējiet šķērsli pārraides ceļā.

- Novietojiet vadības ierīci atpakaļ uztveršanas
diapazonā.

-Pārtrauciet savienojumu ar vadības ierīci. Pēc
tam atkal izveidojiet savienojumu.

-Pārbaudiet montāžu.

- Palaidiet adapteri atkārtoti.

- Likvidējiet traucējumu avotu (ievērojiet ražotāja
dokumentāciju).

- Likvidējiet šķērsli pārraides ceļā.

Bluetooth

®

nedarbojas.

adapteris

•Pārvienošanas kontakts ir atvienots,
un nav pievienota ārēja saskarne.

Utilizācijas norādījumi

69

- Ielieciet pārvienošanas kontaktu (C), skatiet
Isalokāmo pusi.

LT

Pastaba. Prieš montuodami perskaitykite valdymo bloko

Šis produktas atitinka atitinkamų ES direktyvų
reikalavimus.

montavimo instrukciją. Joje pateikta svarbi informacija apie
saugų sumontavimą kartu su kitais moduliais.

Saugos informacija

Elektros smūgio pavojus!

Saugokitės pažeistų prijungimo laidų keliamo
pavojaus. Jei prijungimo laidas pažeistas, jį turi
pakeisti gamintojas arba jo techninės priežiūros
skyrius ar tokios pat kvalifikacijos asmuo.

„Android“:

• Valdymo prietaisu tiesiogiai per parduotuvę „Google Play“
(reikia turėti belaidį ryšį su tinklu ir „Google“ paskyrą).

• Per www.play.google.com (reikia turėti „Google“ paskyrą).

•QR kodu

• Montuoti galima tik nuo šalčio apsaugotoje patalpoje.

• Valydami Bluetooth

®

adapterį neapipurkškite jo vandeniu

tiesiogiai arba netiesiogiai.

®

• Atstumas tarp Bluetooth

adapterio ir valdymo bloko turi būti

ne didesnis nei 4,5 metro.

• Negalima leisti vaikams ir suaugusiesiems, turintiems fizinę,
protinę ir (arba) jutiminę negalią, naudoti produkto
be priežiūros.

• Alkoholio ar narkotikų veikiami asmenys negali naudoti
produkto.

Naudojimo paskirtis / funkcija

•Sąsaja apšvietimui, muzikai ir garams valdyti.

Suderinama su „Apple“ ir „Android“ valdymo prietaisais

®

su Bluetooth

2.1 + EDR versija (atsižvelkite į programos
apribojimus). Reikalingą programą galite nemokamai atsisiųsti
iš „iTunes Store“ ir „Google Play“ parduotuvės.

Techniniai duomenys

• Įtampa: 12 V nuolatinė srovė

• Įėjimo galia: 1 W

®

•Išėjimo galia: Bluetooth

®

• Bluetooth

• Bluetooth

– versija: 2.1 + EDR

®

– perdavimo atstumas: apie 10 m

2 klasės specifikacija

(priklauso nuo aplinkos sąlygų)

• Palaikomas garso kodekas: SBC

®

•Palaikomas Bluetooth

profilis: A2DP, SPP

Leidimas ir atitiktis

Dėl atitikties deklaracijų reikia kreiptis šiuo adresu:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Programos diegimas

„Apple“:

• Valdymo prietaisu tiesiogiai per „App Store“ (reikia turėti

belaidį ryšį su tinklu ir „Apple“ paskyrą).

• Per „iTunes“ parduotuvę „iTunes Store“ (kompiuteryje turi

būti įdiegta „iTunes“ ir reikia turėti „Apple“ paskyrą).

•QR kodu

Programos naudojimo instrukciją galite atsisiųsti adresu
www.grohe.com/tpi/f-digital-deluxe.

Bluetooth® adapterio sumontavimas

Montavimas ir prijungimas, žr. I, II ir III atlenkiamuosius
puslapius.

Atkreipkite dėmesį į I atlenkiamajame puslapyje pateiktus
brėžinius su nurodytais matmenimis.

Naujo montavimas, žr. II atlenkiamąjį puslapį.
Montuoti reikia prieinamoje vietoje už garų kabinos ribų.

®

Bluetooth

Nemontuokite šalia prietaisų, kurių ta pati dažnio juosta
(pvz., W-LAN prietaisų, DECT telefonų ir pan. (žr. gamintojo
dokumentus!).

Modifikavimas (galimas tik naudojant 36 397 valdymo
bloką), žr. III atlenkiamąjį puslapį.

1. Visą sistemą atjunkite nuo tinklo.

2. Atjunkite nuo valdymo bloko visas kištukines jungtis.

3. Pakeiskite valdymo bloką (36 358) valdymo bloku (36 397)
su Bluetooth

4. Vėl prijunkite kištukines jungtis prie Bluetooth
ir esamų modulių.

5. Prijunkite visą sistemą prie tinklo.

Išorinė sąsaja (sistema išjungta)

Per išorinę sąsają galima paleisti Bluetooth
arba atstatyti. Sąsaja yra atidaromo kontakto tipo ir gali būti
naudojama su įprastiniais jungikliais ar mygtukais.

1. Visą sistemą atjunkite nuo tinklo.

2. Nuimkite jungiamąjį dangtelį (C), žr. I atlenkiamąjį puslapį.

3. Sujunkite išorinę sąsają su jungikliu ar mygtuku kabeliu
47 868 000 (specialūs priedai) (maks. 5 m).

4. Prijunkite visą sistemą prie tinklo.

Jei sąsaja nenaudojama, jungiamasis dangtelis turi būti įkištas!

adapteris veikia 2,4 GHz dažnio juostoje.

®

funkcija.

®

adapterio

®

adapterį iš naujo

70

Suporavimas

XXXX

A

B

C

Suporavimas reiškia pirmą dviejų Bluetooth® prietaisų
sujungimą. Jo sąlyga yra tinkamas sumontavimas. Kai jau yra

aktyvus Bluetooth
adapterio, suporuoti nebegalima.

1. Valdymo prietaise suaktyvinkite Bluetooth

2. Bluetooth
xxxx reiškia rodomą 4 ženklų skaičių (PIN kodą).

3. Įveskite PIN kodą ir patvirtinkite.

4. Ryšys užmezgamas automatiškai.

5. Kai sujungiama, adapterio LED lemputė (A) vieną kartą
sumirksi mėlynai.

Atstatos mygtuko valdymas (A) būsenos vizualizavimas LED lempute (B)

®

ryšys tarp valdymo prietaiso ir Bluetooth®

®

.

®

sąraše pasirinkite xxxx Grohe SPA.

Kiekvieno adapterio PIN kodas atskiras ir papildomai
nurodomas ant korpuso galinės pusės esančiame lipduke.

Tai keturi paskutiniai serijos numerio skaičiai. PIN kodo

negalima pakeisti!

Sėkmingai suporavus, jungiantis pakartotinai nebereikės įvesti
PIN kodo. Kai yra ryšys ir programa suaktyvinta, adapterio
LED lemputė nuolat dega mėlynai. Galima suporuoti
daugiausia 8 prietaisus. Bandant užregistruoti 9 prietaisą,
iš sąrašo bus pašalintas rečiausiai naudojamas prietaisas.

Funkcija Vizualizavimas

Valdoma

Adapterio paleidimas iš naujo LED lemputė 3 sek. dega raudonai

Adapterio atstata LED lemputė dega raudonai,

Galima naudoti LED lemputė nedega

Modulis prijungtas prie tinklo LED lemputė 1 sek. dega raudonai

Mygtukas laikomas nuspaustas arba
ištrauktas dangtelis (C)

LED lemputė nuolat dega mėlynai

užgęsta, dega raudonai, mėlynai,
raudonai

LED lemputė mirksi raudonai

Funkcijos

Funkcija Aprašas

Valdymo prietaiso pakeitimas Valdymo prietaisas išregistruojamas (ryšys nutraukiamas / išjungiamas).

Po 10 sek. galima užregistruoti naują valdymo prietaisą.

Ryšio pirmenybė

Bluetooth
Bluetooth

(visa sistema išsijungia)

®

adapterio matomumas

®

adapterio paleidimas iš naujo

Užtikrinama, kad bet kuriuo metu galima valdyti vienu valdymo prietaisu.

Bluetooth® adapteris visada matomas.

Trumpas mygtuko paspaudimas (trumpiau nei 3 sek.):

- ryšys nutraukiamas;

- Bluetooth® adapteris paleidžiamas iš naujo;

- sistema išsijungia (muzika, apšvietimas (maks. 60 sek. delsa), garai).

Bluetooth

(Visa sistema išsijungia)

Duomenų perdavimas Kai tik užmezgamas ryšys su valdymo prietaisu, sistemą galima valdyti

Garso siuntimas Kai tik užmezgamas ryšys su valdymo prietaisu, „Grohe“ programa gali

®

adapterio atstata

Ilgas mygtuko paspaudimas (10–20 sek.)

- ryšys nutraukiamas;

- suporavimo sąrašas ištrinamas;

- Bluetooth® adapteris paleidžiamas iš naujo;

- sistema išsijungia (muzika, apšvietimas (maks. 60 sek. delsa), garai).

naudojant „Grohe“ programą.

siųsti garsą į sistemą.

71

Kliūtys / barjerai

Taip paženklintų prietaisų negalima išmesti
su buitinėmis atliekomis, o reikia išmesti atskirai
laikantis atitinkamų šalies įstatymų.

Eksploatuojant nepalankiomis aplinkos sąlygomis, pastatuose
/ patalpose su gelžbetonio sienomis, plieno ir geležies
konstrukcijomis arba netoli metalinių kliūčių (pvz., baldų),
gali sutrikti ir nutrūkti „Bluetooth“ ryšys.

Trukdžių šaltiniai

Aukšto dažnio komponentai, naudojantys tą pačią dažnio
juostą (2,4 GHz) (pvz.,: W-LAN prietaisai, telefonai ir pan.),
bei atsispindinčios bangos (pvz., nuo baldų, sienų ir pan.) gali
daryti įtaką ryšio kokybei (žr. gamintojo dokumentus!).

Barjerų tipas Trikdymo ar slopinimo potencialas

Mediena
Plastikas

Žemas

Stiklas

Vanduo
Plytos

Vidutinis

Marmuras

Tinkas
Betonas

Aukštas

Neperšaunamas stiklas

Metalas Labai aukštas

Triktis Priežastis Pagalbinė priemonė

Negalima suporuoti • Įvestas netinkamas PIN kodas

• Jau užmegztas ryšys su kitu valdymo
prietaisu

•Nėra ryšio / ryšys nutrūko

• Ryšio zonoje yra trukdžių šaltinis

• Ryšio perdavimo zonoje yra kliūtis

Nepavyksta užmegzti
ryšio

• Jau užmegztas ryšys su kitu valdymo
prietaisu

•Nėra ryšio / ryšys nutrūko

• Ryšio zonoje yra trukdžių šaltinis

• Ryšio perdavimo zonoje yra kliūtis

Bluetooth® adapteris

nerodomas valdymo
prietaiso Bluetooth

sąraše

Eksploatuojant

• Valdymo prietaisas ne ryšio zonoje

• Jau užmegztas ryšys su valdymo

®

prietaisu

• Bluetooth

• Bluetooth

®

adapteris neįsijungia

®

adapteris sugedęs

• Ryšio zonoje yra trukdžių šaltinis

nebepavyksta valdyti

• Ryšio perdavimo zonoje yra kliūtis

®

- Patikrinkite PIN kodą ant Bluetooth

adapterio

(lipduke)

- Nutraukite ryšį ir suporuokite iš naujo

- Valdymo prietaisą grąžinkite į ryšio zoną

- Pašalinkite trukdžių šaltinį (žr. gamintojo
dokumentus!)

- Pašalinkite kliūtis

- Nutraukite ryšį ir suporuokite iš naujo

-Grįžkite į ryšio zoną

- Pašalinkite trukdžių šaltinį (žr. gamintojo
dokumentus!)

- Pašalinkite kliūtis

- Valdymo prietaisą grąžinkite į ryšio zoną

- Nutraukite ryšį su valdymo prietaisu. Tada vėl
sujunkite.

- Patikrinkite, kaip sumontuota

- Paleiskite iš naujo

- Pašalinkite trukdžių šaltinį (žr. gamintojo
dokumentus!)

- Pašalinkite kliūtis

Bluetooth

neveikia

®

adapteris

• Jungiamasis dangtelis ištrauktas,
neprijungta išorinė sąsaja

Išmetimo nuorodos

-Uždėkite jungiamąjį dangtelį (C), žr. I
atlenkiamąjį puslapį

72

RO

Indicație: Înaintea instalării, citiți manualul de montare al unității

Acest produs respectă prevederile cuprinse
în directivele CE aferente.

de comandă. Acesta conține informații importante pentru
instalarea sigură şi corespunzătoare, împreună cu alte module.

Informații privind siguranța

Pericol de electrocutare!

Evitați pericolele cauzate de cabluri de conexiune

Android:

• Direct cu dispozitivul de comandă, prin intermediul Google
Play Store (trebuie să aveți la dispoziție o conexiune
wireless la internet și un cont Google).

• Prin www.play.google.com (este necesar un cont Google).

•Prin codul QR

deteriorate. În caz de deteriorare, cablul de conexiune
trebuie înlocuit de către producător, de un atelier
de service al acestuia sau de o persoană cu calificare
similară.

• Instalarea trebuie realizată numai în spații protejate
împotriva înghețului.

• La curățare, adaptorul Bluetooth

®

nu trebuie stropit direct

Manualul de utilizare al aplicației poate fi descărcat
de pe www.grohe.com/tpi/f-digital-deluxe.

sau indirect cu apă.

®

• Distanța dintre adaptorul Bluetooth

și unitatea de comandă

nu trebuie să depășească 4,5 metri.

• Copiilor și adulților cu deficiențe fizice, intelectuale și/sau
senzoriale le este interzisă utilizarea produsului, dacă sunt
nesupravegheați.

• Persoanelor care se află sub influența alcoolului sau
a drogurilor le este interzisă utilizarea produsului.

Domeniul de utilizare/Funcționarea

•Interfață pentru comanda luminii, a muzicii și a aburului.

Compatibilă cu dispozitivele de comandă Apple și Android,

®

cu Bluetooth

versiunea 2.1 + EDR (se va lua în considerare
limitarea aplicației). Aplicația necesară este disponibilă gratuit
în iTunes Store și în Google Play.

Specificații tehnice

• Alimentare electrică: 12 V c.c.

• Putere absorbită:1W

®

• Putere de ieșire: Bluetooth

®

• Bluetooth

• Bluetooth

- Versiunea: 2.1 + EDR

®

- Distanță de transmisie: aprox. 10 m

clasa de specificație 2

(în funcție de condițiile de mediu)

• Codec audio acceptat: SBC

®

• Profil Bluetooth

acceptat: A2DP, SPP

Certificare și conformitate

Instalarea adaptorului Bluetooth

Montarea și racordarea, a se vedea paginile pliante I, II și III.

Se va respecta desenul cu cote de pe pagina pliantă I.
Reinstalare, a se vedea pagina pliantă II.
Instalarea trebuie să se facă în afara cabinei de abur, într-o

zonă accesibilă.

Adaptorul Bluetooth
de frecvență 2,4 GHz.
A se evita instalarea în apropierea dispozitivelor cu aceeași
bandă de frecvență (de exemplu dispozitive W-LAN, telefoane
DECT etc. (respectați documentația producătorului!)).

Dotare ulterioară (posibilă numai cu unitatea de comandă
36 397), a se vedea pagina pliantă III.

1. Opriți alimentarea cu energie a întregului sistem.

2. Deconectați conectorii la unitatea de comandă.

3. Înlocuiți unitatea de comandă (36 358) cu unitatea
de comandă compatibilă Bluetooth

4. Reconectați conectorii pentru adaptorul Bluetooth
și modulele disponibile.

5. Alimentați cu tensiune întregul sistem.

Interfață externă (system shut down)

Prin intermediul interfeței externe se poate efectua o repornire
sau o resetare a adaptorului Bluetooth

®

funcționează în banda

concepută în forma unui contact normal închis, care poate
fi utilizat cu comutatoare sau butoane disponibile în comerț.

1. Opriți alimentarea cu energie a întregului sistem.

Declarațiile de conformitate pot fi solicitate la următoarea
adresă:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Instalarea aplicației

Apple:

• Direct cu dispozitivul de comandă, prin intermediul App

2. Îndepărtați calota de continuizare (C), a se vedea pagina
pliantă I.

3. Realizați conexiunea dintre interfața externă și comutator
sau buton, prin intermediul cablului 47 868 000 (accesorii
speciale) (max. 5 m).

4. Alimentați cu tensiune întregul sistem.

În cazul în care nu este utilizată interfața externă, calota
de continuizare trebuie să rămână conectată!

Store (trebuie să aveți la dispoziție o conexiune wireless
la internet și un cont Apple).

• Prin iTunes în iTunes Store (iTunes trebuie să fie instalat
pe computer și este necesar un cont Apple).

•Prin codul QR

®

®

(36 397).

®

. Interfața este

®

73

Pairing

XXXX

A

B

C

Pairing înseamnă prima cuplare între două dispozitive

Bluetooth

efectuată corect. Pentru o conexiune Bluetooth
între un dispozitiv de comandă și adaptorul Bluetooth

nu este posibil pairingul.

1. Activați Bluetooth

2. Alegeți din Lista Bluetooth

3. Introducerea și confirmarea codului PIN.

4. Conexiunea este stabilită automat.

5. La realizarea cu succes a conexiunii, LED-ul (A) de

Utilizarea tastei Resetare (A) și vizualizarea prin intermediul LED-ului de stare (B)

®

. De aceea, este necesar ca instalarea să fie

®

pe dispozitivul de comandă.

®

xxxx Grohe SPA.

xxxx reprezintă numărul format din 4 cifre (codul PIN)
care va fi afișat.

pe adaptor se aprinde intermitent, 1x albastru scurt.

®

deja activă

®

,

Codul PIN este distinct pentru fiecare adaptor și este imprimat
și pe o etichetă, pe partea din spate a carcasei.

Acesta este format din ultimele patru cifre ale numărului
de serie. Codul PIN nu poate fi schimbat!

După pairingul realizat cu succes, introducerea PIN nu mai este
necesară la o nouă încercare de conectare. În cazul conexiunii
existente și a aplicației activate, LED-ul de pe adaptor se
aprinde continuu în culoarea albastru. Pot fi asociate maximum
8 dispozitive. La conectarea unui al nouălea dispozitiv,
dispozitivul cel mai puțin folosit este șters din listă.

Funcție Vizualizare

În curs de utilizare

Repornirea adaptorului LED-ul se aprinde în roșu timp

Resetarea adaptorului LED-ul se aprinde în roșu,

În stare de funcționare LED oprit
Modulul este alimentat cu tensiune LED-ul se aprinde în roșu timp

Acționarea continuă a tastelor
sau tragerea capacului (C)

LED-ul luminează continuu
albastru

de 3 sec.

se stinge, roșu, albastru, roșu

de 1 sec.
LED-ul clipește intermitent în roșu

Gama de funcții

Funcție Descriere

Schimbarea dispozitivului de comandă Dispozitivul de comandă este deconectat (conexiune închisă/inactivă).

După 10 sec., noul dispozitiv de comandă poate fi conectat.

Prioritizarea conexiunilor

Vizibilitatea adaptorului Bluetooth
Repornirea adaptorului Bluetooth

(Întregul sistem se oprește)

Resetarea adaptorului Bluetooth

(Întregul sistem se oprește)

Transfer date De îndată ce este stabilită conexiunea cu un dispozitiv de comandă,

Stream audio De îndată ce este stabilită conexiunea cu un dispozitiv de comandă, un stream

®

®

®

Astfel vă veți asigura că utilizarea, în orice moment, poate fi făcută numai
prin intermediul unui dispozitiv de comandă.

Adaptorul Bluetooth® este vizibil întotdeauna.

Apăsați tasta scurt (mai puțin de 3 sec.):

- Conexiunea este întreruptă

- Adaptorul Bluetooth

- Sistemul se oprește (muzică, lumină (cu întârziere de max. 60 sec.), abur)

Apăsați tasta mai lung (10-20 sec.):

- Conexiunea este întreruptă

- Lista de pairing este ștearsă

- Adaptorul Bluetooth

- Sistemul se oprește (muzică, lumină (cu întârziere de max. 60 sec.), abur)

sistemul poate fi utilizat cu aplicația Grohe.

audio poate fi transmis către sistem, prin intermediul unei aplicații Grohe

®

pornește din nou

®

pornește din nou

74

Obstacole/bariere

Aparatele cu acest marcaj nu se evacuează
la gunoiul menajer. Ele trebuie evacuate separat
la deșeuri conform reglementărilor specifice
fiecărei țări.

La operarea în condiții de mediu nefavorabile, în clădiri/
camere cu pereți din beton armat, oțel și cadre din fier sau în
apropierea obstacolelor (de exemplu piese de mobilier) din
metal, recepția Bluetooth poate fi perturbată și întreruptă.

Surse de interferențe

Componentele RF care utilizează aceeași bandă de frecvență
(2,4 Ghz) (de exemplu: dispozitive W-LAN, telefoane etc.),
precum și undele reflectorizante (de exemplu generate de
piese de mobilier, pereți etc.), pot afecta calitatea recepției
(respectați documentația producătorului!).

Tipul barierei Posibile interferențe și ecranări

Lemn
Materiale plastice

Redus

Sticlă

Apă
Cărămidă

Mediu

Marmură

Ipsos
Beton

Ridicat

Sticlă anti-glonț

Metal Foarte înalt

Defecțiune Cauză Soluție

Pairing imposibil • PIN introdus greșit

- Verificați codul PIN de pe adaptorul Bluetooth
(etichetă)

• Există deja o conexiune la alt dispozitiv

- Deconectați și efectuați din nou pairingul

de comandă

• Nicio recepție/conexiune nu este
întreruptă

• Surse de interferențe în zona de recepție

- Readuceți dispozitivul de comandă în zona
de recepție

-Dezactivați sursa de interferențe (respectați
documentația producătorului!)

• Obstacol în traseul de propagare

- Îndepărtați obstacolul de pe traseul de propagare

®

Conexiune imposibilă • Există deja o conexiune la alt dispozitiv

de comandă

• Nicio recepție/conexiune nu este
întreruptă

• Surse de interferențe în zona de recepție

• Obstacol în traseul de propagare

®

• Dispozitiv de comandă în afara zonei

Adaptorul Bluetooth
nu apare în lista de
dispozitive de comandă

Bluetooth

®

de recepție

• Există deja o conexiune la un dispozitiv
de comandă

®

• Adaptorul Bluetooth

nu este alimentat

cu tensiune

• În caz de eroare la adaptorul Bluetooth

Anularea comenzii

• Surse de interferențe în zona de recepție

în timpul funcțiunii

• Obstacol în traseul de propagare

Adaptor Bluetooth
nefuncțional

®

•Trageți calota de continuizare și
nu conectați nicio interfață externă

Indicații privind evacuarea la deșeuri

- Deconectați și efectuați din nou pairingul

-Reveniți în zona de recepție

-Dezactivați sursa de interferențe
(respectați documentația producătorului!)

- Îndepărtați obstacolul de pe traseul de propagare

- Readuceți dispozitivul de comandă în zona
de recepție

-Detașați conexiunea la dispozitivul de comandă.
Apoi reconectați.

- Verificați instalarea

®

- Reporniți

-Dezactivați sursa de interferențe (respectați
documentația producătorului!)

- Îndepărtați obstacolul de pe traseul de propagare

- Utilizați calota de continuizare (C), a se vedea
pagina pliantă I

75

CN

注意：在安装之前，请阅读控制装置的安装指南。其中包含有

本产品符合欧盟相关规定的要求。

关在与其他组件组合安装时的安全性和专业性的重要信息。

安全说明

当心触电！
避免因连接线破损而产生危险。如果发现连接线破
损，必须由制造商或其客户服务部门或具备同等资质
的人员负责更换。

• 只能在无霜房间内安装。

®

• 清洁时，切勿用水直接或间接喷淋 Bluetooth

®

• Bluetooth

连接器和控制装置之间的最大距离不能超过

连接器。

4.5 米。

• 有残疾、智障和 / 或感官障碍的儿童或成人不得在无人监护

的情况下使用本产品。

• 本产品不得由饮酒或嗑药后的人员使用。

应用 / 功能

灯光、音乐和蒸汽的操控界面

•
与装有 Bluetooth

®

2.1 版 + EDR 的 Apple 和 Android 设备兼容

（需考虑 应用程序的限制）。您可在 iTunes Store 和、Google

Play Store 免费获取所需应用程序。

技术参数

• 电源： 12 伏直流电

• 耗电量： 1 瓦

• 输出： Bluetooth

®

• Bluetooth

• Bluetooth

- 版本： 2.1 + EDR

® -

传输距离： 约 10 米

®

- 2 级

（取决于具体使用环境）

• 支持音频编码： SBC

®

• 支持 Bluetooth

- 配置文件： A2DP, SPP

认证与合规性

如需合规性声明，请向以下地址索取：

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Android：

• 直接通过本设备进入 Google Play Store （需要无线网络连接
和一个谷 Google 账号）。

• 登录 www.play.google.com （需要一个谷歌账号）。

• 借助 QR 代码

请登录 www.grohe.com/tpi/f-digital-deluxe 下载更多有关所
用 应用程序 的说明。

安装 Bluetooth® 连接器
安装和连接，请参见折页 I、 II 和 III。

请参见折页 I 上的三维视图。
全新安装，请参见折页 II。

必须在蒸汽房外容易进入的区域进行安装。 Bluetooth

工作频率为 2.4GHz。应避免在具有相同工作频率设备 （例如无线设备、无线
电话等）附近安装 （遵循制造商文档中的说明）。

® 连接器的

改装 （仅限控制装置 36 397），请参见折页 III。

1. 断开整个系统的电源。

2. 松开当前连接至控制装置的接头。

®

3. 将控制装置 (36 358) 替换成 Bluetooth

- 激活控制装置

(36 397)。

4. 重新连接 Bluetooth

®

连接器和当前组件。

5. 接通整个系统的电源。

外部接口

®

可通过外部接口重启或重设 Bluetooth

连接器。可将该接口设

为断开触点，用作常规 NC （常闭）型开关或按钮。

1. 断开整个系统的电源。

2. 卸下旁路 (C)，请参见折页 I。

3. 用电缆 47 868 000 （专用附件）将开关或按钮连接到外部接
口 （最长 5 米）。

4. 接通整个系统的电源。

如果未使用外部接口，则必须连接桥接触点！

安装 应用程序

Apple：

• 直接通过本设备进入 应用程序 商店 （需要无线网络连接和
一个 Apple 账号）。

• 通过 iTunes 访问 iTunes Store （计算机需安装 iTunes 并需
要一个 Apple 账号）。

• 借助 QR 代码

76

对偶

XXXX

A

B

C

对偶是指两个 Bluetooth® 设备的首次耦合。这需要正确安装。
对于连接在终端设备和 Bluetooth

Bluetooth

1. 激活设备上的 Bluetooth

2. 从 Bluetooth

3. 输入 PIN 码并确认。

4. 将自动建立连接。

5. 连接无误时，连接器上的 LED (A) 将呈蓝色短暂闪烁一次。

®

，无需进行对偶。

®

列表中选择 xxx Grohe SPA。

将显示一组 4 位数 （PIN 码） xxxx。

®

连接器之间并已激活的

®

。

使用重设按钮 (A) 操作并通过状态 LED (B) 观察

功能 灯光信号

每个连接器仅有一组特定 PIN 码，并在其背面用标签标示。该
码是序列号的最后四位数字。不得更改 PIN 码！

对偶成功后，尝试建立新连接时将不再要求输入 PIN 码。应用
程序 连接并激活后，连接器上的 LED 将呈蓝色持续亮起。最
多可对偶 8 个设备。如果要运行第 9 个设备，则会从列表中删
除最少使用次数最少的设备。

操作
重启连接器 LED 呈红色亮起 3 秒钟

重设连接器 LED 呈红色亮起、熄灭、红色亮

操作就绪 LED 熄灭
为组件供电 LED 呈红色亮起 1 秒钟
按钮被持续按下或桥接触点被移除 LED 呈红色闪烁

LED 持续呈蓝色亮起

起、蓝色亮起、红色亮起

功能

功能 描述

更换设备 设备将退出 （连接关闭 / 禁用）。

10 秒后，新设备将登录。

连接优先顺序

®

Bluetooth

重启 Bluetooth

（整个系统关闭）

连接器的可视性 Bluetooth® 连接器始终处于可视状态。

®

连接器

这样可确保随时操作单个设备。

短时按下按钮 （不超过 3 秒）：

- 连接将中断

- Bluetooth

- 系统关闭 （音乐、灯光 （最长 60 秒延迟）、蒸汽）

®

连接器重启

重设 Bluetooth

（整个系统关闭）

数据传输 设备一旦连接，便可通过 Grohe App 操作系统。
音频流 设备一旦连接，便可通过 Grohe App 将音频流发送至系统。

®

连接器

按住按钮 （10 秒至 20 秒）：

- 连接将中断

- 将清空对偶列表

- Bluetooth

- 系统关闭 （音乐、灯光 （最长 60 秒延迟）、蒸汽）

®

连接器重启

77

障碍物

此类设备不属于生活废弃物，必须根据相关国家 /
地区法规单独进行废弃处理。

请按照国家规定处理废旧电池。

在不利的环境下操作时，例如有钢筋混凝土墙建筑物 / 室内、
钢铁架或金属障碍物 （如家具设备）附近， Bluetooth 接收可
能会收到干扰或中断。

无线电频率反射和吸收

使用相同的频率 (2.4GHz) 的 RF 射频组件

（如无线设备、电话等）可能会影响接收的质量 （遵循制造商

文档中的说明！）。

.

障碍物类型 潜在的屏障物
木板

合成材料

低处

玻璃
水

砖块

介质

大理石
石膏

混凝土

高处

防弹玻璃
金属 极高处

故障 原因 排除方法

无法对偶 •PIN 输入不正确

• 已连接其他设备

• 无接收 / 连接中断

• 接收区域受到干扰

• 传输路径中有障碍物

无法连接 • 已连接其他设备

• 无接收 / 连接中断

• 接收区域受到干扰

• 传输路径中有障碍物

®

Bluetooth

显示在设备 Bluetooth
列表中

连接器并未

• 设备位于接收范围外

®

• 设备已经建立连接

• Bluetooth

• Bluetooth

®

连接器未接通电源

®

连接器故障

操作中断 • 接收区域受到干扰

• 传输路径中有障碍物

Bluetooth

®

连接器不工

• 卸下旁路时并未连接外部接口 - 建立桥接触点 (C)，请参见折页 I。

作

®

- 检查 Bluetooth

连接器上的 PIN 码 （标签）

- 断开并再次对偶

- 将设备移回到接收范围内

- 关闭干扰源

（遵循制造商文档中的说明）

- 从无线电波路径中移除

- 断开并再次对偶

- 将设备移回到接收范围内

- 关闭干扰源

（遵循制造商文档中的说明）

- 从无线电波路径中移除

- 将设备移回至接收范围

- 断开设备并再次连接

- 检查安装情况

- 重启

- 关闭干扰源

（遵循制造商文档中的说明）

- 从无线电波路径中移除

处置说明

78

UA

Указівка: Перед установленням прочитайте інструкцію

Цей виріб відповідає вимогам відповідних
директив ЄС.

змонтажу пристрою керування. У цій інструкції міститься
важлива інформація щодо безпечного професійного
встановлення пристрою керування в поєднанні
зподальшими модулями.

Правила безпеки

Небезпека ураження електричним струмом!

Не використовуйте пристрій із пошкодженим
зовнішнім кабелем. Якщо зовнішній кабель
пошкоджено, його повинен замінити виробник,
працівник центру обслуговування клієнтів або
інша кваліфікована особа.

Android:

• Безпосередньо за допомогою пристрою керування через
Google Play Store (потрібна наявність бездротового
мережевого сполучення та облікового запису на Google).

• Через www.play.google.com (потрібен обліковий запис
на Google).

• Через QR-код.

• Встановлення приладу дозволено лише в приміщеннях
зплюсовою температурою.

• Під час очищення не можна допускати прямого
чи опосередкованого потрапляння води на адаптер

Bluetooth

• Відстань між адаптером Bluetooth

®

.

®

та пристроєм

керування повинна складати максимум 4,5 м.

• Дітям, а також дорослим із фізичними, розумовими та/

або сенсорними порушеннями не дозволяється
користуватися виробом без догляду.

• Забороняється користування виробу особам, що
знаходяться під впливом алкоголю або наркотичних
засобів.

Сфера застосування/функція

• Інтерфейс для керування світлом, музикою та парою.

Сумісний з пристроями керування Apple й Android
з Bluetooth

®

-версією 2.1 + EDR (враховуйте обмеження,

що встановлено застосунком). Необхідний застосунок
надається безкоштовно в магазині iTunes Store та в Google

Play store.

Технічні характеристики

• Напруга живлення:12В пост. струму

• Споживана потужність:1Вт

• Вихідна потужність: Bluetooth

• Bluetooth

• Bluetooth

®

-версія:2.1 + EDR

®

-відстань пересилання: прибл. 10 м

®

-специфікація, клас 2

(залежно від умов навколишнього середовища)

• Аудіокодек, що підтримується: SBC

• Профілі Bluetooth

®

, що підтримуються:A2DP, SPP

Допуск і відповідність стандартам

Надіслати запит на отримання сертифікатів про
відповідність можна за вказаною нижче адресою:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Встановлення застосунку

Apple:

• Безпосередньо за допомогою пристрою керування через
App Store (потрібна наявність бездротового мережевого
сполучення та облікового запису на Apple).

• Через iTunes в магазині iTunes Store (iTunes має бути

встановлено на комп’ютері, та потрібен обліковий запис
на Apple).

• Через QR-код.

Інструкцію з експлуатації застосунку можна завантажити
на www.grohe.com/tpi/f-digital-deluxe.

Встановлення адаптера Bluetooth

®

Монтування та підключення, див. складаний аркуш I, II і III.
Дотримуйтеся розмірів, що вказані на складаному аркуші І.

Нове встановлення, див. складаний аркуш II.
Встановлення слід виконувати за межами котельні у зоні

доступу.
Адаптер Bluetooth

®

працює в діапазоні частот 2,4 ГГц.

Слід уникати встановлення поблизу пристроїв з таким
самим діапазоном частот (напр., пристрої W LAN, телефони
DECT та ін. (враховуйте документацію виробника!)).

Додаткове оснащення (можливе тільки з пристроєм
керування 36 397), див. складаний аркуш III.

1. Відключіть загальну систему від напруги.

2. Від’єднайте існуючі штекерні з’єднання з пристроєм
керування.

3. Замініть
керування (36 397) з Bluetooth

4. Поновіть штекерні з’єднання з адаптером Bluetooth

пристрій керування (36 358) на пристрій

®

.

®

та існуючими модулями.

5. Подайте напругу на загальну систему.

Зовнішній інтерфейс (system shut down)

Через зовнішній інтерфейс можна виконувати повторний

®

запуск або перезавантаження адаптера Bluetooth

.

Інтерфейс сконструйований як розмикальний контакт, який
можна використовувати із звичайними перемикачами або
кнопкою.

1. Відключіть загальну систему від напруги.

2. Видаліть ковпачок для захисту від короткого замикання
(C), див. складаний аркуш I.

3. З’єднайте зовнішній інтерфейс та перемикач або кнопку
за допомогою кабелю 47 868 000 (спеціальне приладдя)
(макс. 5 м).

4. Подайте напругу на загальну

систему.

Якщо зовнішній інтерфейс не використовується, ковпачок
для захисту від короткого замикання повинен залишатися
на своєму місці!

79

Сполучення

XXXX

A

B

C

Сполучення - це перше з’єднання між двома пристроями

Bluetooth

встановлення. За наявності вже активованого з’єднання

Bluetooth
Bluetooth

1. Активуйте Bluetooth

2. Виберіть із списку Bluetooth

3. Введіть та підтвердіть PIN-код.

4. З'єднання виконується автоматично.

5. Якщо з’єднання успішно завершене, світлодіод (A)

Експлуатація кнопки перезавантаження (A) і візуалізація за допомогою світлодіода (B)

®

. Умовою для цього є правильно виконане

®

між пристроєм керування та адаптером

®

сполучення неможливе.

xxxx означає 4-значне число (PIN-код),

що відображується.

на адаптері блимає синім світлом 1 раз.

®

на пристрої керування.

®

xxxx Grohe SPA.

PIN-код індивідуальний для кожного адаптера та

додатково нотується на наклейці на задньому боці корпусу.
Мова йде про останні чотири цифри серійного номера.

код неможливо змінити!

PIN-

За умови успішного сполучення під час повторної спроби
з’єднання введення PIN-кода вже не потрібно. За наявного
з’єднання та активованого застосунку світлодіод на адаптері
світиться синім. Можливе сполучення для 8 пристроїв
максимально. Під час реєстрації 9-го пристрою із списку
видаляється пристрій, що найрідше використовується.

Функція Візуалізація

Поточна експлуатація

Повторний запуск адаптера Світлодіод світиться червоним

Перезавантаження адаптера Світлодіод світиться червоним,

Готовність до експлуатації Світлодіод вимикається

Модуль був забезпечений
напругою

Тривале натиснення на кнопку,
або ковпачок (C) видалений

Світлодіод світиться синім

3 секунди

вимикається, світиться
червоним, синім, червоним

Світлодіод світиться червоним
1 секунду

Світлодіод блимає червоним

Діапазон функцій

Функція Опис

Заміна пристрою керування Пристрій керування видаляється із списку (з’єднання завершене/

Визначення пріоритетів з’єднання

Видимість адаптера Bluetooth

®

вимкнене).
Через 10 секунд можна реєструвати новий пристрій керування.

Забезпечується можливість експлуатації кожної миті тільки через
один пристрій керування.

Адаптер Bluetooth® завжди видимий.

Повторний запуск адаптера Bluetooth

(загальна система вимикається)

Перезавантаження адаптера Bluetooth

(загальна система вимикається)

Пересилання даних Після з’єднання з пристроєм керування системою можна керувати

Аудіопотік Після з’єднання з пристроєм керування в систему можна відправляти

®

Коротке натискання на кнопку (не більше 3 с):

- з'єднання переривається;

- адаптер Bluetooth

- система вимикається (музика, світло (із затримкою макс. 60 с), пара).

®

Тривале натискання на кнопку (10-20 с):

- з'єднання переривається;

- список сполучення видаляється;

- адаптер Bluetooth

- система вимикається (музика, світло (із затримкою макс. 60 с), пара).

через застосунок Grohe App.

аудіопотік через застосунок Grohe App.

®

запускається повторно;

®

запускається повторно;

80

Перешкоди/бар’єри

Пристрої з цією позначкою забороняється
викидати разом із побутовим сміттям,
їх необхідно утилізувати відповідно
до чинного законодавства даної країни.

Під час експлуатації в несприятливих умовах
навколишнього середовища, в будівлях/приміщеннях
з залізобетонними стінами, стальними або металевими
рамами або поблизу перешкод (напр., предмети
умеблювання) з металу приймання Bluetooth може

Джерела завад

Високочастотні компоненти, що використовують такий
самий діапазон частот (2,4 ГГц) (напр.: пристрої W-LAN,
телефони та ін.), а також відбиті хвилі (напр., від предметів
умеблювання, стін та ін.) можуть впливати на якість
приймання (враховуйте документацію виробника!).

працювати із завадами або перериватися.

Вид бар’єру Потенціал створення завад або екранування

Дерево
Пластик

Низький

Скло

Вода
Цегла

Середній

Мармур

Штукатурка
Бетон

Високий

Куленепробивне скло

Метал Дуже високий

Несправність Причина Спосіб усунення

Сполучення

• Неправильне введення PIN-коду

неможливе

• Вже існує з’єднання з іншим пристроєм
керування

• Немає приймання/з'єднання перервано

• Джерело завад в зоні приймання

• Перешкода на лінії радіозв’язку

З’єднання неможливе • Вже існує з’єднання з іншим пристроєм

керування

• Немає приймання/з'єднання перервано

• Джерело завад в зоні приймання

лінії радіозв’язку

®

не забезпечений

Адаптер Bluetooth
з’являється в списку

Bluetooth

®

пристрою

®

не

керування

• Перешкода на

• Пристрій керування за межами зони

приймання

• Вже існує з’єднання з іншим пристроєм
керування

• Адаптер Bluetooth
напругою

Експлуатація

• Випадок виявлення помилки адаптера

Bluetooth

• Джерело завад в зоні приймання

®

переривається в
поточному режимі

• Перешкода на лінії радіозв’язку

®

- Перевірте PIN-код на адаптері Bluetooth
(наклійка)

- Перервіть з’єднання та виконайте сполучення

повторно

- Поверніть пристрій керування в зону
приймання

- Деактивуйте джерело завад (враховуйте
документацію виробника!)

- Видаліть перешкоду на лінії радіозв’язку

- Перервіть з’єднання та виконайте сполучення

повторно

- Поверніться в зону приймання

- Деактивуйте джерело завад
(враховуйте документацію виробника!)

- Видаліть перешкоду на лінії радіозв’язку

- Поверніть пристрій керування в зону

приймання

- Розірвіть з’єднання з пристроєм керування.
Потім виконайте повторне з’єднання.

- Перевірте встановлення

- Виконайте повторний запуск

- Деактивуйте джерело завад
(враховуйте документацію виробника!)

- Видаліть перешкоду на лінії радіозв’язку

®

• Видалений ковпачок для захисту від

Адаптер Bluetooth
не функціонує

короткого замикання та не підключений
зовнішній інтерфейс

Указівки щодо утилізації

81

- Вставте ковпачок для захисту від короткого
замикання (C), див. складаний аркуш I

RUS

Примечание: Перед установкой прочтите инструкцию

Данное изделие удовлетворяет требованиям
соответствующих директив ЕС.

по монтажу блока управления. В ней содержится важная
информация о безопасной профессиональной установке
блока в сочетании с дальнейшими модулями.

Информация по технике безопасности

Опасность поражения электрическим током!

Не допускайте использования поврежденного
соединительного провода. В случае повреждения
соединительного провода он должен быть
заменен производителем, сервисной службой
производителя или специалистом
соответствующей квалификации.

• Установку разрешается производить только
вобогреваемых помещениях.

• При очистке нельзя нельзя допускать прямого или
косвенного попадания брызг воды на переходник

Bluetooth

• Расстояние между переходником Bluetooth

®

.

®

и блоком

управления должно составлять максимум 4,5 м.

• Детям, а также взрослым с физическими, умственными

и/или сенсорными ограничениями нельзя пользоваться
изделием без присмотра.

• Запрещается использовать изделие лицам, находящимся
под воздействием алкоголя или наркотических средств.

Область применения/функция

• Интерфейс для управления освещением, музыкой
и паром.

Совместим с устройствами управления Apple и Android
с Bluetooth

®

-версией 2.1 + EDR (учитывайте ограничения,

установленные приложением). Необходимое приложение
предлагается бесплатно в магазине iTunes Store и в Google

Play store.

Технические данные

• Электропитание:12Впост. тока

• Потребляемая мощность:1Вт

• Выходная мощность: Bluetooth

• Bluetooth

®

-версия:2.1 + EDR

• Дальность передачи Bluetooth

®

-спецификация Class 2

®

: прим. 10 м

(в зависимости от условий окружающей среды)

• Поддерживаемый аудиокодек: SBC

• Поддерживаемые профили Bluetooth

®

:A2DP, SPP

Допуск к эксплуатации и соответствие
стандартам

Сертификаты соответствия можно запросить
по указанному ниже адресу:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Установка приложения

Apple:

• Непосредственно с помощью используемого устройства
через App Store (необходимо наличие беспроводного
сетевого соединения и учетной записи на Apple).

• Через iTunes в iTunes Store (на компьютере должен быть
установлен iTunes, и необходимо наличие учетной
записи на Apple).

• Через QR-код.

Android:

• Непосредственно с помощью используемого устройства
через Google Play Store (необходимо наличие
беспроводного сетевого подключения и учетной
записи на Google).

• Через www.play.google.com (необходимо наличие
учетной записи на Google).

• Через QR-код.

Инструкцию по пользованию приложением можно
загрузить на www.grohe.com/tpi/f-digital-deluxe.

Установка переходника Bluetooth

®

Установка и подсоединение, см. складные листы I, II и III.
См. чертеж с размерами на складном листе I.

Новая установка, см. складной лист II.
Установка должна осуществляться за пределами паровой

кабины в доступной области.

®

Переходник Bluetooth

работает в диапазоне частот 2,4 ГГц

Следует избегать установки вблизи устройств с таким же
диапазоном частот (напр., W-LAN-устройства, телефоны
DECT и т. п. (учитывайте документацию производителей!)).

Дооснащение (возможно только с блоком управления
36 397), см. складной лист III.

1. Выключите напряжение в общей системе.

2. Отсоедините имеющиеся штекерные соединения
от блока управления.

3. Блок управления (36 358) замените на
(36 397), совместимый с Bluetooth

4. Подсоедините штекеры к переходнику Bluetooth

блок управления

®

.

®

иимеющимся модулям.

5. Включите напряжение в общей системе.

Внешний интерфейс (system shut down)

Через внешний интерфейс может осуществляться
повторный запуск или перезагрузка переходника

®

Bluetooth

. Интерфейс выполнен в виде размыкающего
контакта, который может использоваться с обычными
переключателями или манипулятор.

1. Выключите напряжение в общей системе.

2. Снимите колпачок для защиты от короткого замыкания

(C), см. складной лист I.

3. Соедините внешний интерфейс и переключатель или

манипулятор с помощью кабеля 47 868 000
(специальные принадлежности) (макс. 5 м).

4. Включите напряжение в общей

системе.

Если внешний интерфейс не используется, колпачок
для защиты от короткого замыкания должен оставаться
вставленным!

82

Сопряжение

XXXX

A

B

C

Сопряжение означает первое соединение между двумя
устройствами Bluetooth

правильно выполненная установка. При уже активированном
соединении Bluetooth
и адаптером Bluetooth

1. Активируйте Bluetooth

2. Выберите из списка Bluetooth
xxxx означает 4-значную цифру (PIN-код), которая

отображается.

3. Введите и подтвердите PIN-код.

4. Соединение устанавливается автоматически.

5. При удачном завершении соединения светодиод (A)
на переходнике моргнет синим светом 1 раз.

Использование кнопки перезагрузки (A) и визуальное отображение статуса с помощью светодиода (B)

®

. Условием для этого является

®

между используемым устройством

®

сопряжение невозможно.

®

на используемом устройстве.

®

xxxx Grohe SPA.

PIN-код индивидуальный для каждого переходника

и дополнительно записывается на наклейке на обратной
стороне корпуса.

Это последние четыре цифры серийного номера. PIN-код

невозможно изменить!

успешном сопряжении во время повторной попытки

При
соединения ввод PIN-кода уже не требуется. При
существующем соединении и активированном приложении
светодиод на переходнике горит синим светом.
Сопряжение возможно максимум для 8 устройств.
При регистрации 9-го устройства из списка удаляется
устройство, которое используется реже всего.

Функция Визуальное отображение

Текущее использование

Повторный запуск переходника Светодиод горит красным светом

Перезагрузка переходника Светодиод горит красным

Готов к эксплуатации Светодиод выключен

Напряжение модуля включено Светодиод горит красным светом

Длительное нажатие кнопки, или
удален колпачок (С)

Светодиод горит синим светом

в течение 3 сек.

светом, выключается, горит
красным, синим, красным светом

в течение 1 сек.

Светодиод мигает красным
светом

Диапазон функций

Функция Описание

Замена устройства управления Используемое устройство удаляется из списка (соединение

Определение приоритета соединения

Видимость переходника Bluetooth
Повторный запуск переходника Bluetooth

(общая система отключается)

Перезагрузка переходника Bluetooth

(общая система отключается)

Передача данных Сразу же после установления соединения с используемым

Аудиопоток Сразу же после установления соединения с используемым

®

®

завершено/деактивировано)
Через 10 сек. можно зарегистрировать новое устройство.

Обеспечивается возможность использования в любой момент только
с помощью одного устройства.

Переходник Bluetooth® всегда видимый.

®

Краткое нажатие на кнопку (менее 3 сек.):

- соединение прерывается;

- переходник Bluetooth® перезапускается;

- система отключается (музыка, освещение (с задержкой макс. 60 сек),

пар).
Длительное нажатие на кнопку (10–20 сек.):

- соединение прерывается;

- список сопряжения удаляется;

- переходник Bluetooth® перезапускается;

- система отключается (музыка, освещение (с задержкой макс. 60 сек),

пар).

устройством системой можно управлять с помощью приложения

Grohe App.

устройством в систему можно пересылать аудиопоток через
приложение Grohe App.

83

Препятствия/барьеры

Устройства с данным обозначением

не относятся к бытовым отходам. Они
должны быть утилизированы в соответствии

спредписаниями соответствующей страны.

При эксплуатации в неблагоприятных условиях
окружающей среды, в зданиях/помещениях с
железобетонными стенами, стальными и металлическими
рамами или вблизи препятствий (напр., предметов
мебели) из металла прием Bluetooth может иметь помехи

Источники помех

Высокочастотные компоненты, которые используют тот же
диапазон частоты (2,4 ГГц) (напр.: устройства W-LAN,
телефоны и т. п.), а также отражающие волны (напр., от
предметов мебели, стен и т. п.) могут влиять на качество
приема (учитывайте документацию изготовителя!).

или прерываться.

Вид барьера Потенциал создания помех или экранирования

Дерево
Пластик

Низкий

Стекло

Вода
Кирпич

Средний

Мрамор

Штукатурка
Бетон

Высокий

Пуленепробиваемое стекло

Металл Очень высокий

Неисправность Причина Устранение

Сопряжение
невозможно

Соединение
невозможно

Переходник

Bluetooth

не появляется
всписке Bluetooth

®

®

используемого
устройства

Управление прервано
в текущем режиме
эксплуатации

• Неправильный ввод PIN-кода

• Уже существует соединение с другим

устройством

• Нет приема/соединение прервано

• Источник помех в зоне приема

• Препятствие на линии мобильной

связи

• Уже существует соединение с другим
устройством

• Нет приема/соединение прервано

• Источник помех в зоне приема

• Препятствие на линии мобильной

связи

• Устройство за пределами зоны приема

• Уже существует соединение с другим

устройством

®

• Переходник Bluetooth

не

обеспечивается напряжением

• Ошибка переходника Bluetooth

®

• Источник помех в зоне приема

• Препятствие на линии мобильной

связи

- Проверьте PIN-код на переходнике Bluetooth
(наклейка)

- Прервите соединение и выполните
сопряжение повторно

- Верните устройство обратно в зону приема

- Деактивируйте источник помех (учитывайте
документацию производителя!)

- Удалите препятствие на линии мобильной

связи

- Прервите соединение

и выполните

сопряжение повторно

- Вернитесь в зоне приема

- Деактивируйте источник помех (учитывайте
документацию производителя!)

- Удалите препятствие на линии мобильной

связи

- Верните устройство обратно в зону приема

- Прервите соединение с устройством. Затем
выполните повторное соединение.

- Проверьте установку

- Выполните повторный запуск

- Деактивируйте источник помех
(учитывайте документацию производителя!)

- Удалите препятствие на линии мобильной

связи

®

Переходник

Bluetooth

®

не функционирует

- Колпачок для защиты от короткого
замыкания удален, и не подсоединен
внешний интерфейс

Указание по утилизации

- Вставьте колпачок для защиты от короткого
замыкания (С), см. складной лист I

84

USA

CDN

Note: Read the installation instructions for the control unit prior

to installation. These contain important information for safe and
professional installation in combination with other modules.

The Ethernet- and the power supply cable are included in
the scope of delivery. Use only these genuine parts.

Safety notes

Danger of electric shock!

Avoid danger due to damaged connection cables.
In the case of damage, the connection cable must
be replaced by the manufacturer or its customer
service department or an equally qualified person.

• To comply with the emissions requirements shielded
management Ethernet cables and couplers must be used!
The coupler is part of the delivery of the control unit 36 397.

• Installation is only possible in frost-free rooms.

•The Bluetooth
sprayed with water when cleaning.

• The maximum permissible distance between the Bluetooth
adapter and the control unit is 14.8 ft (4,5m).

• Children and adults with physical, mental and/or sensory
impairments must not use the product unsupervised.

• The product must not be used by people under the influence
of alcohol or drugs.

®

adapter must not be directly or indirectly

Applications/function

• Interface for controlling light, music and steam.

Compatible with Apple and Android devices with Bluetooth
version 2.1+EDR (limitation by App to be considered). The
required App is available for free in the iTunes Store and the
Google Play store.

®

Technical data

• Power supply: 12 V DC

• Power consumption: 1 W

•Output: Bluetooth

• Bluetooth

• Bluetooth
(depending on the environments)

• Supported audio codec: SBC

• Supported Bluetooth

®

- version: 2.1 + EDR

® -

Transmission distance: about 32.8 ft (10m)

®

- profile: A2DP, SPP

®

- Class 2

Compliance statement (part 15.19)

This device complies with part 15 of the FCC Rules and with
Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this device
must accept any interference received, including interference
that may cause undesired operation.

Le présent appareil est conforme aux CNR d'Industrie Canada
applicables aux appareils radio exempts de licence.
L'exploitation est autorisée aux deux conditions suivantes:
(1) l'appareil ne doit pas produire de brouillage, et (2)
l'utilisateur de l'appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est susceptible d'en
compromettre le fonctionnement.

Warning (part 15.21)

Changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to
operate the equipment.

Tout changement ou toute modification qui ne serait pas
approuvé expressément par la partie responsable de la
conformité peut annuler l’autorisation d’utilisation de
l’équipement de l’utilisateur.

RF Exposure (OET Bulletin 65)

To comply with FCC RF exposure requirements for mobile
transmitting devices, this transmitter should only be used or
installed at locations where there is at least 7 7/8'' (20cm)
separation distance between the antenna and all persons.

Information to the User (Part 15.105 (b))

Note: This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to part 15
of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and
can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no
guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try
to correct the interference by one or more of the following
measures:

®

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and
receiver.

- Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.

- Consult the dealer or an experienced radio/TV technician for
help.

Installation of the App

Apple:

• Access the App Store directly from the device (requires a
wireless network connection and an Apple account).

• Access the iTunes Store via iTunes (requires iTunes to be
installed on the computer and an Apple account).

• Via QR code

Android:

• Access the Google Play Store directly from the device
(requires a wireless network connection and a Google
account).

• Via www.play.google.com (requires a Google account).

•Via QR code

Additional instructions for using the app can be downloaded
under www.grohe.com/tpi/f-digital-deluxe.

Installation of the Bluetooth® adapter

Fitting and connection, see fold-out pages I and II.

Refer to the dimensional drawing on fold-out page I.
New installation, see fold-out page II.
The installation must be done outside the steam cabin in an
accessible area. The Bluetooth

frequency band of 2.4GHz. The installation near devices with
the same frequency band (eg wireless devices, DECT phones,
etc. (observe manufacturer documentation)) should be
avoided.

®

adapter operates in a

85

External interface

XXXX

A

B

C

Via the external interface the Bluetooth
rebooted or resetted. It is adapted as a break contact, which
can be used with conventional nc (normally closed) type
switches or push buttons.

1. Turn the entire system free of voltage.

2. Remove Bypass (C), see fold-out page I.

3. Connect switch or push button with cable 47 868 000
(special accessorie) to the external interface
(max. 16.4 ft [5m]).

4. Supply the entire system with voltage.

If the external interface is not used, the bridging contact
must remain plugged in!

®

adapter can be

xxxx is the 4-digit number (PIN number) which will be
displayed.

3. Enter PIN number and confirm.

4. Connection will established automatically.

5. The LED (A) on the adapter flashes 1x blue for a short time
when connection is quite correct.

The PIN number is unique for each adapter and is additionally
documented with a sticker on the backside. These are the last
four digits of the serial number. The PIN number can not be

changed!

Pairing

Pairing means the first coupling between two Bluetooth®
devices. This requires a proper executed installation. For an

already active Bluetooth
device and the Bluetooth

1. Activate Bluetooth

2. Select xxx Grohe SPA from Bluetooth

®

connection between a terminal

®

adapter no pairing is possible.

®

on device.

®

list.

When successfully paired, the PIN is no longer required when
a new connection attempt. When connected and activated the
App LED on the adapter lights up blue continuously. A
maximum of 8 devices can be paired. When logging a 9th
device the most rarely used one will be deleted from the list.

Operation of the reset button (A) and Visualization by status LED (B)

Function Visualization

Operation takes place

Reboot of the adapter LED lights up red for 3 sec.

Reset of the adapter LED lights up red, off, red, blue, red

Ready for operation LED off

Modul is supplied with voltage LED lights up red for 1 sec.

Permanent press of button, or
bridging contact removed

LED lights permanently blue

LED flashes red

Functions

Function Describtion

Changing the device Device will be logged out (connection closed/inactive).

After 10sec. the new device can be logged in.

Prioritization of connections

®

®

adapter

adapter

Visibility of the Bluetooth
Reboot the Bluetooth

(Entire system turns off)

It will be ensured that the operation can take place only with a single device
at any time.

The Bluetooth® adapter is always visible.

Press the button shortly (less than 3 sec.):

- Connection will be interrupted

®

- Bluetooth

- System shuts down (Music, light (max. 60sec. delay), steam)

adapter reboots

Reset of the Bluetooth

(Entire system turns off)

Data transfer As soon as a device is connected, the system can be operated using the

Audio stream As soon as a device is connected, an audio stream can be sent to the

®

adapter

Press and hold the button (between 10 and 20sec.):

- Connection will be interrupted

- Pairing list will be cleared

- Bluetooth

- System shuts down (Music, light (max. 60sec. delay), steam)

Grohe App.

system by the Grohe App.

®

adapter reboots

86

Obstructions

This category of device does not belong in the
domestic waste, but must be disposed of
separately in accordance with the relevant local
national regulations.
Dispose of batteries in accordance with national
regulations.

For operation under adverse environments, in buildings /
rooms with reinforced concrete walls, steel and iron frame, or
near of obstructions (eg furniture) of metal, the Bluetooth
reception can be disturbed and interrupted.

Radio Frequency reflective and absorbing

RF components using the same frequency band of 2.4GHz
(eg wireless devices, phones, etc.) may affect the quality of
reception (observe the manufacturer´s documentation!).

.

Type of obstructions Interference or shielding potential

Wood
Synthetic material

Low

Glass

Water
Bricks

Medium

Marble

Plaster
Concrete

High

Bulletproof glass

Metal Very high

Fault Cause Remedy

Pairing not possible • PIN entry is not correct

• Another device is already connected

• No reception/connection interrupted

• Interferences in the reception area

• Obstacle in transmission path

Connection not
possible

• Another device is already connected

• No reception/connection interrupted

• Interferences in the reception area

• Obstacle in transmission path

®

Bluetooth

adapter

does not appear in

®

Bluetooth

list of

device

Interrupted while

• Device out of receiving range

• There is already a connection to a device

• Bluetooth

®

adapter not supplied with

voltage

®

• Failure at Bluetooth

adapter

• Interferences in the reception area

operating

• Obstacle in transmission path

Bluetooth

®

adapter

without function

• Bypass removed without external
interface connected

- Check PIN on the Bluetooth

®

adaptor (sticker)

- Disconnect and perform pairing again

- Turn back the device to receiving range

- Turn off the source of interference
(observe manufacturer´s documentation)

- Remove from radio path

- Disconnect and perform pairing again

- Turn back the device to receiving range

- Turn off the source of interference
(observe manufacturer´s documentation)

- Remove from radio path

- Device back to receiving range

- Disconnect the device, then connect again

- Check the installation

- Start reboot

- Turn off the source of interference
(observe manufacturer´s documentation)

- Remove from radio path

-Put in bridging contact (C), see fold-out page I.

Disposal instructions

87

USA

CDN

III

2014/03/21

www.grohe.com

D

&

[phone]

[e-mail]

A

&

[phone]

[e-mail]

AUS

Argent Sydney

&

+[phone]

Argent Melbourne

&

+[phone]

B

&

[phone]

[e-mail]

BG

&

[phone]

[e-mail]

CAU

&

[phone]

[e-mail]

CDN

&

[phone]

[e-mail]

CH

&

[phone]

[e-mail]

CN

&

[phone]

CY

&

[phone]

[e-mail]

CZ

&

[phone]

[e-mail]

DK

&

[phone]

[e-mail]

E

&

[phone]

[e-mail]

EST

&

[phone]

[e-mail]

F

&

[phone]

[e-mail]

FIN

&

[phone]

[e-mail]

GB

&

[phone]

[e-mail]

GR

&

[phone]

[e-mail]

H

&

[phone]

[e-mail]

HK

&

[phone]

[e-mail]

I

&

[phone]

[e-mail]

IND

&

[phone]

[e-mail]

IS

&

[phone]

[e-mail]

J

&

[phone]

[e-mail]

KZ

&

[phone]

[e-mail]

LT

&

[phone]

[e-mail]

LV

&

[phone]

[e-mail]

MAL

&

[phone]

[e-mail]

N

&

[phone]

[e-mail]

NL

&

[phone]

[e-mail]

NZ

&

+09/373 4324

P

&

[phone]

[e-mail]

PL

&

[phone]

[e-mail]

RI

&

[phone]

[e-mail]

RO

&

[phone]

[e-mail]

ROK

&

[phone]

[e-mail]

RP

&

[phone]

RUS

&

[phone]

[e-mail]

S

&

[phone]

[e-mail]

SGP

&

[phone]

[e-mail]

SK

&

[phone]

[e-mail]

T

&

[phone]

[e-mail]

TR

&

[phone]

[e-mail]

UA

&

[phone]

[e-mail]

USA

&

[phone]

[e-mail]

VN

&

[phone]

[e-mail]

BiH

AL

HR

KS

ME

MK

SLO

SRB

&

[phone]

[e-mail]

Eastern Mediterranean,
Middle East - Africa
Area Sales Office:

&

[phone]

[e-mail]

IR

OM

UAE YEM

&

[phone]

[e-mail]

Far East Area Sales Office:

&

[phone]

[e-mail]
