Grohe Ladylux Pro User Manual

English .....1

Français .....2

Español .....3

Design + Engineering GROHE Germany

Ladylux Pro

Ladylux Pro

96.743.031/ÄM 229481/03.14

32 28332 226

I

S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Entregue estas instrucciones al usario final de la grifería!

Please pass these instructions on to the end user of the fitting!

32 226 32 283

II

1

English

Application

Operation is possible in conjunction with:

• Pressurized storage heaters
Operation is not possible with:

• Low-pressure storage heaters (displace me nt water heaters)

Specification

• Max. flow

6.6 L/min or 1.75 gpm/60 psi

• Flow pressure

- min. 7.25 psi

- recommended 14.5 - 72.5 psi

- greater than 72.5 psi, fit pressure reducing valve

• Max. operating pressure 145 psi

• Test pressure 232 psi

• Temperature

- max. (hot water inlet) 176 °F

• Water connection: cold - RH hot - LH

• Deck thickness max. 2 3/8"

• Non reversible cartridge

Notes:

- Major pressure differences between cold and hot water supply
should be avoided.

- To be installed according to local codes and regulations.

- This faucet is not intended for the use with portable appliances.

Installation

Flush piping system prior and after installation of faucet
thoroughly!

Prepare sink faucet

Refer to the dimensional drawing on fold-out page I.

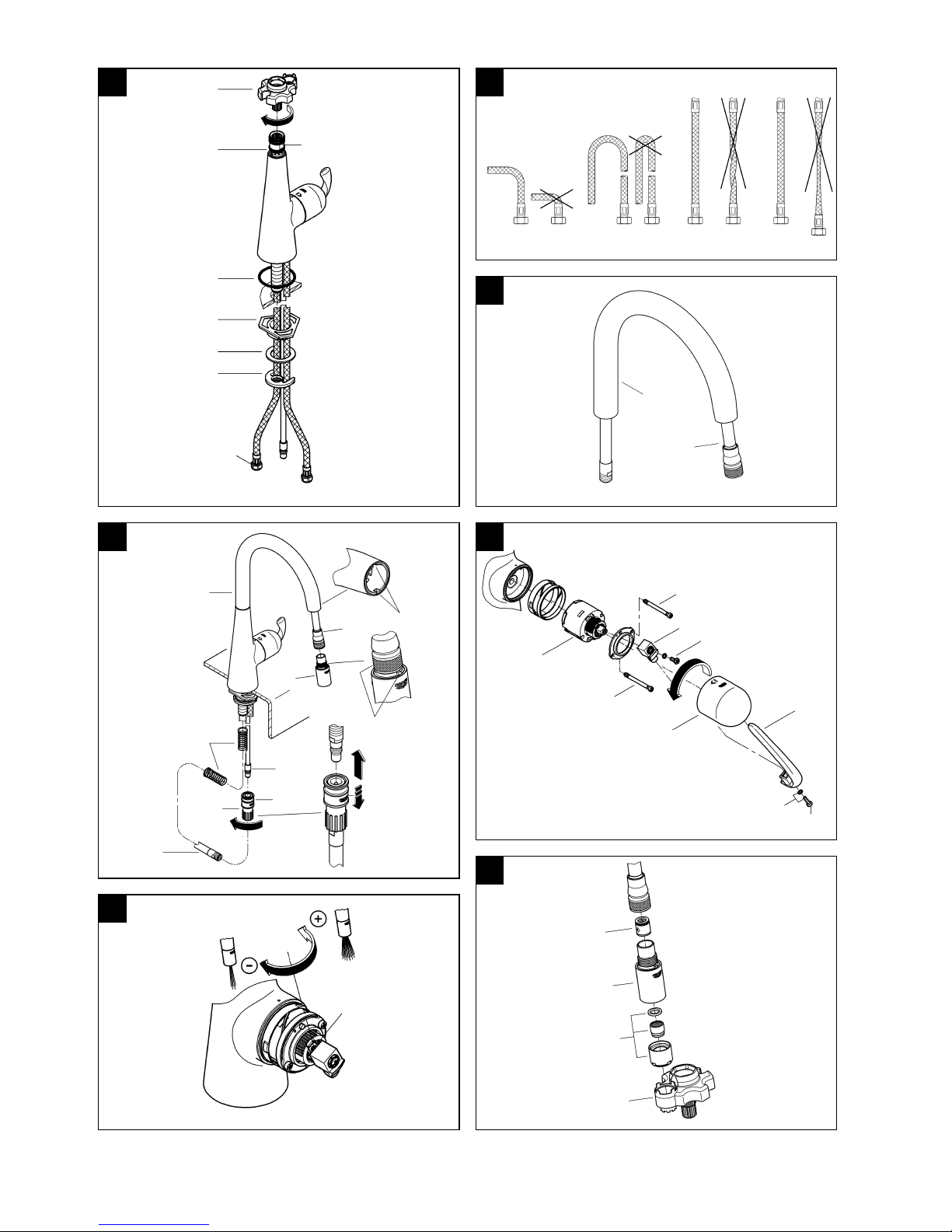

Mount sink faucet, see fold-out page III, Fig. [1].

1. Fit O-Ring (A).

2. Insert faucet into sink. Feed the connection hoses separately
through the sink.

3. Fit brace (B), if necessary, with washer (C) and connect nut (D)
with tube (E). To do this, insert fitting key (G) into tube (E) and
turn fitting key (G) clockwise to fa sten faucet.
(Tube may also have to be turned with an 22mm open ended
wrench.)

Note:

If brace (B) is omitted, deck thickness can be increased by 9/16"
to a total of 2 3/8".

Connect sink faucet, see Figs. [1] and [2].

- Cold water connection (marked blue) = right

- Hot water connection (marked red) = left

Avoid cross connection. The cartridge is not reve rsible.

Connect spray hose (H) and rinse spray (K),

see Figs. [3]

and [4].

1. Feed the spray hose (H) through the spout (J), see Fig. [3].

2. Feed the spray hose (H) through the faucet body from above and
fit spout (J) so that it snaps into place, see Fig. [4].

3. Connect the rinse spray (K) without using any additional seals to
the spray hose (H).

4. With rinse spray inserted slide on spring (L) onto spray hose (H)
from below.

5. Install the snap coupling (M) on the end of the spray hose (H)
and tighten by hand.

6. Pull the sleeve (M1) of the snap coupling (M) downwards and fit
to the union (N).

To ensure that the rinse spray (K) is correctly seated when
inserted, lug (J1) on the spout must engage i n recess on the rinse
spray (K1).

Open cold and hot water supply and check connections for
leakage!

Operation

1. Lever head

Slide lever to right = open (water flow)
Slide lever to left = closed
Slide lever towards front = cold water
Slide lever towards back = hot water

2. Rinse spray

Open faucet. Water will always emerge first from the flow
straightener.

Diverter button:
Switching to spray flow by pushin g the diverter button.
Turning off th e fa uc e t aut om atically diverts the water flow from

spray to flow straightener.

Flow rate limiter

This faucet is fitted with a flow ra te limiter, permitting an infinitely
variable individual reduction of the flow rate. The highest possible
flow rate is set by the plant before despatch.

The use of flow rate limiters in combination with hydraulic
instantaneous water heaters is not recommended.

To activate see "Replacing the cartridge" point 1 to 3, Figs. [5]
and [6].

Maintenance

Inspect and clean all parts, replace as necessary and grease with
special grease.

Shut off cold and hot water supply!
I. Replacing the cartridge, see fold-out page III, Fig. [5].

1. Remove fixing screw (O) using a 3mm allen wrench.

2. Pull off lever (P).

3. Turn cap (R) through 180° (slot pointing upwards) and pull of f the
cap.

4. Remove fixing screw (S) and pull off adjusting lever (T).

5. Remove screws (U) and detach complete cartridge (V).

6. Change the complete cartridge (V).

Assemble in reverse order.

Observe the correct installation position!

Make sure that the cartridge seals engage in the grooves on the
housing. Fit screws (U) and tighten evenly and alternately.

II. Flow straightener and spray, see fold-out page III, Fig. [7].

1. Unscrew rinse spray (K) and remove non-return valv e (W).

2. Unscrew flow straightener (X) with fitting key (G).

Assemble in reverse order.

Replacement parts, see fold-out page II ( * = special accessories).

Care

Instructions for care of this faucet will be found in the Limited
Warranty supplement.

2

Français

Domaine d'application

Le service est possible en combinaison avec:

• Des chauffe-eau à accumulateur sous pression
Le service n'est pas possible en combinaison avec:

• Des systèmes d'eau chaude à écoulement libre

Caractéristiques techniques

• Débit maxi.
6,6 l/min ou 1,75 g/min/4,1 bar

• Pression dynamique

- mini. 0,5 bar

- recommandée 1 - 5 bar

- supérieure à 5 bar, installer un réducteur de pression

• Pression de service maxi. 10 bar

• Pression d'épreuve 16 bar

• Température:

- maxi. (admission d’eau chaude) 80 °C

• Raccord d'eau: froide - à droite chaude - à gauche

• Longueur de serrage maxi. 60mm

• Cartouche non réversible

Remarques:

- Il convient d'éviter toute différence de pression importante entre

l'alimentation en eau froide et chaude.

- A installer conformément aux prescriptions et réglementations

locales.

- Ce robinet n'est pas destiné a être utilisé dans de s apareils

portatif.

Installation

Bien rincer les canalisations avant et après l’installation!
Préparer l'évier

Tenir compte de la cote du schéma sur la volet I.
Monter la robinetterie de l'évier, voir volet III, fig. [1].

1. Engager le joint torique (A).

2. Placer la robinetterie dans l'évier. Insérer les flexibles

d’alimentation l’un après l’autre dans les trous de l’évier.

3. Si nécessaire, insérer la plaque de stabilisation (B) avec la

rondelle (C) et visser l'écrou (D) par le tube fileté (E). Insérer la
clé de montage (G) dans le tube fileté (E) et la to urner vers la
droite pour fixer la robinetterie.
(Utiliser si nécessaire une clé plate de 22mm pou r tourner le
tube fileté).

Remarque:

Si on n'a pas d'étançon (B), la longueur de serrage peut être
augmentée de 15mm, soit 60mm au total.

Raccorder la robinetterie de l'évier, voir fig. [1] et [2].

- Raccordement d'eau froide (repère bleu) = droite

- Raccordement d'eau chaude (repère rouge) = gauche

Eviter de croisere les raccordements. La cartou che n'est pas
réversible.

Raccordement du flexible de douchette (H) et douchettette (K),
voir figs. [3] et [4].

1. Engager le flexible de douchette (H) dans le bec (J), voir fig. [3].

2. Introduire le flexible de douchette (H) par le haut dans le corps

du mitigeur, puis enfoncer le bec (J) jusqu'à ce qu'il s'enclenche,
voir fig. [4].

3. Raccorder la douchettette (K) sans joints supplémentaires au

flexible de douchette (H).

4. La douchettette étant encliquetée, pousser le ressort (L) par le

bas sur le flexible de douchette (H).

5. Visser le raccord rapide (M) sur le flexible de douche (H) et

serrer à la main.

6. Enfoncer la douille (M1) du raccord rapide (M) et enficher sur le

raccord (N).
Pour une bonne assise de la douchettette (K), l'ergot du bec (J1) et
la rainure doivent s'engager dans la douchette (K1).

Ouvrir l'arrivée d'eau froide et d'eau chaude et vérifi er
l'étanchéité des raccordements!

Utilisation

1. Tête de manoeuvre

Faire pivoter le levier vers la droite = pour ouvrir (l’eau coule)
Faire pivoter le levier vers la gauc he = pour fermer
Faire pivoter le levier vers l’avant = pour l’eau froide
Faire pivoter le levier vers l'arrière = pour l’eau chaude

2. Douchettette

Par principe, l'eau commence par s'écouler au brise-jet laminaire.
Bouton d'inverseur:

Appuyer le bouton d'inverseur pour obtenir un jet pluie.
La fermeture de la robinetterie entraîne automatiquement une

commutation du jet de la douchette à celui du brise-jet laminaire.

Limiteur de débit

Ce mitigeur est équipé d'un limiteur de débit . Celui-ci permet une
limitation individualisée, en continu, du débit. Le débit maximal est
préréglé en usine.

L'utilisation du limiteur de débit est déconseillée avec des
chauffe-eau instantanés à commande hydraulique.

Pour l'activer, voir "Remplacement de la cartouche", points 1 à 3,
fig. [5] et [6].

Maintenance

Contrôler toutes les pièces, les nettoyer, les remplacer si
nécessaire et les graisser avec de la graisse spéciale pour
robinetterie.

Fermer les arrivées d'eau chaude et d'eau froide!
I. Remplacement de la cartouche, voir volet III, fig. [5].

1. Dévisser la vis (O) avec une clé Allen de 3mm.

2. Déposer le levier (P).

3. Tourner le capot (R) de 180° (l'ouverture est dirigée vers le haut)
et tirer.

4. Dévisser la vis de fixation (S) et déposer le levier réglable (T).

5. Dévisser les vis (U) et enlev e r la cartouche (V) complète.

6. Remplacer la cartouche complète (V).

Montage dans l'ordre inverse.

Respecter la position de montage!

Veiller à ce que les joints de la cartouche s'engagent correctement
dans les logements du corps de robinetterie. Engager les vis (U) et
les serrer de manière homogène et en alternance.

II. Brise-jet laminaire et designer du jet, voir volet III, fig. [7].

1. Dévisser la douchettette (K) et enlever le clapet de non­retour (W).

2. Dévisser le brise-jet laminaire (X) avec la c lé de montage (G).

Montage dans l'ordre inverse.

Pièces de rechange, voir volet II (* = accessoires spéciaux).

Entretien

Vouz trouverez les instructions d'entretien de ce mitigeur dans le
supplément Garantie Limitée.

3

Español

Campo de aplicación

Es posible el funcionamiento en conjunción co n:

• Acumuladores de presión
No instalar con:

• Acumuladores de baja presión (calentadores de agua sin
presión)

Datos técnicos

• Caudal máx.

6.6 L/min o 1.75 gpm/60 psi

• Presión

- mín. 7.25 psi

- recomendada 14.5 - 72.5 psi

- si la presión es superior a 72.5 psi, se deberá

instalar una válvula reductora de presión

• Presión de utilización máx. 145 psi

• Presión de verificación 232 psi

• Temperatura

- máx. (entrada del agua caliente) 176 °F

• Acometida del agua: fria - a la derecha calie nte - a la izquierda

• Longitud de aprieta para fijación máx. 2 3/8“

• Cartucho irreversible

Notas:

- Deberán evitarse las diferencias de presión entre las acometidas
del agua fría y del agua caliente.

- A ser instalado conforme a códigos y reglamentos locales.

- Este mezclador no esta previsto para utilizar en enseres
móuiles.

Instalación

¡Purgar a fondo el sistema de tuberías antes y después de la
instalación!
Preparar la grifería

Respetar el croquis de la página despegable I.
Montar la grifería, véase la página desplegable III, fig. [1].

1. Colocar la junta tórica (A).

2. Introducir la grifería en el fregadero. Introducir los flexos de
conexión individualmente a través de l fregadero.

3. En caso necesario, colocar la placa estabiliz adora (B) con la
arandela (C) y unir la tuerca (D) al tubo de fijación (E). Para ello,
acoplar la llave de montaje (G) al tubo de fijación (E), y fijar la
grifería a base de girar la llave de montaje (G) hacia la de recha.
(En caso necesario, el tubo de fijación también puede girarse
con una llave de boca de 22mm).

Nota:

Si se omite la placa tensora (B), la longitud de fijación puede
incrementarse 9/16" para totalizar 2 3/8".

Conectar la grifería, véanse las figs. [1] y [2].

- Acometida del agua fría (marca azul) = a la derecha

- Acometida del agua caliente (marca roja) = a la izquierda

Evite coneciones cruzadas. El cartucho no es reversible.
Conectar el flexo de la teleducha (H) y la teleducha (K), véanse

las figs. [3] y [4].

1. Pasar el flexo de la teleducha (H) por el tubo de salida (J), véase
la fig. [3].

2. Pasar desde arriba el flexo de la teleducha (H) a través del
cuerpo de la grifería, e introducir el tubo de salida (J) hasta que
quede encajado, véase la fig. [4].

3. Conectar la teleducha (K) sin utilizar juntas adicionales por el
flexo de la teleducha (H).

4. Con la teleducha colocada, pasar desde abajo el muelle (L) por
el flexo de la teleducha (H).

5. Enroscar manualmente el adaptador para toma rápida (M ) al
flexo (H) de la teleducha y apretarlo sólo con la mano.

6. Presionar hacia abajo el casquillo (M1) del adaptador para toma
rápida (M), y encajar en la pieza de empalme (N).

Para un correcto montaje de la teleducha (K), deberán encajar uno
dentro de otra la leva (J1) del caño y la ranura (K1) de la teleducha.

¡Abrir las llaves de paso del agua fría y del agua caliente y
comprobar la estanqueidad de las conexiones!

Manejo

1. Cabezal de la palanca

Girar la palanca hacia la derecha = abierta (sale el agua)
Girar la palanca hacia la izquierda = cerrada
Girar la palanca hacia delante = agua fría
Girar la palanca hacia atrás = a gua caliente

2. Teleducha

El agua sale por principio primeramente por el regulador de flujo
laminar.

Botón selector:
Cambiar a chorro de ducha manteniendo pulsado el botón selector.
Al cerrar el monomando se pasa automáticamente de chorro de
ducha a chorro regulador de flujo.

Limitador de caudal

Este monomando está equipado con una limitación de caudal.
Gracias a ello es posible una limitación individual del caudal sin
escalonamientos. El ajuste de fábric a corresponde al máximo
caudal posible.

No es recomendable la aplicación de la limitación del caudal
en combinación con calentadores instantáneos con control
hidráulico.

Para la regulación, véase "Cambio del cartucho" puntos 1 a 3,
figs. [5] y [6].

Mantenimiento

Revisar todas las piezas, limpiarlas, sustituirlas en caso necesario
y engrasarlas con grasa especial para grifería.

¡Cerrar las llaves de paso del agua fría y del agua caliente!
I. Cambio del cartucho, véase la página desplegable III, fig. [5].

1. Desenroscar el tornillo de sujeción (O) con una llave macho
hexagonal de 3mm.

2. Quitar la palanca (P).

3. Girar la tapa (R) 180° (la abertura quedará hacia arriba) y
extraerla.

4. Desenroscar el tornillo de sujeción (S) y quitar la articulación (T).

5. Desenroscar los tornillos (U) y extraer el cartucho (V) completo.

6. Cambiar el cartucho (V) completo.

El montaje se efectúa en el orden inverso.

¡Atender a la posición de montaje!

Hay que asegurarse de que las juntas del cartucho encajen en las
entallas del cuerpo del monomando. Enroscar los tornillos (U) y
apretarlos con uniformidad y alternativamente.

II.Regulador de flujo laminar y aro de salida, véase la página
desplegable III, fig. [7].

1. Desenroscar la teleducha (K) y quite el válvula antirretorno (W).

2. Desenroscar el regulador de flujo laminar (X) con la llave de
montaje (G).

El montaje se efectúa en el orden inverso.
Componentes de sustitución, véase la página desplegable II

(* = accesorios especiales).

Cuidados periódicos

En el suplemento Garantía a Limitada encontrará las instrucciones
relativas al cuidado de esta ba te ría.

III

3

H

J

6

2.5mm

4

J

N

L

J1

K1

H

H

M

M1

K

1.

2.

3.

G

7

W

X

K

5

P

R

S

T

U

V

O

U

180°

3mm

1

A
B

D

E

G

C

22mm

16mm

2

www.grohe.com

2013/10/22

D

&

[phone]

[e-mail]

A

&

[phone]

[e-mail]

AUS

Argent Sydney

&

+[phone]

Argent Melbourne

&

+[phone]

B

&

[phone]

[e-mail]

BG

&

[phone]

[e-mail]

CAU

&

[phone]

[e-mail]

CDN

&

[phone]

[e-mail]

CH

&

[phone]

[e-mail]

CN

&

[phone]

CY

&

[phone]

[e-mail]

CZ

&

[phone]

[e-mail]

DK

&

[phone]

[e-mail]

E

&

[phone]

[e-mail]

EST

&

[phone]

[e-mail]

F

&

[phone]

[e-mail]

FIN

&

[phone]

[e-mail]

GB

&

[phone]

[e-mail]

GR

&

[phone]

[e-mail]

H

&

[phone]

[e-mail]

HK

&

[phone]

[e-mail]

I

&

[phone]

[e-mail]

IND

&

[phone]

[e-mail]

IS

&

[phone]

[e-mail]

J

&

[phone]

[e-mail]

KZ

&

[phone]

[e-mail]

LT

&

[phone]

[e-mail]

LV

&

[phone]

[e-mail]

MAL

&

[phone]

[e-mail]

N

&

[phone]

[e-mail]

NL

&

[phone]

[e-mail]

NZ

&

+09/373 4324

P

&

[phone]

[e-mail]

PL

&

[phone]

bLuro@gr

ohe.com.pl

RI

&

[phone]

[e-mail]

RO

&

[phone]

[e-mail]

ROK

&

[phone]

[e-mail]

RP

&

[phone]

RUS

&

[phone]

[e-mail]

S

&

[phone]

[e-mail]

SGP

&

[phone]

[e-mail]

SK

&

[phone]

[e-mail]

T

&

[phone]

[e-mail]

TR

&

[phone]

[e-mail]

UA

&

[phone]

[e-mail]

USA

&

[phone]

[e-mail]

VN

&

[phone]

[e-mail]

BiH

AL

HR

KS

ME

MK

SLO

SRB

&

[phone]

[e-mail]

Eastern Mediterranean,
Middle East - Africa
Area Sales Office:

&

[phone]

[e-mail]

IR

OM

UAE YEM

&

[phone]

[e-mail]

Far East Area Sales Office:

&

[phone]

[e-mail]
