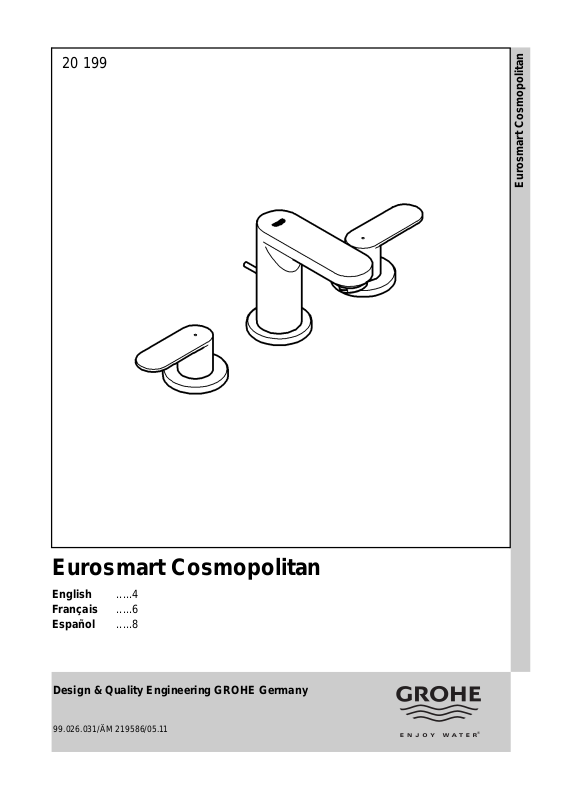

Page 1
20 199
Eurosmart Cosmopolitan
Eurosmart Cosmopolitan
English .....1
English .....4
Français .....2
Français .....6
Español .....3
Español .....8
Design & Quality Engineering GROHE Germany
99.026.031/ÄM 219586/05.11
Page 2
Please pass these instructions on to the end user of the fitting!
S.v.p remettre cette instruction à l'utilisateur de la robinetterie!
Entregue estas instrucciones al usario final de la grifería!
1
I
Page 3
II 2
Page 4
1
2
3
E
H
D
G
F
B1
B2
C
B
I
m
m
2
3
m
m
4
2
A
*19 017
13mm
J
4
L
K
1
9
m
m
5
E
A
A1
3
Page 5
English
Application
Operation is possible in conjunction with:
- Pressurized storage heaters
Operation is not possible with:
- Low-pressure storage heaters
(displacement water heaters)
Technical data
• Max. flow
5.7 L/min or 1.5 gpm/60 psi
• Flow pressure
- min. 7.25 psi
- recommended 14.5 - 72.5 psi
- greater than 72.5 psi, fit with pressure reducing valves
• Max. operating pressure 145 psi
• Test pressure 232 psi
• Temperature
- max. (hot water inlet) 176 °F
• Water connection cold - Right hand
hot - Left hand
Note
Major pressure differences between cold and hot water supply
should be avoided.
Spout, see fig. [2] to [4].
1. Place the escutcheon (F) and the ring (G) on the spout (H)
from bottom, observe the right position of the ring (G), and
insert the spout (H) through the basin hole from above , see
fig. [2].
2. Place the fastening set (I) against the bottom of the basin
and fasten with nut (J). Tighten nut (J) with a 13mm socket
wrench.
3. Connect flexible hoses (K) to the side valves, see figs. [3]
and [4].
Mount lift rod and pop-up drain, see fig. [3].
1. Insert the lift rod (L) through the spout.
2. Fit pop-up drain (28 957), see page 2.
Ensure that flange of pop-up drain is sealed.
Connect wideset
Connect the side valves to the water supply. Insure the
supplied washers are used for all connections.
The cold water supply should be connected on th e right side
valve (marked blue) and the hot water supply to the left valve
(marked red).
Open cold and hot water supply and check connections
for leakage!
Installation

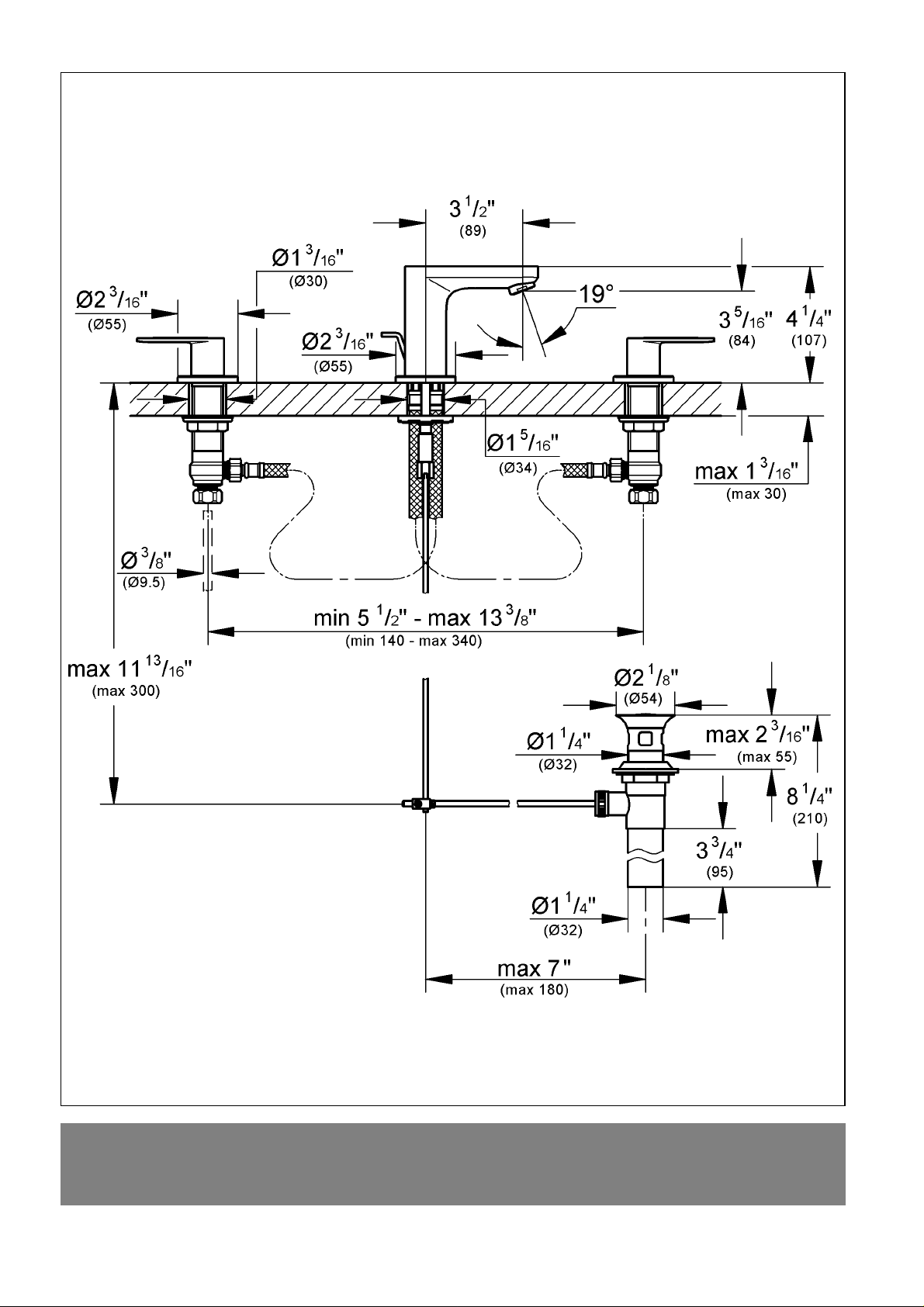

See dimensional drawing on page 1.
Flush piping system prior and after installation of faucet
thoroughly!

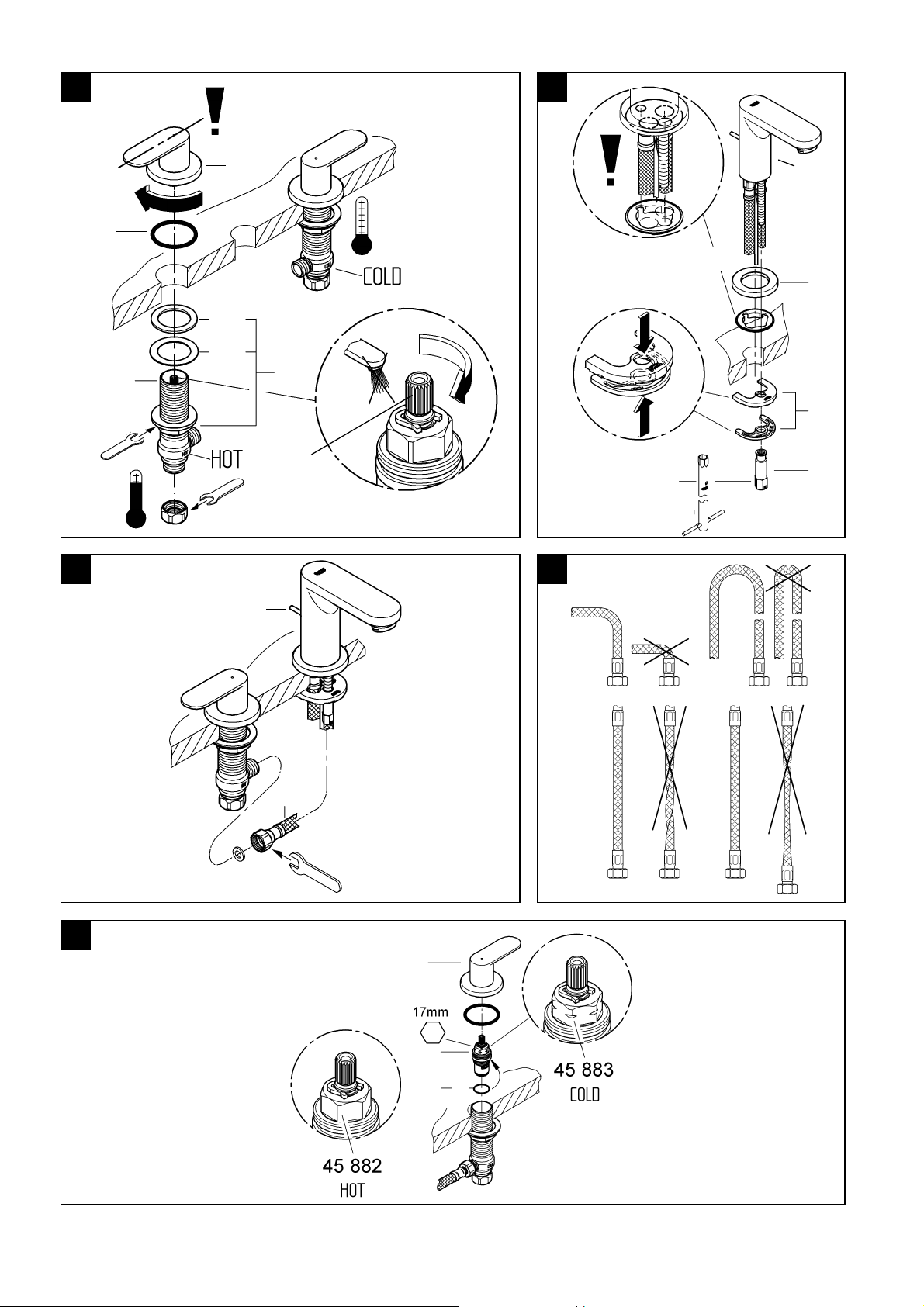

Side valves, see fig. [1].
• V alve with a groo ve on the to p ed ge of the h ead part (A) and
in addition marked with blue tape should be mounted on the
right (cold water) side.
• Valve without a groove on the top edge of the headpart (A)
and in addition marked with red tape should be mounted on
the left (hot water) side.
1. Screw the mounting set (B) to the botto m of the thread of the
side valve (C).
Make sure that the rubber washer (B1) is on the top of the
fiber washer (B2).
2. Insert the side valve (C) through the basin hole from below.
3. Close the headparts (clockwise f or th e h ot side an d cou nterclockwise for the cold side).
4. Place the escutcheon O-ring (D) on the basin and screw
down the handle with ring (E) until it stops.
Be sure that the handle points away from the spout.
5. Tighten the mounting set (B) from be low to secure the va lve.
Maintenance
Inspect and clean all parts, replace as necessary and grease
with special grease.
Shut off cold and hot water supply.
I. Ceramic headpart, see fig [5].
1. Remove handle (E).
2. Unscrew the ceramic headpart (A) using a 17mm wrench.
3. Change complete ceramic headpart (A) or O-ring (A1).
Observe the different replacement part numbers of the
headparts.
II. Flow regulator, see page 2.
Unscrew and clean flow regulator (13 955).
Assemble in reverse order.

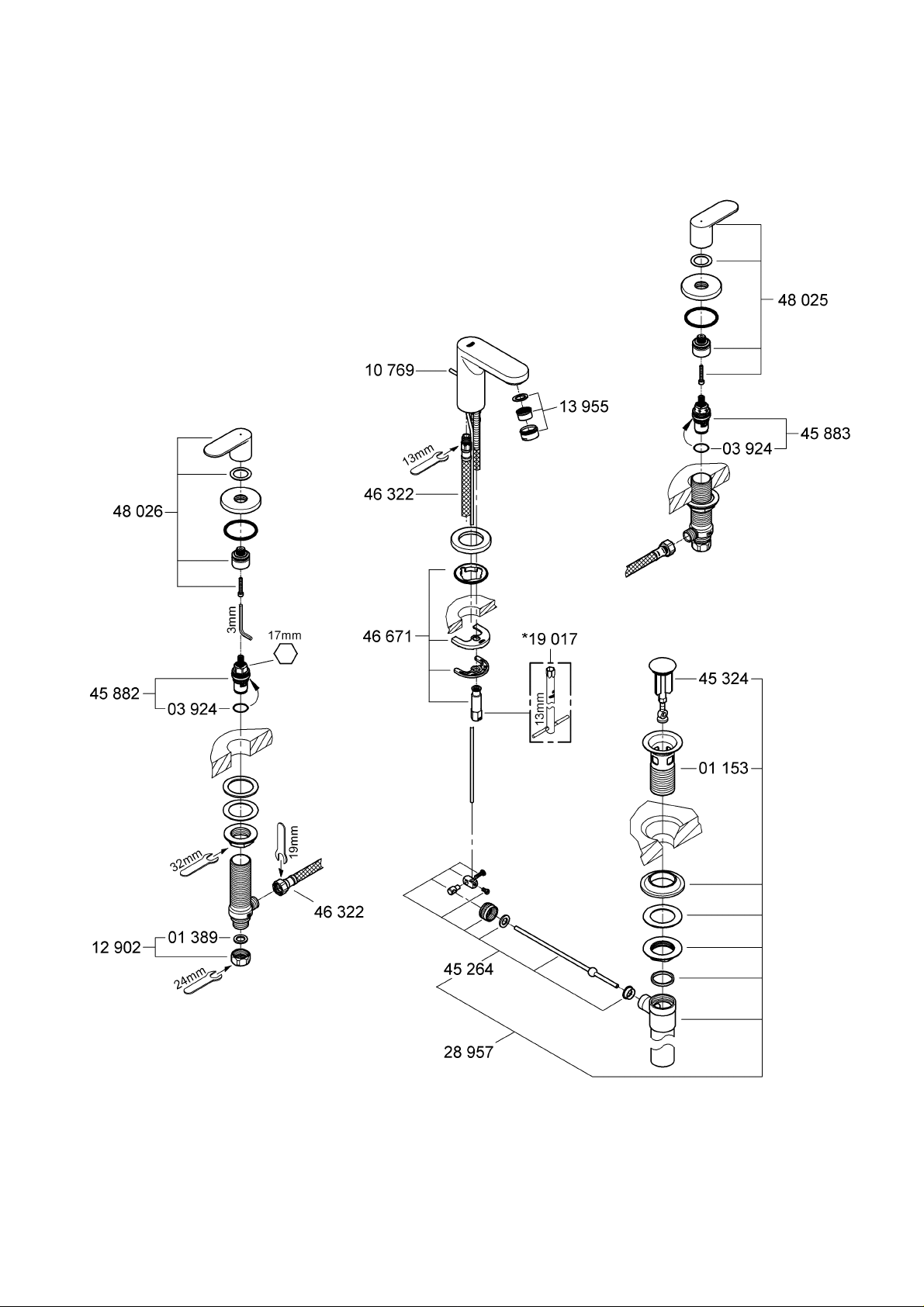

Replacement parts, see page 2 ( * = special accessories).
Care
Instructions for care of this faucet will be found in the Limited
Warranty supplement.
4
Page 6
1
2
3
E
H
D
G
F
B1
B2
C
B
I
m
m
2
3
m
m
4
2
A
*19 017
13mm
J
4
L
K
1
9
m
m
5
E
A
A1
5
Page 7
Français
Domaine d'application
Le service est possible en combinaison avec:
- Des chauffe-eau à accumulateur sous pression
Le service n'est pas possible en combinaison avec:
- Des systèmes d'eau chaude à écoulement libre
Caractéristiques techniques
• Débit maxi. 5,7 l/min ou 1,5 g/min/4,1 bar
• Pression dynamique
- mini. 0,5 bar
- recommandée 1 - 5 bar
- supérieure à 5 bar, mise en place d'un réducteur de
pression
• Pression de service maxi. 10 bar
• Pression d'épreuve 16 bar
• Température
- maxi. (admission d'eau chaude) 80 °C
• Raccord d'eau froide - à droite
chaude - à gauche
Remarque
Il convient d'éviter toute différence de pression importante
entre l'arrivée d'eau froide et chaude.
Bec, voir fig. [2] à [4].
1. Placer la rosace (F) et la bague (G) sur le bec (H) p ar le bas,
veiller à la bonne position de la bague (G), et insérer le
bec (H) dans l’orifice de lavabo par le haut, voir fig. [2].
2. Poser le jeu de fixation (I) fond du lavabo et le fixer avec
l'écrou (J). Visser l'écrou (J) avec une clé Allen de 13mm.
3. Brancher les flexibles (K) sur les robinets d'arrêt, voir fig. [ 3]
et [4].
Montage de la tirette et de la garniture de vidage,
voir fig. [3].
1. Insérer la tirette (L) dans le bec.
2. Monter la garniture de vidage (réf. 28 957), voir le page 2.
Vérifier l'étanchéité de la bonde de vidage.
Brancher la robinetterie
Raccorder les robinets d'arrêt à l'alimentation en eau.
S'assurer que toutes les rondelles fournies sont utilisées pour
les raccords.
L'arrivée d'eau froide doit être raccordée au robinet droit
(repéré en bleu) et l'arrivée d'eau chaude au robinet gauche
(repéré en rouge).
Montage
Tenir compte de la cote du schéma sur le page 1.
Bien rincer les canalisations avant et après l’installation!
Robinets d'arrêt, voir fig. [1].
• Le robinet avec une rainure sur le capot (A) et repéré p ar du
ruban bleu doit être posé sur le côté droit (eau fro i de).
• Le robinet sans rainure sur le capot (A) et repéré par du
ruban rouge doit être posé sur le côté gauche (eau chaude).
1. Visser au préalable la fixation (B) sur le robinet d'arrêt (C) de
la d'au d'assembleur.
Assurez-vous que la rondelle en caoutchouc (B1) est sur le
dessus de la rondelle de fibre (B2).
2. Introduire le robinet d'arrêt (C) dans le trou du lavabo, par le
bas.
3. Étroit les têtes (dans le sens des aiguilles d'une montre pour
le côté chaud et dans le sens contraire des aiguilles d'une
montre pour le côté froid).
4. Placer le joint torique de la rosace (D) sur le lavabo et visser
la poignée avec rosace (E) jusqu'en butée.
Installez la poignée (E) sur la tige de la tête (A) et soyez sûr
que la poignée se dirige loin du bec.
5. Serrer au préalable la fixation (B) par le dessous pour fixer
le robinet.
Ouvrir les arrivées d'eau chaude et d'eau froide et vérifier
l'étanchéité des raccords.
Maintenance
Contrôler, nettoyer et, si nécessaire, remplacer les pièces.
Les graisser avec une graisse spéciale.
Fermer les arrivées d'eau froide et d'eau chaude.
I. Tête en céramique, voir fig. [5].
1. Enlever et retirer la poignée (E).
2. Dévisser la tête en céramique (A) à l'aide d'une clé
de 17mm.
3. Remplacer la tête en céramique (A) complète ou le joint
torique (A1).
Tenir compte des différents numéros de pièce de
rechange des têtes.
II. Régulateur de jet, voir le page 2.
Desserrer et nettoyer le régulateur de jet (réf. 13 955).
Montage dans l'ordre inverse.
Pièces de rechange, voir page 2 (* = accessoires spéciaux).
Entretien
Vous trouverez le s instructio ns d'entretie n de ce mitigeur da ns
le supplément Garantie Limitée.
6
Page 8
1
2
3
E
H
D
G
F
B1
B2
C
B
I
m
m
2
3
m
m
4
2
A
*19 017
13mm
J
4
L
K
1
9
m
m
5
E
A
A1
7
Page 9
Español
Campo de aplicación
Es posible el funcionamiento en conjunción con:
- Acumuladores de presión
No instalar con:
- acumuladores de baja presión (calentadores de agua sin
presión)
Datos técnicos
• Caudal máx. 5.7 L/min o 1.5 gpm/60 psi
• Presión
- mín. 7.25 psi
- recomendada 14.5 - 72.5 psi
- si la presión es superior a 72.5 psi, se deberá
instalar una válvula reductora de presión
• Presión de utilización máx. 145 psi
• Presión de verificación 232 psi
• Temperatura
- máx. (ent rada del agua caliente) 176 °F
• Acometida del agua fría - a la derecha
caliente - a la izquierda
Nota
Deberán evitarse las diferencias de presión entre las
acometidas del agua fría y del agua caliente.
Caño, véase fig. [2] a [4].
1. Colocar el rosetón (F) y el anillo (G) en el caño (H) desde
abajo teniendo en cuenta la posición correcta del anillo (G)
e introducir el caño (H) por el orificio del lavabo desde
arriba, véase la fig. [2].
2. Coloque la conjunto de fijación contra el fondo de la pi la y
fíjela con la tuerca (J). Apriete la la tuerca (J) con una llave
de cubo de 13mm.
3. Empalme los flexos (K) hasta las válvulas laterales, véase
fig. [3] y [4].
Montar el tirador y el desague, véase fig. [3].
1. Inserte la varilla de elevación (L) a través del caño.
2. Montar el desague automático (28 957), véase la pá gina 2.
Asegúrese de que esté sellado el cuerpo de la válvula
del desagüe.
Acople el conjunto
Conecte las válvulas laterales a la toma de agua. Asegúrese
de que en todas las conexiones se emplean las arandelas
suministradas.
La toma de agua fría debe conectarse a la válvula lateral
derecha (marcada en azul) y la toma de agua caliente a la
válvula izquierda (marcada en rojo).
Instalación
Respetar el croquis de la página 1.
¡Purgar a fondo el sistema de tuberías antes y después
de la instalación!
Válvulas laterales, véase la fig. [1].
• La válvula con una ranura en la parte superior del
cabezal (A) que además está marcada con cinta azul debe
montarse a la derecha (agua fría).
• La válvula sin una ranura en la parte superior del
cabezal (A) que además está marcada con cinta roja debe
montarse a la izquierda (agua caliente).
1. Atornille el grupo de montaje (B) determinado al fondo de la
cuerda de rosca de la válvula lateral (C).
Cerciórese de que la arandela de goma (B1) esté en la t ap a
de la arandela de la fibra (B2).
2. Inserte la válvula lateral (C) desde abajo a través del
agujero de la pila.
3. Cercano las monturas cerámica (en sentido de las agujas
del reloj para la cara caliente y a la izquierda para la cara
fría).
4. Coloque la junta toroidal del embellecedor (D) sobre la pila y
atornille el empuñadura con rosetón (E) hasta que haga
tope.
Instale el empuñadura con rosetón (E) al vástago las
monturas cerámica (A) y sea seguro que el empuñadura
señala lejos del caño.
5. Apriete el grupo de fijación (B) desde abajo para asegurar la
válvula.
¡Abra las tomas de agua fría y caliente y compruebe que
no existen fugas en los empalmes!
Mantenimiento
Revisar, limpiar y cambiar eventualmente todas las piezas,
y engrasarlas con grasa especial para grifería.
Cierre el suministro de agua caliente y fría.
I. Montura cerámica, véase fig. [5].
1. Quitar el empuñadura (E).
2. Desatornille la montura cerámica (A) con una llave
de 17mm.
3. Cambiar la montura cerámica (A) completa o la junta
tórica (A1).
Prestar atención a los diferentes números de piezas de
repuesto de las monturas.
II. Regulador de caudal, véase la página 2.
Desatornille y limpie el regulador de caudal (13 955).
El montaje se efectúa procediendo en orden inverso.
Componentes de sustitución, véase la página 2
(* = accesorios especiales).
Cuidados periódicos
En el suplemento Garantía a Limitada encontrará las
instrucciones relativas al cuidado de esta batería.
8
Page 10
Page 11
Page 12
www.grohe.com
Grohe America Inc.
241 Covington Drive
Bloomingdale, IL
60108
U.S.A.
Technical Services
Phone: 630/582-7711
Fax: 630/582-7722
Grohe Canada Inc.
1230 Lakeshore Road East
Mississauga, Ontario
Canada, L5E 1E9
Technical Services
Services Techniques
Phone/Tél: 905/271-2929
Fax/Télécopieur: 905/271-9494
Loading...
