Grohe GROHFLEX 35 026 Installation Manual [en, es, fr]

Download

Page 1

UAE

EST

RUS

SLO

FIN

35 026

GROHFLEX

DESIGN + ENGINEERING GROHE GERMANY

99.789.031/ÄM 235190/08.15 www.grohe.com

English .....4

Français .....8

Español ...12

.....1

.....2

.....3

.....4

.....5

.....6

.....7

.....8

.....9

...10

.....11

.....12

.....13

.....14

.....15

.....16

.....17

.....18

.....19

.....20

.....21

.....22

.....23

.....24

.....25

.....26

.....27

.....28

Page 2

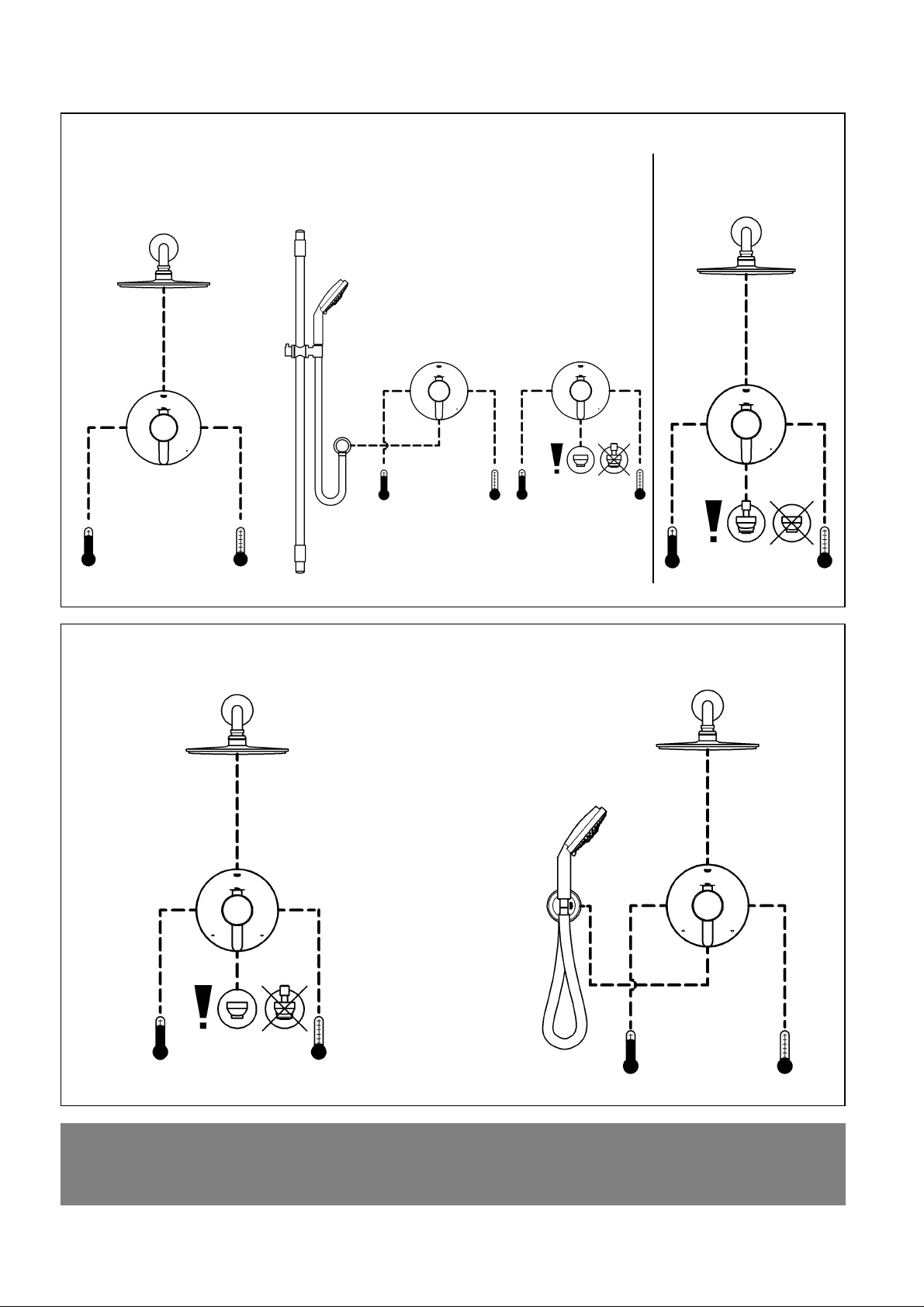

without bypass use with use of integrated

Thermostat/PBV trim type #1 (single use)

bypass

Thermostat/PBV trim type #2 (integrated two way diverter)

Installation options with different types of trims

Please pass these instructions on to the end user of the fitting!

Page 3

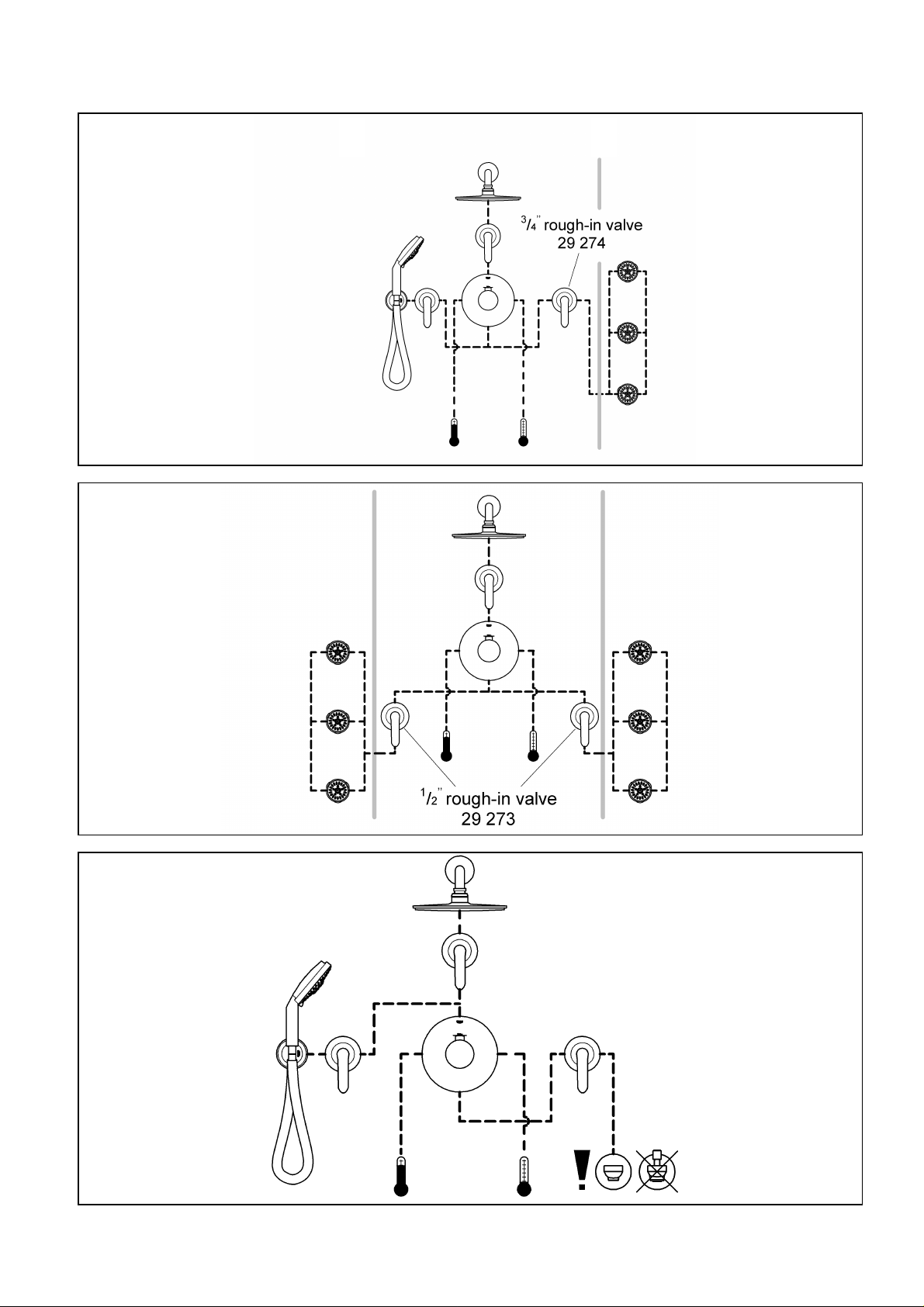

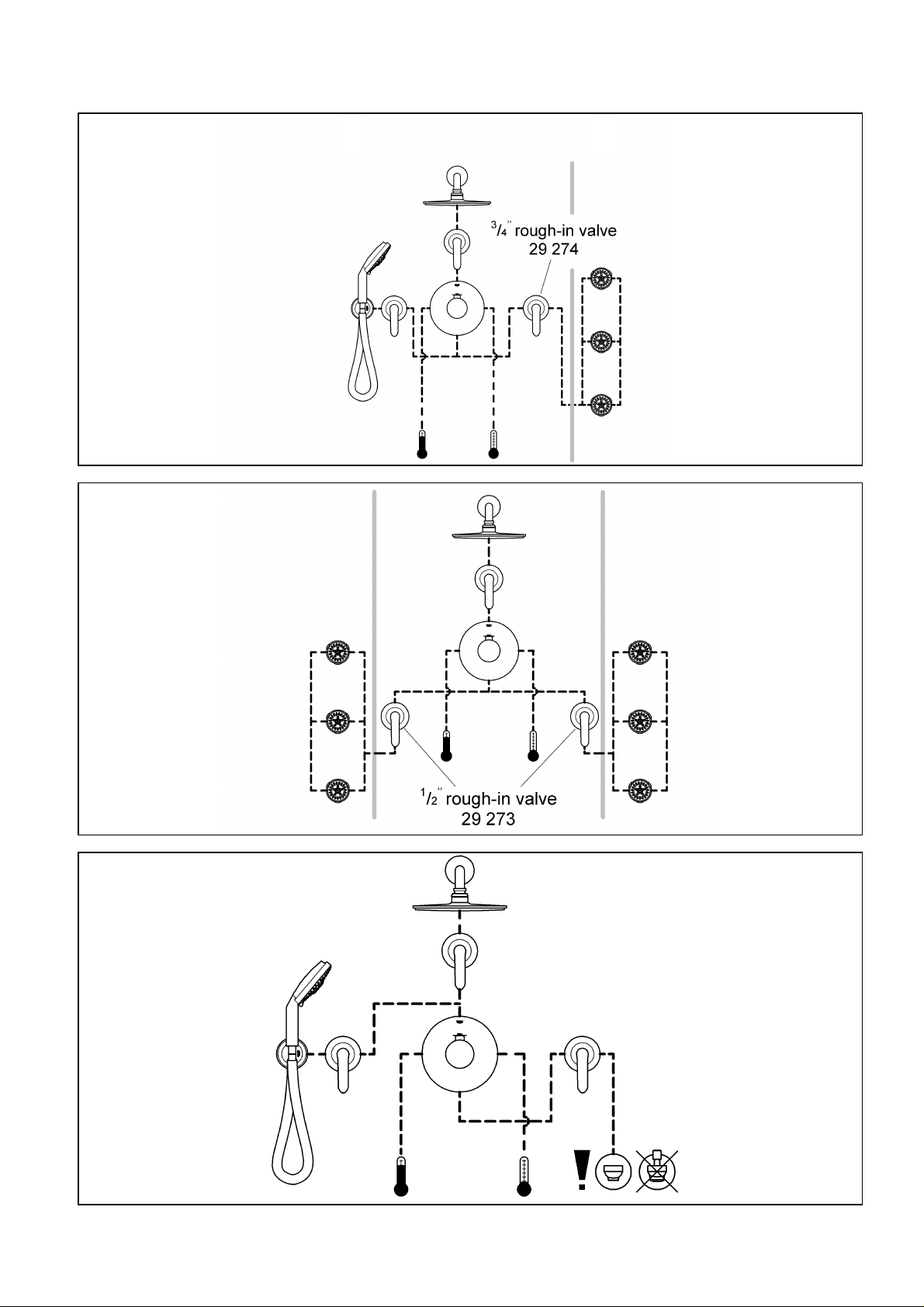

separate volume controls required

Thermostat trim type #3 (high flow)

Installation options with different types of trims

Page 4

1 5P6

Page 5

English

Application

GrohFlexTM is a universal rough-in valve for thermostats and Pressure Balance Valves. Type of use is specified by different types of trims. To plan the piping, choose type of inst allation on Pages 1 and 2.

The Concealed System can be used in conjunction with:

• Pressurised storage heaters

• Thermally controlled instantaneous heaters

• Hydraulically controlled instantaneous heaters Operation with unpressurised storag e heaters (displacement

water heaters) is not possible.

Specification

• Integral service stops

• Flow pressure:

-min 20 psi

- recommended 20 – 72.5 psi greater than 72.5 psi, fit pressure reducing va lve

• Max. operating pressure 125 psi

• Max. test pressure 500 psi

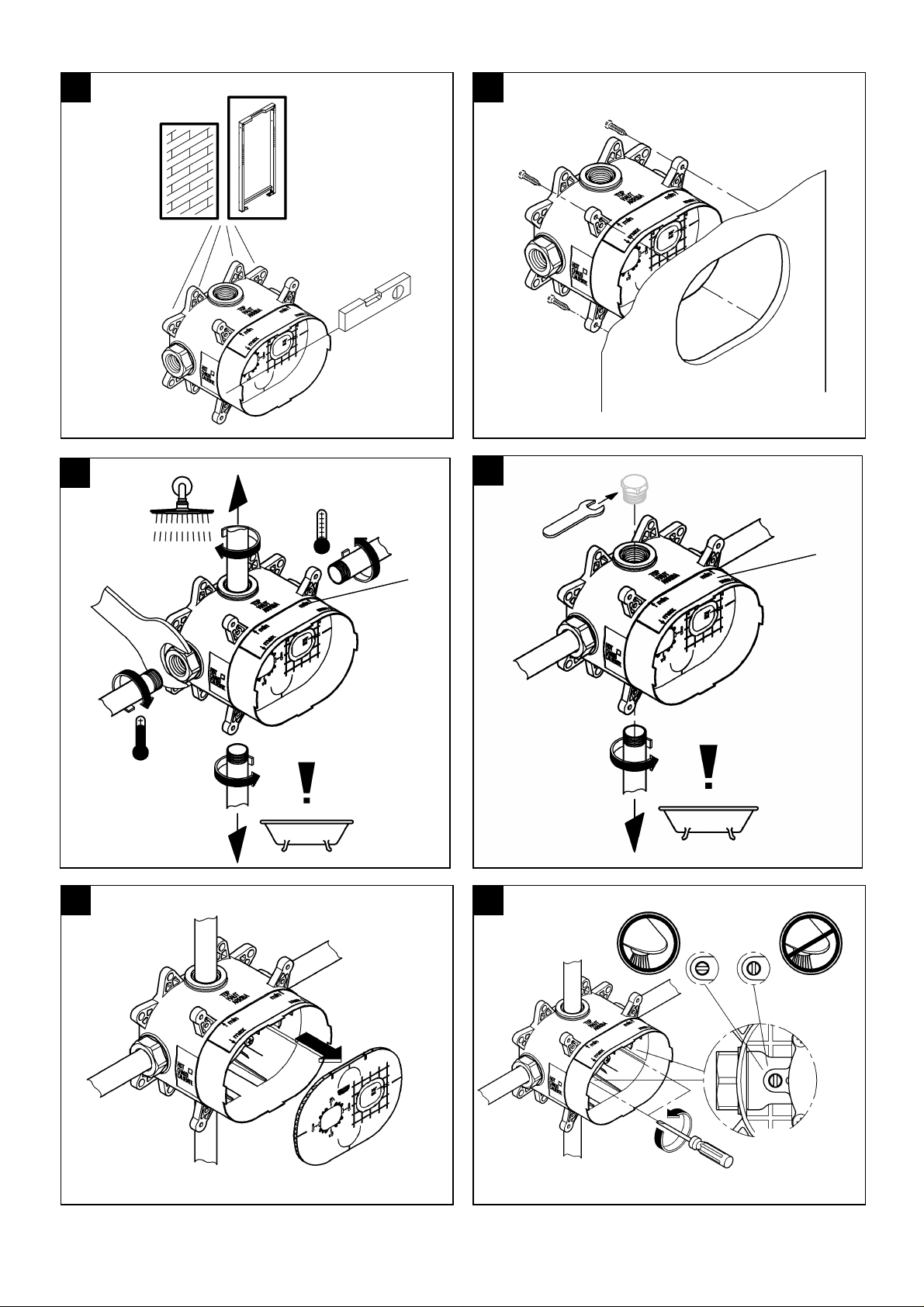

Installation

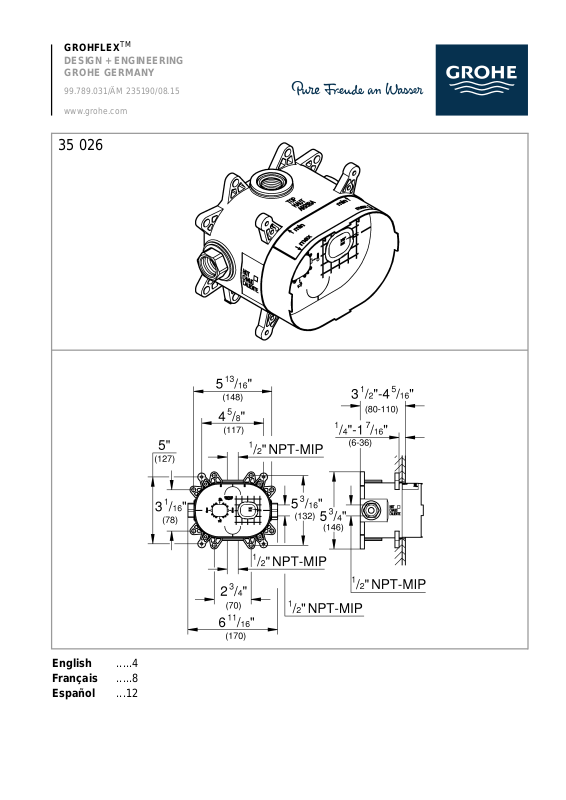

Refer to the dimensional drawing on the front page. Prepare the holes for the rough-in and slots for the pipes. For different installation options, see the pre-drilled holes

in Fig. [1] and [2] on Page 3 and on the front page.

For mounting

• on the wall use back holes, see Fig. [1].

• on plasterboards wall use front holes, see Fig. [2].

Align the valve

Place a spirit level on the tabs of the fitting template (blue box), see Fig. [1].

Install the rough-in using the fitting template (blue box)

• The finished surface of the wall must lie within the area (A) of the fitting template (blue box), see Fig. [3] and [4].

• The hot water supply must be connected on the left and the cold water supply on the right, see Fig. [3].

Connect the pipes, see Figs. [3] and [4]. Check the installation options. For possible combinations, see Pages 1 and 2.

A soldered connection is not available.

• Temperature

- max. (hot water inlet) 180 °F

• Water connection: cold - RH hot - LH

Open the cold and hot water supply and check the fitting connections for leakage.

Flush the pipes thoroughly, see Figs. [5] and [6].

1. Remove the cover, see Fig. [5].

2. Open the hot and cold water supply. This rough-in is combined with integrated service stops for opening and closing, see Fig. [6]. Flush the pipes thoroughly.

Plaster and tile the wall

Do not cut the fitting template (blue box) before final installation.

Page 6

Thermostat/PBV kit pour le montage final type #1 (à usage unique)

sans utilisation de déviation

avec l'utilisation de

circuit de dérivation

intégré

Thermostat/PBV kit pour le montage final type #2 (deux sens inverseur intégré)

Les options d'installation avec différents types du kit pour le montage final

S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Page 7

volumen séparée contrôle est nécessaires

Thermostat kit pour le montage final type #3 (haut débit)

Les options d'installation avec différents types du kit pour le montage final

Page 8

1 5P6

Page 9

Français

Application

• GrohFlexTM est une universel siège provisoire- pour les thermostats et les robinets de régulation. Type d'utilisation est spécifiée par les différents types du kit pour le montage final. Pour planifier la tuyauterie, choisir le type d'installation aux pages 5 et 6.

Utilisation possible avec

• Accumulateurs sous pression

• Chauffe-eau instantanés à contrôle thermique

• Chauffe-eau instantanés à contrôle hydraulique

Un fonctionnement avec des accumulateurs sans pression (chauffe-eau à écoulement libre) n’est pas possible!

Caractéristiques techniques

• Robinet d’arrêt intégral

• Pression dynamique:

- min 1 bar

- recommandée 1 à 5 bars

Installer un réducteur de pression lorsque la pression est supérieure à 5 bars

• Pression de service maxi 8 bars

• Pression d’épreuve maxi 35 bars

• Température

Installation

Tenir compte de la cote du schéma sur la première page. Préparer des réservations pour le siège provisoire et des

saignées pour la tuyauterie. Différentes possibilités de montage, voir les trous de montage

correspondants dans la fig. [1] et [2] sur la page 7 et première page.

Pour le montage

• à la mure utiliser des trous de derrière, voir fig. [1].

• au placoplâtre utiliser des trous avant, voir fig. [2].

Aligner la siège

Placer un niveau à bulle d’air sur les ongletst du gabarit de montage (boîte bleue), voir fig. [1].

Poser la siège provisoire avec le gabarit (boîte bleue)

• Le mur fini doit affleurer dans la zone (A) du gabarit de montage (boîte bleue), voir fig. [3] et [4].

• Le raccordement d’eau chaude doit être effectué à gauche, celui d’eau froide à droite, voir fig. [3].

Raccorder la tuyauterie, voir fig. [3] et [4]. Vérifiez les options d'installation. Pour les combinaisons possibles, voir pages 5 et 6.

- maxi. (entrée d’eau chaude) 80 °C

• Raccord d’eau froide - à droite chaude - à gauche

Il est fortement déconseillé de procéder à une soudure des tuyauteries et du boîtier par brasage.

Ouvrir l’arrivée d’eau froide et d’eau chaude et vérifier l’étanchéité des raccords de robinetterie.

Purger les tuyauteries, voir fig. [5] et [6].

1.Retirer le capot, voir fig. [5].

2.Ouvrir l’arrivée d’eau froide et d’eau chaude. Cette siège provisoire est combiné avec un d’arrêt intégral pour l‘ouverture et de clôture, voir fig. [6]. Purger soigneusement les tuyauteries.

Enduire complètement le mur et le carreler

Ne pas raccourcir le gabarit de montage (boîte bleue) avant l’installation finale.

Page 10

sin el uso de bypass con el uso de by-

Thermostat/PBV juego de montaje de acabado type #1 (single use)

pass integrao

Thermostat/PBV juego de montaje de acabado type #2 (integrada doble inversión)

Las opciones de instalación con diferentes tipos de juego de montaje de acabado

Installation options Options d'installation Opciones de instalación

Entregue estas instrucciones al usario final de la grifería!

Page 11

Installation options Options d'installation Opciones de instalación

control de flujo separado requerido

Thermostat juego de montaje de acabado type #3 (de alto flujo )

Las opciones de instalación con diferentes tipos de juego de montaje de acabado

Page 12

1 5P6

Page 13

Español

Campo de aplicación

GrohFlexTM es una válvula en bruto universal para termost atos y mandos de compensación de presión. El tipo de uso viene especificado por diferentes tipos de juego de montaje de acabado. Para planificar el tendido de tuberías, seleccionar el tipo de instalación en las páginas 9 y 10.

Es posible el funcionamiento con:

• Acumuladores a presión

• Calentadores instantáneos con control térmico

• Calentadores instantáneos con control hidráulico No es posible el funcionamiento co n acumuladores

sin presión (calentadores de agua sin presión).

Especificaciones

• Válvulas de cierre de servicio integradas

• Presión de trabajo:

- mínima 20 psi

- recomendada 20 - 72,5 psi superior a 72,5 psi, equipar con válvula reductora de presión

• Presión de utilización máx. 125 psi

• Presión de verificación máx. 500 psi

• Temperatura

Instalación

Respetar el croquis de la primera página. Hacer los agujeros para los válvula de descarga así como las

rozas para las tuberías. Diferentes posibilidades de montaje, véanse los orificios

de fijación previstos en la fig. [1] y [2] en página 11 y a la primera página.

Para el montaje

• en paredes utilizar los orificios de la parte posterior, véase la fig. [1].

• en tabiques prefabricados utilizar los orificios de la parte anterior, véase la fig. [2].

Alinear la válvula

Colocar un nivel de burbuja en las fichas de la plantilla del patrón de montaje (caja azul), véase la fig. [1].

Montar la válvula con ayuda de la plantilla de montaje (caja azul)

• La superficie de pared acabada debe encontrarse en la zona (A) de la plantilla de montaje (caja azul), véanse las figs. [3] y [4].

• La acometida del agua caliente debe estar a la izquierda; la acometida del agua fría debe estar a la derecha, véase la fig. [3].

Conectar las tuberías, véanse las figs. [3] y [4]. Revise las opciones de instalación.

- máx. (entrada de agua caliente) 180 °F

• Acometida del agua: fría - derecha caliente - izquierda

De combinaciones posibles, consulte las páginas 9 y 10.

No es posible realizar una conexión por soldadura.

¡Abrir las llaves de paso del agua fría y del agua caliente y c omprobar la estanqueidad de las conexiones de la grifería!

Purgar las tuberías, véanse las figs. [5] y [6].

1.Extraer la tapa, véase la fig. [5].

2.Abrir el suministro de agua caliente y agua fría. Esta válvula en bruto se combina con bloqueos de servicio integrados para abrir y cerrar, véase la fig. [6]. Purgar bien las tuberías.

Enlucir por completo la pared y alicata r la No acortar la plantilla de montaje (caja azul) antes de

proceder a la instalación de acabado.
