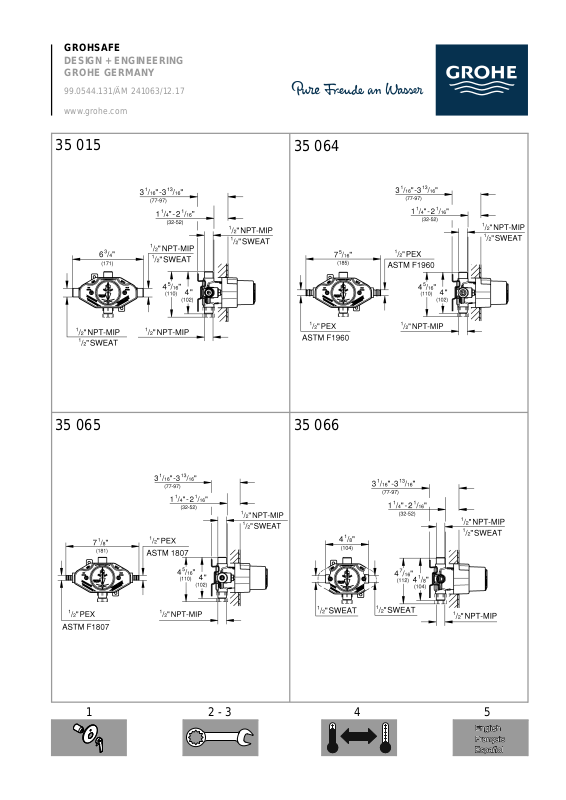

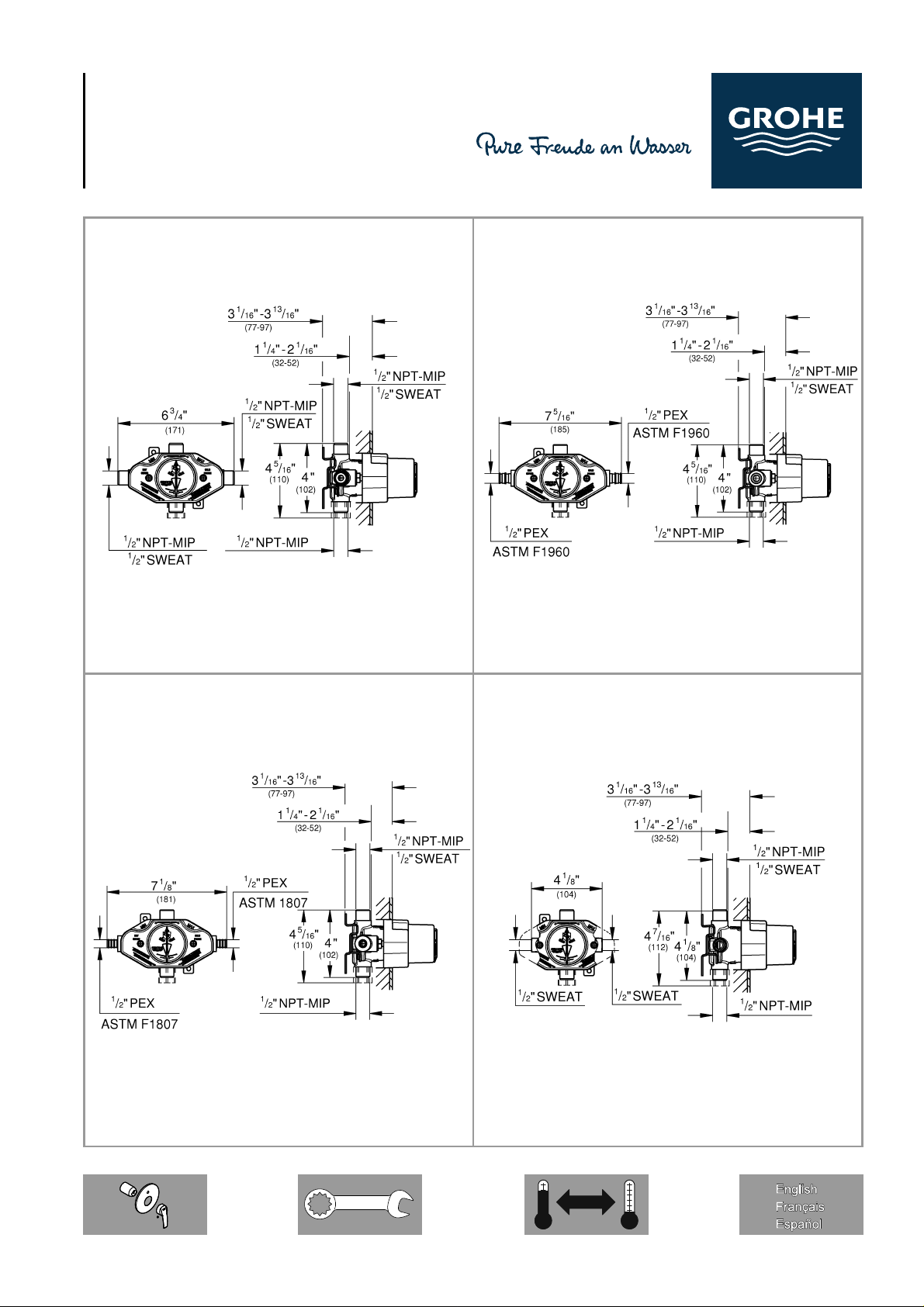

Page 1
35 015
35 064
35 065 35 066
GROHSAFE
DESIGN + ENGINEERING
GROHE GERMANY
99.0544.131/ÄM 241063/12.17
www.grohe.com
2 - 3 541

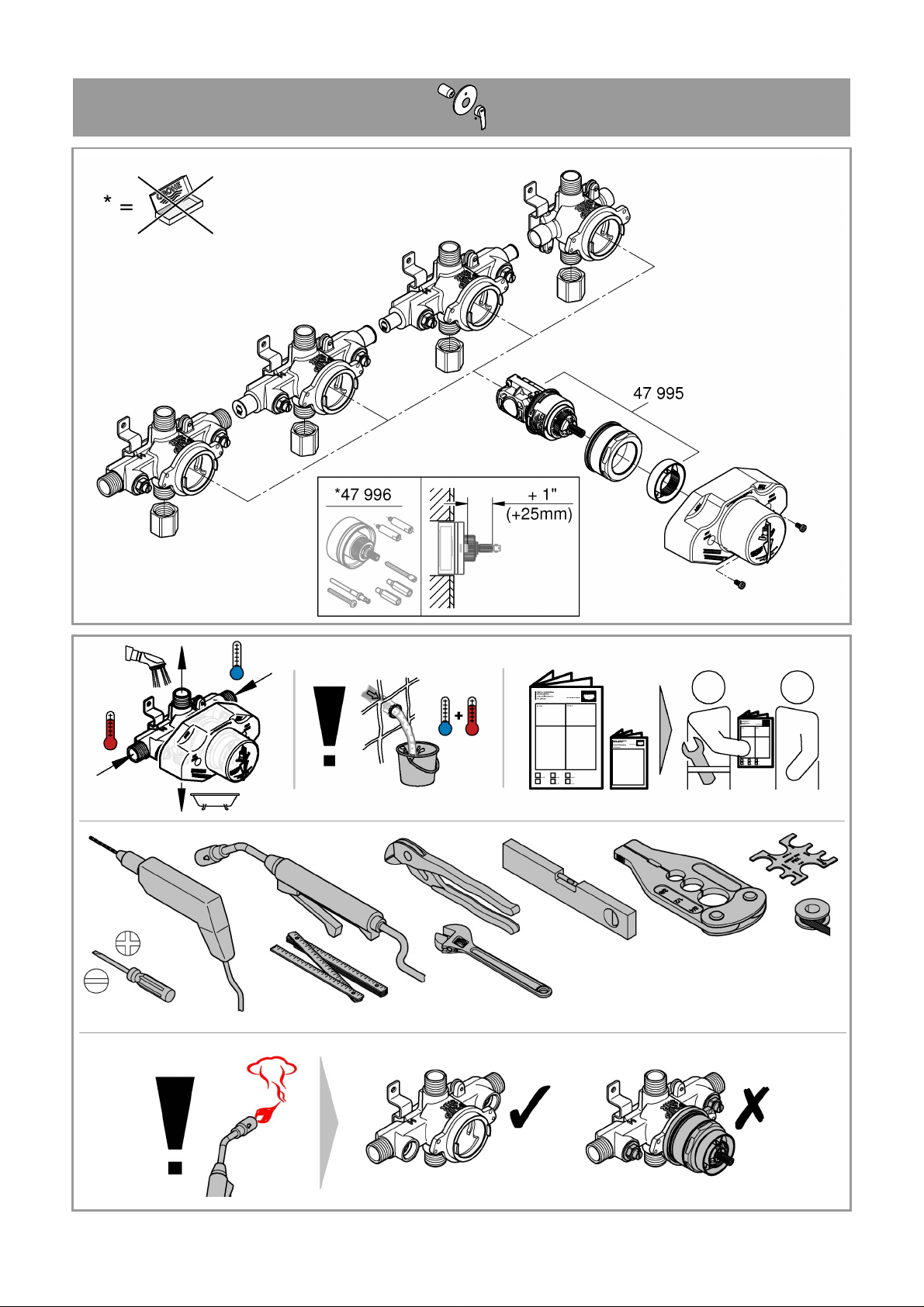

Page 2
Ruban pour joint filetés
Cinta de roscas
Thread Seal Tape
12a2
I

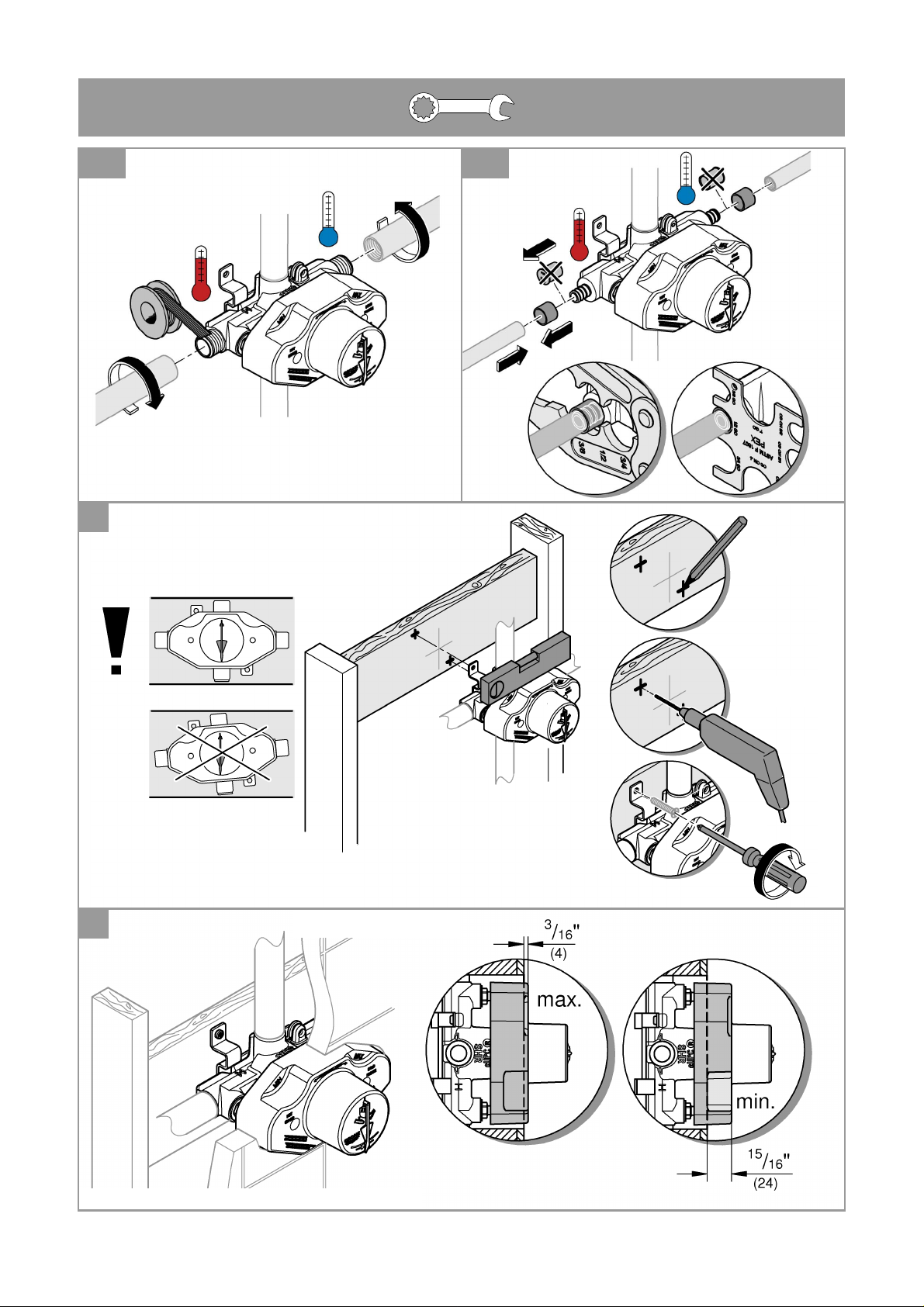

Page 3
2
3
50mm
2b
1
50mm
1

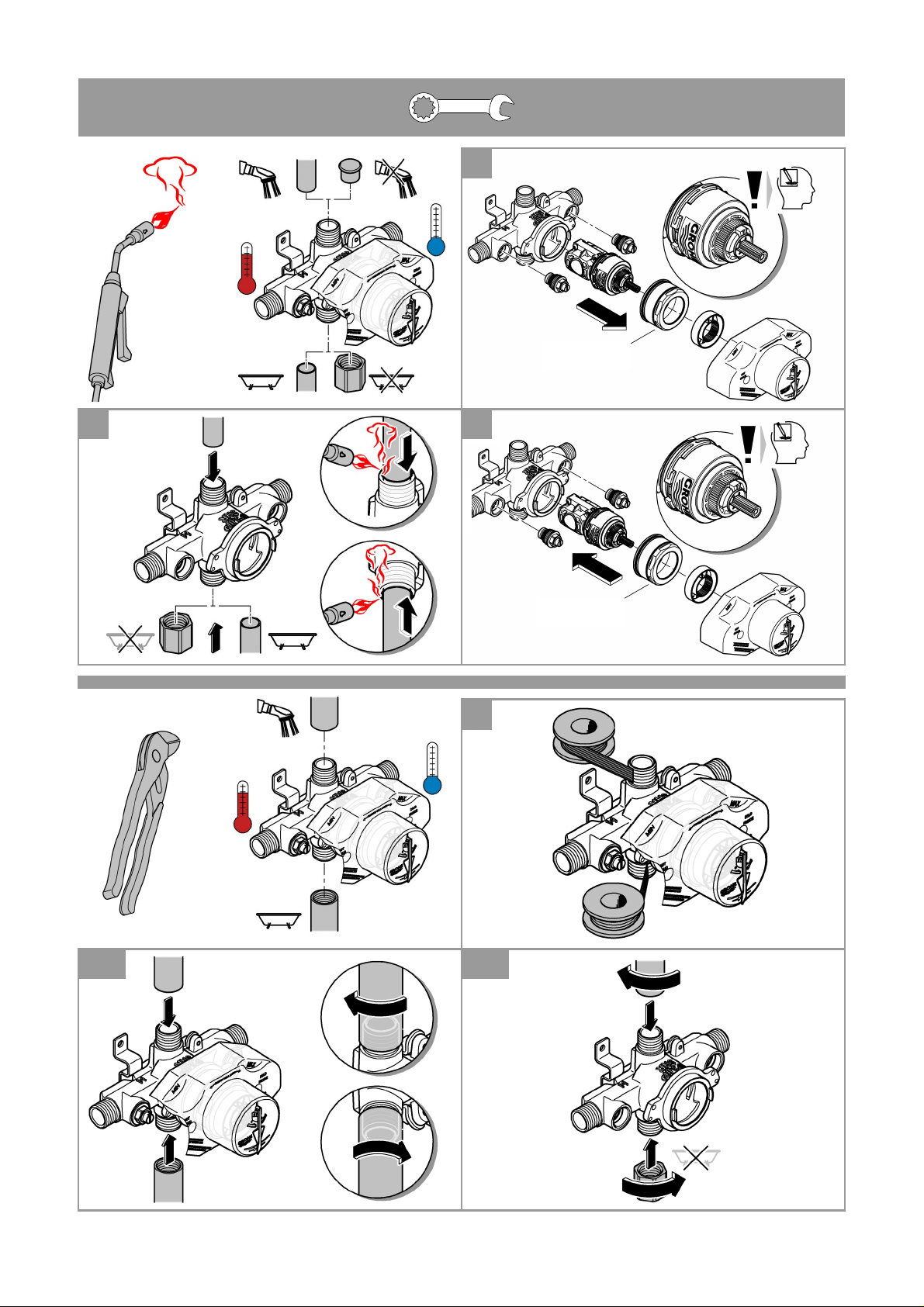

Page 4
5
2.
3.
1.
6
4b
1.
3.
2.
4.
5.
4a
3

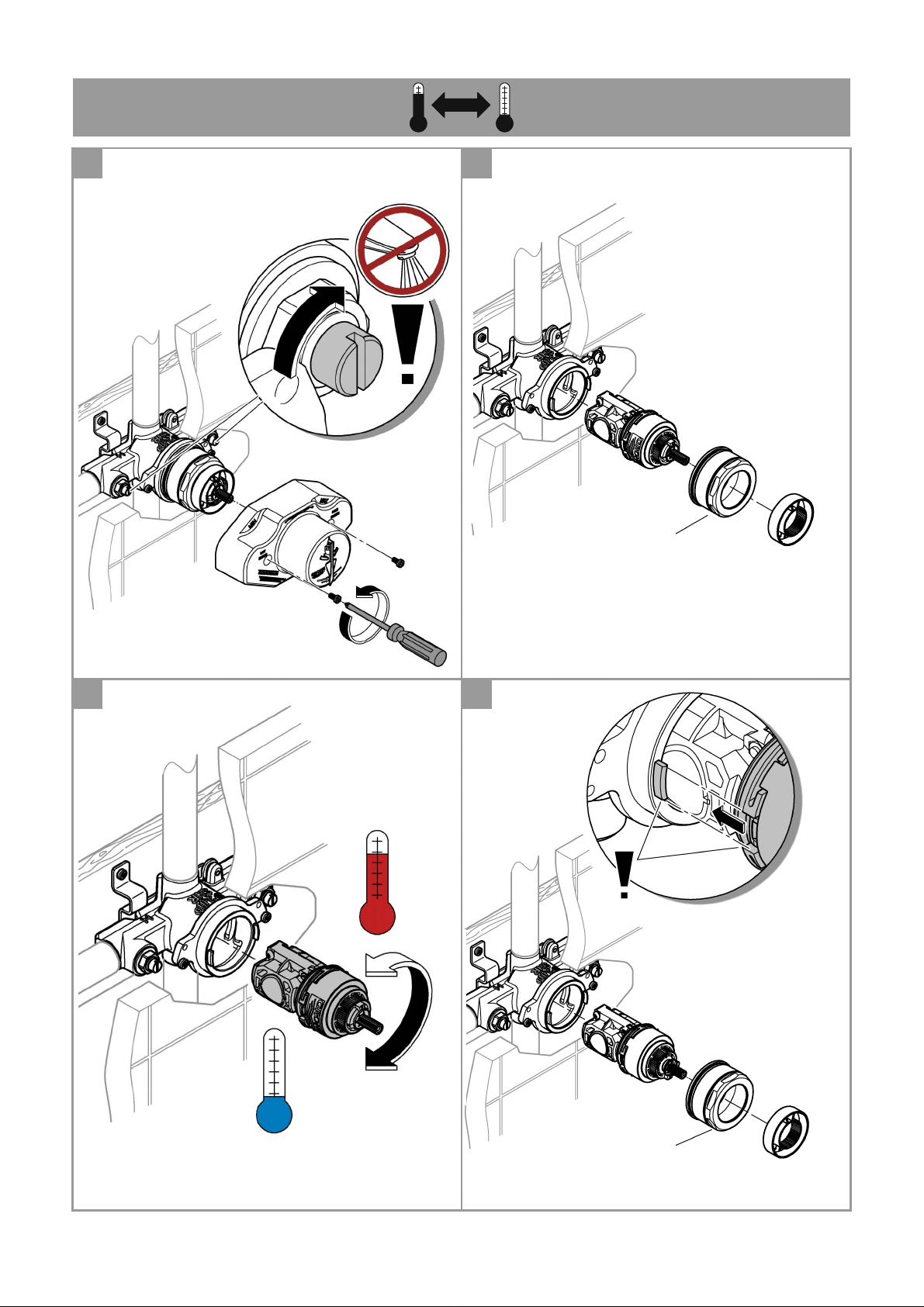

Page 5
142
50mm
3
180°
4
50mm
Page 6
USA
CDN
English Français Español
Application
Pressure Balancing Valves are designed
for use with hot water supplied from
pressurized storage heaters and offer the
highest temperature accuracy when used in
this way.
Pressure Balancing Valves cannot be used
in conjunction with low-pressure storage
heaters (displacement water heate rs).
Flush piping system prior and after
installation of faucet thoroughly!
Specifications
• Flow pressure:
-min 20 psi
-recommended 20 – 72.5 psi
-greater than 72.5 psi, fit pressure
reducing valve
• Max. operating pressure 125 psi
• Max. test pressure 500 psi
• Flow rate at 45 psi flow pressure:
minimum 6.8 L/min or 1.8 gpm
• Max. flow rate at 45 psi flow pressure:
top port: 14 L/min or 3.7 gpm
bottom port: 15 L/min or 4.0 gpm
• Temperature
-max. (hot water inlet) 158 °F
- The handle rotation stop may be used to
limit the maximum temperature. The
maximum temperature will be reached
when the handle is turned 265° in a
counter-clockwise direction.
• Water connection: cold - RH
hot - LH
IMPORTANT
Shut off valves must not be installed on
the outlet (mixed water line) of this
concealed Pressure Balancing Valve.
When solderimg, remove plaster guard,
cartridge and check stops (if present).
When finished soldering, flush valve
body, replace cartridges, check stops (if
present) and plaster guard to continue
installation.
Do not use ½" PEX on the tub outlet in a
4 port configuration. The result will be
water stacking and pressure will cause
the water to come through the shower
head. ½" copper pipes should be used.
If necessary, ¾" PEX can be used.
Replacement parts, see page 1
( * = special accessories).
Domaine d'application
Les robinets de régulation de pression sont
conçus pour l’utilisation av ec de s
accumulateurs sous pression et offrent une
température très précise.
Les robinets de régulation de press ion ne
peuvent pas être utilisés en combinaison
avec des accumulateurs basse pression
(chauffe-eau à écoulement libre).
Bien rincer les canalisations avant et
après l’installation!
Caractéristiques techniques
• Pression dynamique:
- min 1 bar
- recommandée 1 à 5 bars
- Installer un réducteur de pression lorsque la pression est supérieure à 5 bars
• Pression de service max 8 bars
• Pression d’épreuve max 35 bars
• Débit à une pression de 3 bars:
du moins 6.8 L/min ou 1.8 gpm
• Débit max. à une pression de 3 bars:
Port supérieur: 14 L/min ou 3.7 gpm
Port inférieur: 15 L/min ou 4.0 gpm
• Température
- max. (entrée d’eau chaude) 70 °C
- Il est possible de tourner la poignée pour
limiter la température maximale. La
température maximale est atteinte
lorsque la poignée est tournée de 265°
dans le sens inverse des aiguilles d’une
montre.
• Raccord d’eau: froide - à droite
chaude - à gauche
IMPORTANT
Ne pas installer de robinets d’arrêt à la
sortie (eau mitigée) de ce obturateur
régulateur de pression.
Lorsqu´on soude, enlever la protection
contre platre, les cartouches et les butées
de retenue (s´il y en a). Lorsqu´on a fini
de souder, rincer le corps du robinet,
remettre les cartouches, les butées
d´arret (s´il y en a) et la protection contre
le platre avant de continuer l´installation.
Ne pas utiliser de conduites en PEX
de 12mm sur la sortie pour le bec de bain
avec une configuration à 4
raccordements. Cela peut entraîner une
accumulation d’eau et un débordement
au niveau de la tête de douche. Utiliser
des conduites en cuivre de 12mm. Si
nécessaire, utiliser des conduites en PEX
de 19mm.
Pièces de rechange, voir page 1
(* = accessoires spéciaux).
Campo de aplicación
Las válvulas de regulación de presión están
diseñadas para ser utilizadas con agua
caliente suministrada desde acumuladores
de presión y proporcionan la más elevada
precisión de temperatura cuando se
emplean de esta manera.
Las válvulas de regulación de presión no
pueden usarse conjuntamente con
acumuladores de baja presión (calentadores
de agua sin presión).
¡Purgar a fondo el sistema de tuberías
antes y después de la instalación!
Características técnicas
• Presión de trabajo:
- mínima 20 psi
- recomendada 20 - 72,5 psi
- superior a 72,5 psi, equipar con válvula
reductora de presión
• Presión de utilización máx. 125 psi
• Presión de verificación máx. 500 psi
• Caudal con una presión de trabajo
de 45 psi: mínimo 6.8 L/min o 1.8 gpm
• Caudal máx. con una presión de trabajo
de 45 psi:
Puerto superior: 14 L/min o 3.7 gpm
Puerto inferior: 15 L/min o 4.0gpm
• Temperatura
- máx. (entrada de agua caliente) 158 °F
- Rotando el mando puede limitarse la
temperatura máxima. La temperatura
máxima se alcanza cuando el mando se
gira 265° en sentido contrario a las agujas
del reloj.
• Acometida del agua: fría - derecha
caliente - a la izquierda
IMPORTANTE
No deben instalarse válvulas de cierre en
la salida (conducción de agua mezclada)
de esta válvula de regulación de presión
oculta.
Al soldar,quite el protector de yeso, los
cartuchos y los limitadores (si están
presentes). Al terminar de soldar,
enjuague el cuerpo de la válvula, vuelva a
colocar los cartuchos y revise los
limitadores (si están presentes) y el
protector de yeso antes de continuar con
la instalación.
No utilizar tubos PEX de ½" en la salida
del caño de bañera con una
configuración de 4 puertos. El agua se
acumularía y saldría por el cabezal de la
ducha. Debe utilizarse tubería de cobre
de ½". Si fuera necesario, utilizar tubo
PEX de ¾".
Componentes de sustitución, véase la
página 1 (* = accesorios especiales).
+1 800 4447643
&
www.grohe.com
+1 888 6447643
&
