Page 1
27 974
27 976
D
Installation

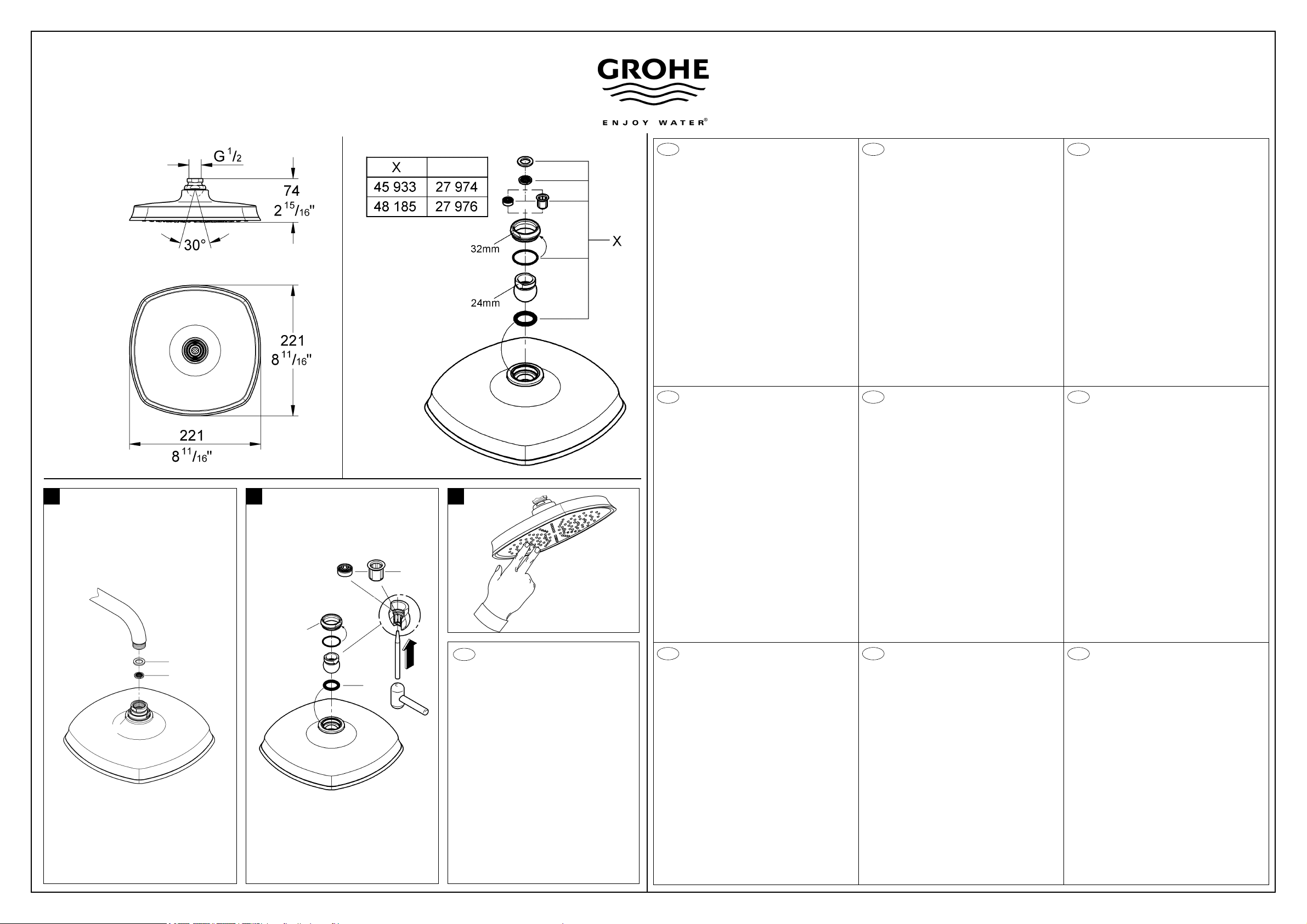

Einbau und Anschluss, siehe Abb. [1].
Maßzeichnung beachten!
Hinweis:
Diese Kopfbrausen sollten nur in Verbindung mit Brausearm 27 978, 27 982 oder 27 986 verwendet werden!
Bei Montage z.B. an Gipskartonwänden (keine feste
Wand) muss sichergestellt sein, dass eine ausreichende
Festigkeit durch eine entsprechende Verstärkung in der
Wand vorhanden ist.
Wartung
Alle Teile prüfen, reinigen, evtl. austauschen und mit
Spezialarmaturenfett einfetten.
Dichtung (A) und Sieb (B), siehe Abb. [1].
Drossel (C) und O-Ring (D), siehe Abb. [2].
5 Jahre Garantie auf die gleichbleibende Funktion der
SpeedClean-Düsen.
Durch die SpeedClean-Düsen, die regelmäßig gereinigt
werden müssen, werden Kalkablagerungen am
Strahlbildner durch einfaches Drüberstreichen entfernt,
siehe Abb. [3].
Pflege
Die Hinweise zur Pflege dieser Armatur sind der
beiliegenden Pflegeanleitung zu entnehmen.
GB
Installation
Installation and connection, see fig. [1].
Refer to the dimensional drawing.
Note:
These overhead showers should only be used in
conjuction with shower arm 27 978, 27 982 or 27 986!
When installing e.g. on plasterboard walls (not solid walls)
it must be assured that an appropriate reinforcement is in
place to ensure sufficient strength.
Maintenance
Inspect and clean all parts, replace as necessary and
grease with special grease.
Seal (A) and filter (B), see fig. [1].
Restrictor (C) and O-ring (D), see fig. [2].
The function of the SpeedClean nozzles is guaranteed for
a period of five years.
Thanks to the SpeedClean nozzles, which must be
regularly cleaned, limescale deposits on the rose can be
removed by simply rubbing with the fingers, see fig. [3].
Care
For directions on the care of this fitting, please refer to the
accompanying Care Instructions.
F
Installation
Montage et raccordement, voir fig. [1].
Se reporter au schéma.
Remarque:
N'utiliser ces pommes de douche qu'avec les bras de
douche 27 978, 27 982 ou 27 986!
En cas de montage sur un support souple, une plaque de
plâtre par ex., s'assurer que des renforts ont été montés
sur le mur.
Maintenance
Contrôler toutes les pièces, les nettoyer, les remplacer si
nécessaire et les graisser avec de la graisse spéciale pour
robinetterie.
Joint (A) et filtre (B), voir fig. [1].
Réducteur de débit (C) et joint torique (D), voir fig. [2].
Les buses SpeedClean sont garanties 5 ans.
Les buses SpeedClean, qui doivent être nettoyées
régulièrement, permettent d'éliminer, par frottement avec
les doigts, les dépôts calcaires sur le diffuseur, voir fig. [3].
Entretien
Les indications relatives à l'entretien de cette robinetterie
figurent sur la notice jointe à l'emballage.
E
Instalación
Montaje y conexión, véase la fig. [1].
Respetar el croquis.
Nota:
¡Estas alcachofas de ducha solamente deben ser
utilizadas junto con los brazos de ducha 27 978, 27 982
ó 27 986!
En el caso del montaje, por ejemplo en paredes de
planchas de yeso (tabiques ligeros), debe asegurarse de
1
2
3
C
1. 2.
32mm
USA
Installation
Installation and connection, see fig. [1].
Refer to the dimensional drawing.
Note:
These overhead showers should only be used in
conjuction with shower arm 26 036, 27 984 or 27 988!
When installing e.g. on plasterboard walls (not solid
walls) it must be assured that an appropriate
reinforcement is in place to ensure sufficient strength.
Maintenance
Inspect and clean all parts, replace as necessary and
grease with special grease.
Seal (A) and filter (B), see fig. [1].
Restrictor (C) and O-ring (D), see fig. [2].
The function of the SpeedClean nozzles is guaranteed
for a period of five years.
Thanks to the SpeedClean nozzles, which must be
regularly cleaned, limescale deposits on the rose can
be removed by simply rubbing with the fingers,
see fig. [3].
Care
For directions on the care of this fitting, please refer to
the accompanying Care Instructions.
24mm
A
B
D
que exista una firmeza suficiente mediante un refuerzo
adecuado en la pared.
Mantenimiento
Revisar todas las piezas, limpiarlas, sustituirlas en caso
necesario y engrasarlas con grasa especial para grifería.
Junta (A) y tamiz (B), véase la fig. [1].
Reductor (C) y junta tórica (D), véase la fig. [2].
Los conos SpeedClean tienen 5 años de garantía de
funcionamiento.
Las boquillas SpeedClean deben limpiarse con regularidad
y gracias a ellas los depósitos calcáreos que se hayan
podido formar en el aro de salida se eliminan con un
simple frotado, véase la fig. [3].
Cuidados
Las instrucciones para los cuidados de este producto se
encuentran en las instrucciones de conservación adjuntas.
S
Installation
Montering och anslutning, se fig. [1].
Observera måttritningen.
Anvisning:
Dessa huvudduschar bör endast användas i kombination
med duscharm 27 978, 27 982 eller 27 986!
Vid montering t.ex. på gipsväggar (inte fast vägg), måste
kontrolleras att tillräcklig hållfasthet garanteras av en
förstärkning i väggen.
Underhåll
Kontrollera alla delar, rengör dem, byt ev. ut skadade delar
och smörja dem med specialfett.
Packning (A) och sil (B), se fig. [1].
Strypventil (C) och O-ring (D), se fig. [2].
5 års garanti för att SpeedClean-munstyckenas funktion
förblir oförändrad.
Tack vare SpeedClean-munstycken, som måste rengöras
med jämna mellanrum, kan kalkavlagringar på
strålmunstycket tas bort enkelt genom att stryka över det,
se fig. [3].
Skötsel
Skötseltips för denna blandare finns i den bifogade
skötselanvisningen.
I
Installazione
Montaggio e collegamento, vedere fig. [1].
Rispettare le quote di installazione riportate.
Nota:
Questi soffioni doccia dovrebbero essere utilizzati solo con
il braccio 27 978, 27 982 o 27 986!
Durante il montaggio per es. su pareti in cartongesso
(parete non fissa) assicurarsi che vi sia adeguata stabilità
grazie ad un rinforzo corrispondente nella parete.
Manutenzione
Controllare e pulire tutti i pezzi, eventualmente sostituire
quelli difettosi, ingrassare con grasso speciale.
Guarnizione (A) e filtro (B), vedi fig. [1].
Limitatore (C) e O-Ring (D), vedi fig. [2].
Garanzia di 5 anni sul funzionamento invariato degli ugelli
SpeedClean.
Grazie agli ugelli SpeedClean, che devono essere puliti
regolarmente, i residui calcarei sul disco getti possono
essere rimossi semplicemente passandovi sopra un dito,
vedi fig. [3].
Manutenzione ordinaria
Le istruzioni per la manutenzione ordinaria del presente
rubinetto sono riportate nei fogli acclusi.
DK
Installation
Montering og tilslutning, se ill. [1].
Vær opmærksom på måltegningen.
Bemærk:
Disse hovedbrusere bør kun anvendes i kombination med
bruserarm 27 978, 27 982 eller 27 986!
Ved montering på f.eks. vægge af gipsplader (ikke faste
vægge) skal væggen være tilstrækkelig solid og derfor evt.
forstærkes.
Vedligeholdelse
Kontrollér alle dele, rens dem, udskift dem evt., og smør
dem med specielt armaturfedt.
Pakning (A) og si (B), se ill. [1].
Drosselfilter (C) og O-ring (D), se ill. [2].
5 års garanti på SpeedClean-dysernes funktion.
SpeedClean-dyserne, der skal rengøres jævnligt, gør, at
kalkaflejringer på stråleformeren ganske enkelt kan fjernes
ved at tørre hen over dem, se ill. [3].
Pleje
Anvisningerne vedrørende pleje af dette armatur er anført i
vedlagte plejeanvisning.
NL
Installeren
Inbouwen en aansluiten, zie afb. [1].
Neem de maatschets in acht.
Aanwijzing:
Deze hoofddouches mogen alleen in combinatie met
douchearm 27 978, 27 982 of 27 986 worden gebruikt!
Bij montage bijv. aan gipswanden (geen vaste wand) moet
ervoor worden gezorgd, dat er voldoende stevigheid door
een overeenkomstige versterking in de wand is.
Onderhoud
Controleer en reinig alle onderdelen. Vervang onderdelen
indien nodig. Vet de onderdelen met speciaal
armaturenvet in.
Pakking (A) en zeef (B), zie afb. [1].
Smoorklep (C) en O-ring (D), zie afb. [2].
Wij verlenen 5 jaar garantie op het constant functioneren
van de SpeedClean-sproeiers.
Door de SpeedClean-sproeiers, die regelmatig moeten
worden gereinigd, wordt kalkaanslag op de straalvormer
door eenvoudig erover smeren verwijderd, zie afb. [3].
Reiniging
De aanwijzingen voor de reiniging van deze douche vindt u
in het bijgaande onderhoudsvoorschrift.
N
Installering
Montering og tilkobling, se bilde [1].
Se måltegningen.
Merk:
Disse hodedusjene bør bare brukes i forbindelse med
dusjarm 27 978, 27 982 eller 27 986!
Ved montering på f.eks. gipsplater (ikke fast vegg), må
man kontrollere at det er forsterkning i veggen.
Vedlikehold
Kontroller og rengjør alle deler, skift ut om nødvendig og
smør med spesial-armaturfett.
Tetning (A) og sil (B), se bilde [1].
Spjeld (C) og O-ring (D), se bilde [2].
5 års garanti på stabil funksjon av SpeedClean-dyser.
Med SpeedClean-dyser, som må rengjøres jevnlig, fjernes
kalkavleiringer på perlatoren ved å gni over den,
se bilde [3].
Pleie
Informasjon om pleie av denne armaturen finnes i vedlagt
pleieveiledning.
Design & Quality Engineering GROHE Germany
Design + Engineering GROHE Germany
99.0058.031/ÄM 226307/02.13
Page 2
FIN
Asennus
Asennus ja liitäntä, ks. sivu [1].
Huomaa oleva mittapiirros.
Ohje:
Näitä yläsuihkuja tulee käyttää vain suihkuvarren
27 978, 27 982 tai 27 986 yhteydessä!
Kun asennus tehdään esim. kipsilevyseiniin
(kevytrakenteinen seinä), seinässä täytyy olla riittävä
vahvike pitävän kiinnityksen varmistamiseksi.
Huolto
Tarkasta kaikki osat, puhdista ne, vaihda tarvittaessa ja
rasvaa erikoisrasvalla.
Tiiviste (A) ja siivilä (B), ks. sivu [1].
Kuristin (C) ja O-rengas (D), ks. sivu [2].
SpeedClean-suuttimien toimintakyvyn säilymiselle
myönnetään 5 vuoden takuu.
Säännöllisesti puhdistettavien SpeedClean-suuttimien
avulla kalkkikerrostumat poistetaan
suihkunmuodostajasta yhdellä pyyhkäisyllä, ks. sivu [3].
Hoito
Tämän hanan hoitoa koskevat ohjeet löydät mukana
olevista hoito-ohjeista.
PL
Instalacja
Montaż i podłączenie, zob. rys. [1].
Przestrzegać rysunku wymiarowego.
Uwaga:
Te górne głowice prysznicowe mogą być używane tylko
z ramieniem prysznica 27 978, 27 982 lub 27 986!
W przypadku montażu np. na ścianach gipsowokartonowych (nie na ścianach stałych) należy zwiększyć
wytrzymałość ściany przez wykonanie odpowiedniego
wzmocnienia.
Konserwacja
Sprawdzić wszystkie części, oczyścić, ewent. wymienić,
następnie przesmarować specjalnym smarem do
armatur.
Uszczelka (A) oraz sitko (B), zob. rys. [1].
Zwężka (C) oraz pierścień oring (D), zob. rys. [2].
5 lat gwarancji na niezawodne działanie dysz
samooczyszczających SpeedClean.
Dzięki dyszom SpeedClean, które należy regularnie
czyścić, osady wapienne z kształtownika strumienia
można usunąć poprzez przetarcie jego powierzchni,
zob. rys. [3].
Pielęgnacja
Wskazówki dotyczące pielęgnacji armatury
zamieszczono w załączonej instrukcji pielęgnacji.
UAE
GR
Εγκατάσταση
Τοπο θέτ η ση και σύνδεση, βλέπε εικ. [1].
Προσέξτε το σχέδιο διαστάσεων.
Παρατήρηση:
Αυτές οι κεφαλές ντους θα πρέπει να χρησιµοποιηθούν
µόνον σε συνδυασµό µε τους βραχίονες ντους 27 978,
27 982 ή 27 986!
Σε περίπτωση τοποθέτησης σε γυψοσανίδες (όχι σε
σταθερή τοιχοποιία) θα πρέπει να φροντίσετε ώστε ο
τοίχος να παρουσιάζει την απαιτούµενη αντοχή, π.χ. µε
κατάλληλη ενίσχυση.
Συντήρηση
Ελέγξτε όλα τα εξαρτήµατα, καθαρίστε τα και, αν
χρειάζεται, αλλάξτε τα και λιπάνετέ τα µε το ειδικό
λιπαντικό για µπαταρίες.
Στεγανοποιητικό (Α) και φίλτρο (Β), βλέπε εικ. [1].
Βαλβίδα περιορισµού (C) και στεγανοποιητικός
δακτύλιος (D), βλέπε εικ. [2].
5 χρόνια εγγύηση για την αδιάκοπη λειτουργία των
θηλών - Speed clean.
Με τις θηλές SpeedClean, οι οποίες πρέπει να
καθαρίζονται τακτικά, οι επικαθίσεις αλάτων ασβεστίου
αποµακρύνονται από το διαµορφωτή ψεκασµού µε ένα
απλό καθάρισµα από πάνω, βλέπε εικ. [3].
Περιποίηση
Τις οδηγίες που αφορούν την περιποίηση αυτής της
µπαταρίας µπορείτε να τις πάρετε από τις συνηµµένες
οδηγίες περιποίησης.
CZ
Instalace

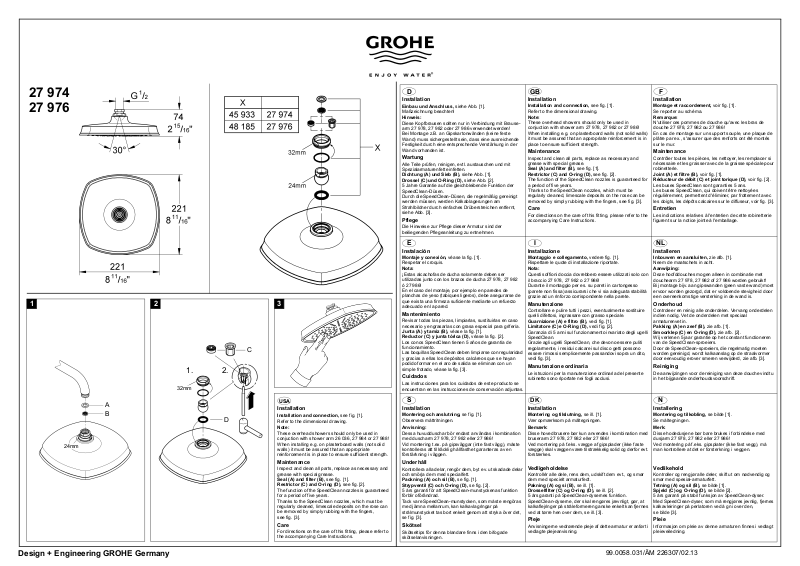

Montáž a připojení, viz zobr. [1]:
Dodržet kótované rozměry.
Upozornìní:
Tyto horní sprchy použijte pouze ve spojení s ramenem
sprchy 27 978, 27 982 nebo 27 986!
Při montáži např. na sádrokartonové stěny (není pevná
stěna) se musí zkontrolovat, zdali je odpovídajícím
zesílením zajištěna dostatečná pevnost stěny.
Údržba
Všechny díly zkontrolovat a vyčistit, případně vyměnit a
namazat speciálním mazivem pro armatury.
Těsnění (A) a sítko (B), viz zobr. [1]:
Škrticí vložka (C) a O-kroužek (D), viz zobr. [2].
Na konstantní funkci trysek SpeedClean se poskytuje
záruka 5 let.
Usazeniny vodního kamene na regulátoru rozptylu
paprsků lze odstranit jednoduchým přetřením povrchu
trysek SpeedClean, viz zobr. [3]. Tyto trysky čistěte
pravidelně.
Údržba
Pokyny k údržbě této armatury jsou uvedeny v
přiloženém návodu k údržbě.
H
Beszerelés
Beszerelés és csatlakoztatás, lásd [1]-es ábra.
Ügyeljenek oldalon lévő méretrajzra.
Útmutatás:
Ezt a fejzuhany-rózsát csak a 27 978, 27 982 vagy
27 986 számú zuhanykarral együtt szabad alkalmazni!
Gipszkarton falra (nem szilárd fal) történő szerelés
esetén meg kell bizonyosodni arról, hogy a falba épített
erősítő betét segítségével a megfelelő szilárdság
biztosítva legyen.
Karbantartás
Ellenőrizze valamennyi alkatrészt, tisztítsa meg , esetleg
cserélje ki, majd különleges csaptelep-zsírral kenje be.
Szűrő (B) és tömítés (A), lásd [1]-es ábra.
Fojtó (C) és O-gyűrű (D), lásd [2] -es ábra.
A SpeedClean fúvókákra 5 év garancia érvényes.
A SpeedClean fúvókák révén, amelyeket rendszeresen
tisztítani kell, a sugárképzőn keletkezett
vízkőlerakódások egyszerű, kézzel történő simítással
eltávolíthatók, lásd [3] -es ábra.
Ápolás
A csaptelep tisztítására vonatkozó útmutatást a
mellékelt használati útmutató tartalmazza.
P
Instalação
Montagem e ligação, ver fig. [1].
Consulte o desenho cotado.
Nota:
Estes chuveiros à parede deverão ser utilizados apenas
com os braços para duche 27 978, 27 982 ou 27 986!
Se a montagem for feita em paredes ligeiras (placas de
gesso por exemplo), é necessário assegurar uma
suficiente fixação na parede através de um reforço.
Manutenção
Verificar, limpar, eventualmente substituir todas as
peças e lubrificá-las com massa especial para
misturadoras.
Junta (A) e filtro (B), ver fig. [1].
Válvula reguladora (C) e anel O-Ring (D), ver fig. [2].
5 anos de garantia de manutenção de um
funcionamento igual dos orifícios de saída SpeedClean.
Através das saídas SpeedClean, as quais têm de ser
limpas regularmente, os depósitos de calcário no
formador do jacto de água são eliminados com uma
simples passagem da mão, ver fig. [3].
Manutenção
As instruções para a manutenção deste chuveiro
constam nas Instruções de manutenção em anexo.
EST
Paigaldamine
Paigaldamine ja ühendamine, vt. joonis [1].
Järgige asuvat tehnilist joonist.
Märkus:
Neid peadušše saab kasutada vaid koos
dušikonsoolidega 27 978, 27 982 või 27 986!
Paigaldamisel nt kipsseinale (mitte kindlale seinale)
tuleb kõigepealt teha kindlaks, et sein oleks tehtud
piisavalt vastupidavaks vastava tugevduse abil seinas.
Tehniline hooldus
Kõik osad tuleb kontrollida, puhastada, vajadusel
asendada ja määrida spetsiaalse segistimäärdega.
Tihend (A) ja sõel (B), vt joonis [1].
Ahendusklapp (C) ja O-rõngas (D), vt joonis [2].
SpeedClean-düüside muutumatu töötamise
garantiiajaks on 5 aastat.
SpeedClean-düüside kaudu, mida tuleb korrapäraselt
puhastada, saab dušipihustilt lubjasetet eemaldada
lihtsa ülepühkimise teel, vt joonis [3].
Hooldamine
Hooldusjuhised on kirjeldatud segistiga kaasasolevas
instruktsioonis.
TR
Montaj
Montaj ve bağlantı, bkz. şekil [1].
Deki ölçülere dikkat edin.
Uyarı:
Tepe duşları 27 978, 27 982 veya 27 986 kodlu çıkıs
dirsekleri ile birlikte kullanılmalıdır!
Örn. alçı duvarlara (sabit duvar değil) yapılacak
montajda, duvarın uygun takviyeyle yeterli ölçüde
sağlamlaştırıldığından emin olunmalıdır.
Bakım
Bütün parçaları kontrol edin, temizleyin, gerekirse
değiştirin ve özel armatür gresi ile gresleyin.
Conta (A) ve süzgeç (B), bkz. şekil [1].
Şok bobini (C) ve O-halkası (D), bkz. şekil [2].
SpeedClean çıkışları 5 sene garanti kapsamındadır.
Düzenli olarak temizlenmesi gereken, SpeedCleanuçları sayesinde kireç tabakalarını temizlemek için
parmağınızı duşun üzerinden geçirmeniz yeterlidir,
bkz. şekil [3].
Bakım
Bu armatürün bakımı ile ilgili gerekli açıklamalar için
lütfen birlikte verilen bakım talimatına başvurunuz.
LV
Uzstādīšana
Montāža un savienošana, skat attēlu [1].
Ievērot zīmējuma mērogu.
Norādījums:
Šīs augšējās dušas vajadzētu lietot komplektā ar dušas
rokturi 27 978, 27 982 vai 27 986!
Montējot, piemēram, pie ģipškartona sienām (siena nav
monolīta) jāpārliecinās, lai sienā būtu pietiekoši stiprs,
atbilstošs nostiprinājums.
Teh nis kā apkope
Pārbaudiet visas detaļas, notīriet tās, nepieciešamības
gadījumā nomainiet un ieziediet ar speciālo armatūras
ziedi.
Blīvējums (A) un siets (B), skat. attēlu [1].
Drosele (C) un O gredzens (D), skat. attēlu [2].
SpeedClean sprauslu darbam tiek dota 5 gadu garantija.
Kaļķu nogulsnējumus no strūklas veidotāja var viegli
notīrīt, paberzējot Speed Clean sprauslas, kas regulāri
jātīra, skat. attēlu [3].
Apkope
Norādījumus šīs armatūras kopšanai jūs atradīsiet
pievienotajā apkopes instrukcijā.
SK
Inštalácia
Montáž a pripojenie, pozri obr. [1].
Dodržat’ pritom kótované rozmery.
Upozornenie:
Tieto horné sprchy použite len v spojení s ramenom
sprchy 27 978, 27 982 alebo 27 986!
Pri montáži napr. na sádrokartónové steny (nie je pevná
stena) sa musí skontrolovat’, či je odpovedajúcim
vystužením zaistená dostatočná pevnost’ steny.
Údržba
Všetky diely skontrolovat’ a vyčistit’, prípadne vymenit’ a
namazat’ špeciálnym tukom na armatúry.
Tesnenie (A) a sitko (B), pozri obr. [1].
Škrtiaca vložka (C) a O-krúžok (D), pozri obr. [2].
Na konštantnú funkciu trysiek SpeedClean sa poskytuje
záruka 5 rokov.
Vápenaté usadeniny na regulátore rozptylu prúdu sa
dajú odstrániť jednoduchým pretretím povrchu trysiek
SpeedClean, ktoré je potrebné pravidelne čistiť, pozri
obr. [3].
Údržba
Pokyny k údržbe tejto armatúry sú uvedené v
priloženom návode na údržbu.
LT
Įrengimas
Montavimas ir prijungimas, žr. pav. [1].
Atkreipkite dėmesį esantį brežinį.
Pastaba:
Šios dušo galvutės turi būti naudojamos tik su dušo
rankena Nr. 27 978, 27 982 arba 27 986!
Montuojant dušą, pvz., prie gipsinių (netvirtų) sienų,
būtina patikrinti, ar ji pakankamai sutvirtinta.
Techninis aptarnavimas
Būtina patikrinti, nuvalyti detales, prireikus jas pakeisti ir
sutepti specialiu maišytuvo tepalu.
Tarpiklis (A) ir filtras (B), žr. pav [1].
Droselis (C) ir O formos žiedas (D), žr. pav. [2].
„SpeedClean“ purkštukams suteikiama 5 metų
nuolatinio veikimo garantija.
„SpeedClean“ palengvina dušo, kurį reikia valyti
reguliariai, priežiūrą. Pakanka per dušo galvutės
skylutes perbraukti ranka ir nuo jų nubyrės susidariusios
kalkių nuosėdos, žr. pav. [3].
Priežiūra
Nurodymai dėl šio maišytuvo priežiūros pateikti
instrukcijos priede.
SLO
Vgradnja
Vgradnja in priključitev, glej sliko [1].
Glejte risbo v merilu.
Opozorilo:
Ti razpršilci za prho se naj uporabljajo samo v
kombinaciji z modeli 27 978, 27 982 ali 27 986!
Pri montaži na suhomontažne stene, (gips in podobno),
je potrebno uporabiti ustrezne montažne elemente, ki
zagotavljajo potrebno trdnost stene.
Vzdrževanje
Vse dele preglejte, očistite, po potrebi zamenjajte in
namastite s posebno mastjo za armature.
Tesnila (A) in filter (B), glej sliko [1].
Dušilka (C) in tesnilni obroček (D), glej sliko [2].
5-letna garancija za nespremenjeno delovanje šob
SpeedClean.
Šobe SpeedClean, ki jih je treba redno čistiti,
omogočajo, da nabrani vodni kamen z glave razpršilnika
odstranite tako, da preprosto potegnete čeznje,
glej sliko [3].
Vzdrževanje
Navodila za vzdrževanje priložena.
RO
Instalare
Montaj şi racordare, a se vedea fig. [1].
Se va avea în vedere desenul cu cote.
Indicaţie:
Aceste duşuri de cap trebuie folosite numai cu braţul de
duş 27 978, 27 982 sau 27 986!
La montarea pe pereţi din rigips (pereţi fără rigiditate),
de exemplu, trebuie să se asigure o rigiditate suficientă
printr-o consolidare corespunzătoare pe perete.
Întreţinere
Se verifică toate piesele, se curăţă, eventual se
înlocuiesc, apoi se gresează cu vaselină specială pentru
armături.
Garnitura (A) şi sita (B); a se vedea fig. [1].
Limitatorul (C) şi inelul O (D); a se vedea fig. [2].
5 ani garanţie pentru funcţionarea stabilă a duzelor
SpeedClean.
Prin duzele cu spălare rapidă (SpeedClean), care
trebuie să fie curăţate regulat, pot fi înlăturate prin
simplă frecare depunerile de piatră de pe formatorul de
jet; a se vedea fig. [3].
Îngrijire
Indicaţiile de îngrijire pentru acest produs se găsesc în
instrucţiunile de îngrijire ataşate.
HR
Ugradnja
Ugradnja i priključivanje, pogledajte sl. [1].
Držite se mjerne skice.
Uputa:
Ove tuševe iznad glave trebalo bi koristiti samo u spoju
sa rukom tuša 27 978, 27 982 i 27 986!
Pri postavljanju npr. na zid iz od gips-kartona (brz
čvrstog zida) mora se osigurati dostatna dovoljna
čvrstoća postavljanjem odgovarajučeg odgovarajućeg
ojačanja u zidu.
Održavanje
Sve dijelove provjerite, očistite, te po potrebi zamijenite i
podmažite specijalnom mašću za armature.
Brtviloa (A) i sito (B), pogledajte sl. [1].
Prigušnica (C) i O-prsten (D), pogledajte sl. [2].
Petogodišnje jamstvo na za nepromijenjenu
funkcijubesprijekorno funkcioniranje SpeedCleansapnica.
Pomoću SpeedClean-sapnica, koje se moraju redovito
čistiti, mogu se odstraniti talozi vapnenca na oblikovniku
mlaza, tako da se jednostavno prebrišu,
pogledajte sl. [3].
Održavanje
Napomene koje se odnose na održavanje ove armature.
CN
安装
安装和连接，参见附，图 [1]。
请参见附 上的三维示意图。
注意：
这些头顶花洒只能与淋浴支架 27 978, 27 982 或 27 986
一同连接使用！
如果在石膏墙面 （而非实体墙）上安装，务必进行必要
的加固以确保有足够的支撑力。
维护
检查和清洁所有零件，根据需要更换零件并用专用润滑
油脂润滑零件。
密封圈 (A) 和过滤网 (B)，参见附，图 [1]。
限流器 (C) 和 O 形圈 (D)，参见图 [2]。
快速清洁 (SpeedClean) 喷嘴功能正常工作的保证期为 5
年。
由于采用快速清洁 (SpeedClean) 喷嘴 （必须定期清
洁），喷雾器喷嘴上的钙质沉积可以用手指直接擦去，请
参见图 [3]。
保养
有关保养的说明，请参见随附的 《保养指南》。
BG
Монтаж
Монтаж и свързване, виж фиг. [1].
Обърнете внимание на чертежа с размерите.
Указани е:
Тези душове за глава трябва да се използват само в
комбинация със съединително коляно Кат.№ 27 978,
27 982 или 27 986!
При монтаж напр. върху стени от гипскартон (не
твърди стени) трябва да се осигури достатъчна
здравина чрез съответно подсилване на стената.
Техническо обслужване
Проверете всички части, почистете ги, ако е
необходимо, подменете ги и ги смажете със
специална грес за арматура.
Уплътни тел (А) и цедка (В), виж фиг. [1].
Дросел (С) и уплътнителен пръстен (D), виж
фиг. [2].
5 години гаранция за функционирането на дюзите SpeedClean.
С помощта на дюзите SpeedClean, които трябва
редовно да се почистват, отлагания от варовик по
струйника се отстраняват лесно чрез избърсване с
ръка, виж фиг. [3].
Поддръжка
Указания за поддръжка на тази арматура можете да
намерите в приложените инструкции за поддръжка.
RUS
Установка
Монтаж и подсоединение, см. рис. [1].
Учитывать данные на чертеже с размерами.
Указани е:
Эти верхние души следует использовать только с
душевыми кронштейнами 27 978, 27 982 или 27 986!
При монтаже, например, на стенах из гипсокартона
(не обладающих прочностью) необходимо
удостовериться, что достаточная прочность
обеспечена за счет соответствующего усиления
стены.
Техническое обслуживание
Все детали проверить, очистить, при необходимости
заменить и смазать специальной смазкой для
арматуры.
Уплотнение (А) и фильтр (В), см. рис. [1].
Дроссель (С) и кольцо круглого сечения (D), см.
рис. [2].
5 лет гарантии на неизменное функционирование
быстро очищаемых форсунок.
Благодаря форсункам быстрого очищения
SpeedClean, которые необходимо периодически
чистить, известковые отложения на формирователе
струй удаляются простым вытиранием, см. рис. [3].
Уход
Указания по уходу за настоящим изделием
приведены в прилагаемом руководстве по уходу.
Design & Quality Engineering GROHE Germany
Design + Engineering GROHE Germany
Loading...
